激光拉曼光谱法

激光拉曼光谱法. 教材第 16 章. 拉曼光谱概述. 方法原理. 仪器结构和原理. 仪器与应用. 实验技术. 实验及技术新进展. 展望. 作 业. 1. 概述. 拉曼实验. 1923 年 德国 Smekal A. 预言拉曼散射. 1928 年 印度 Raman C. V. 发现拉曼散射. 1928 年 苏联兰德斯别尔格证实拉曼散射. 1930 年 Raman C. V. 获得诺贝尔奖. 1.1 拉曼光谱基本原理. E 01 + h  0. E 0 + h  0. E 1. E 0.

larissa-daniel
Download Presentation

激光拉曼光谱法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 激光拉曼光谱法 教材第16章

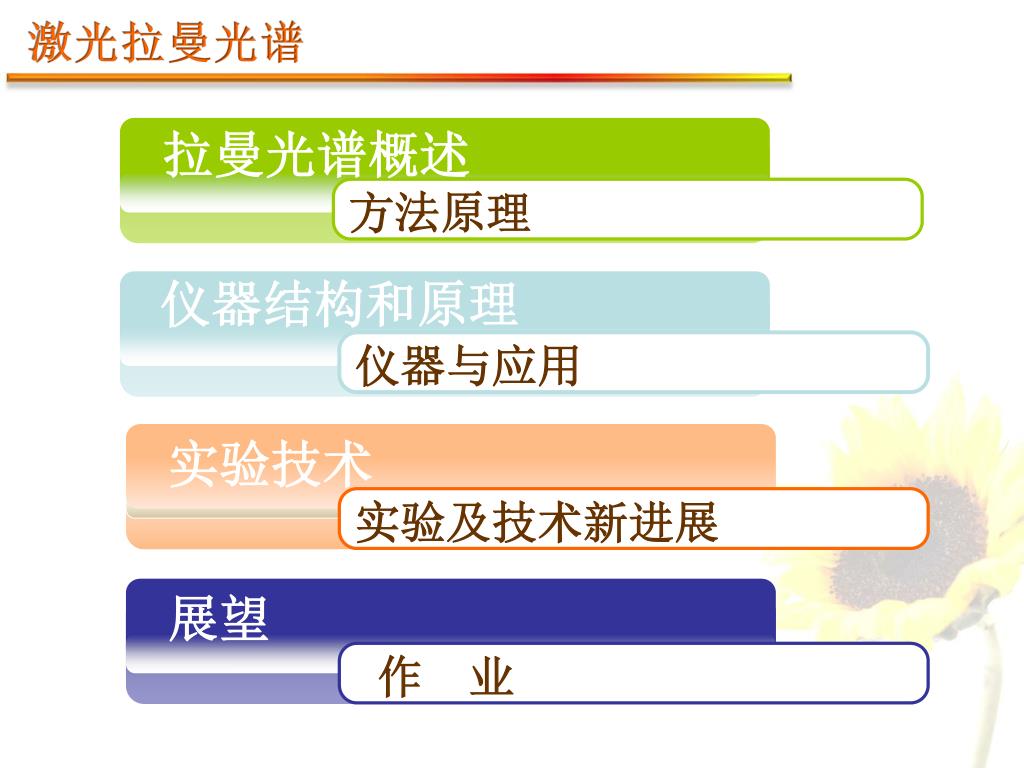

  2. 拉曼光谱概述 方法原理 仪器结构和原理 仪器与应用 实验技术 实验及技术新进展 展望 作 业

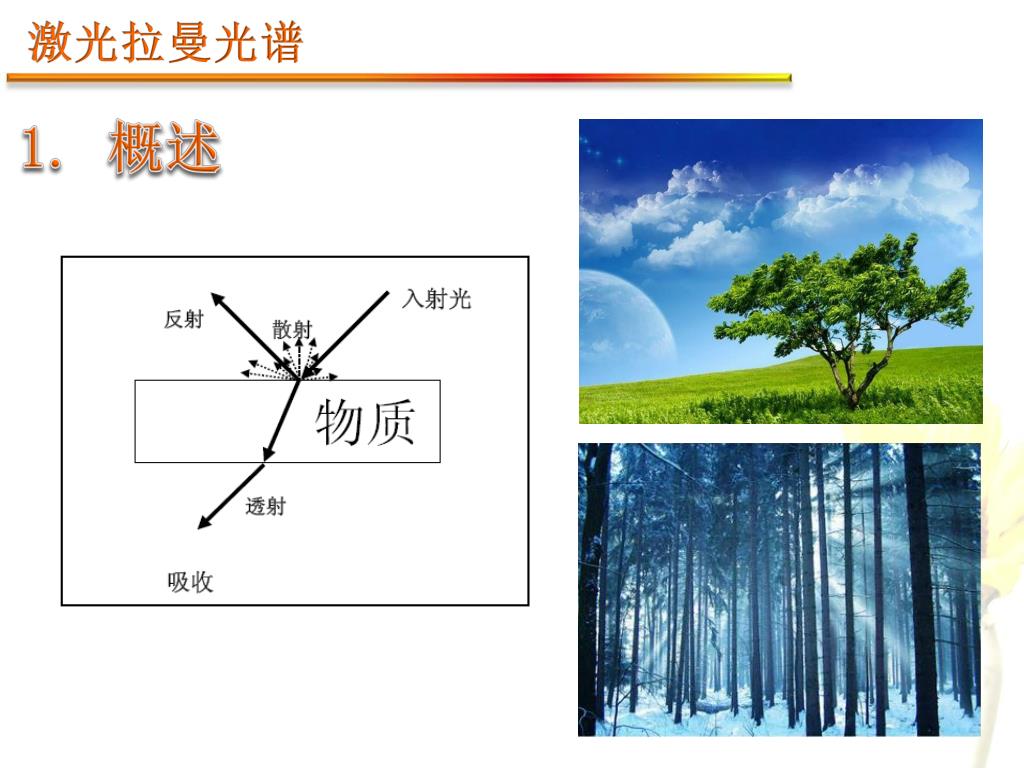

  3. 1. 概述

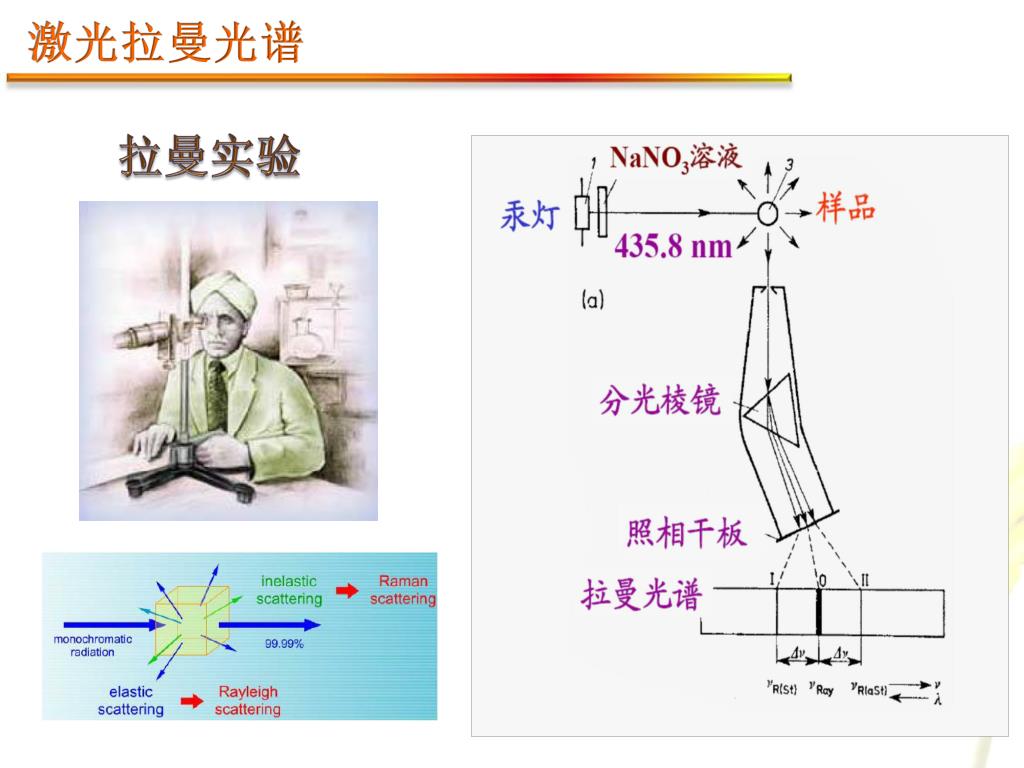

  4. 拉曼实验

  5. 1923年 德国Smekal A.预言拉曼散射 1928年 印度Raman C. V.发现拉曼散射 1928年 苏联兰德斯别尔格证实拉曼散射 1930年 Raman C. V.获得诺贝尔奖

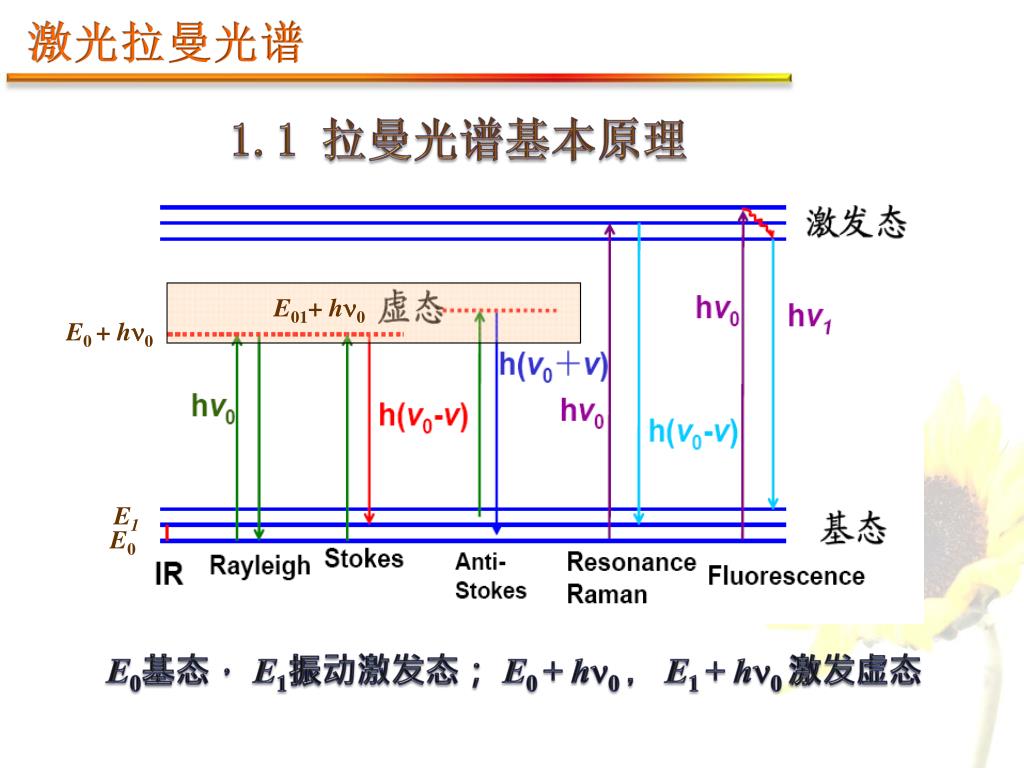

  6. 1.1 拉曼光谱基本原理 E01+ h0 E0 + h0 E1 E0 E0基态， E1振动激发态； E0 + h0 ，E1 + h0 激发虚态

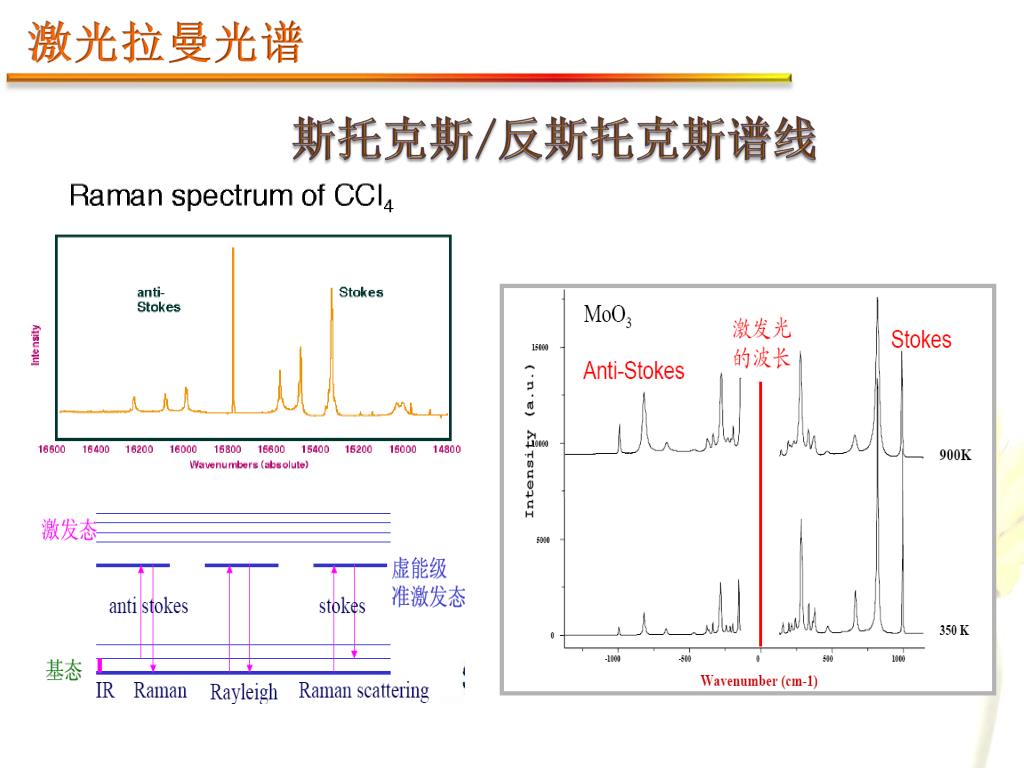

  7. 斯托克斯/反斯托克斯谱线

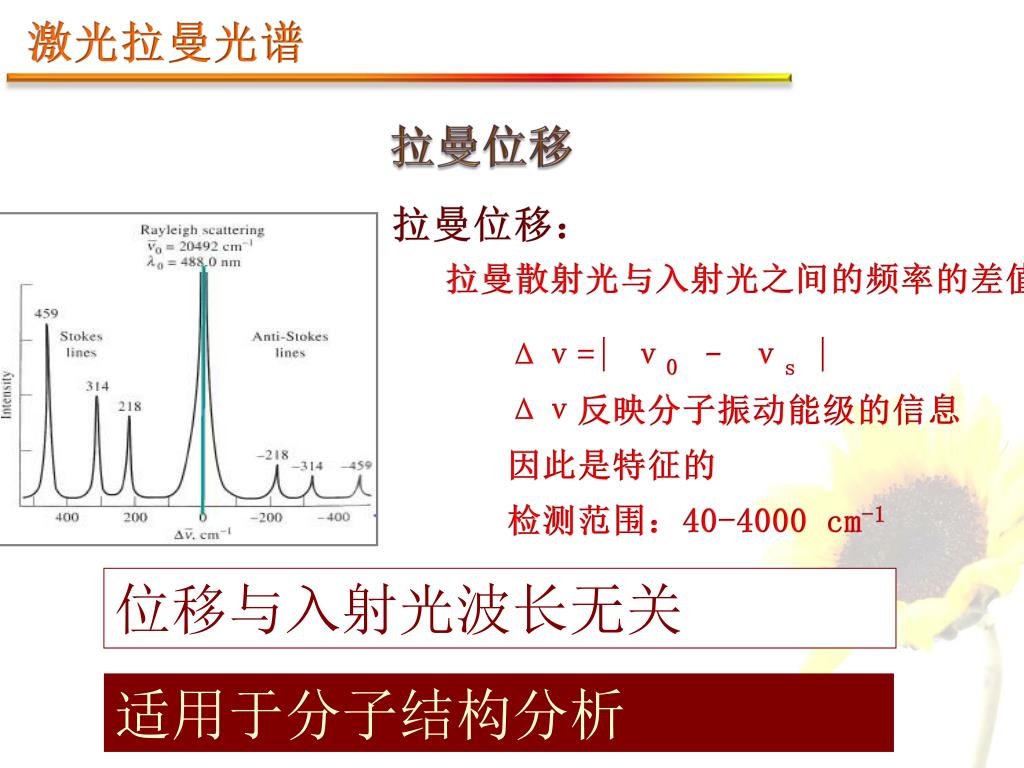

  8. 拉曼位移 拉曼位移： 拉曼散射光与入射光之间的频率的差值 Δν=| ν0 – νs | Δν反映分子振动能级的信息 因此是特征的 检测范围：40-4000 cm-1 位移与入射光波长无关 适用于分子结构分析

  9. 核 电子 拉曼活性的判断 分子在静电场E中，如光波交变电磁场 正 极 负 极 分子中产生了 感应偶极距p α为极化率 p ＝ αE

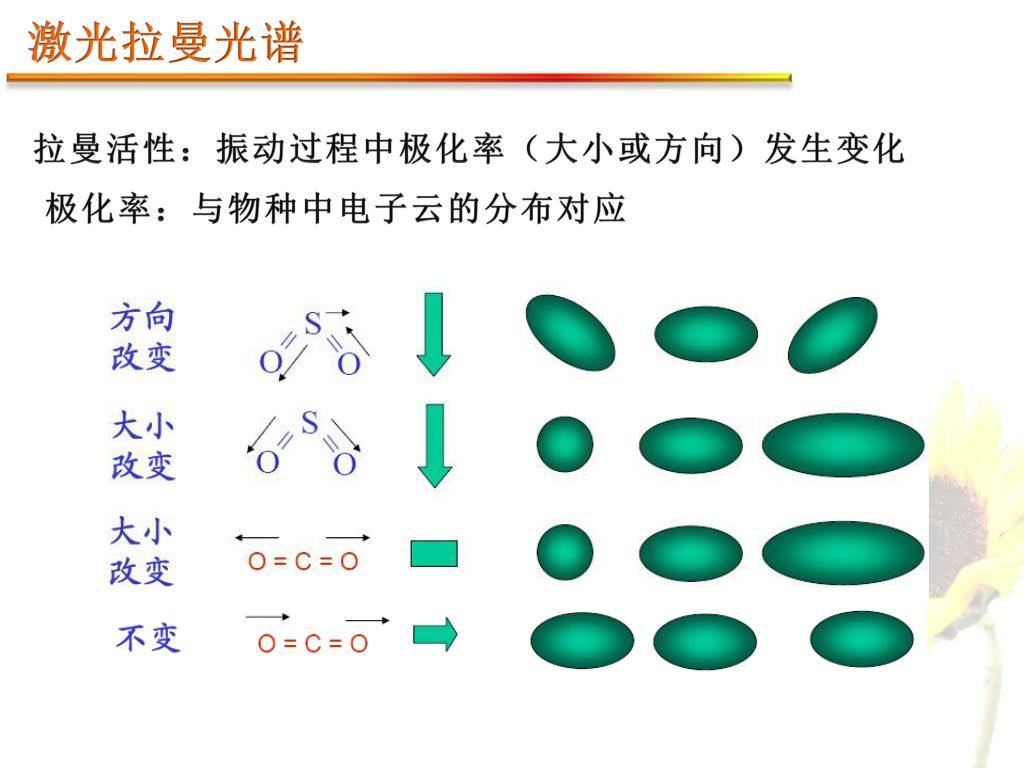

  10. 拉曼活性：振动过程中极化率（大小或方向）发生变化拉曼活性：振动过程中极化率（大小或方向）发生变化 极化率：与物种中电子云的分布对应

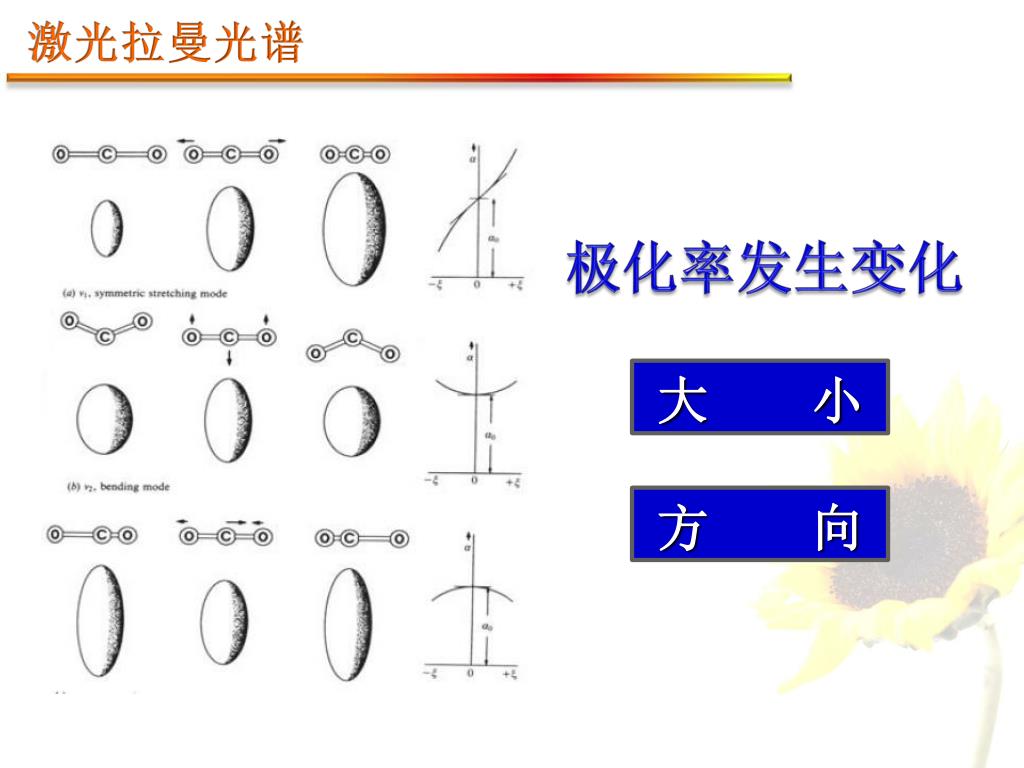

  11. 极化率发生变化 大 小 方 向

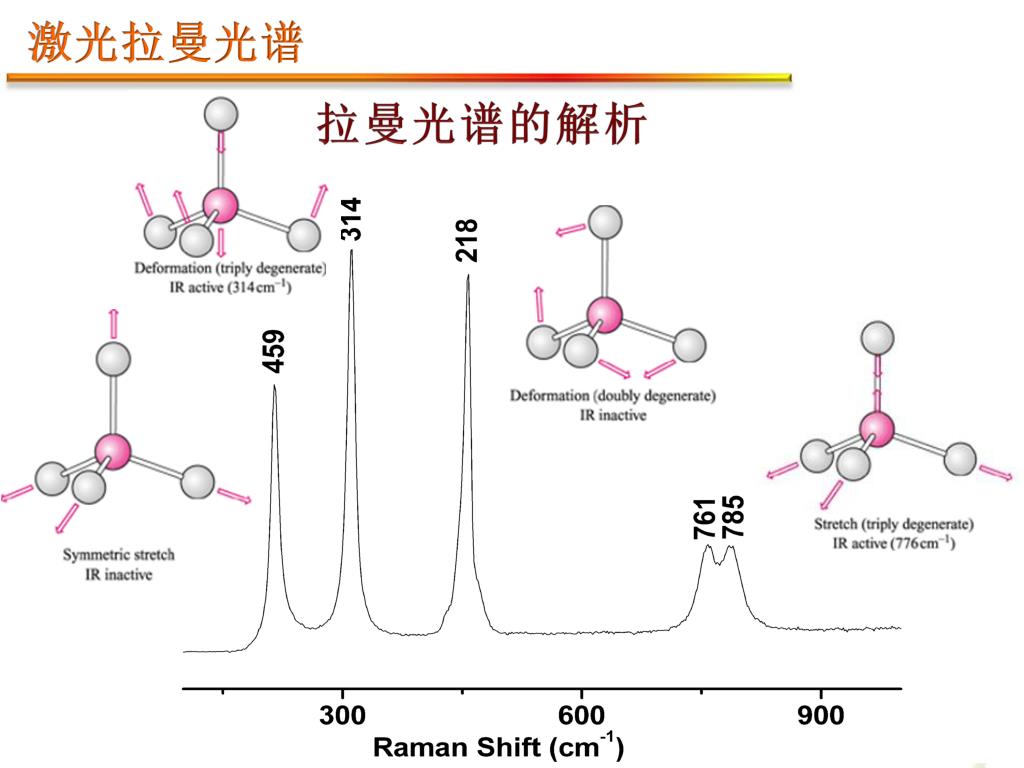

  12. 拉曼光谱的解析

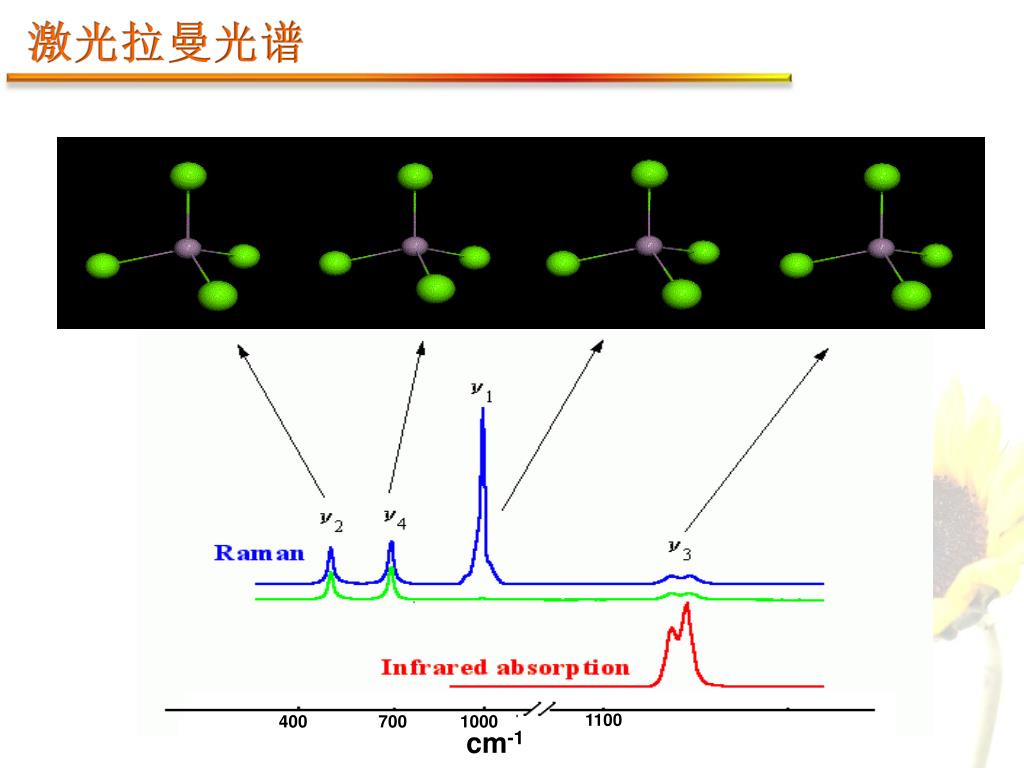

  13. 1100 400 700 1000 cm-1

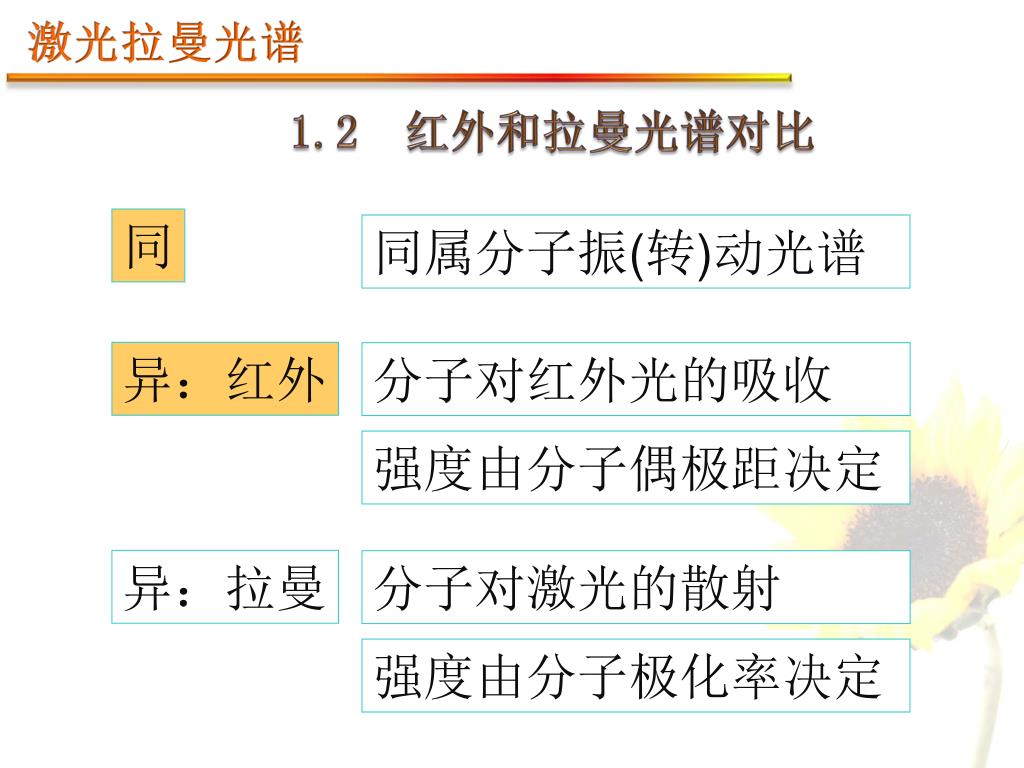

  14. 同 同属分子振(转)动光谱 异：红外 异：拉曼 分子对红外光的吸收 分子对激光的散射 强度由分子偶极距决定 强度由分子极化率决定 1.2 红外和拉曼光谱对比

  15. O=C=O 对称伸缩 O=C=O 反对称伸缩 偶极距不变无红外活性 偶极距变有红外活性 极化率变有拉曼活性 极化率不变无拉曼活性 对称中心分子的光谱选律
