1 / 25

金属材料与热处理 模块一 金属的力学性能

金属材料与热处理 模块一 金属的力学性能. 主讲：赵广引. [ 讲授新课 ] 课题： 绪论、金属材料的力学性能 教学目的与要求 ： 1 、了解学习本课程的目的、基本内容及金属材料在各行业中的应用 2 、掌握金属材料力学性能概念及其指标 3 、掌握强度、塑性概念及表征指标和计算方法。 教学重点与难点 ： 1 、金属材料的性能、强度和塑性的概念及代号是教学重点 2 、金属材料的拉伸试验及选材是教学难点 教学过程 ：. 1. 金属力学性能指标的本质、物理概念、实用意义，以及各种力学性能指标间的相互关系；.

lapis
Download Presentation

金属材料与热处理 模块一 金属的力学性能

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

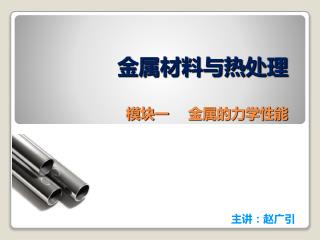

  1. 金属材料与热处理模块一 金属的力学性能 主讲：赵广引

  2. [讲授新课] 课题：绪论、金属材料的力学性能 教学目的与要求： 1、了解学习本课程的目的、基本内容及金属材料在各行业中的应用 2、掌握金属材料力学性能概念及其指标 3、掌握强度、塑性概念及表征指标和计算方法。 教学重点与难点： 1、金属材料的性能、强度和塑性的概念及代号是教学重点 2、金属材料的拉伸试验及选材是教学难点 教学过程：

  3. 1.金属力学性能指标的本质、物理概念、实用意义，以及各种力学性能指标间的相互关系； 1.金属力学性能指标的本质、物理概念、实用意义，以及各种力学性能指标间的相互关系； 2.影响金属力学性能的因素，提高金属 力学性能的方向和途径； 主要内容包括 3.金属力学性能指标的测试技术

  4. 物理性能、化学性能 使用性能 材料使用时表现出的性能 力学性能：材料受力时表现出来性能 性能 热加工工艺性能：铸造、锻压、焊 接、热处理 工艺性能 材料加工时表现出的性能 冷加工工艺性能：切削加工

  5. 1）载荷 金属材料在使用和加工过程中所受到的各种外力统称为载荷，用符号 F表示。 载荷分为静载荷、冲击载荷及变动载荷三种。 2）变形 金属材料受到载荷作用而产生的几何变形和尺寸的变化称为变形。 变形分为弹性变形和塑性变形。 3）应力（σ） 力的相关术语 也就是单位面积所能承受的载荷大小。即σ=F/S

  6. 课题1 强度与塑性 标准 试样 长试样: L0=10d0 短试样： L0=10d0 断后 试样 一、拉伸试验（测量和计算强度与塑性指标）

  7. 低碳钢拉伸曲线

  8. 1.定义： 金属材料在载荷作用下抵抗塑性变形和断裂 的能力称为强度。 2.意义： 强度指标是机器零件选材和设计的主要依据。 3.强度指标 1)弹性极限 材料受到外力时，产生弹性变形时所能承受的最大应力。 用符号σe表示。 σe=Fe/Ao 式中 Fe—试样发生弹性变形时的最大载荷（N）; Ao—试样的原始横截面积（mm2）。 二、强度

  9. 2）屈服点与屈服强度 金属材料开始产生屈服现象时的最低应力值称为屈服点，用符号σs表示。 σs=Fs/Ao 式中 Fs—试样发生屈服时的载荷（N）; Ao—试样的原始横截面积（mm2）。 工业上使用的某些金属材料，如高碳钢、铸铁等，在拉伸过程中，没有明显的屈服现象，无法确定其屈服点σs ，按GB/T2228规定，可用屈服强度σ0.2来表示该材料开始产生塑性变形时的最低应力值。

  10. 屈服强度的测定 屈服强度为试样标距部分产生0.2%残余伸长率时的应力值，即 σ0.2=F0.2/Ao 式中 F0.2—试样标距产生的0.2% 残余伸长时载荷（N）； Ao—试样的原始横截面积（mm2）

  11. 金属材料在断裂前所能承受的最大应力值称为抗拉强度，用符号σ b表示。 σ b=Fb/Ao 式中 Fb—试样在断裂前所承受的载荷（N）； Ao—试样原始横截面积（mm2）。 三、塑性 1.定义 金属材料的载荷作用下，断裂前材料发生不可逆永久变形的能力称为塑性。 3）抗拉强度

  12. 2.意义 材料有一定的塑性既能保证安全性，又能使材料便于 加工（工艺性能）。 3.常用的塑性指标 1）断后伸长率 =(L1-L0)/L0 客观的 2）断面收缩率ψ ψ=(S0-S1)/S0

  13. 硬度是指金属材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。硬度是指金属材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。 课题2 硬 度 一、定义 可用硬度试验机测定。 二、常用的硬度指标 1.布氏硬度 （HBW、HBS） 2.洛氏硬度（HRA、HRB、HRC等） 3.和维氏硬度（HV）

  14. 硬度测试原理

  15. 各种硬度表示方法、特点及应用范围

  16. 课题3 冲击韧性与疲劳极限

  17. 用试样的断口处截面积SN（cm2）去除AK（J）即得到冲击韧度，用ak表示(已不用），单位为J/cm2.用试样的断口处截面积SN（cm2）去除AK（J）即得到冲击韧度，用ak表示(已不用），单位为J/cm2. aK=AK/SN 一、冲击韧性 动载荷 1.衡量指标： 冲击吸收功AK 即 AK=mg(H-h) 举例：塑料制品冬天和夏天韧性不同 Ak与温度相关： Ak随温度升高而升高

  18. 虽然零件所承受的交变应力数值小于材料的屈服强度，虽然零件所承受的交变应力数值小于材料的屈服强度， 但在长时间运转后也会发生断裂，这种现象称为疲劳断裂。 二、疲劳极限 1.疲劳概念 据统计，机械零件断裂中有80%是由于疲劳引起。 对称循环交变应力

  19. 2）工程上规定，材料经受相当循环周次不发生断裂的最大应力称为疲劳极限，以符号σ-1表示。 1）试验证明，金属材料所受最大交变应力σmax 愈大， 则断裂前所受的循环周次N（定义为疲劳寿命）愈少， 这种交变应力σmax 与疲劳寿命N的关系曲线称 疲劳曲线或S—N曲线 2.疲劳曲线与疲劳极限

  20. 1 2 n -1 N1 N2 Nn Nc N 疲劳曲线 钢铁材料：107次 非铁合金、超高强度钢：108次

  21. 部分工程材料的疲劳极限σ-1（MPa）

  22. 1.设计方面 尽量使用零件避免交角、缺口和截面突变，以避免应力集中及其所引起的疲劳裂纹。 2.材料方面 通常应使晶粒细化，减少材料内部存在 的夹杂物和由于热加工不当引起的缺陷。 如疏松、气孔和表面氧化等。 3.机械加工方面 要降低零件表面粗糙度值。 4.零件表面强化方面 可采用化学热处理、表面淬火、喷丸处理和表面涂层等，使零件表面造成压应力，以抵消或降低表面拉应力引起疲劳裂纹的可能性。 三、提高材料疲劳极限的途径

  23. 金属材料强度与塑性的新、旧标准名词和符号对照表金属材料强度与塑性的新、旧标准名词和符号对照表

  24. 定义 弹性极限 强度 屈服强度 具体的评价指标及其实用意义 力学性能指标 抗拉强度 定义 伸长率 塑性 具体的评价指标及其实用意义 断面收缩率 定义 硬度 洛氏硬度 常用测试方法及适用场合 布氏硬度 维氏硬度 韧性： 评价指标、韧脆转变温度 总结 疲劳强度： 定义、提高措施
