3. Náplň výuky (obsah hodiny) Hladká dveřní křídla Úvod Dveřovka Dveřní křídlo z třískových desek Dveřní křídla odlehčených konstrukcí

4. Hladká dveřní křídla Úvod - se používají především pro dveře vnitřní – interiérové [1]. Jako vchodové dveře zcela výjimečně. Jsou estetického vzhledu, s hladkým povrchem, a proto se i snadno čistí. Využívají se ve zdravotnických zařízeních, ve školách, kancelářích, v bytech apod. - se vyrábějí různými způsoby, jež se odlišují vzájemně především konstrukcí středu křídel. - konstrukce hladkých křídel dveří není normalizována a ani typizována.

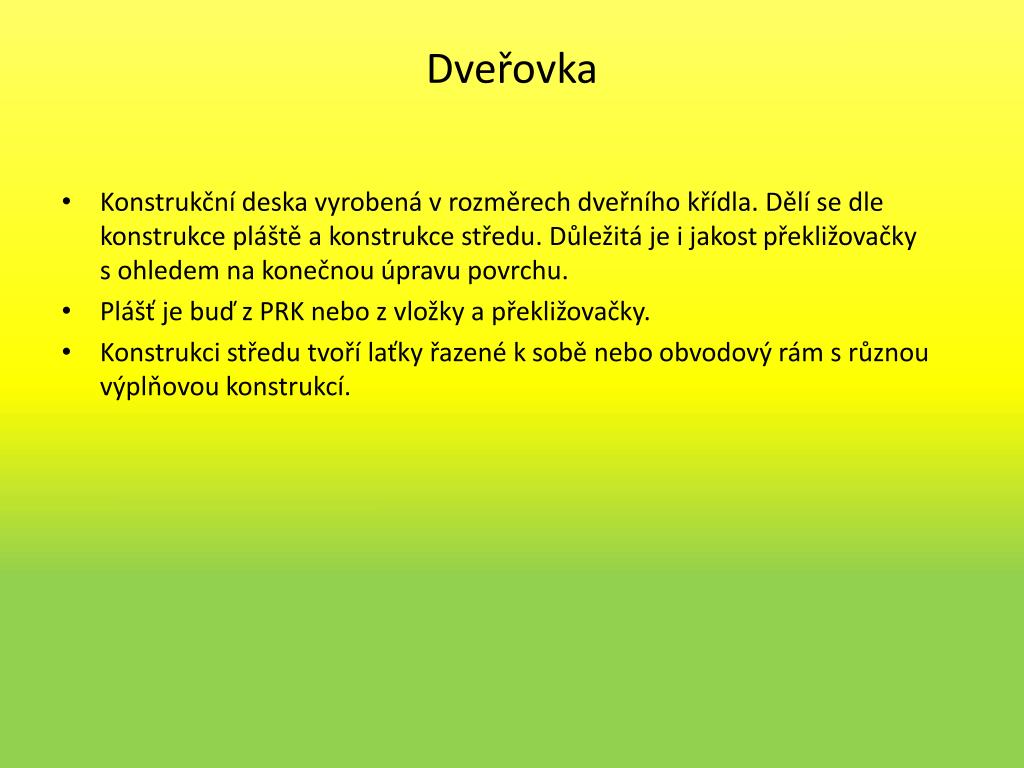

5. Dveřovka • Konstrukční deska vyrobená v rozměrech dveřního křídla. Dělí se dle konstrukce pláště a konstrukce středu. Důležitá je i jakost překližovačky s ohledem na konečnou úpravu povrchu. • Plášť je buď z PRK nebo z vložky a překližovačky. • Konstrukci středu tvoří laťky řazené k sobě nebo obvodový rám s různou výplňovou konstrukcí.

6. Dveřní křídlo z třískových desek • boky má olepeny masívní lištou b = 35 (mm), plášť tvoří dýha (loupaná, krájená, Bk, Db, Js, Oš atd.), h = 1, 5 (mm), nalepené termoplastické fólie nebo vrstvená fólie umacart. Dveřní křídlo s nalepeným umakartem je velmi jakostní a je odolnější proti poškození oproti křídlům s jinými povrchy.

7. Hladké dveřní křídlo z třískové desky Obr. 1 15 1 – SM nákližek 2 – DTD h = 36 (mm) 3 – okrasná dýha (sesazenka) h = 1,5 (mm) 1985 1970 850 2 3 1 39 35

8. Dveřní křídla odlehčených konstrukcí - konstrukce středu je tvořena obvodovým rámem (jehličnaté dřevo), nalepené vložky a rošt z úzkých přířezů. Plášť tvoří třískové desek h = 6 až 8 (mm). 1. Roštové křídlo

9. Hladké dveřní křídlo se středem z roštové konstrukce, plášť z DTD Obr. 2 13 27 45 70 15 1 – obvodový rám 2 – vložky 3 – lištový rošt 4 – plášť z DTD h = 6 až 8 (mm) 250 497,5 250 1985 1970 497,5 250 70 45 850 1 4 2 3 27 40 45

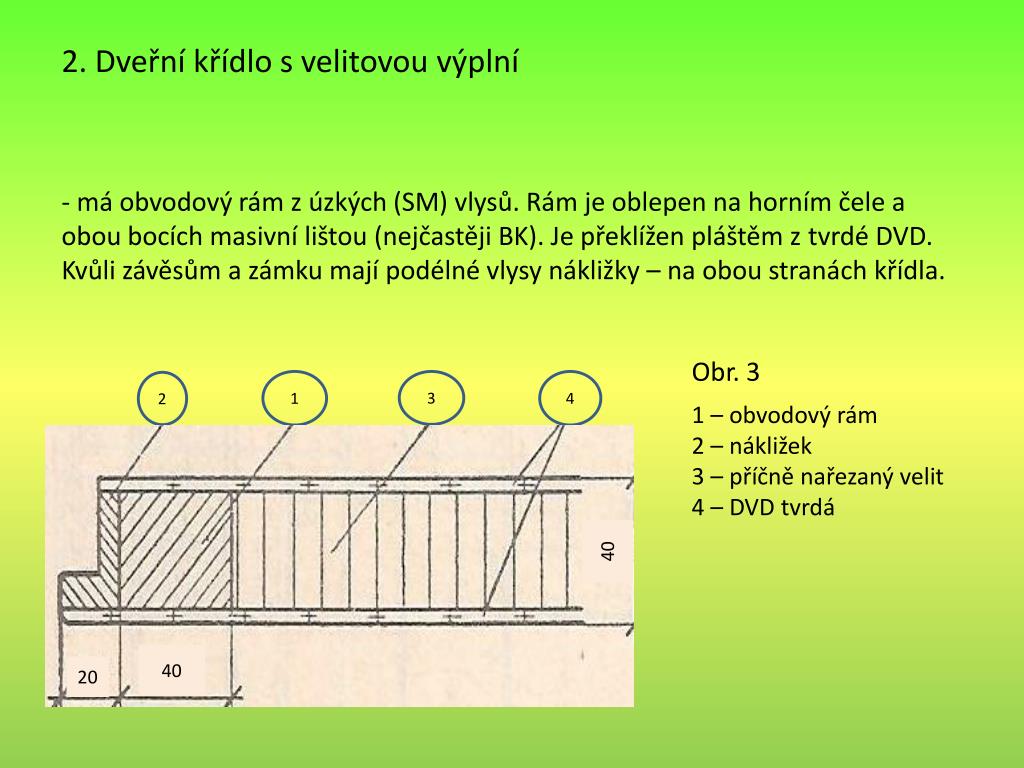

10. 2. Dveřní křídlo s velitovou výplní - má obvodový rám z úzkých (SM) vlysů. Rám je oblepen na horním čele a obou bocích masivní lištou (nejčastěji BK). Je překlížen pláštěm z tvrdé DVD. Kvůli závěsům a zámku mají podélné vlysy nákližky – na obou stranách křídla. 1 – obvodový rám 2 – nákližek 3 – příčně nařezaný velit 4 – DVD tvrdá Obr. 3 1 3 4 2 40 40 20

11. 3. Dveřní křídlo z odlehčených DTD - v 1. př. je konstrukce tvořena DTD s podélnými kanálky oblepenou na horním čele a obou bocích nákližkem s pérem, povrch je dýhovaný. Obr. 4 Křídlo kanálkové, dýhované 1 – třísková deska 2 – nákližek s pérem 3 – podélné kanálky 4 – dýha 1 2 3 4 15 40 40 40 30 8 1

12. - ve 2. př. má křídlo střed tvarovaný, oblepený SM obvodovým rámem a s oplášťováním TD h = 6 (mm). 1 – obvodový rám 2 – tvarovaný střed z třískové hmoty 3 – vylehčení 4 – pláště z třískové desky tloušťky 6 až 8 (mm) 3 1 2 4 15 27 45 Obr. 5
