  1. 实验（一）电源电路故障检修

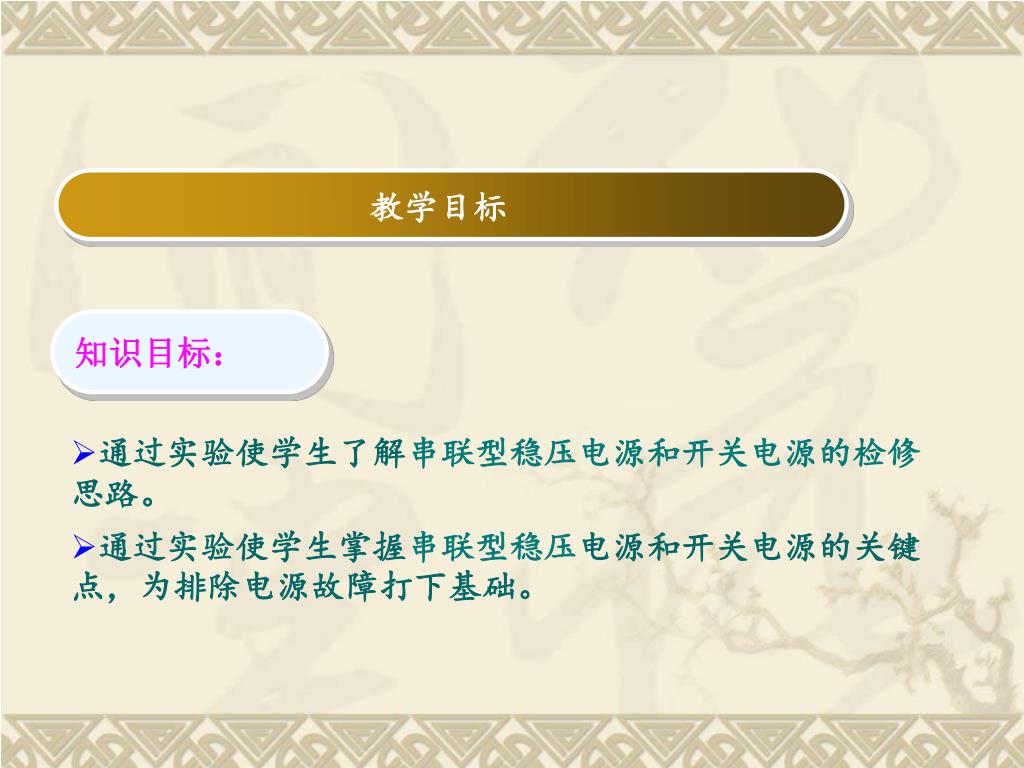

  2. 教学目标 知识目标： • 通过实验使学生了解串联型稳压电源和开关电源的检修思路。 • 通过实验使学生掌握串联型稳压电源和开关电源的关键点，为排除电源故障打下基础。

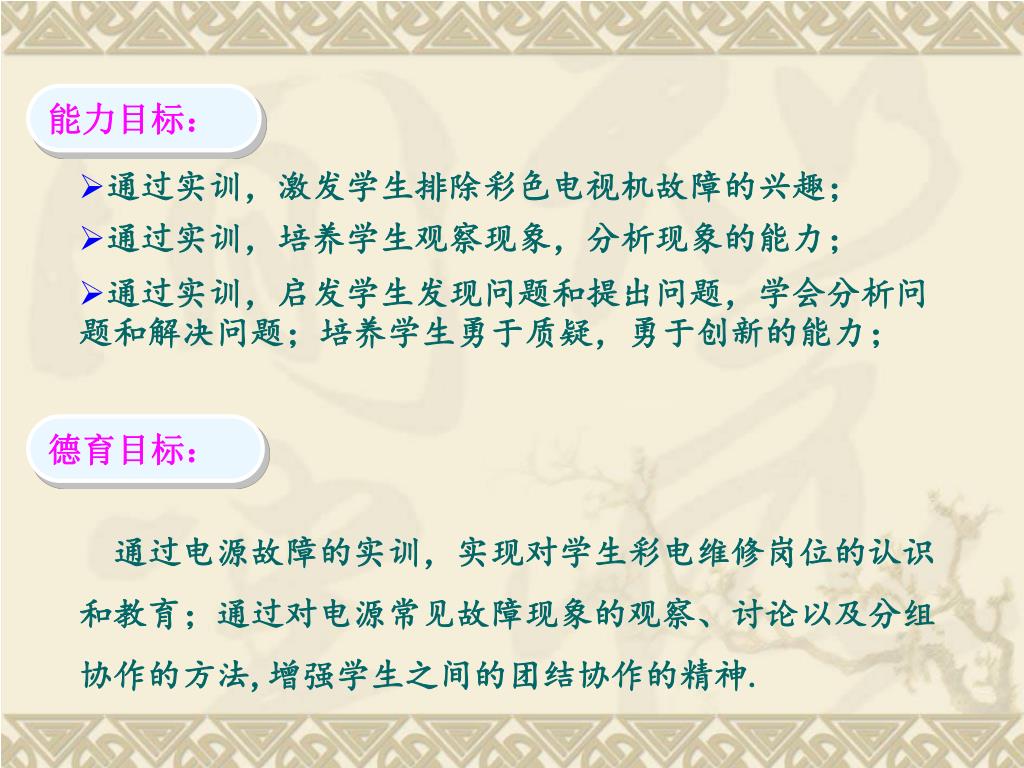

  3. 能力目标： • 通过实训，激发学生排除彩色电视机故障的兴趣； • 通过实训，培养学生观察现象，分析现象的能力； • 通过实训，启发学生发现问题和提出问题，学会分析问题和解决问题；培养学生勇于质疑，勇于创新的能力； 德育目标： 通过电源故障的实训，实现对学生彩电维修岗位的认识和教育；通过对电源常见故障现象的观察、讨论以及分组协作的方法,增强学生之间的团结协作的精神.

  4. 一、具放大环节的串联型稳压电源的检修

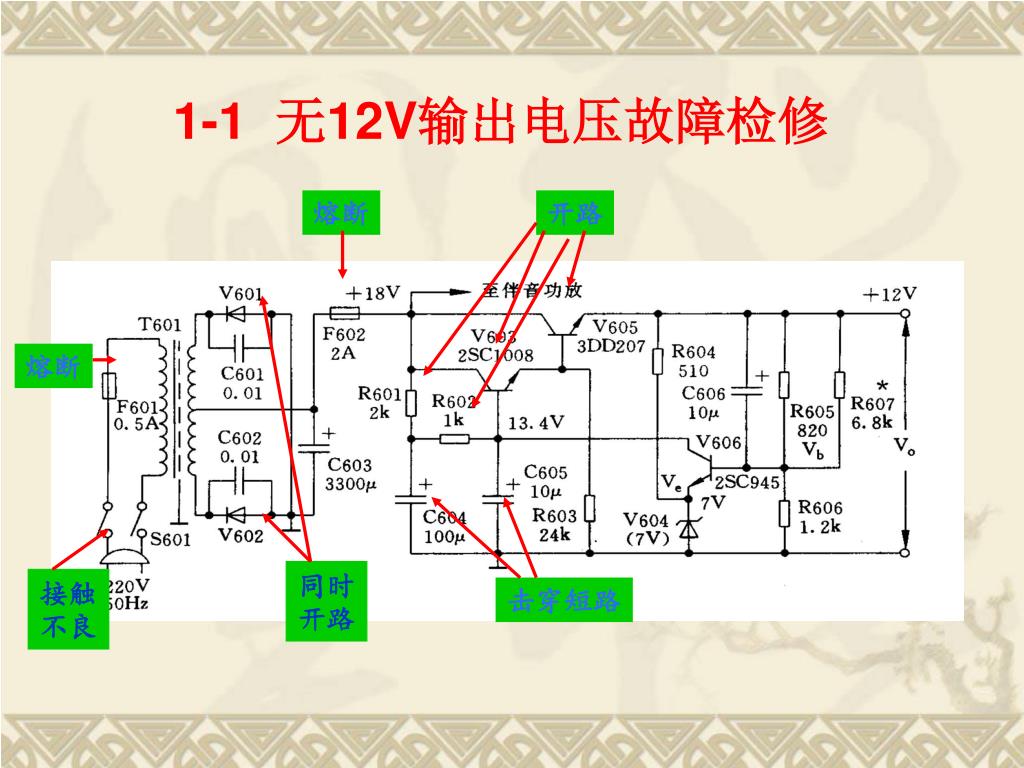

  5. 1-1 无12V输出电压故障检修 熔断 开路 熔断 同时开路 接触不良 击穿短路

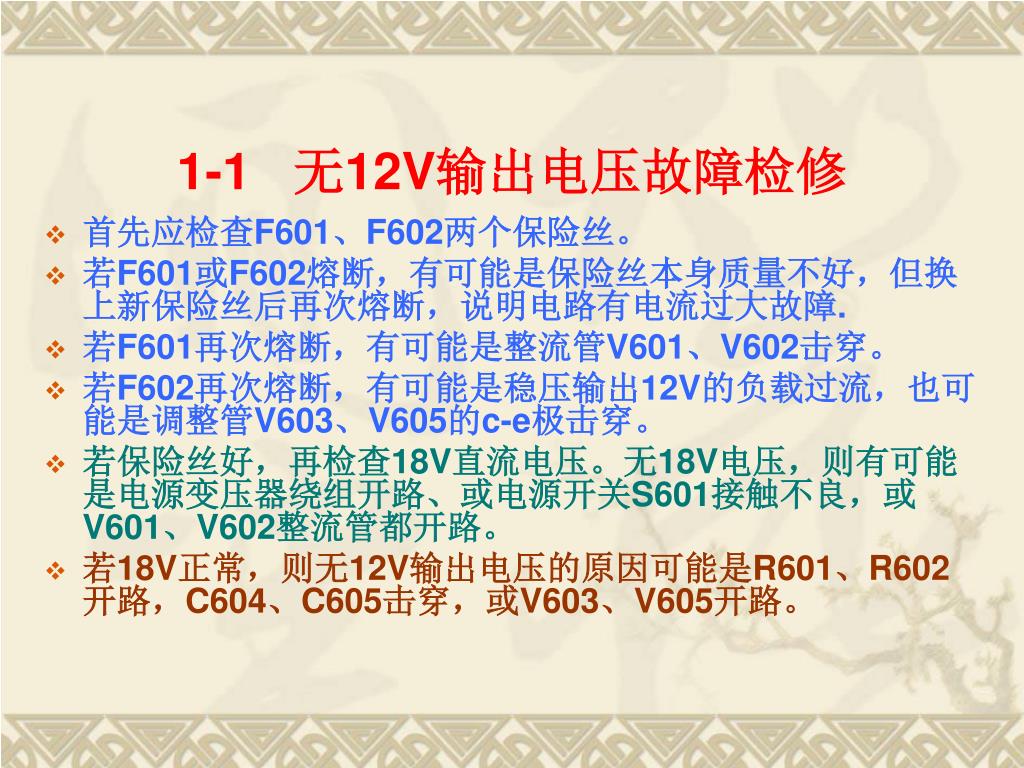

  6. 1-1 无12V输出电压故障检修 • 首先应检查F601、F602两个保险丝。 • 若F601或F602熔断，有可能是保险丝本身质量不好，但换上新保险丝后再次熔断，说明电路有电流过大故障. • 若F601再次熔断，有可能是整流管V601、V602击穿。 • 若F602再次熔断，有可能是稳压输出12V的负载过流，也可能是调整管V603、V605的c-e极击穿。 • 若保险丝好，再检查18V直流电压。无18V电压，则有可能是电源变压器绕组开路、或电源开关S601接触不良，或V601、V602整流管都开路。 • 若18V正常，则无12V输出电压的原因可能是R601、R602开路，C604、C605击穿，或V603、V605开路。

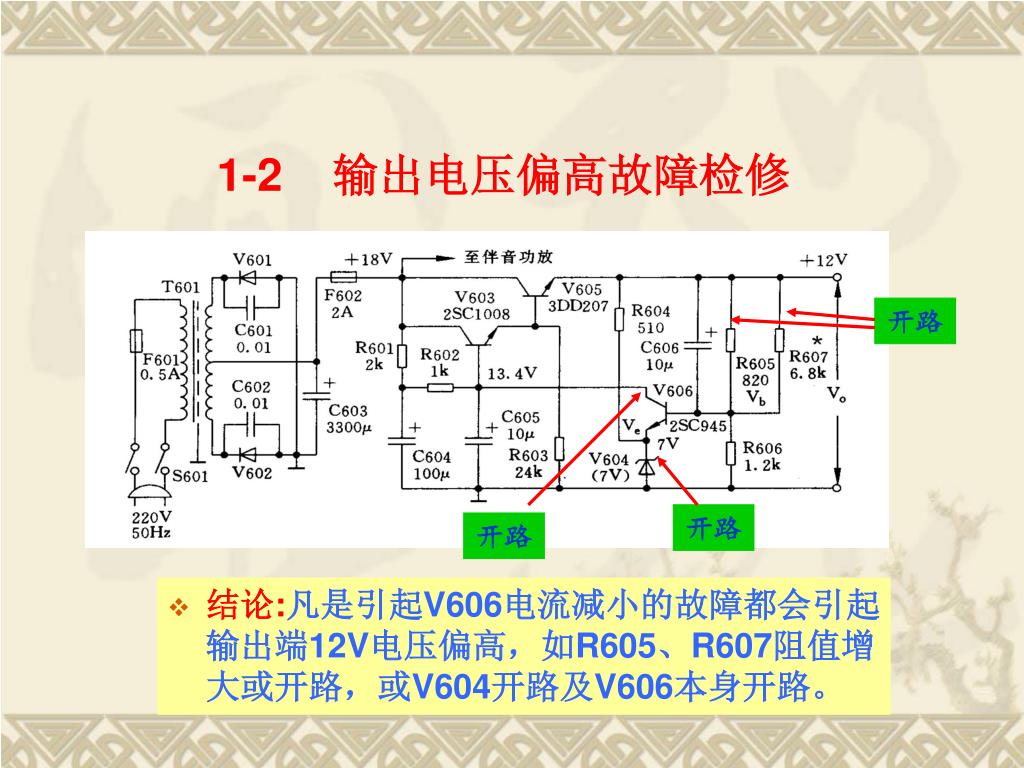

  7. 1-2 输出电压偏高故障检修 • 结论:凡是引起V606电流减小的故障都会引起输出端12V电压偏高，如R605、R607阻值增大或开路，或V604开路及V606本身开路。 开路 开路 开路

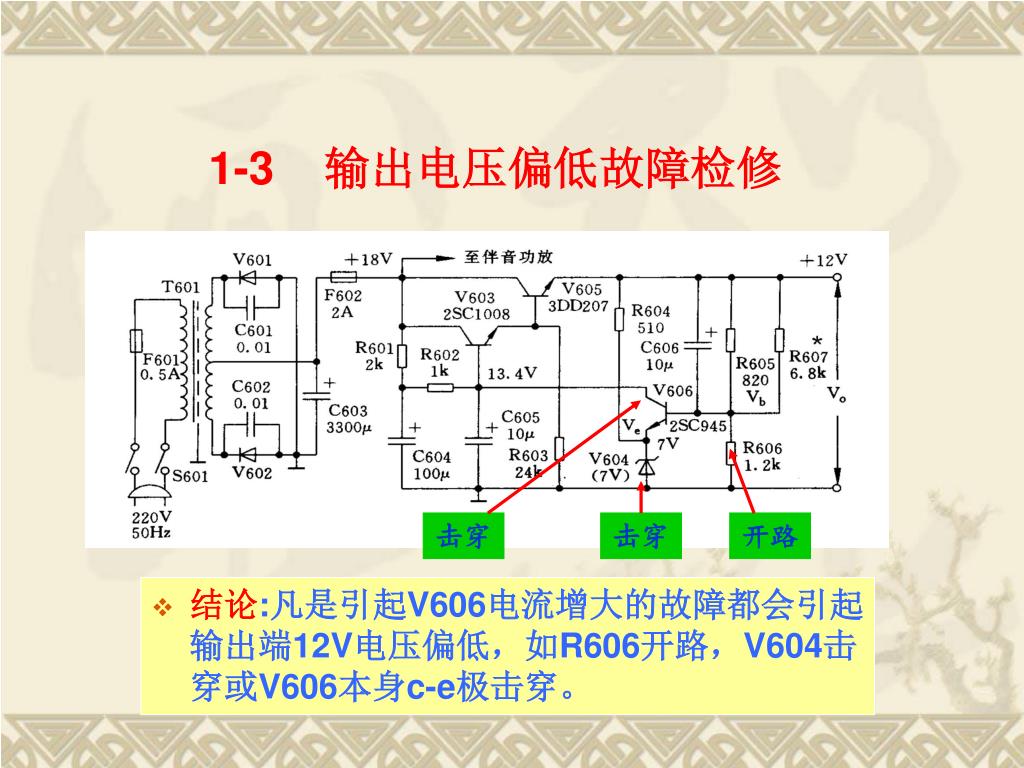

  8. 1-3 输出电压偏低故障检修 • 结论:凡是引起V606电流增大的故障都会引起输出端12V电压偏低，如R606开路，V604击穿或V606本身c-e极击穿。 击穿 击穿 开路

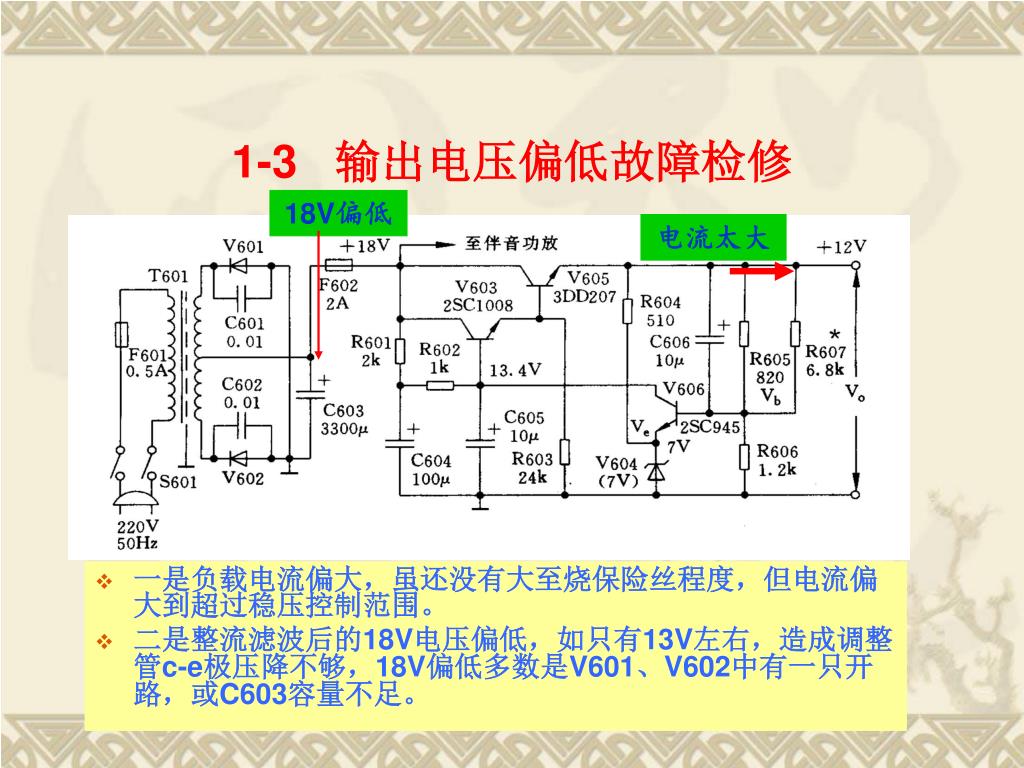

  9. 1-3 输出电压偏低故障检修 18V偏低 • 一是负载电流偏大，虽还没有大至烧保险丝程度，但电流偏大到超过稳压控制范围。 • 二是整流滤波后的18V电压偏低，如只有13V左右，造成调整管c-e极压降不够，18V偏低多数是V601、V602中有一只开路，或C603容量不足。 电流太大

  10. 1-4 纹波滤除不良故障检修 C603容量减小 C606容量减小 C603大电容长期大幅度充放电，容易使容量减小，这不但使C603上的平均直流电压下降，而且使C603上的100Hz锯齿纹波明显，于是图像尺寸缩小，在垂直方向产生锯齿状扭曲，而且产生100Hz交流声。 C604容量减小 C605容量减小

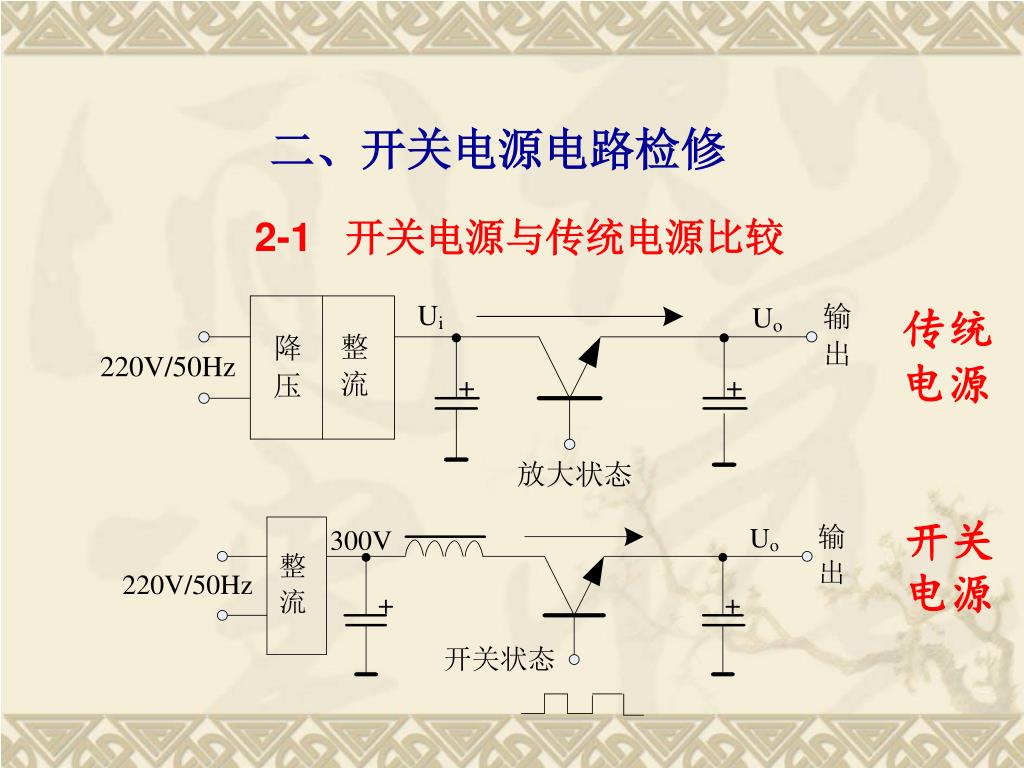

  11. 2-1 开关电源与传统电源比较 二、开关电源电路检修 传统 电源 开关电源

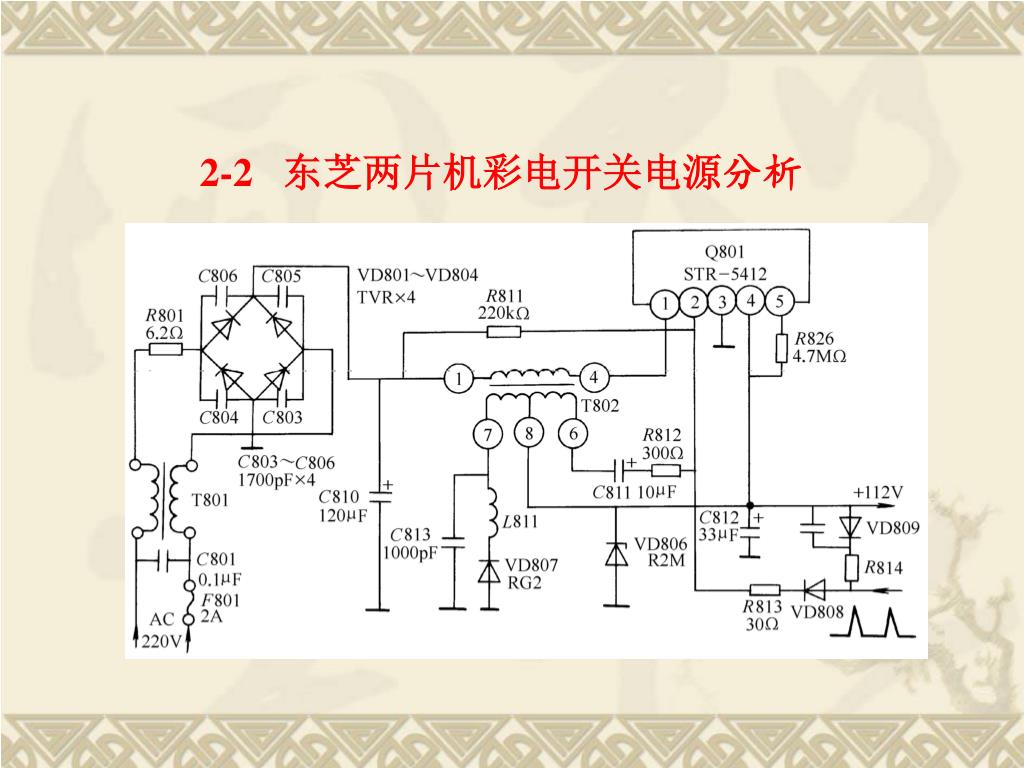

  12. 2-2 东芝两片机彩电开关电源分析

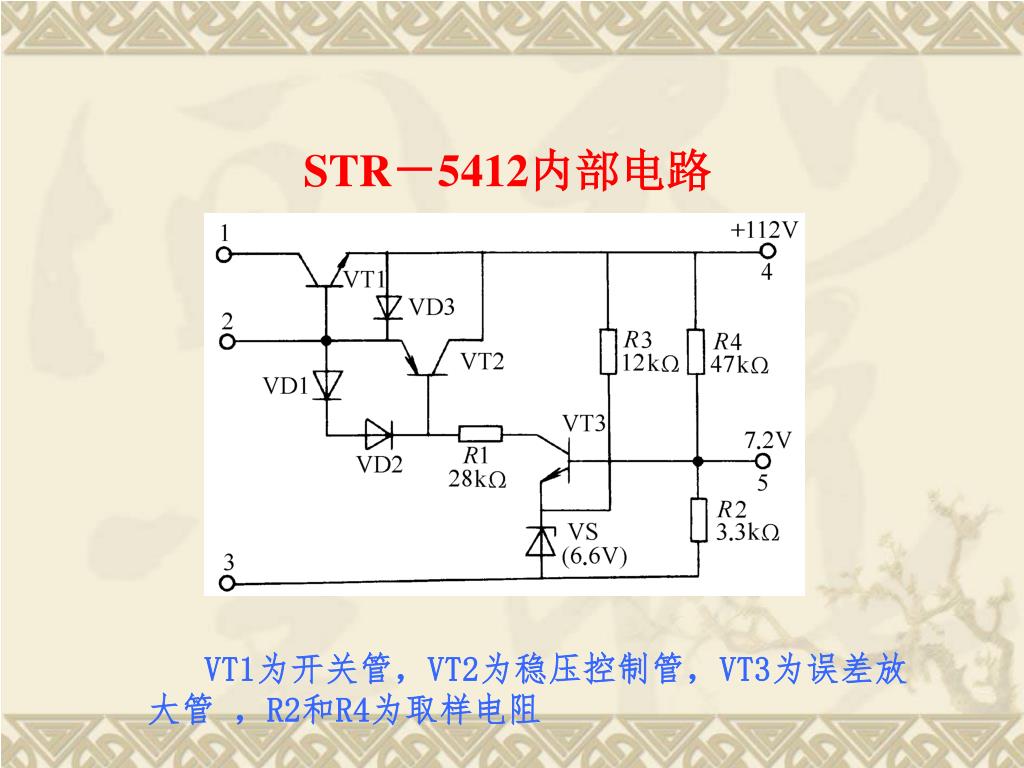

  13. STR－5412内部电路 VT1为开关管，VT2为稳压控制管，VT3为误差放大管 ，R2和R4为取样电阻

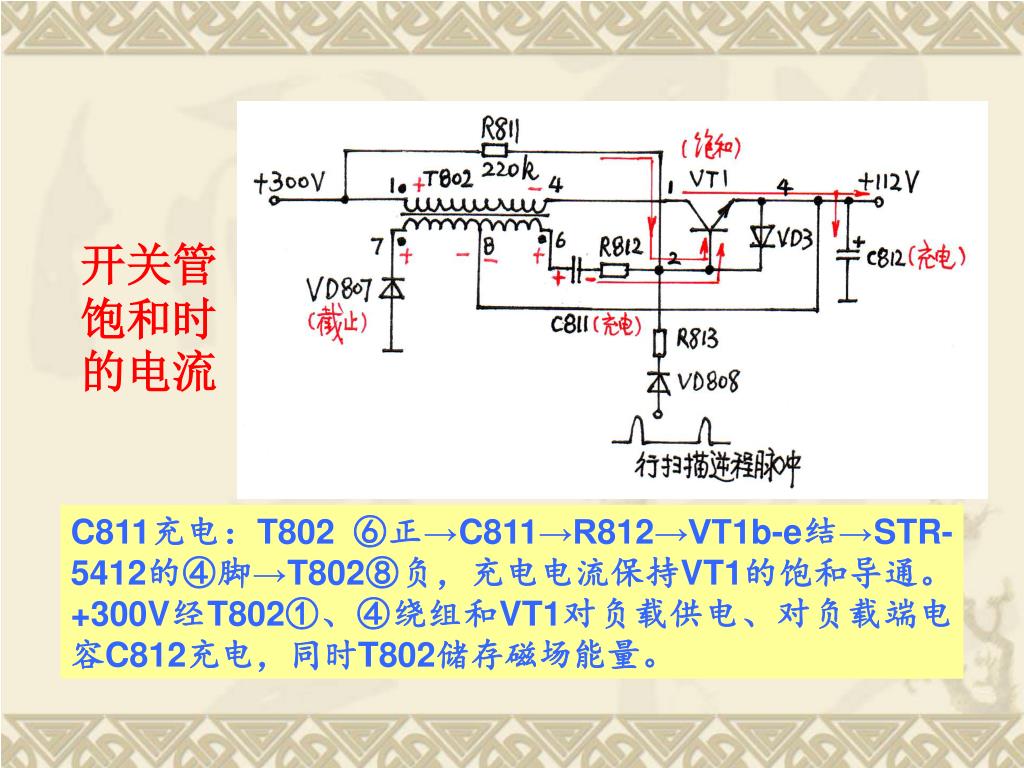

  14. 开关管饱和时的电流 C811充电：T802 ⑥正→C811→R812→VT1b-e结→STR-5412的④脚→T802⑧负，充电电流保持VT1的饱和导通。+300V经T802①、④绕组和VT1对负载供电、对负载端电容C812充电，同时T802储存磁场能量。

  15. 开关管截止时的电流 ⑧正⑦负电势经C812、L811使VD807导通，储存的磁场能通过VD807向负载泄放（T802⑧正→C812 →地→VD807→L811→T802⑦负）,对C812继续补充能量。C811电压经R812、STR-5412内部VD3放电；+300V也经R811对C811反向充电（+300V→R811→R812→C811→T802绕组⑥、⑧→电源输出端的外接负载→地）。这一过程使VT1的基极电位上升并重新导通。

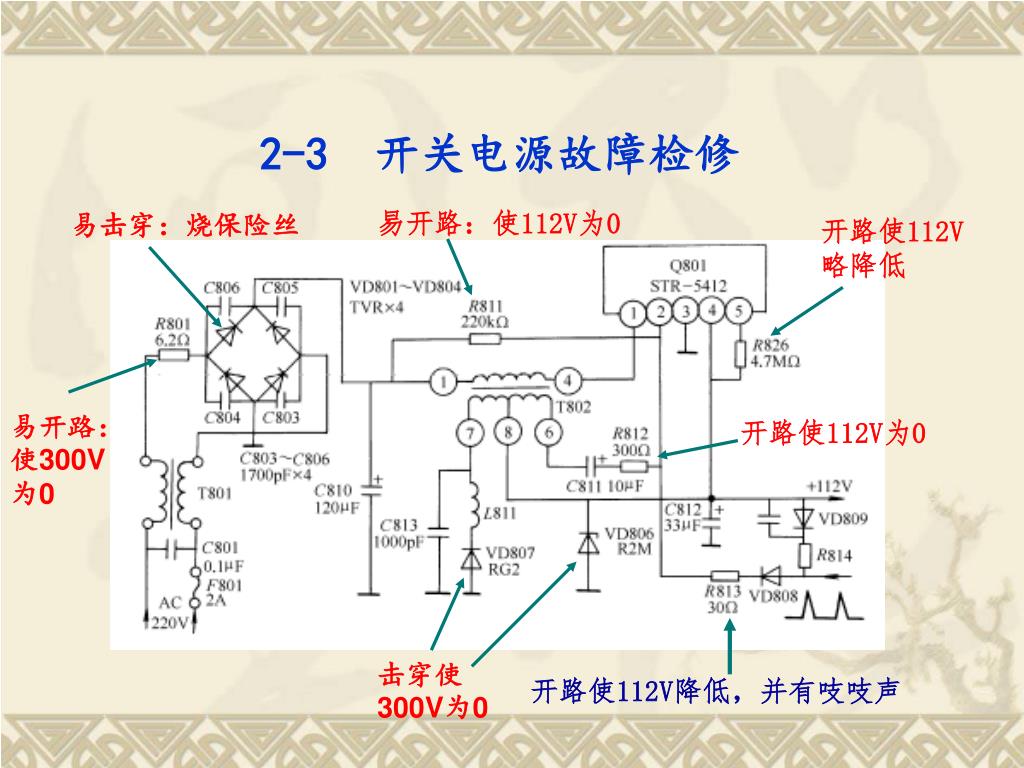

  16. 2-3 开关电源故障检修 易开路：使112V为0 易击穿：烧保险丝 开路使112V略降低 易开路：使300V为0 开路使112V为0 击穿使300V为0 开路使112V降低，并有吱吱声

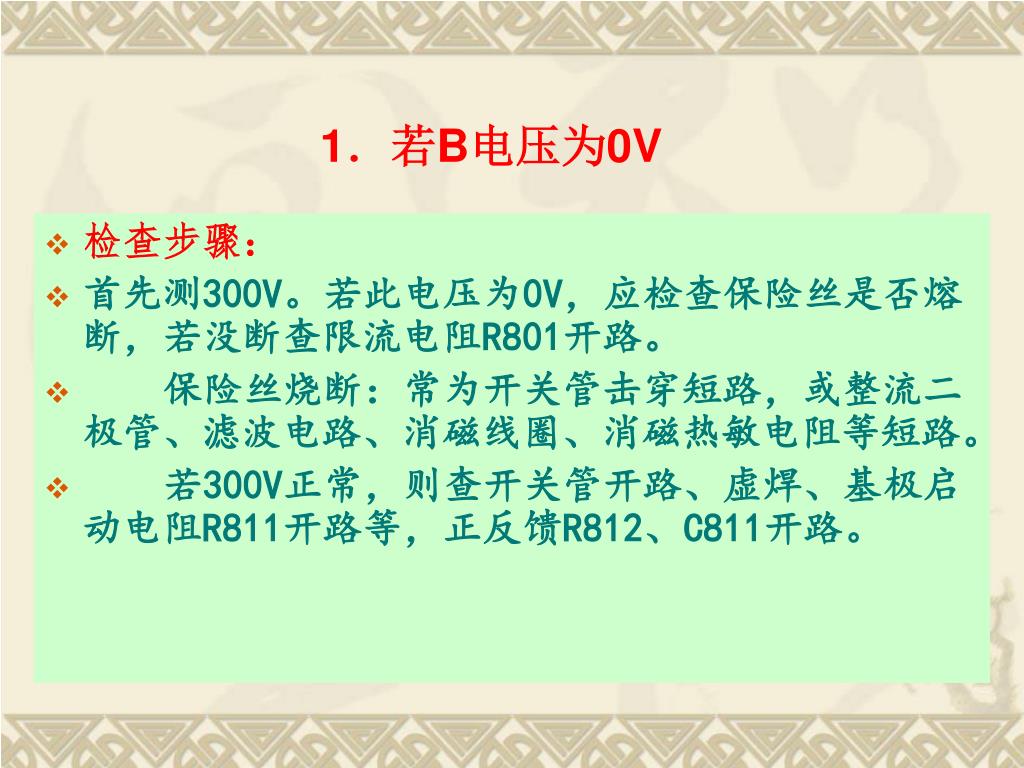

  17. 1．若B电压为0V • 检查步骤： • 首先测300V。若此电压为0V，应检查保险丝是否熔断，若没断查限流电阻R801开路。 • 保险丝烧断：常为开关管击穿短路，或整流二极管、滤波电路、消磁线圈、消磁热敏电阻等短路。 • 若300V正常，则查开关管开路、虚焊、基极启动电阻R811开路等，正反馈R812、C811开路。

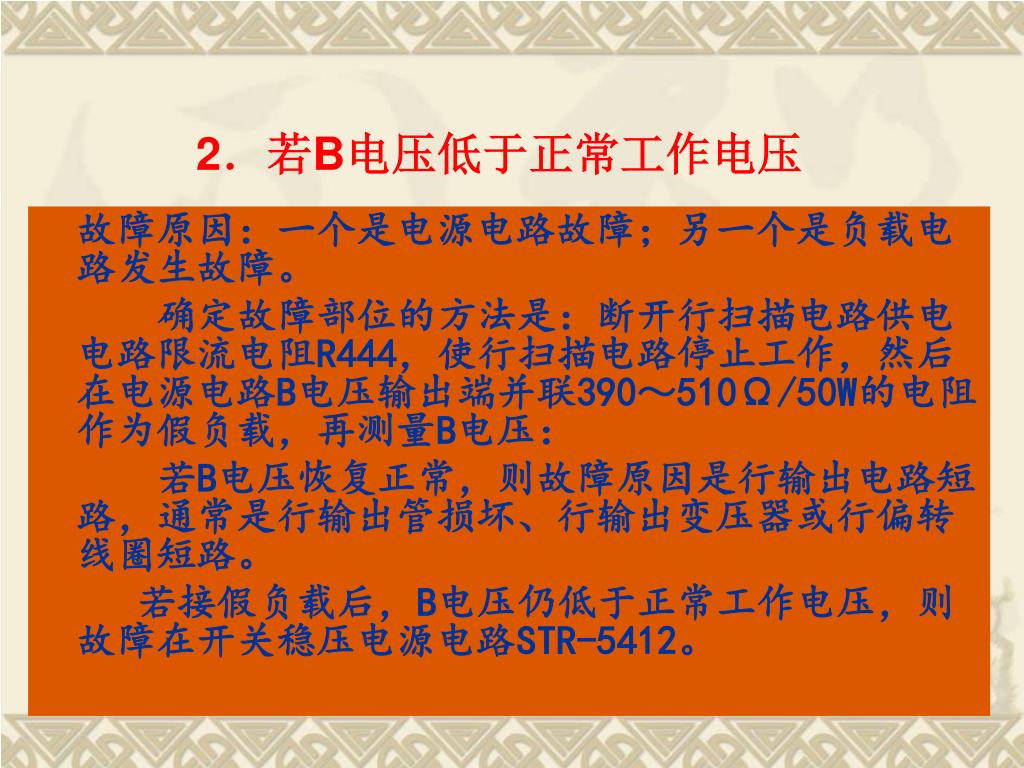

  18. 2．若B电压低于正常工作电压 • 故障原因：一个是电源电路故障；另一个是负载电路发生故障。 • 确定故障部位的方法是：断开行扫描电路供电电路限流电阻R444，使行扫描电路停止工作，然后在电源电路B电压输出端并联390～510Ω/50W的电阻作为假负载，再测量B电压： • 若B电压恢复正常，则故障原因是行输出电路短路，通常是行输出管损坏、行输出变压器或行偏转线圈短路。 • 若接假负载后，B电压仍低于正常工作电压，则故障在开关稳压电源电路STR-5412。

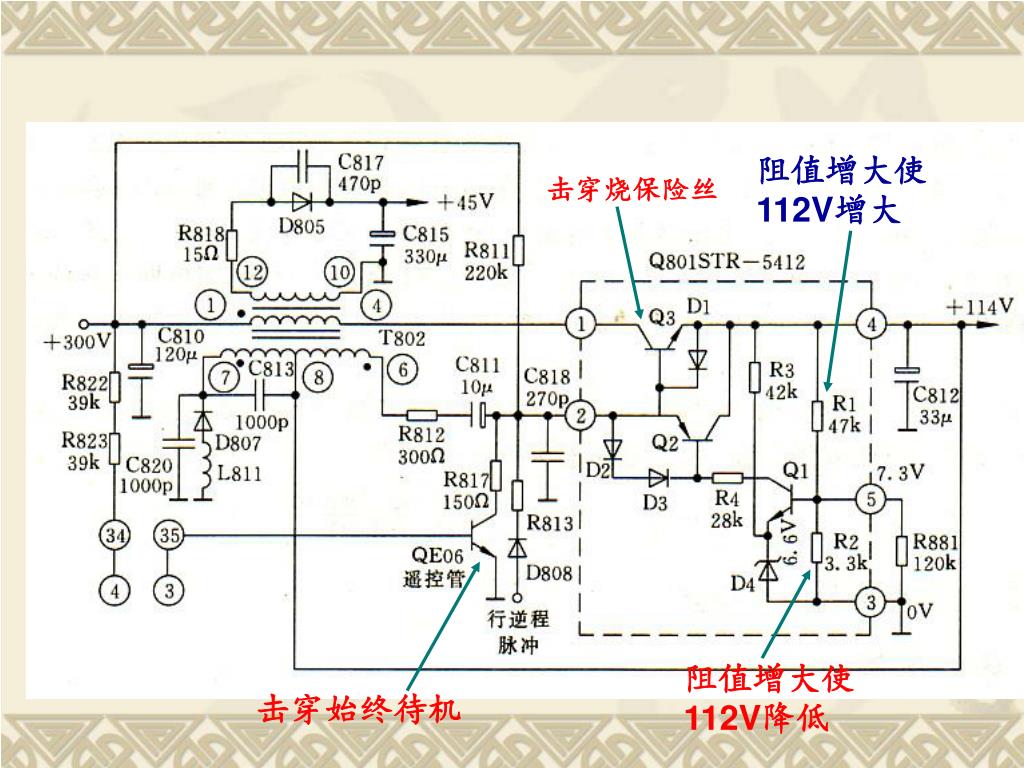

  19. 阻值增大使112V增大 击穿烧保险丝 阻值增大使112V降低 击穿始终待机

  20. Thank you !
