电气工程 CAD. 第 4 章 图形注释. 本章主要内容. 4.1 文字样式. 4.2 单行文字. 4.3 多行文字. 4.4 尺寸标注. 4.5 创建表格. 4.1 文字样式. 在创建文字注释时，首先要设置文字的样式。系统默认的文字样式名为 Standard ，它由字体文件 txt.shx 及为中国用户提供的符合国标的中文长仿宋字体 gbcbig.shx 定义生成。 通过“文字样式”对话框，可以设置、修改、删除和重命名文字样式。 命令： Style 菜单：“格式” |“ 文字样式” “文字”工具栏：“文字样式 …”.

langer
Download Presentation

第 4 章 图形注释

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 电气工程CAD 第4章图形注释

  2. 本章主要内容 4.1 文字样式 4.2 单行文字 4.3 多行文字 4.4 尺寸标注 4.5 创建表格

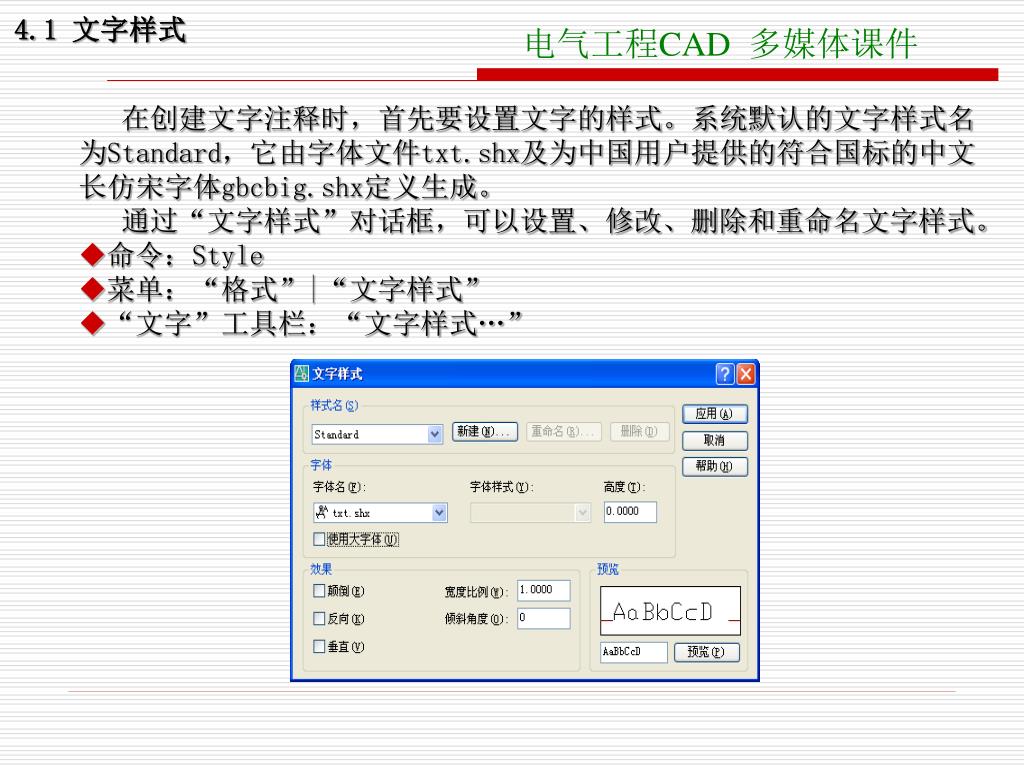

  3. 4.1 文字样式 • 在创建文字注释时，首先要设置文字的样式。系统默认的文字样式名为Standard，它由字体文件txt.shx及为中国用户提供的符合国标的中文长仿宋字体gbcbig.shx定义生成。 • 通过“文字样式”对话框，可以设置、修改、删除和重命名文字样式。 • 命令：Style • 菜单：“格式”|“文字样式” • “文字”工具栏：“文字样式…”

  4. 4.1 文字样式 • （1）建议文字高度保持默认值为0，在注释文字时可根据需要重新设置文字高度。 • （2）如果选择带“@”前缀的字体，则标注出来的文字为横向。 • （3）AutoCAD中文版提供了符合国标的手写仿宋体的形字体文件gbenor.shx（正体）、gbcbig.shx（大字体）、gbeitc（斜体）。 • 使用这些字体文件的优点如下： • 1）能正确显示一些特殊的字母符号，而不像使用“仿宋GB 2312”字体，在输入某些特殊的字母（如希腊字母）时，需临时改变字体。 • 2）能有效地节省图形文件的容量。 • 3）相同高度的中文和英文显示的高度也相同，从而图面显得更整齐。 • 4）文字样式中的宽度比例设置为1，即可得到瘦长的手写仿宋体文字。

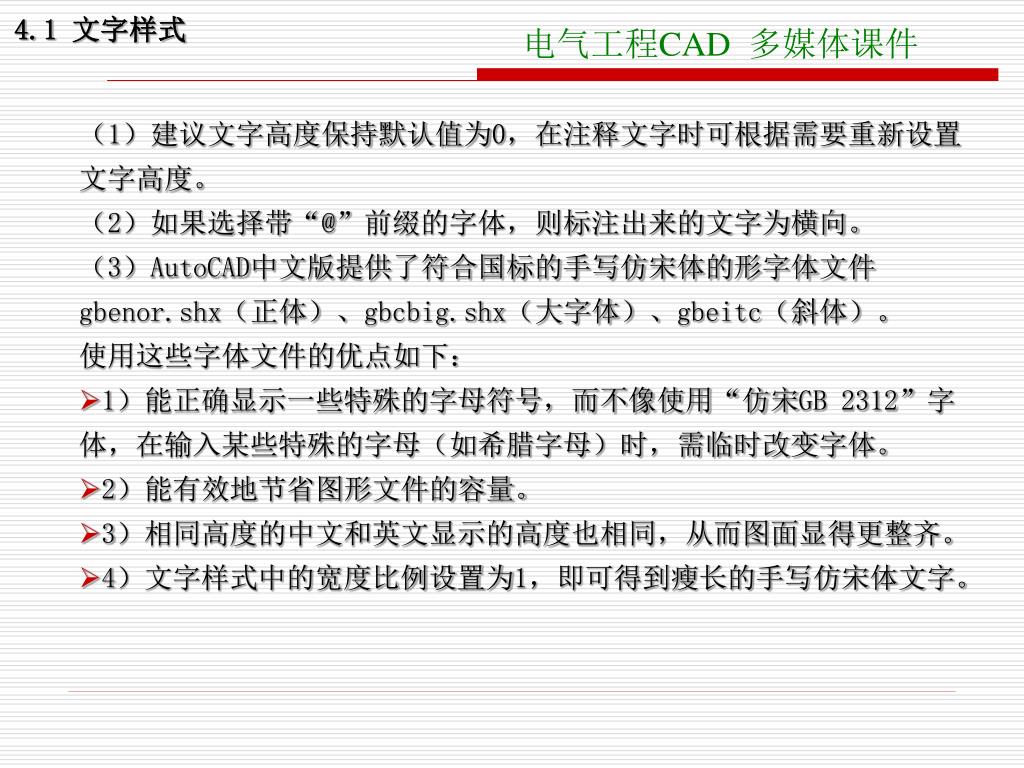

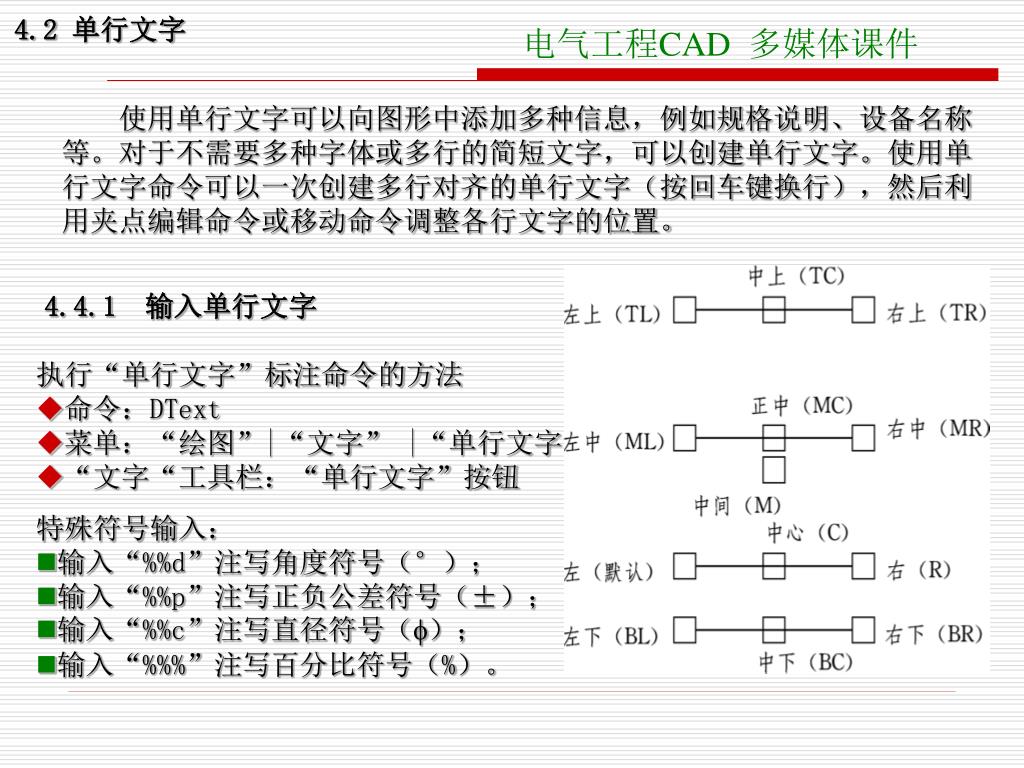

  5. 4.2 单行文字 使用单行文字可以向图形中添加多种信息，例如规格说明、设备名称等。对于不需要多种字体或多行的简短文字，可以创建单行文字。使用单行文字命令可以一次创建多行对齐的单行文字（按回车键换行），然后利用夹点编辑命令或移动命令调整各行文字的位置。 4.4.1 输入单行文字 执行“单行文字”标注命令的方法 • 命令：DText • 菜单：“绘图”|“文字” |“单行文字” • “文字“工具栏：“单行文字”按钮 特殊符号输入： • 输入“%%d”注写角度符号（°）； • 输入“%%p”注写正负公差符号（±）； • 输入“%%c”注写直径符号（）； • 输入“%%%”注写百分比符号（%）。

  6. 4.2 单行文字 4.4.2 修改单行文字 • 在欲修改的单行文字上双击 【文字】工具栏“编辑”按钮 • 菜单：【修改】→【对象】→【文字】→【编辑】 • 命令行：DDEDIT • 【文字】工具栏“比例”按钮 • 菜单：【修改】→【对象】→【文字】→【比例】 • 命令行：SCALETEXT 2. 修改单行文字的高度 利用【特性】对话框可以对文字的内容、高度、宽度比例、文字样式等项目进行修改。

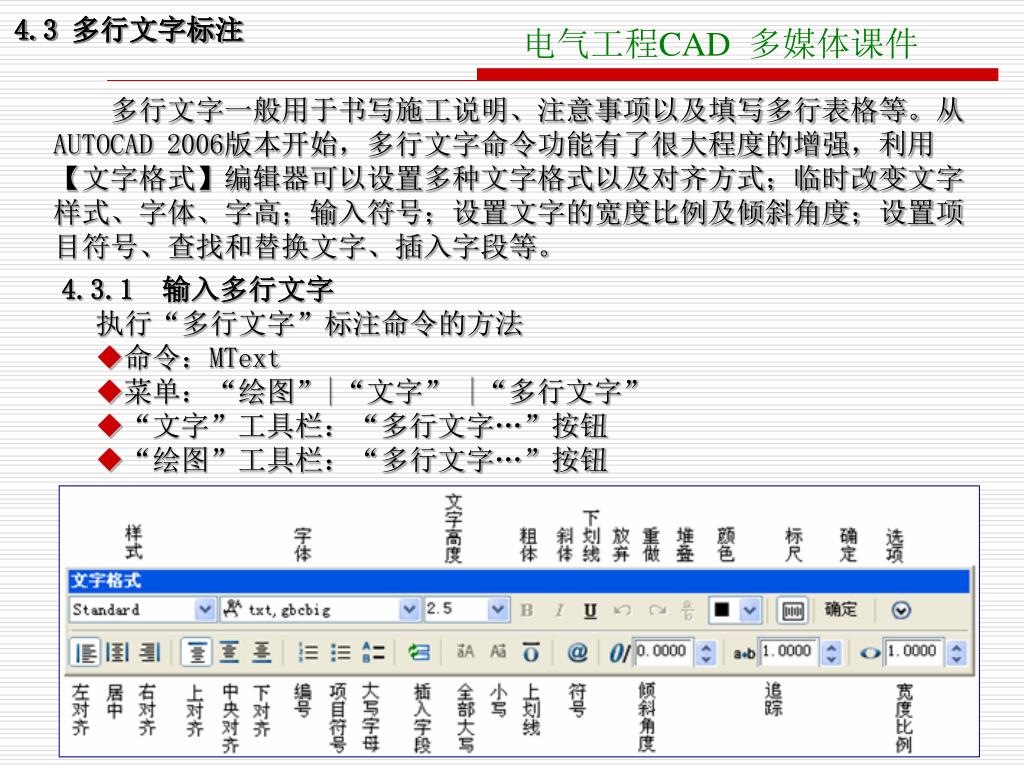

  7. 4.3 多行文字标注 4.3 多行文字标注 多行文字一般用于书写施工说明、注意事项以及填写多行表格等。从AUTOCAD 2006版本开始，多行文字命令功能有了很大程度的增强，利用【文字格式】编辑器可以设置多种文字格式以及对齐方式；临时改变文字样式、字体、字高；输入符号；设置文字的宽度比例及倾斜角度；设置项目符号、查找和替换文字、插入字段等。 4.3.1 输入多行文字 执行“多行文字”标注命令的方法 • 命令：MText • 菜单：“绘图”|“文字” |“多行文字” • “文字”工具栏：“多行文字…”按钮 • “绘图”工具栏：“多行文字…”按钮

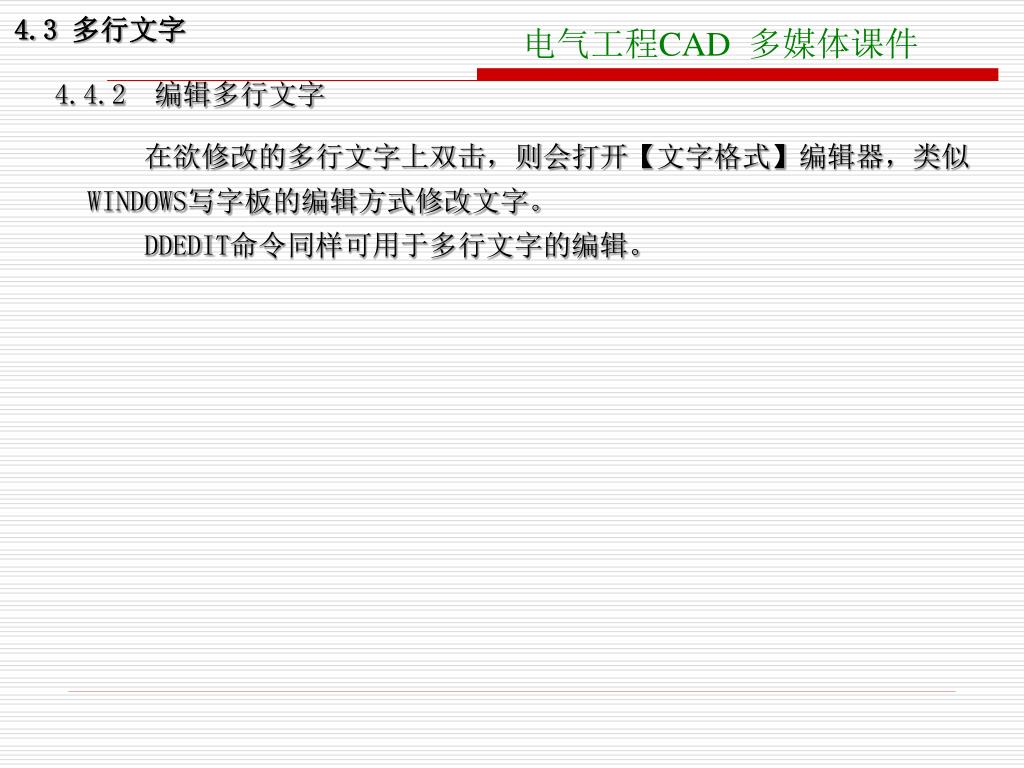

  8. 4.3 多行文字 4.4.2 编辑多行文字 在欲修改的多行文字上双击，则会打开【文字格式】编辑器，类似WINDOWS写字板的编辑方式修改文字。 DDEDIT命令同样可用于多行文字的编辑。

  9. 施工人员和工人是依靠工程图中的尺寸来进行施工和生产的，因此准确地尺寸标注是工程图纸的关键所在。某种意义上讲，标注尺寸的正确性甚至比图纸实际尺寸比例的正确性更为重要。施工人员和工人是依靠工程图中的尺寸来进行施工和生产的，因此准确地尺寸标注是工程图纸的关键所在。某种意义上讲，标注尺寸的正确性甚至比图纸实际尺寸比例的正确性更为重要。 常用尺寸标注的方式： 线性标注 DIMLINEAR 对齐标注 DIMALIGNED 弧长标注 DIMARC 坐标标注 DIMORDINATE 半径标注 DIMRADIUS 折弯标注 DIMJOGGED 直径标注 DIMDIAMETER 角度标注 DIMANGULAR 基线标注 DIMBASELINE 连续标注 DIMCONTINUE 快速标注 QDIM 引线标注 QLEADER 圆心标记 DIMCENTER 4.4 尺寸标注

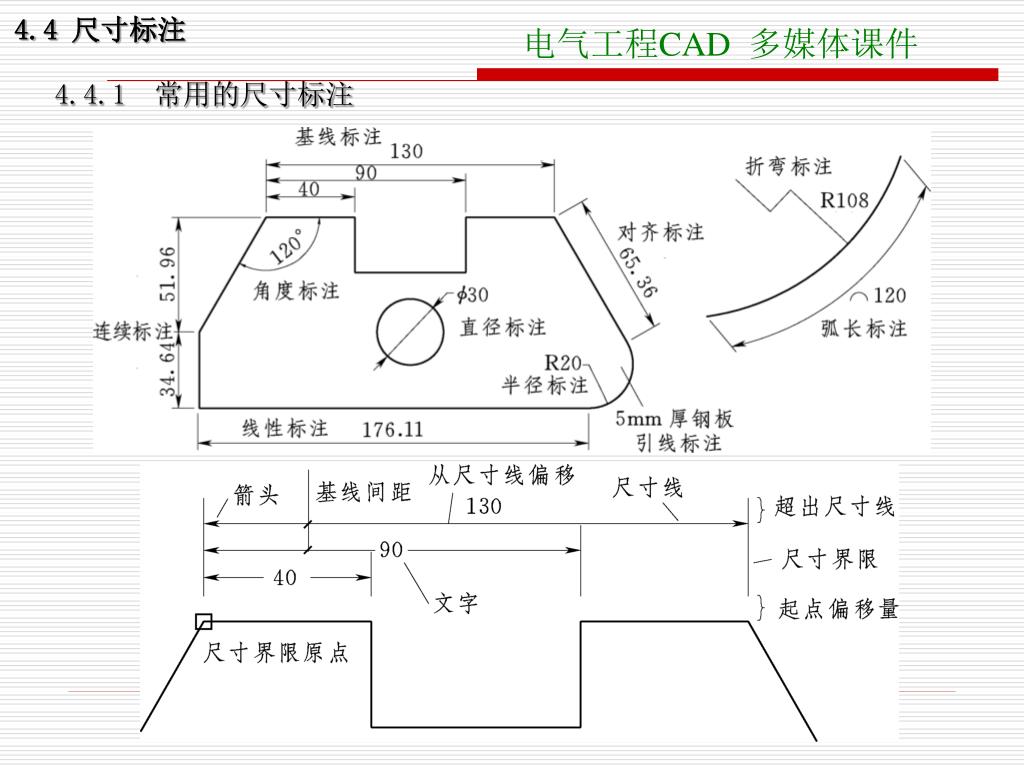

  10. 4.4 尺寸标注 4.4.1 常用的尺寸标注

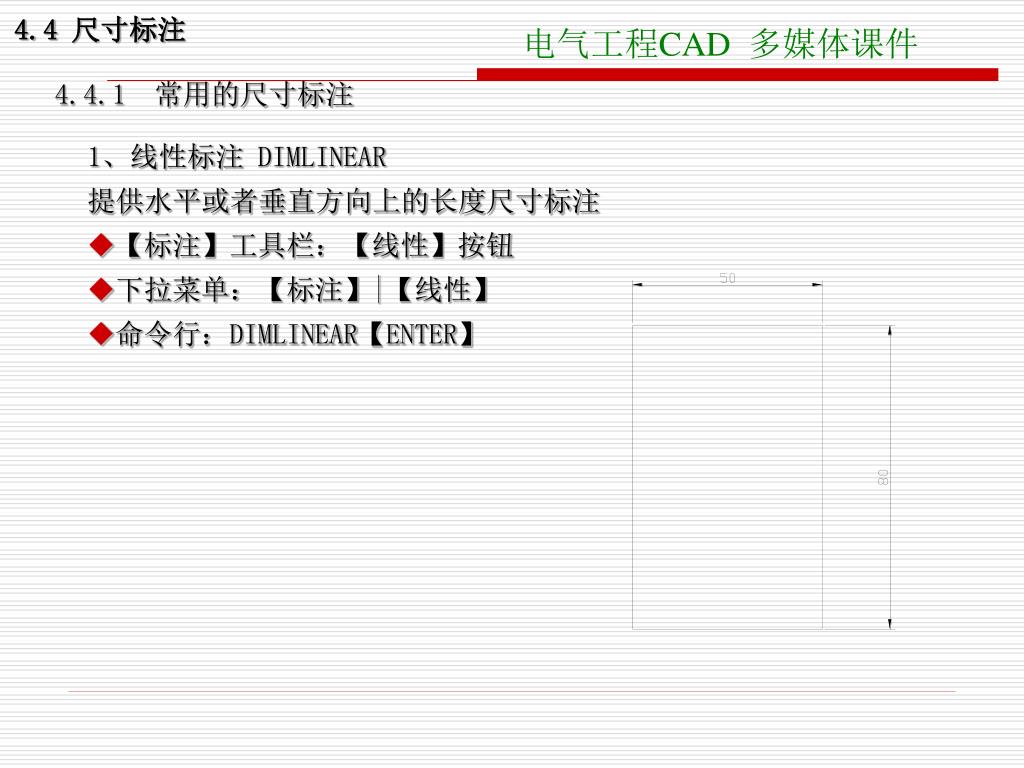

  11. 4.4 尺寸标注 4.4.1 常用的尺寸标注 • 1、线性标注 DIMLINEAR • 提供水平或者垂直方向上的长度尺寸标注 • 【标注】工具栏：【线性】按钮 • 下拉菜单：【标注】|【线性】 • 命令行：DIMLINEAR【ENTER】

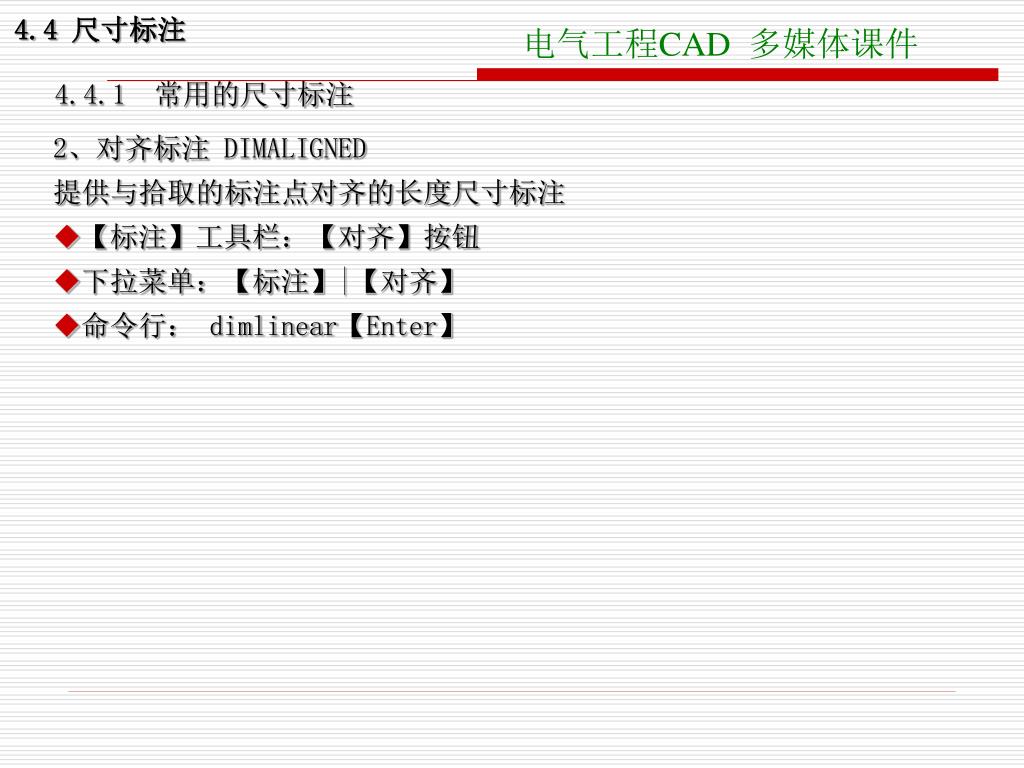

  12. 4.4 尺寸标注 4.4.1 常用的尺寸标注 • 2、对齐标注 DIMALIGNED • 提供与拾取的标注点对齐的长度尺寸标注 • 【标注】工具栏：【对齐】按钮 • 下拉菜单：【标注】|【对齐】 • 命令行： dimlinear【Enter】

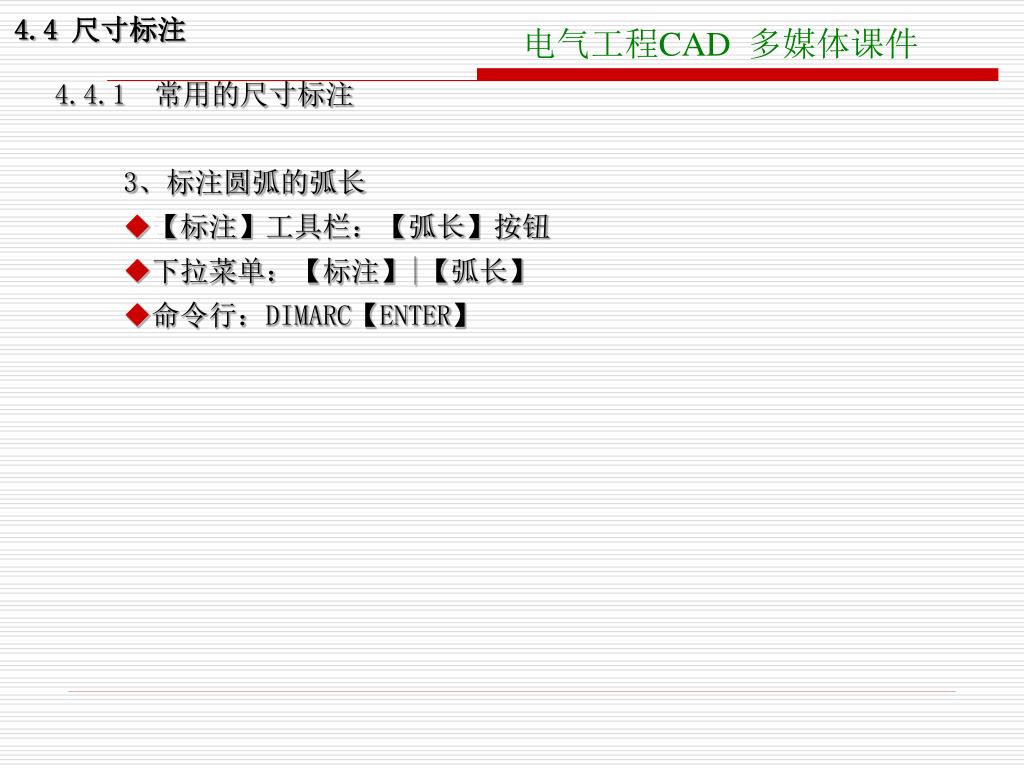

  13. 4.4 尺寸标注 弧长的标注 4.4.1 常用的尺寸标注 • 3、标注圆弧的弧长 • 【标注】工具栏：【弧长】按钮 • 下拉菜单：【标注】|【弧长】 • 命令行：DIMARC【ENTER】

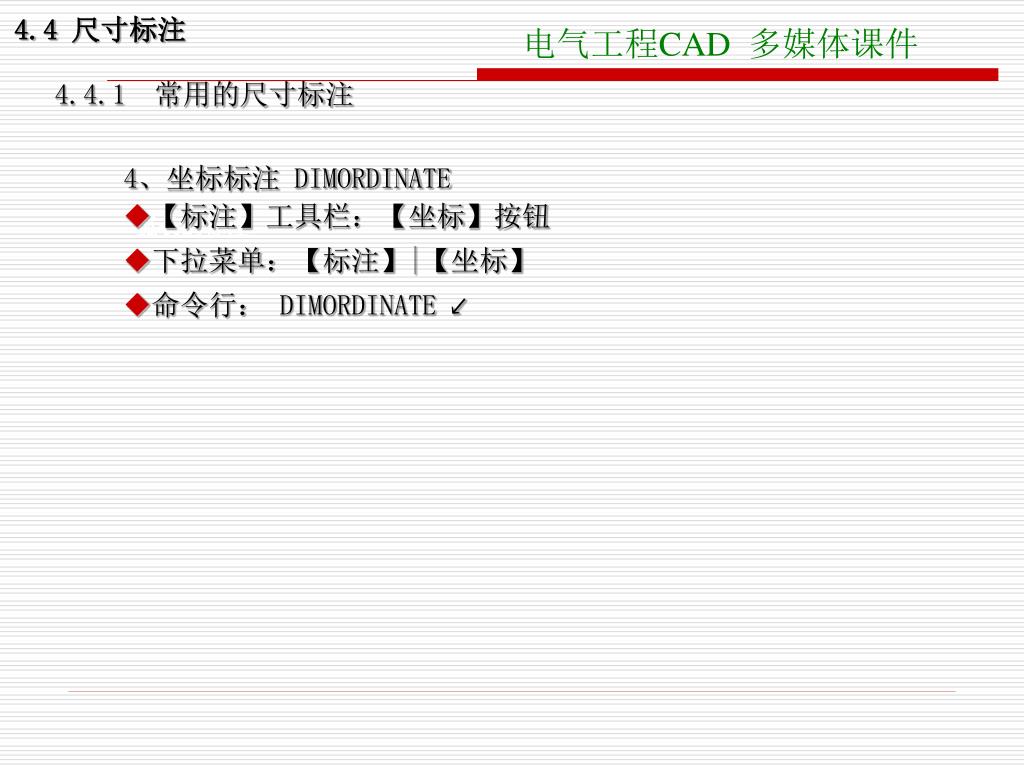

  14. 4.4 尺寸标注 弧长的标注 4.4.1 常用的尺寸标注 4、坐标标注 DIMORDINATE • 【标注】工具栏：【坐标】按钮 • 下拉菜单：【标注】|【坐标】 • 命令行： DIMORDINATE↙

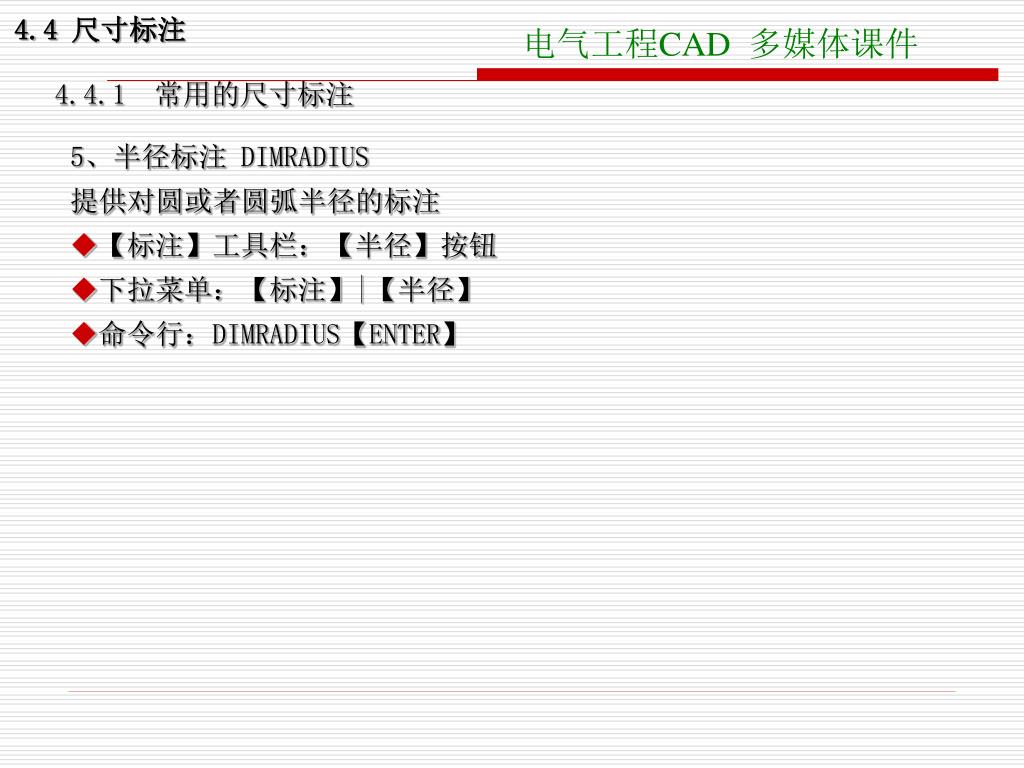

  15. 4.4 尺寸标注 4.4.1 常用的尺寸标注 • 5、半径标注 DIMRADIUS • 提供对圆或者圆弧半径的标注 • 【标注】工具栏：【半径】按钮 • 下拉菜单：【标注】|【半径】 • 命令行：DIMRADIUS【ENTER】

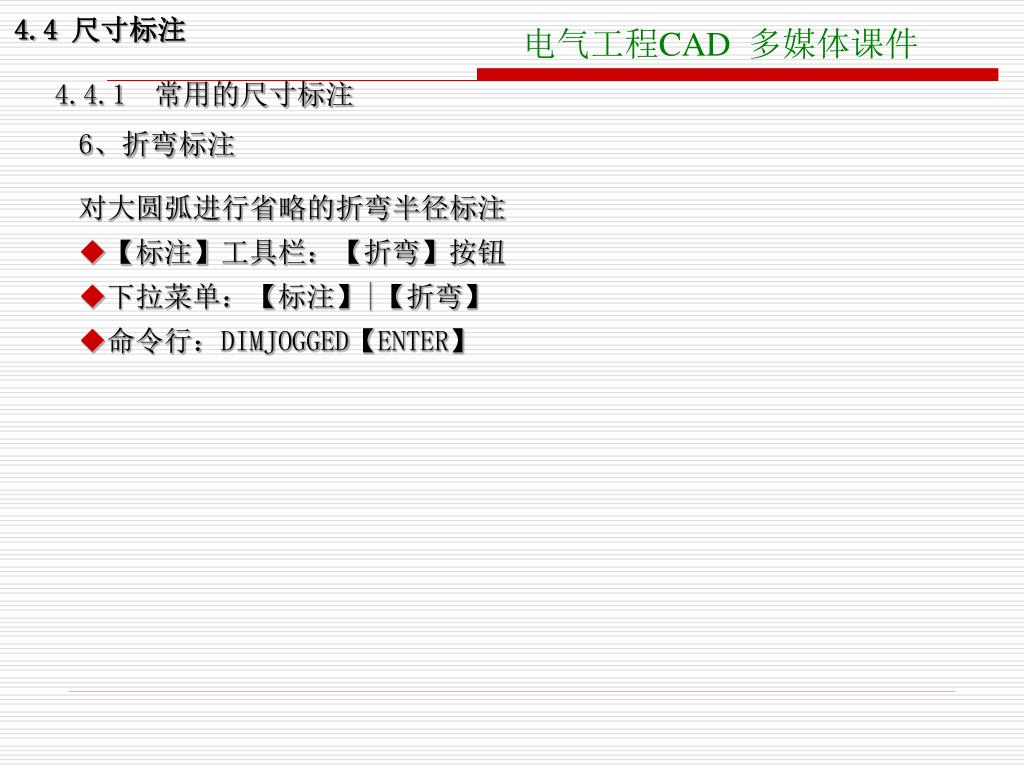

  16. 4.4 尺寸标注 6、折弯标注 4.4.1 常用的尺寸标注 • 对大圆弧进行省略的折弯半径标注 • 【标注】工具栏：【折弯】按钮 • 下拉菜单：【标注】|【折弯】 • 命令行：DIMJOGGED【ENTER】

  17. 4.4 尺寸标注 4.4.1 常用的尺寸标注 • 7、直径标注 • 提供对圆或者圆弧直径的标注 • 【标注】工具栏：【直径】按钮 • 下拉菜单：【标注】|【直径】 • 命令行：dimdiameter 【Enter】

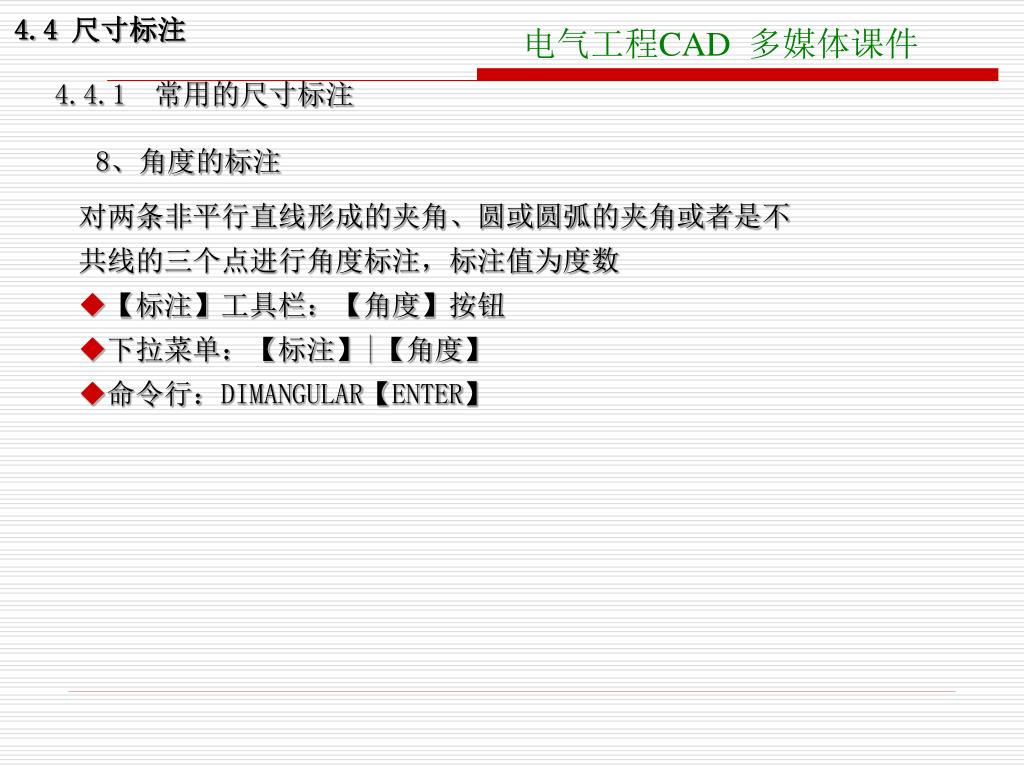

  18. 4.4 尺寸标注 8、角度的标注 4.4.1 常用的尺寸标注 • 对两条非平行直线形成的夹角、圆或圆弧的夹角或者是不共线的三个点进行角度标注，标注值为度数 • 【标注】工具栏：【角度】按钮 • 下拉菜单：【标注】|【角度】 • 命令行：DIMANGULAR【ENTER】

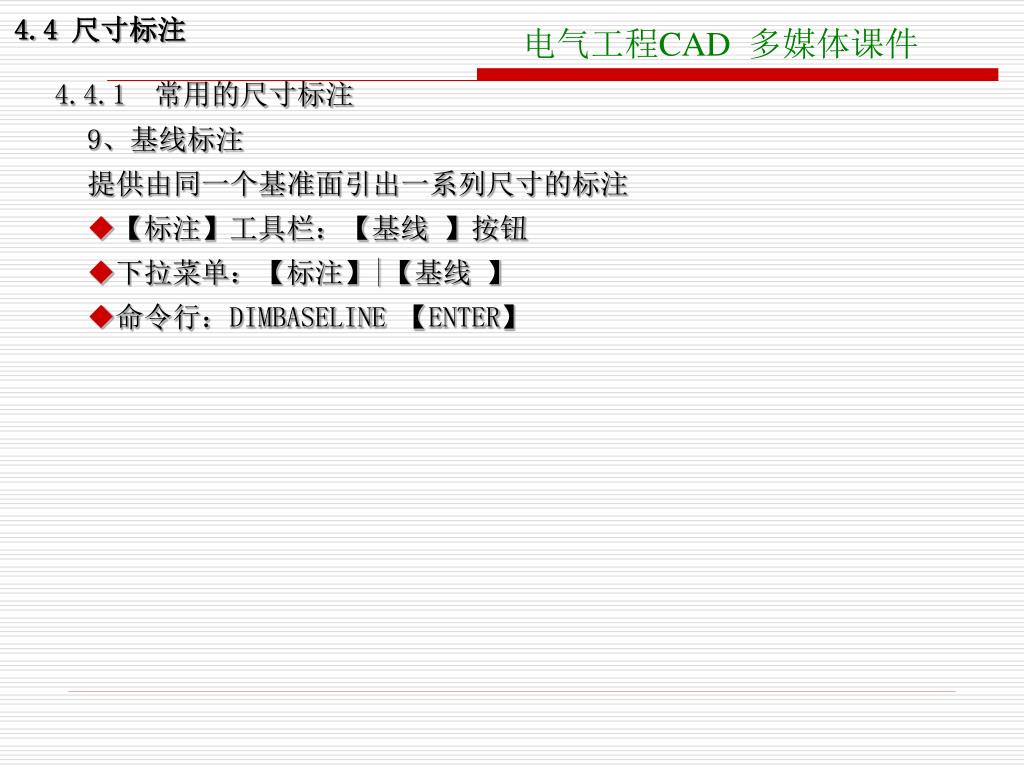

  19. 4.4 尺寸标注 4.4.1 常用的尺寸标注 • 9、基线标注 • 提供由同一个基准面引出一系列尺寸的标注 • 【标注】工具栏：【基线 】按钮 • 下拉菜单：【标注】|【基线 】 • 命令行：DIMBASELINE 【ENTER】

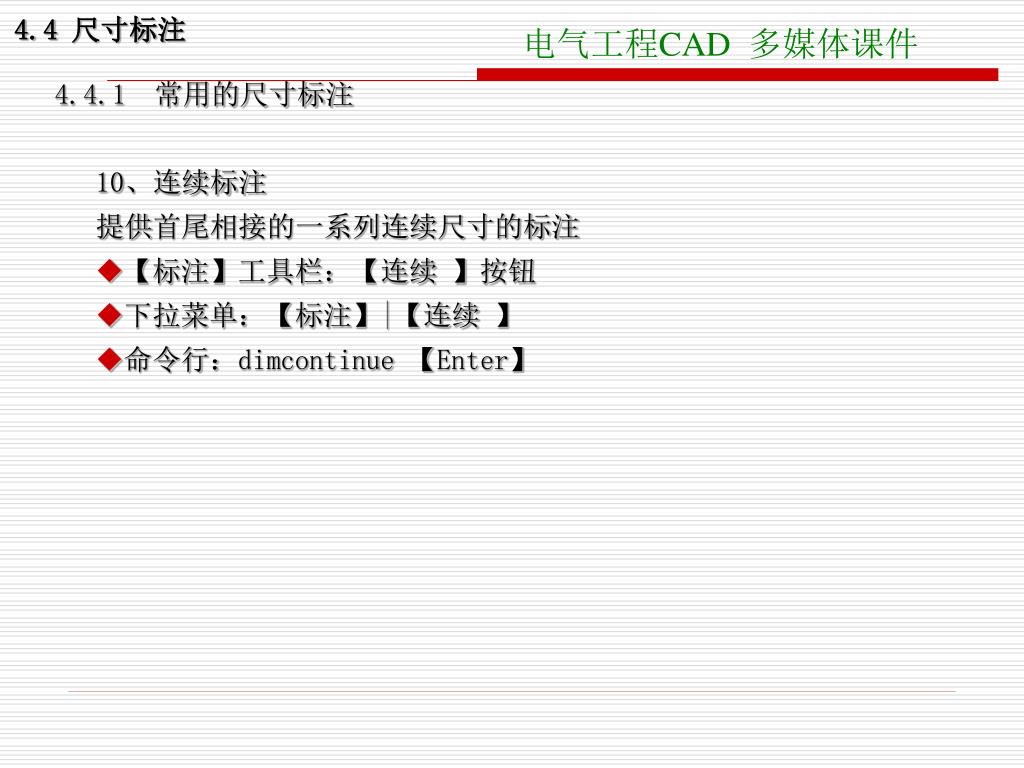

  20. 4.4 尺寸标注 4.4.1 常用的尺寸标注 • 10、连续标注 • 提供首尾相接的一系列连续尺寸的标注 • 【标注】工具栏：【连续 】按钮 • 下拉菜单：【标注】|【连续】 • 命令行：dimcontinue 【Enter】

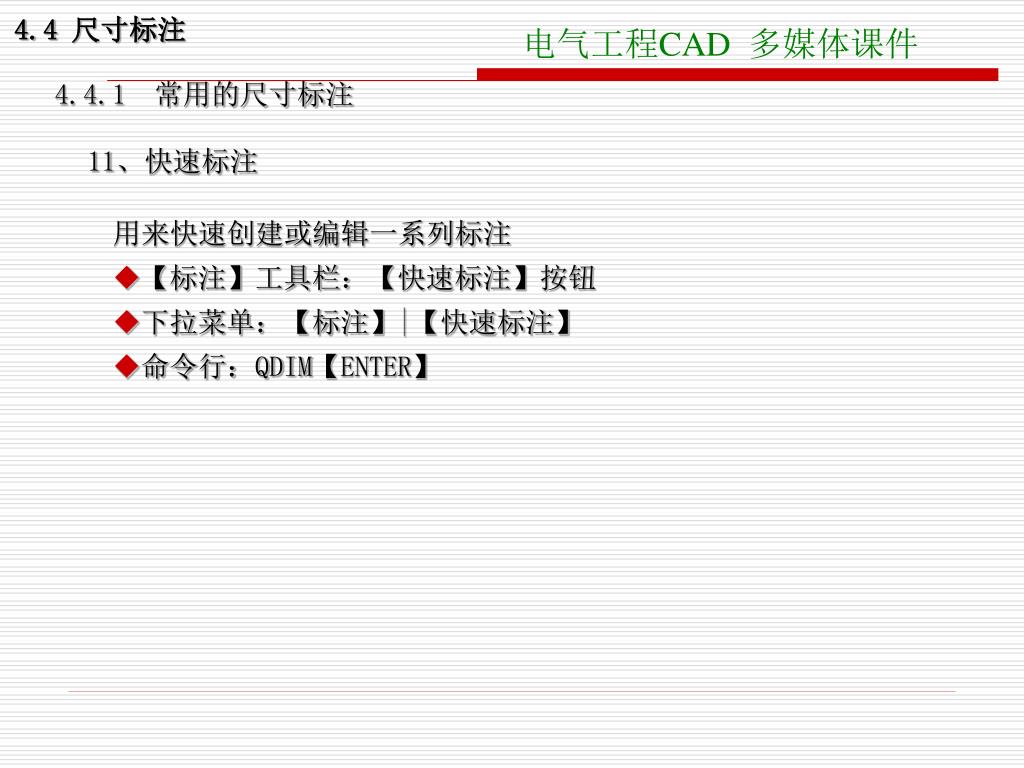

  21. 4.4 尺寸标注 11、快速标注 4.4.1 常用的尺寸标注 • 用来快速创建或编辑一系列标注 • 【标注】工具栏：【快速标注】按钮 • 下拉菜单：【标注】|【快速标注】 • 命令行：QDIM【ENTER】

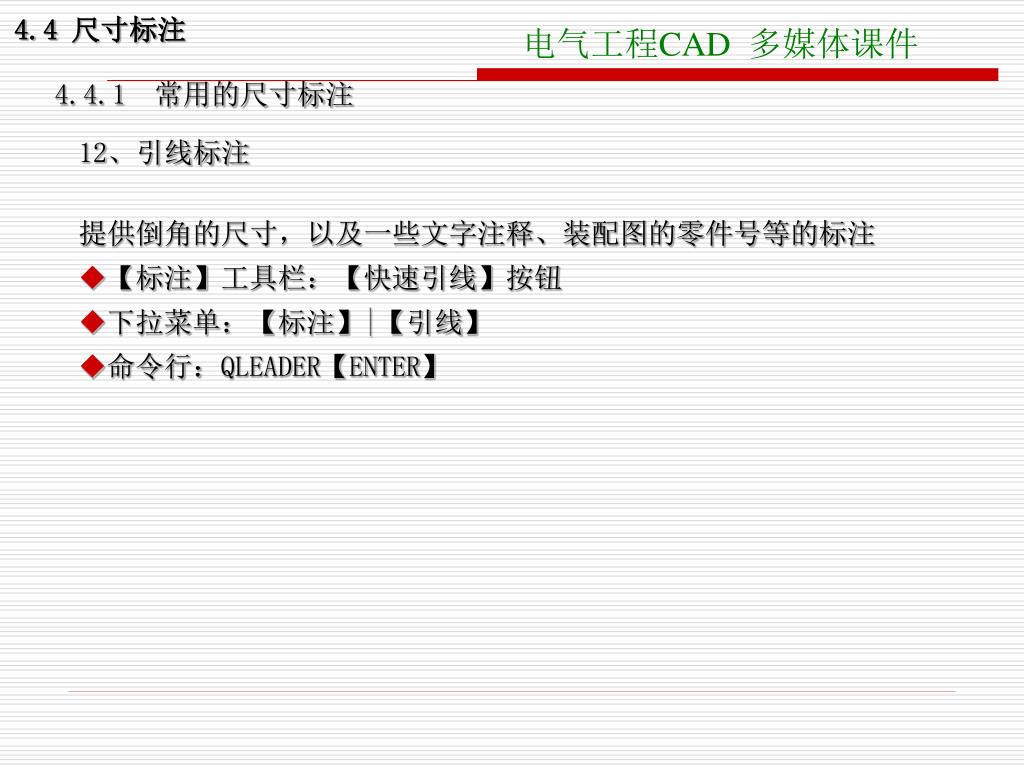

  22. 4.4 尺寸标注 12、引线标注 4.4.1 常用的尺寸标注 • 提供倒角的尺寸，以及一些文字注释、装配图的零件号等的标注 • 【标注】工具栏：【快速引线】按钮 • 下拉菜单：【标注】|【引线】 • 命令行：QLEADER【ENTER】

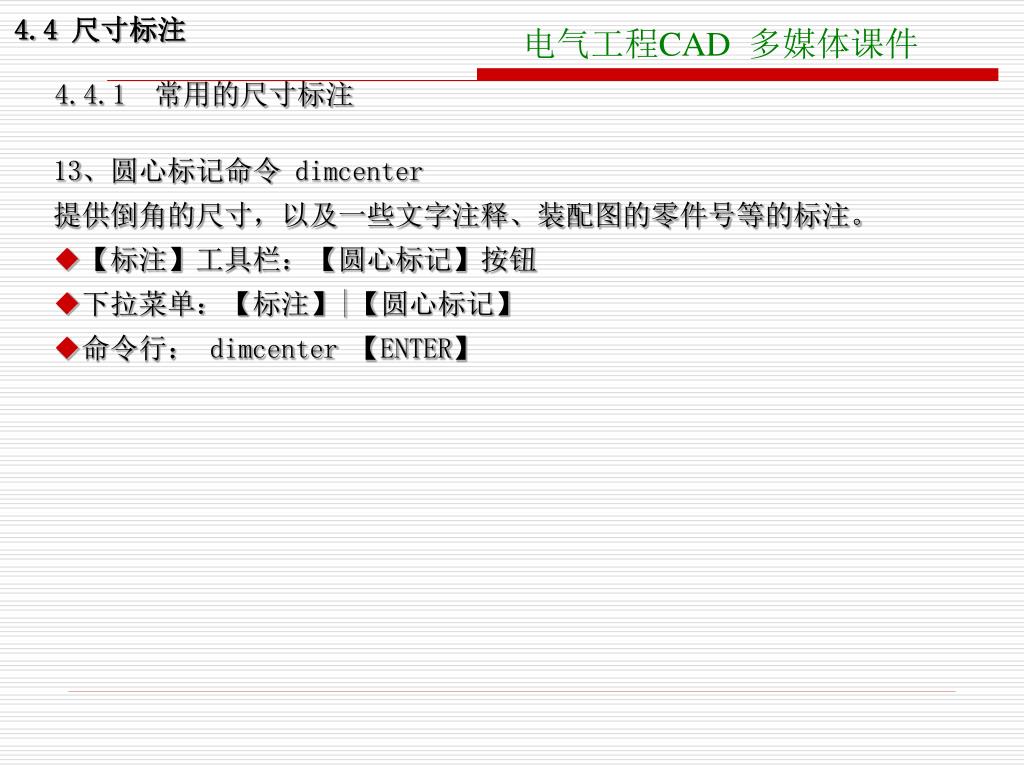

  23. 4.4 尺寸标注 13、圆心标记命令 dimcenter提供倒角的尺寸，以及一些文字注释、装配图的零件号等的标注。◆【标注】工具栏：【圆心标记】按钮◆下拉菜单：【标注】|【圆心标记】◆命令行： dimcenter 【ENTER】 4.4.1 常用的尺寸标注

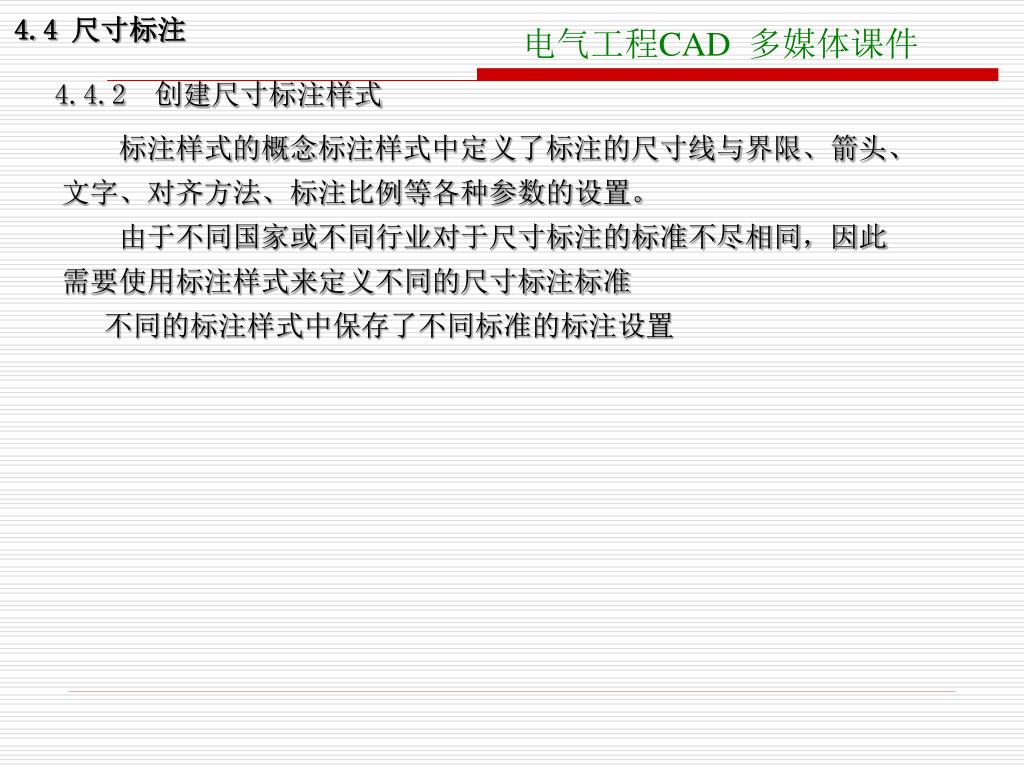

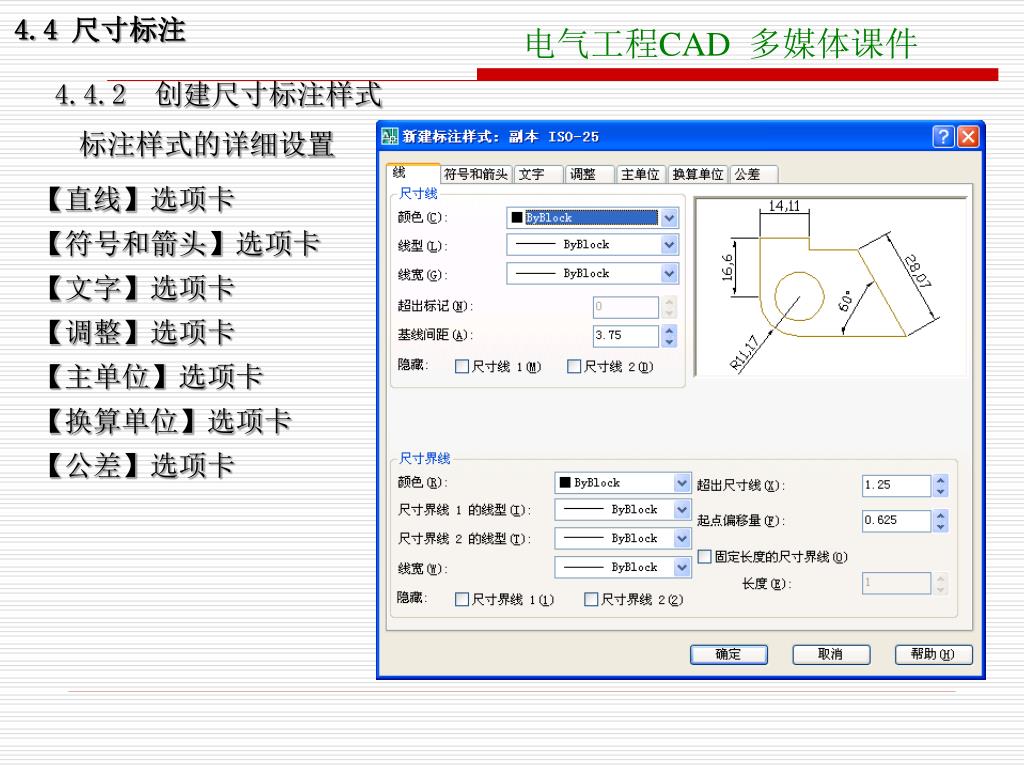

  24. 4.4 尺寸标注 标注样式的概念标注样式中定义了标注的尺寸线与界限、箭头、文字、对齐方法、标注比例等各种参数的设置。 由于不同国家或不同行业对于尺寸标注的标准不尽相同，因此需要使用标注样式来定义不同的尺寸标注标准 不同的标注样式中保存了不同标准的标注设置 4.4.2 创建尺寸标注样式

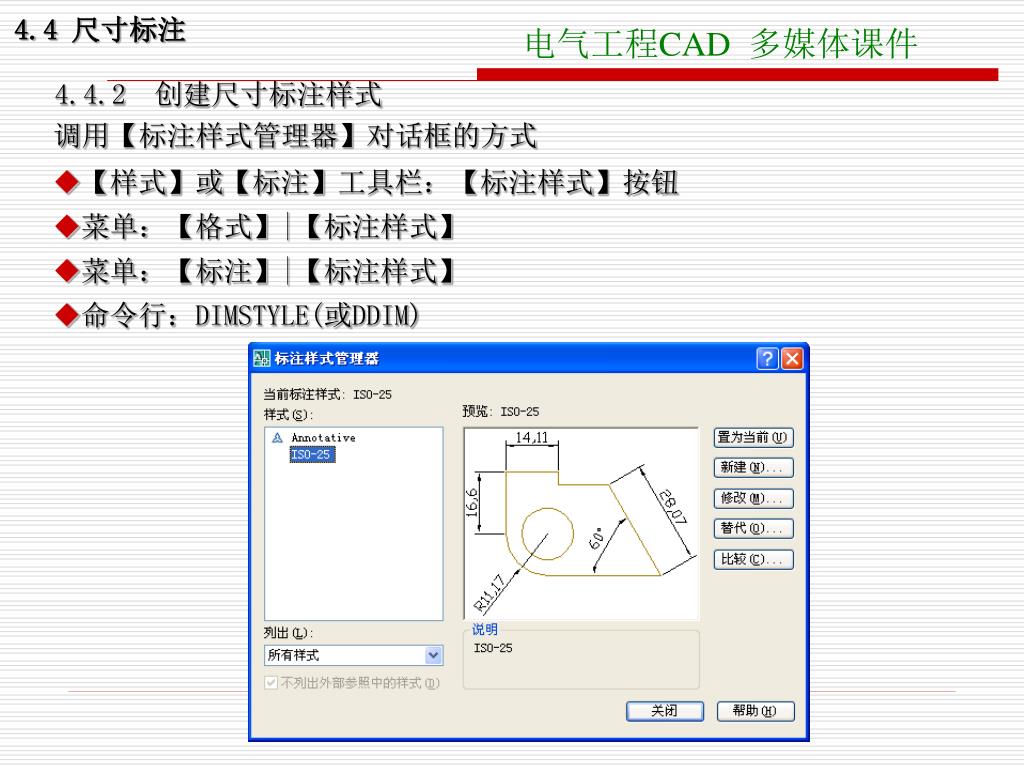

  25. 4.4 尺寸标注 调用【标注样式管理器】对话框的方式 4.4.2 创建尺寸标注样式 • 【样式】或【标注】工具栏：【标注样式】按钮 • 菜单：【格式】|【标注样式】 • 菜单：【标注】|【标注样式】 • 命令行：DIMSTYLE(或DDIM)

  26. 4.4 尺寸标注 标注样式的详细设置 4.4.2 创建尺寸标注样式 【直线】选项卡 【符号和箭头】选项卡 【文字】选项卡 【调整】选项卡 【主单位】选项卡 【换算单位】选项卡 【公差】选项卡

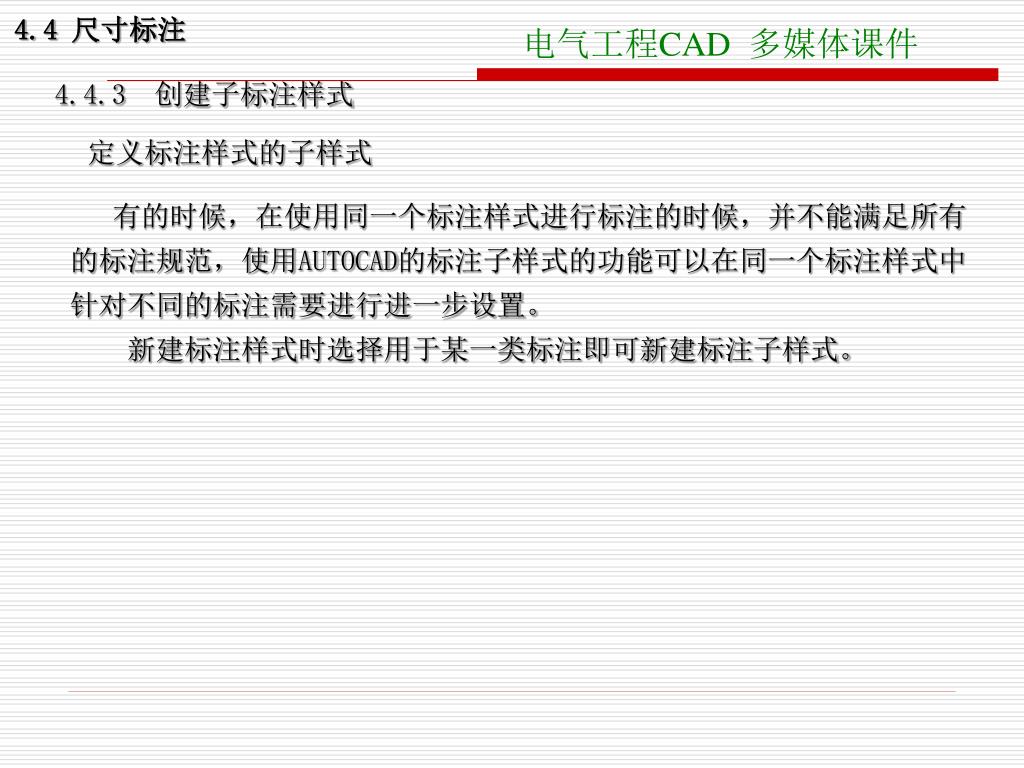

  27. 4.4 尺寸标注 定义标注样式的子样式 4.4.3 创建子标注样式 有的时候，在使用同一个标注样式进行标注的时候，并不能满足所有的标注规范，使用AUTOCAD的标注子样式的功能可以在同一个标注样式中针对不同的标注需要进行进一步设置。 新建标注样式时选择用于某一类标注即可新建标注子样式。

  28. 4.4 尺寸标注 4.4.4 修改尺寸标注 • 调整尺寸文字和箭头的显示比例 • 标注实体的实际尺寸 • 翻转箭头 • 利用特性对话框标注公差 • 样式替代 • 编辑标注（DIMEDIT）命令 • 编辑标注文字（DIMTEDIT）命令 • 标注更新

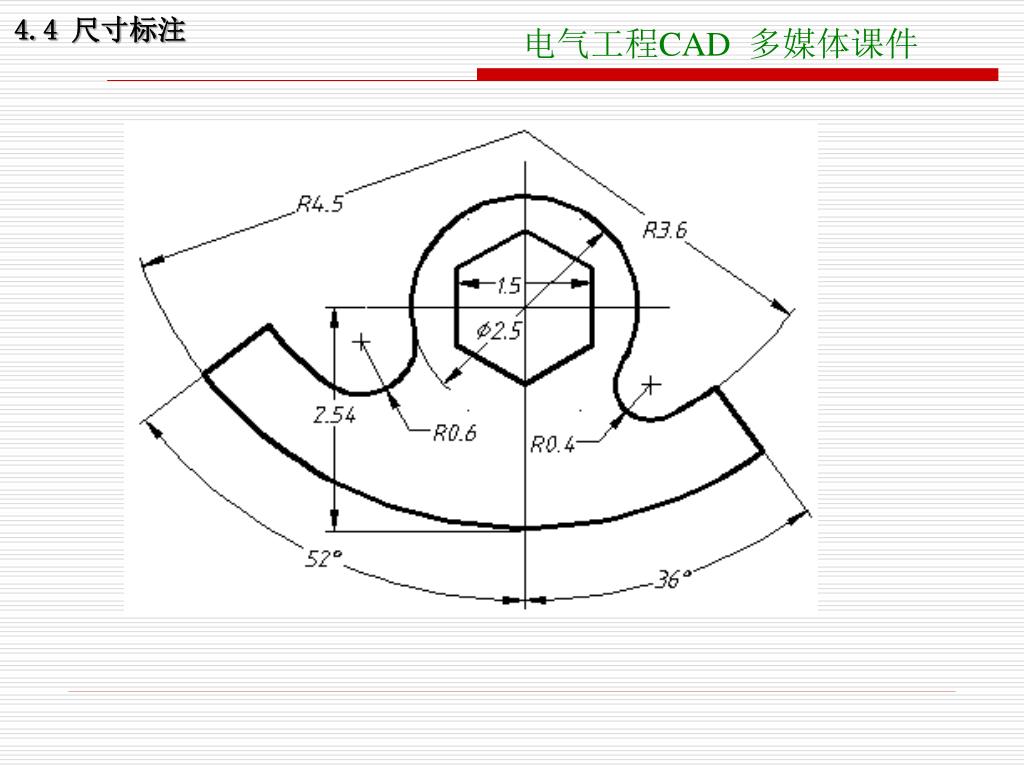

  29. 4.4 尺寸标注

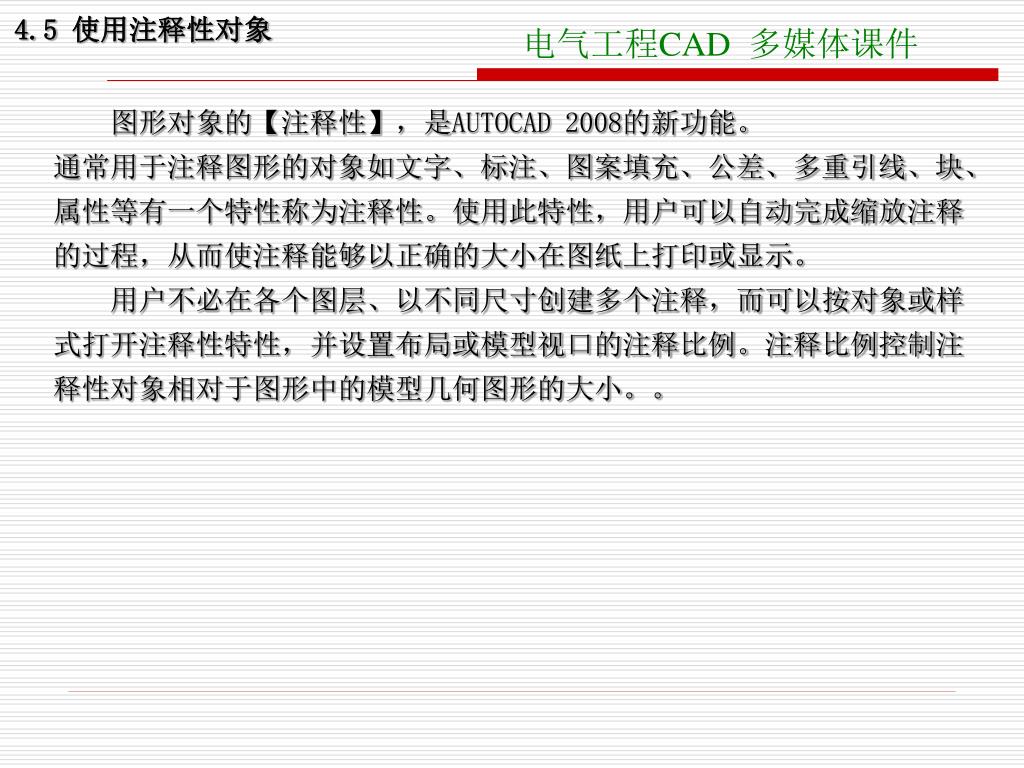

  30. 图形对象的【注释性】，是AUTOCAD 2008的新功能。 通常用于注释图形的对象如文字、标注、图案填充、公差、多重引线、块、属性等有一个特性称为注释性。使用此特性，用户可以自动完成缩放注释的过程，从而使注释能够以正确的大小在图纸上打印或显示。 用户不必在各个图层、以不同尺寸创建多个注释，而可以按对象或样式打开注释性特性，并设置布局或模型视口的注释比例。注释比例控制注释性对象相对于图形中的模型几何图形的大小。。 4.5 使用注释性对象

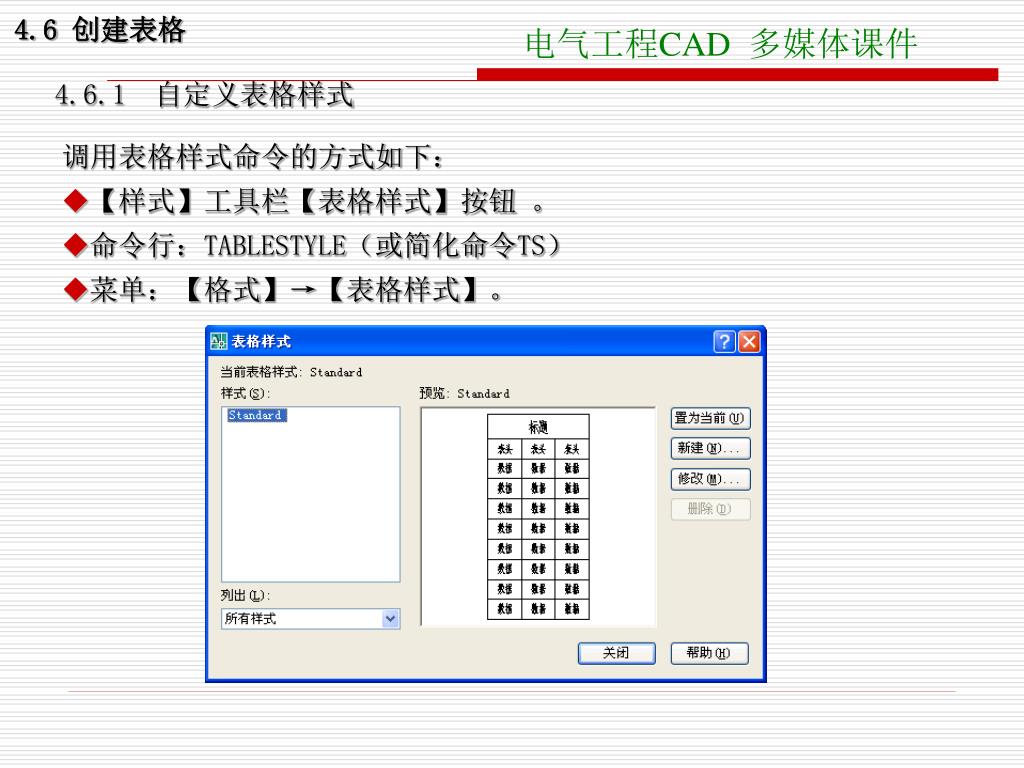

  31. 4.6 创建表格 4.6.1 自定义表格样式 调用表格样式命令的方式如下： • 【样式】工具栏【表格样式】按钮 。 • 命令行：TABLESTYLE（或简化命令TS） • 菜单：【格式】→【表格样式】。

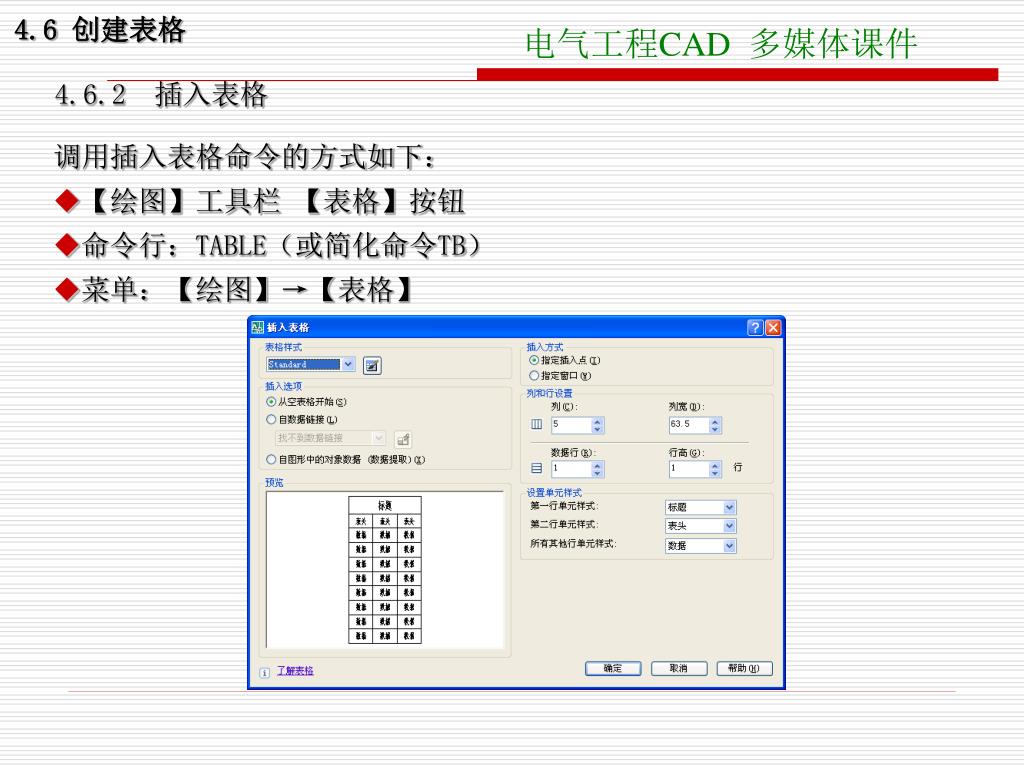

  32. 4.6 创建表格 4.6.2 插入表格 调用插入表格命令的方式如下： • 【绘图】工具栏 【表格】按钮 • 命令行：TABLE（或简化命令TB） • 菜单：【绘图】→【表格】

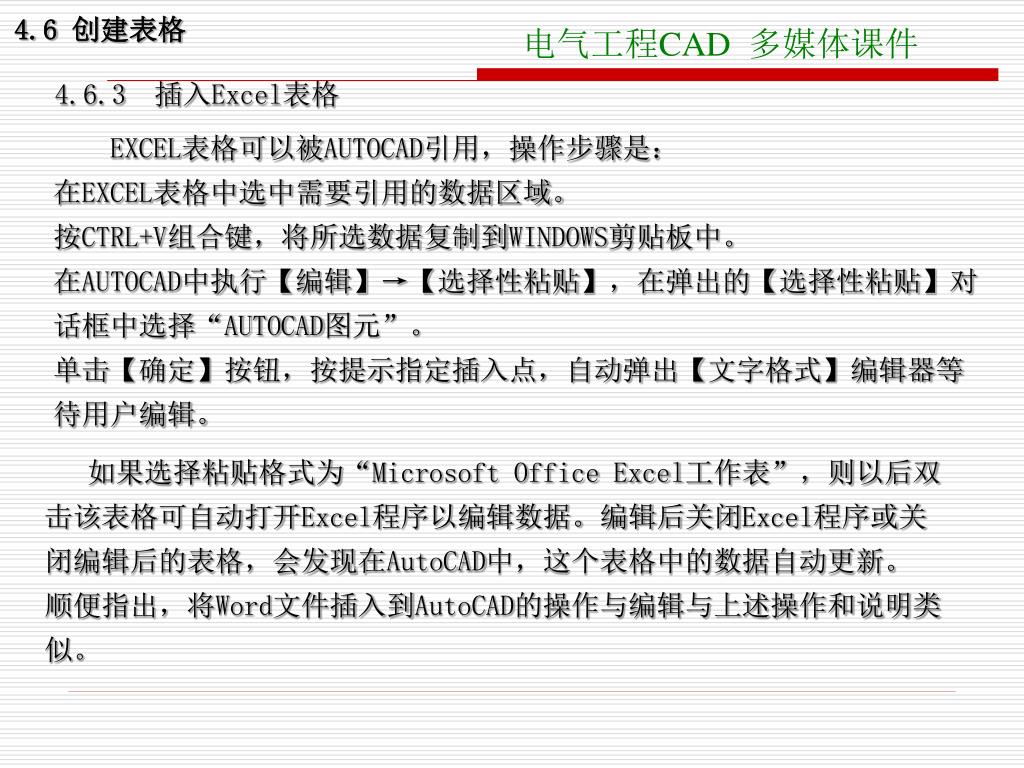

  33. 4.6 创建表格 4.6.3 插入Excel表格 EXCEL表格可以被AUTOCAD引用，操作步骤是： 在EXCEL表格中选中需要引用的数据区域。 按CTRL+V组合键，将所选数据复制到WINDOWS剪贴板中。 在AUTOCAD中执行【编辑】→【选择性粘贴】，在弹出的【选择性粘贴】对话框中选择“AUTOCAD图元”。 单击【确定】按钮，按提示指定插入点，自动弹出【文字格式】编辑器等待用户编辑。 如果选择粘贴格式为“Microsoft Office Excel工作表”，则以后双击该表格可自动打开Excel程序以编辑数据。编辑后关闭Excel程序或关闭编辑后的表格，会发现在AutoCAD中，这个表格中的数据自动更新。 顺便指出，将Word文件插入到AutoCAD的操作与编辑与上述操作和说明类似。

  34. 本章小结
