和田地区设施农业修建标准 张鹤云(2006.2.20) 和田地区农业局 和田地区科技开发中心 http//www.htnj110.com 电话：2033110
主要内容 • 本文所用术语的含义。 • 墙体温室的建造标准。
棉被 14º 21.8º 后屋面 38º 26.6º 1.3m 2.4 m 3m 2.4m 2m 1.5m 0.8m 0.55m 2.0m 8m 温室结构简易剖面图

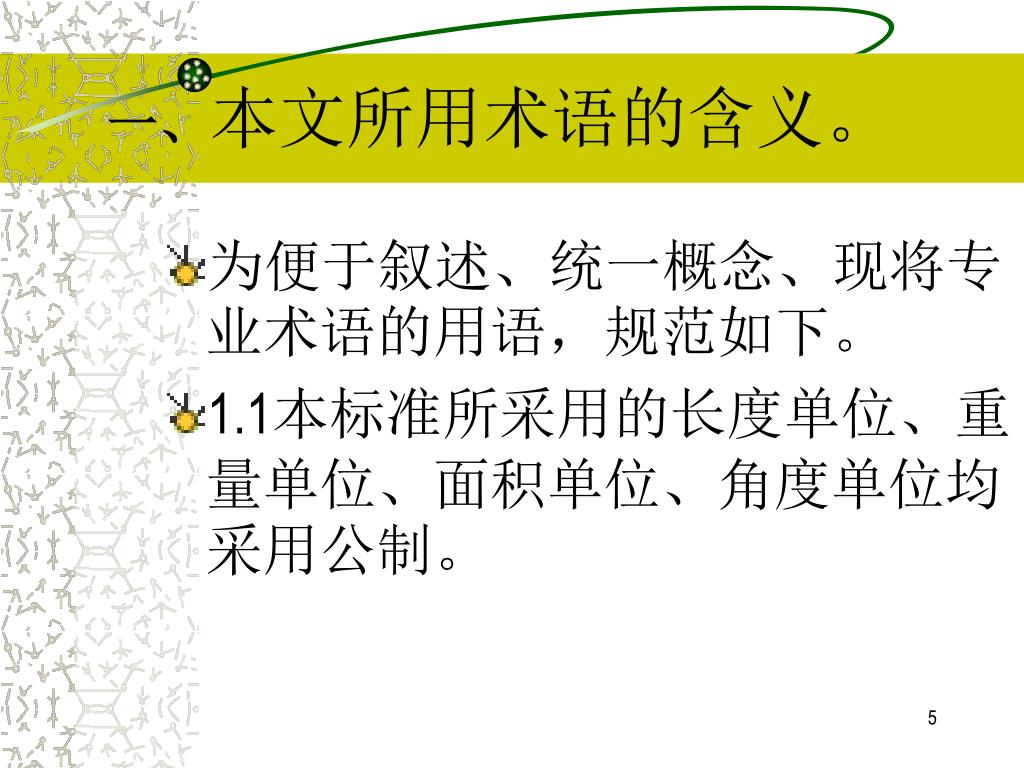

一、本文所用术语的含义。 • 为便于叙述、统一概念、现将专业术语的用语，规范如下。 • 1.1本标准所采用的长度单位、重量单位、面积单位、角度单位均采用公制。
即分别为毫米、厘米、米；公斤、吨；平方米（667㎡＝1亩）；度 °。时间单位：北京时间，24小时制。温度单位：摄氏温度 ℃。即分别为毫米、厘米、米；公斤、吨；平方米（667㎡＝1亩）；度 °。时间单位：北京时间，24小时制。温度单位：摄氏温度 ℃。
1.2设施农业：是指在不适宜农作物生长发育的寒冷或炎热季节，利用保温、防寒或降温、防雨设施、设备，人为地创造适宜农作物生长发育的小气候环境，不受或少受自然季节的影响而进行的农作物生产，称之为设施农业。1.2设施农业：是指在不适宜农作物生长发育的寒冷或炎热季节，利用保温、防寒或降温、防雨设施、设备，人为地创造适宜农作物生长发育的小气候环境，不受或少受自然季节的影响而进行的农作物生产，称之为设施农业。
在此一指在和田地区由土墙体、拱架、塑料棚膜、覆盖物等为主构成的墙体型墙体温室大棚，简称墙体温室、温室。二指由拱架、棚膜构成的塑料拱棚，简称拱棚。在此一指在和田地区由土墙体、拱架、塑料棚膜、覆盖物等为主构成的墙体型墙体温室大棚，简称墙体温室、温室。二指由拱架、棚膜构成的塑料拱棚，简称拱棚。
1.3墙体温室的长度、高度、宽度：长度指东西山墙内侧之间的距离；高度指温室内的地面到温室屋脊最高点的垂直距离；宽度指从温室南内侧到后墙内侧的水平距离。1.3墙体温室的长度、高度、宽度：长度指东西山墙内侧之间的距离；高度指温室内的地面到温室屋脊最高点的垂直距离；宽度指从温室南内侧到后墙内侧的水平距离。

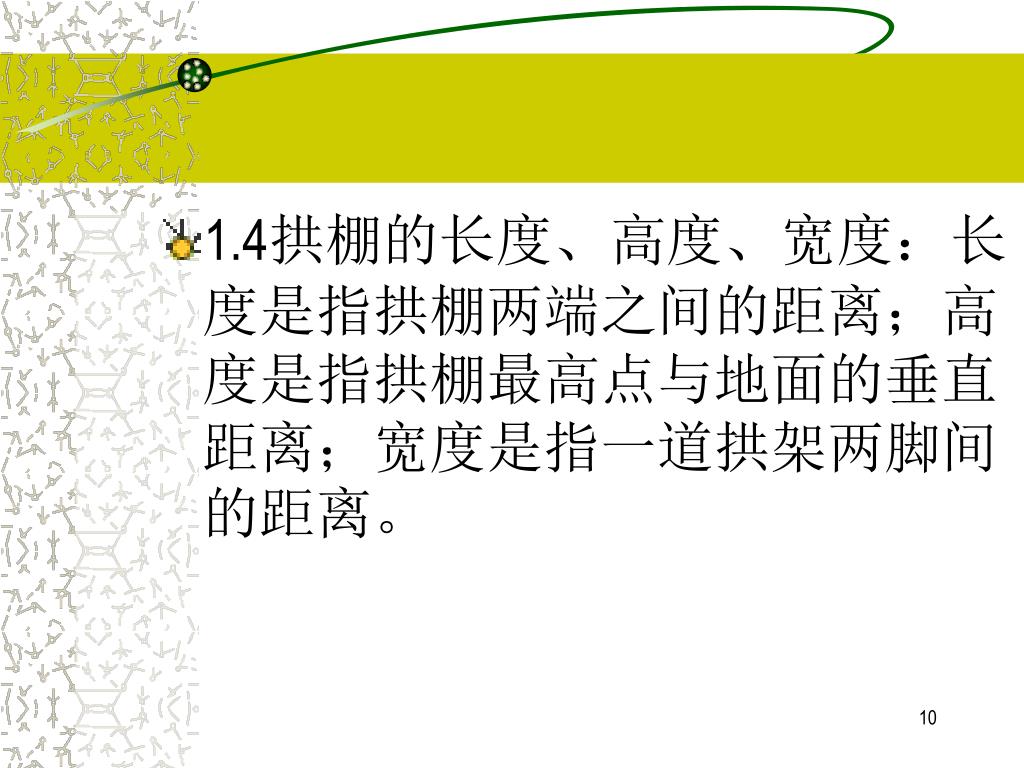

1.4拱棚的长度、高度、宽度：长度是指拱棚两端之间的距离；高度是指拱棚最高点与地面的垂直距离；宽度是指一道拱架两脚间的距离。1.4拱棚的长度、高度、宽度：长度是指拱棚两端之间的距离；高度是指拱棚最高点与地面的垂直距离；宽度是指一道拱架两脚间的距离。
1.5拱架：拱架是指构成温室屋面的框架材料，有木材、竹材、钢筋混凝土构件等材料。1.5拱架：拱架是指构成温室屋面的框架材料，有木材、竹材、钢筋混凝土构件等材料。
1.6覆盖物与棚膜：是指覆盖在温室上的保温材料，由棉被、草帘（簾）塑料布、无纺布等构成；棚膜是指具有一定强度、透明、防雾、无滴水的聚氯乙烯塑料膜。1.6覆盖物与棚膜：是指覆盖在温室上的保温材料，由棉被、草帘（簾）塑料布、无纺布等构成；棚膜是指具有一定强度、透明、防雾、无滴水的聚氯乙烯塑料膜。
1.7后坡仰角：温室后屋面与后墙顶部水平线的夹角称为后坡仰角。1.7后坡仰角：温室后屋面与后墙顶部水平线的夹角称为后坡仰角。 1.8、通风口与烟道：为调节棚内温度、湿度和有害气体而预留的交换棚内外空气的通道称为通风口。在温室后墙上为采用煤炉加温而预留的炉筒口称为烟道。
1.9压膜绳：为防风压在棚膜上的绳子。 1.10弧度：从温室最高的屋脊处到温室前墙，拱杆的高度由高逐渐降低，形成的一条理论曲线，称之为弧度。
按标准弧度安装的拱杆和棚膜可以使太阳光最大限度地进入棚内，满足作物生长对阳光的需求。按标准弧度安装的拱杆和棚膜可以使太阳光最大限度地进入棚内，满足作物生长对阳光的需求。 1.11入射角：阳光进入棚膜的直线与垂直于前屋面直线之间的夹角称为入射角。
二、墙体温室的建造标准 • 2. 1环境标准。 • 2.2温室墙体的建造标准。 • 2.3架材标准。 • 2.4铁丝标准 。 • 2.5覆盖物标准。 • 2.6后坡标准。 • 2.7其他标准 • 2.8修建程序 。
墙体温室主要由墙体、拱架、拱杆、铁丝和覆盖物组成。为了使所建墙体温室能在冬季低温满足作物生长的需求，今后所建温室的长度应在60米；宽度8.0米；后墙高度在2.0米。墙体温室主要由墙体、拱架、拱杆、铁丝和覆盖物组成。为了使所建墙体温室能在冬季低温满足作物生长的需求，今后所建温室的长度应在60米；宽度8.0米；后墙高度在2.0米。
后坡仰角在38°－42°。拱杆长9米。（据资料介绍清晨8点调查，室外温度零下-12℃时，32米、43米、51米、61米的室内温度分别是1.2℃；5.3℃；8.1℃；8.7℃）。后坡仰角在38°－42°。拱杆长9米。（据资料介绍清晨8点调查，室外温度零下-12℃时，32米、43米、51米、61米的室内温度分别是1.2℃；5.3℃；8.1℃；8.7℃）。
2. 1环境标准 • 温室建造场地的要求：温室属于固定设施，对场地要求比较严格，必须选择在地势平坦、土层深厚土质肥沃、避风向阳、排灌水方便、水电源好、交通便利、远离高大建筑物、远离林带及污染源的地方修建。为了以后能够规模开发，修建的土地应相对集中。
2.1.2温室间隔距离：集中连片建造的温室，为防止相互遮阴，前后栋间隔距离应不小于温室后墙高度的2倍左右（5.5米），一般以下午18点时，前栋温室不遮挡后排温室为宜。2.1.2温室间隔距离：集中连片建造的温室，为防止相互遮阴，前后栋间隔距离应不小于温室后墙高度的2倍左右（5.5米），一般以下午18点时，前栋温室不遮挡后排温室为宜。
2.1.3温室建造时间：建造温室宜早不宜晚，否则因墙体没有完全干透，一方面扣膜后湿度大、升温慢，作物易感染病害，温室生产性能降低；另一方面，冬季上冻后墙体会膨胀，缩短温室使用寿命。在和田地区一般在开春后就可以修建墙体。2.1.3温室建造时间：建造温室宜早不宜晚，否则因墙体没有完全干透，一方面扣膜后湿度大、升温慢，作物易感染病害，温室生产性能降低；另一方面，冬季上冻后墙体会膨胀，缩短温室使用寿命。在和田地区一般在开春后就可以修建墙体。
2.2温室墙体的建造标准。 • 因投入成本所限，和田地区的墙体温室均为泥土墙体。由后墙和东西山墙组成。原则是墙体的厚度要大于当地最大冻土层深度的2倍（和田市冻土层的深度是0.6—0.8米）。后墙顶宽1.0米，底部因土质的不同不作限制，一般底宽2-2.5米。后墙高2.0米，（待后坡搭建好

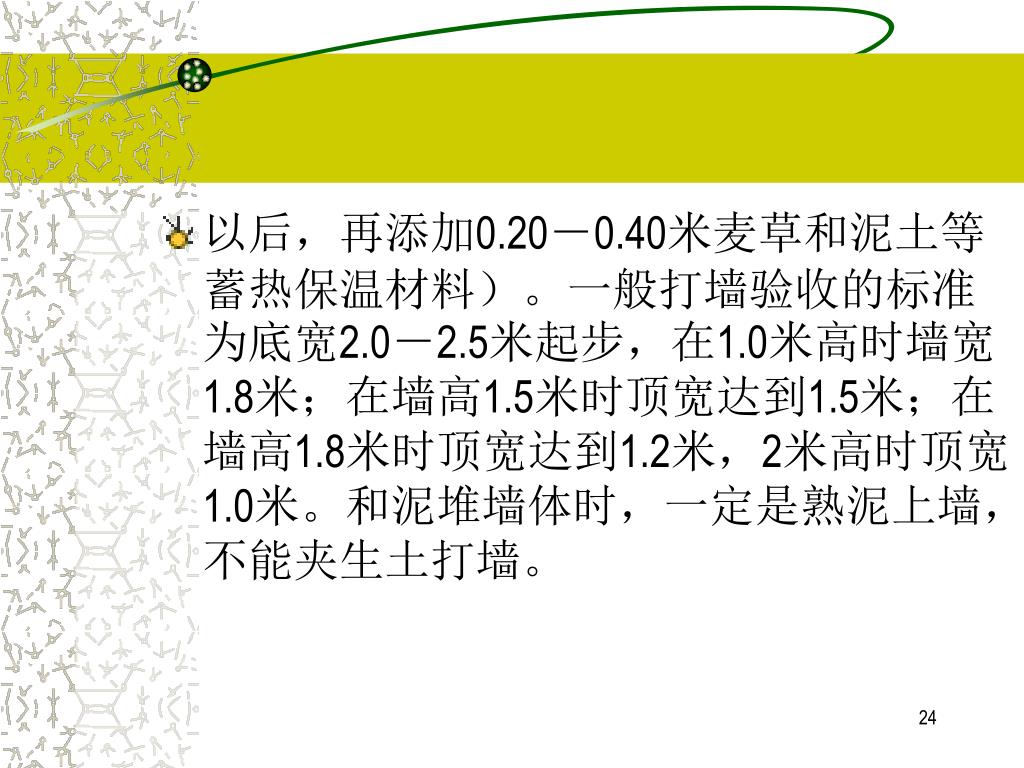

以后，再添加0.20－0.40米麦草和泥土等蓄热保温材料）。一般打墙验收的标准为底宽2.0－2.5米起步，在1.0米高时墙宽1.8米；在墙高1.5米时顶宽达到1.5米；在墙高1.8米时顶宽达到1.2米，2米高时顶宽1.0米。和泥堆墙体时，一定是熟泥上墙，不能夹生土打墙。以后，再添加0.20－0.40米麦草和泥土等蓄热保温材料）。一般打墙验收的标准为底宽2.0－2.5米起步，在1.0米高时墙宽1.8米；在墙高1.5米时顶宽达到1.5米；在墙高1.8米时顶宽达到1.2米，2米高时顶宽1.0米。和泥堆墙体时，一定是熟泥上墙，不能夹生土打墙。

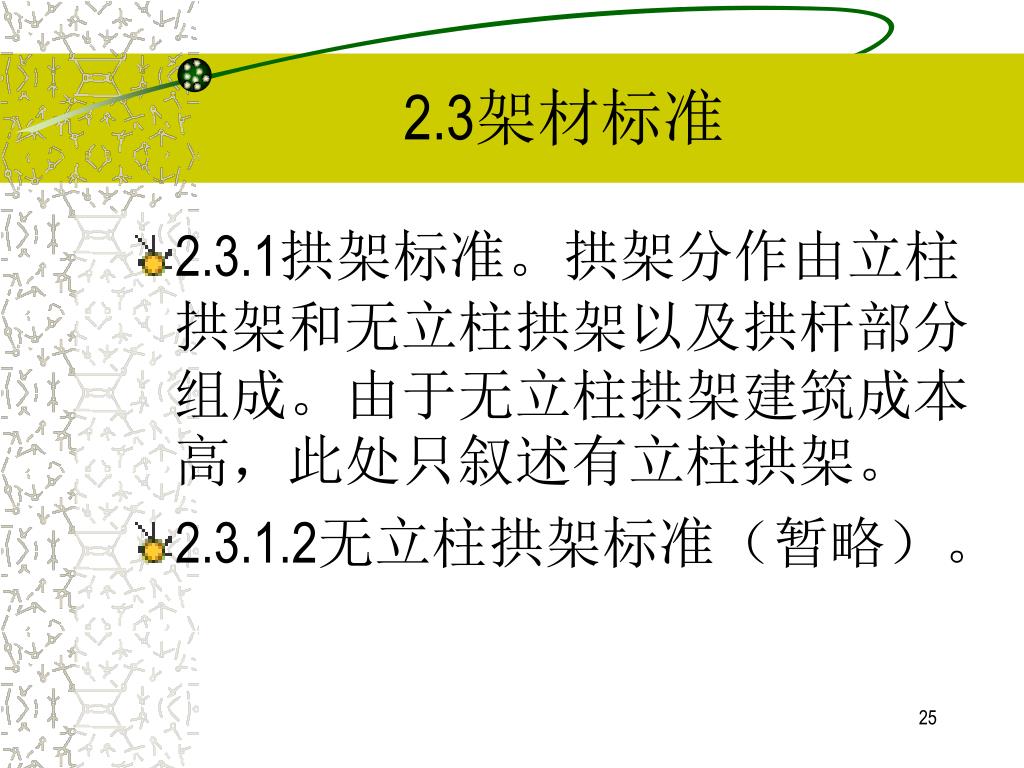

2.3架材标准 • 2.3.1拱架标准。拱架分作由立柱拱架和无立柱拱架以及拱杆部分组成。由于无立柱拱架建筑成本高，此处只叙述有立柱拱架。 • 2.3.1.2无立柱拱架标准（暂略）。

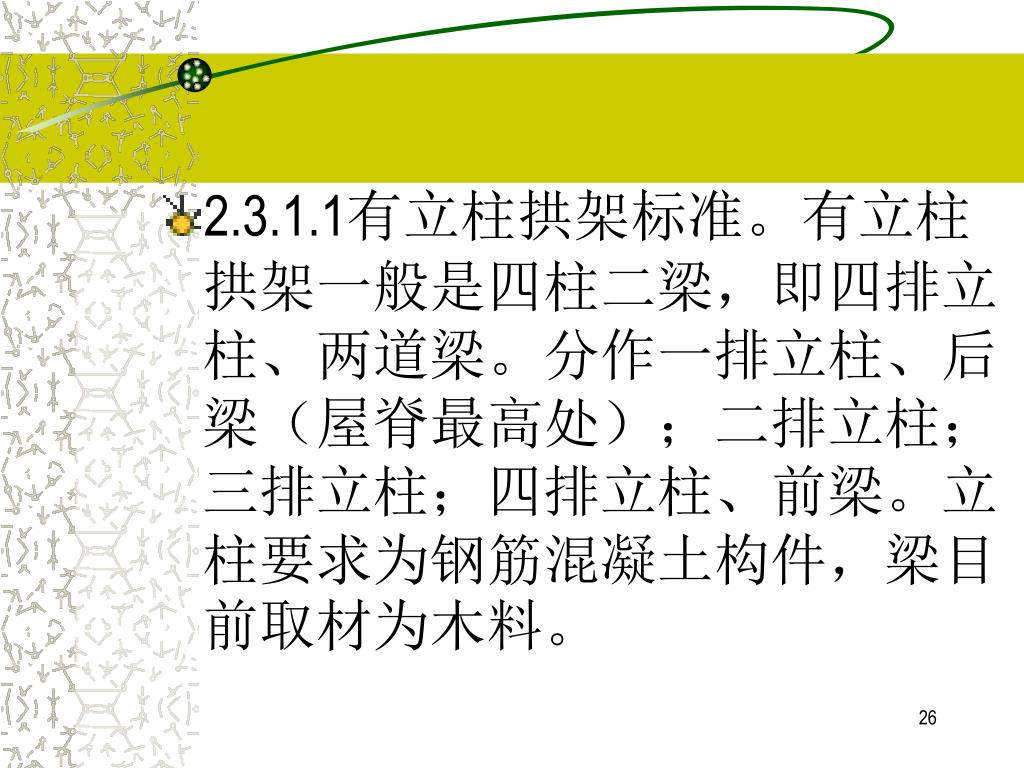

2.3.1.1有立柱拱架标准。有立柱拱架一般是四柱二梁，即四排立柱、两道梁。分作一排立柱、后梁（屋脊最高处）；二排立柱；三排立柱；四排立柱、前梁。立柱要求为钢筋混凝土构件，梁目前取材为木料。2.3.1.1有立柱拱架标准。有立柱拱架一般是四柱二梁，即四排立柱、两道梁。分作一排立柱、后梁（屋脊最高处）；二排立柱；三排立柱；四排立柱、前梁。立柱要求为钢筋混凝土构件，梁目前取材为木料。
2.3.1.2立柱采用空心水泥立柱，第一排立柱的粗度为外侧为0.12米的正方形，内为直径0.06米的空心圆形，第二、三、四排立柱的粗度均为外侧为0.10米的正方形，内为直径0.06米的空心圆形；2.3.1.2立柱采用空心水泥立柱，第一排立柱的粗度为外侧为0.12米的正方形，内为直径0.06米的空心圆形，第二、三、四排立柱的粗度均为外侧为0.10米的正方形，内为直径0.06米的空心圆形；
第一排立柱高3.0米（地面高度，后同）、第二排立柱高2.4米（距第一排立柱约2.5米）、第三排立柱高1.5米（距第二排立柱约2.5米） ；第四排立柱高0.8米（位于前屋面最前端）。第一排立柱之间间距1.8米，第二、三排、四排间距3.6米。
2. 3.1.3梁：全部取用木材。四排梁的长度与后墙外侧长度等同。直径要求：后梁0.15米、前梁0.05米。 2. 3.1.4拱杆标准：拱杆多采用木材、竹材、钢筋混凝土构件。因目前采用竹材、钢筋混凝土构件较少，此处只叙述木材拱杆。
2. 3.1.4 .1拱杆的长度、直径。主拱杆用木材，长度要求为9米，直径（头尾）0.10—0.06米。主拱杆按弧度要求直接安装在立柱上，每棚需17根。副拱杆可用木材或竹材，直径0.03米，间距0.6米，每棚需80根。 2.3.1.4.2竹材：（暂略）。 2.3.1.4.3钢筋混凝土构件：（暂略）。
2.4铁丝标准 • 为加固拱架降低建棚成本并拉紧棚膜，建温室中要使用部分铁丝和钢丝，拉在前后屋面上的使用钢丝，其标准是直径2.5毫米的度锌中炭钢。每棚需120 公斤（约2880米）。用于绑扶固定的使用8号铁丝，每棚需20公斤。
2.5覆盖物标准 2.5.1棚膜标准。棚膜是指具有一定强度、透明（透光率高）、防雾、抗老化、无滴水、不结露的聚氯乙烯塑料膜。棚膜总宽和总长要比前屋面的宽和温室（长）多一些，让薄膜包被一部分山墙和后坡。
2.5.2保温材料标准。棚膜上覆盖的保温材料分作两种，棉被、草帘。2.5.2保温材料标准。棚膜上覆盖的保温材料分作两种，棉被、草帘。 2.5.2.1棉被标准：棉被长9米；宽1.5米；厚3厘米；重量13.5公斤以上；填充物用等外棉花1公斤/米2；外包棉布（内面用纤维面料）；11道棉绳缝成；可用时间8--10年左右。

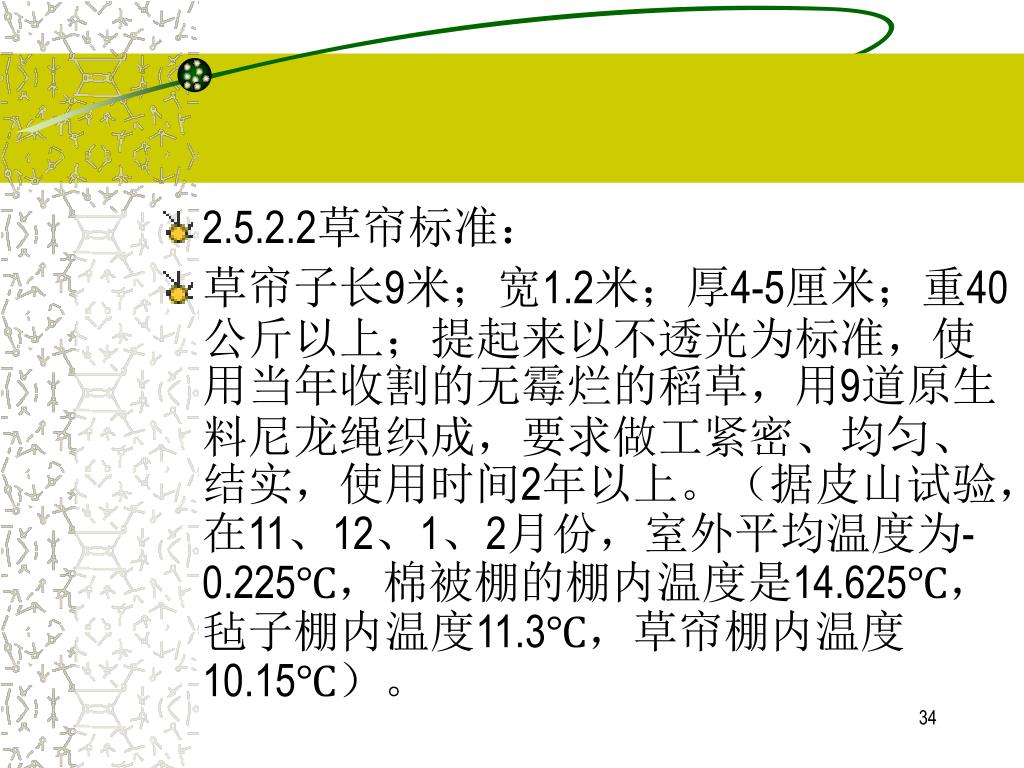

2.5.2.2草帘标准： 草帘子长9米；宽1.2米；厚4-5厘米；重40公斤以上；提起来以不透光为标准，使用当年收割的无霉烂的稻草，用9道原生料尼龙绳织成，要求做工紧密、均匀、结实，使用时间2年以上。（据皮山试验， 在11、12、1、2月份，室外平均温度为-0.225℃，棉被棚的棚内温度是14.625℃，毡子棚内温度11.3℃，草帘棚内温度10.15℃）。
2.6后坡标准 • 后坡标准包括后坡的角度、长度和覆盖厚度。 • 2.6.1角度：和田地区处在北纬34°20＇—39°38＇。适宜建造温室的位置大多在37°左右，故后坡仰角应在38°－42°之间，小于此角度太阳照射不到后墙，会在后坡下形成阴影区影响增温。
2.6.2长度：后坡与后立柱之间的水平距离是1.3米，后坡斜长1.65米（斜坡用材长1.8米）。2.6.2长度：后坡与后立柱之间的水平距离是1.3米，后坡斜长1.65米（斜坡用材长1.8米）。 2.6.3厚度：墙体温室保温防寒能力的强弱，除取决于墙体厚度外，还与后坡的薄厚和宽窄有关。为增强保温防寒能力，后屋面覆盖厚度应在0.4米。
2.7其他标准 • 预留通风口、预留烟道。 • 预留通风口，一般在扣棚膜时在后坡的上边沿预留通风口，宽度0.6米。在修建后坡时预留烟道，一般每棚预留2个相间20米，烟道口直经0.15米，在不升温生火时，将烟道口盖严不能漏风。
2.8修建程序 • 一是按环境标准选好建棚地点； • 二是按温室方位、长宽标准和间隔要求做好规划； • 三是先打墙，再建拱架和后坡，山墙要按拱秆的弧度要求修建。墙体要求7月30日前完成，拱架与后坡、拉铁丝最晚在8月30日前完成，9月20日前完成棚内定植。
四是在9月底10月上旬（和田地区的初霜多在10月3日前后）及时扣膜，扣膜要在晴朗无风的中午进行，这样可使棚膜拉紧，覆盖后棚膜以光滑无褶皱为最佳，11月中旬绷上压膜绳，防风掀膜。四是在9月底10月上旬（和田地区的初霜多在10月3日前后）及时扣膜，扣膜要在晴朗无风的中午进行，这样可使棚膜拉紧，覆盖后棚膜以光滑无褶皱为最佳，11月中旬绷上压膜绳，防风掀膜。
