  1. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ РАКИТИН Игорь Дмитриевич ОАО «СНИИП» СИВОКОНЬ Владимир Петрович ОАО «СНИИП» АНОХИН Алексей Никитич Обнинский институт атомной энергетикиНИЯУ «МИФИ» СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  2. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПУНКТЫ УПРАВЛЕНИЯ, РАБОЧИЕ МЕСТА Объекты Процессы Рабочая среда Анализ Рабочие места Проектирование Человеко-машинный интерфейс Верификация и валидация Средства контроля, управления и обработки информации Оценка и лицензирование Модернизация Процедуры Оперативный персонал, подготовка Коммуникация СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  3. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ НОМЕНКЛАТУРА ТРЕБОВАНИЙ (ПО ГОСТ 20.39.108-85) ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ ЭСТЕТИЧЕСКИЕ ТРЕБОВАНИЯ ТРЕБОВАНИЯ К ОБИТАЕМОСТИ КОМПОЗИЦИЯ ТРЕБОВАНИЯ К ОБИТАЕМОСТИ ПОМЕЩЕНИЙ ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ СЧМ ПРОСТРАНСТВЕННАЯ КОНФИГУРАЦИЯ ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ДЕЯТЕЛЬНОСТИ ОПЕРАТОРА ТРЕБОВАНИЯ К ФАКТОРАМ ВНЕШНЕЙ СРЕДЫ ГРАФИЧЕСКИЕ ЭЛЕМЕНТЫ ТРЕБОВАНИЯ К ТЕХНИЧЕСКИМ СРЕДСТВАМ ДЕЯТЕЛЬНОСТИ ОПЕРАТОРА ЦВЕТОФАКТУРНЫЕ ХАРАКТЕРИСТИКИ ТРЕБОВАНИЯ К ФОРМИРОВАНИЮ И ПОДДЕРЖАНИЮ РАБОТОСПОСОБНОСТИ ОПЕРАТОРОВ СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  4. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ IEC 61839. Functional analysis and assignment. – Geneva, Switzerland: IEC, 2000 IEC 61771.Verification and validation of design. – Geneva, Switzerland: IEC, 1995 IEC 61772.Application of visual display units (VDU). – Geneva, Switzerland: IEC, 1995 IEC 61227.Operator controls. – Geneva, Switzerland: IEC, 1993 IEC 62241.Alarm functions and presentation. – Geneva, Switzerland: IEC, 2004 2009 – вторая редакция 2009 – вторая редакция 2008 – вторая редакция IEC 60964. Design for control rooms of nuclear power plant. – IEC: Geneva, Switzerland, 1989. IEC 60965. Supplementary control points for reactor shutdown without access to the main control room. – IEC: Geneva, Switzerland, 1989. Документы IEC по проектированию БПУ АЭС и его систем (13 шт.)

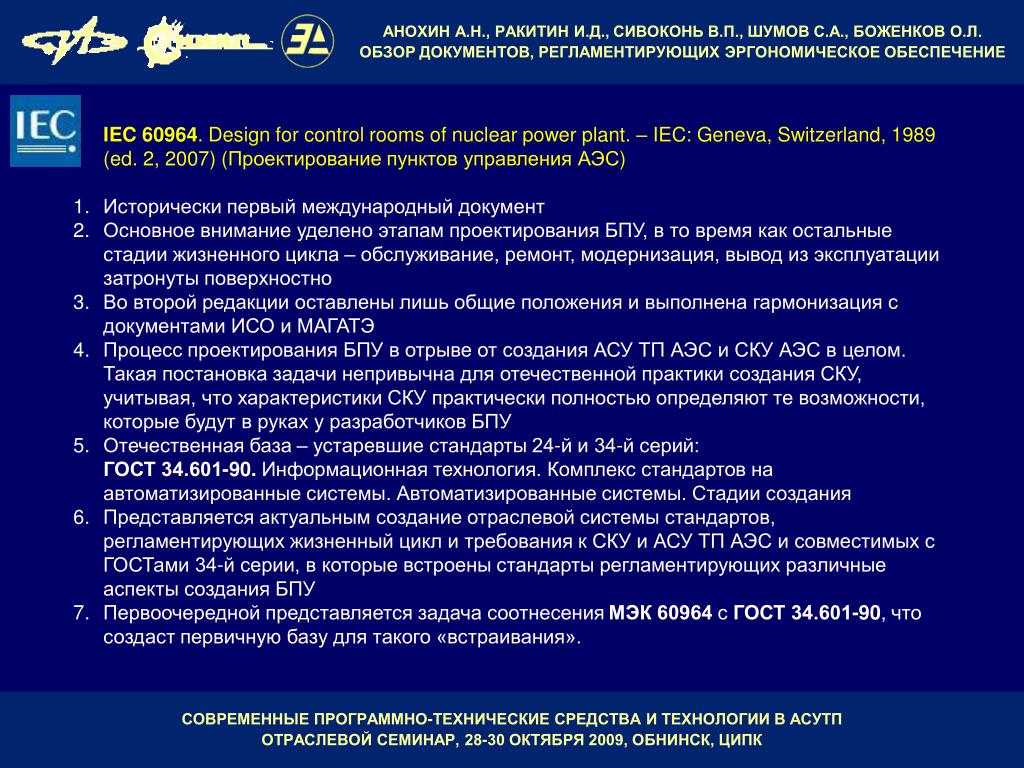

  5. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ IEC 60964. Design for control rooms of nuclear power plant. – IEC: Geneva, Switzerland, 1989 (ed. 2, 2007) (ПроектированиепунктовуправленияАЭС) 1. Исторически первый международный документ 2. Основное внимание уделено этапам проектирования БПУ, в то время как остальные стадии жизненного цикла – обслуживание, ремонт, модернизация, вывод из эксплуатации затронуты поверхностно 3. Во второй редакции оставлены лишь общие положения и выполнена гармонизация с документами ИСО и МАГАТЭ 4. Процесс проектирования БПУ в отрыве от создания АСУ ТП АЭС и СКУ АЭС в целом. Такая постановка задачи непривычна для отечественной практики создания СКУ, учитывая, что характеристики СКУ практически полностью определяют те возможности, которые будут в руках у разработчиков БПУ 5. Отечественная база – устаревшие стандарты 24-й и 34-й серий:ГОСТ 34.601-90. Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания 6. Представляется актуальным создание отраслевой системы стандартов, регламентирующих жизненный цикл и требования к СКУ и АСУ ТП АЭС и совместимых с ГОСТами 34-й серии, в которые встроены стандарты регламентирующих различные аспекты создания БПУ 7. Первоочередной представляется задача соотнесения МЭК 60964 с ГОСТ 34.601-90, что создаст первичную базу для такого «встраивания». СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  6. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ 5 Принципы проектирования БПУ 5.1 Основное назначение БПУ 5.2 Цельфункционального проектированияБПУ 5.3 Требования безопасности 5.4 Требования эффективности и работоспособности 5.5 Требования инженерной психологии 5.6 Требования, связанные с эксплуатацией 5.7 Взаимодействие с другими пунктами контроля и управления 5.8 Учет опыта эксплуатации 6 Функциональное проектирование БПУ 6.2 Функциональный анализ 6.3 Распределение функций 6.4 Верификация распределения функций 6.5 Валидация распределения функций 6.6 Анализработы 7 Функциональные требования к проекту 7.2 Формирование базы данных о возможностях и характеристиках человека 7.3 Расположение, рабочая среда и защита 7.4 Размеры и планировка 7.5 Компоновка панели 7.6 Средства, облегчающие поиск СОИ и ОУ 7.7 Информационные и управляющие системы 7.8 Интеграция ОУ и СОИ 7.9 Системы связи 8 Верификация и валидация системы БПУ в целом СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  7. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ГОСТ Р МЭК 60073–2000. Правила кодирования информации. – М.: Издательство стандартов, 2001. – (Интерфейс человекомашинный. Маркировка и обозначения органов управления и контрольных устройств) ГОСТ Р МЭК 60447–2000. Принципы приведения в действие. – М.: Издательство стандартов, 2001. – (Интерфейс человеко-машинный) Документы IEC по общецелевым ЧМИ (23 шт.)

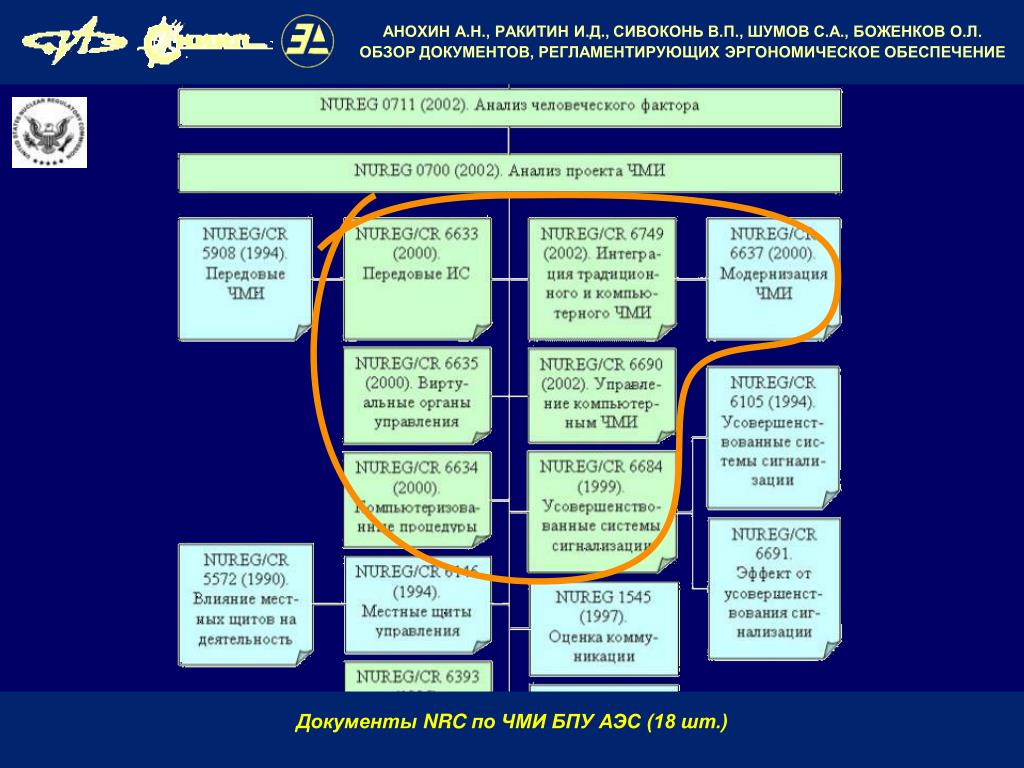

  8. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Документы NRC по ЧМИ БПУ АЭС (18 шт.)

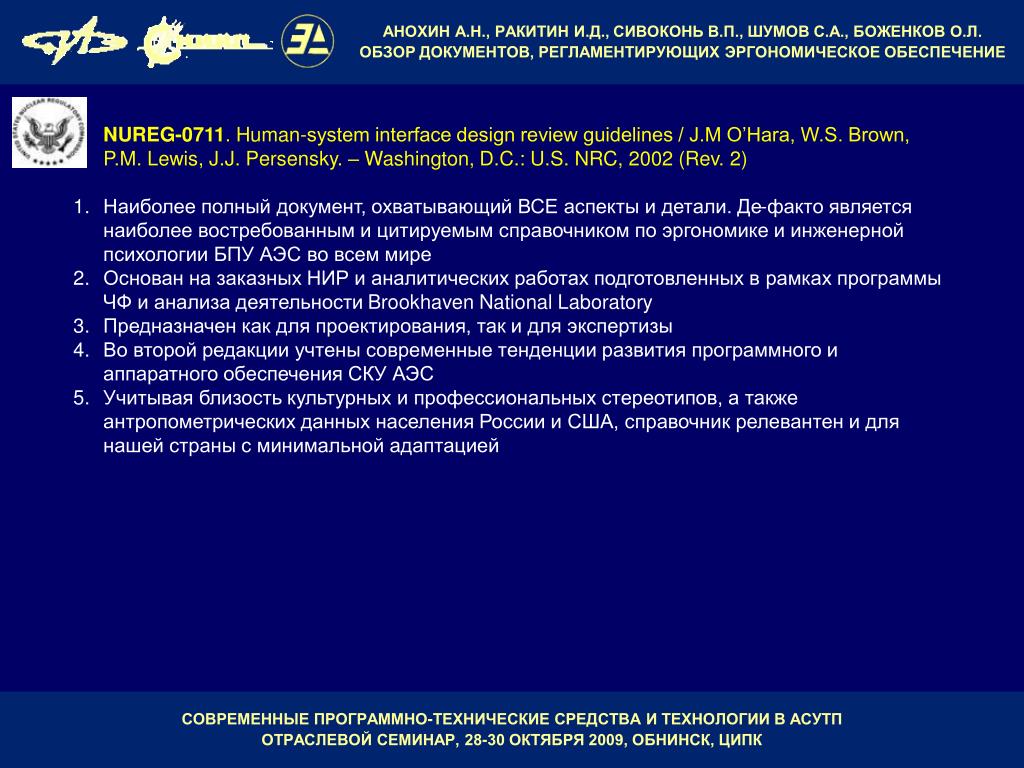

  9. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ NUREG-0711. Human-system interface design review guidelines / J.M O’Hara, W.S. Brown, P.M. Lewis, J.J. Persensky. – Washington, D.C.: U.S. NRC, 2002 (Rev. 2) 1. Наиболее полный документ, охватывающий ВСЕ аспекты и детали. Де-факто является наиболее востребованным и цитируемым справочником по эргономике и инженерной психологии БПУ АЭС во всем мире 2. Основан на заказных НИР и аналитических работах подготовленных в рамках программы ЧФ и анализа деятельности Brookhaven National Laboratory 3. Предназначен как для проектирования, так и для экспертизы 4. Во второй редакции учтены современные тенденции развития программного и аппаратного обеспечения СКУ АЭС 5. Учитывая близость культурных и профессиональных стереотипов, а также антропометрических данных населения России и США, справочник релевантен и для нашей страны с минимальной адаптацией СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  10. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Документы ISO TC 159 – Эргономика (110 шт.)

  11. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Документы ISO TC 159 – Эргономика, SC4 – Эргономика взаимодействия человека с системой,WG 8 – Эргономическое проектирование центров управления

  12. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ 1. ISO 11064-1:2000. Part 1: Principles for the design of control centres. – (Ergonomic design of control centres). 2. ISO 11064-2:2000. Part 2: Principles for the arrangement of control suites. – (Ergonomic design of control centres). 3. ISO 11064-3:1999 (Cor 1:2002). Part 3: Control room layout. – (Ergonomic design of control centres). 4. ISO 11064-4:2004. Part 4: Layout and dimensions of workstations. – (Ergonomic design of control centres). 5. ISO 11064-5. Part 5: Displays and controls. – (Ergonomic design of control centres). 6. ISO 11064-6:2005. Part 6: Environmental requirements for control centres. – (Ergonomic design of control centres). 7. ISO 11064-7:2006. Part 7: Principles for the evaluation of control centres. – (Ergonomic design of control centres). 1. Содержат детальные сведения обо всех аспектах проектирования и модернизации центров управления, без привязки к конкретной отрасли 2. IEC 60964, ed. 2 «привязан» к серии ISO 11064 в части конкретных требований к рабочим местам и ЧМИ 3. В октябре 2010 года в Париже состоится европейская конференция, оргкомитет которой возглавляет председатель рабочей группы WG 8 СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

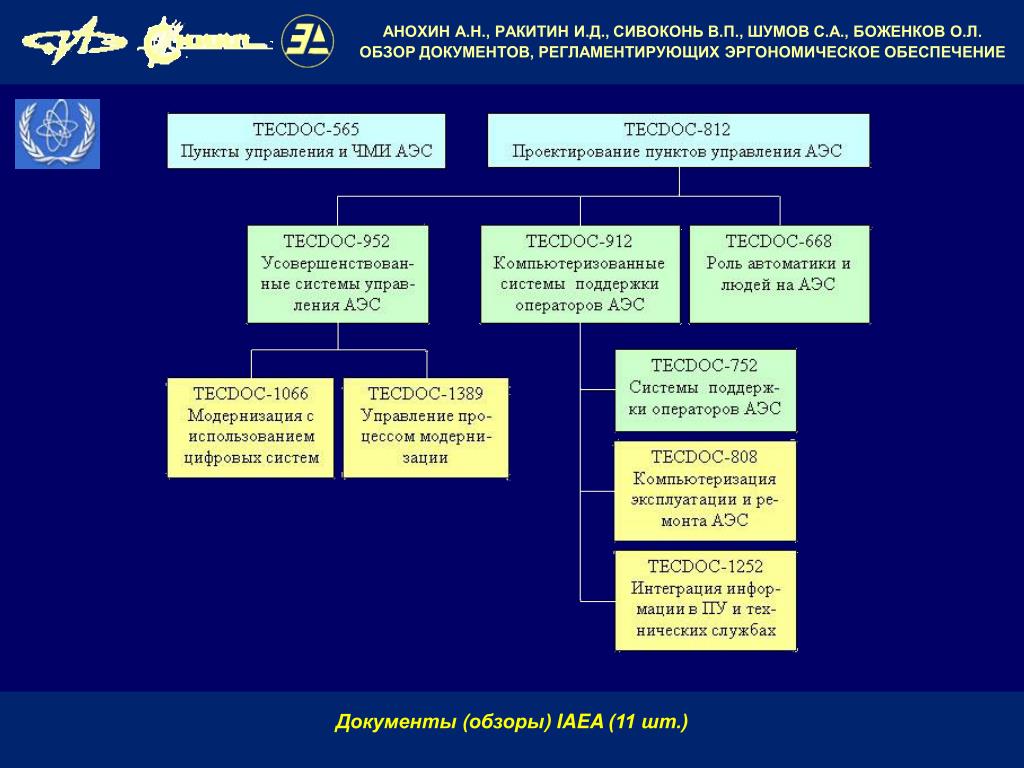

  13. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Документы (обзоры) IAEA (11 шт.)

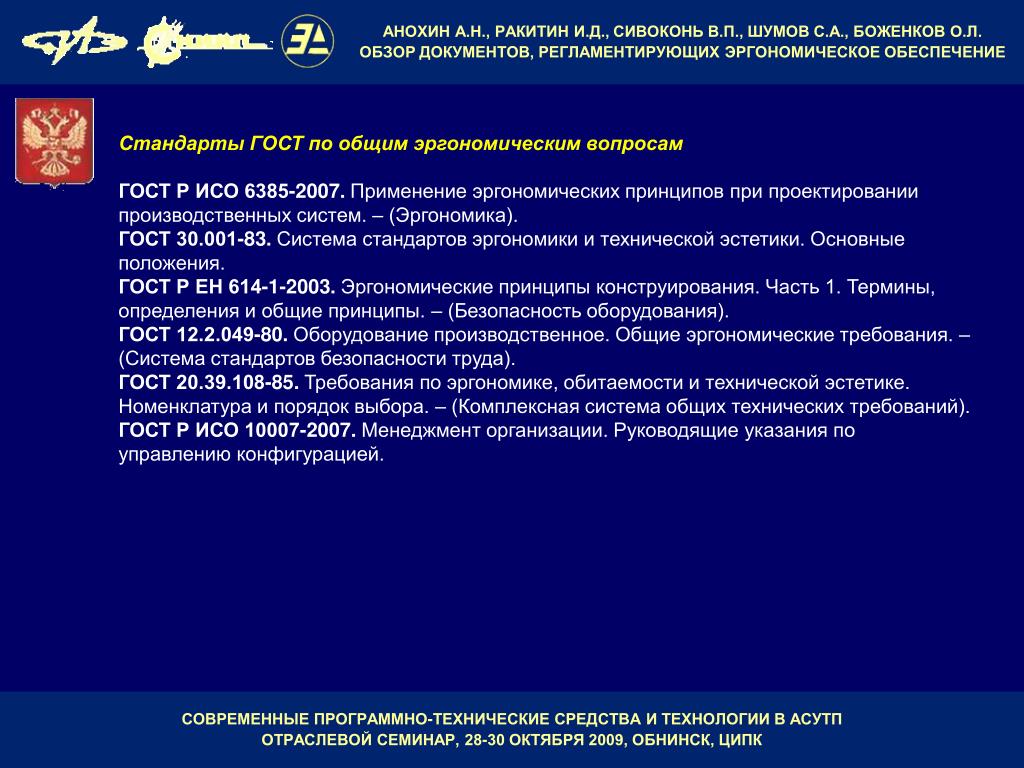

  14. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты ГОСТ по общим эргономическим вопросам ГОСТ Р ИСО 6385-2007. Применение эргономических принципов при проектировании производственных систем. – (Эргономика). ГОСТ 30.001-83. Система стандартов эргономики и технической эстетики. Основные положения. ГОСТ Р ЕН 614-1-2003. Эргономические принципы конструирования. Часть 1. Термины, определения и общие принципы. – (Безопасность оборудования). ГОСТ 12.2.049-80. Оборудование производственное. Общие эргономические требования. – (Система стандартов безопасности труда). ГОСТ 20.39.108-85. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора. – (Комплексная система общих технических требований). ГОСТ Р ИСО 10007-2007. Менеджмент организации. Руководящие указания по управлению конфигурацией. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

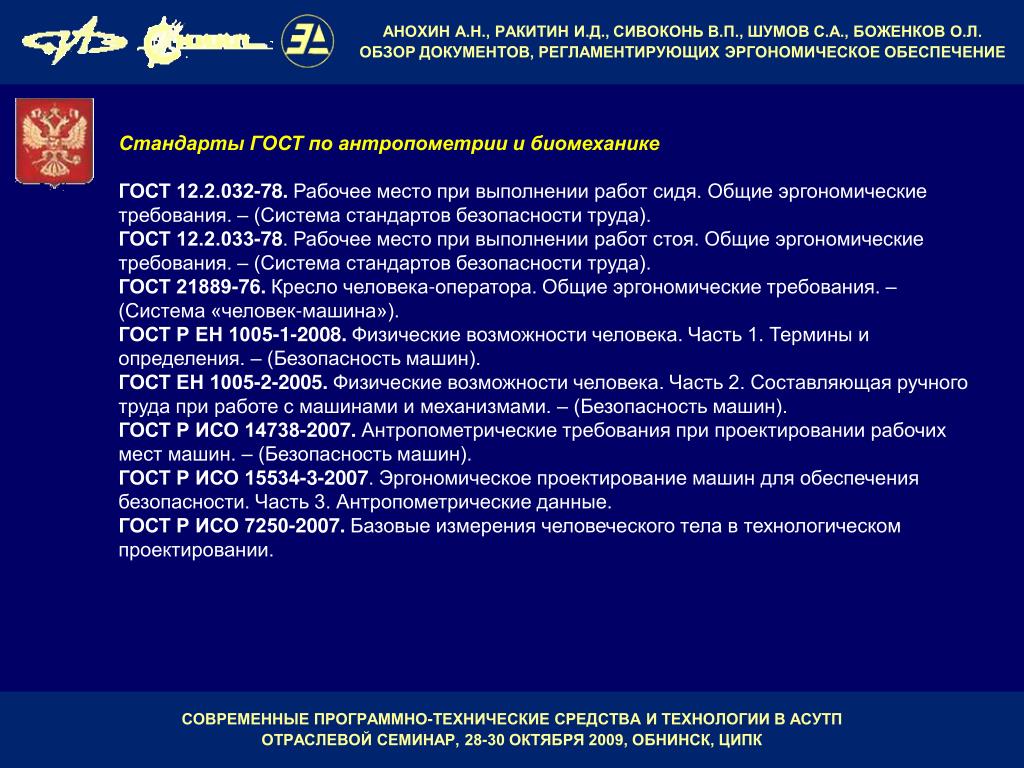

  15. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты ГОСТ по антропометрии и биомеханике ГОСТ 12.2.032-78. Рабочее место при выполнении работ сидя. Общие эргономические требования. – (Система стандартов безопасности труда). ГОСТ 12.2.033-78. Рабочее место при выполнении работ стоя. Общие эргономические требования. – (Система стандартов безопасности труда). ГОСТ 21889-76. Кресло человека-оператора. Общие эргономические требования. – (Система «человек-машина»). ГОСТ Р ЕН 1005-1-2008. Физические возможности человека. Часть 1. Термины и определения. – (Безопасность машин). ГОСТ ЕН 1005-2-2005. Физические возможности человека. Часть 2. Составляющая ручного труда при работе с машинами и механизмами. – (Безопасность машин). ГОСТ Р ИСО 14738-2007. Антропометрические требования при проектировании рабочих мест машин. – (Безопасность машин). ГОСТ Р ИСО 15534-3-2007. Эргономическое проектирование машин для обеспечения безопасности. Часть 3. Антропометрические данные. ГОСТ Р ИСО 7250-2007. Базовые измерения человеческого тела в технологическом проектировании. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

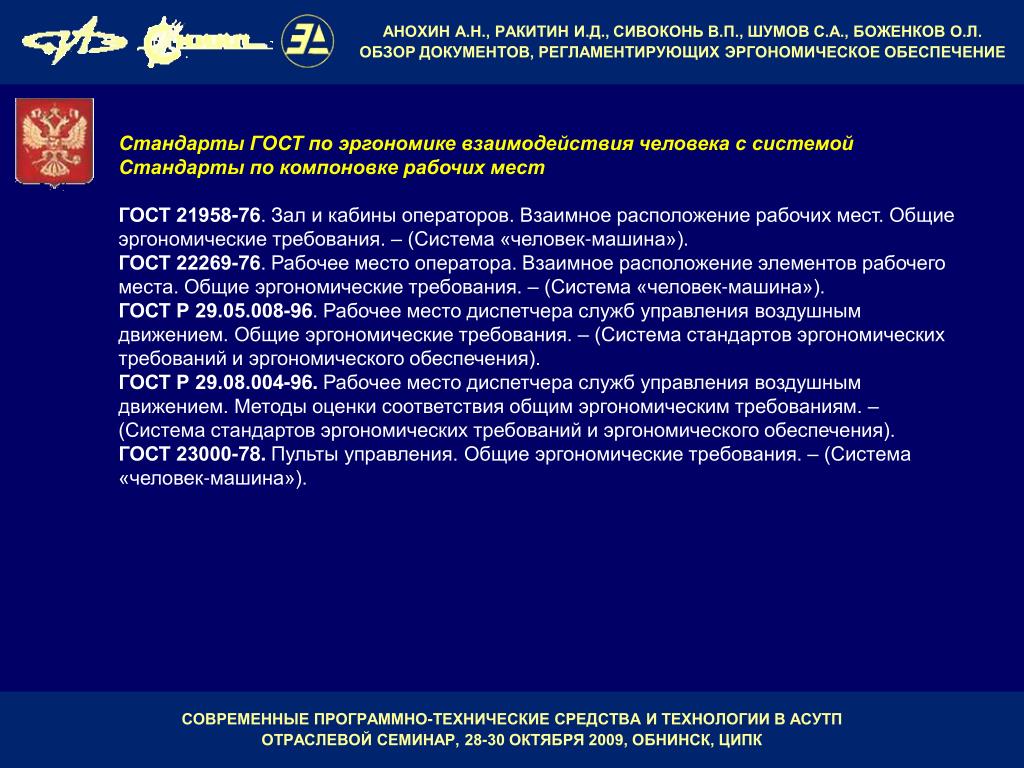

  16. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты ГОСТ по эргономике взаимодействия человека с системой Стандарты по компоновке рабочих мест ГОСТ 21958-76. Зал и кабины операторов. Взаимное расположение рабочих мест. Общие эргономические требования. – (Система «человек-машина»). ГОСТ 22269-76. Рабочее место оператора. Взаимное расположение элементов рабочего места. Общие эргономические требования. – (Система «человек-машина»). ГОСТ Р 29.05.008-96. Рабочее место диспетчера служб управления воздушным движением. Общие эргономические требования. – (Система стандартов эргономических требований и эргономического обеспечения). ГОСТ Р 29.08.004-96. Рабочее место диспетчера служб управления воздушным движением. Методы оценки соответствия общим эргономическим требованиям. – (Система стандартов эргономических требований и эргономического обеспечения). ГОСТ 23000-78. Пульты управления. Общие эргономические требования. – (Система «человек-машина»). СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  17. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты по кодированию информации ГОСТ 21829-76. Кодирование зрительной информации. Общие эргономические требования. – (Система «человек-машина»). ГОСТ Р 12.4.026-2001. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний. – (Система стандартов безопасности труда). (первое издание 1976) ГОСТ 14202-69. Трубопроводы промышленных предприятий. Опознавательная окрас­ка, предупреждающие знаки и маркировочные щитки. ГОСТ 21.206-93. Условные обозначения трубопроводов. – (Система проектной документации для строительства). ГОСТ 21.403-80. Обозначения условные графические в схемах. Оборудование энергетическое. – (Система проектной документации для строительства). … СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

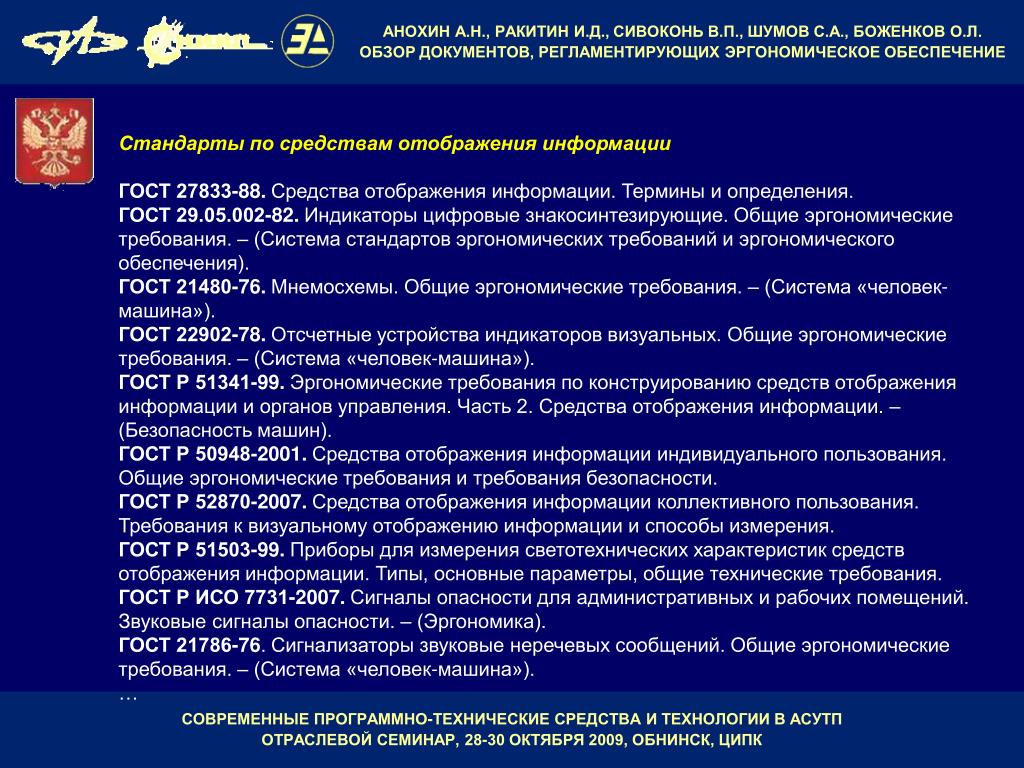

  18. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты по средствам отображения информации ГОСТ 27833-88. Средства отображения информации. Термины и определения. ГОСТ 29.05.002-82. Индикаторы цифровые знакосинтезирующие. Общие эргономические требования. – (Система стандартов эргономических требований и эргономического обеспечения). ГОСТ 21480-76. Мнемосхемы. Общие эргономические требования. – (Система «человек-машина»). ГОСТ 22902-78. Отсчетные устройства индикаторов визуальных. Общие эргономические требования. – (Система «человек-машина»). ГОСТ Р 51341-99. Эргономические требования по конструированию средств отображения информации и органов управления. Часть 2. Средства отображения информации. – (Безопасность машин). ГОСТ Р 50948-2001. Средства отображения информации индивидуального пользования. Общие эргономические требования и требования безопасности. ГОСТ Р 52870-2007. Средства отображения информации коллективного пользования. Требования к визуальному отображению информации и способы измерения. ГОСТ Р 51503-99. Приборы для измерения светотехнических характеристик средств отображения информации. Типы, основные параметры, общие технические требования. ГОСТ Р ИСО 7731-2007. Сигналы опасности для административных и рабочих помещений. Звуковые сигналы опасности. – (Эргономика). ГОСТ 21786-76. Сигнализаторы звуковые неречевых сообщений. Общие эргономические требования. – (Система «человек-машина»). … СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

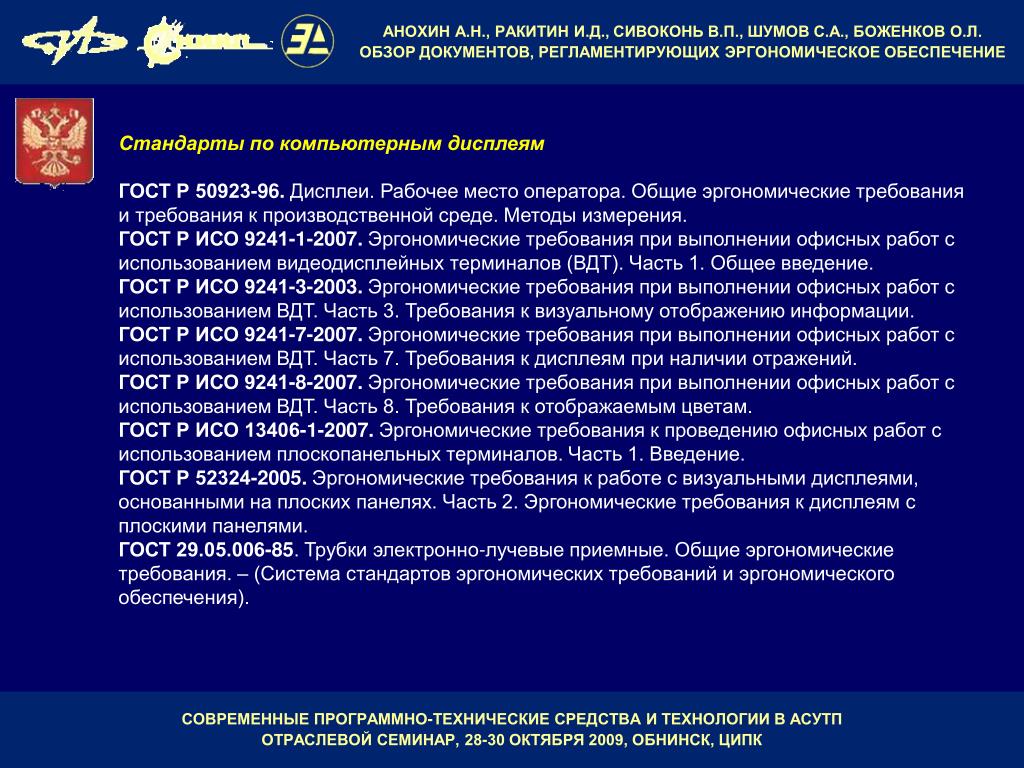

  19. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты по компьютерным дисплеям ГОСТ Р 50923-96. Дисплеи. Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения. ГОСТ Р ИСО 9241-1-2007. Эргономические требования при выполнении офисных работ с использованием видеодисплейных терминалов (ВДТ). Часть 1. Общее введение. ГОСТ Р ИСО 9241-3-2003. Эргономические требования при выполнении офисных работ с использованием ВДТ. Часть 3. Требования к визуальному отображению информации. ГОСТ Р ИСО 9241-7-2007. Эргономические требования при выполнении офисных работ с использованием ВДТ. Часть 7. Требования к дисплеям при наличии отражений. ГОСТ Р ИСО 9241-8-2007. Эргономические требования при выполнении офисных работ с использованием ВДТ. Часть 8. Требования к отображаемым цветам. ГОСТ Р ИСО 13406-1-2007. Эргономические требования к проведению офисных работ с использованием плоскопанельных терминалов. Часть 1. Введение. ГОСТ Р 52324-2005. Эргономические требования к работе с визуальными дисплеями, основанными на плоских панелях. Часть 2. Эргономические требования к дисплеям с плоскими панелями. ГОСТ 29.05.006-85. Трубки электронно-лучевые приемные. Общие эргономические требования. – (Система стандартов эргономических требований и эргономического обеспечения). СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

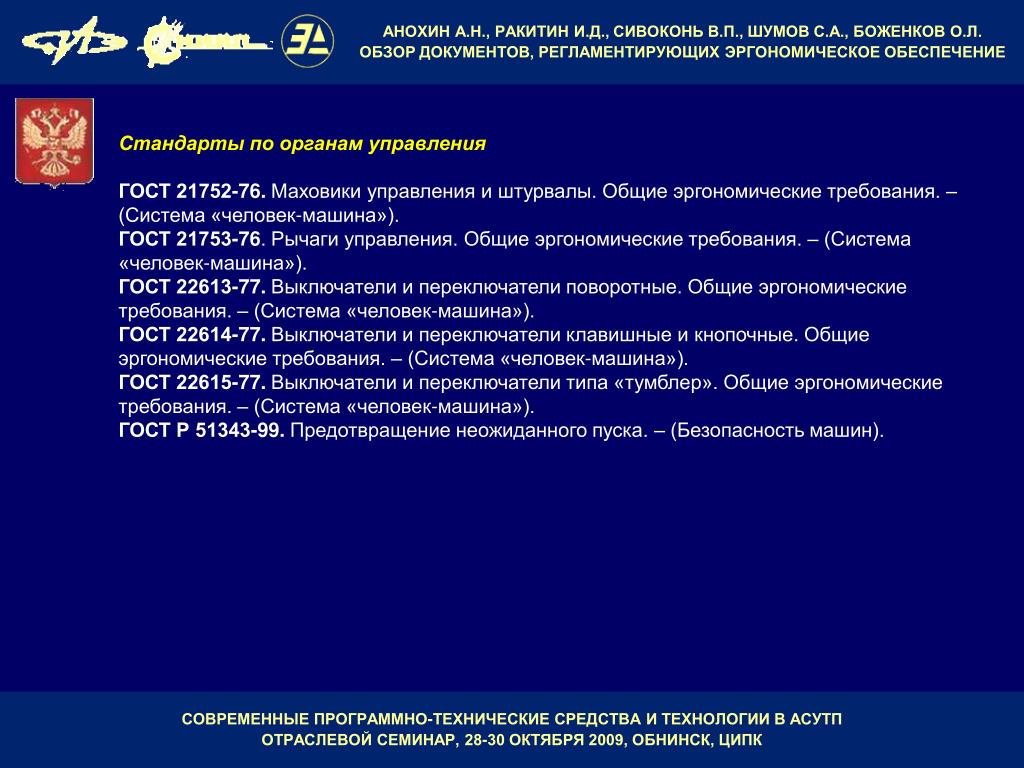

  20. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты по органам управления ГОСТ 21752-76. Маховики управления и штурвалы. Общие эргономические требования. – (Система «человек-машина»). ГОСТ 21753-76. Рычаги управления. Общие эргономические требования. – (Система «человек-машина»). ГОСТ 22613-77. Выключатели и переключатели поворотные. Общие эргономические требования. – (Система «человек-машина»). ГОСТ 22614-77. Выключатели и переключатели клавишные и кнопочные. Общие эргономические требования. – (Система «человек-машина»). ГОСТ 22615-77. Выключатели и переключатели типа «тумблер». Общие эргономические требования. – (Система «человек-ма­шина»). ГОСТ Р 51343-99. Предотвращение неожиданного пуска. – (Безопасность машин). СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

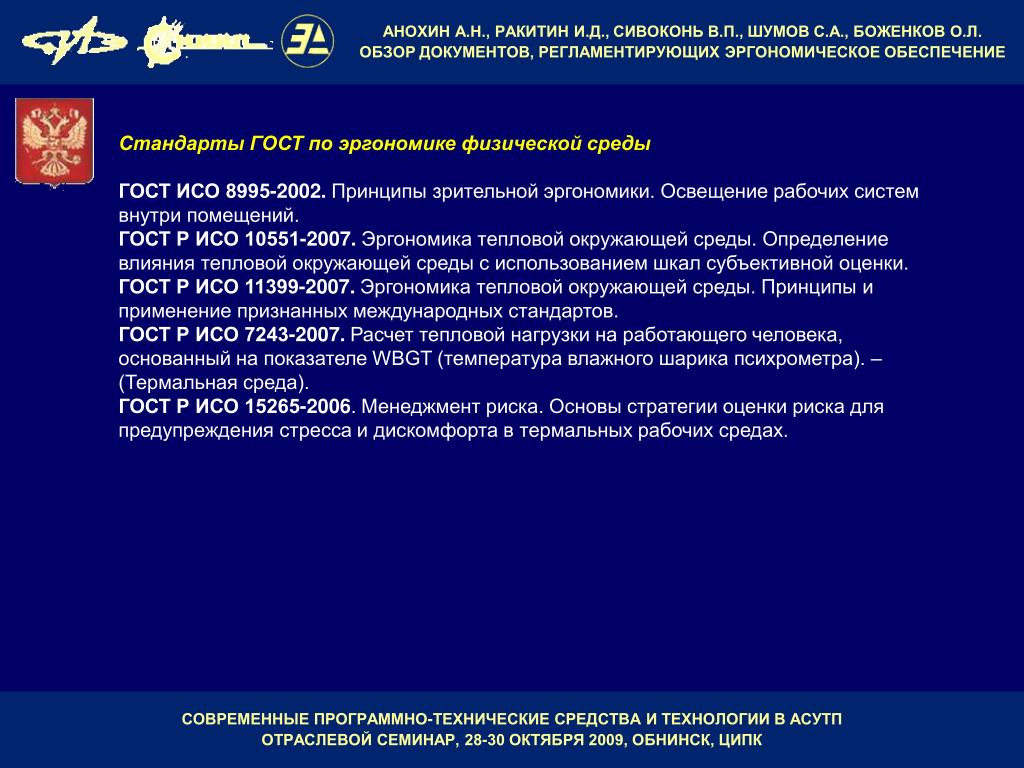

  21. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Стандарты ГОСТ по эргономике физической среды ГОСТ ИСО 8995-2002. Принципы зрительной эргономики. Освещение рабочих систем внутри помещений. ГОСТ Р ИСО 10551-2007. Эргономика тепловой окружающей среды. Определение влияния тепловой окружающей среды с использованием шкал субъективной оценки. ГОСТ Р ИСО 11399-2007. Эргономика тепловой окружающей среды. Принципы и применение признанных международных стандартов. ГОСТ Р ИСО 7243-2007. Расчет тепловой нагрузки на работающего человека, основанный на показателе WBGT (температура влажного шарика психрометра). – (Термальная среда). ГОСТ Р ИСО 15265-2006. Менеджмент риска. Основы стратегии оценки риска для предупреждения стресса и дискомфорта в термальных рабочих средах. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  22. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ В области проектирования БПУ представляется полезной разработка следующих документов: СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

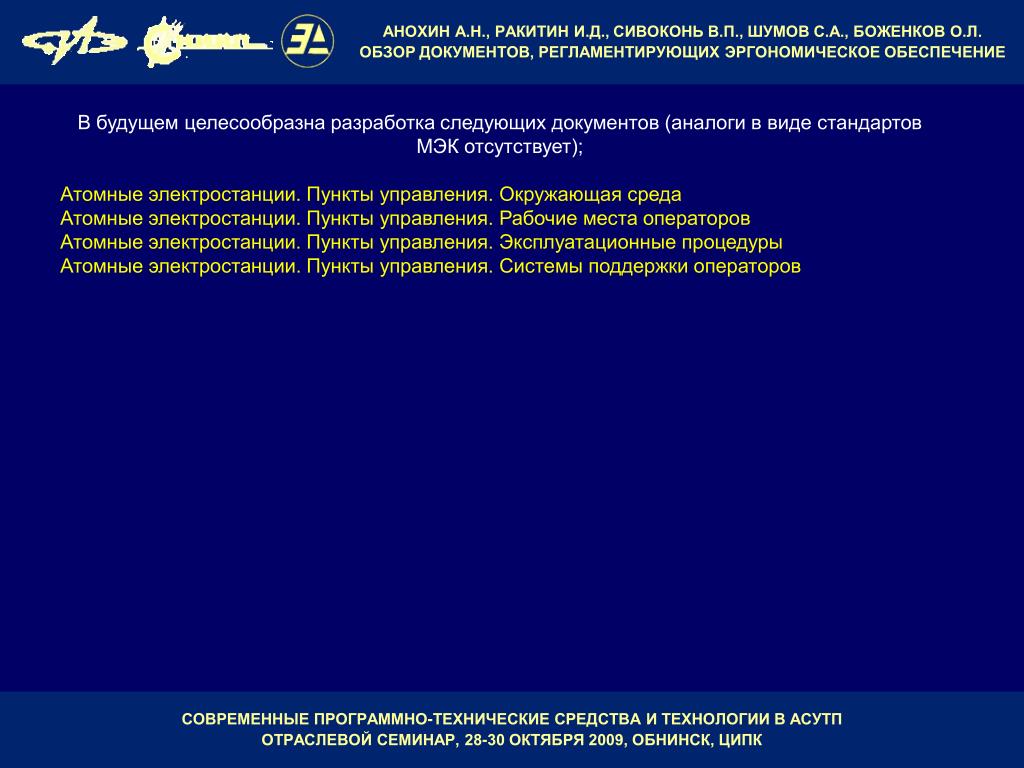

  23. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ В будущем целесообразна разработка следующих документов (аналоги в виде стандартов МЭК отсутствует); Атомные электростанции. Пункты управления. Окружающая среда Атомные электростанции. Пункты управления. Рабочие места операторов Атомные электростанции. Пункты управления. Эксплуатационные процедуры Атомные электростанции. Пункты управления. Системы поддержки операторов СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  24. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Поворот ключа по часовой стрелке открывает, а поворот вентиля – закрывает. Чем руководствовался разработчик, предложивший делать это парой кнопок – стереотипом ключа или вентиля? Прав ли он? СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

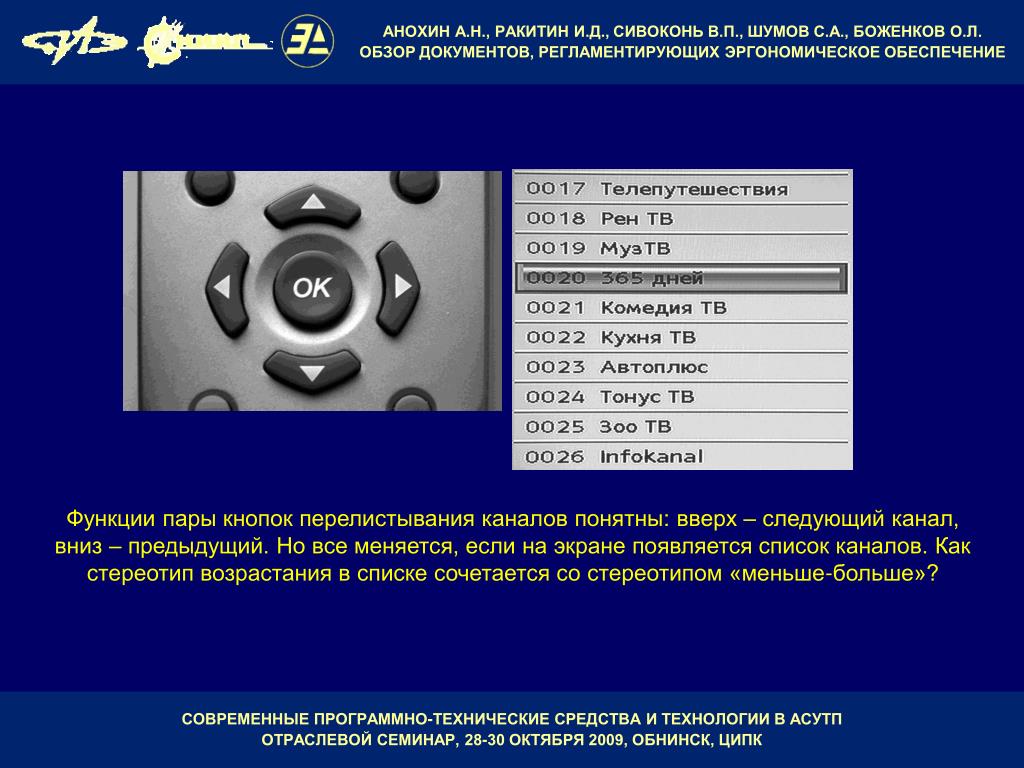

  25. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Функции пары кнопок перелистывания каналов понятны: вверх – следующий канал, вниз – предыдущий. Но все меняется, если на экране появляется список каналов. Как стереотип возрастания в списке сочетается со стереотипом «меньше-больше»? СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

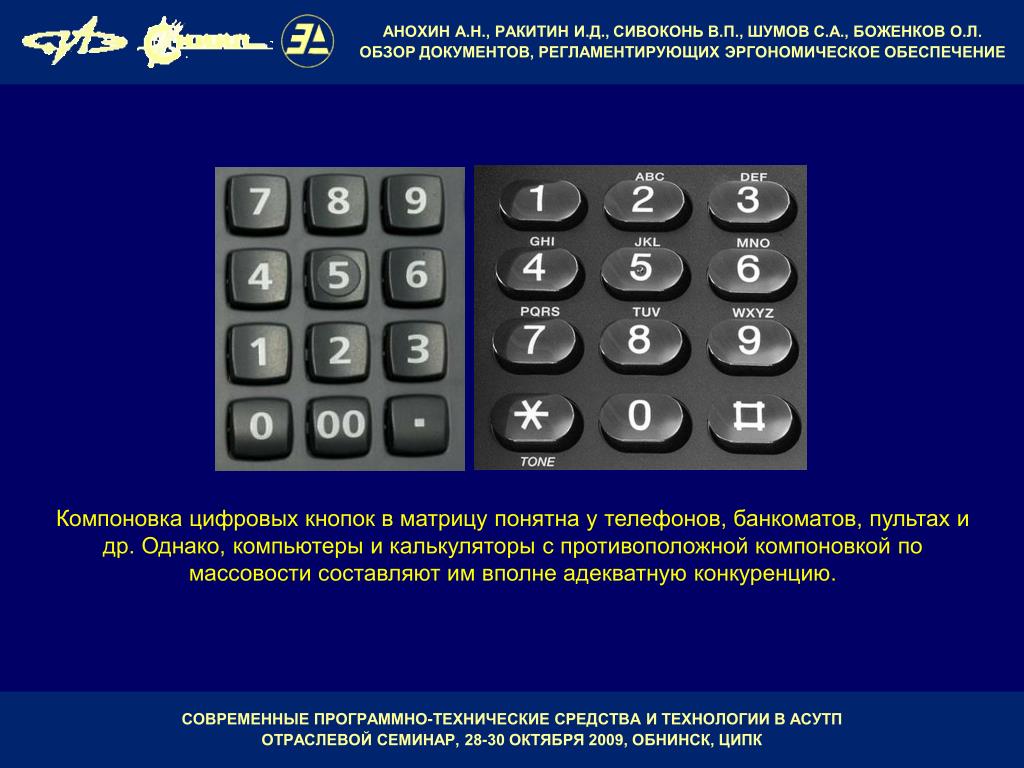

  26. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Компоновка цифровых кнопок в матрицу понятна у телефонов, банкоматов, пультах и др. Однако, компьютеры и калькуляторы с противоположной компоновкой по массовости составляют им вполне адекватную конкуренцию. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  27. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Никто не скажет однозначно, как лучше располагать эти ключи друг относительно друга. Но здравый смысл подсказывает: это нужно делать везде одинаково. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  28. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Но не всякое относительное размещение правильное: проблема может проявиться с другой стороны – нарушение ритма СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  29. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Достаточно расположить ключи, относящиеся к одному агрегату друг под другом – и все в порядке! Но это только кажется на первый взгляд. И здесь можно напортачить. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  30. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Все знают, что увеличение номера должно быть слева-направо или сверху-вниз. Но, даже если это не так, то все должно быть одинаковым. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

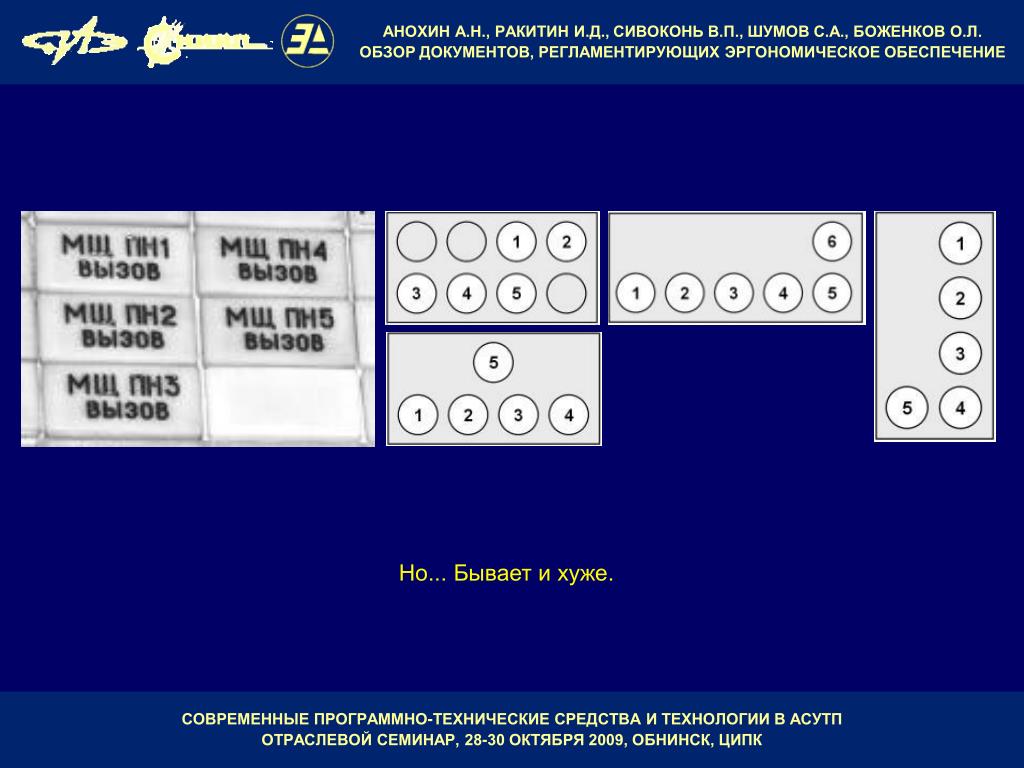

  31. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Но... Бывает и хуже. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

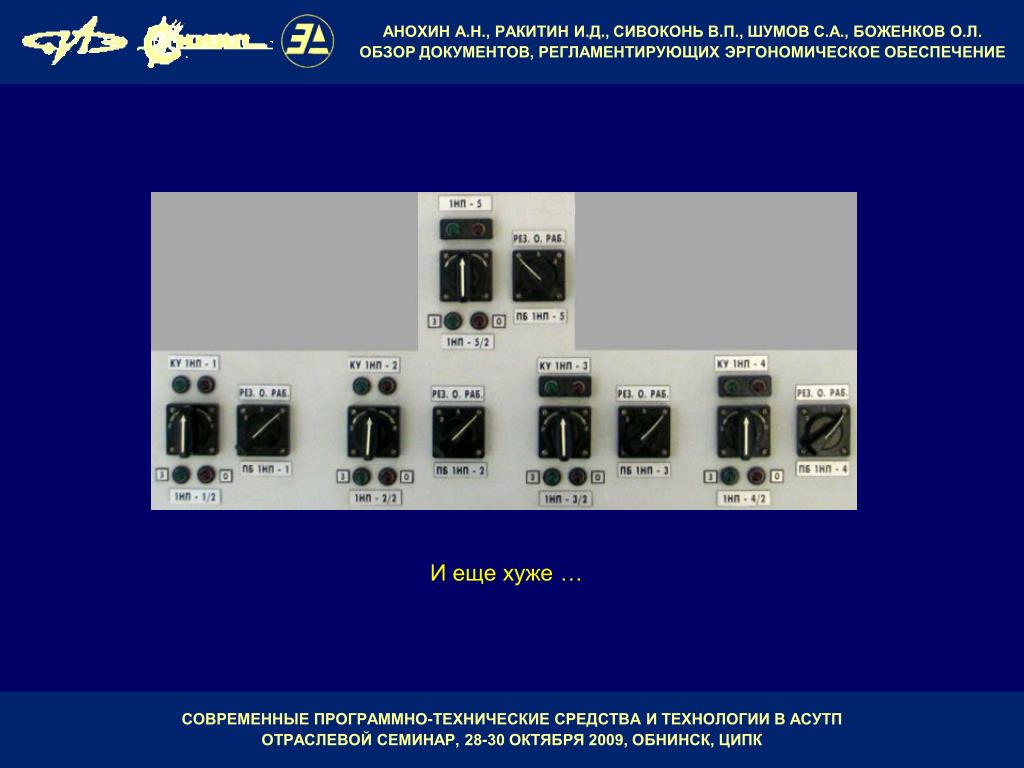

  32. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ И еще хуже … СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

  33. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ Рекомендация о том, что компоновка ОУ должна соответствовать расположению мнемознаков, здесь не выполняется. Более того, это не всегда выполнимо, т.к. компоновка мнемосхемы и компоновка ОУ подчиняются разным законам. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК

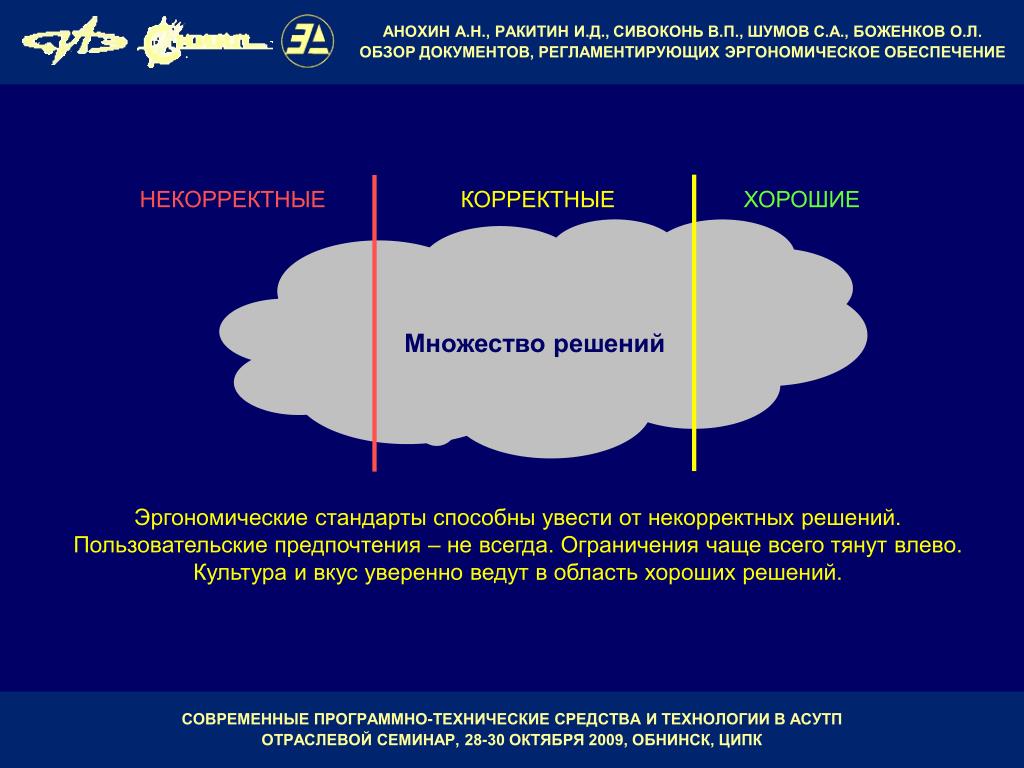

  34. АНОХИН А.Н., РАКИТИН И.Д., СИВОКОНЬ В.П., ШУМОВ С.А., БОЖЕНКОВ О.Л. ОБЗОР ДОКУМЕНТОВ, РЕГЛАМЕНТИРУЮЩИХ ЭРГОНОМИЧЕСКОЕ ОБЕСПЕЧЕНИЕ НЕКОРРЕКТНЫЕ КОРРЕКТНЫЕ ХОРОШИЕ Множество решений Эргономические стандарты способны увести от некорректных решений. Пользовательские предпочтения – не всегда. Ограничения чаще всего тянут влево. Культура и вкус уверенно ведут в область хороших решений. СОВРЕМЕННЫЕ ПРОГРАММНО-ТЕХНИЧЕСКИЕ СРЕДСТВА И ТЕХНОЛОГИИ В АСУТП ОТРАСЛЕВОЙ СЕМИНАР, 28-30 ОКТЯБРЯ 2009, ОБНИНСК, ЦИПК
