  1. 工程技術介紹—永不鬆脫的樁頭DH-PHC預應力基樁工程技術介紹—永不鬆脫的樁頭DH-PHC預應力基樁 2013-3-20 第三届中国国际桩与深基础峰会(上海)

  2. 歷史、新樣式、改良點 創新: • 發明 • 將舊有的事物(傳統) →重新組合成『新的事物(體)』 →形成『新的價值』 →形成『更高的價值』 →形成『新的競爭力』

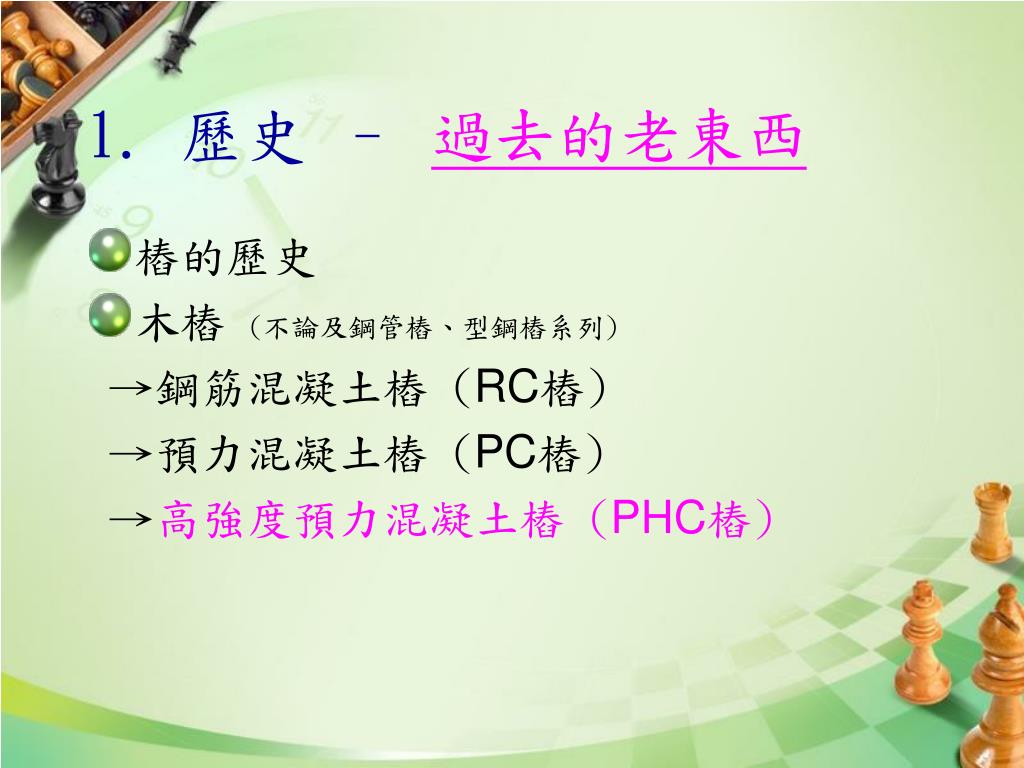

  3. 1. 歷史 – 過去的老東西 • 樁的歷史 • 木樁 (不論及鋼管樁、型鋼樁系列) →鋼筋混凝土樁 (RC樁) →預力混凝土樁 (PC樁) →高強度預力混凝土樁 (PHC樁)

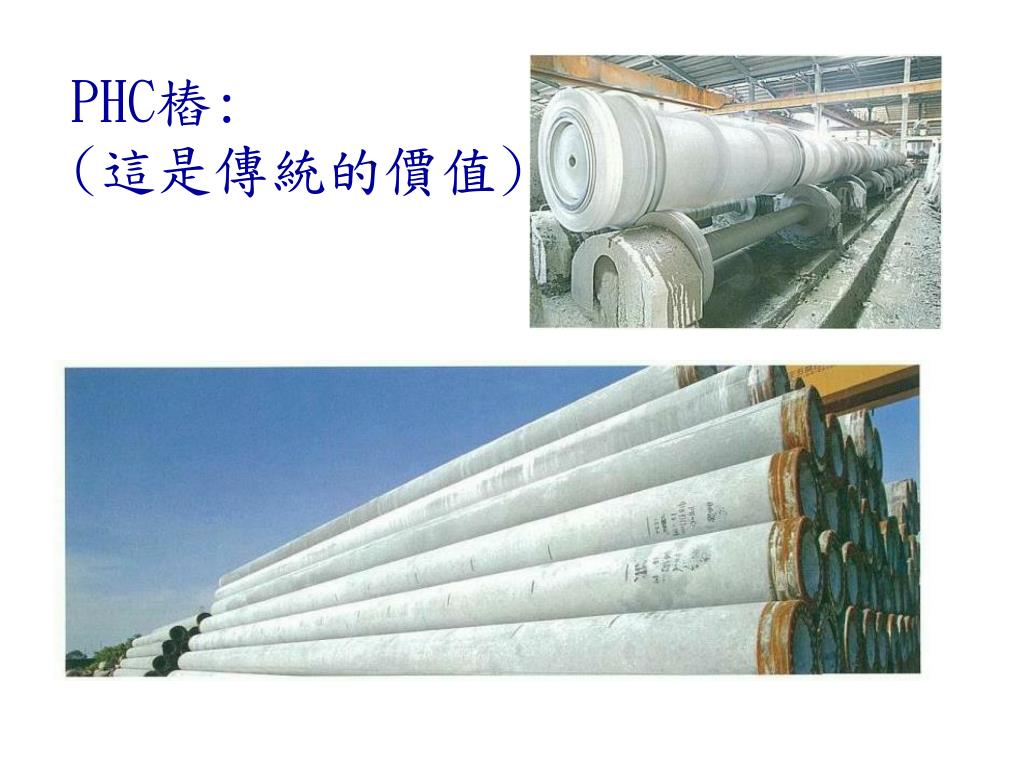

  4. PHC樁:(這是傳統的價值)

  5. PHC樁 • 外形:

  6. (1) 樁頭處理 • 受力模式： 樁頭填芯混凝土 與基樁內壁間 的摩擦力

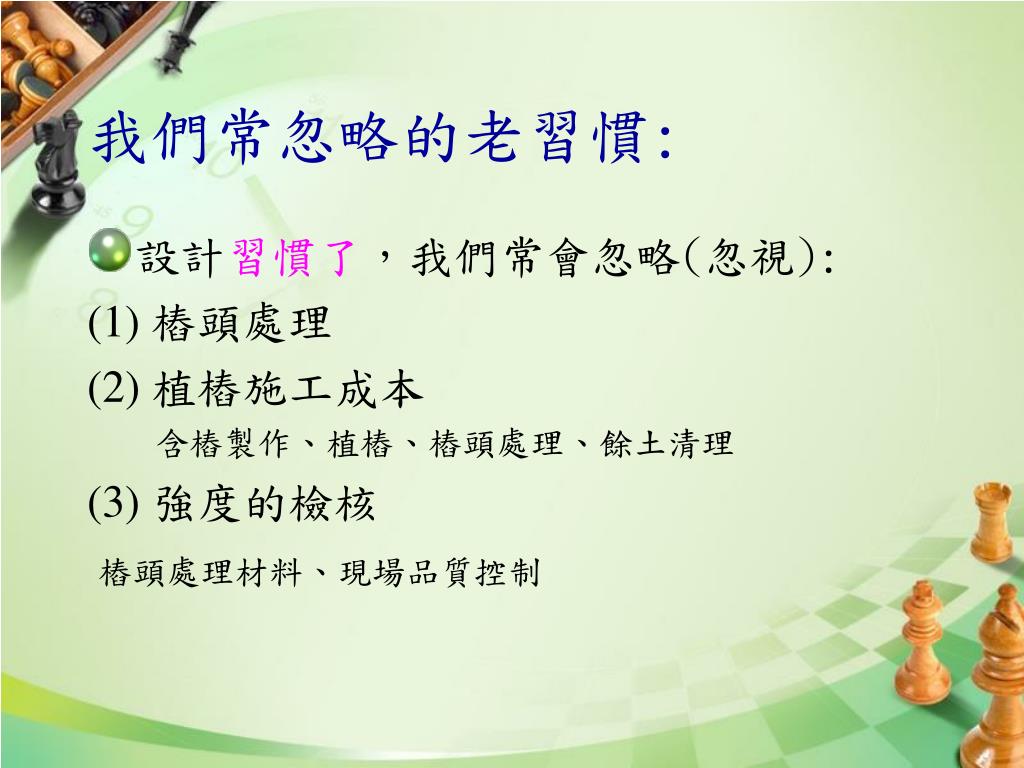

  7. 我們常忽略的老習慣: • 設計習慣了，我們常會忽略(忽視): (1) 樁頭處理 (2) 植樁施工成本 含樁製作、植樁、樁頭處理、餘土清理 (3) 強度的檢核 樁頭處理材料、現場品質控制

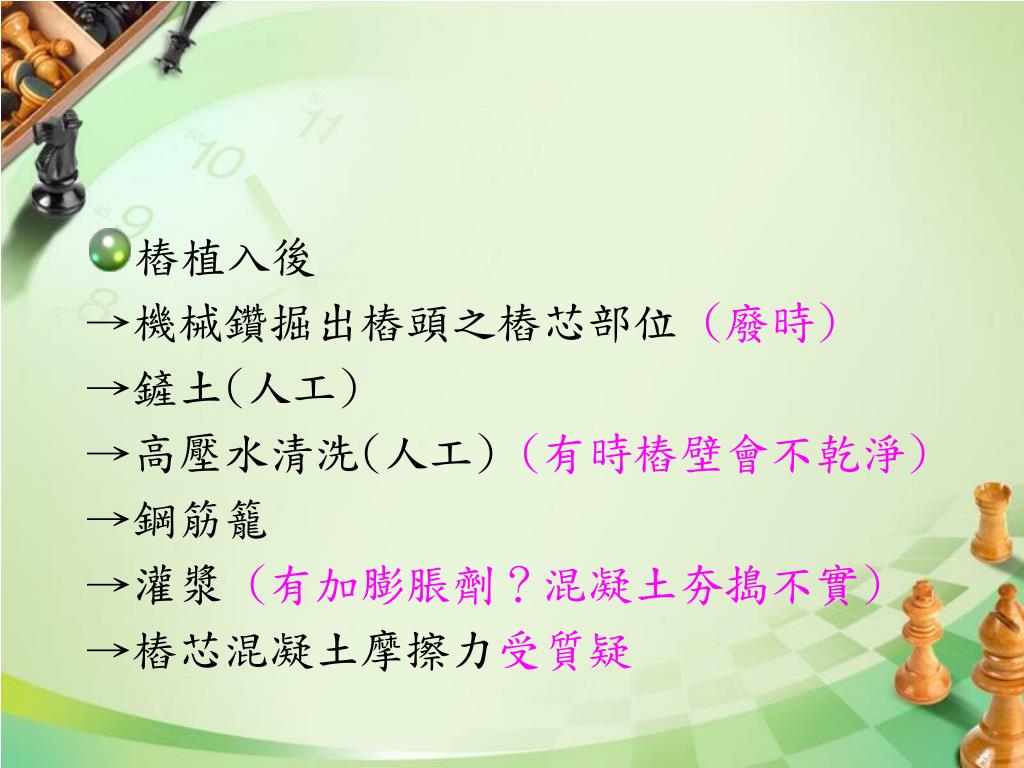

  8. 樁植入後 →機械鑽掘出樁頭之樁芯部位 (廢時) →鏟土(人工) →高壓水清洗(人工) (有時樁壁會不乾淨) →鋼筋籠 →灌漿(有加膨脹劑？混凝土夯搗不實) →樁芯混凝土摩擦力受質疑

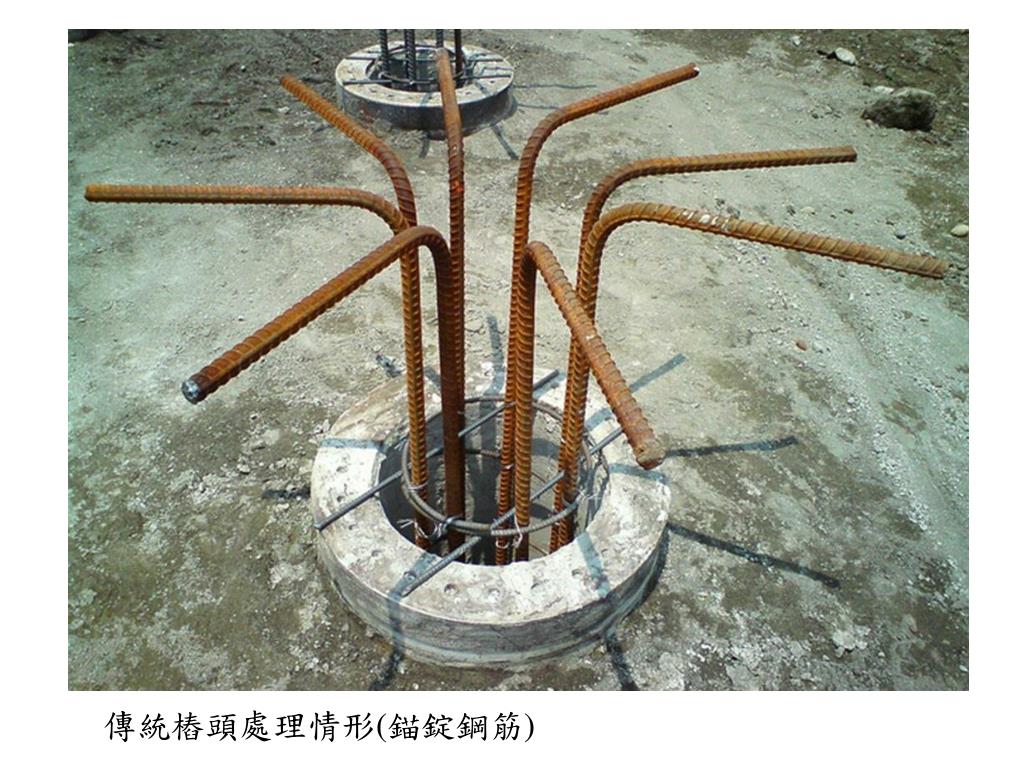

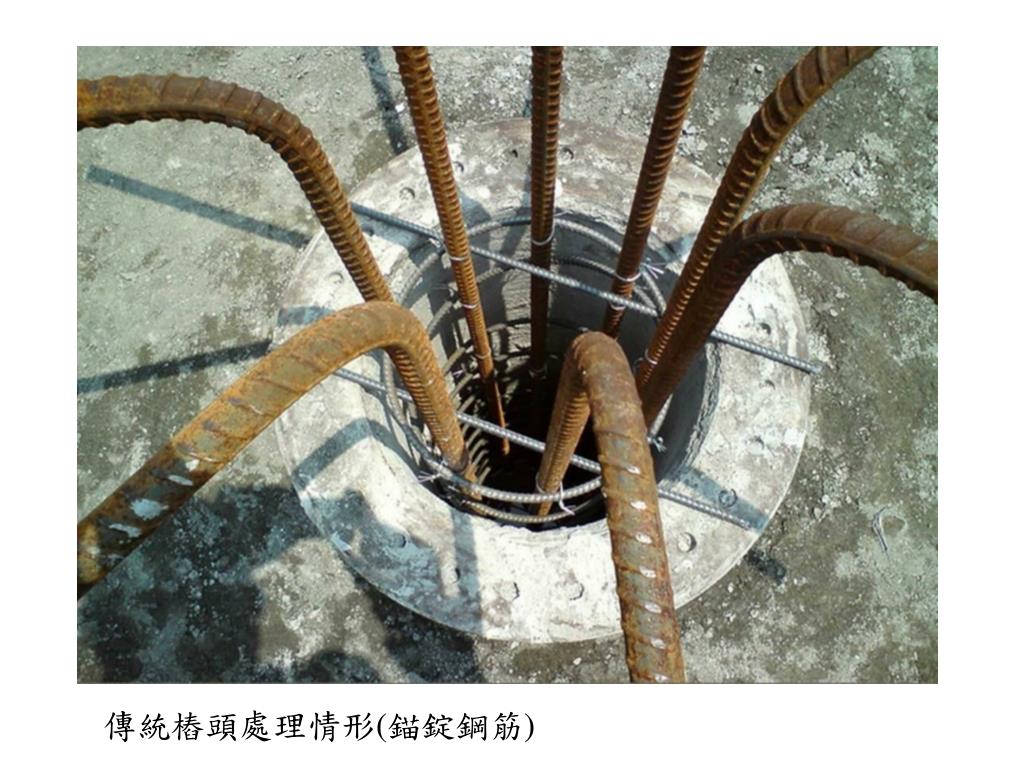

  9. 傳統樁頭處理情形(錨錠鋼筋)

  10. 傳統樁頭處理情形(錨錠鋼筋)

  11. 傳統樁頭處理 完成情形

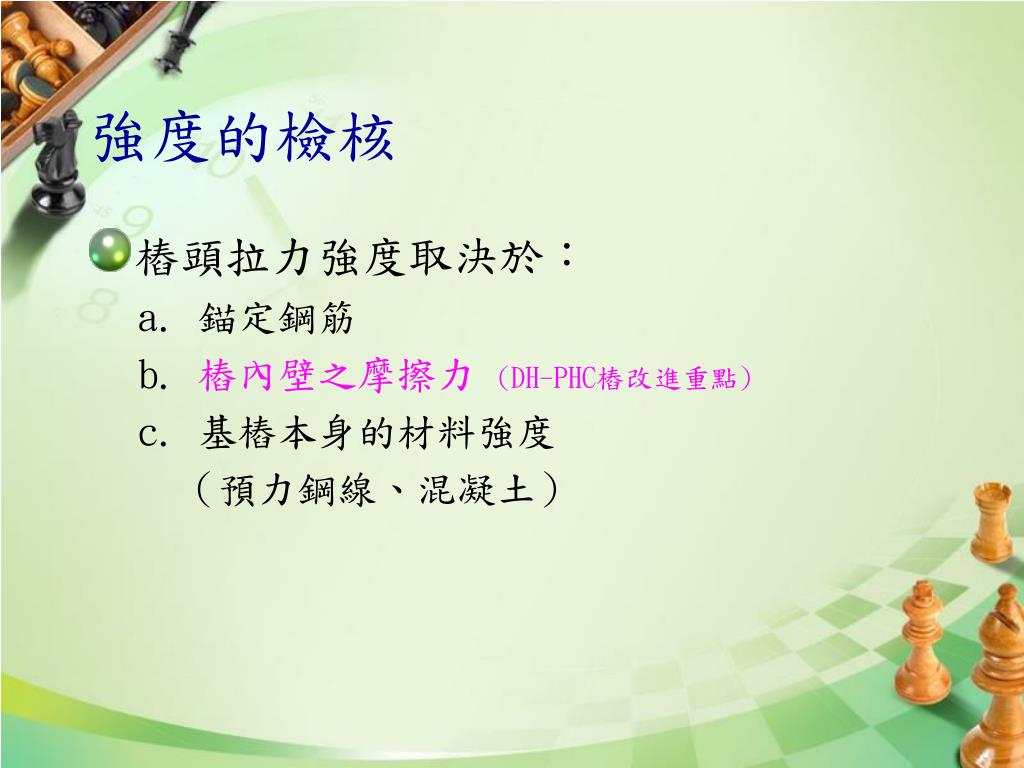

  12. 強度的檢核 • 樁頭拉力強度取決於： a. 錨定鋼筋 b. 樁內壁之摩擦力 (DH-PHC樁改進重點) c. 基樁本身的材料強度 　（預力鋼線、混凝土）

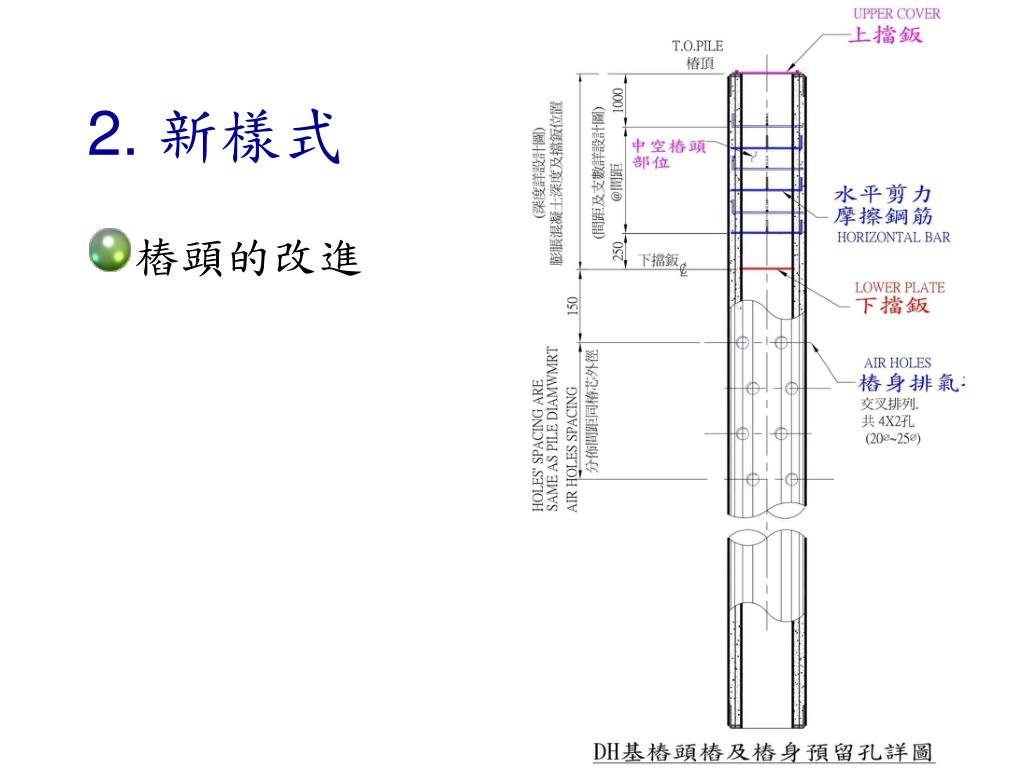

  13. 2. 新樣式 • 樁頭的改進

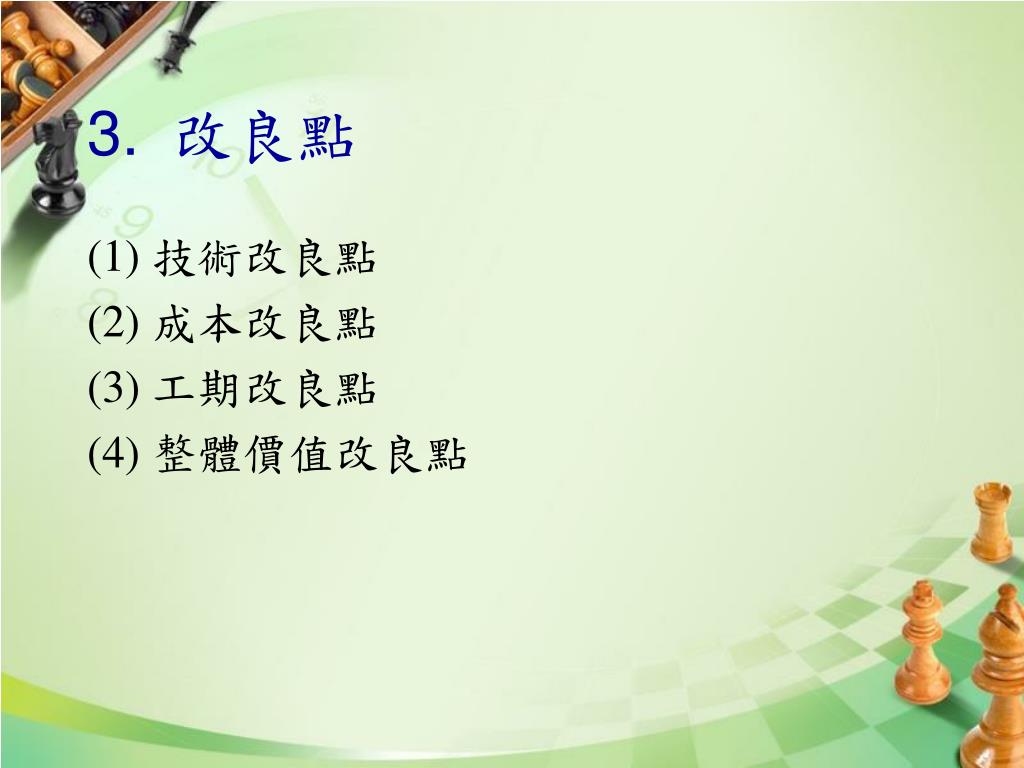

  14. 3.改良點 (1) 技術改良點 (2) 成本改良點 (3) 工期改良點 (4) 整體價值改良點

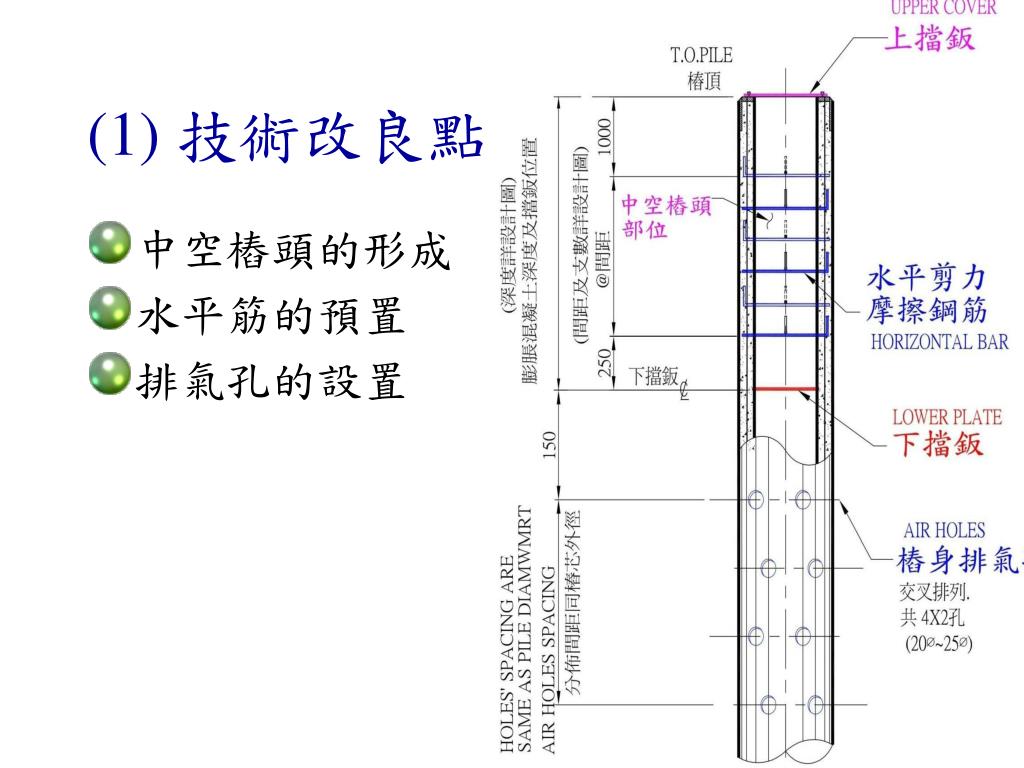

  15. (1) 技術改良點 • 中空樁頭的形成 • 水平筋的預置 • 排氣孔的設置

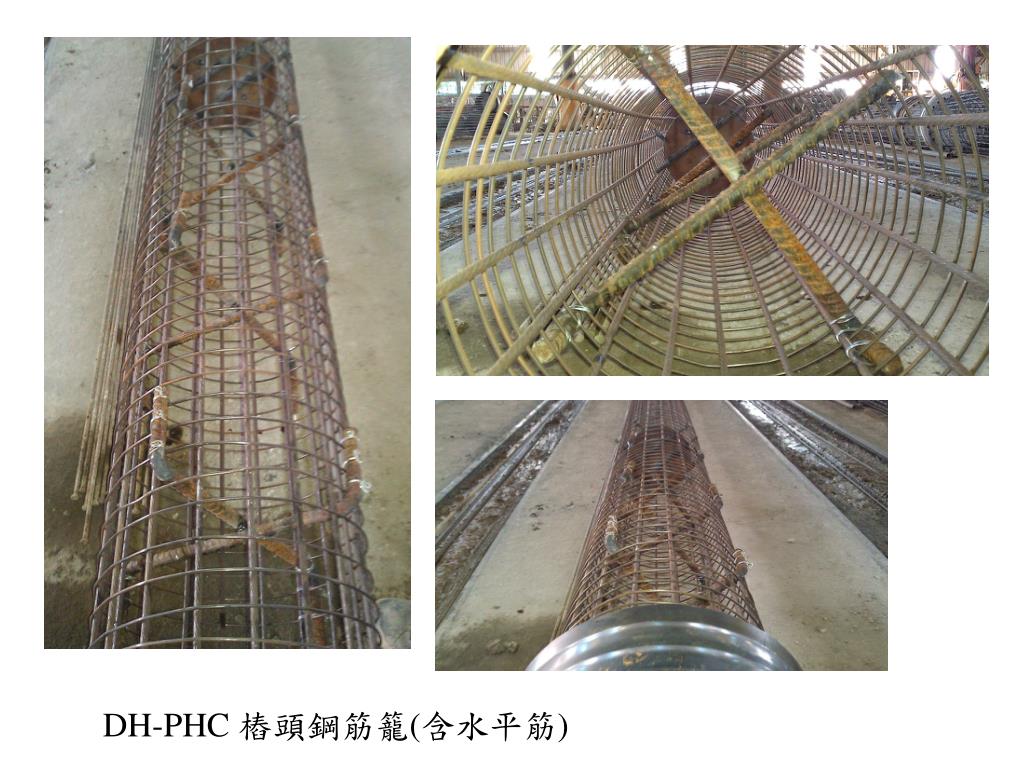

  16. DH-PHC 樁頭鋼筋籠(含水平筋)

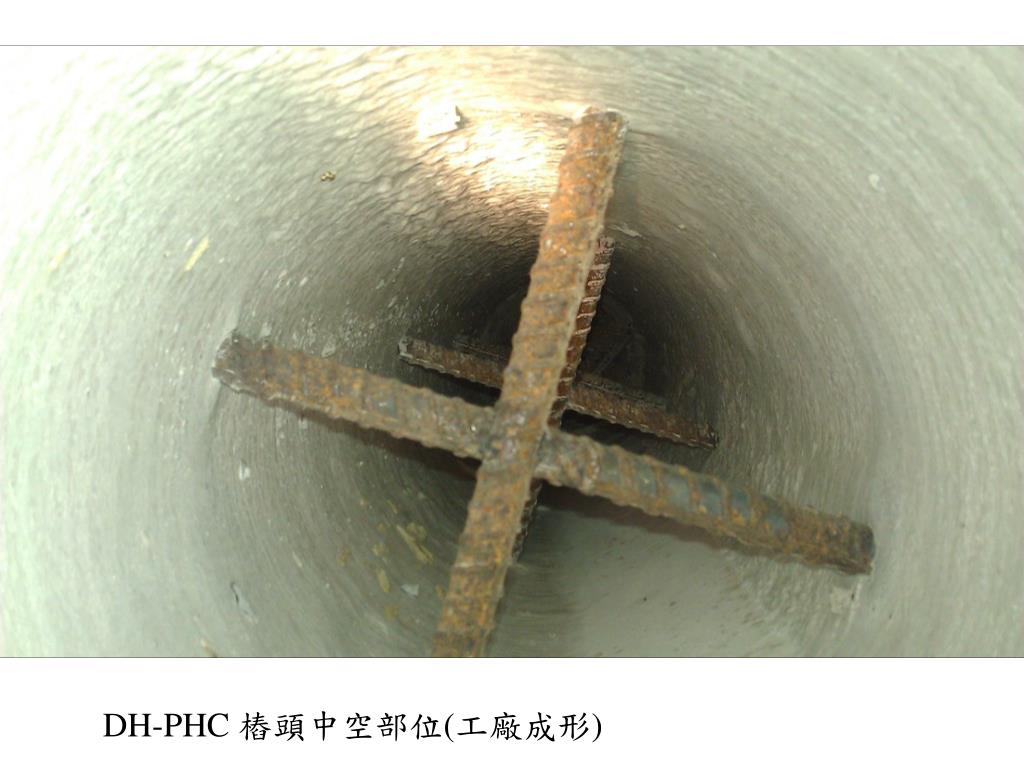

  17. DH-PHC 樁頭中空部位(工廠成形)

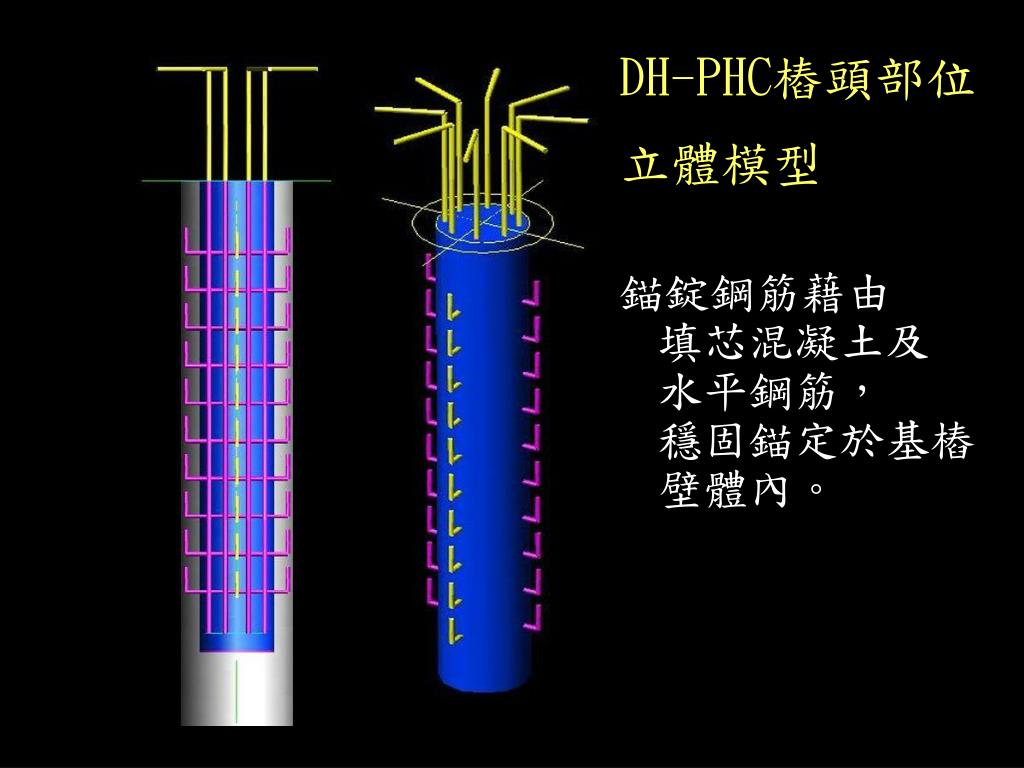

  18. DH-PHC樁頭部位 立體模型 錨錠鋼筋藉由填芯混凝土及水平鋼筋，穩固錨定於基樁壁體內。

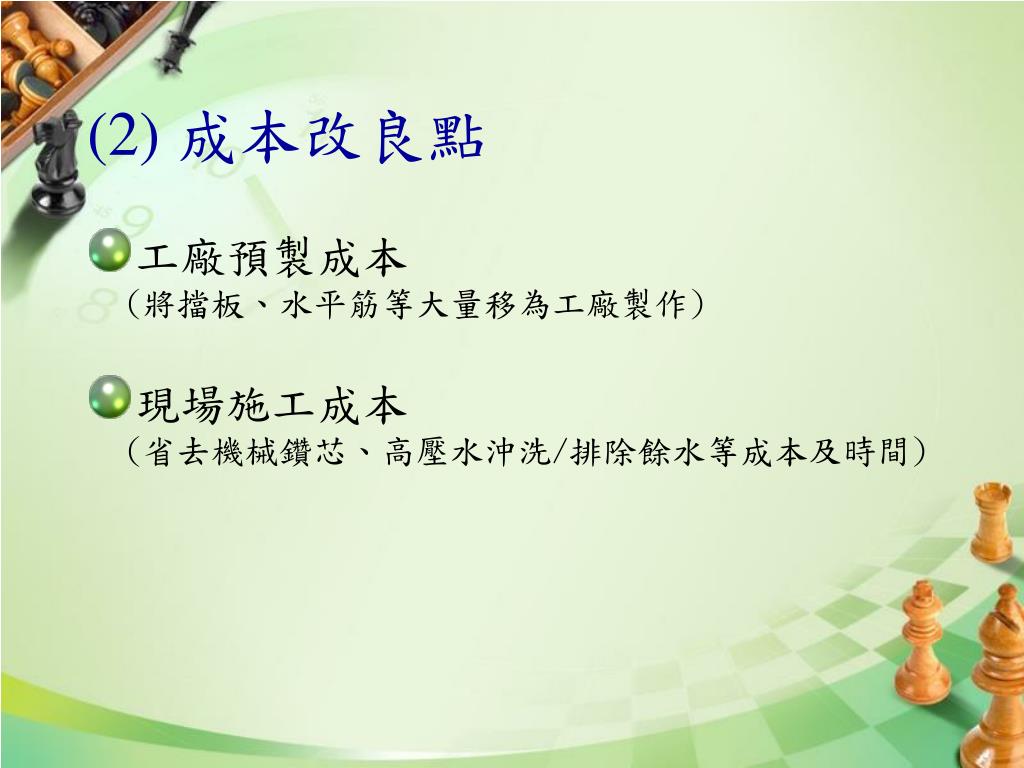

  19. (2) 成本改良點 • 工廠預製成本 (將擋板、水平筋等大量移為工廠製作) • 現場施工成本(省去機械鑽芯、高壓水沖洗/排除餘水等成本及時間)

  20. (3) 工期改良點 成本降　　工期縮短 • 大量利用工廠預鑄 (如:上下擋板、水平鋼筋) • 大量減少工地施工耗時 (如:傳統上以機械鑽芯、高壓水清洗) • 大量減少工地工種介面耗時 (如:植樁後可迅速進行其他施工，除去頂蓋即可施工)

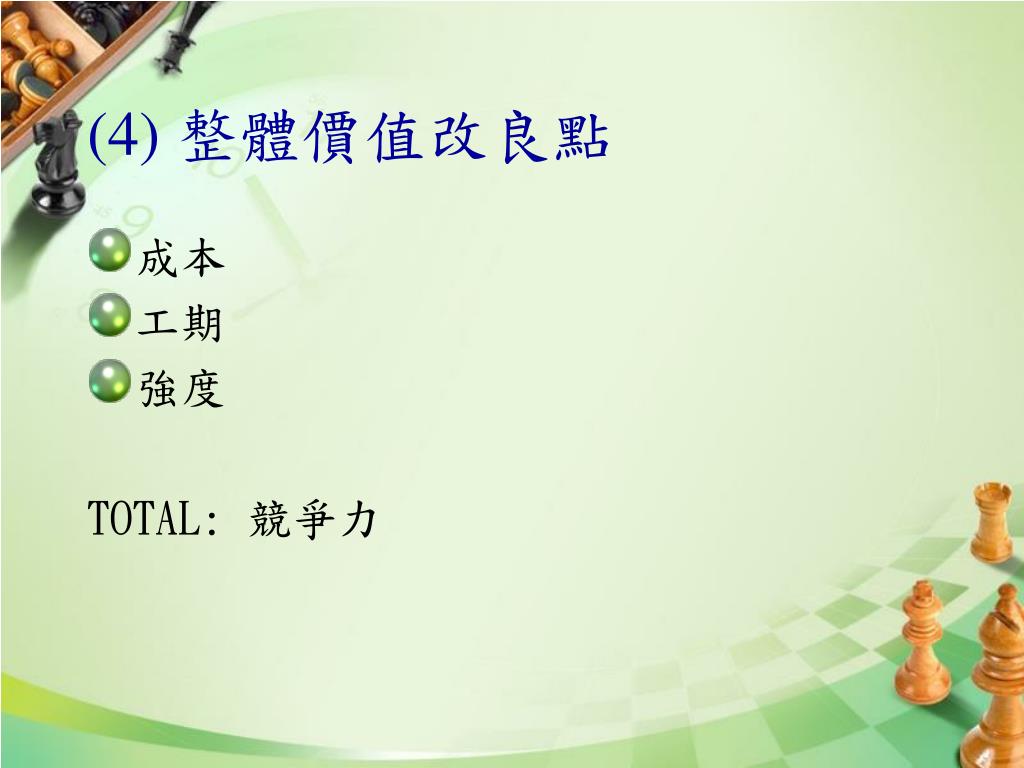

  21. (4) 整體價值改良點 • 成本 • 工期 • 強度 TOTAL: 競爭力

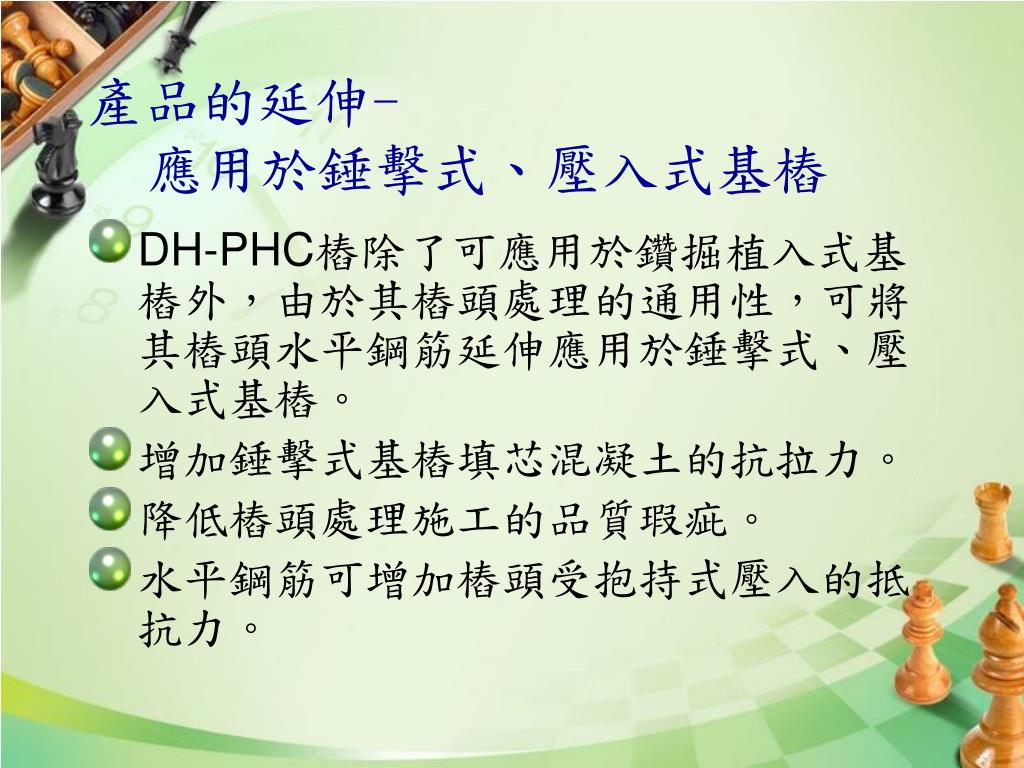

  22. 產品的延伸- 應用於錘擊式、壓入式基樁 • DH-PHC樁除了可應用於鑽掘植入式基樁外，由於其樁頭處理的通用性，可將其樁頭水平鋼筋延伸應用於錘擊式、壓入式基樁。 • 增加錘擊式基樁填芯混凝土的抗拉力。 • 降低樁頭處理施工的品質瑕疵。 • 水平鋼筋可增加樁頭受抱持式壓入的抵抗力。

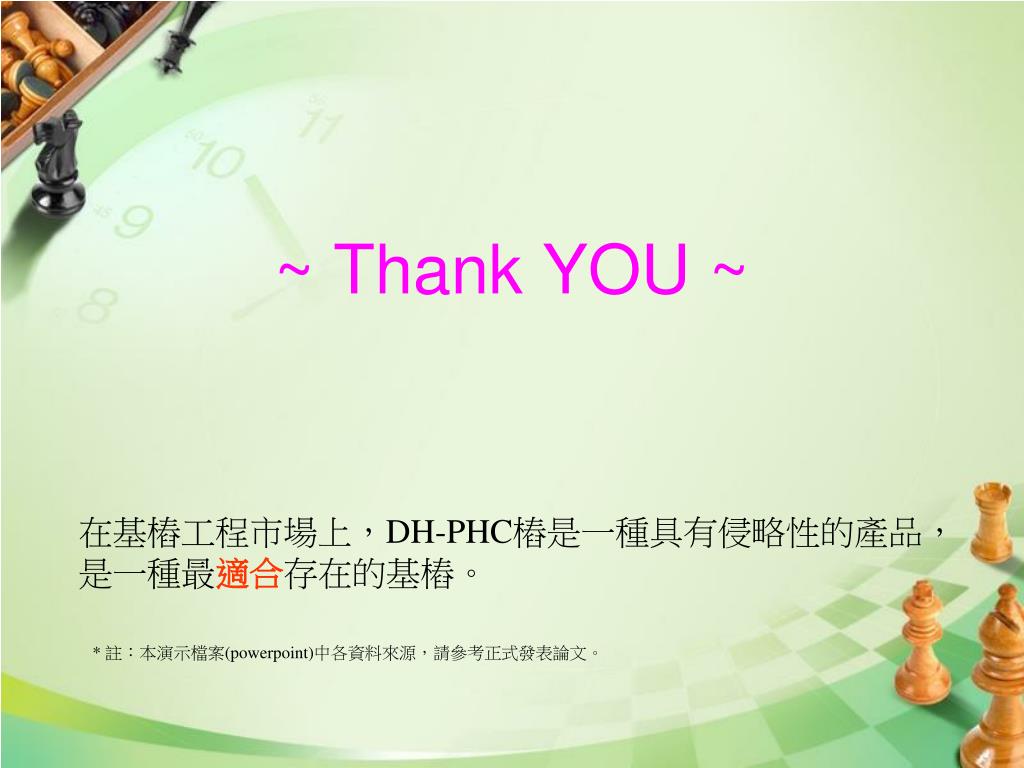

  23. ~ Thank YOU ~ 在基樁工程市場上，DH-PHC樁是一種具有侵略性的產品， 是一種最適合存在的基樁。 * 註：本演示檔案(powerpoint)中各資料來源，請參考正式發表論文。

  24. 參考文獻： • [1] 江蘇省(2011)，”《預應力混凝土管樁基礎技術規程》DGJ32/TJ 109-2010第3.3.1第三條，抗震設防8度區限制管樁使用”，中國江蘇省。(參見中國基礎網 www.luoganzhuang.com/shownews.asp?id=410) • [2] 天津市城鄉建設和交通委員會(2011)，”天津市地方標準《預應力混凝土管樁技術規程》強制性條文”，中國天津市。(參見中國基礎網www.luoganzhuang.com/shownews.asp?id=408) • [3] 湖北省住房和城鄉建設廳(2010)，”關於加強高強預應力混凝土管樁品質控制管理通知”，中國湖北省。(參見中國基礎網 http://www.luoganzhuang.com/shownews.asp?id=407) • [4] 王離(2011)，”預製混凝土樁的現狀和發展方向”，預製混凝土樁行業可持續發展研討會，中國北京市。(參見中國混凝土與水泥製品網 http://www.concrete365.com/video/play.asp?vid=C115155&id=320) • [5] 環境保護署(2011)，”營建工程噪音評估模式技術規範”，台灣。 • [6] 王重(2008)，“中國預應力混凝土管樁近期發展狀況及同日本管樁的差距”，中國混凝土與水泥製品網www.concrete365.com，中國。(參見中國混凝土與水泥製品網 www.concrete365.com/news/2008/11-6/H171010705.htm) • [7] 王傳奇、徐健一、徐明山(1995)，”植入式基樁及其施工品質管理”，地工技術雜誌第52期pp.27～36，台灣。 • [8] 新晟水泥製品股份有限公司(2010)，”預力基樁產品目錄”，台灣。 • [9] 振農水泥製品公司(2008)，”PHC PILE 離心法高強度預力混凝土基樁”商品目錄，台灣。 • [10] 王元靖、北條幸治、林振平(2007)，”PHC基樁孔壁與澆置之普通混凝土間容許握裹應力設計案例探討”，第十二屆大地工程研討會論文(A1-14)，台灣。 • [11] 內政部營建署(2011)，”混凝土結構設計規範”，第2.3.2節 強度折減因數，台灣。
