第三章 常用彩色摄像机介绍

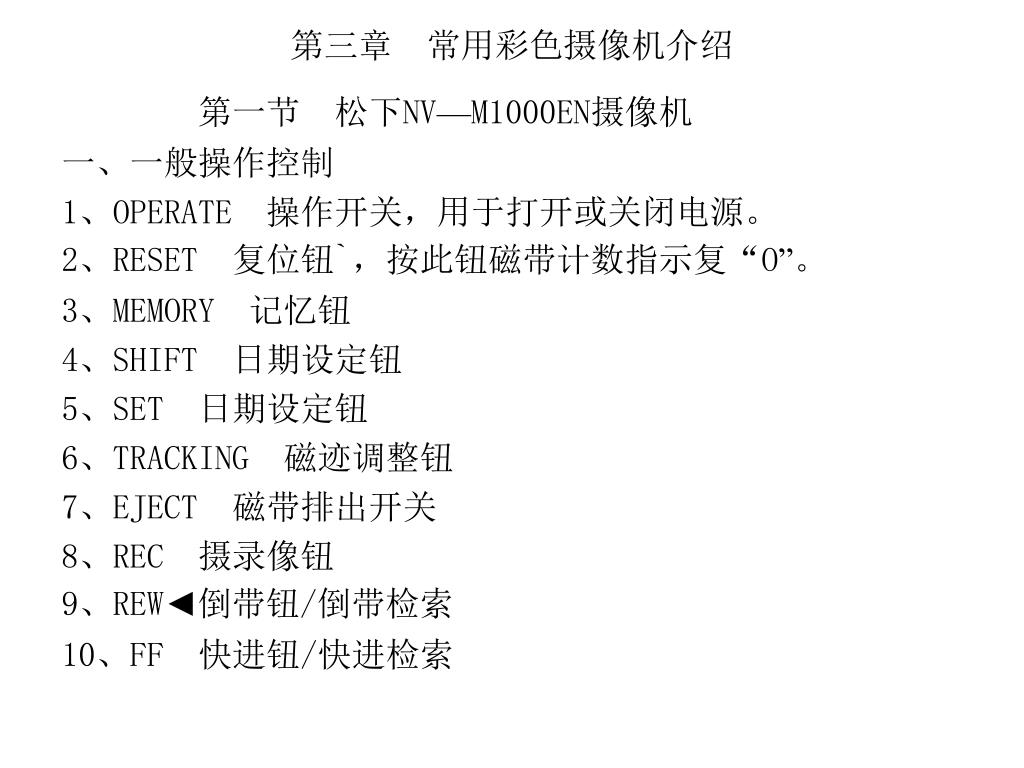

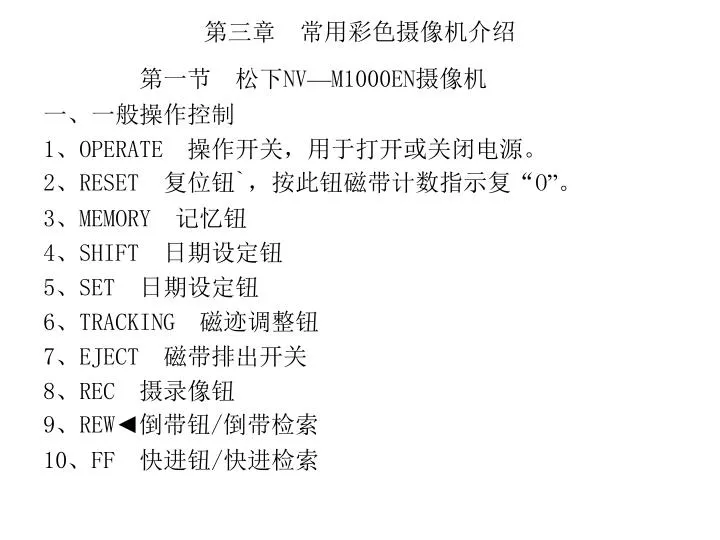

1. 第三章 常用彩色摄像机介绍 第一节 松下NV—M1000EN摄像机 一、一般操作控制 1、OPERATE 操作开关，用于打开或关闭电源。 2、RESET 复位钮`，按此钮磁带计数指示复“O”。 3、MEMORY 记忆钮 4、SHIFT 日期设定钮 5、SET 日期设定钮 6、TRACKING 磁迹调整钮 7、EJECT 磁带排出开关 8、REC 摄录像钮 9、REW◄倒带钮/倒带检索 10、FF 快进钮/快进检索

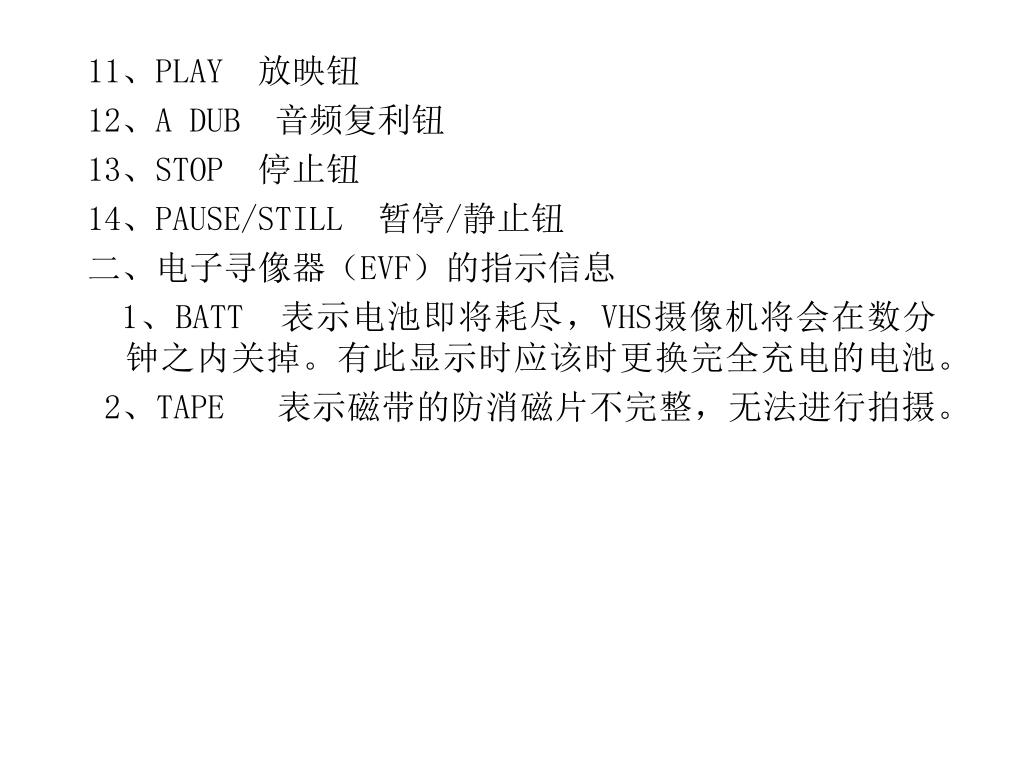

2. 11、PLAY 放映钮 12、A DUB 音频复利钮 13、STOP 停止钮 14、PAUSE/STILL 暂停/静止钮 二、电子寻像器（EVF）的指示信息 1、BATT 表示电池即将耗尽，VHS摄像机将会在数分钟之内关掉。有此显示时应该时更换完全充电的电池。 2、TAPE 表示磁带的防消磁片不完整，无法进行拍摄。

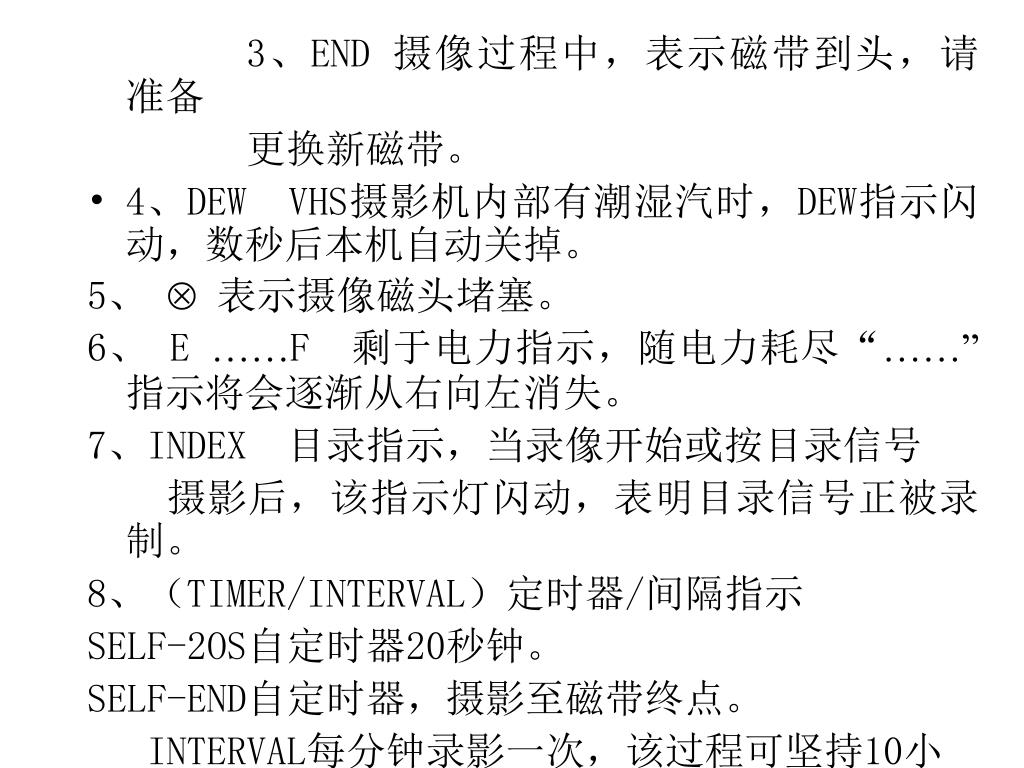

3. 3、END 摄像过程中，表示磁带到头，请准备 更换新磁带。　　　　　　 • 4、DEW VHS摄影机内部有潮湿汽时，DEW指示闪动，数秒后本机自动关掉。 5、  表示摄像磁头堵塞。 6、 E ……F 剩于电力指示，随电力耗尽“……”指示将会逐渐从右向左消失。 7、INDEX 目录指示，当录像开始或按目录信号 摄影后，该指示灯闪动，表明目录信号正被录制。 8、（TIMER/INTERVAL）定时器/间隔指示 SELF-2OS自定时器20秒钟。 SELF-END自定时器，摄影至磁带终点。 INTERVAL每分钟录影一次，该过程可坚持10小时。

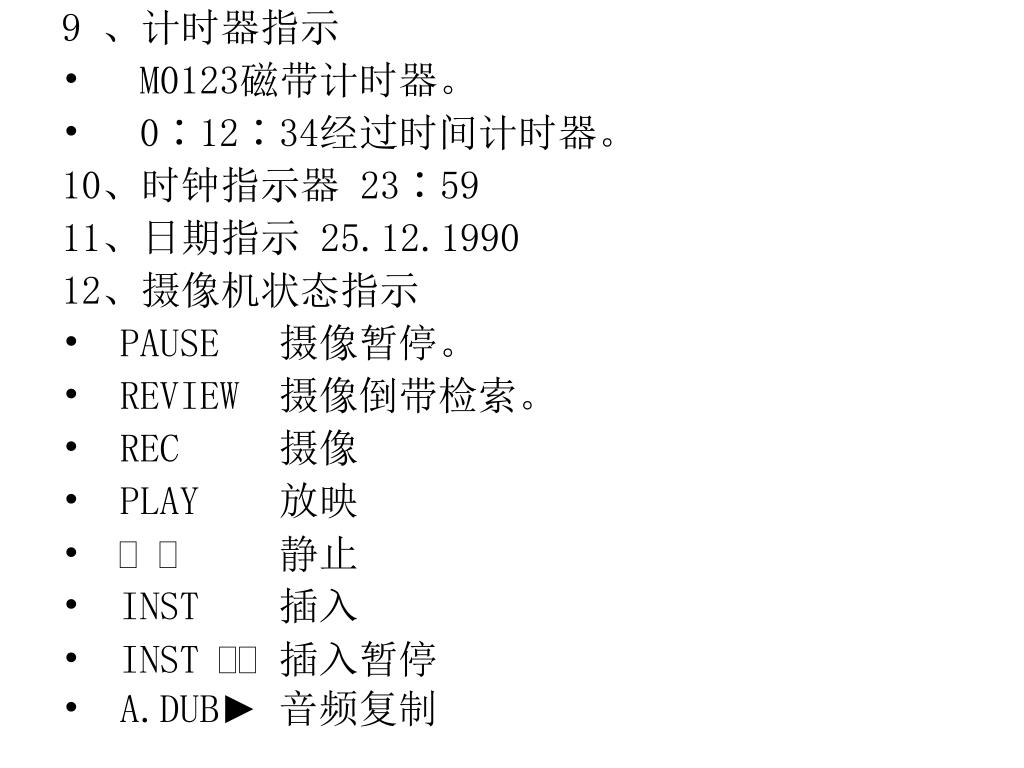

4. 9 、计时器指示 • M0123磁带计时器。 • 0∶12∶34经过时间计时器。 10、时钟指示器 23∶59 11、日期指示 25.12.1990 12、摄像机状态指示 • PAUSE 摄像暂停。 • REVIEW 摄像倒带检索。 • REC 摄像 • PLAY 放映 •  静止 • INST 插入 • INST 插入暂停 • A.DUB► 音频复制

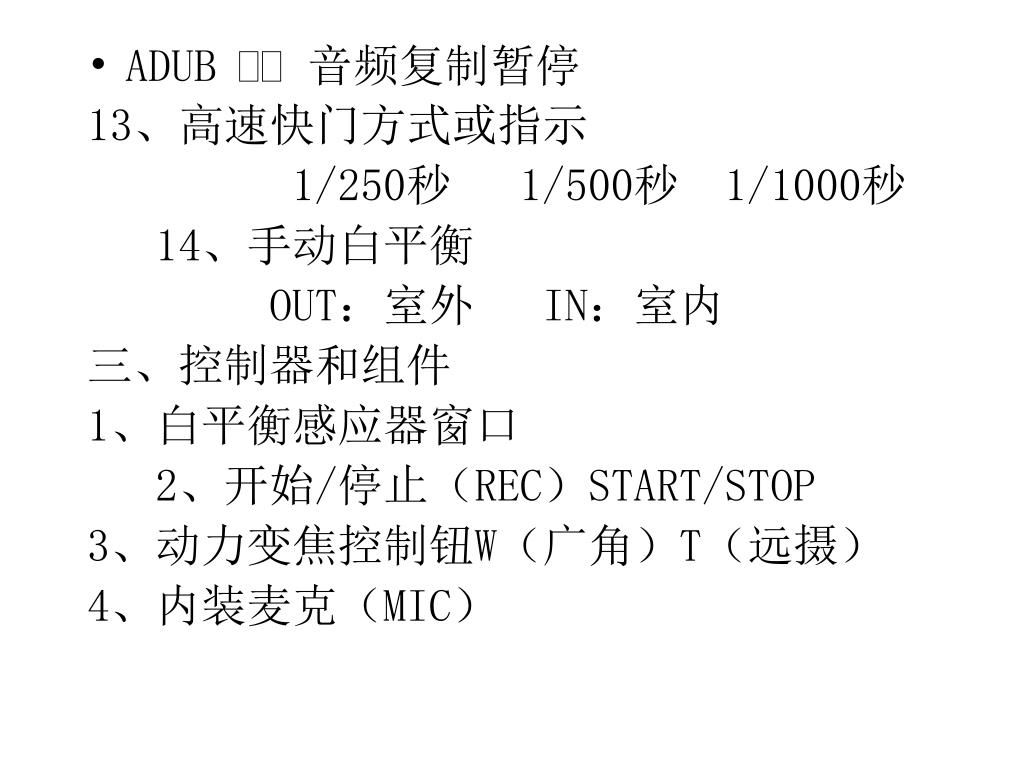

5. ADUB 音频复制暂停 13、高速快门方式或指示 1/250秒 1/500秒 1/1000秒 14、手动白平衡 OUT：室外 IN：室内 三、控制器和组件 1、白平衡感应器窗口 2、开始/停止（REC）START/STOP 3、动力变焦控制钮W（广角）T（远摄） 4、内装麦克（MIC）

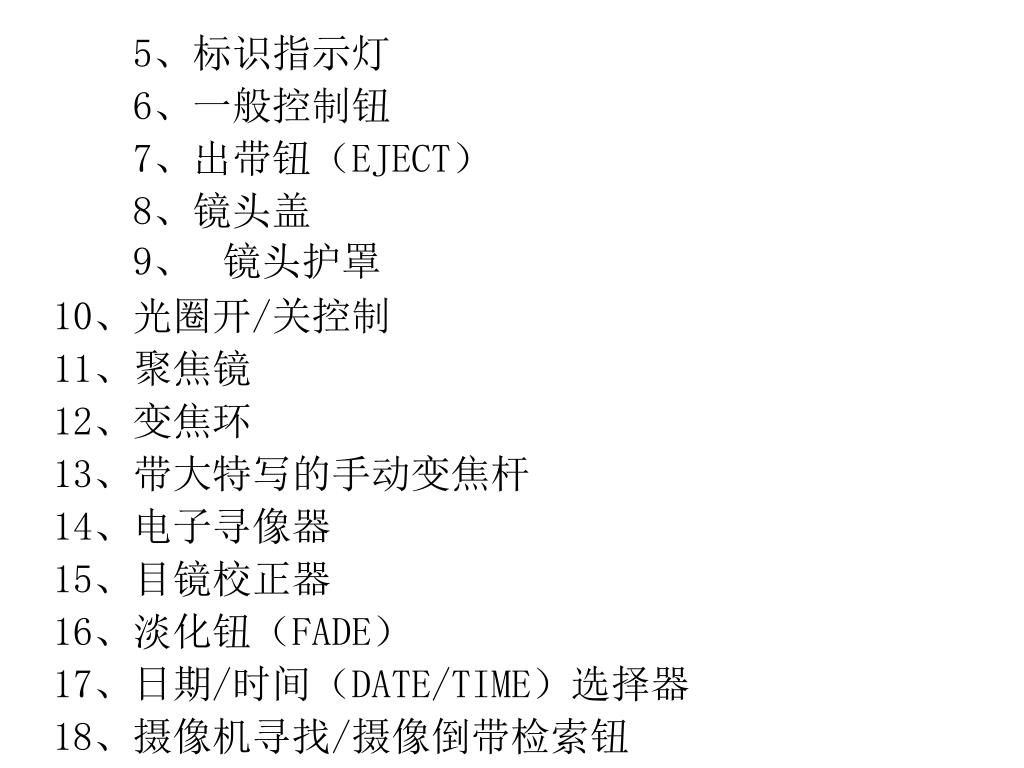

6. 5、标识指示灯 6、一般控制钮 7、出带钮（EJECT） 8、镜头盖 9、 镜头护罩 10、光圈开/关控制 11、聚焦镜 12、变焦环 13、带大特写的手动变焦杆 14、电子寻像器 15、目镜校正器 16、淡化钮（FADE） 17、日期/时间（DATE/TIME）选择器 18、摄像机寻找/摄像倒带检索钮

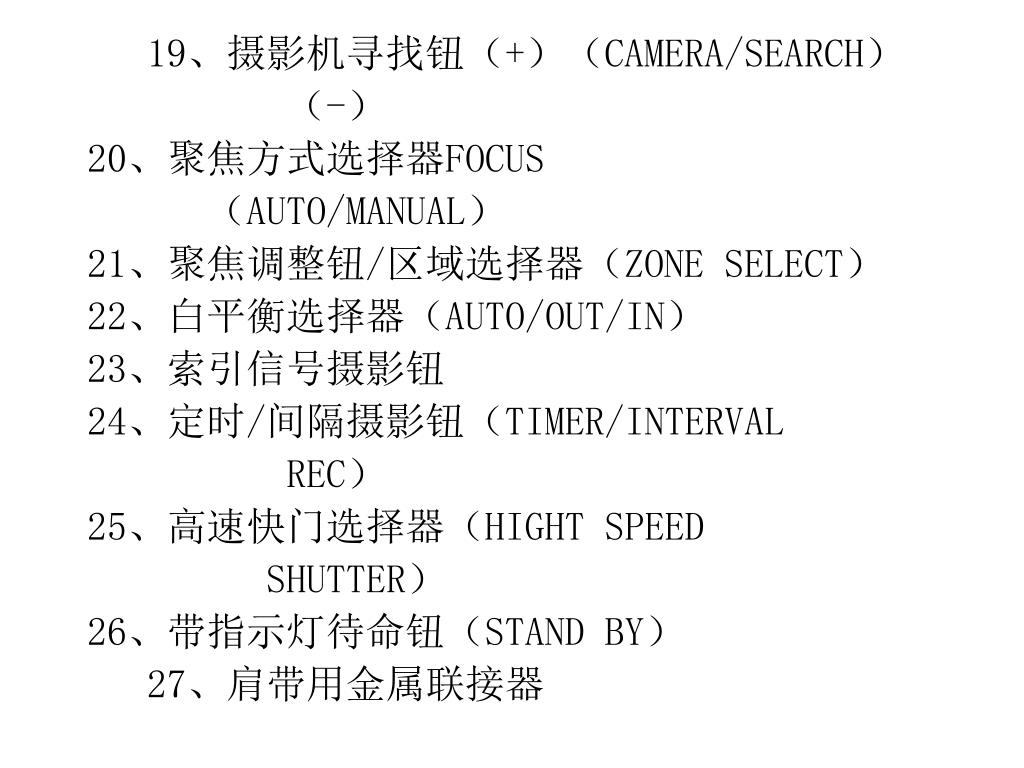

7. 19、摄影机寻找钮（+）（CAMERA/SEARCH） （-） 20、聚焦方式选择器FOCUS （AUTO/MANUAL） 21、聚焦调整钮/区域选择器（ZONE SELECT） 22、白平衡选择器（AUTO/OUT/IN） 23、索引信号摄影钮 24、定时/间隔摄影钮（TIMER/INTERVAL REC） 25、高速快门选择器（HIGHT SPEED SHUTTER） 26、带指示灯待命钮（STAND BY） 27、肩带用金属联接器

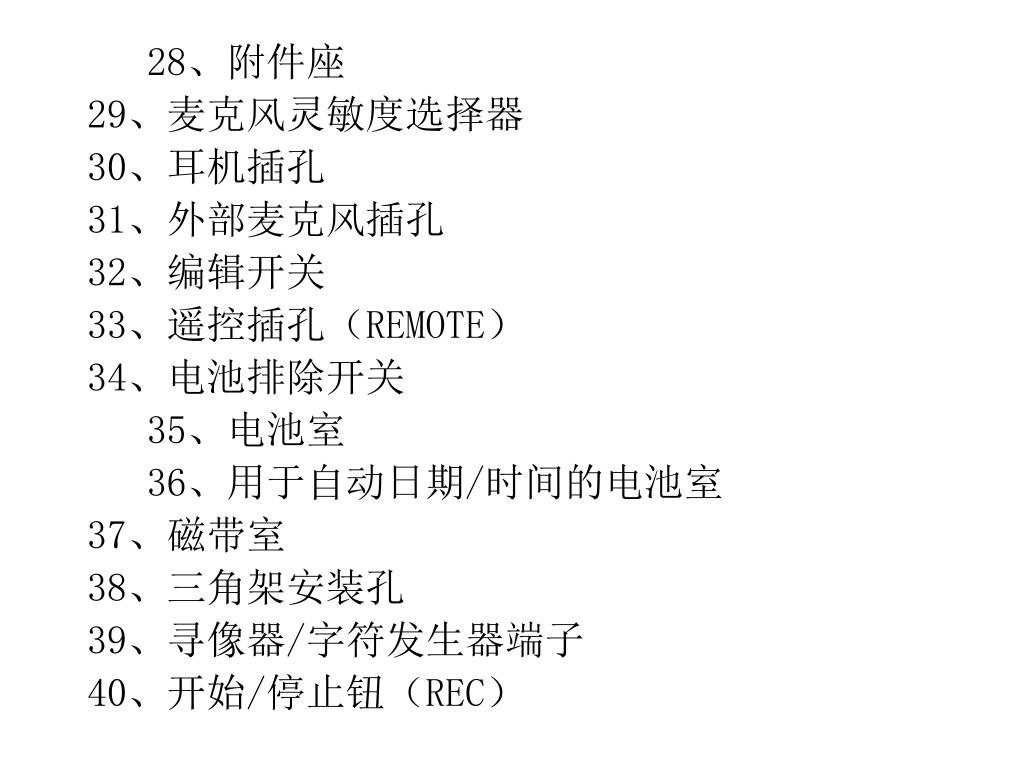

8. 28、附件座 29、麦克风灵敏度选择器 30、耳机插孔 31、外部麦克风插孔 32、编辑开关 33、遥控插孔（REMOTE） 34、电池排除开关 35、电池室 36、用于自动日期/时间的电池室 37、磁带室 38、三角架安装孔 39、寻像器/字符发生器端子 40、开始/停止钮（REC）

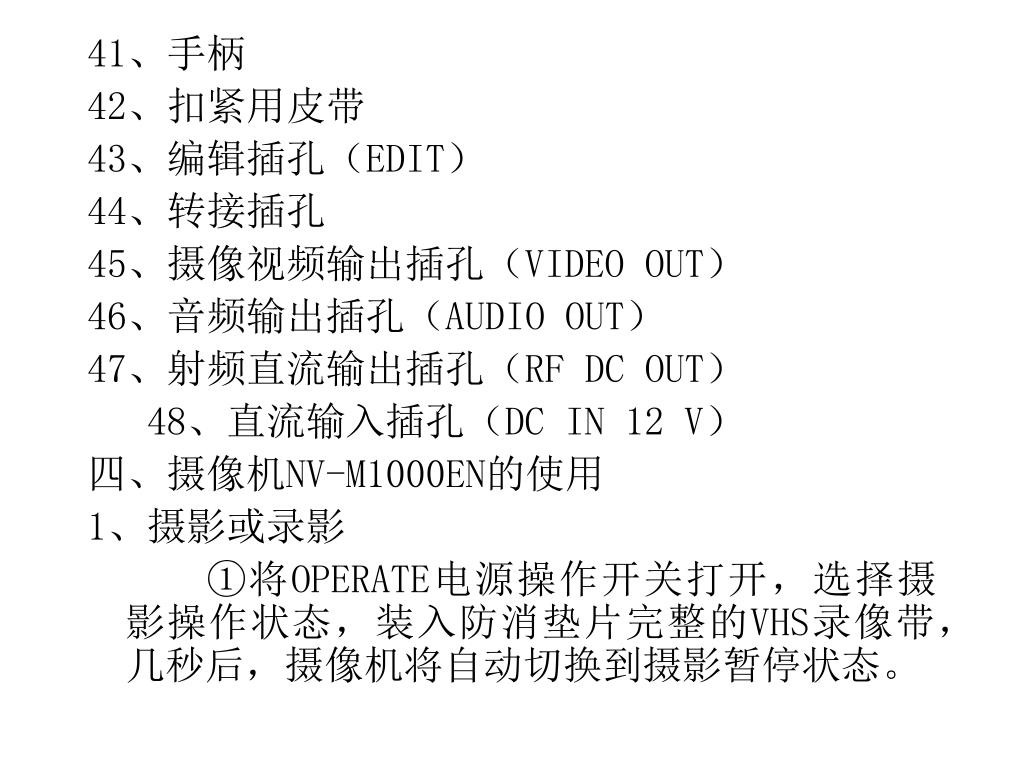

9. 41、手柄 42、扣紧用皮带 43、编辑插孔（EDIT） 44、转接插孔 45、摄像视频输出插孔（VIDEO OUT） 46、音频输出插孔（AUDIO OUT） 47、射频直流输出插孔（RF DC OUT） 48、直流输入插孔（DC IN 12 V） 四、摄像机NV-M1000EN的使用 1、摄影或录影 ①将OPERATE电源操作开关打开，选择摄影操作状态，装入防消垫片完整的VHS录像带，几秒后，摄像机将自动切换到摄影暂停状态。

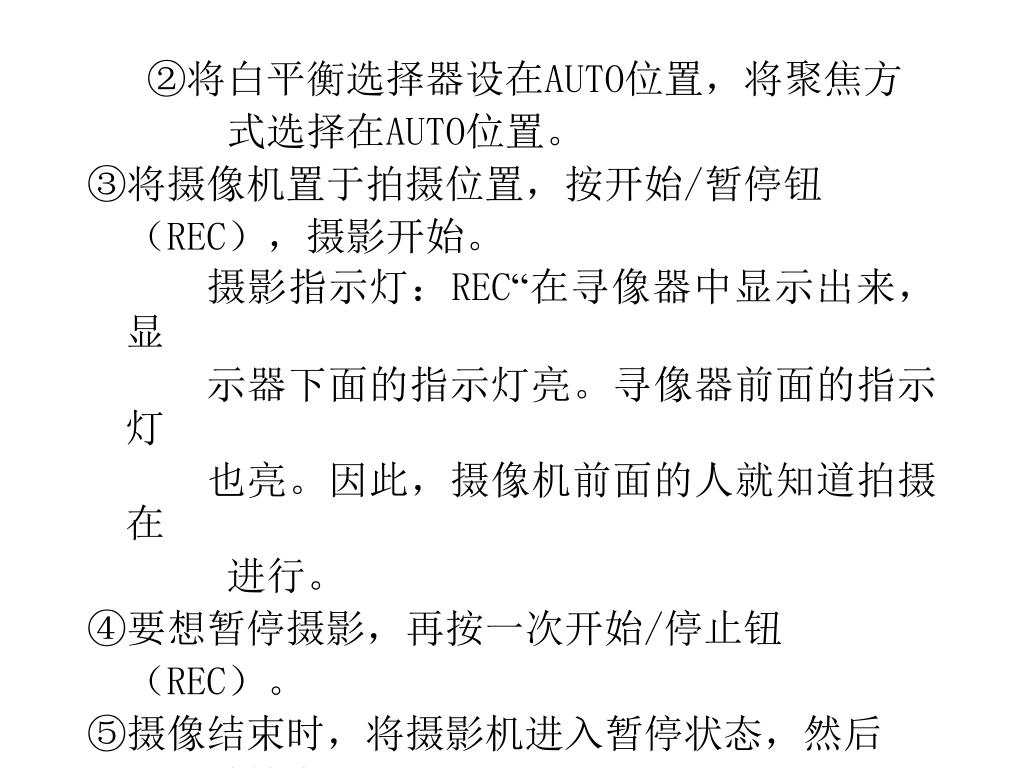

10. ②将白平衡选择器设在AUTO位置，将聚焦方 式选择在AUTO位置。 ③将摄像机置于拍摄位置，按开始/暂停钮 （REC），摄影开始。 摄影指示灯：REC“在寻像器中显示出来，显 示器下面的指示灯亮。寻像器前面的指示灯 也亮。因此，摄像机前面的人就知道拍摄在 进行。 ④要想暂停摄影，再按一次开始/停止钮 （REC）。 ⑤摄像结束时，将摄影机进入暂停状态，然后 再关掉电源。

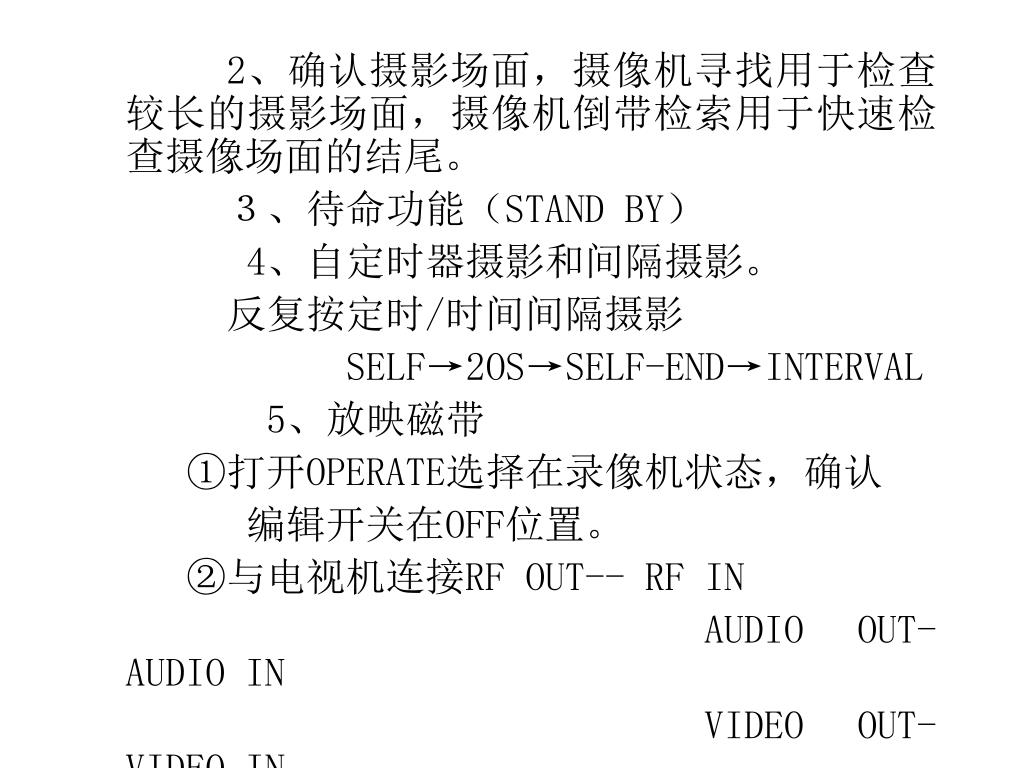

11. 2、确认摄影场面，摄像机寻找用于检查较长的摄影场面，摄像机倒带检索用于快速检查摄像场面的结尾。 ３、待命功能（STAND BY） 4、自定时器摄影和间隔摄影。 反复按定时/时间间隔摄影 SELF→2OS→SELF-END→INTERVAL 5、放映磁带 ①打开OPERATE选择在录像机状态，确认 编辑开关在OFF位置。 ②与电视机连接RF OUT-- RF IN AUDIO OUT-AUDIO IN VIDEO OUT-VIDEO IN ③按磁带控制部分开关即开

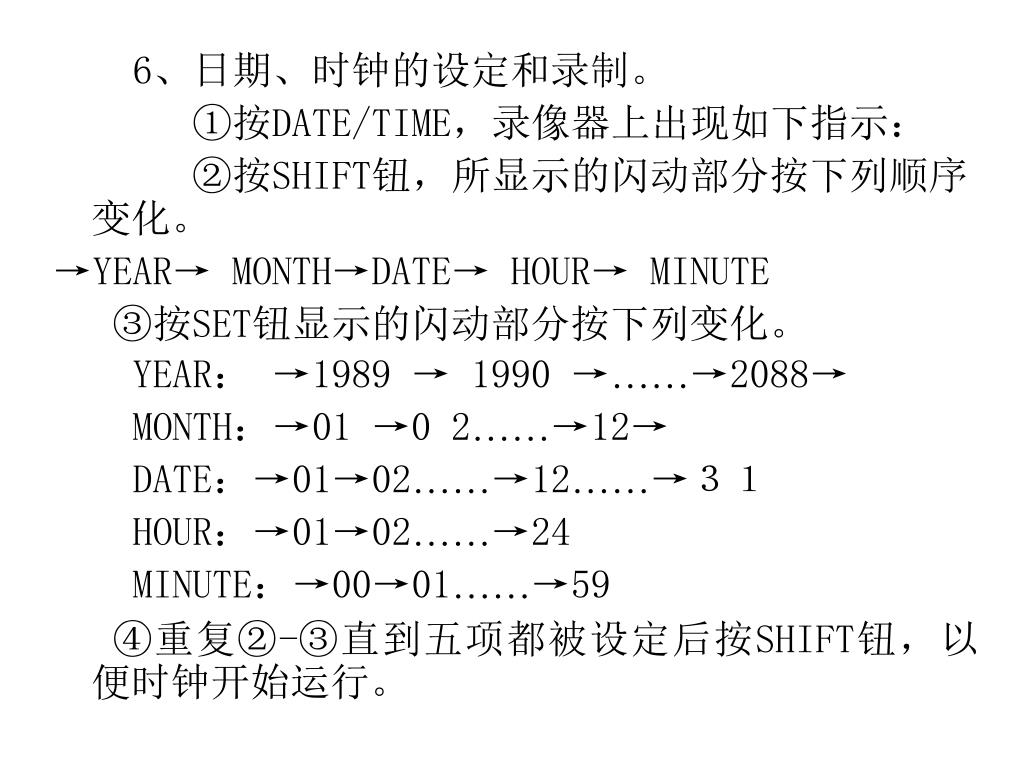

12. 6、日期、时钟的设定和录制。 ①按DATE/TIME，录像器上出现如下指示： ②按SHIFT钮，所显示的闪动部分按下列顺序变化。 →YEAR→ MONTH→DATE→ HOUR→ MINUTE ③按SET钮显示的闪动部分按下列变化。 YEAR： →1989 → 1990 →……→2088→ MONTH：→01 →0 2……→12→ DATE：→01→02……→12……→３１ HOUR：→01→02……→24 MINUTE：→00→01……→59 ④重复②-③直到五项都被设定后按SHIFT钮，以便时钟开始运行。

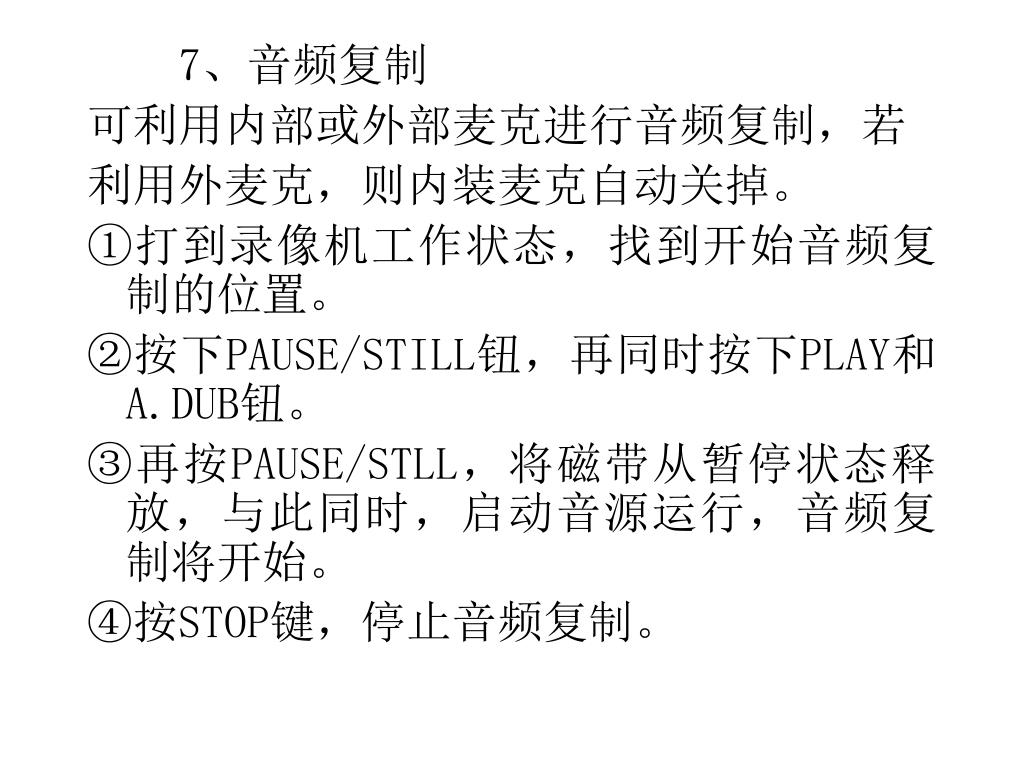

13. 7、音频复制 可利用内部或外部麦克进行音频复制，若 利用外麦克，则内装麦克自动关掉。 ①打到录像机工作状态，找到开始音频复制的位置。 ②按下PAUSE/STILL钮，再同时按下PLAY和A.DUB钮。 ③再按PAUSE/STLL，将磁带从暂停状态释放，与此同时，启动音源运行，音频复制将开始。 ④按STOP键，停止音频复制。

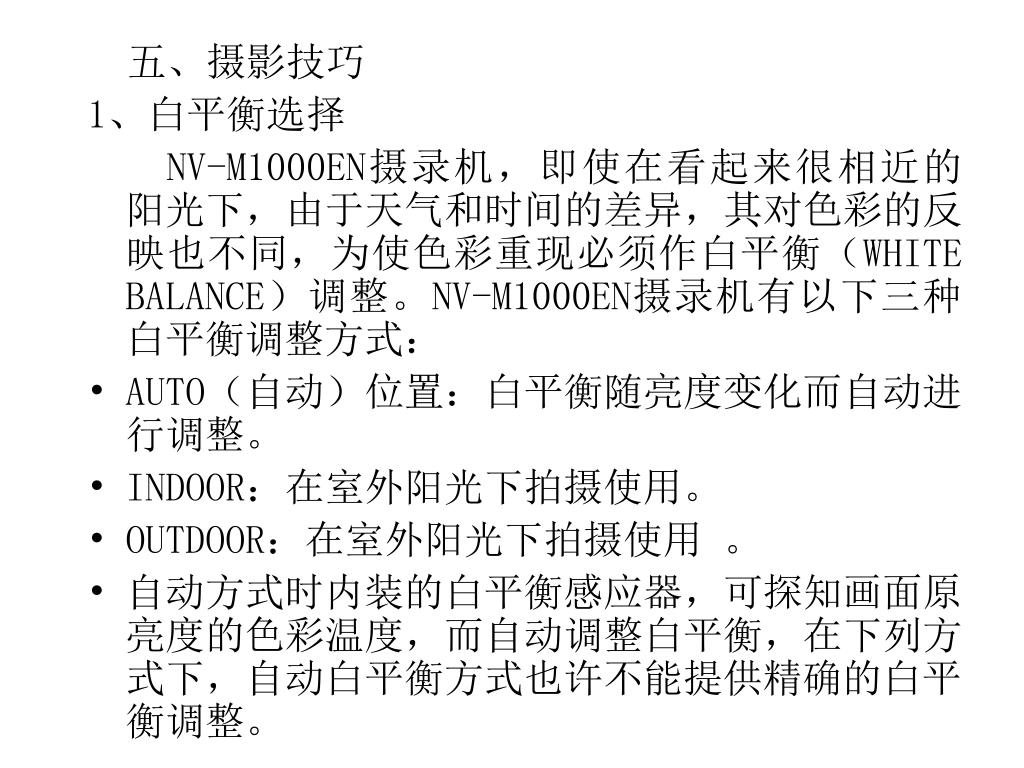

14. 五、摄影技巧 1、白平衡选择 NV-M1000EN摄录机，即使在看起来很相近的阳光下，由于天气和时间的差异，其对色彩的反映也不同，为使色彩重现必须作白平衡（WHITE BALANCE）调整。NV-M1000EN摄录机有以下三种白平衡调整方式： • AUTO（自动）位置：白平衡随亮度变化而自动进行调整。 • INDOOR：在室外阳光下拍摄使用。 • OUTDOOR：在室外阳光下拍摄使用 。 • 自动方式时内装的白平衡感应器，可探知画面原亮度的色彩温度，而自动调整白平衡，在下列方式下，自动白平衡方式也许不能提供精确的白平衡调整。

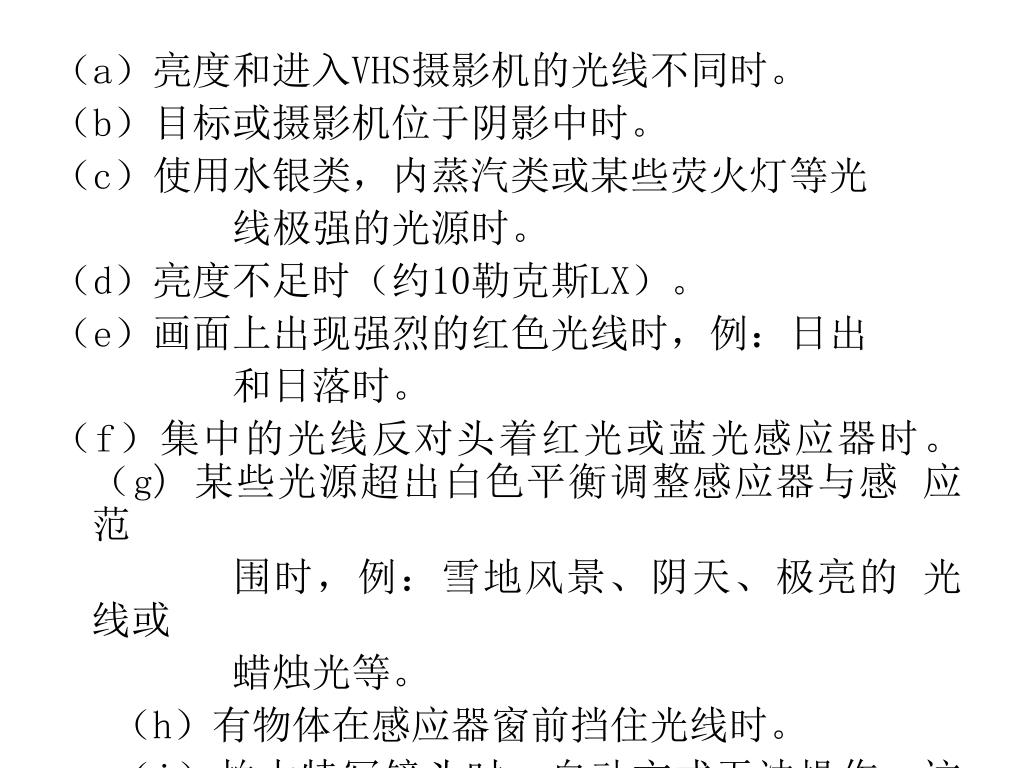

15. （a）亮度和进入VHS摄影机的光线不同时。 （b）目标或摄影机位于阴影中时。 （c）使用水银类，内蒸汽类或某些荧火灯等光 线极强的光源时。 （d）亮度不足时（约10勒克斯LX）。 （e）画面上出现强烈的红色光线时，例：日出 和日落时。 （f）集中的光线反对头着红光或蓝光感应器时。 （g) 某些光源超出白色平衡调整感应器与感 应范 围时，例：雪地风景、阴天、极亮的 光线或 蜡烛光等。 （h）有物体在感应器窗前挡住光线时。 （i）拍大特写镜头时，自动方式无法操作，这时请使用OUTDOOR或INDOOR位置。

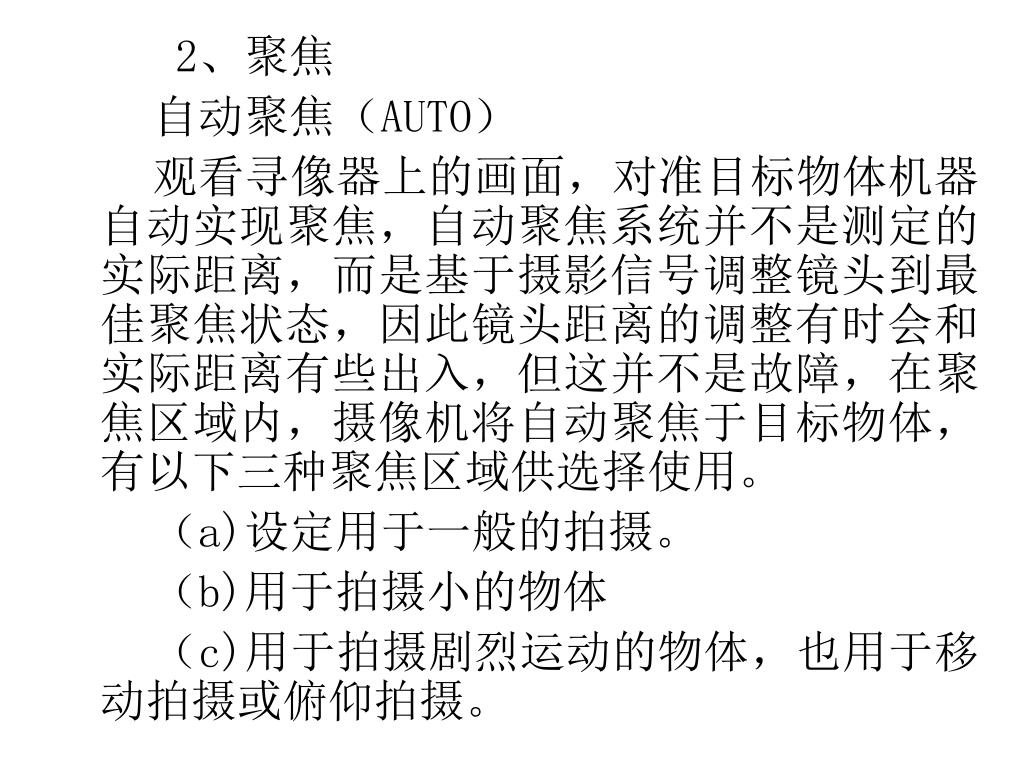

16. 2、聚焦 自动聚焦（AUTO） 观看寻像器上的画面，对准目标物体机器自动实现聚焦，自动聚焦系统并不是测定的实际距离，而是基于摄影信号调整镜头到最佳聚焦状态，因此镜头距离的调整有时会和实际距离有些出入，但这并不是故障，在聚焦区域内，摄像机将自动聚焦于目标物体，有以下三种聚焦区域供选择使用。　　　 （a)设定用于一般的拍摄。 （b)用于拍摄小的物体 （c)用于拍摄剧烈运动的物体，也用于移动拍摄或俯仰拍摄。

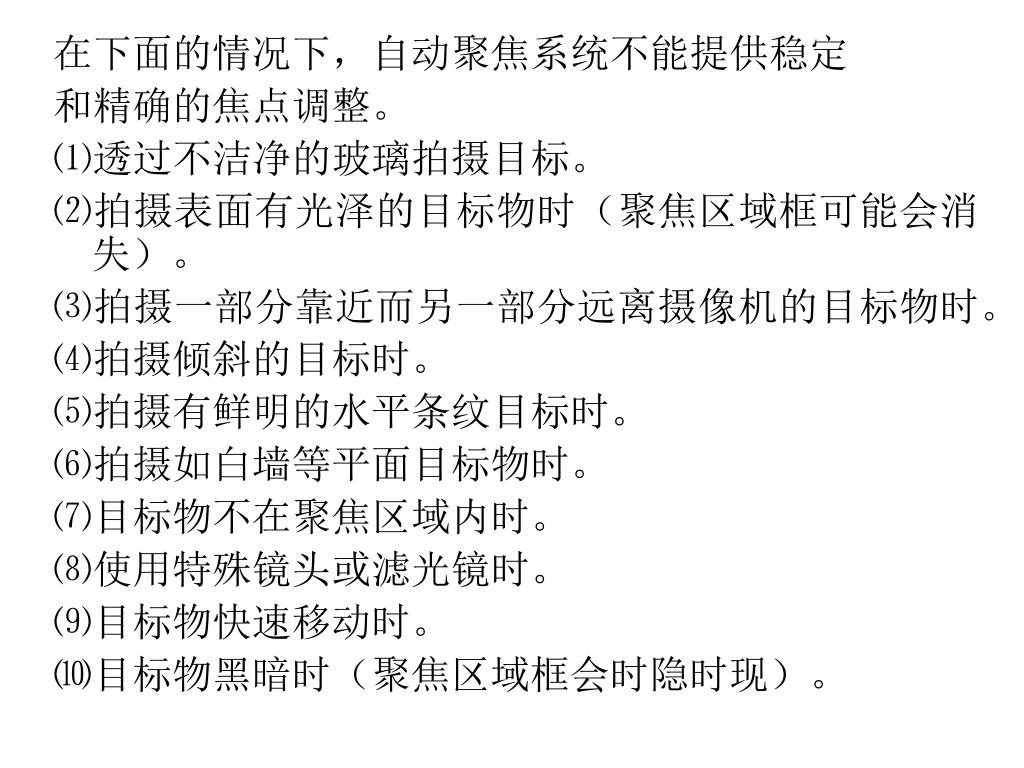

17. 在下面的情况下，自动聚焦系统不能提供稳定 和精确的焦点调整。 ⑴透过不洁净的玻璃拍摄目标。 ⑵拍摄表面有光泽的目标物时（聚焦区域框可能会消失）。 ⑶拍摄一部分靠近而另一部分远离摄像机的目标物时。 ⑷拍摄倾斜的目标时。 ⑸拍摄有鲜明的水平条纹目标时。 ⑹拍摄如白墙等平面目标物时。 ⑺目标物不在聚焦区域内时。 ⑻使用特殊镜头或滤光镜时。 ⑼目标物快速移动时。 ⑽目标物黑暗时（聚焦区域框会时隐时现）。

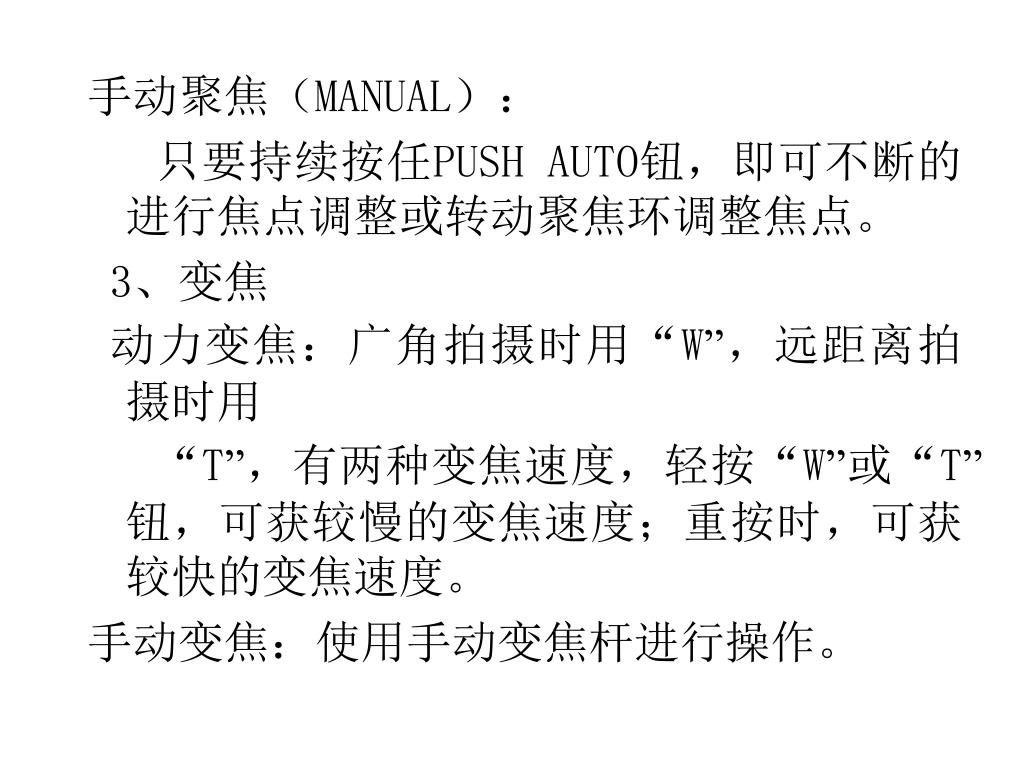

18. 手动聚焦（MANUAL）： 只要持续按任PUSH AUTO钮，即可不断的进行焦点调整或转动聚焦环调整焦点。 3、变焦 动力变焦：广角拍摄时用“W”，远距离拍摄时用 “T”，有两种变焦速度，轻按“W”或“T”钮，可获较慢的变焦速度；重按时，可获较快的变焦速度。 手动变焦：使用手动变焦杆进行操作。

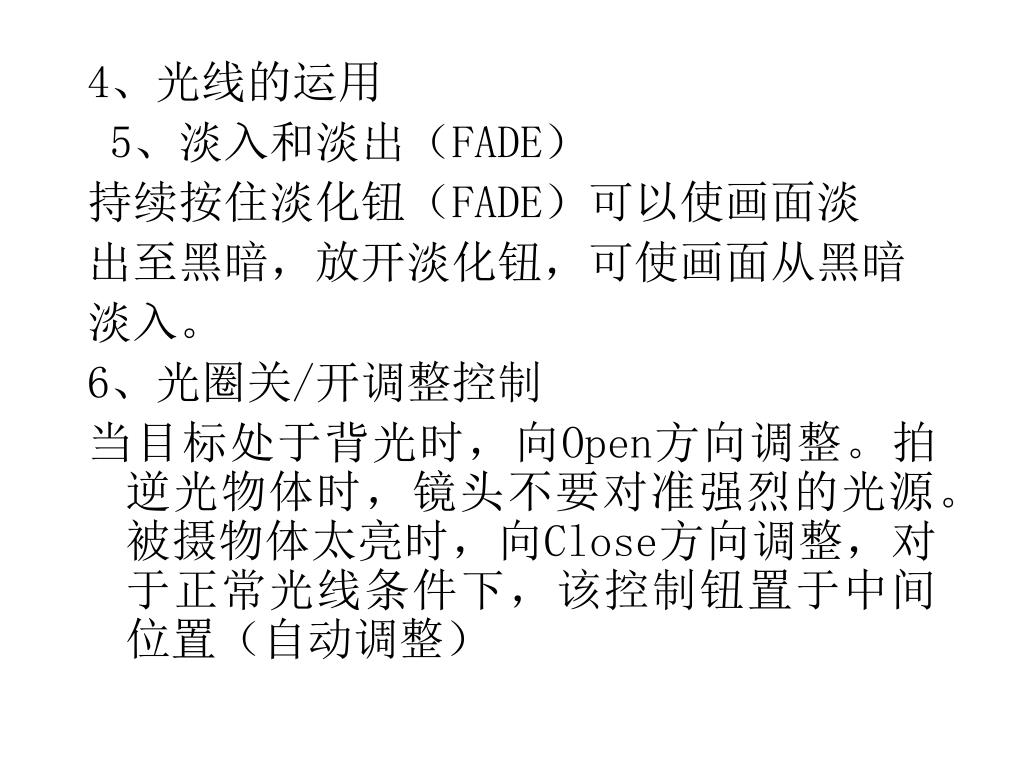

19. 4、光线的运用 5、淡入和淡出（FADE） 持续按住淡化钮（FADE）可以使画面淡 出至黑暗，放开淡化钮，可使画面从黑暗 淡入。 6、光圈关/开调整控制 当目标处于背光时，向Open方向调整。拍逆光物体时，镜头不要对准强烈的光源。被摄物体太亮时，向Close方向调整，对于正常光线条件下，该控制钮置于中间位置（自动调整）

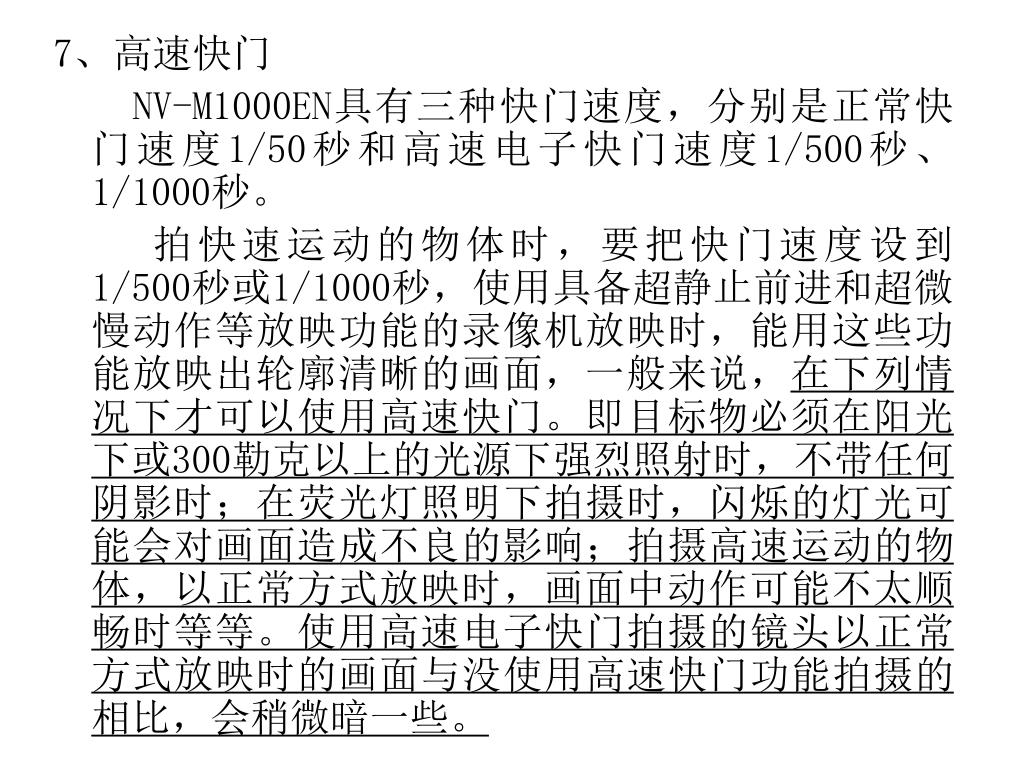

20. 7、高速快门 NV-M1000EN具有三种快门速度，分别是正常快门速度1/50秒和高速电子快门速度1/500秒、1/1000秒。 拍快速运动的物体时，要把快门速度设到1/500秒或1/1000秒，使用具备超静止前进和超微慢动作等放映功能的录像机放映时，能用这些功能放映出轮廓清晰的画面，一般来说，在下列情况下才可以使用高速快门。即目标物必须在阳光下或300勒克以上的光源下强烈照射时，不带任何阴影时；在荧光灯照明下拍摄时，闪烁的灯光可能会对画面造成不良的影响；拍摄高速运动的物体，以正常方式放映时，画面中动作可能不太顺畅时等等。使用高速电子快门拍摄的镜头以正常方式放映时的画面与没使用高速快门功能拍摄的相比，会稍微暗一些。

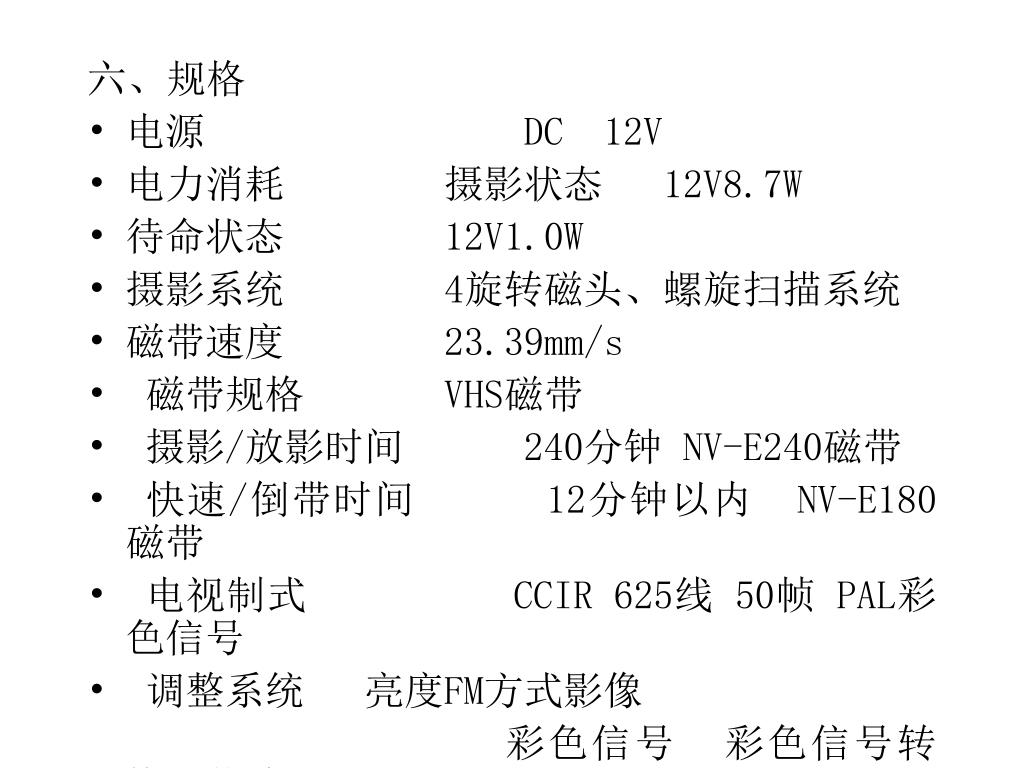

21. 六、规格 • 电源 DC 12V • 电力消耗 摄影状态 12V8.7W • 待命状态 12V1.0W • 摄影系统 4旋转磁头、螺旋扫描系统 • 磁带速度 23.39mm/s • 磁带规格 VHS磁带 • 摄影/放影时间 240分钟 NV-E240磁带 • 快速/倒带时间 12分钟以内 NV-E180磁带 • 电视制式 CCIR 625线 50帧 PAL彩色信号 • 调整系统 亮度FM方式影像 彩色信号 彩色信号转换副载波录影

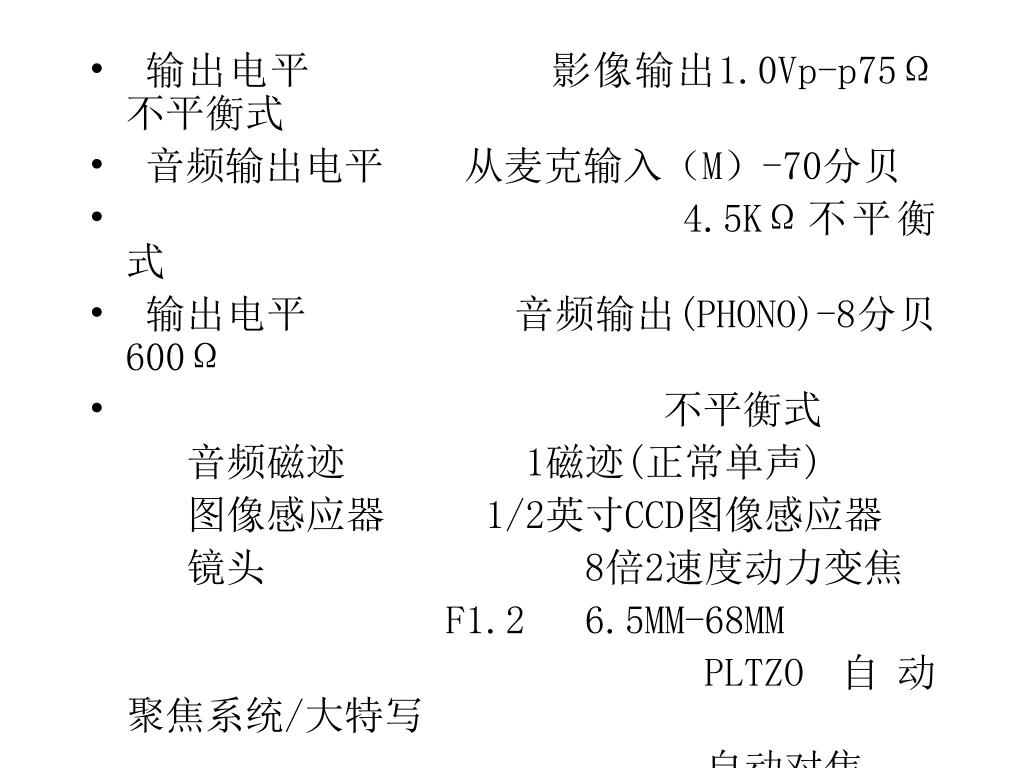

22. 输出电平 影像输出1.0Vp-p75Ω不平衡式 • 音频输出电平 从麦克输入（M）-70分贝 • 4.5KΩ不平衡式 • 输出电平 音频输出(PHONO)-8分贝600Ω • 不平衡式 音频磁迹 1磁迹(正常单声) 图像感应器 1/2英寸CCD图像感应器 镜头 8倍2速度动力变焦 F1.2 6.5MM-68MM PLTZO 自动聚焦系统/大特写 自动对焦 自动光圈 镜头前部直径 49mm

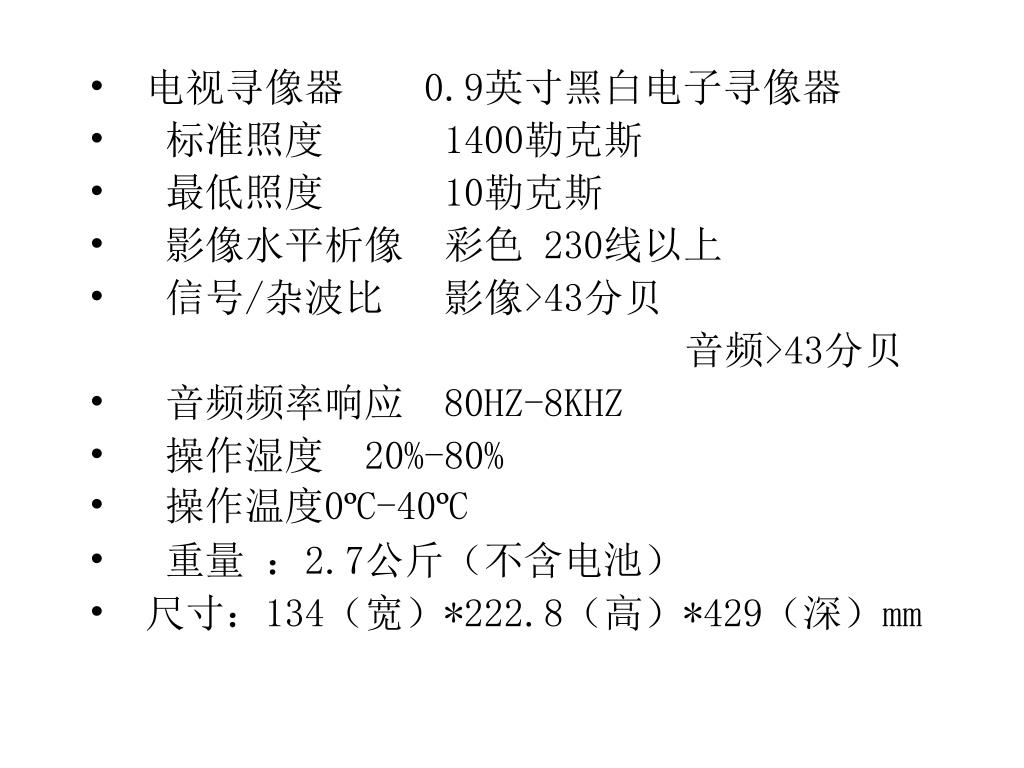

23. 电视寻像器 0.9英寸黑白电子寻像器 • 标准照度 1400勒克斯 • 最低照度 10勒克斯 • 影像水平析像 彩色 230线以上 • 信号/杂波比 影像>43分贝 音频>43分贝 • 音频频率响应 80HZ-8KHZ • 操作湿度 20%-80% • 操作温度0ºC-40ºC • 重量 ：2.7公斤（不含电池） • 尺寸：134（宽）*222.8（高）*429（深）mm

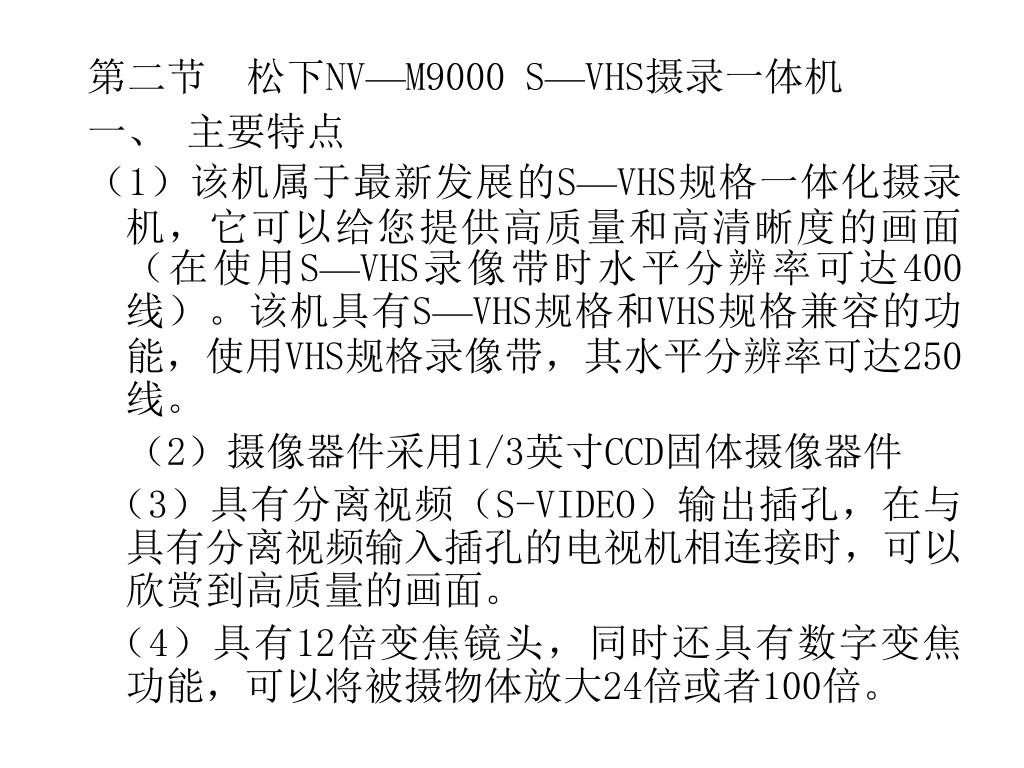

24. 第二节 松下NV—M9000 S—VHS摄录一体机 一、 主要特点 （1）该机属于最新发展的S—VHS规格一体化摄录机，它可以给您提供高质量和高清晰度的画面（在使用S—VHS录像带时水平分辨率可达400线）。该机具有S—VHS规格和VHS规格兼容的功能，使用VHS规格录像带，其水平分辨率可达250线。 （2）摄像器件采用1/3英寸CCD固体摄像器件 （3）具有分离视频（S-VIDEO）输出插孔，在与具有分离视频输入插孔的电视机相连接时，可以欣赏到高质量的画面。 （4）具有12倍变焦镜头，同时还具有数字变焦功能，可以将被摄物体放大24倍或者100倍。

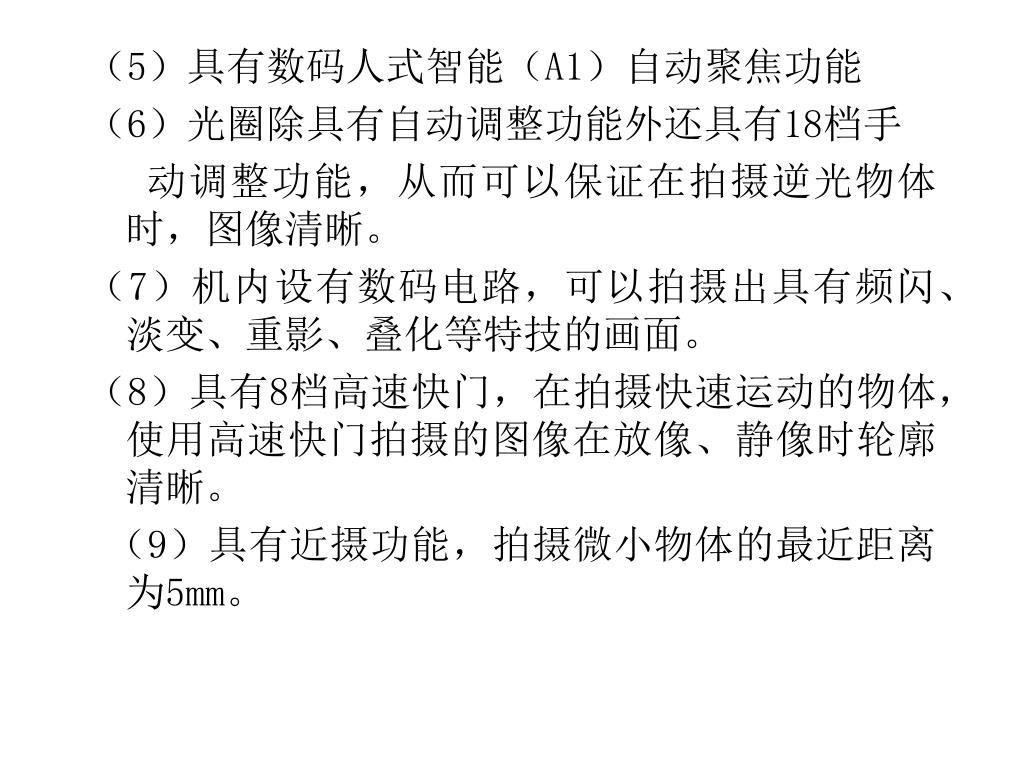

25. （5）具有数码人式智能（A1）自动聚焦功能 （6）光圈除具有自动调整功能外还具有18档手 动调整功能，从而可以保证在拍摄逆光物体时，图像清晰。 （7）机内设有数码电路，可以拍摄出具有频闪、淡变、重影、叠化等特技的画面。 （8）具有8档高速快门，在拍摄快速运动的物体，使用高速快门拍摄的图像在放像、静像时轮廓清晰。 （9）具有近摄功能，拍摄微小物体的最近距离为5mm。

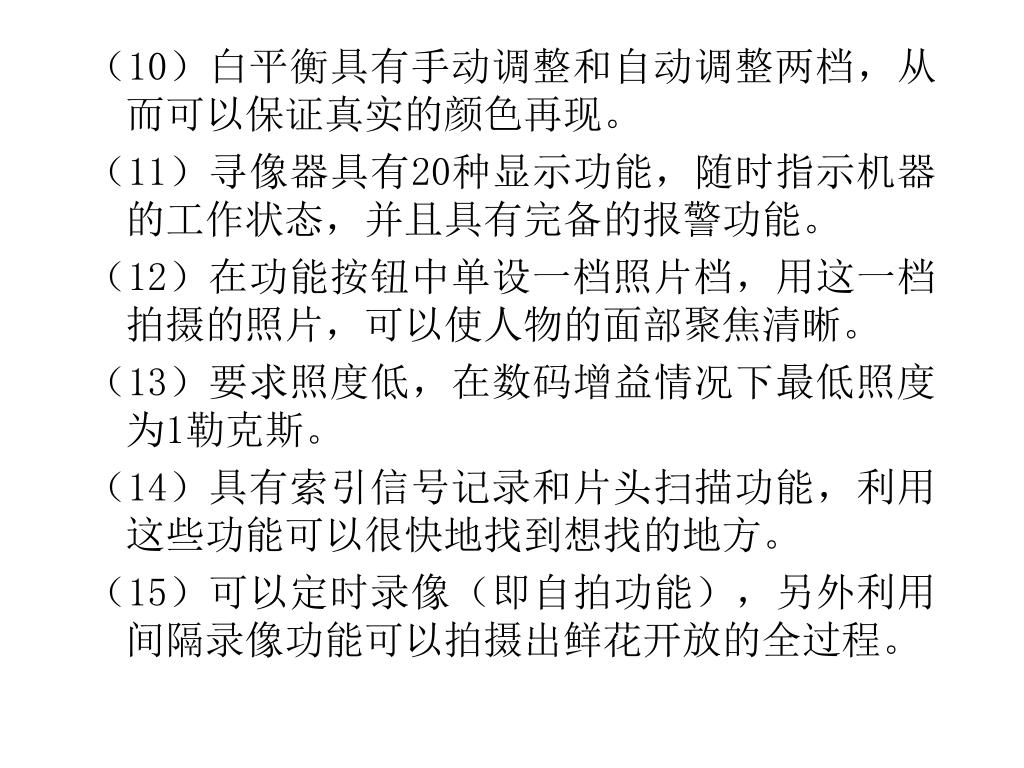

26. （10）白平衡具有手动调整和自动调整两档，从而可以保证真实的颜色再现。（10）白平衡具有手动调整和自动调整两档，从而可以保证真实的颜色再现。 （11）寻像器具有20种显示功能，随时指示机器的工作状态，并且具有完备的报警功能。 （12）在功能按钮中单设一档照片档，用这一档拍摄的照片，可以使人物的面部聚焦清晰。 （13）要求照度低，在数码增益情况下最低照度为1勒克斯。 （14）具有索引信号记录和片头扫描功能，利用这些功能可以很快地找到想找的地方。 （15）可以定时录像（即自拍功能），另外利用间隔录像功能可以拍摄出鲜花开放的全过程。

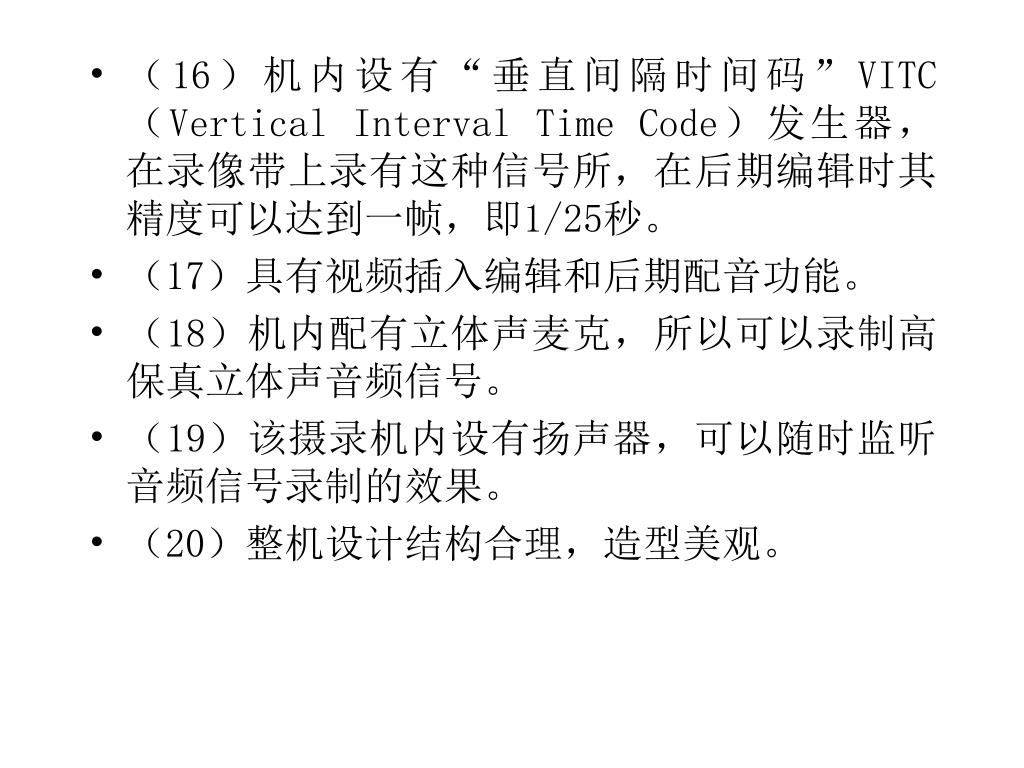

27. （16）机内设有“垂直间隔时间码”VITC（Vertical Interval Time Code）发生器，在录像带上录有这种信号所，在后期编辑时其精度可以达到一帧，即1/25秒。 • （17）具有视频插入编辑和后期配音功能。 • （18）机内配有立体声麦克，所以可以录制高保真立体声音频信号。 • （19）该摄录机内设有扬声器，可以随时监听音频信号录制的效果。 • （20）整机设计结构合理，造型美观。

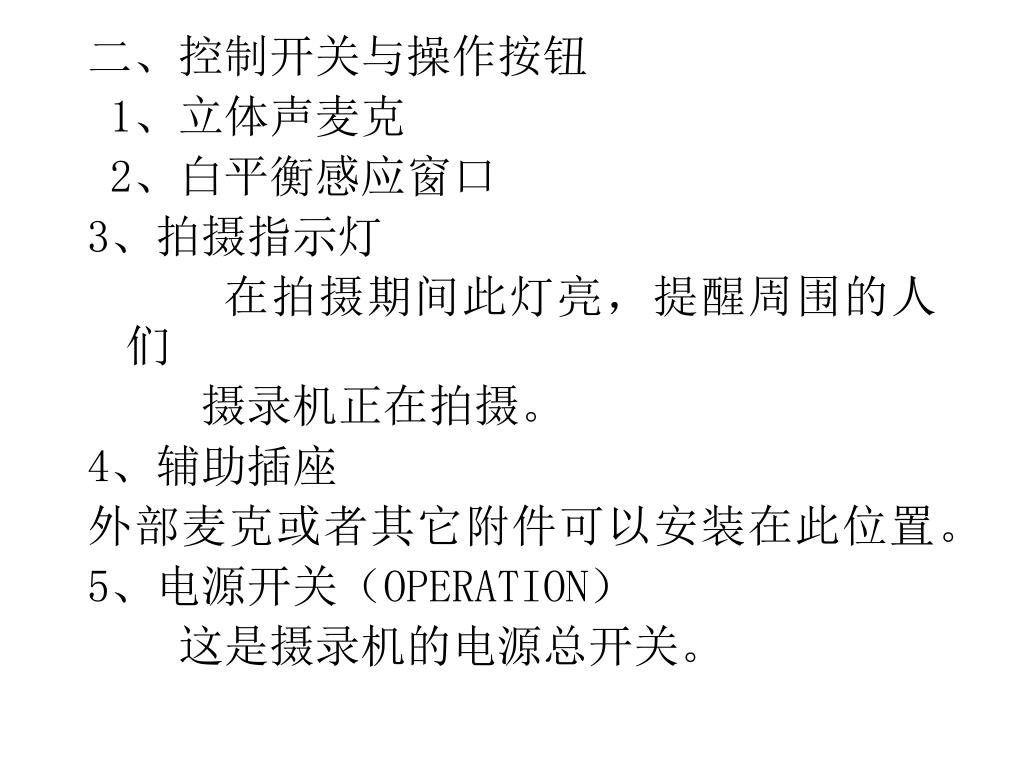

28. 二、控制开关与操作按钮 1、立体声麦克 2、白平衡感应窗口 3、拍摄指示灯 在拍摄期间此灯亮，提醒周围的人们 摄录机正在拍摄。 4、辅助插座 外部麦克或者其它附件可以安装在此位置。 5、电源开关（OPERATION） 这是摄录机的电源总开关。

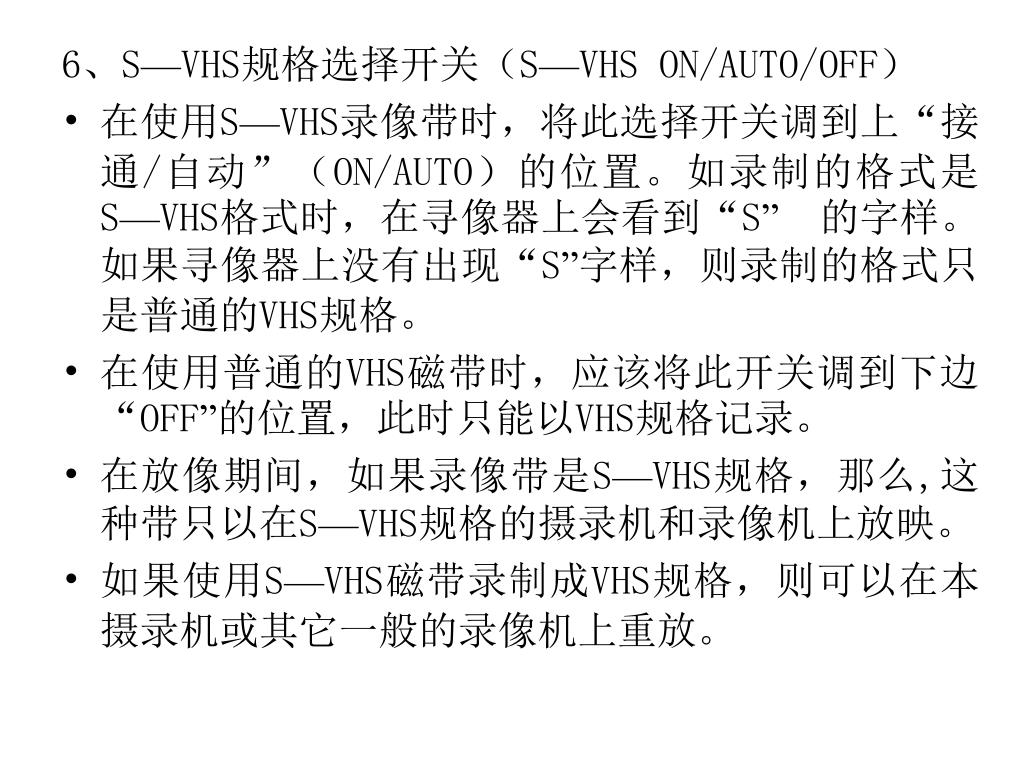

29. 6、S—VHS规格选择开关（S—VHS ON/AUTO/OFF） • 在使用S—VHS录像带时，将此选择开关调到上“接通/自动”（ON/AUTO）的位置。如录制的格式是S—VHS格式时，在寻像器上会看到“S”的字样。如果寻像器上没有出现“S”字样，则录制的格式只是普通的VHS规格。 • 在使用普通的VHS磁带时，应该将此开关调到下边“OFF”的位置，此时只能以VHS规格记录。　　 • 在放像期间，如果录像带是S—VHS规格，那么,这种带只以在S—VHS规格的摄录机和录像机上放映。 • 如果使用S—VHS磁带录制成VHS规格，则可以在本摄录机或其它一般的录像机上重放。

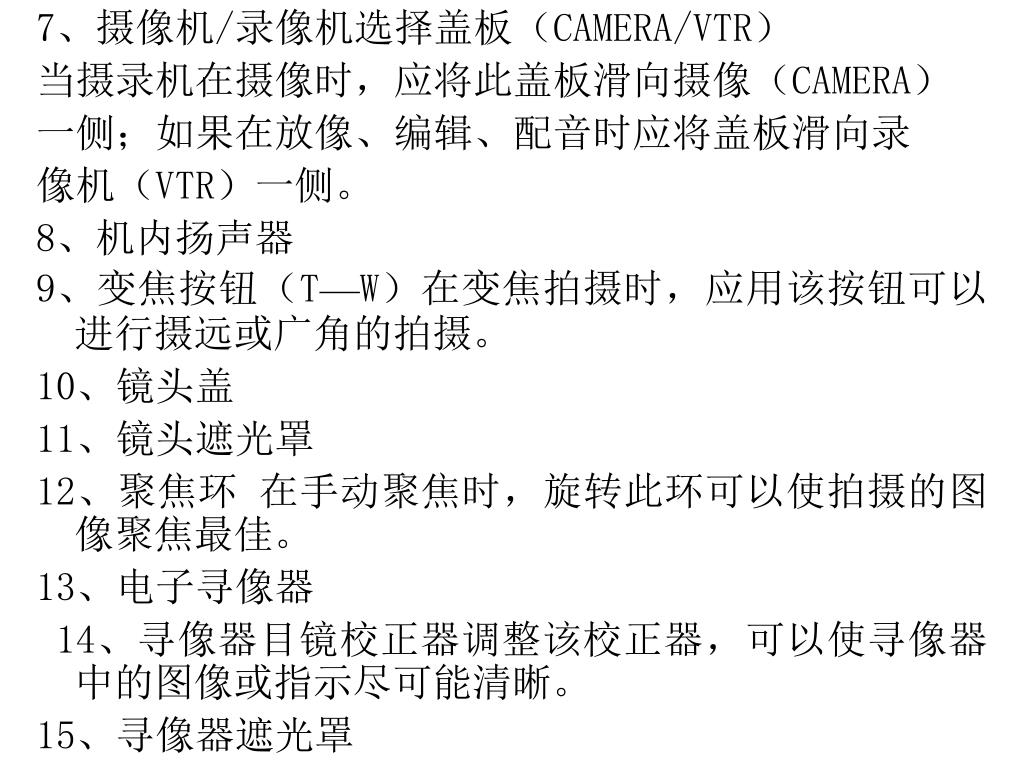

30. 7、摄像机/录像机选择盖板（CAMERA/VTR） 当摄录机在摄像时，应将此盖板滑向摄像（CAMERA） 一侧；如果在放像、编辑、配音时应将盖板滑向录 像机（VTR）一侧。 8、机内扬声器 9、变焦按钮（T—W）在变焦拍摄时，应用该按钮可以进行摄远或广角的拍摄。 10、镜头盖 11、镜头遮光罩 12、聚焦环 在手动聚焦时，旋转此环可以使拍摄的图像聚焦最佳。 13、电子寻像器 14、寻像器目镜校正器调整该校正器，可以使寻像器中的图像或指示尽可能清晰。 15、寻像器遮光罩

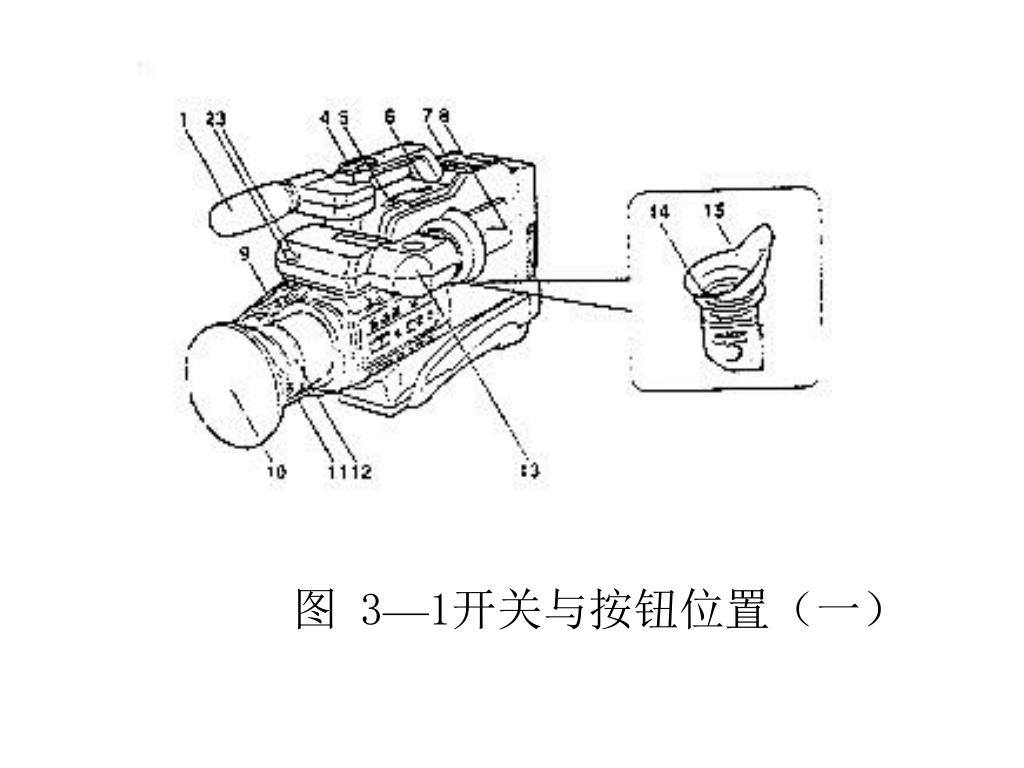

31. 图 3—1开关与按钮位置（一）

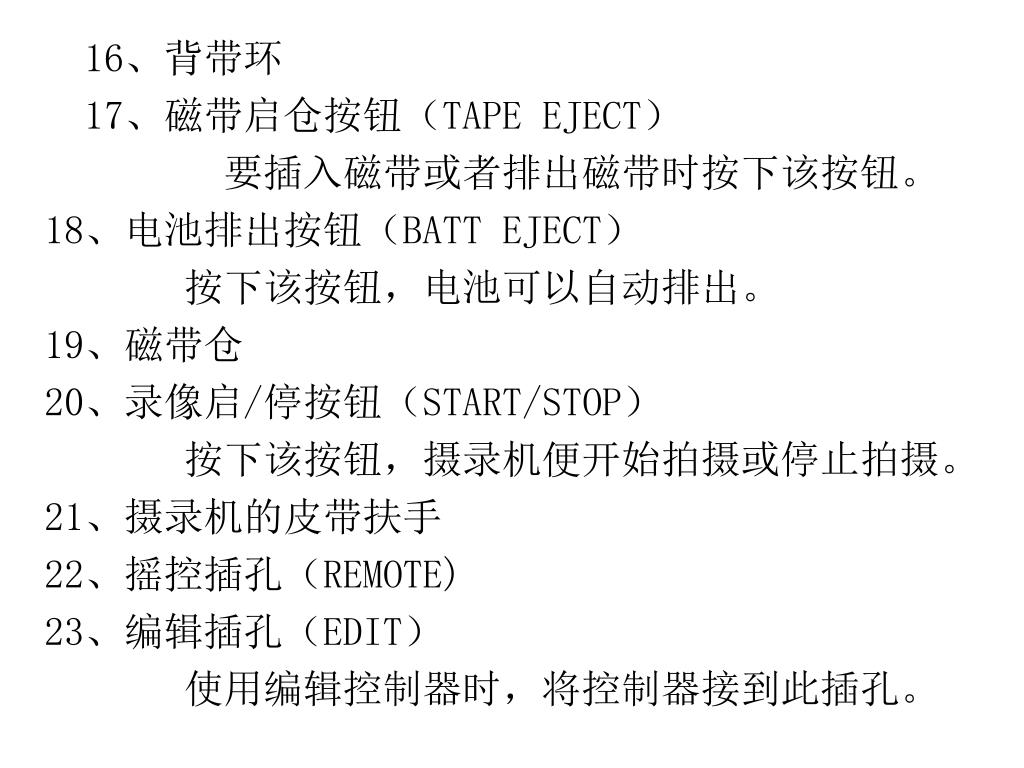

32. 16、背带环 17、磁带启仓按钮（TAPE EJECT） 要插入磁带或者排出磁带时按下该按钮。 18、电池排出按钮（BATT EJECT） 按下该按钮，电池可以自动排出。 19、磁带仓 20、录像启/停按钮（START/STOP） 按下该按钮，摄录机便开始拍摄或停止拍摄。 21、摄录机的皮带扶手 22、摇控插孔（REMOTE) 23、编辑插孔（EDIT） 使用编辑控制器时，将控制器接到此插孔。

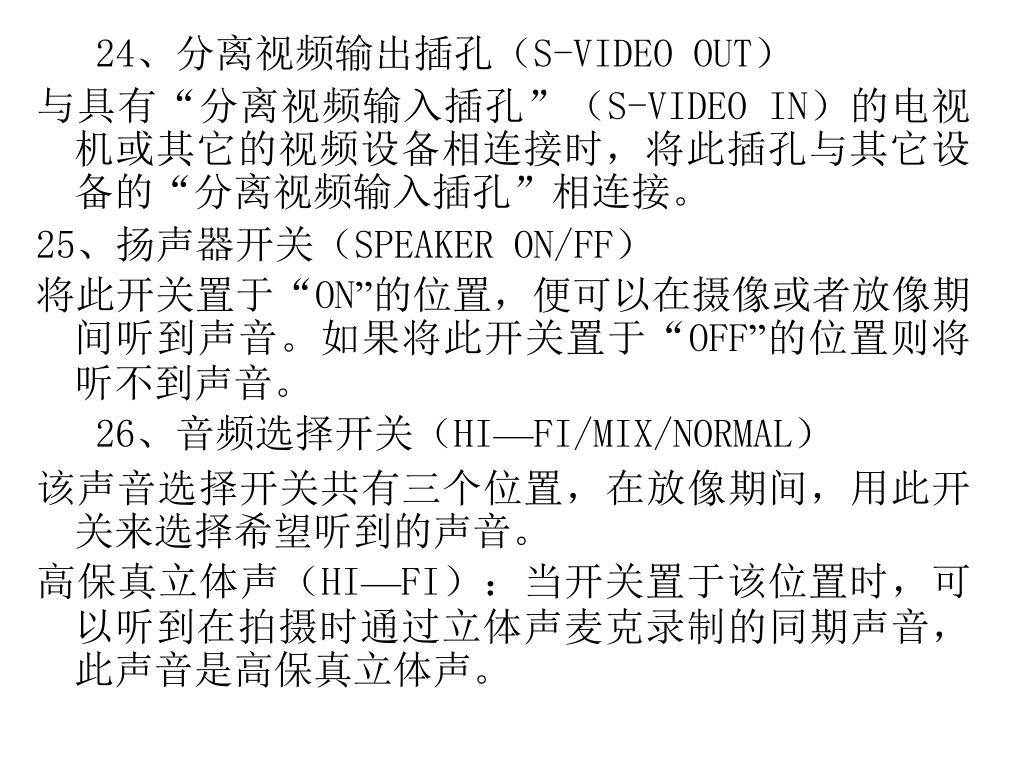

33. 24、分离视频输出插孔（S-VIDEO OUT） 与具有“分离视频输入插孔”（S-VIDEO IN）的电视机或其它的视频设备相连接时，将此插孔与其它设备的“分离视频输入插孔”相连接。 25、扬声器开关（SPEAKER ON/FF） 将此开关置于“ON”的位置，便可以在摄像或者放像期间听到声音。如果将此开关置于“OFF”的位置则将听不到声音。 26、音频选择开关（HI—FI/MIX/NORMAL） 该声音选择开关共有三个位置，在放像期间，用此开关来选择希望听到的声音。 高保真立体声（HI—FI）：当开关置于该位置时，可以听到在拍摄时通过立体声麦克录制的同期声音，此声音是高保真立体声。

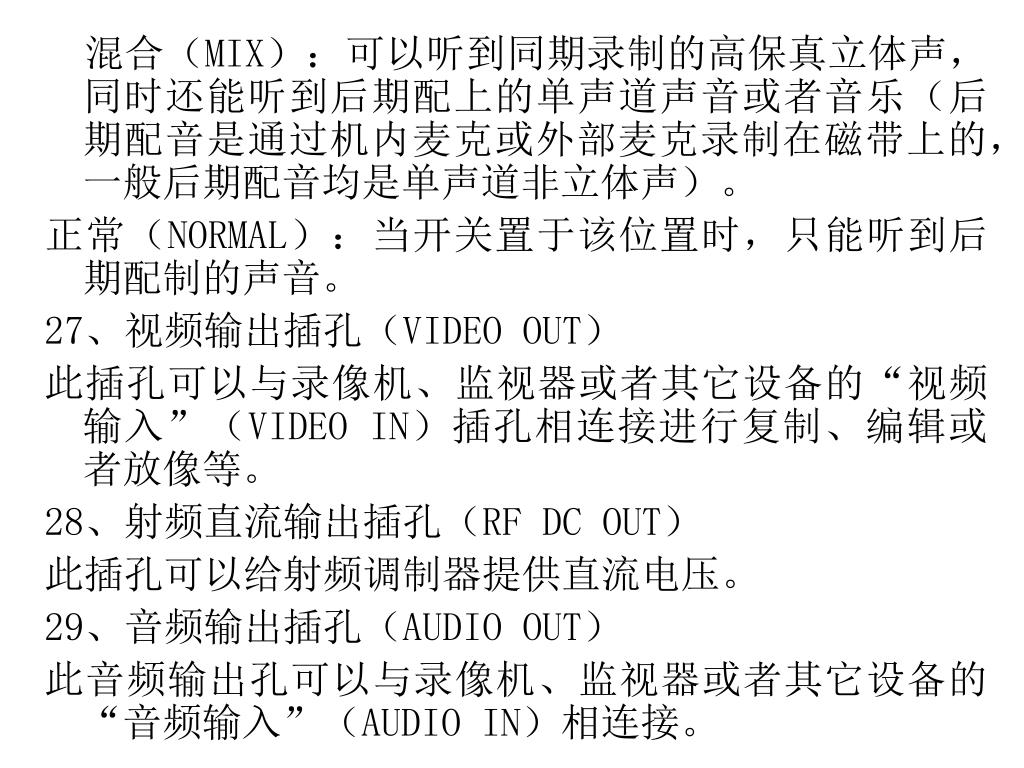

34. 混合（MIX）：可以听到同期录制的高保真立体声，同时还能听到后期配上的单声道声音或者音乐（后期配音是通过机内麦克或外部麦克录制在磁带上的，一般后期配音均是单声道非立体声）。混合（MIX）：可以听到同期录制的高保真立体声，同时还能听到后期配上的单声道声音或者音乐（后期配音是通过机内麦克或外部麦克录制在磁带上的，一般后期配音均是单声道非立体声）。 正常（NORMAL）：当开关置于该位置时，只能听到后期配制的声音。 27、视频输出插孔（VIDEO OUT） 此插孔可以与录像机、监视器或者其它设备的“视频输入”（VIDEO IN）插孔相连接进行复制、编辑或者放像等。 28、射频直流输出插孔（RF DC OUT） 此插孔可以给射频调制器提供直流电压。 29、音频输出插孔（AUDIO OUT） 此音频输出孔可以与录像机、监视器或者其它设备的“音频输入”（AUDIO IN）相连接。

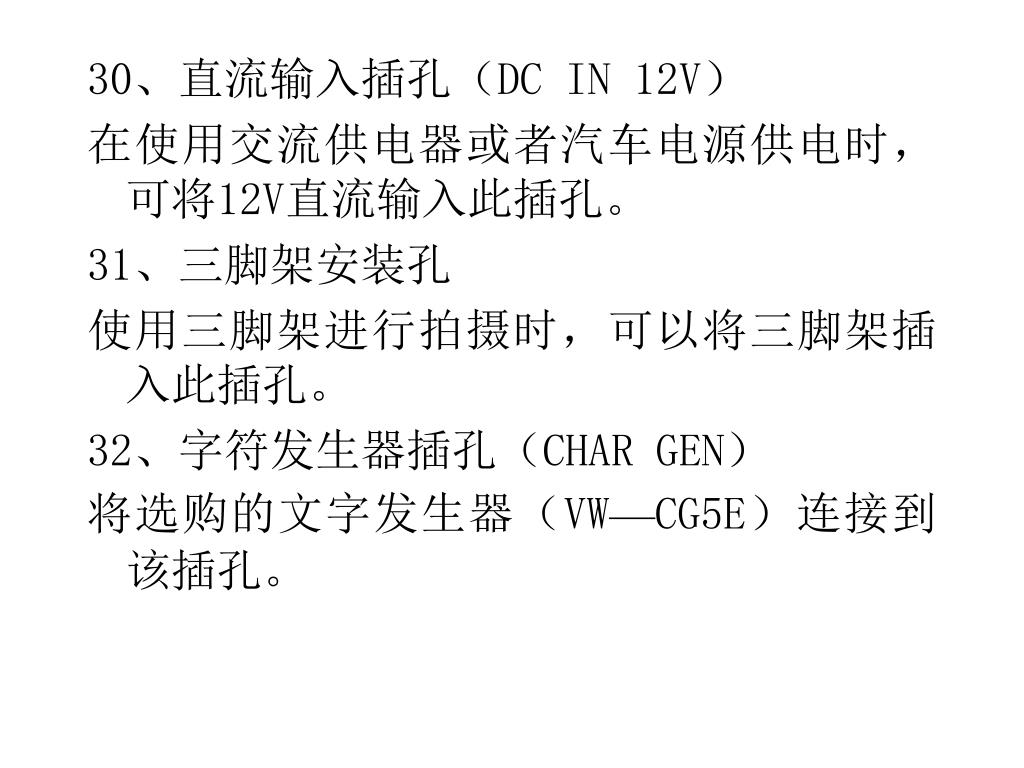

35. 30、直流输入插孔（DC IN 12V） 在使用交流供电器或者汽车电源供电时，可将12V直流输入此插孔。 31、三脚架安装孔 使用三脚架进行拍摄时，可以将三脚架插入此插孔。 32、字符发生器插孔（CHAR GEN） 将选购的文字发生器（VW—CG5E）连接到该插孔。

36. 图3—2开关与按钮位置（二）

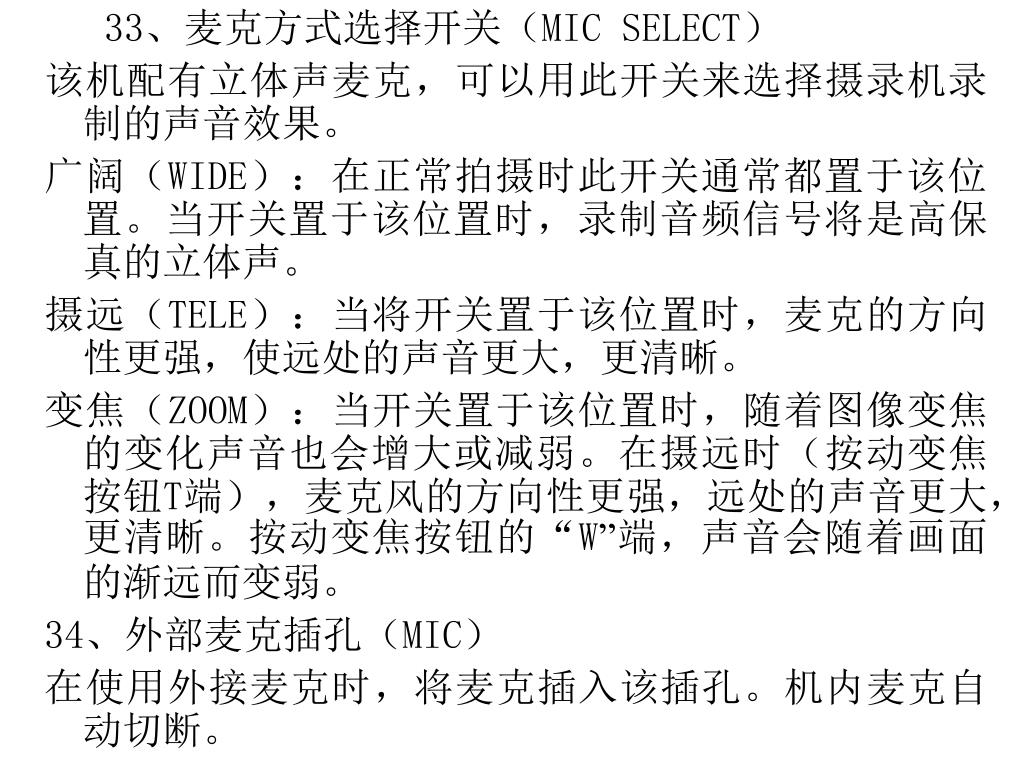

37. 33、麦克方式选择开关（MIC SELECT） 该机配有立体声麦克，可以用此开关来选择摄录机录制的声音效果。 广阔（WIDE）：在正常拍摄时此开关通常都置于该位置。当开关置于该位置时，录制音频信号将是高保真的立体声。 摄远（TELE）：当将开关置于该位置时，麦克的方向性更强，使远处的声音更大，更清晰。 变焦（ZOOM）：当开关置于该位置时，随着图像变焦的变化声音也会增大或减弱。在摄远时（按动变焦按钮T端），麦克风的方向性更强，远处的声音更大，更清晰。按动变焦按钮的“W”端，声音会随着画面的渐远而变弱。 34、外部麦克插孔（MIC） 在使用外接麦克时，将麦克插入该插孔。机内麦克自动切断。

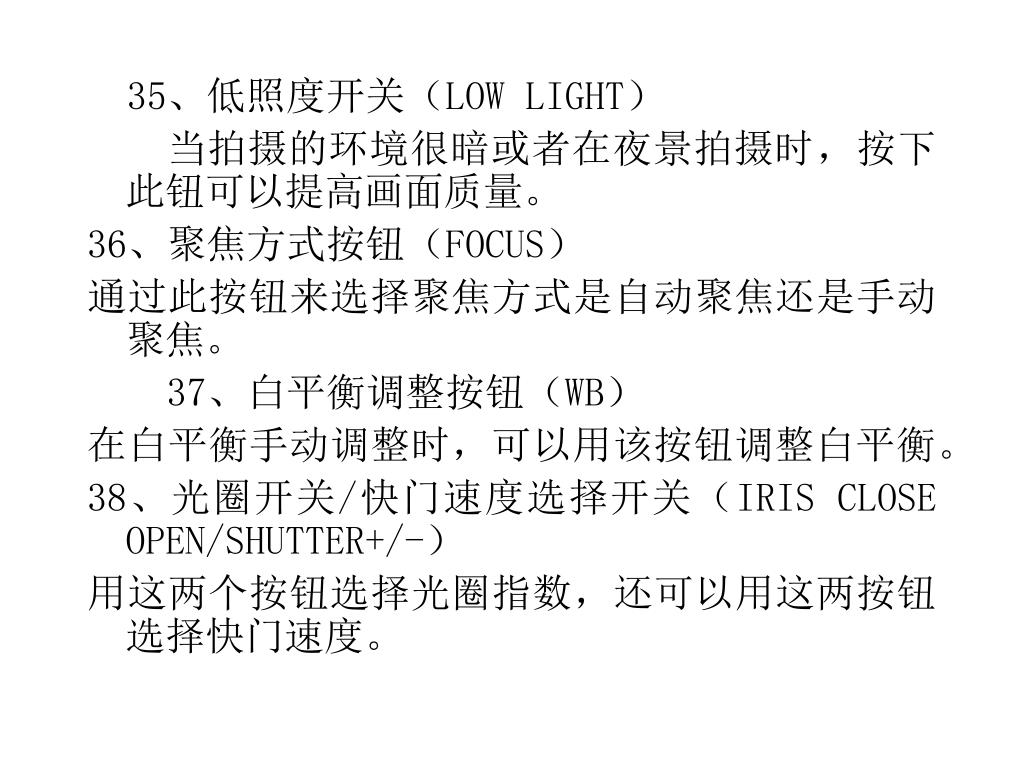

38. 35、低照度开关（LOW LIGHT） 当拍摄的环境很暗或者在夜景拍摄时，按下此钮可以提高画面质量。 36、聚焦方式按钮（FOCUS） 通过此按钮来选择聚焦方式是自动聚焦还是手动聚焦。 37、白平衡调整按钮（WB） 在白平衡手动调整时，可以用该按钮调整白平衡。 38、光圈开关/快门速度选择开关（IRIS CLOSE OPEN/SHUTTER+/-） 用这两个按钮选择光圈指数，还可以用这两按钮选择快门速度。

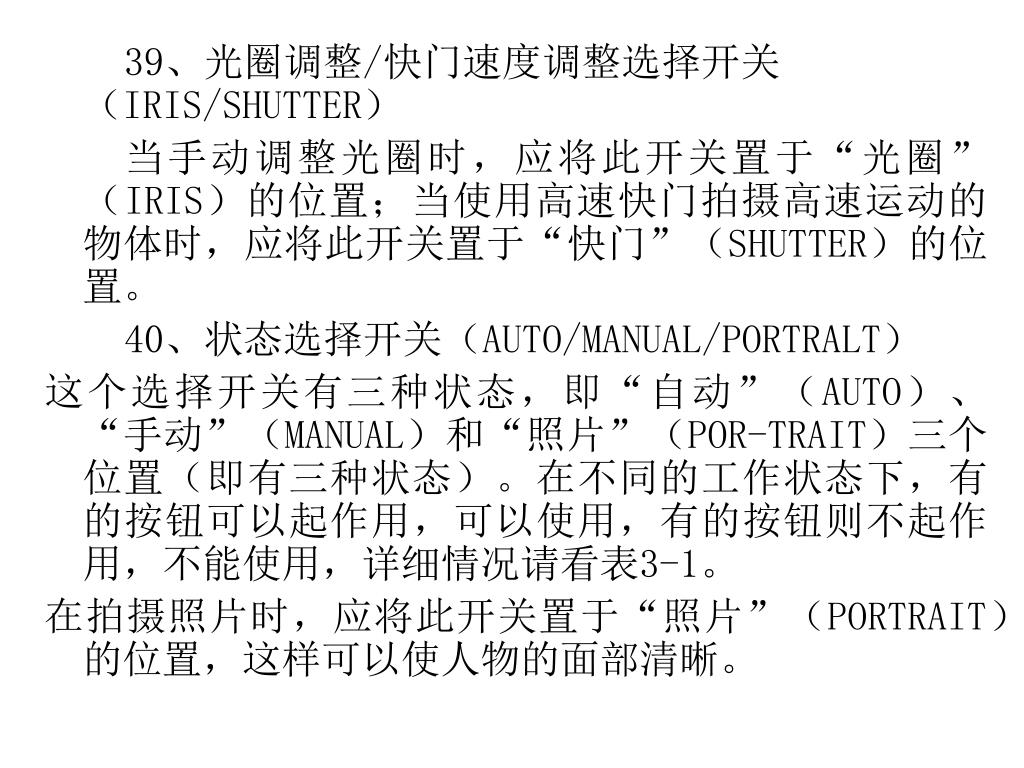

39. 39、光圈调整/快门速度调整选择开关（IRIS/SHUTTER） 当手动调整光圈时，应将此开关置于“光圈”（IRIS）的位置；当使用高速快门拍摄高速运动的物体时，应将此开关置于“快门”（SHUTTER）的位置。 40、状态选择开关（AUTO/MANUAL/PORTRALT） 这个选择开关有三种状态，即“自动”（AUTO）、“手动”（MANUAL）和“照片”（POR-TRAIT）三个位置（即有三种状态）。在不同的工作状态下，有的按钮可以起作用，可以使用，有的按钮则不起作用，不能使用，详细情况请看表3-1。 在拍摄照片时，应将此开关置于“照片”（PORTRAIT）的位置，这样可以使人物的面部清晰。

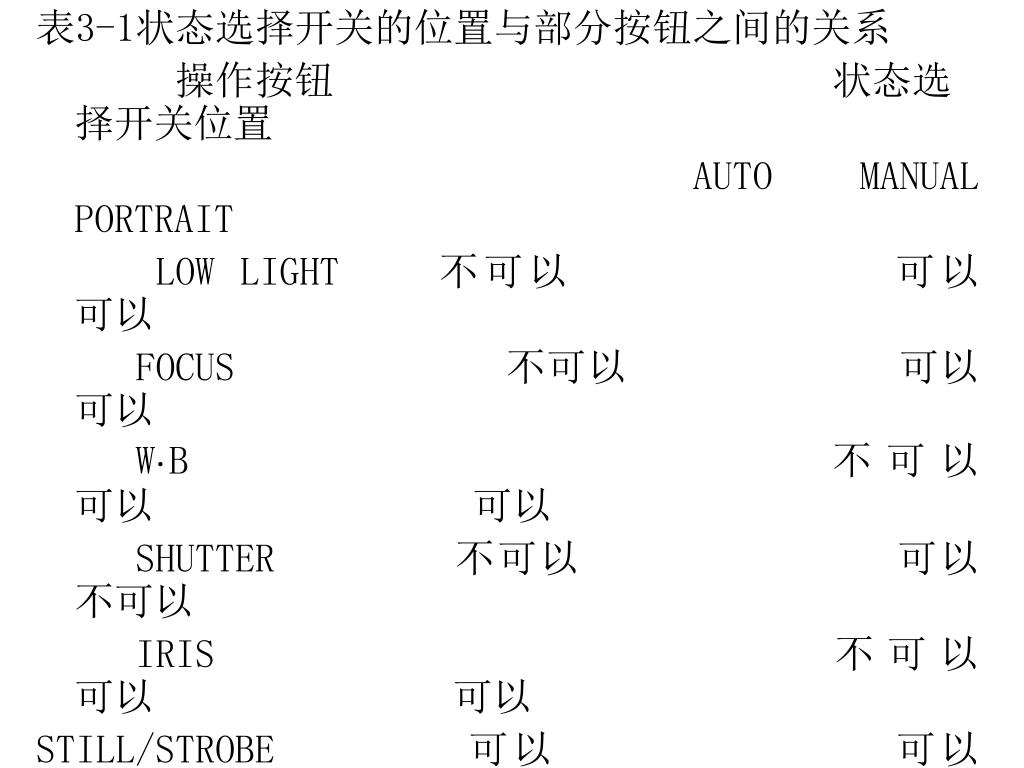

40. 表3-1状态选择开关的位置与部分按钮之间的关系表3-1状态选择开关的位置与部分按钮之间的关系 操作按钮 状态选择开关位置 AUTO MANUAL PORTRAIT LOW LIGHT 不可以 可以 可以 FOCUS 不可以 可以 可以 W·B 不可以 可以 可以 SHUTTER 不可以 可以 不可以 IRIS 不可以 可以 可以 STILL/STROBE 可以 可以 可以 TRACER 可以 可以 可以 DIGITAL ZOOM 可以 可以 可以 GAIN 可以 可以 可以 FADE 可以 可以 可以 WIPE /MIX 可以 可以 可以

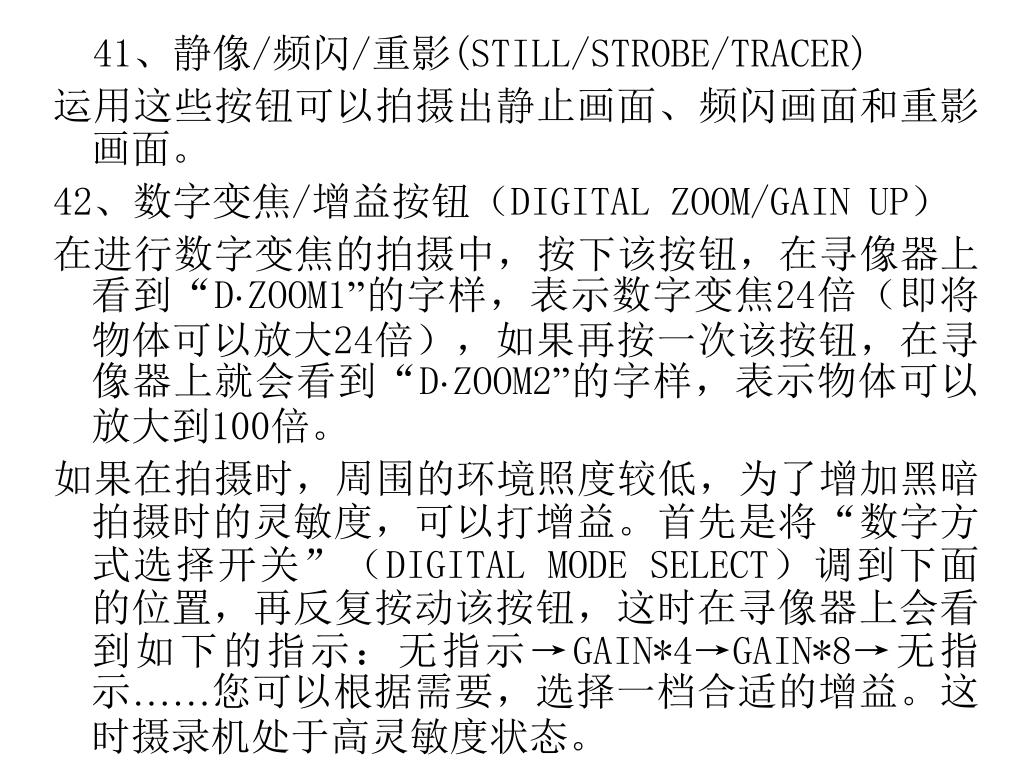

41. 41、静像/频闪/重影(STILL/STROBE/TRACER) 运用这些按钮可以拍摄出静止画面、频闪画面和重影画面。 42、数字变焦/增益按钮（DIGITAL ZOOM/GAIN UP） 在进行数字变焦的拍摄中，按下该按钮，在寻像器上看到“D·ZOOM1”的字样，表示数字变焦24倍（即将物体可以放大24倍），如果再按一次该按钮，在寻像器上就会看到“D·ZOOM2”的字样，表示物体可以放大到100倍。 如果在拍摄时，周围的环境照度较低，为了增加黑暗拍摄时的灵敏度，可以打增益。首先是将“数字方式选择开关”（DIGITAL MODE SELECT）调到下面的位置，再反复按动该按钮，这时在寻像器上会看到如下的指示：无指示→GAIN*4→GAIN*8→无指示……您可以根据需要，选择一档合适的增益。这时摄录机处于高灵敏度状态。

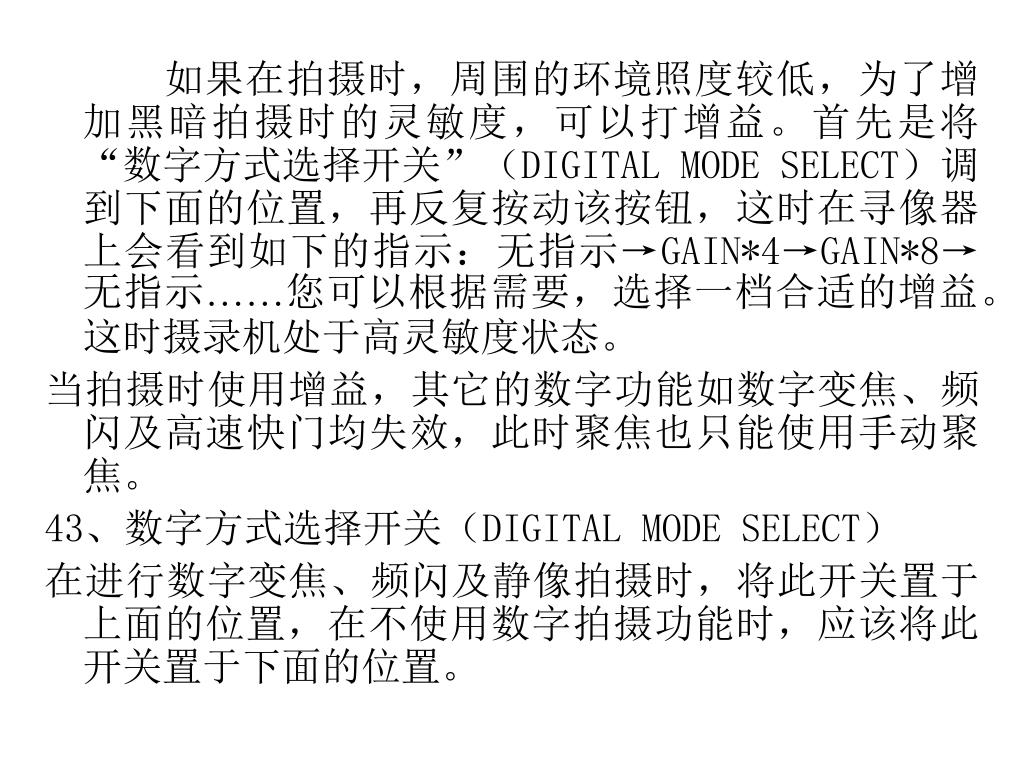

42. 如果在拍摄时，周围的环境照度较低，为了增加黑暗拍摄时的灵敏度，可以打增益。首先是将“数字方式选择开关”（DIGITAL MODE SELECT）调到下面的位置，再反复按动该按钮，这时在寻像器上会看到如下的指示：无指示→GAIN*4→GAIN*8→无指示……您可以根据需要，选择一档合适的增益。这时摄录机处于高灵敏度状态。 当拍摄时使用增益，其它的数字功能如数字变焦、频闪及高速快门均失效，此时聚焦也只能使用手动聚焦。 43、数字方式选择开关（DIGITAL MODE SELECT） 在进行数字变焦、频闪及静像拍摄时，将此开关置于上面的位置，在不使用数字拍摄功能时，应该将此开关置于下面的位置。

43. 图3-3开关与按钮位置（三）

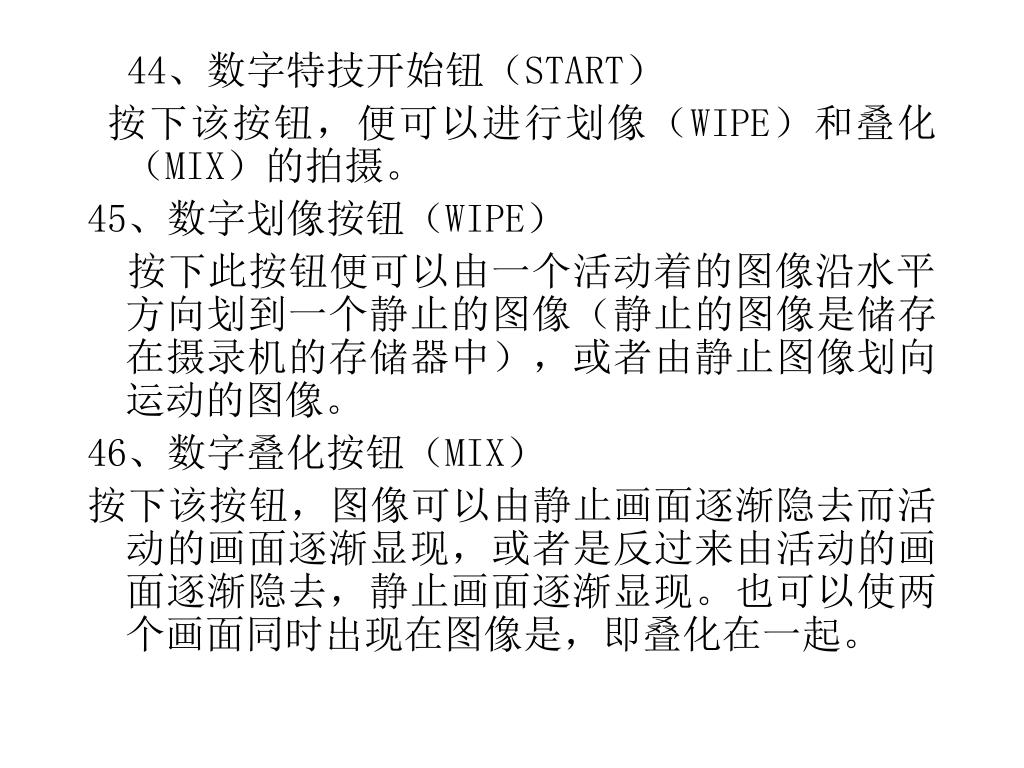

44. 44、数字特技开始钮（START） 按下该按钮，便可以进行划像（WIPE）和叠化（MIX）的拍摄。 45、数字划像按钮（WIPE） 按下此按钮便可以由一个活动着的图像沿水平方向划到一个静止的图像（静止的图像是储存在摄录机的存储器中），或者由静止图像划向运动的图像。 46、数字叠化按钮（MIX） 按下该按钮，图像可以由静止画面逐渐隐去而活动的画面逐渐显现，或者是反过来由活动的画面逐渐隐去，静止画面逐渐显现。也可以使两个画面同时出现在图像是，即叠化在一起。

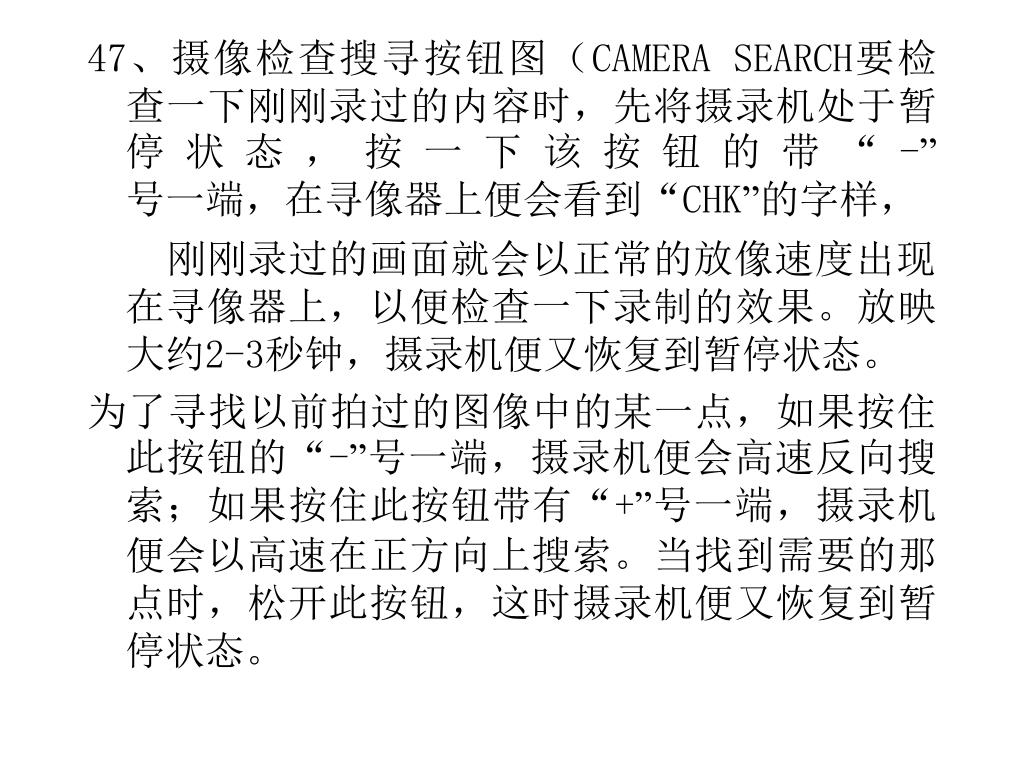

45. 47、摄像检查搜寻按钮图（CAMERA SEARCH要检查一下刚刚录过的内容时，先将摄录机处于暂停状态，按一下该按钮的带“-”号一端，在寻像器上便会看到“CHK”的字样， 刚刚录过的画面就会以正常的放像速度出现 在寻像器上，以便检查一下录制的效果。放映大约2-3秒钟，摄录机便又恢复到暂停状态。 为了寻找以前拍过的图像中的某一点，如果按住此按钮的“-”号一端，摄录机便会高速反向搜索；如果按住此按钮带有“+”号一端，摄录机便会以高速在正方向上搜索。当找到需要的那点时，松开此按钮，这时摄录机便又恢复到暂停状态。

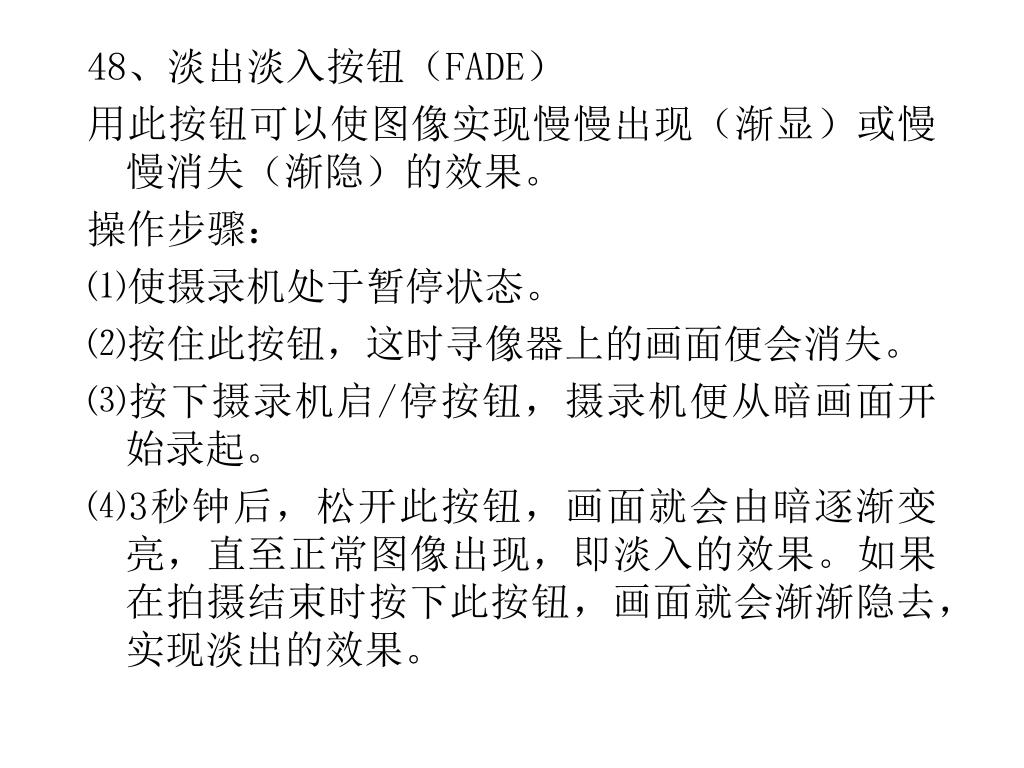

46. 48、淡出淡入按钮（FADE） 用此按钮可以使图像实现慢慢出现（渐显）或慢慢消失（渐隐）的效果。 操作步骤： ⑴使摄录机处于暂停状态。 ⑵按住此按钮，这时寻像器上的画面便会消失。 ⑶按下摄录机启/停按钮，摄录机便从暗画面开始录起。 ⑷3秒钟后，松开此按钮，画面就会由暗逐渐变亮，直至正常图像出现，即淡入的效果。如果在拍摄结束时按下此按钮，画面就会渐渐隐去，实现淡出的效果。

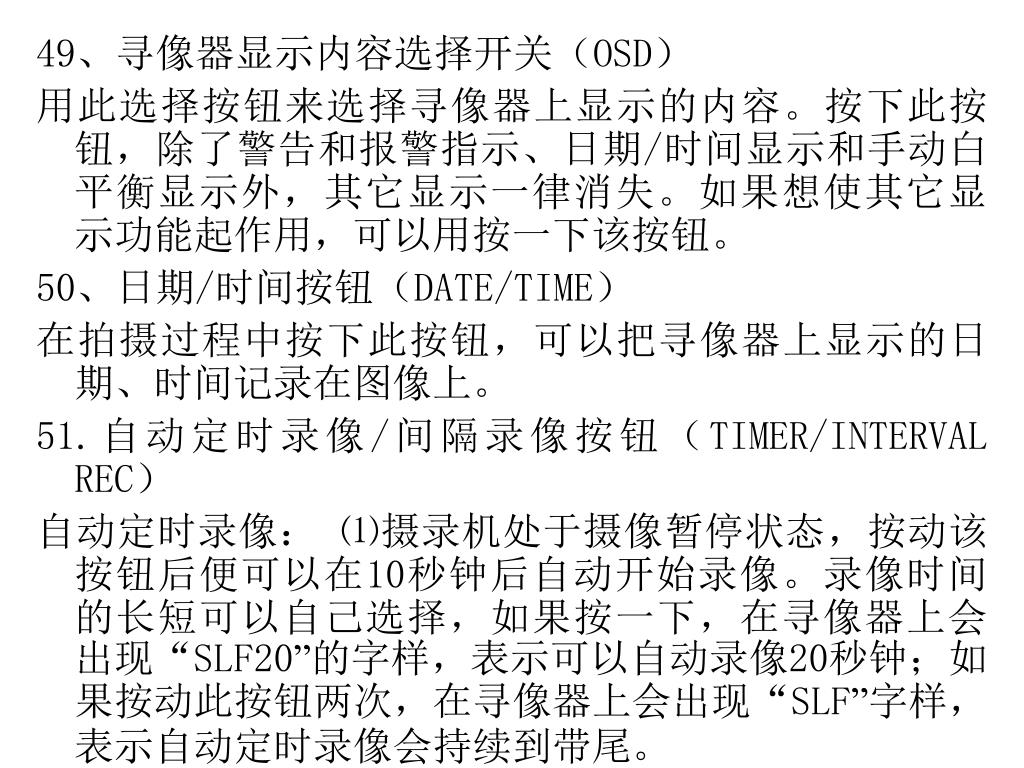

47. 49、寻像器显示内容选择开关（OSD） 用此选择按钮来选择寻像器上显示的内容。按下此按钮，除了警告和报警指示、日期/时间显示和手动白平衡显示外，其它显示一律消失。如果想使其它显示功能起作用，可以用按一下该按钮。 50、日期/时间按钮（DATE/TIME） 在拍摄过程中按下此按钮，可以把寻像器上显示的日期、时间记录在图像上。 51.自动定时录像/间隔录像按钮（TIMER/INTERVAL REC） 自动定时录像： ⑴摄录机处于摄像暂停状态，按动该按钮后便可以在10秒钟后自动开始录像。录像时间的长短可以自己选择，如果按一下，在寻像器上会出现“SLF20”的字样，表示可以自动录像20秒钟；如果按动此按钮两次，在寻像器上会出现“SLF”字样，表示自动定时录像会持续到带尾。

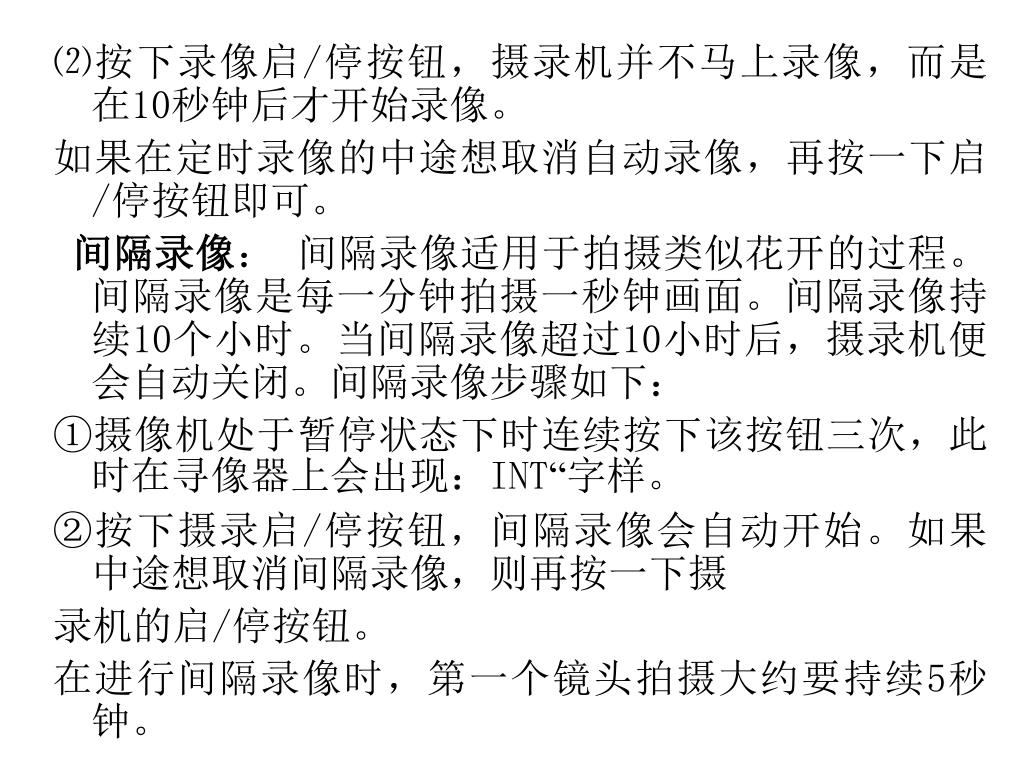

48. ⑵按下录像启/停按钮，摄录机并不马上录像，而是在10秒钟后才开始录像。⑵按下录像启/停按钮，摄录机并不马上录像，而是在10秒钟后才开始录像。 如果在定时录像的中途想取消自动录像，再按一下启/停按钮即可。 间隔录像： 间隔录像适用于拍摄类似花开的过程。间隔录像是每一分钟拍摄一秒钟画面。间隔录像持续10个小时。当间隔录像超过10小时后，摄录机便会自动关闭。间隔录像步骤如下： ①摄像机处于暂停状态下时连续按下该按钮三次，此时在寻像器上会出现：INT“字样。 ②按下摄录启/停按钮，间隔录像会自动开始。如果中途想取消间隔录像，则再按一下摄 录机的启/停按钮。 在进行间隔录像时，第一个镜头拍摄大约要持续5秒钟。

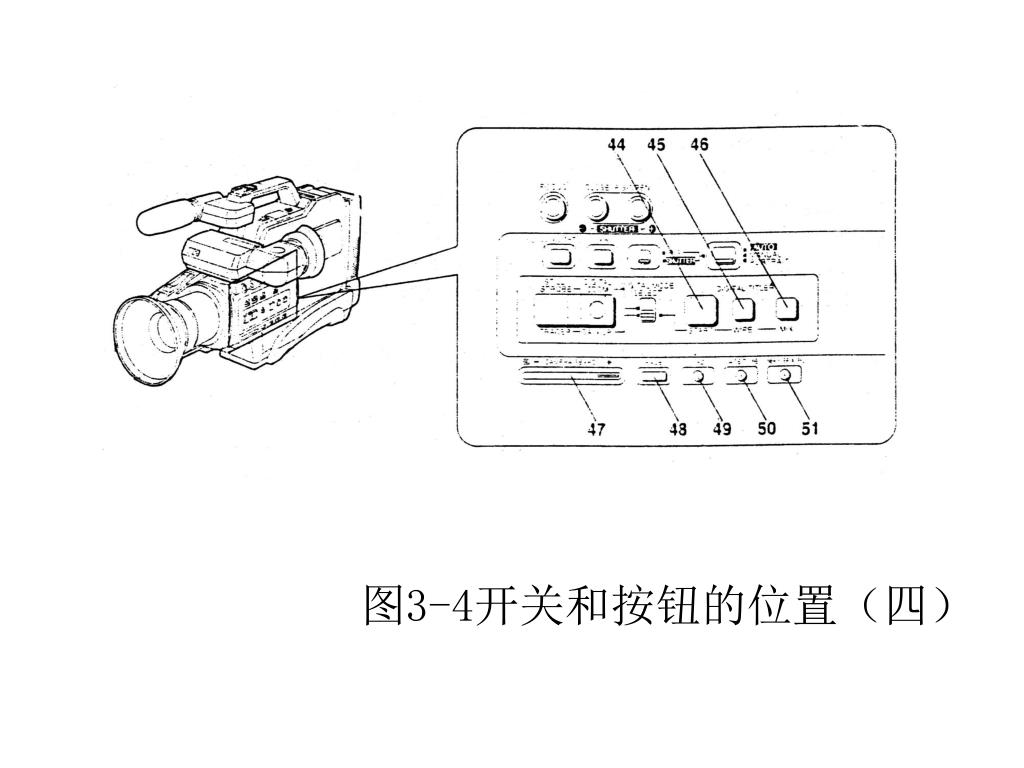

49. 图3-4开关和按钮的位置（四）

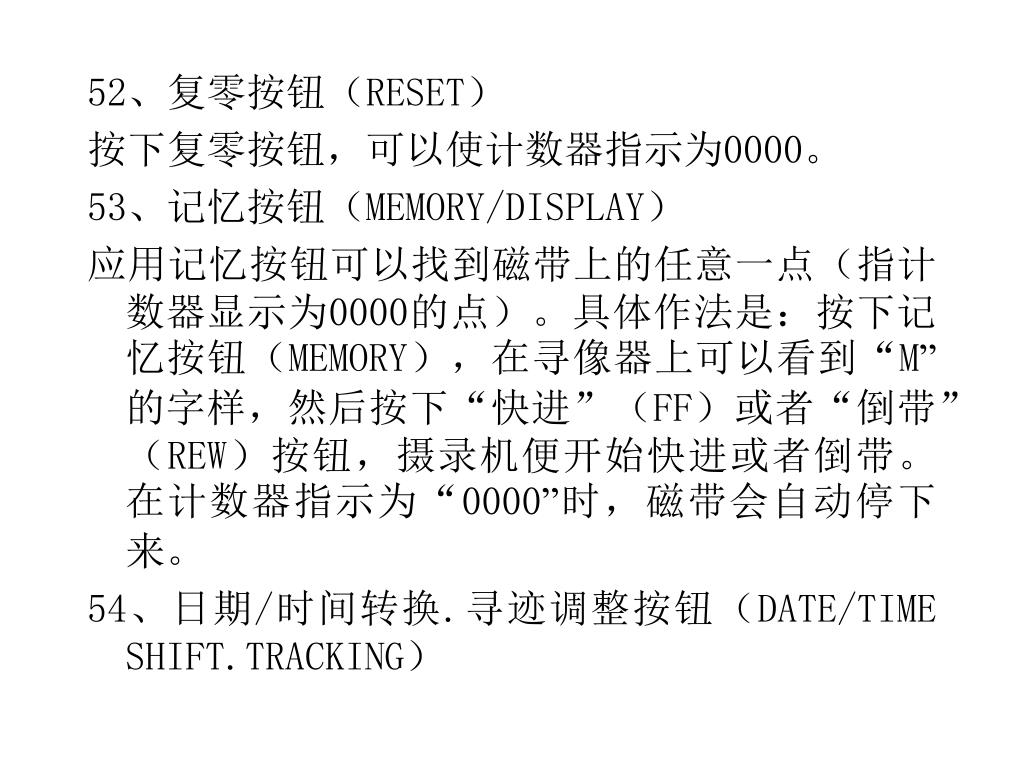

50. 52、复零按钮（RESET） 按下复零按钮，可以使计数器指示为0000。 53、记忆按钮（MEMORY/DISPLAY） 应用记忆按钮可以找到磁带上的任意一点（指计数器显示为0000的点）。具体作法是：按下记忆按钮（MEMORY），在寻像器上可以看到“M”的字样，然后按下“快进”（FF）或者“倒带”（REW）按钮，摄录机便开始快进或者倒带。在计数器指示为“0000”时，磁带会自动停下来。 54、日期/时间转换.寻迹调整按钮（DATE/TIME SHIFT.TRACKING）
