1 / 16

W = U Q

. W = U Q. W = U I t. U=. Q = I t. I=. P =. P=I 2 R. P =. P = U I. I Prawo Kirchhoffa. Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła. S I in = S I out. S I k = 0.

Download Presentation

W = U Q

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. . . . W = U Q W = U I t U= . Q = I t I= P = P=I2 R P = P = U I .

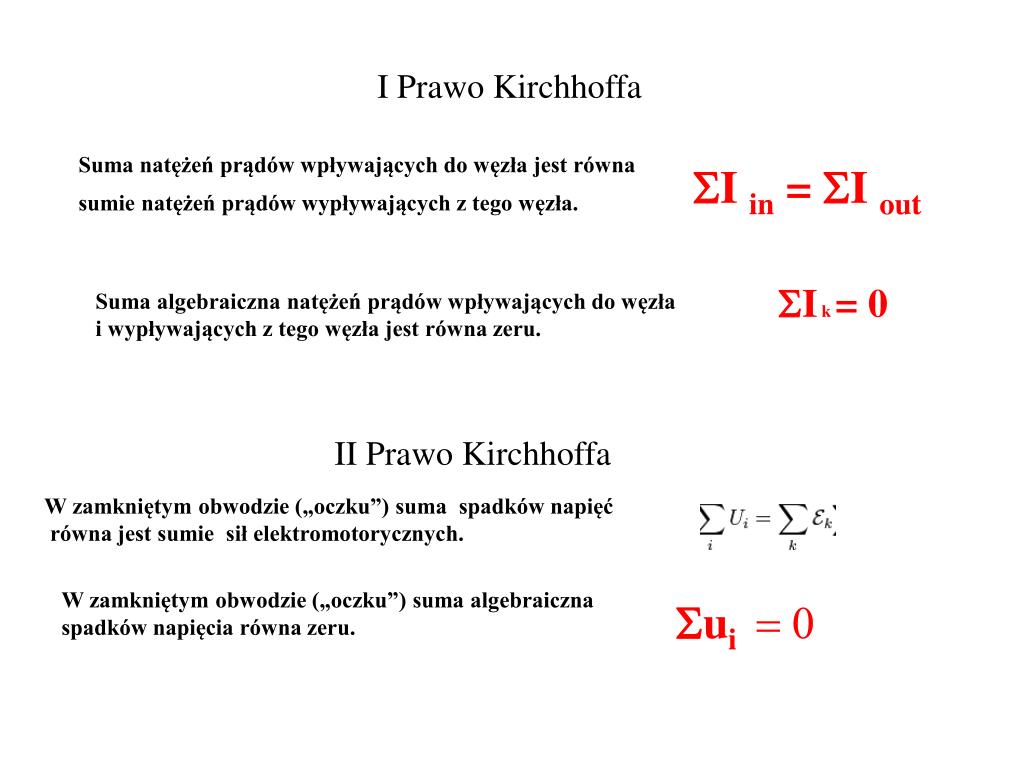

  2. I Prawo Kirchhoffa Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła. SI in = SI out SI k = 0 Suma algebraiczna natężeń prądów wpływających do węzła i wypływających z tego węzła jest równa zeru. II Prawo Kirchhoffa W zamkniętym obwodzie („oczku”) suma spadków napięć równa jest sumie sił elektromotorycznych. W zamkniętym obwodzie („oczku”) suma algebraiczna spadków napięcia równa zeru. Sui = 0

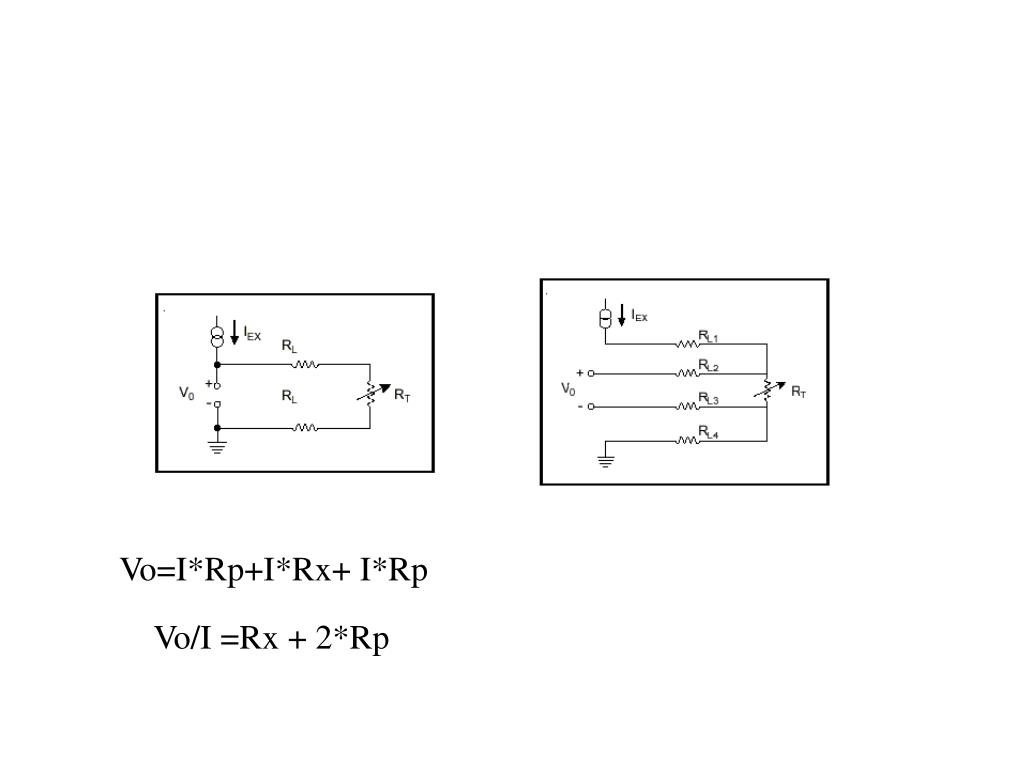

  3. Vo=I*Rp+I*Rx+ I*Rp Vo/I =Rx + 2*Rp

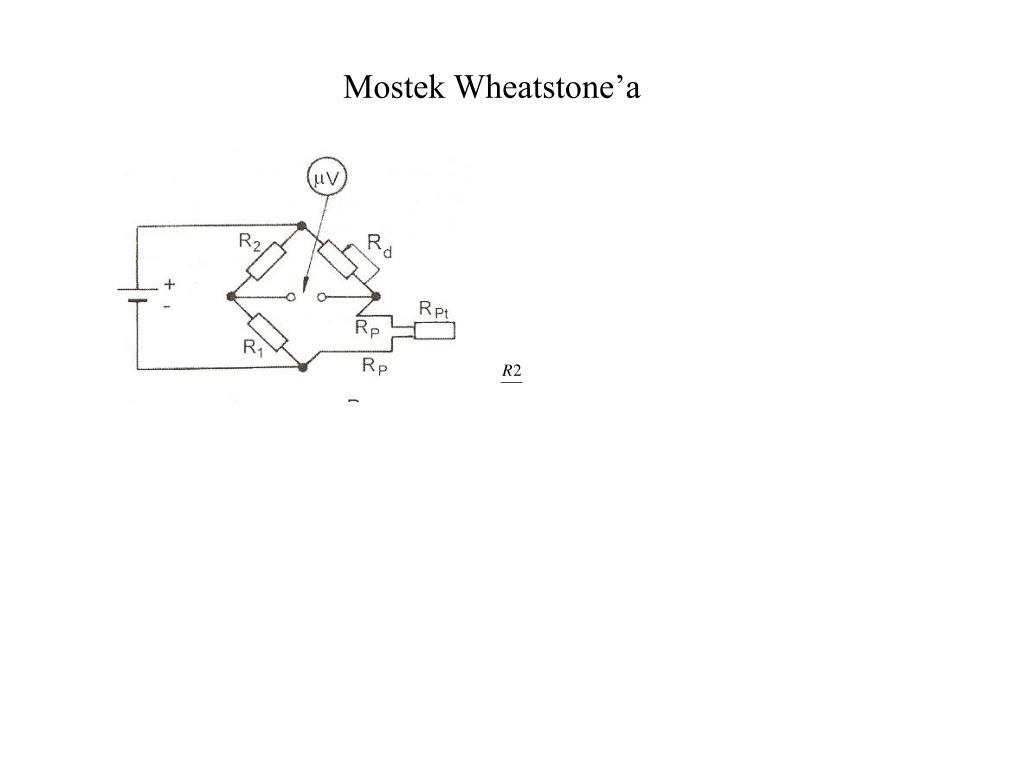

  4. Mostek Wheatstone’a

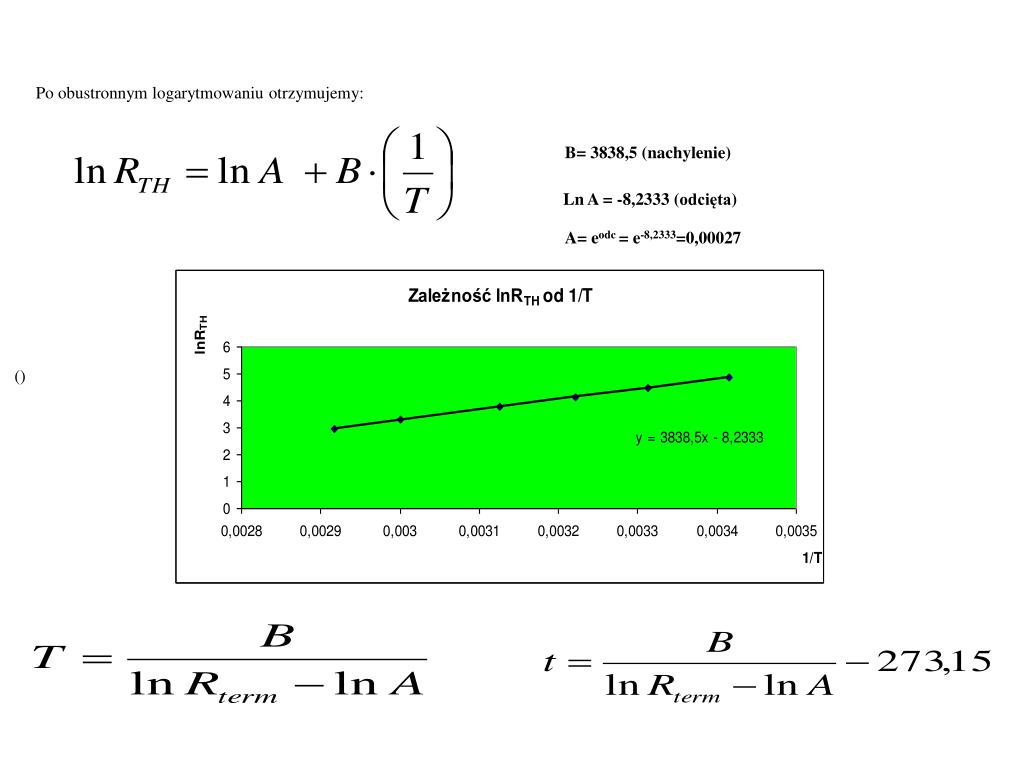

  5. Po obustronnym logarytmowaniu otrzymujemy: B= 3838,5 (nachylenie) Ln A = -8,2333 (odcięta) A= eodc = e-8,2333=0,00027 ()
