  1. Műszaki rajz, géprajz

  2. Egy műszaki rajz Műszaki rajz készítésének célja Gépészeti műszaki rajz felépítése Rajzfajták a gépészetben Vetítési módok Nézetek, nézetrend Gépészeti rajzok formai követelményei Ábrázolás rendezett nézetekben Egyéb nézetek, metszet, szelvény, kiemelt részlet Nem metszett alkatrészek Különleges ábrázolások Példa: karimás csőkötés Gépalkatrészek mérettűrése Gépalkatrészek illesztése Tartalomjegyzék

  3. Egy műszaki rajz

  4. Műszaki rajz készítésének céljai Gyártás Szerelés Karbantartás Műszaki számítások Árkalkuláció Ajánlatadás Reklám Döntés előkészítés

  5. Gépészeti műszaki rajz felépítése • Tárgy képe általában rendezett géprajzi vetítéssel leképezve. Előfordulhat még axonometrikus, perspektívikus, vagy szimbólikus ábrázolás is (tengelyeket és nem látható éleket is jelöljük). • A tárgy részleteinek vagy környezetének képe és ezek azonosító jelei • Nézet, metszet, szelvény. • Méretek megadása • Méretszám, méretvonal, méretsegédvonal, méretszöveg. • Gyártástechnológiai előírások • Heg. varrat, tűrés, felületi érdesség. • Szövegmező és darabjegyzék • Szöveges utasítások • Szerelésre, hőkezelésre, stb. vonatkozóan. • Keret

  6. Rajzfajták a gépészetben • Elvi rajz • Technológiai folyamatábra • Technológiai kapcsolási rajz • Hidraulikus kapcsolási terv • Izometrikus csőterv Összeállítási rajz Alkatrészrajz Műhelyrajz Elrendezési rajz Karbantartási rajz

  7. Példa: izometrikus csőterv

  8. Példa:Fejes csapszeg

  9. Fejes csapszeg műszaki rajza

  10. Keret, szövegmező, darabjegyzék

  11. Vetítési módok műszaki ábrázoláskor

  12. Géprajzi vetület • Speciális párhuzamos vetület. • A vetítősugarak merőlegesek a képsíkra, és úgy helyezzük el a tárgyat, hogy a fő síkja a képsíkkal párhuzamos legyen. • Előnye: a képsíkkal párhuzamos alakzatok nem torzulnak, könnyű megrajzolni. • Hátránya: nem térhatású az ábra. • Nem kölcsönösen egyértelmű.

  13. Nézetek elhelyezése a rajzon (nézetrend) • Több képsíkra vetítünk, majd ezeket a rajz síkjába forgatjuk.

  14. Példa a nézetek elhelyezésére

  15. Gépészeti rajzok formai (alaki) követelményei • Rajzlapméretek

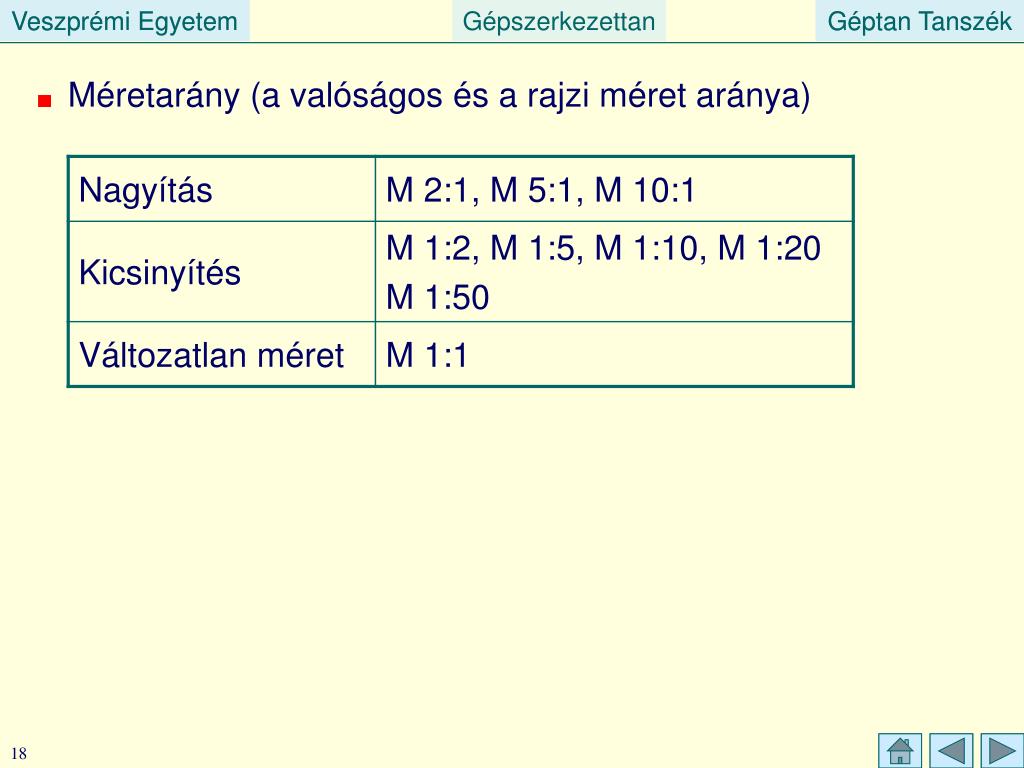

  16. Méretarány (a valóságos és a rajzi méret aránya)

  17. Vonalvastagságok • Két vonalvastagság kötelező: vastag, vékony.

  18. Vonaltípusok

  19. Jellegzetes vonaltípus, vonalvastagság párosítások

  20. Ábrázolás rendezett nézetekben (félbevágott cső)

  21. Egyéb nézetek • Nézetrendtől eltérő nézet

  22. Résznézet

  23. Helyi nézet

  24. Metszetek • Teljes metszet

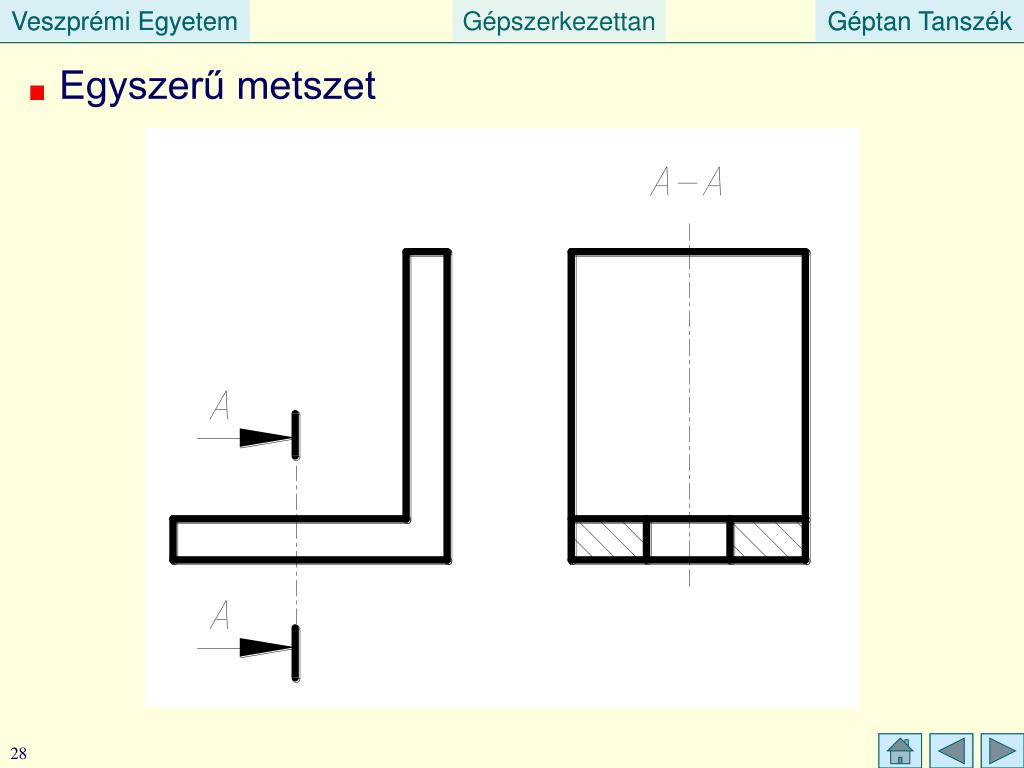

  25. Egyszerű metszet

  26. Félmetszet • Szimmetrikus alkatrész egyik fele nézetben a másik metszetben ábrázolható.

  27. Részmetszet (kitörés)

  28. Lépcsős metszet

  29. Nem metszett alkatrészek • Tömör gépelemek: csavar, anya, alátét, szegecs, ék, retesz, szeg, tengely. • Borda , rúd, küllő, golyó, fog.

  30. Szelvény • A tárgy metszősíkban lévő része. A metszősík mögötti részt nem ábrázoljuk. • Befordított szelvény • Nézeten kívül elhelyezett szelvény

  31. Nézeten kívüli szelvény

  32. Különleges ábrázolások • Szimmetrikus tárgyak • Kiemelt részlet • Törésvonallal megszakított tárgy • Befordított lyukkör • Mozgó alkatrész szélső állása • Csatlakozó alkatrész • Eredeti körvonal (alakítás előtti) • Ismétlődő alakzatok • Sík felület • Négyszögletes nyílások • Metszősík előtti részek

  33. Példa: karimás csőkötés

  34. Összeállítási rajz

  35. Kiemelt részlet

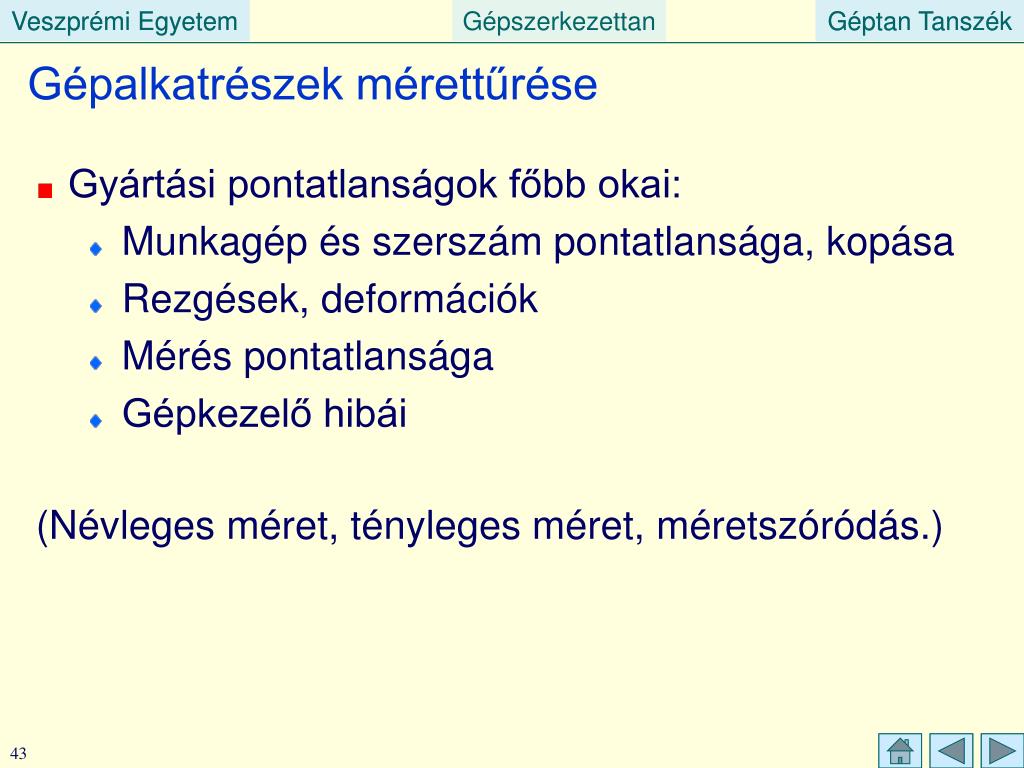

  36. Gépalkatrészek mérettűrése • Gyártási pontatlanságok főbb okai: • Munkagép és szerszám pontatlansága, kopása • Rezgések, deformációk • Mérés pontatlansága • Gépkezelő hibái (Névleges méret, tényleges méret, méretszóródás.)

  37. Tűrésezés • Megengedett méretszóródás határainak előírása.

  38. Jelölések • Alsó határméret (AH). • Felső határméret (FH). • Tűrés nagysága (T). Névleges méret (N). Alsó határeltérés (AE). Felső határeltérés (FE). Alapeltérés (E).

  39. Tűrés előírása • Nem a határméreteket írjuk elő, hanem azt, hogy mekkora: • a tűrésmező nagysága (T), • Alapeltérés (E). • Pl.: F20 h8 Tűrésmező nagyságára utal. Alapeltérésre utal. A rajzon táblázatban is meg kell adni a tűrésezett méretek határeltéréseit, pl.:

  40. Szabványos tűrés nagyságának előírása (T) • A tűrés minőségi fokozatát írjuk elő (Pl.: IT8), és a méret (d) ismeretében a tűrés nagysága (T) táblázatból kikereshető. • A tűrés a méret és a minőségi fokozat függvénye: • Egy méretet különböző tűrésekkel lehet megvalósítani, melyek eltérő minőséget jelentenek. Kis tűrés igényesebb gyártást kíván, mint a nagy. • A gépészetben 12 db. minőségi fokozatot használunk: IT5, IT6,…,IT15, IT16. • Pl.: IT8 jelű minőségi fokozathoz tartozó tűrések: • D=20 mm, T=33 mm • D=100 mm, T=54 mm • Az F20 h8-ban a tűrés minősége IT8.

  41. Alapeltérés előírása • Névleges mérettől függő betűjelet adunk meg. • Csapnál kisbetű (pl.: h, j, k) • Lyuknál nagybetű (pl.: H, K, P) • Az alapeltérés nagysága táblázatból kikereshető.

  42. Csapok alapeltérései • A „h” jelű alapeltérés értéke nulla.

  43. Furatok alapeltérései • A „H” jelű alapeltérés értéke nulla.
