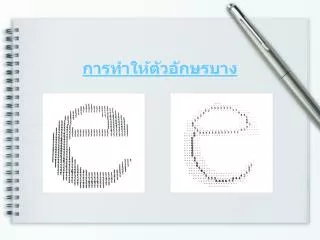

  1. การทำให้ตัวอักษรบาง

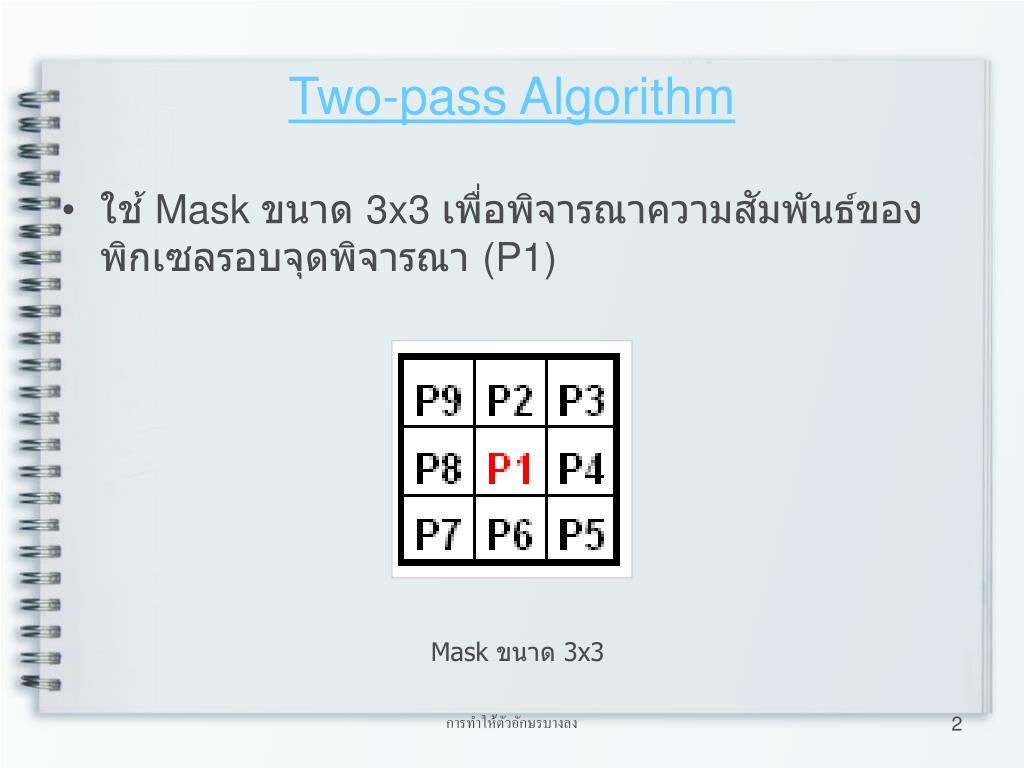

  2. Two-pass Algorithm • ใช้ Mask ขนาด 3x3 เพื่อพิจารณาความสัมพันธ์ของพิกเซลรอบจุดพิจารณา (P1) Mask ขนาด 3x3 การทำให้ตัวอักษรบางลง

  3. วิธีการพิจารณา • 1. พิจารณาหาจำนวนพิกเซลสีดำที่อยู่รอบๆ P1 • โดยจำนวนพิกเซลต้องอยู่ระหว่าง 3 – 7 พิกเซล จำนวนพิกเซล = 3 นำมาพิจารณา จำนวนพิกเซล = 2 ไม่นำมาพิจารณา การทำให้ตัวอักษรบางลง

  4. วิธีการพิจารณา • 2. พิจารณาหากลุ่มของจุดพิกเซลสีขาว • โดยจำนวนกลุ่มพิกเซลสีขาว = 1 จำนวนกลุ่มพิกเซลสีขาว = 1 นำมาพิจารณา จำนวนกลุ่มพิกเซลสีขาว = 2 ไม่นำมาพิจารณา การทำให้ตัวอักษรบางลง

  5. วิธีการพิจารณา • 3. พิจารณาจุดรอบ P8=0 and (P2=0 or P4=0 or P6=0) การทำให้ตัวอักษรบางลง

  6. วิธีการพิจารณา • 4. พิจารณาจุดรอบ P6=0 and (P2=0 or P4=0 or P8=0) การทำให้ตัวอักษรบางลง

  7. ขั้นตอนการพิจารณา • 1. พิจารณา ขั้นตอนที่ 1, 2, 3 • ถ้าจุดพิกเซลที่พิจารณาตรงทั้ง 3 เงื่อนไข ให้กำหนดว่าเป็นจุดที่ต้องการลบ • เมื่อตรวจสอบครบทุกพิกเซล ให้ลบพิกเซลที่กำหนดไว้ การทำให้ตัวอักษรบางลง

  8. ขั้นตอนการพิจารณา • 2. พิจารณา ขั้นตอนที่ 1, 2, 4 • ถ้าจุดพิกเซลที่พิจารณาตรงทั้ง 3 เงื่อนไข ให้กำหนดว่าเป็นจุดที่ต้องการลบ • เมื่อตรวจสอบครบทุกพิกเซล ให้ลบพิกเซลที่กำหนดไว้ การทำให้ตัวอักษรบางลง

  9. ขั้นตอนการพิจารณา • 3. พิจารณาซ้ำจนกระทั่งไม่สามารถลบจุดพิกเซลได้อีก • ผลลัพธ์ที่ได้จากทั้ง 3 ขั้นตอนจะทำให้ได้รูปภาพที่บางลง รูปภาพ ตัวอย่างภาพที่ถูกทำให้บาง การทำให้ตัวอักษรบางลง

  10. ตัวอย่างการทำตัวอักษรให้บางตัวอย่างการทำตัวอักษรให้บาง รูปภาพ ภาพตัวอย่างที่ต้องการทำ Thinning การทำให้ตัวอักษรบางลง

  11. ตัวอย่างการทำตัวอักษรให้บางตัวอย่างการทำตัวอักษรให้บาง • รอบที่1 ใช้ขั้นตอนที่ 1, 2, 3พิจารณา จุดที่พิจารณาให้ลบ รูปภาพ ภาพที่ได้จากการพิจารณาครั้งที่ 1 สีฟ้า คือจุดที่พิจาณาให้ลบ การทำให้ตัวอักษรบางลง

  12. ตัวอย่างการทำตัวอักษรให้บางตัวอย่างการทำตัวอักษรให้บาง • ใช้ขั้นตอนที่ 1, 2, 4พิจารณา รูปภาพ ภาพที่ได้จากการพิจารณาครั้งที่ 2 สีฟ้า คือจุดที่พิจาณาให้ลบ การทำให้ตัวอักษรบางลง

  13. ตัวอย่างการทำตัวอักษรให้บางตัวอย่างการทำตัวอักษรให้บาง • รอบที่2 ใช้ขั้นตอนที่ 1, 2, 3พิจารณา รูปภาพ ภาพที่ได้จากการพิจารณาครั้งที่ 3 สีฟ้า คือจุดที่พิจาณาให้ลบ การทำให้ตัวอักษรบางลง

  14. ตัวอย่างการทำตัวอักษรให้บางตัวอย่างการทำตัวอักษรให้บาง • ใช้ขั้นตอนที่ 1, 2, 4พิจารณา รูปภาพ ภาพที่ได้จากการทำ Thinning การทำให้ตัวอักษรบางลง
