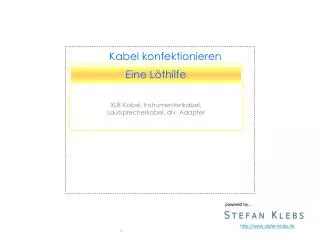

  1. Kabel konfektionieren powered by… Eine Löthilfe http://www.stefan-klebs.de XLR-Kabel, Instrumentenkabel,Lautsprecherkabel, div. Adapter

  2. Instrumenten & Mikrofonkabel powered by… Steckertypen http://www.stefan-klebs.de Es gibt zwei Gruppen von Steckertypen: XLR und Klinkenstecker.Diese wiederum in unzähligen Ausführungen balanced / unbalanced bei Klinken3, 5 oder mehrpolig bei XLR.

  3. powered by… XLR http://www.stefan-klebs.de Mikrofonkabel 3-polig Steckerseite Kupplungsseite 2 3 1 Auf Nummerierung achten! Stecker und Buchse müssen auf der gleichen Nummer die selbe Ader führen.

  4. powered by… Klinke http://www.stefan-klebs.de Instrumentenkabel Klinke symmetrisch Klinke unsymmetrisch 3 2 2 1 1

  5. powered by… XLR-Klinke http://www.stefan-klebs.de Mikrofonkabel 3-polig Steckerseite Kupplungsseite 2 1+3 2 3 1

  6. Lautsprecherkabel powered by… Steckertypen http://www.stefan-klebs.de Es gibt drei Steckergruppen für Lautsprecheranschlüsse. Das führende System dabei ist der Speakon-Anschluss von Neutrik. Ältere Boxen benutzen häufig noch XLR oder sogar störanfällige Klinkebuchsen.

  7. powered by… Speakon http://www.stefan-klebs.de Lautsprecherkabel 2-polig 4-polig Beim zweipoligen Stecker gilt die Pinbelegung analog.

  8. powered by… XLR http://www.stefan-klebs.de Lautsprecherkabel 3-polig Steckerseite Kupplungsseite 2 3 1 Auf Nummerierung achten! Stecker und Kupplung müssen auf der gleichen Nummer die selbe Ader führen.

  9. powered by… Klinke http://www.stefan-klebs.de Lautsprecher Klinke-Stecker Klinkenstecker werden als Lautsprecherstecker so gut wie nicht mehr verwendet, weil die Technik nicht zugbeständig und sehr fehleranfällig ist.Wenn Ihr könnt baut lieber eure Boxen auf Speakon um. 2 1

  10. powered by… Adapter http://www.stefan-klebs.de Lautsprecher-Adapter XLR-Speakon XLR-Klinke-Lautsprecher

  11. Sonstige Kabel powered by… Steckertypen http://www.stefan-klebs.de Die sonstigen Kabel sind in der Regel aus der HiFi-Welt übernommen und werden hier und da angetroffen. Im normalfall sind sie nicht so belastbar wie PA-Stecker, aber ihr solltet zumindest wissen, wie sie zu löten sind.

  12. powered by… RCA (Cinch) http://www.stefan-klebs.de Audiokabel Cinch-Stecker sind hauptsächlich in der DJ-Technik und im HiFi-Bereich gebräuchlich. Bei der Qualität gibt es große Unterschiede.Wirklich akzeptable Stecker gibt es ab ca 3,50 € / Stück.Am großen Mischpult ist häufig ein Adapterkabel RCA-Klinke sinnvoller, weil oft der Cinch-Eingang nicht per Equalizer regelbar ist. RCA-Cinch-Audio 2 1

  13. powered by… Midi-Kabel http://www.stefan-klebs.de mit 5-Pol DIN-Stecker DIN-Stecker wurden in den 70er Jahre populär und dienten als Mikrofon, Kopfhörer und Tastaturstecker an PCs. Es gab sie mit unterschiedlicher Anzahl Polen. Hier werden die fünfpoligen Exemplare erklärt, die heute noch für Midi-Anwendungen verwendet werden. Midi-Stecker 5-polig
