Ausbildung von Mitarbeitern und Dienstleistern von Betreibern von Erdgasanlagen auf Werksgelände

1. Ausbildung von Mitarbeitern und Dienstleistern von Betreibern von Erdgasanlagenauf Werksgelände Dipl.-Ing.(FH) Jörn-Helge Möller, DVGW-Landesgruppe Bayern, München

2. Gasanlagen auf Werksgelände Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

3. Gasanlagen auf Werksgelände Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

4. Qualifizierung von Personal und Dienstleistern Errichtung und Betrieb von Gasrohrleitungen - Eingetragene Installationsunternehmen - Rohrleitungsbauer mit Qualifikationsnachweis - Eigene Installationstrupps der Industrie mit Qualifikation wie ein Installationsunternehmen Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

5. Qualifizierung von Personal und Dienstleistern • Erarbeitung einer VIU-Zusatzqualifikation für Arbeiten an industriellen Werksleitungen (Workshop G 614) - Sowie für industrielle Mitarbeiter einer eingetragenen Installationsabteilung mit Gasgrundlagenkenntnissen Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

6. Inhaltsverzeichnis Workshop G 614 • Regelsetzung und Normung • Qualifikationsanforderungen • Freiverlegte und erdverlegte Gasleitungen • Prüfung und Abnahme der neu errichteten Gasanlage • Gas-Druckregel- und -Messanlage • Kennzeichnung von gastechnischen Produkten • DIN EN 746-2 „Industrielle Thermoprozessanlagen“ • BGV D2 „Arbeiten an Gasanleitungen“ Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

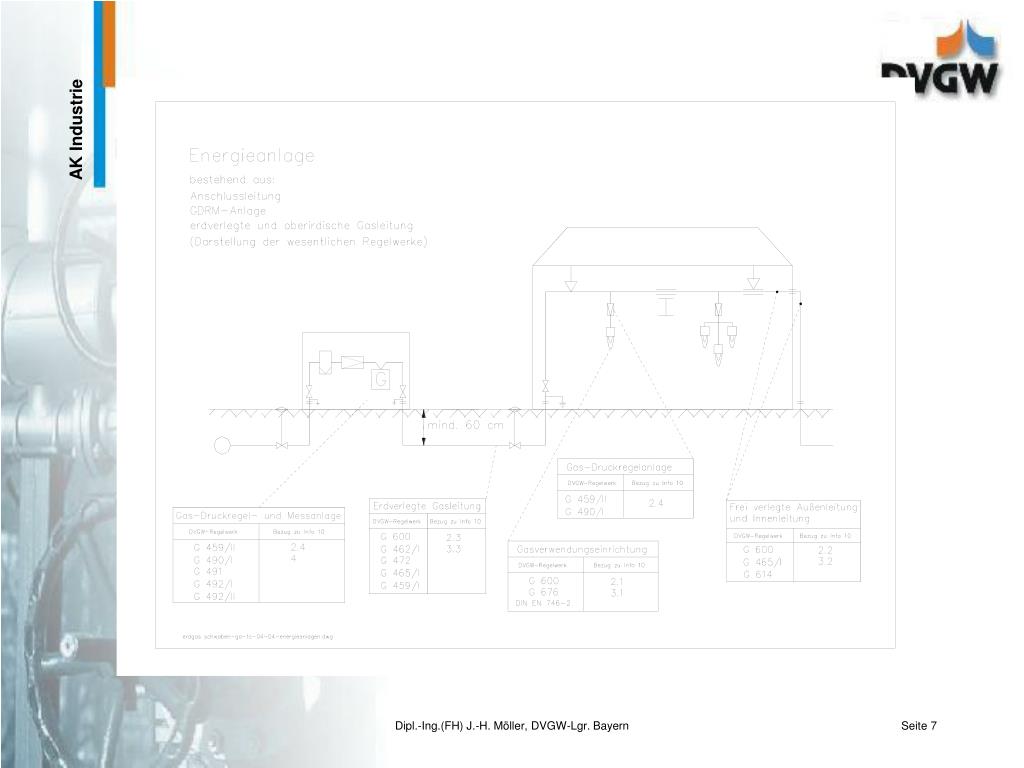

7. Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

8. Anforderungen für betriebliche Gasleitungsnetze (1) • Einhalten der einschlägigen Vorschriften • Einsatz von qualifiziertem Fachpersonal • Zugängliche, den betrieblichen Verhältnissen angepasste Verlegung des Rohrnetzes • Abnahme neu verlegter sowie wesentlicher geänderter Rohrleitungen • Dokumentation der eingesetzten Anlagenbauteile (Rohrmaterial, Schieber, Dichtungen, usw.) Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

9. Technische Regeln für Energieanlagen Druckstufen (bar) Geltungsbereich 0 1,0 4,0 16,0 100 Errichtung G 600 G 462/I G 462/II G 463 Druckprüf-verfahren G 600 G 469 Instandhaltung G 465/I-IV G 466/I Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

10. Geltungsbereich der BGV D2 In- und Außer- betriebnahme Gasleitungen mechanische Arbeitsverfahren Arbeiten an Gasleitungen chemische Arbeitsverfahren thermische Arbeitsverfahren Gasinstallation Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

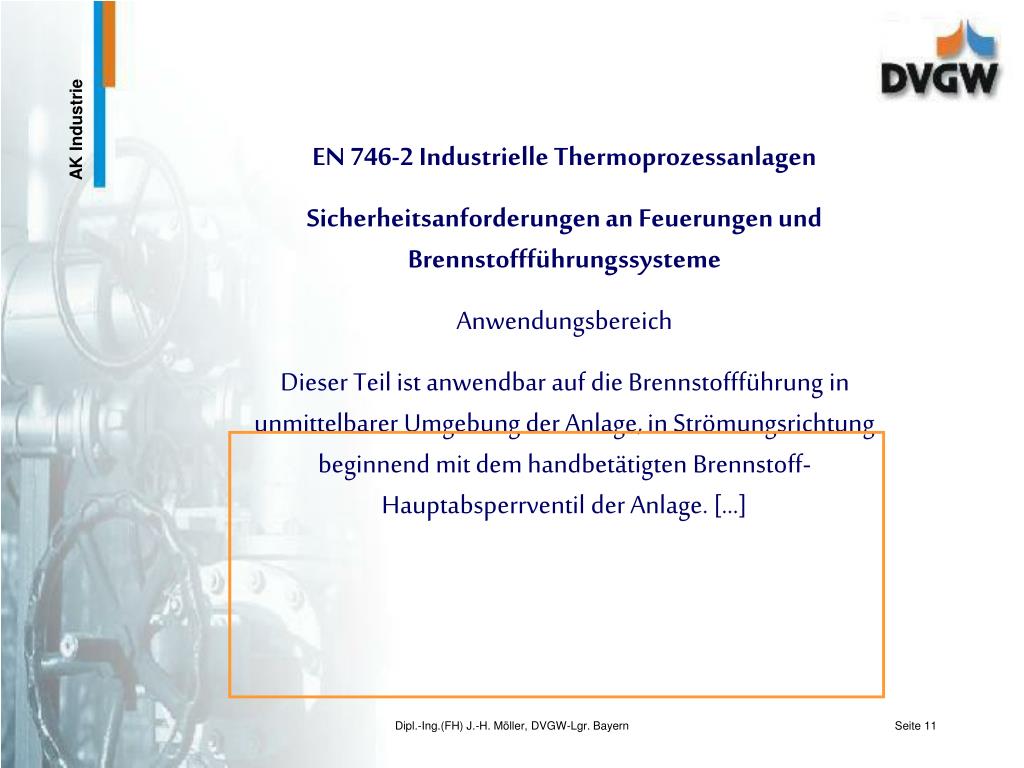

11. EN 746-2 Industrielle Thermoprozessanlagen Sicherheitsanforderungen an Feuerungen und Brennstoffführungssysteme Anwendungsbereich Dieser Teil ist anwendbar auf die Brennstoffführung in unmittelbarer Umgebung der Anlage, in Strömungsrichtung beginnend mit dem handbetätigten Brennstoff-Hauptabsperrventil der Anlage. [...] Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

12. Qualifizierung von Personal und Dienstleistern Betreiber von Gasdruckregelstrecken Schulungsprogramm: - Erarbeitung einer Sachkundigenausbildung für eingeschränkte Tätigkeiten zum Betrieb von Gasdruckregelstrecken bis 5 bar und Regel-strecken von Thermoprozessanlagen auf Werksgelände Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

13. Fortbildung zum Sachkundigen für Gasdruckregelstrecken Fachkraft Abgeschlossene Berufsausbildung „Metallberuf“ oder langjährige Praxis Praxiskurs Grundlagen Gasdruckregel- strecken Aufbau und Betrieb Berufserfahrung im Bereich betrieblicher Gasdruckregelstrecken Geräteschulung für Regel und Sicherheits- technik nach Bedarf Sachkundiger und befähigte Person Mindestens 3 Jahre Berufserfahrung im Bereich betrieblicher Gasdruckregelstrecken Sachkundigen- schulung für eingeschränkte Tätigkeiten an betrieblichen Gasdruckregel- strecken Benennung zum Sach- kundigen bzw. zur „befähigten Person“ durch das Unternehmen Weiterbildung für Sachkundiges Personal in regelmäßigen Abständen Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

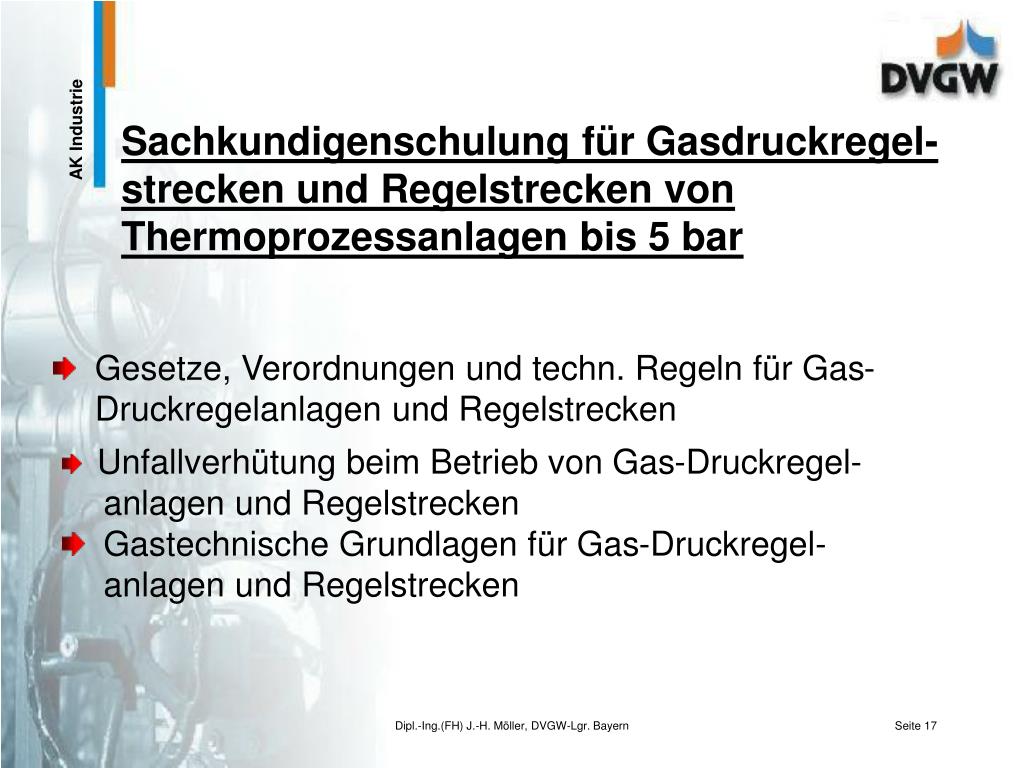

14. Gesetze, Verordnungen und techn. Regeln für Gas-Druckregelanlagen und Regelstrecken Sachkundigenschulung für Gasdruckregel-strecken und Regelstrecken von Thermoprozessanlagen bis 5 bar • Unfallverhütung beim Betrieb von Gas-Druckregel- anlagen und Regelstrecken • Gastechnische Grundlagen für Gas-Druckregel- anlagen und Regelstrecken Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

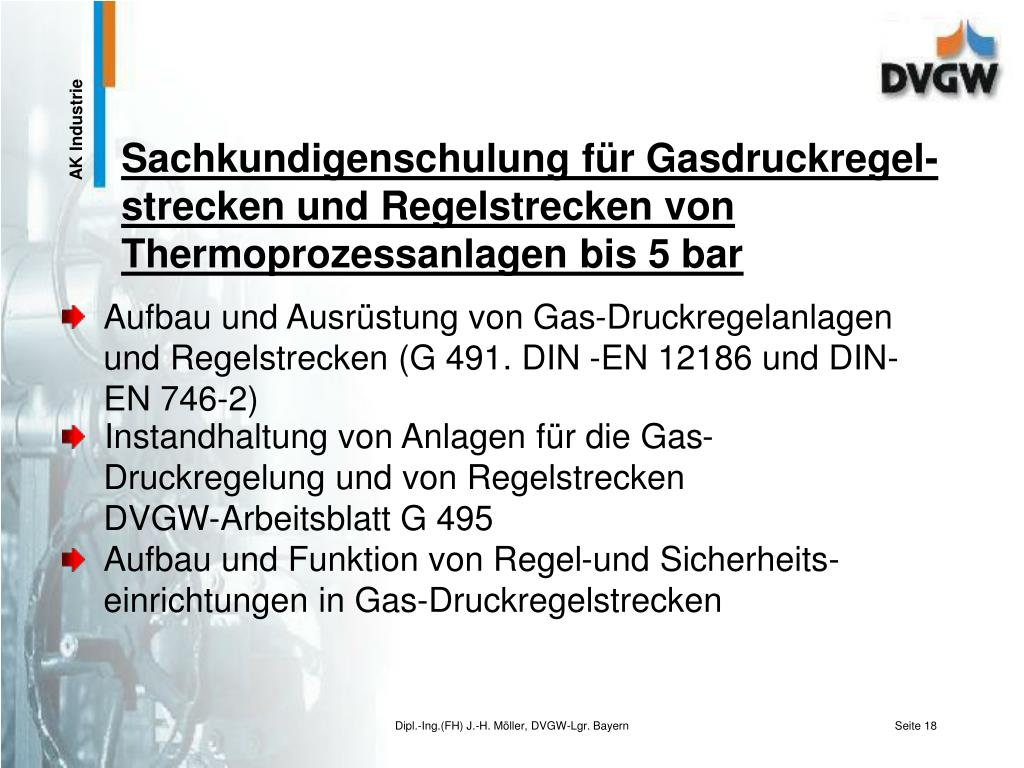

15. Aufbau und Ausrüstung von Gas-Druckregelanlagen und Regelstrecken (G 491. DIN -EN 12186 und DIN-EN 746-2) Sachkundigenschulung für Gasdruckregel-strecken und Regelstrecken von Thermoprozessanlagen bis 5 bar • Instandhaltung von Anlagen für die Gas- Druckregelung und von Regelstrecken • DVGW-Arbeitsblatt G 495 • Aufbau und Funktion von Regel-und Sicherheits- einrichtungen in Gas-Druckregelstrecken Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

16. Aufgaben des Sachkundigen gem. dem DVGW-Arbeitsblatt G 495 bei Gas-Druckregelstrecken und bei Regelstrecken an Thermoprozessanlagen Sachkundigenschulung für Gasdruckregel-strecken und Regelstrecken von Thermoprozessanlagen bis 5 bar • Aufgaben des Sachkundigen bei Instandsetzungs- und Umbauarbeiten an Gas-Druckregelstrecken und an Regelstrecken von Thermoprozessanlagen • Prüfung • Besprechung der Prüfung und Bekanntgabe der Prüfungsergebnisse Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

17. Aufbau und AusrüstungvonGasdruckregelstrecken und Regelstrecken nach DIN-EN 746-2

18. Anwendungsbereich G 491 • „Für Eingangsdrücke ≤ 5 bar und Auslegungsdurchflüsse ≤ 650 m3/h im Normzustand gilt die vereinfachte Unterbringung gemäß der neuen G 491.“ • „Ansonsten sind die Anforderungen des vorliegenden Arbeitsblattes zu berücksichtigen“ 100 30 26 22 G 491 neu 28 24 Druck in bar 20 16 Vereinfachte Unterbringung 12 8 G 491 (alt) 650 m³/h 5 bar 4 G 459/II G 490/I (alt) 0 200 400 600 800 1000 Grundlagen Menge in m³/h im Normzustand Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

19. Gas-Druckregelgerät ohne Hilfsenergiemit federbelastetem Messwerk Regeleinrichtung Sollwerteinsteller Sollwertfeder Leckgas-SBV Messmembran Ausgleichsmembran Stellglied SAV-Stellglied SAV-Messmembran Kugelrastmechanismus Grundlagen Sollwertfedern Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern SAV-Kontrollgerät

20. Prüfungen am Aufstellungsort Fertig montierte Gasdruckregelstrecke Was? Wie? Wer? Nachweis  5 bar > 5 bar  16 bar > 16 bar Grundlagen *) zwischen Gasdruckregelgerät und der ersten ausgangsseitigen Absperrarmatur ist mit dem höchstmöglichen Betriebsdruck nach Herstellerangaben zu prüfen. Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

21. Sachkundigenschulung Praxis der Überwachung und Wartung von Gasdruckregelstrecken nach dem DVGW-Arbeitsblatt G 495 und der DIN-EN 746-2 auf Werksgelände Dipl. Ing.E. Pirnat Dipl. Ing. K.PritschingStand 8-2004

22. Geltungsbereich des DVGW-Arbeitsblattes G 495 Regelanlagen Hausan-schlüsse Messanlagen G 491 G 459 I /II G 492 Rohrleitungen in Gasanlagen DVGW-ArbeitsblattG 495 G 496 Anforderungen an die Qualifikation und die Or-ganisation von Betrei-bern von Erdgasanlagen auf Werksgelände Thermische Gasabrechng. Durchleitungs-druckbehälter TRGI 86 G 1010 G 685 G 498 G 600 DVGW-Arbeitsblatt G 493 II Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

23. Fristen für die Instandhaltung Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

24. Gasmessgeräte Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

25. Überprüfung des Schließdruckes des Regelgerätes ° ° • Langsam Ausgang schliessen • Regelgerät fährt in Schliessdruck • Netzdruck fällt • Schiene 2 übernimmt MU ° ° Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern

26. Ergebnis der Instandhaltung • Der Betreiber sichert mit sachkundigem Personal den sicheren und störungsfreien Betrieb seiner Produktionsanlagen • S c h l u s s f o l g e r u n g INSTANDHALTUNG = PRODUKTIVE LEISTUNG ! Dipl.-Ing.(FH) J.-H. Möller, DVGW-Lgr. Bayern
