Presentation Transcript
slide1

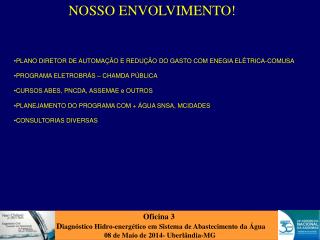

NOSSO ENVOLVIMENTO!

  • PLANO DIRETOR DE AUTOMAÇÃO E REDUÇÃO DO GASTO COM ENEGIA ELÉTRICA-COMUSA
  • PROGRAMA ELETROBRÁS – CHAMDA PÚBLICA
  • CURSOS ABES, PNCDA, ASSEMAE e OUTROS
  • PLANEJAMENTO DO PROGRAMA COM + ÁGUA SNSA, MCIDADES
  • CONSULTORIAS DIVERSAS
slide2

TEMOS UM PROBLEMA?

Brasília - A Agência Nacional de Energia Elétrica (Aneel) aprovou nesta quarta-feira, 16, o reajuste anual das tarifas da distribuidora gaúcha AES Sul, com aumento médio de 29,54% nas contas de luz. Para baixa tensão, o aumento será de 28,99% e para alta tensão, o reajuste será de 30,29%.·

COMO É O IMPACTO DO CUSTO DE ENERGIA, NOS CUSTOS TOTAIS DE UMA EMPRESA DE SANEAMENTO?

slide6

GESTÃO ENERGÉTICA – ELEMENTOS FUNDAMENTAIS

  • Conscientização da Alta Administração;
  • Compromisso Gerencial;
  • Elaboração de uma Política de Gestão Energética;
  • Autonomia da equipe de Gestão Energética;
  • Preparação de um Plano de Implantação:
    • Cronogramas;
    • Recursos (medidores e alguns investimentos);
    • Determinação de Indicadores de Desempenho (p.ex: KWh/m3 de água);
    • Coordenador do projeto e equipe de Gestão Energética;
slide7

ALTERNATIVAS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Ações Administrativas – 1ª fase

Correção da classe de faturamento

Regularização da demanda contratada

Alteração da estrutura tarifária

Desativação das instalações sem utilização

Conferência de leitura da conta de energia elétrica

Entendimentos com as companhias energéticas para redução de tarifas

Ações Operacionais – 2ª fase

Correção do fator de potência

(A) Ajuste dos equipamentos

Alteração da tensão de alimentação

Melhoria no rendimento do conjunto motor-bomba

Redução das perdas de carga nas tubulações

  • Diminuição da potência
  • dos equipamentos

Melhoria do fator de carga nas instalações

Redução do índice de perdas de água

Uso racional da água

Alteração no sistema de bombeamento-reservação

(C) Controle operacional do sistema

De abastecimento de água

Utilização do inversor de freqüência

Alteração nos procedimentos operacionais de ETAs

(D) Automação do sistema

De abastecimento de água

(E) Alternativas para geração

De energia elétrica

Aproveitamento de potenciais energéticos

Uso de geradores nos horários de ponta

a es administrativas para redu o do custo de energia el trica

AÇÕES ADMINISTRATIVAS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Classificação

Regularização da demanda contratada

Alteração da estrutura tarifária

Desativação

Erro de leitura

Negociação com as companhias energéticas para a redução de tarifas e operações emergenciais

  • Redução do custo sem investimento
  • Redução do custo sem diminuição do consumo de energia

Ações administrativas

a es administrativas para redu o do custo de energia el trica2

AÇÕES ADMINISTRATIVAS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Regularização da demanda contratada

a es administrativas para redu o do custo de energia el trica3

AÇÕES ADMINISTRATIVAS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Alteração da estrutura tarifária

a es administrativas para redu o do custo de energia el trica5

AÇÕES ADMINISTRATIVAS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Negociação com as companhias energéticas para a redução de tarifas e operações emergenciais

a es administrativas para redu o do custo de energia el trica6

AÇÕES ADMINISTRATIVAS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

  • Redução do custo sem investimento
  • Redução do custo sem diminuição do consumo de energia

Ações administrativas

a es operacionais para redu o do custo de energia el trica

AÇÕES OPERACIONAIS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Redução do custo sem diminuição do consumo de energia elétrica

Redução do custo pela diminuição do consumo de energia elétrica

Correção do fator de potência

Alteração da tensão de alimentação

Melhoria do fator de carga

  • Diminuição da potência dos equipamentos
  • Controle operacional
  • Automação
  • Alternativas para geração de energia elétrica
a es operacionais para redu o do custo de energia el trica1

AÇÕES OPERACIONAIS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Redução do custo sem diminuição do consumo de energia elétrica

Correção do fator de potência

a es operacionais para redu o do custo de energia el trica2

AÇÕES OPERACIONAIS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Redução do custo sem diminuição do consumo de energia elétrica

Alteração da tensão de alimentação

a es operacionais para redu o do custo de energia el trica3

AÇÕES OPERACIONAIS PARA REDUÇÃO DO CUSTO DE ENERGIA ELÉTRICA

Redução do custo sem diminuição do consumo de energia elétrica

Melhoria do fator de carga

redu o do custo pela diminui o do consumo de energia el trica

onde: E = energia consumida, kWh

H = altura manométrica de bombeamento, m

V = volume de água bombeada, m3

h = rendimento dos conjuntos motor-bomba

REDUÇÃO DO CUSTO PELA DIMINUIÇÃO DO CONSUMO DE ENERGIA ELÉTRICA

slide21

Redução na altura manométrica

  • Altura geométrica
  • Perdas de carga

onde: hf = perda de carga distribuída, m

f = coeficiente de atrito, função do número de Reynolds (R) e da rugosidade relativa (k/D)

L = comprimento da tubulação, m

v = velocidade média, m/s

g = aceleração da gravidade, m/s2

D = diâmetro da tubulação, m

redu o de volume de gua

REDUÇÃO DE VOLUME DE ÁGUA

  • Controle de perdas de água
  • Uso racional de água
controle e combate s perdas conceitua o

DESPERDÍCIO

Mau uso da água

Programa de uso racional

CONTROLE E COMBATE ÁS PERDASConceituação

PERDAS DE ÁGUA

Vazamentos na rede e ligações prediais

Programa de controle de perdas

aumento do rendimento dos conjuntos motor bomba

AUMENTO DO RENDIMENTO DOS CONJUNTOS MOTOR BOMBA

  • RENDIMENTO DO MOTOR
  • RENDIMENTO DA BOMBA
  • DIMENSIONAMENTO ADEQUADO
  • MELHORIAS OPERACIONAIS
redu o do custo pela altera o do sistema operacional

REDUÇÃO DO CUSTO PELA ALTERAÇÃO DO SISTEMA OPERACIONAL

  • Alteração do sistema bombeamento-reservação
  • Utilização de variadores de rotação nos conjuntos motor-bomba
  • Alteração nos procedimentos operacionais de estações de tratamento e bombeamento de água
a mudan a de paradigma da eletrobras e do setor

A MUDANÇA DE PARADIGMA DA ELETROBRAS E DO SETOR

  • AÇÕES HIDRÁULICAS, COMO FORMA DE USO RACIONAL DA ENERGIA!
o caminho

Formar Equipe para Planejamento e Controle

  • Capacitar a Equipe, com Apoio Externo ( se necessário) e Instrumentaliza-la
  • Diagnóstico da utilização de energia elétrica em todos os pontos de consumo
  • Estudar alternativas para diminuição do gasto com energia, ações administrativas e operacionais
  • Implementar as ações Planejadas, monitorando os resultados
  • Incorporar o controle ao Dia a Dia da organização.

O CAMINHO:

bibliogragia

Livro- Redução de Custos de Energia Elétrica em sistemas de Abastecimento de Água- Milton Tsutiya

  • Manuais do Com + Água- SNSA- MCidades- Site da SNSA
  • Boas Práticas da Chamada Pública da Eletrobrás- Site do Procel- Eletrobrás
  • Manuais Técnicos do PNCDA

BIBLIOGRAGIA

para finalizar

PARA FINALIZAR

  • OBRIGADO!
  • nchilanti@ig.com.br
