ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

1. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ ЩОДО РЕЗУЛЬТАТІВ ПРОВЕДЕННЯ ЦІЛЬОВОЇ ПОЗАЧЕРГОВОЇ ОЦІНКИ СТАНУ БЕЗПЕКИ АЕС

2. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ ЩОДО РЕЗУЛЬТАТІВ ПРОВЕДЕННЯ “СТРЕС-ТЕСТІВ” АЕС • 13 травня 2011 року • Європейська Група Регуляторів Ядерної Безпеки (ENSREG) та • Європейська Комісія узгодили технічні вимоги до проведення • «стрес-тестів» для європейських АЕС • (Declaration of ENSREG, Annex 1 «EU “Stress-test” specifications»). • 11 жовтня 2011 року на засіданні ENSREG були узгоджені: • підходи до проведення партнерських перевірок результатів • «стрес-тестів» європейських АЕС та країн-сусідів ЄС • («Practical organization of peer reviews of the «stress tests» • of European NPP’s»); • попередній графік проведення партнерських перевірок; • вимоги до національних звітів щодо результатів «стрес-тестів» • («Post-Fukushima “stress tests” of European nuclear power plants – • contents and format of National Reports»). ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

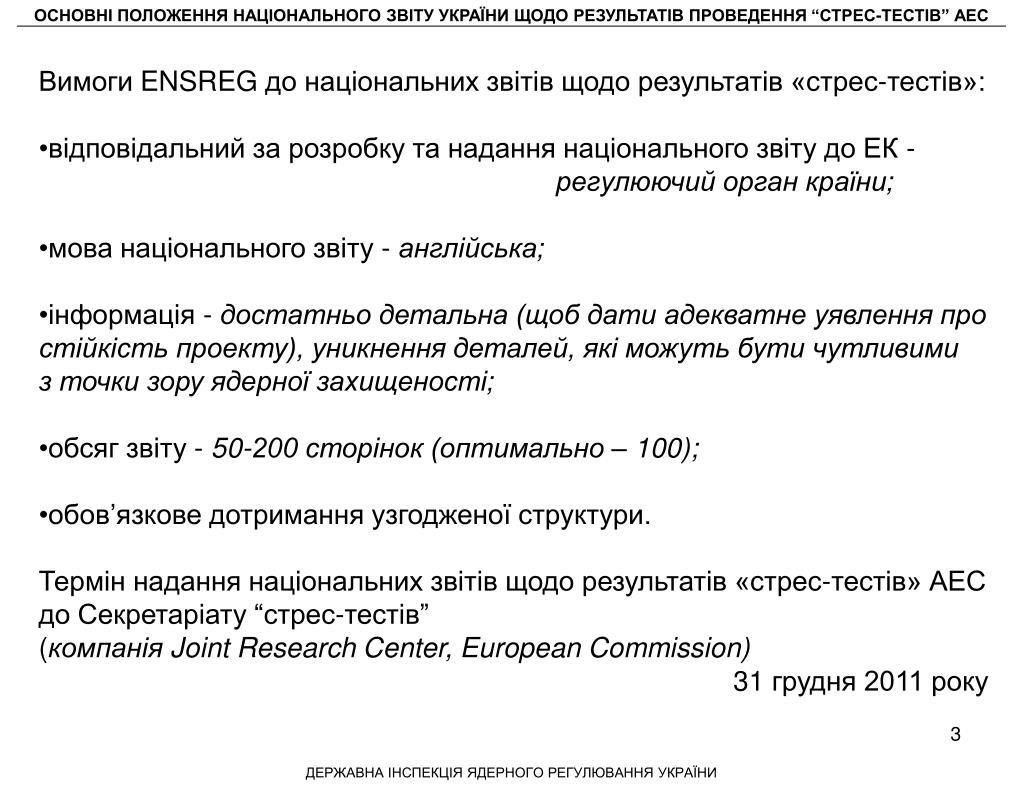

3. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ ЩОДО РЕЗУЛЬТАТІВ ПРОВЕДЕННЯ “СТРЕС-ТЕСТІВ” АЕС • Вимоги ENSREG до національних звітів щодо результатів «стрес-тестів»: • відповідальний за розробку та надання національного звіту до ЕК - • регулюючий орган країни; • мова національного звіту - англійська; • інформація - достатньо детальна (щоб дати адекватне уявлення про • стійкість проекту), уникнення деталей, які можуть бути чутливими • з точки зору ядерної захищеності; • обсяг звіту - 50-200 сторінок (оптимально – 100); • обов’язкове дотримання узгодженої структури. • Термін надання національних звітів щодо результатів «стрес-тестів» АЕС • до Секретаріату “стрес-тестів” • (компанія Joint Research Center,European Commission) • 31 грудня 2011 року ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

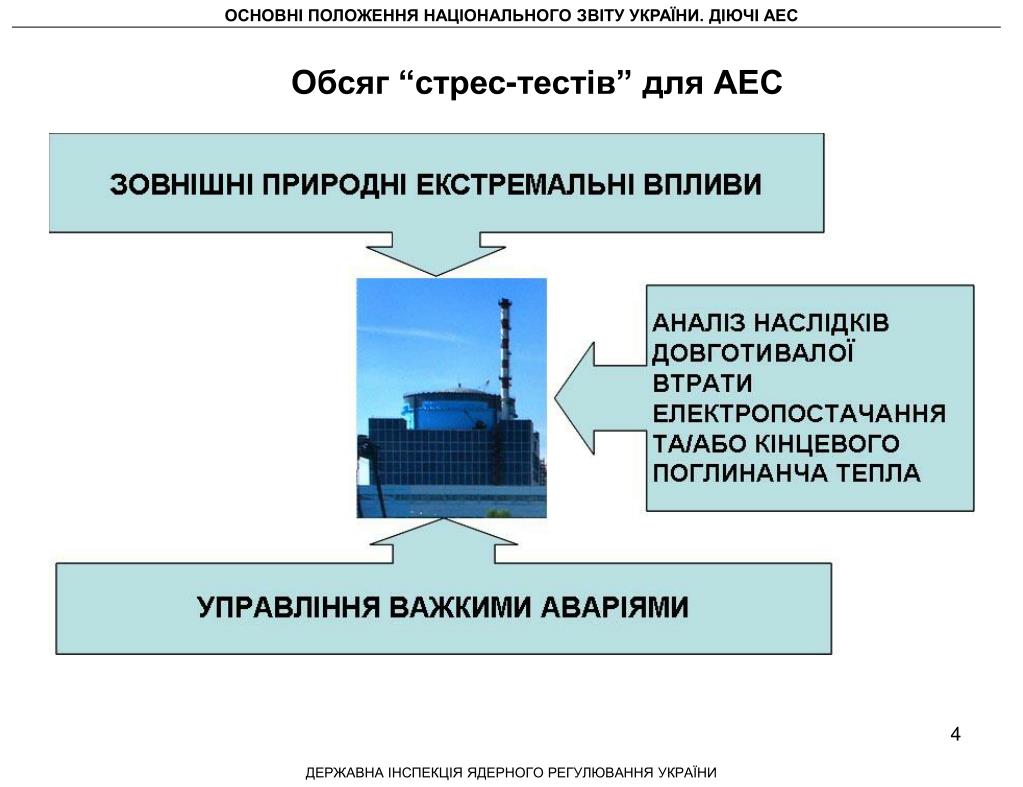

4. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС Обсяг “стрес-тестів” для АЕС ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

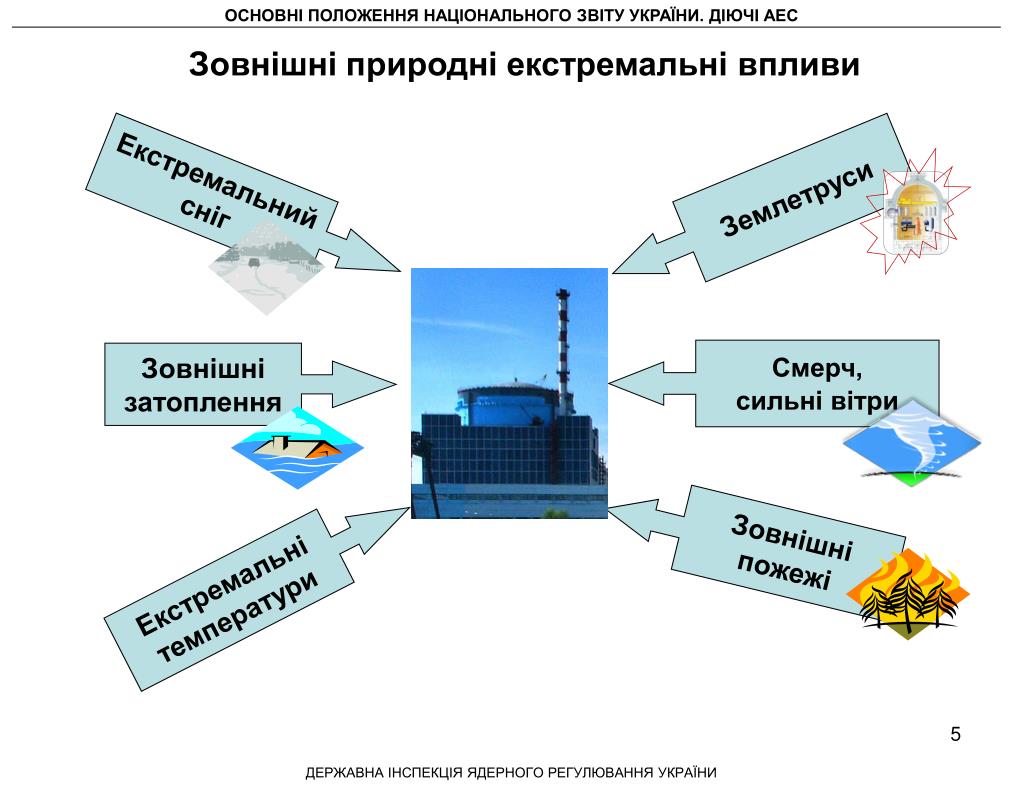

5. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС Зовнішні природні екстремальні впливи Екстремальний сніг Землетруси Смерч, сильні вітри Зовнішні затоплення Зовнішні пожежі Екстремальні температури ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

6. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ ЩОДО РЕЗУЛЬТАТІВ ПРОВЕДЕННЯ “СТРЕС-ТЕСТІВ” АЕС Структура національного звіту 1. Загальні відомості про майданчики та атомні електростанції Короткий опис характеристик майданчика, важливі відмінності між блоками, обсяг виконаних досліджень ІАБ в рамках Звітів з аналізу безпеки 2. Землетруси Проектні основи, оцінка запасів безпеки, висновки, заходи з підвищення стійкості 3. Затоплення Проектні основи, оцінка запасів безпеки, висновки, заходи з підвищення стійкості 4. Екстремальні погодні умови Проектні основи, оцінка запасів безпеки, висновки, заходи з підвищення стійкості 5. Втрата електропостачання та/або кінцевого поглинача тепла Проектні положення, дії персоналу, додаткові (вже реалізовані) заходи з підвищення безпеки, оцінка запасів безпеки, висновки, заплановані заходи 6. Управління важкими аваріями Організація та порядок роботи ліцензіата щодо управління аваріями, заходи з управління аваріями (на різних стадіях аварії), забезпечення цілісності контайменту, заходи щодо обмеження радіоактивних викидів, висновки. 7. Загальні висновки Ключові положення щодо підвищення стійкості (вже реалізовані), запаси безпеки, заходи з підвищення безпеки та орієнтовний графік їх реалізації ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

7. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ ЩОДО РЕЗУЛЬТАТІВ ПРОВЕДЕННЯ “СТРЕС-ТЕСТІВ” АЕС Національний звіт України Вступ Частина 1. Діючі АЕС України Частина 2. Чорнобильська АЕС • Основа для Національного звіту України: • результати «стрес-тестів» для діючих АЕС; • результати «стрес-тестів» для Чорнобильської АЕС; • постанова Колегії Держатомрегулювання України №13 від 24-25.11.2011р. • «Про результати виконання цільової позачергової оцінки стану безпеки діючих • енергоблоків АЕС та ССВЯП ЗАЕС з урахуванням подій на АЕС «Фукусіма-Даічі»; • постанова Колегії Держатомрегулювання України №12 від 03.11.2011р. • «Щодо виконання ДСП «Чорнобильська АЕС» цільової позачергової оцінки стану • безпеки енергоблоків 1÷3 та СВЯП-1 з урахуванням подій на АЕС «Фукусіма-1» ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

8. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС • 1 грудня 2005 року - Меморандум про взаєморозуміння щодо співробітництва в енергетичній сфері між Україною та ЄС. • 9 листопада 2009 року - Спільний проект ЄК-МАГАТЕ-Україна • “Оцінка безпеки атомних електростанцій України”. • Напрямки перевірки: • Оцінка проектної безпеки (ESRS); • Оцінка експлуатаційної безпеки (OSART); • Оцінка діяльності з поводження з РАВ (RWRS); • Комплексний огляд регулюючої діяльності (IRRS). • 14 інспекційних місій на 4-х майданчиках АЕС та IRRS місія • (були залучені 62 експерта з 23 країн та 32 представника МАГАТЕ). • Основні висновки за напрямом “Проектна безпека” • Повна відповідність енергоблоків АЕС України 172 з 192-х чинних вимог МАГАТЕ щодо проектної безпеки АЕС (NS-R-1, Safety of Nuclear Power Plants: Design, 2000), повні невідповідності не виявлені. • Напрямки неповної відповідності вимогам МАГАТЕ:кваліфікація обладнання; врахування важких аварій; сейсмостійкість АЕС, повнота оцінок безпеки, наявність апаратури контролю наслідків аварій. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

9. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ЗЕМЛЕТРУСИ • Проектна сейсмічність майданчиків АЕС: • проектний землетрус (ПЗ)- 5 балів (0,025g); • максимальний розрахунковий • землетрус (МРЗ) - 6 балів (0,05g). • Додаткові дослідження сейсмічності майданчиків АЕС: • в 2000-2002 рр. - Хмельницька и Рівненська АЕС; • в 2009-2010 рр. - Южно-Українська АЕС; • в 2011 році розпочаті роботи на ЗАЕС. • Висновки • Підтверджено стійкість до проектних землетрусів: • будівель, конструкцій та споруд 1 та 2 категорії відповідальності за ЯРБ; • трубопроводів та обладнання систем, що необхідні для виконання • основних функцій безпеки. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

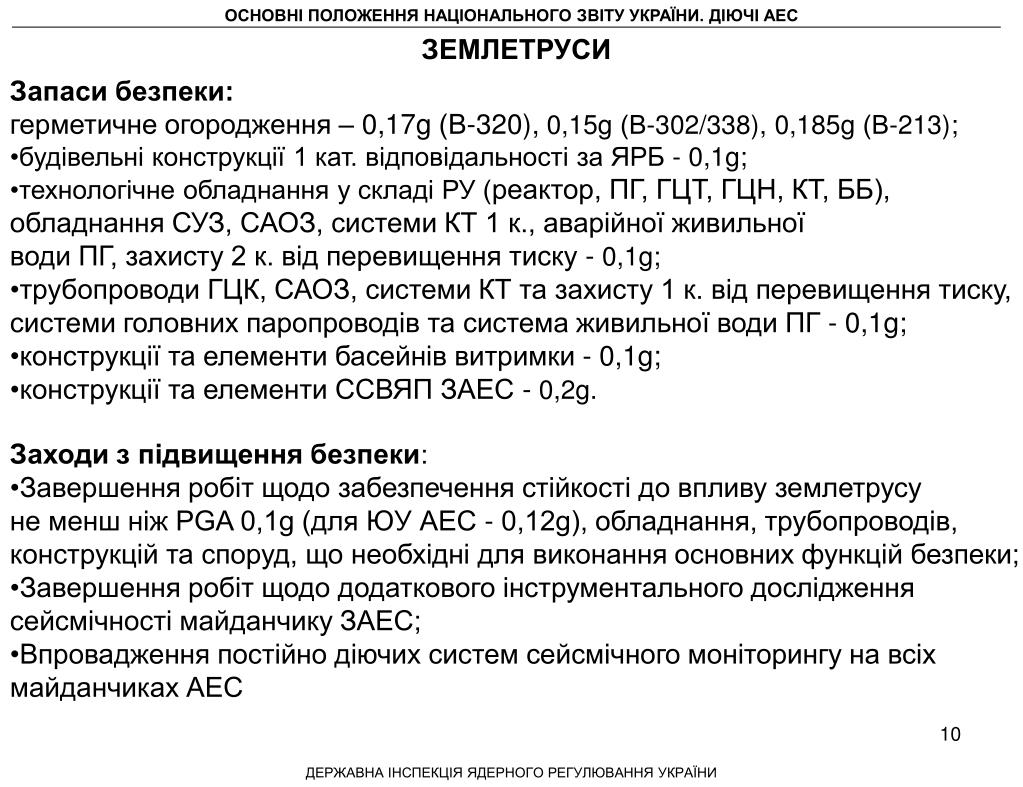

10. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ЗЕМЛЕТРУСИ • Запаси безпеки: • герметичне огородження – 0,17g (В-320), 0,15g (В-302/338), 0,185g (В-213); • будівельні конструкції 1 кат. відповідальності за ЯРБ - 0,1g; • технологічне обладнання у складі РУ (реактор, ПГ, ГЦТ, ГЦН, КТ, ББ), • обладнання СУЗ, САОЗ, системи КТ 1 к., аварійної живильної • води ПГ, захисту 2 к. від перевищення тиску - 0,1g; • трубопроводи ГЦК, САОЗ, системи КТ та захисту 1 к. від перевищення тиску, • системи головних паропроводів та система живильної води ПГ - 0,1g; • конструкції та елементи басейнів витримки - 0,1g; • конструкції та елементи ССВЯП ЗАЕС - 0,2g. • Заходи з підвищення безпеки: • Завершення робіт щодо забезпечення стійкості до впливу землетрусу • не менш ніж PGA 0,1g (для ЮУ АЕС - 0,12g), обладнання, трубопроводів, • конструкцій та споруд, що необхідні для виконання основних функцій безпеки; • Завершення робіт щодо додаткового інструментального дослідження • сейсмічності майданчику ЗАЕС; • Впровадження постійно діючих систем сейсмічного моніторингу на всіх • майданчиках АЕС ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

11. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ЗОВНІШНІ ЗАТОПЛЕННЯ ЗАЕС • Висновки: • - аварії на гідротехнічних спорудах не призводять до затоплення майданчику ЗАЕС (макс. рівень води - 19,4м, план. відмітка майданчику - 22,0м); • можлива втрата води ставка-охолоджувача ЗАЕС через канал продувки внаслідок руйнування греблі Каховської ГЕС після землетрусу. • Необхідна розробка та реалізація додаткових заходів з підвищення безпеки. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

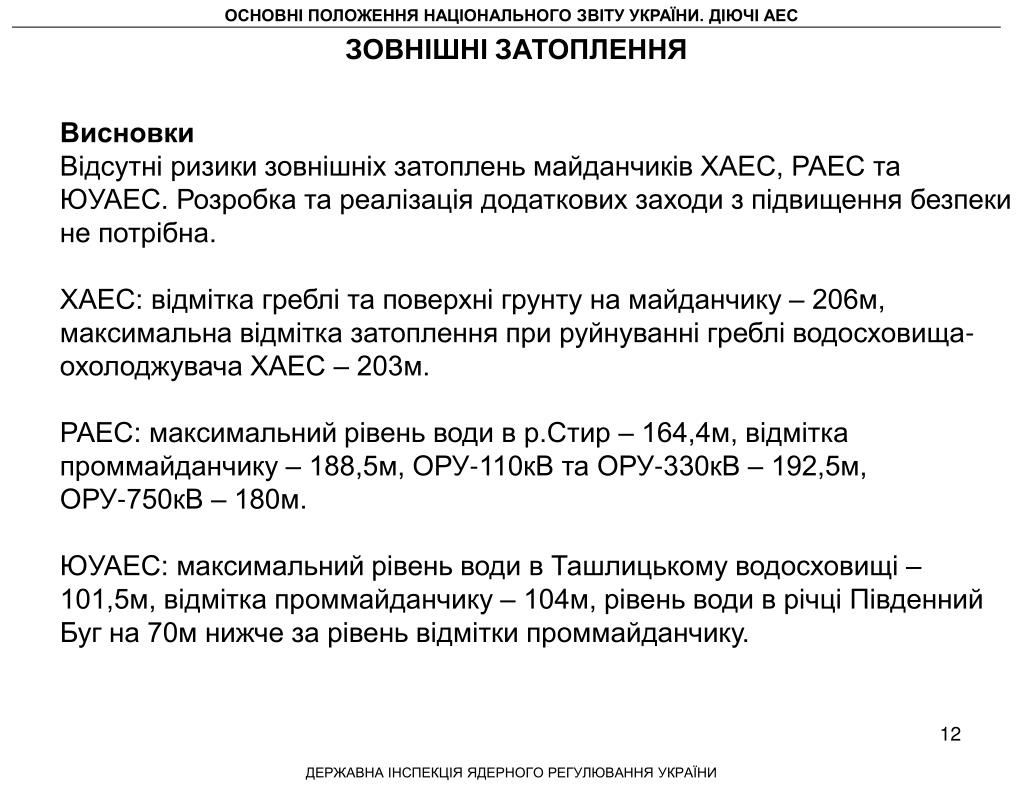

12. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ЗОВНІШНІ ЗАТОПЛЕННЯ • Висновки • Відсутні ризики зовнішніх затоплень майданчиків ХАЕС, РАЕС та ЮУАЕС. Розробка та реалізація додаткових заходи з підвищення безпеки не потрібна. • ХАЕС: відмітка греблі та поверхні грунту на майданчику – 206м, максимальна відмітка затоплення при руйнуванні греблі водосховища-охолоджувача ХАЕС – 203м. • РАЕС: максимальний рівень води в р.Стир – 164,4м, відмітка проммайданчику – 188,5м, ОРУ-110кВ та ОРУ-330кВ – 192,5м, • ОРУ-750кВ – 180м. • ЮУАЕС: максимальний рівень води в Ташлицькому водосховищі – 101,5м, відмітка проммайданчику – 104м, рівень води в річці Південний Буг на 70м нижче за рівень відмітки проммайданчику. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

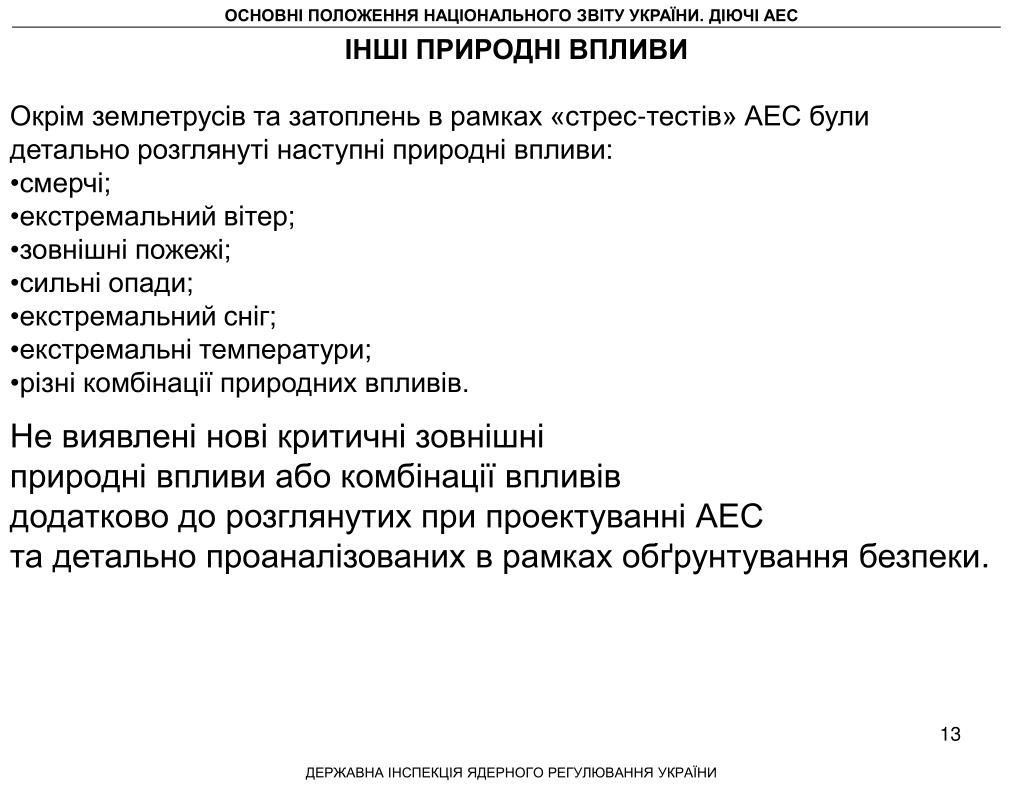

13. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ІНШІ ПРИРОДНІ ВПЛИВИ • Окрім землетрусів та затоплень в рамках «стрес-тестів» АЕС були • детально розглянуті наступні природні впливи: • смерчі; • екстремальний вітер; • зовнішні пожежі; • сильні опади; • екстремальний сніг; • екстремальні температури; • різні комбінації природних впливів. • Не виявлені нові критичні зовнішні • природні впливи або комбінації впливів • додатково до розглянутих при проектуванні АЕС • та детально проаналізованих в рамках обґрунтування безпеки. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

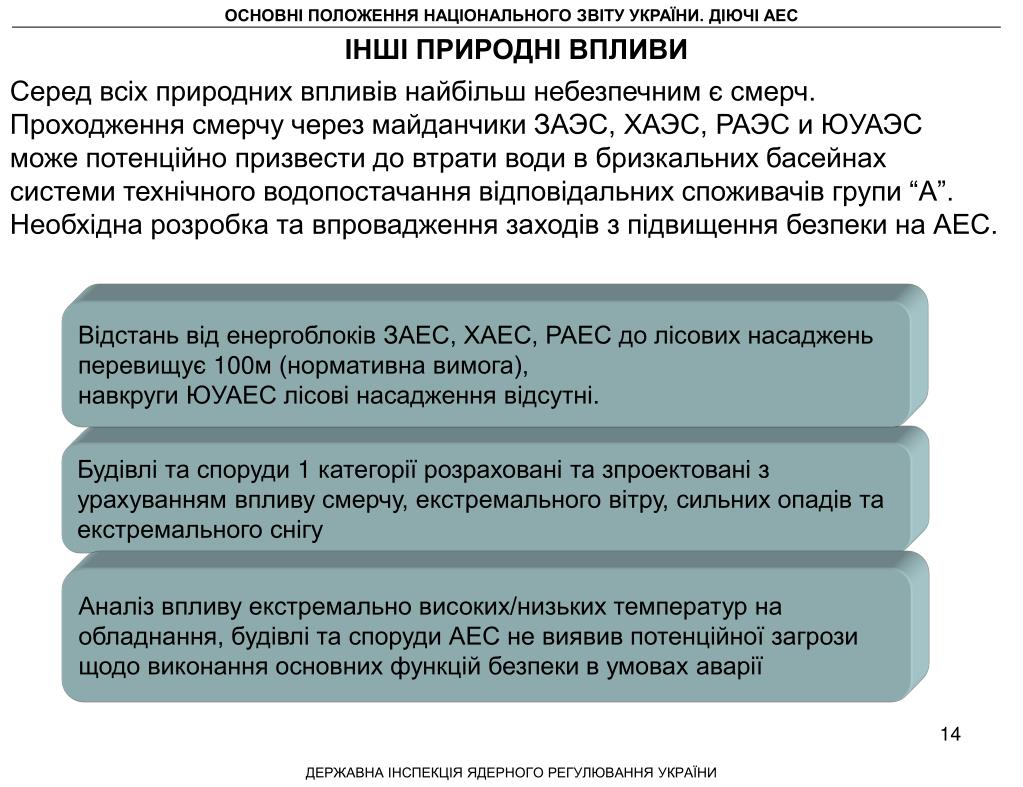

14. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ІНШІ ПРИРОДНІ ВПЛИВИ Серед всіх природних впливів найбільш небезпечним є смерч. Проходження смерчу через майданчики ЗАЭС, ХАЭС, РАЭС и ЮУАЭС може потенційно призвести до втрати води в бризкальних басейнах системи технічного водопостачання відповідальних споживачів групи “А”. Необхідна розробка та впровадження заходів з підвищення безпеки на АЕС. Відстань від енергоблоків ЗАЕС, ХАЕС, РАЕС до лісових насаджень перевищує 100м (нормативна вимога), навкруги ЮУАЕС лісові насадження відсутні. Будівлі та споруди 1 категорії розраховані та зпроектовані з урахуванням впливу смерчу, екстремального вітру, сильних опадів та екстремального снігу Аналіз впливу екстремально високих/низьких температур на обладнання, будівлі та споруди АЕС не виявив потенційної загрози щодо виконання основних функцій безпеки в умовах аварії ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

15. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА Втрата зовнішнього електропостачання Повне знеструмлення АЕС (втрата всіх джерел електропостачання, включаючи аварійне електропостачання) Втрата кінцевого поглинача тепла Повне знеструмлення АЕС у комбінації з втратою кінцевого поглинача тепла ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

16. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА Запаси безпеки (електропостачання): Кількість дизель-генераторів на майданчиках АЕС: ЗАЭС - 20 ДГ; ХАЭС - 8 ДГ; РАЭС - 14 ДГ; ЮУАЭС - 11 ДГ. Додатково на ЗАЕС реалізовані наступні можливості подачі напруги на секції власних потреб: 1 від гідрогенераторів №1-9 Дніпровської ГЭС-1; 2 від гідрогенераторів №11-18 Дніпровської ГЭС-2; 3 від шести гідрогенераторів Каховської ГЕС; 4 від одного (будь-якого) дизель-генератора (будь-якого) блоку ЗАЭС; 5 від будь-якого ДГ ЗРДЕС-5,6; 6 подача напруги на ОРУ-750 кВ від ВЛ-750 Південнодонбаська, Дніпровська або Запорозька; 7 від енергоблоків ЗаТЕС. Розпорядження КМУ №1026-р от 20.10.2011р. - будівництво ВЛ-750 Кв «ЗАЕС – ПС Каховська» ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

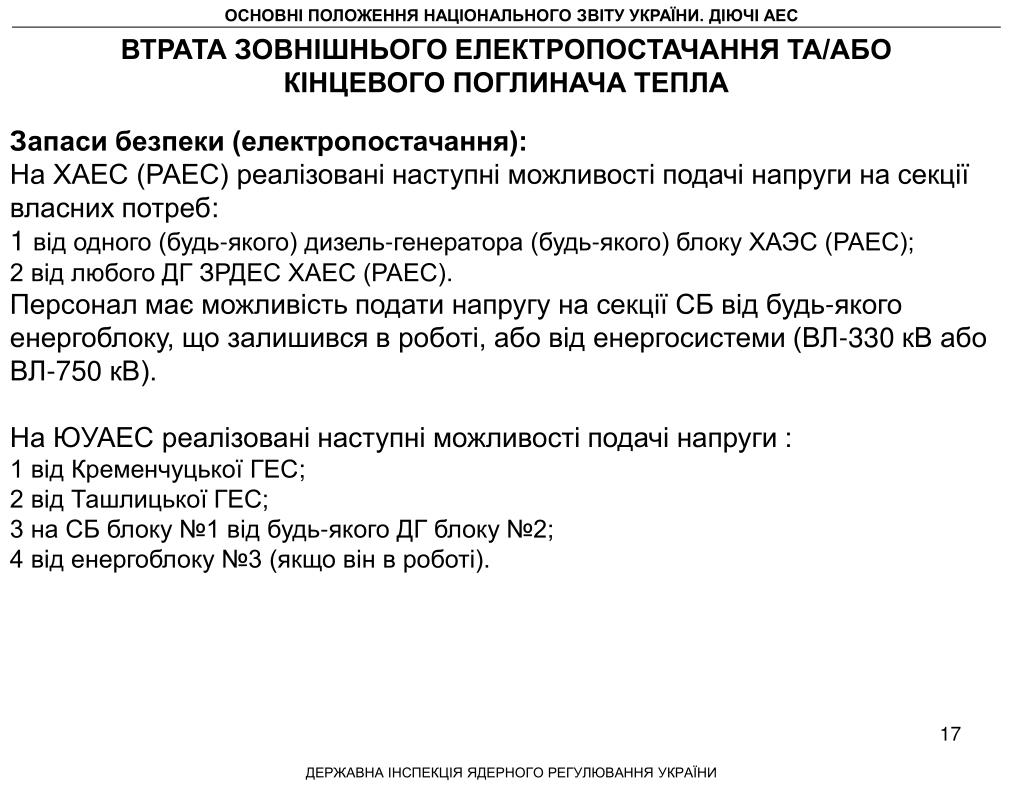

17. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА Запаси безпеки (електропостачання): На ХАЕС (РАЕС) реалізовані наступні можливості подачі напруги на секції власних потреб: 1 від одного (будь-якого) дизель-генератора (будь-якого) блоку ХАЭС (РАЕС); 2 від любого ДГ ЗРДЕС ХАЕС (РАЕС). Персонал має можливість подати напругу на секції СБ від будь-якого енергоблоку, що залишився в роботі, або від енергосистеми (ВЛ-330 кВ або ВЛ-750 кВ). На ЮУАЕС реалізовані наступні можливості подачі напруги : 1 від Кременчуцької ГЕС; 2 від Ташлицької ГЕС; 3 на СБ блоку №1 від будь-якого ДГ блоку №2; 4 від енергоблоку №3 (якщо він в роботі). ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

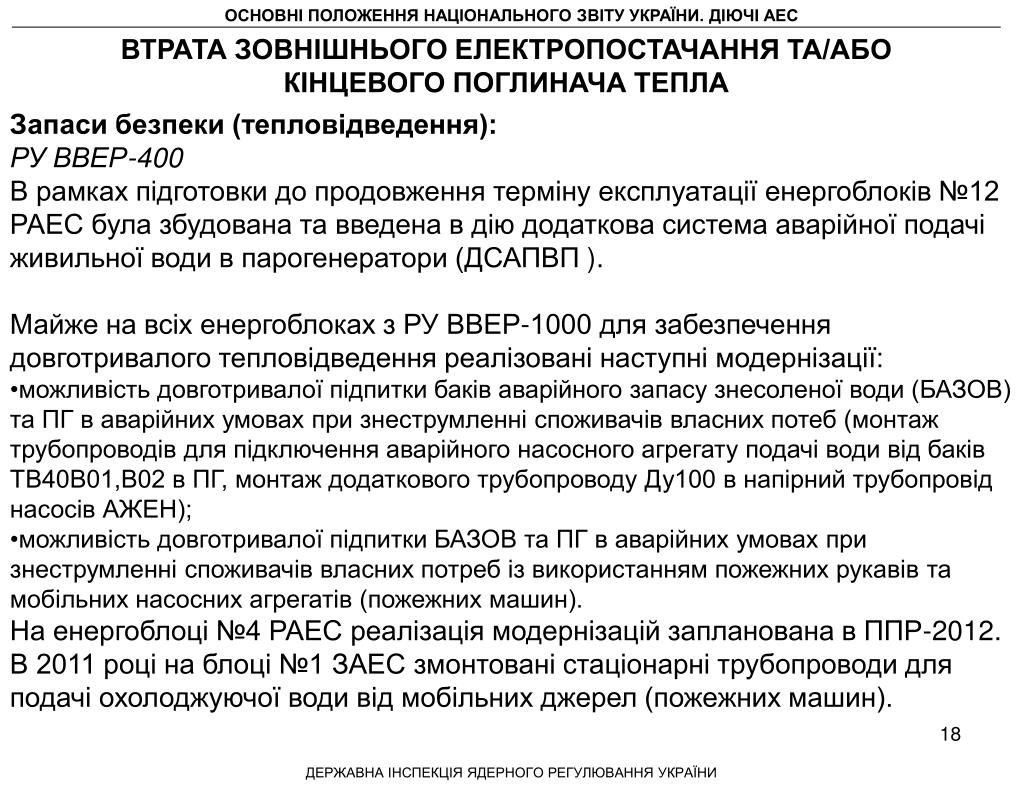

18. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА • Запаси безпеки (тепловідведення): • РУ ВВЕР-400 • В рамках підготовки до продовження терміну експлуатації енергоблоків №12 РАЕС була збудована та введена в дію додаткова система аварійної подачі живильної води в парогенератори (ДСАПВП ). • Майже на всіх енергоблоках з РУ ВВЕР-1000 для забезпечення довготривалого тепловідведення реалізовані наступні модернізації: • можливість довготривалої підпитки баків аварійного запасу знесоленої води (БАЗОВ) та ПГ в аварійних умовах при знеструмленні споживачів власних потеб (монтаж трубопроводів для підключення аварійного насосного агрегату подачі води від баків ТВ40В01,В02 в ПГ, монтаж додаткового трубопроводу Ду100 в напірний трубопровід насосів АЖЕН); • можливість довготривалої підпитки БАЗОВ та ПГ в аварійних умовах при знеструмленні споживачів власних потреб із використанням пожежних рукавів та мобільних насосних агрегатів (пожежних машин). • На енергоблоці №4 РАЕС реалізація модернізацій запланована в ППР-2012. • В 2011 році на блоці №1 ЗАЕС змонтовані стаціонарні трубопроводи для подачі охолоджуючої води від мобільних джерел (пожежних машин). ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

19. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА Висновки: Втрата зовнішнього електропостачання Забезпечується переведення енергоблоків в безпечний кінцевий стан та довготривале відведення тепла (понад 72 години) Втрата зовнішнього електропостачання з відмовою ДГ Реалізовані додаткові заходи та передбачені адекватні дії персоналу, направлені на переведення РУ в безпечний стан Втрата основного поглинача тепла (ставки-охолоджувачі,градирні) Забезпечується переведення енергоблоків в безпечний кінцевий стан та довготривале відведення тепла (понад 72 години) • Повна втрата електропостачання (неможливість відновлення) • Повна втрата поглинача тепла • Повна втрата електропостачання та тепловідведення • Передбачені адекватні дії персоналу у відповідності до СОАІ, • направлені на суттєве збільшення часового інтервалу до моменту • важкого пошкодження палива (АЗ та БВ). • Необхідна реалізація додаткових заходів з підвищення безпеки. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

20. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА РУ ВВЕР-1000: або або Підживлення другого конуру (1 ПГ): мобільне джерело витрата - 13 кг/с, напір - 7 кгс/см2, об’єм води - 3370 т Підживлення першого конуру: мобільне джерело витрата - 13 кг/с, напір - 42 кгс/см2, конц. бору – 16 г/кг Відновлення електропостачання від мобільних дизель-генераторів ЗАПОБІГАННЯ ВАЖКОМУ ПОШКОДЖЕННЮ АЗ ПРОТЯГОМ 72 ГОДИН Підживлення другого конуру (1 ПГ): мобільне джерело витрата - 4 кг/с, напір - 4 кгс/см2, об’єм води - 1037 т Підживлення першого конуру: мобільне джерело витрата - 4 кг/с, напір - 25 кгс/см2, конц. бору – 16 г/кг Відновлення електропостачання від мобільних дизель-генераторів або або РУ ВВЕР-440 ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

21. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС ВТРАТА ЗОВНІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ ТА/АБО КІНЦЕВОГО ПОГЛИНАЧА ТЕПЛА РУ ВВЕР-1000: Підживлення БВ мобільне джерело витрата - 6 кг/с, напір - 4 кгс/см2 Відновлення електропостачання від мобільних дизель-генераторів або ЗАПОБІГАННЯ ВАЖКОМУ ПОШКОДЖЕННЮ ПАЛИВА В БВ Підживлення БВ мобільне джерело витрата - 3 кг/с, напір - 3 кгс/см2 Відновлення електропостачання від мобільних дизель-генераторів або РУ ВВЕР-440 ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

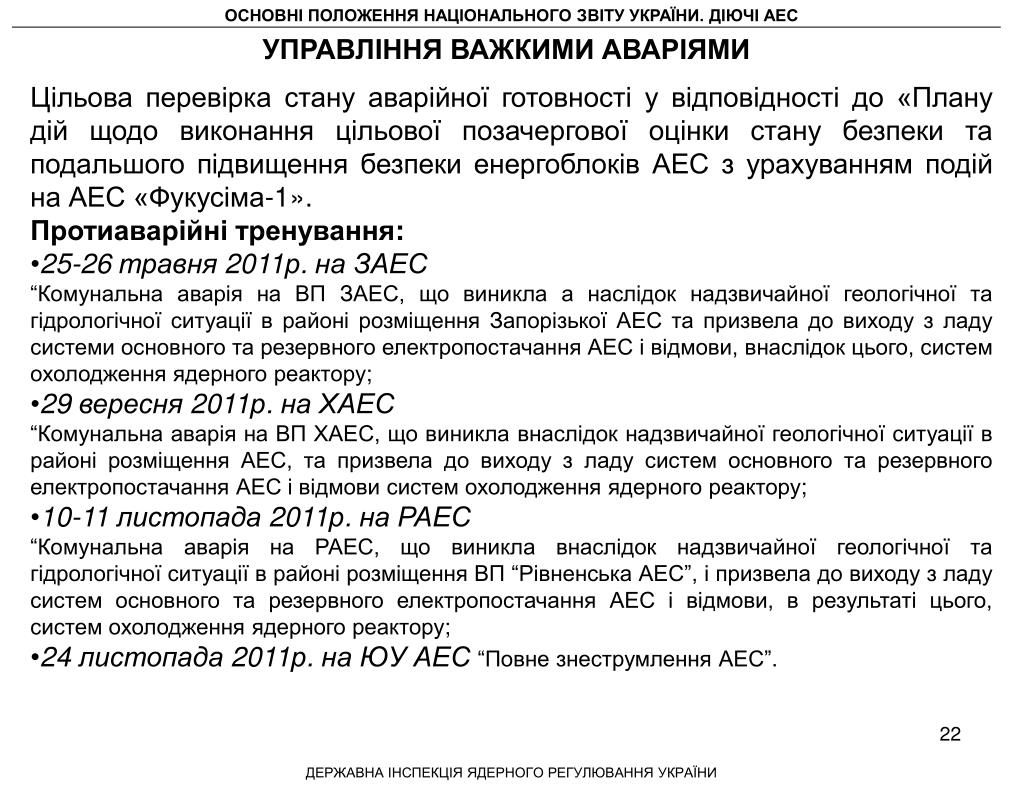

22. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС УПРАВЛІННЯ ВАЖКИМИ АВАРІЯМИ • Цільова перевірка стану аварійної готовності у відповідності до «Плану дій щодо виконання цільової позачергової оцінки стану безпеки та подальшого підвищення безпеки енергоблоків АЕС з урахуванням подій на АЕС «Фукусіма-1». • Протиаварійні тренування: • 25-26 травня 2011р. на ЗАЕС • “Комунальна аварія на ВП ЗАЕС, що виникла а наслідок надзвичайної геологічної та гідрологічної ситуації в районі розміщення Запорізької АЕС та призвела до виходу з ладу системи основного та резервного електропостачання АЕС і відмови, внаслідок цього, систем охолодження ядерного реактору; • 29 вересня 2011р. на ХАЕС • “Комунальна аварія на ВП ХАЕС, що виникла внаслідок надзвичайної геологічної ситуації в районі розміщення АЕС, та призвела до виходу з ладу систем основного та резервного електропостачання АЕС і відмови систем охолодження ядерного реактору; • 10-11 листопада 2011р. на РАЕС • “Комунальна аварія на РАЕС, що виникла внаслідок надзвичайної геологічної та гідрологічної ситуації в районі розміщення ВП “Рівненська АЕС”, і призвела до виходу з ладу систем основного та резервного електропостачання АЕС і відмови, в результаті цього, систем охолодження ядерного реактору; • 24 листопада 2011р. на ЮУ АЕС“Повне знеструмлення АЕС”. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

23. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС УПРАВЛІННЯ ВАЖКИМИ АВАРІЯМИ ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

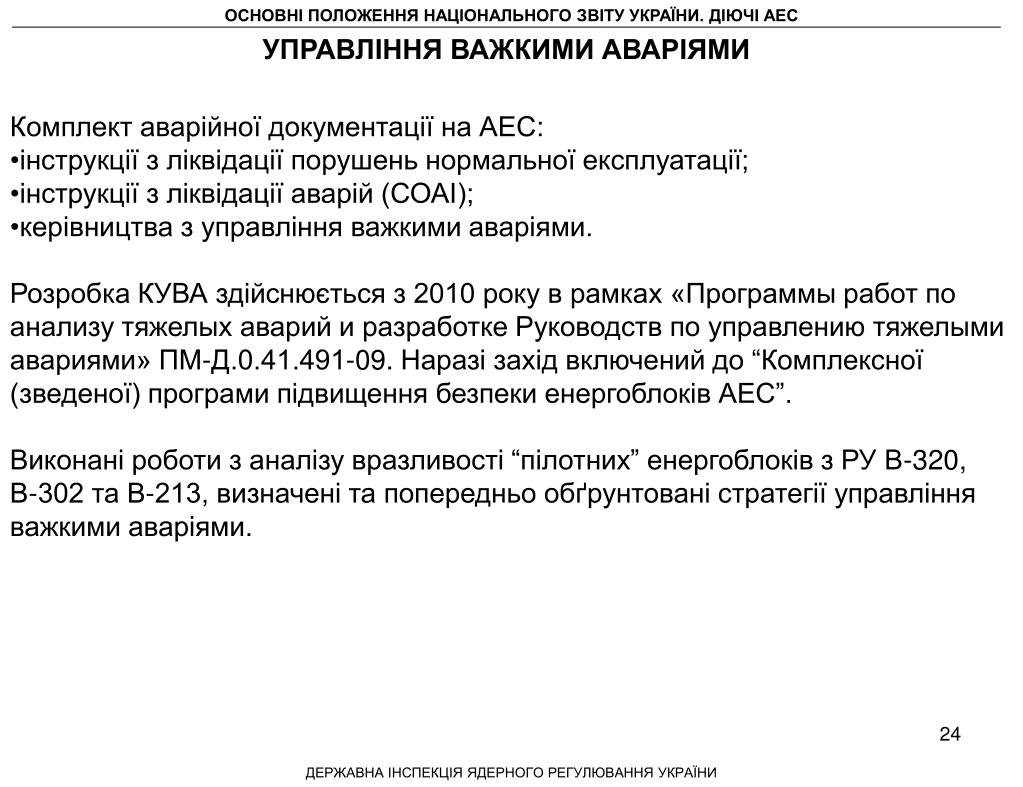

24. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС УПРАВЛІННЯ ВАЖКИМИ АВАРІЯМИ • Комплект аварійної документації на АЕС: • інструкції з ліквідації порушень нормальної експлуатації; • інструкції з ліквідації аварій (СОАІ); • керівництва з управління важкими аваріями. • Розробка КУВА здійснюється з 2010 року в рамках «Программы работ по анализу тяжелых аварий и разработке Руководств по управлению тяжелыми авариями» ПМ-Д.0.41.491-09. Наразі захід включений до “Комплексної (зведеної) програми підвищення безпеки енергоблоків АЕС”. • Виконані роботи з аналізу вразливості “пілотних” енергоблоків з РУ В-320, • В-302 та В-213, визначені та попередньо обґрунтовані стратегії управління важкими аваріями. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

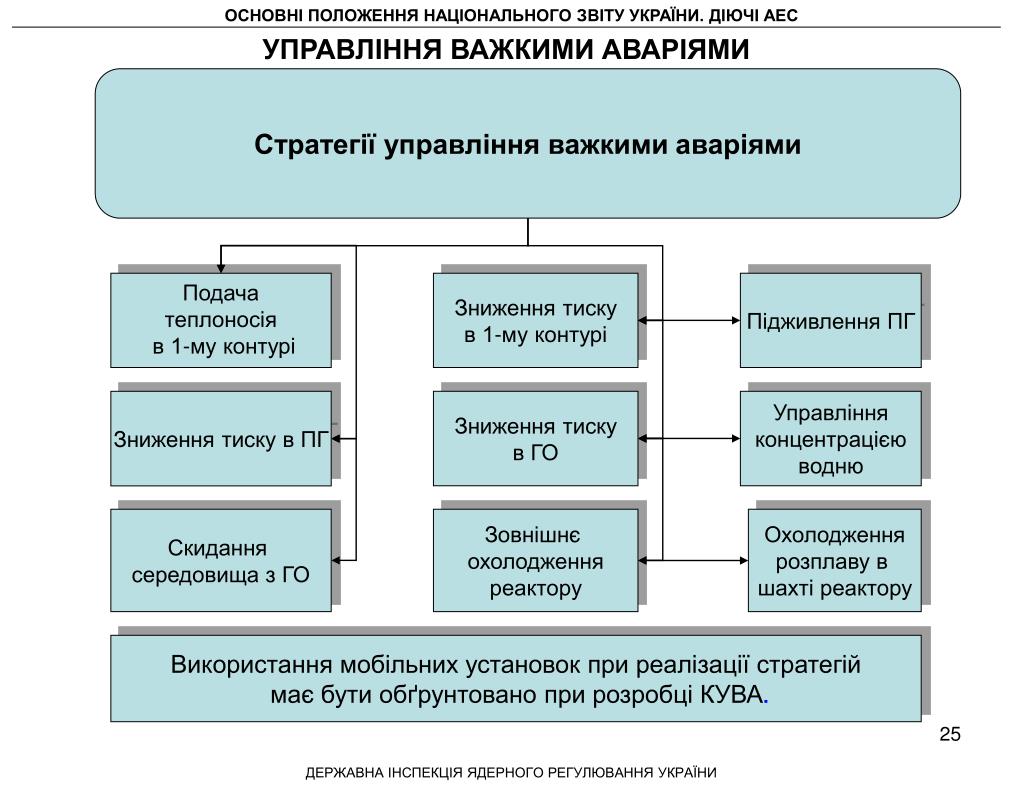

25. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС Стратегії управління важкими аваріями Подача теплоносія в 1-му контурі Зниження тиску в 1-му контурі Підживлення ПГ Зниження тиску в ПГ Зниження тиску в ГО Управління концентрацією водню Скидання середовища з ГО Зовнішнє охолодження реактору Охолодження розплаву в шахті реактору Використання мобільних установок при реалізації стратегій має бути обґрунтовано при розробці КУВА. УПРАВЛІННЯ ВАЖКИМИ АВАРІЯМИ ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

26. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС УПРАВЛІННЯ ВАЖКИМИ АВАРІЯМИ • Заходи з підвищення безпеки: • Впровадження на енергоблоках АЕС з РУ ВВЕР-1000 системи примусового аварійного скидання тиску парогазової суміші з-під куполу герметичного огородження; • Розробка та введення в дію на всіх енергоблоках АЕС Керівництв з управління важкими аваріями; • Впровадження на енергоблоках АЕС систем аварійного та після аварійного моніторингу параметрів реактору (ПАМС); • Забезпечення життєдіяльності БЩУ та РЩУ при запроектних аваріях; • Впровадження заходів щодо управління концентрацією водню в ГО та в боксах ПГ, ГЦН та КТ (В-213); • Забезпечення цілісності ГО при взаємодії з коріумом. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

27. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС • Постанова Колегії Держатомрегулювання України №13 від 24-25.11.2011р. • «Про результати виконання цільової позачергової оцінки стану безпеки діючих енергоблоків АЕС та ССВЯП ЗАЕСз урахуванням подій на АЕС «Фукусіма-Даічі» • послідовність подій, що сталися на АЕС «Фукусіма-Даічі», практично неможлива для АЕС України; • не виявлені нові критичні зовнішні природні впливи або комбінації впливів додатково до розглянутих при проектуванні АЕС та детально проаналізованих в рамках обґрунтування безпеки АЕС; • ЕО необхідно в найкоротші терміни завершити додаткові інструментальні дослідження сейсмічності майданчиків АЕС та впровадити системи постійного сейсмічного моніторингу майданчиків; • неприйнятним є затягування ЕО термінів виконання робіт з кваліфікації обладнання енергоблоків АЕС на «жорсткі» умови оточуючого середовища та сейсмічні впливи ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

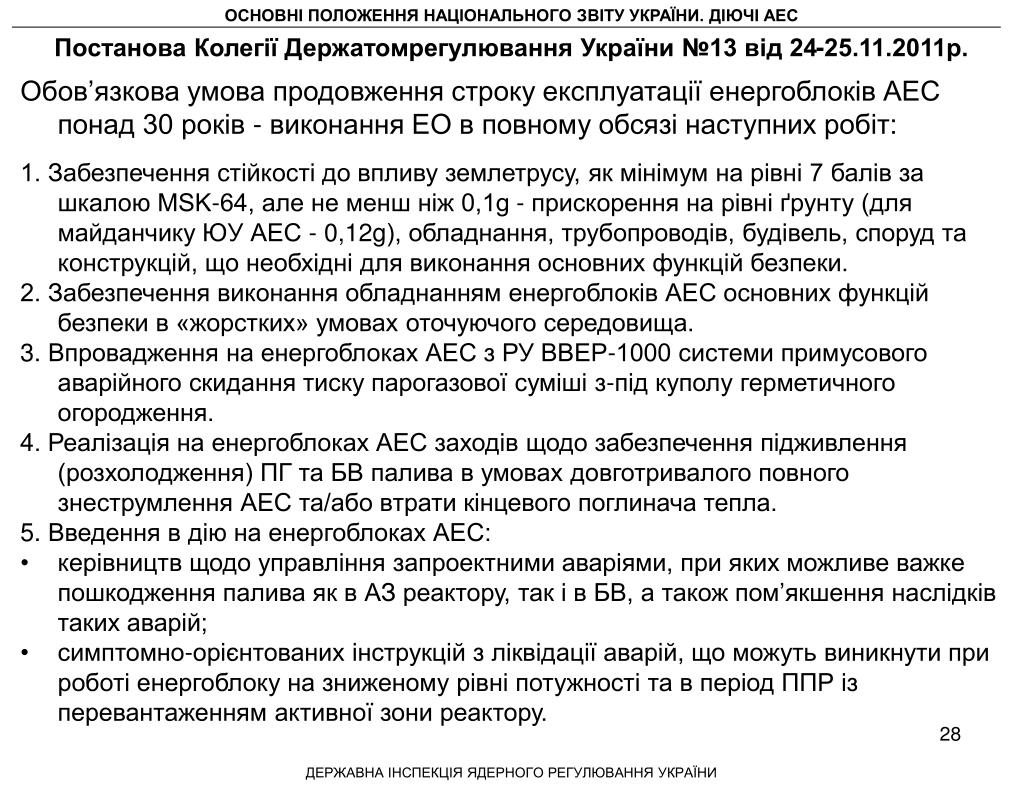

28. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС Постанова Колегії Держатомрегулювання України №13 від 24-25.11.2011р. • Обов’язкова умова продовження строку експлуатації енергоблоків АЕС понад 30 років - виконання ЕО в повному обсязі наступних робіт: • 1. Забезпечення стійкості до впливу землетрусу, як мінімум на рівні 7 балів за шкалою MSK-64, але не менш ніж 0,1g - прискорення на рівні ґрунту (для майданчику ЮУ АЕС - 0,12g), обладнання, трубопроводів, будівель, споруд та конструкцій, що необхідні для виконання основних функцій безпеки. • 2. Забезпечення виконання обладнанням енергоблоків АЕС основних функцій безпеки в «жорстких» умовах оточуючого середовища. • 3. Впровадження на енергоблоках АЕС з РУ ВВЕР-1000 системи примусового аварійного скидання тиску парогазової суміші з-під куполу герметичного огородження. • 4. Реалізація на енергоблоках АЕС заходів щодо забезпечення підживлення (розхолодження) ПГ та БВ палива в умовах довготривалого повного знеструмлення АЕС та/або втрати кінцевого поглинача тепла. • 5. Введення в дію на енергоблоках АЕС: • керівництв щодо управління запроектними аваріями, при яких можливе важке пошкодження палива як в АЗ реактору, так і в БВ, а також пом’якшення наслідків таких аварій; • симптомно-орієнтованих інструкцій з ліквідації аварій, що можуть виникнути при роботі енергоблоку на зниженому рівні потужності та в період ППР із перевантаженням активної зони реактору. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

29. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ДІЮЧІ АЕС Постанова Колегії Держатомрегулювання України №13 від 24-25.11.2011р. • Терміни завершення робіт щодо забезпечення стійкості обладнання, • трубопроводів, будівель, споруд та конструкцій до впливу землетрусу, • а також забезпечення виконання обладнанням функцій безпеки в • «жорстких» умовах оточуючого середовища: • для енергоблоків № 2 ХАЕС та № 4 РАЕС - 31.12.2013 року; • для решти енергоблоків АЕС роботи мають бути завершені в рамках проектного терміну експлуатації, але не пізніше 31.12.2015 року. • Терміни введення в дію додаткових інструкцій та керівництв з управління аваріями (КУВА та СОАІ для ППР): • для енергоблоків № 1 ЮУАЕС та № 1 РАЕС – 31.10.2012 р.; • для енергоблоків № 1 ЗАЕС та № 2 РАЕС – 30.06.2013 р.; • для решти енергоблоків АЕС – 30.06.2014 р. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

30. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС Чорнобильська АЕС Блок №1 – 26.09.1977р. ÷ 30.11.1996 р. Блок №2 – 21.12.1978р. ÷ 11.10.1991 р. Блок №3 – 08.12.1981р. ÷ 15.12.2000 р. СВЯП-1 – 03.09.1986р. ÷ 2025 р. Розміщення палива: БВ блоку №1 – 1365 ВТВЗ БВ блоку №2 – 1355 ВТВЗ БВ блоку №3 – 0 БВ СВЯП-1 – 18564 ВТВЗ ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

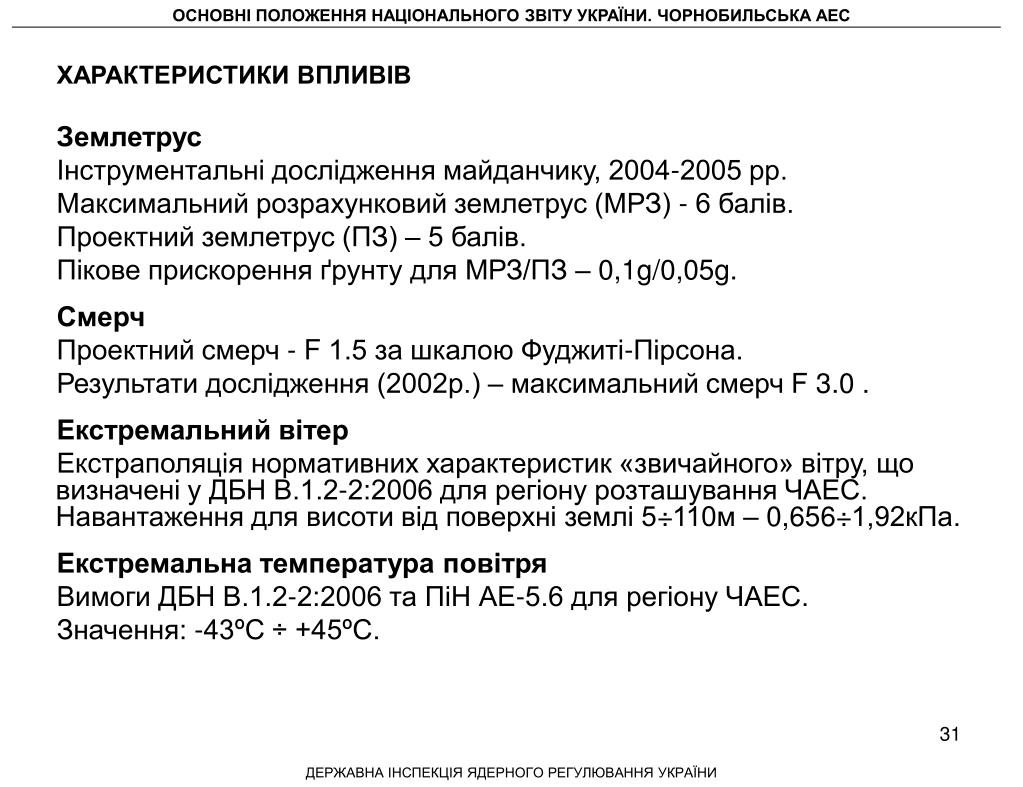

31. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС ХАРАКТЕРИСТИКИ ВПЛИВІВ Землетрус Інструментальні дослідження майданчику, 2004-2005 рр. Максимальний розрахунковий землетрус (МРЗ) - 6 балів. Проектний землетрус (ПЗ) – 5 балів. Пікове прискорення ґрунту для МРЗ/ПЗ – 0,1g/0,05g. Смерч Проектний смерч - F 1.5 за шкалою Фуджиті-Пірсона. Результати дослідження (2002р.) – максимальний смерч F 3.0 . Екстремальний вітер Екстраполяція нормативних характеристик «звичайного» вітру, що визначені у ДБН В.1.2-2:2006 для регіону розташування ЧАЕС. Навантаження для висоти від поверхні землі 5÷110м – 0,656÷1,92кПа. Екстремальна температура повітря Вимоги ДБН В.1.2-2:2006 та ПіН АЕ-5.6 для регіону ЧАЕС. Значення: -43ºС ÷ +45ºС. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

32. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС ХАРАКТЕРИСТИКИ ВПЛИВІВ Екстремальний сніг Аналітичні дослідження. Навантаження - 2,1 кПа. Екстремальні зливи Характеристики встановлені на підставі нормативних вимог для регіону розташування ЧАЕС. Максимальне значення – 72 мм за 20 хв., 190 мм за добу. Зовнішнє затоплення Максимальний рівень води – 111,3 м. Відмітка майданчику ЧАЕС – 114,0м. Зовнішня пожежа Відстань до лісового масиву - більш ніж 1 км від ядерних установок ЧАЕС. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

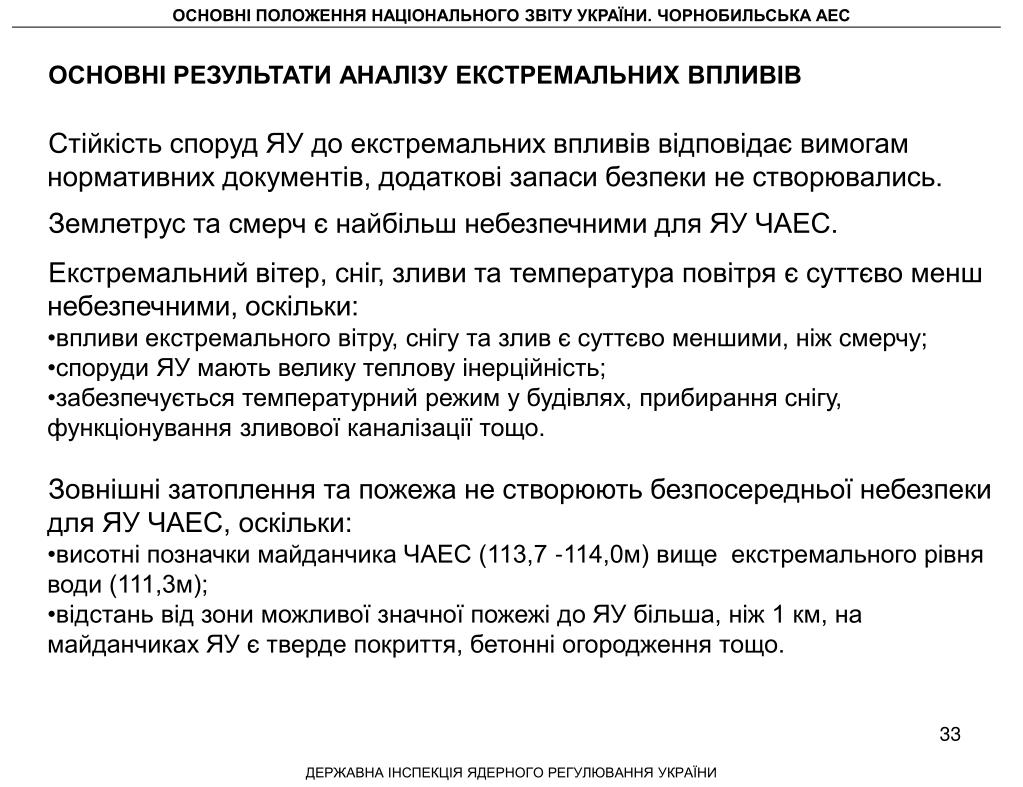

33. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС ОСНОВНІ РЕЗУЛЬТАТИ АНАЛІЗУ ЕКСТРЕМАЛЬНИХ ВПЛИВІВ Стійкість споруд ЯУ до екстремальних впливів відповідає вимогам нормативних документів, додаткові запаси безпеки не створювались. Землетрус та смерч є найбільш небезпечними для ЯУ ЧАЕС. Екстремальний вітер, сніг, зливи та температура повітря є суттєво менш небезпечними, оскільки: • впливи екстремального вітру, снігу та злив є суттєво меншими, ніж смерчу; • споруди ЯУ мають велику теплову інерційність; • забезпечується температурний режим у будівлях, прибирання снігу, функціонування зливової каналізації тощо. Зовнішні затоплення та пожежа не створюють безпосередньої небезпеки для ЯУ ЧАЕС, оскільки: • висотні позначки майданчика ЧАЕС (113,7 -114,0м) вище екстремального рівня води (111,3м); • відстань від зони можливої значної пожежі до ЯУ більша, ніж 1 км, на майданчиках ЯУ є тверде покриття, бетонні огородження тощо. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

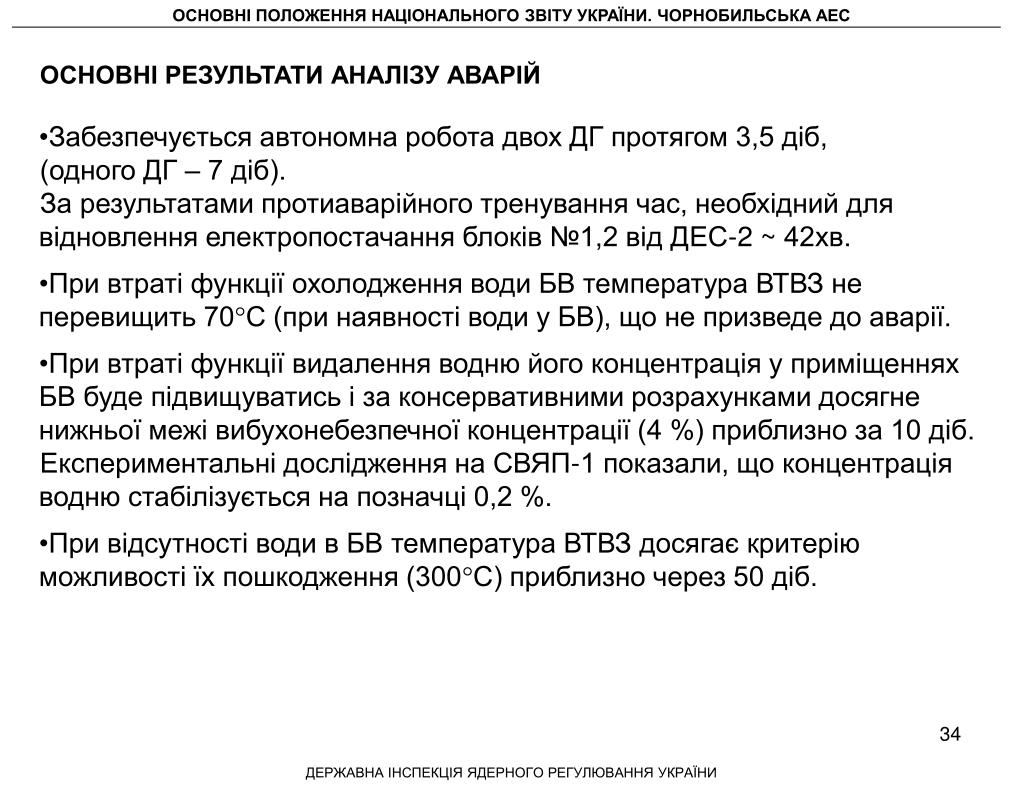

34. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС ОСНОВНІ РЕЗУЛЬТАТИ АНАЛІЗУ АВАРІЙ • Забезпечується автономна робота двох ДГ протягом 3,5 діб, (одного ДГ – 7 діб). За результатами протиаварійного тренування час, необхідний для відновлення електропостачання блоків №1,2 від ДЕС-2 ~ 42хв. • При втраті функції охолодження води БВ температура ВТВЗ не перевищить 70С (при наявності води у БВ), що не призведе до аварії. • При втраті функції видалення водню його концентрація у приміщеннях БВ буде підвищуватись і за консервативними розрахунками досягне нижньої межі вибухонебезпечної концентрації (4 %) приблизно за 10 діб. Експериментальні дослідження на СВЯП-1 показали, що концентрація водню стабілізується на позначці 0,2 %. • При відсутності води в БВ температура ВТВЗ досягає критерію можливості їх пошкодження (300С) приблизно через 50 діб. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

35. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС План підвищення безпеки ЯУ ЧАЕС (ППБ ЯУ ЧАЕС) Напрямки заходів з підвищення безпеки ЯУ за результатами проведення “стрес-тестів” для ЧАЕС • Технічний стан конструкцій, систем та елементів. • Ядерна безпека. • Аварійна готовність та реагування. • Радіаційний захист. • Забезпечення безпечної експлуатації. • Підготовка персоналу. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ

36. ОСНОВНІ ПОЛОЖЕННЯ НАЦІОНАЛЬНОГО ЗВІТУ УКРАЇНИ. ЧОРНОБИЛЬСЬКА АЕС Виконані заходи ППБ ЯУ ЧАЕС за результатами проведення «стрес-тестів» СВЯП-1 Підключення мобільної дизель-генераторної станції (МДГС). Випробування – 7 листопада 2011 року. Час підключення: 40-60 хв. ДЕРЖАВНА ІНСПЕКЦІЯ ЯДЕРНОГО РЕГУЛЮВАННЯ УКРАЇНИ
