  1. 資料結構與演算法 課程教學投影片

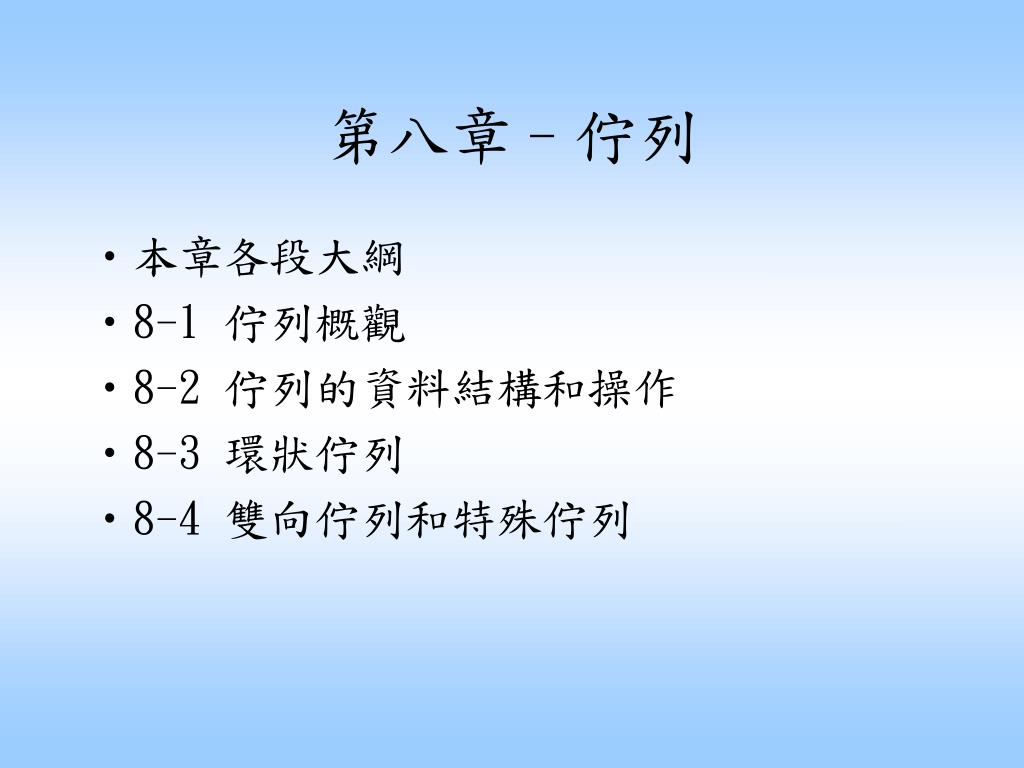

  2. 第八章–佇列 • 本章各段大綱 • 8-1 佇列概觀 • 8-2 佇列的資料結構和操作 • 8-3 環狀佇列 • 8-4 雙向佇列和特殊佇列

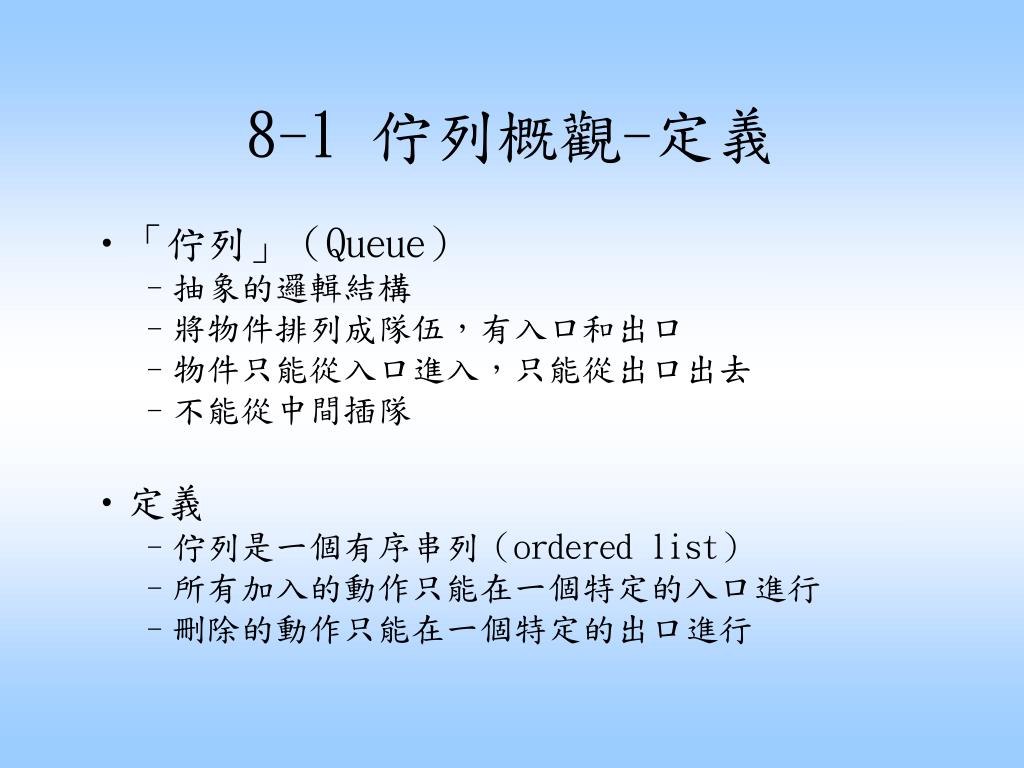

  3. 8-1 佇列概觀-定義 • 「佇列」（Queue） • 抽象的邏輯結構 • 將物件排列成隊伍，有入口和出口 • 物件只能從入口進入，只能從出口出去 • 不能從中間插隊 • 定義 • 佇列是一個有序串列（ordered list） • 所有加入的動作只能在一個特定的入口進行 • 刪除的動作只能在一個特定的出口進行

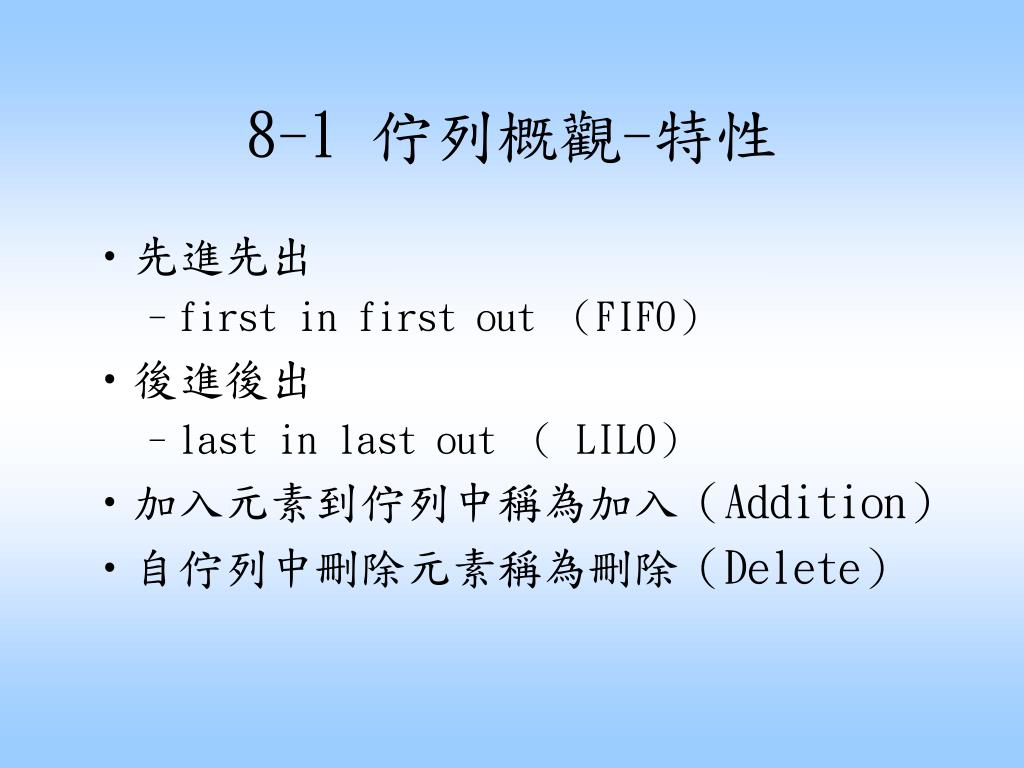

  4. 8-1 佇列概觀-特性 • 先進先出 • first in first out （FIFO） • 後進後出 • last in last out （ LILO） • 加入元素到佇列中稱為加入（Addition） • 自佇列中刪除元素稱為刪除（Delete）

  5. 8-1 佇列概觀-範例 (1) 放入A (2) 放入B (3) 取出A (4) 放入C (5) 取出B (6)取出C (2) (1) 放入 (4) C B A (3) 取出A (5) 取出B (6) 取出C 放入ABC  輸出ABC，次序未變

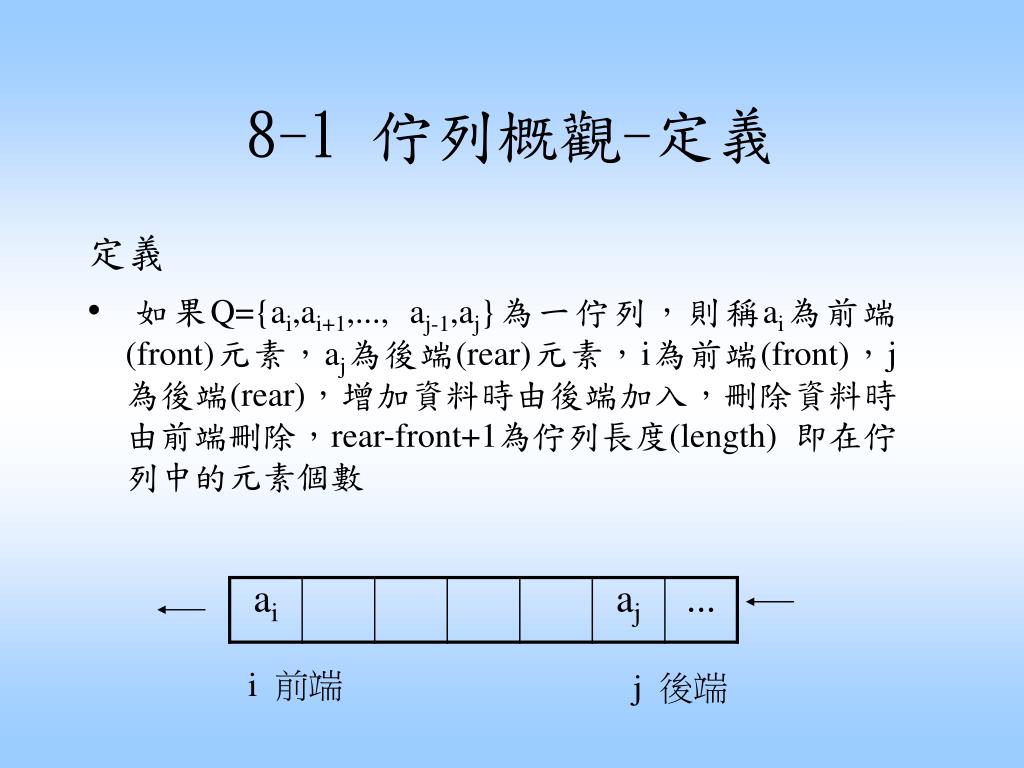

  6. 8-1 佇列概觀-定義 定義 • 如果Q={ai,ai+1,..., aj-1,aj}為一佇列，則稱ai為前端(front)元素，aj為後端(rear)元素，i為前端(front)，j為後端(rear)，增加資料時由後端加入，刪除資料時由前端刪除，rear-front+1為佇列長度(length) 即在佇列中的元素個數 i 前端 j 後端

  7. 8-1 佇列概觀-運用 • 列印佇列 • 因列印工作較緩慢，以佇列方式安排列印工作，使系統可以對使用者的其他需求作即時處理 • CPU分時(time sharing）作業 • CPU以排序方式，將處理的工作置於佇列中，以分時的方式輪流處理佇列中的工作 • 鍵盤緩衝區的應用 • 輸入鍵盤資料時，系統未能即時反應輸入動作時，以鍵盤緩衝區作為佇列暫存資料

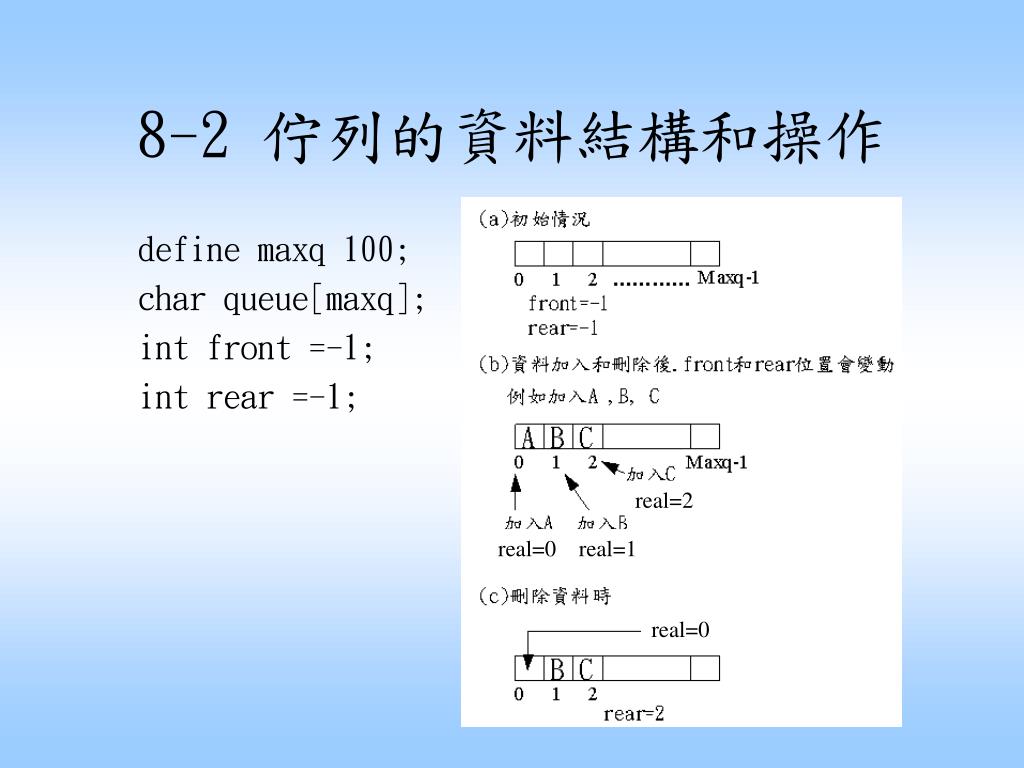

  8. 8-2 佇列的資料結構和操作 define maxq 100; char queue[maxq]; int front =-1; int rear =-1; real=2 real=0 real=1 real=0

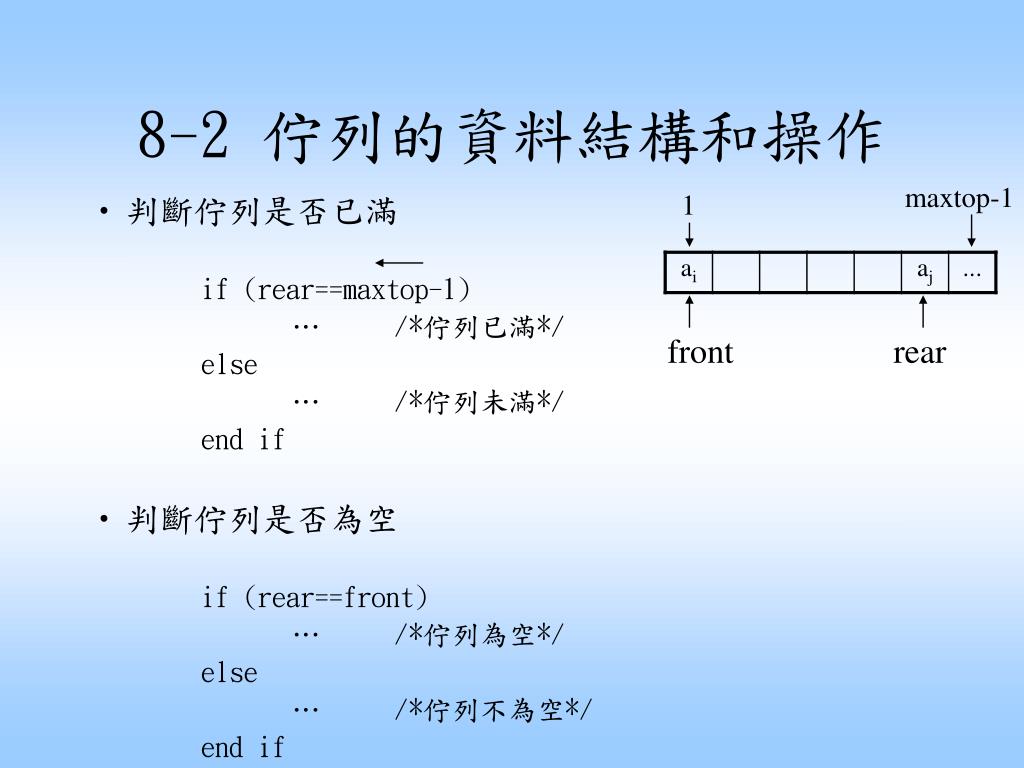

  9. 8-2 佇列的資料結構和操作 maxtop-1 1 • 判斷佇列是否已滿 　　　　if (rear==maxtop-1) 　　　　 … /*佇列已滿*/ 　　　　else 　　　　 … /*佇列未滿*/ 　　　　end if • 判斷佇列是否為空 　　　　if (rear==front) 　　　　 … /*佇列為空*/ 　　　　else 　　　　 … /*佇列不為空*/ 　　　　end if front rear

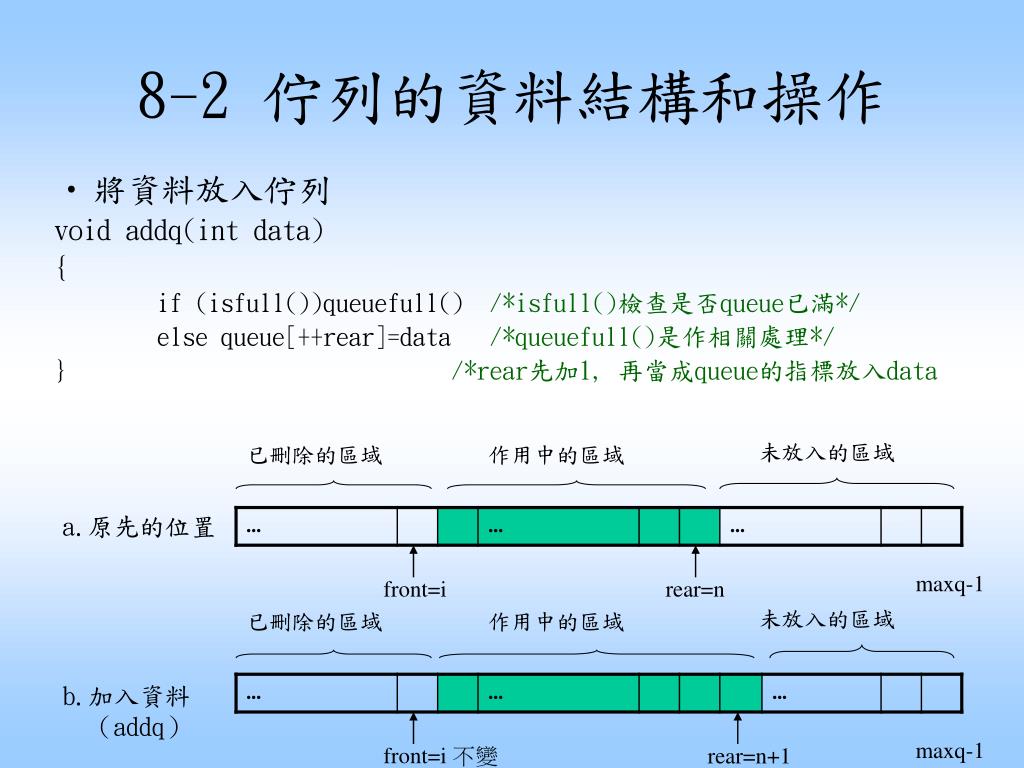

  10. 8-2 佇列的資料結構和操作 • 將資料放入佇列 void addq(int data) { if (isfull())queuefull()/*isfull()檢查是否queue已滿*/ 　　　　else queue[++rear]=data /*queuefull()是作相關處理*/ } /*rear先加1, 再當成queue的指標放入data 未放入的區域 已刪除的區域 作用中的區域 a.原先的位置 maxq-1 front=i rear=n 未放入的區域 已刪除的區域 作用中的區域 b.加入資料 （addq） maxq-1 front=i 不變 rear=n+1

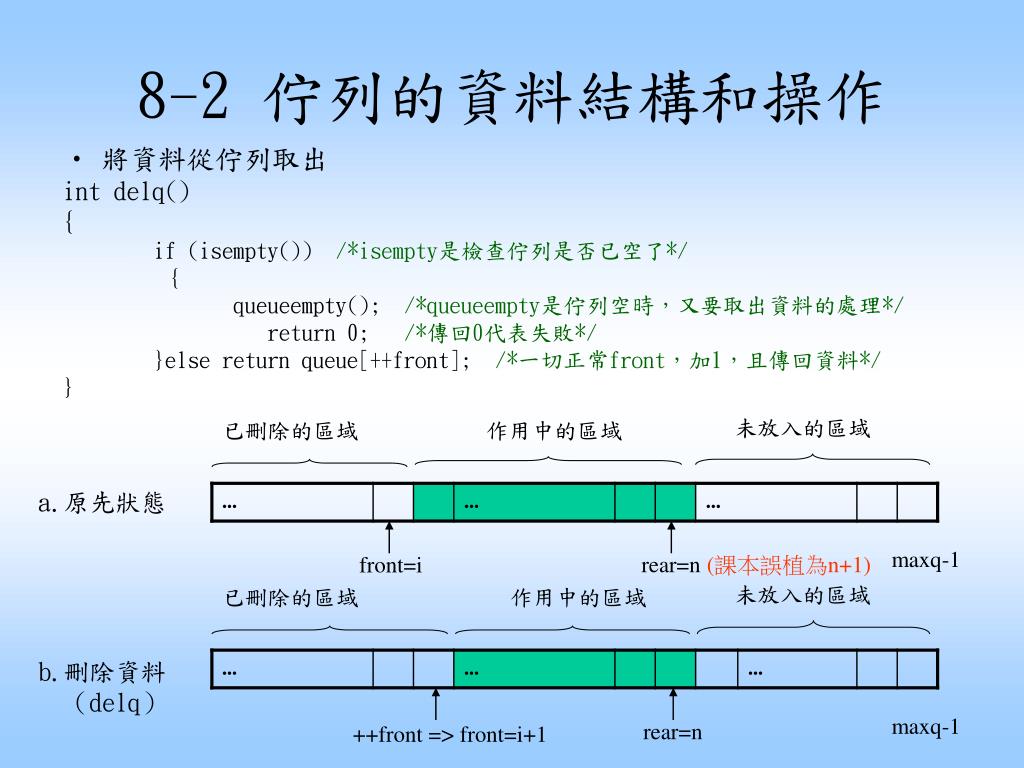

  11. 8-2 佇列的資料結構和操作 • 將資料從佇列取出 int delq() { 　　　　if (isempty()) /*isempty是檢查佇列是否已空了*/ { 　　　queueempty();　/*queueempty是佇列空時，又要取出資料的處理*/ return 0; /*傳回0代表失敗*/ }else return queue[++front];　/*一切正常front，加1，且傳回資料*/ } 未放入的區域 已刪除的區域 作用中的區域 a.原先狀態 maxq-1 front=i rear=n (課本誤植為n+1) 未放入的區域 已刪除的區域 作用中的區域 b.刪除資料 （delq） maxq-1 rear=n ++front => front=i+1

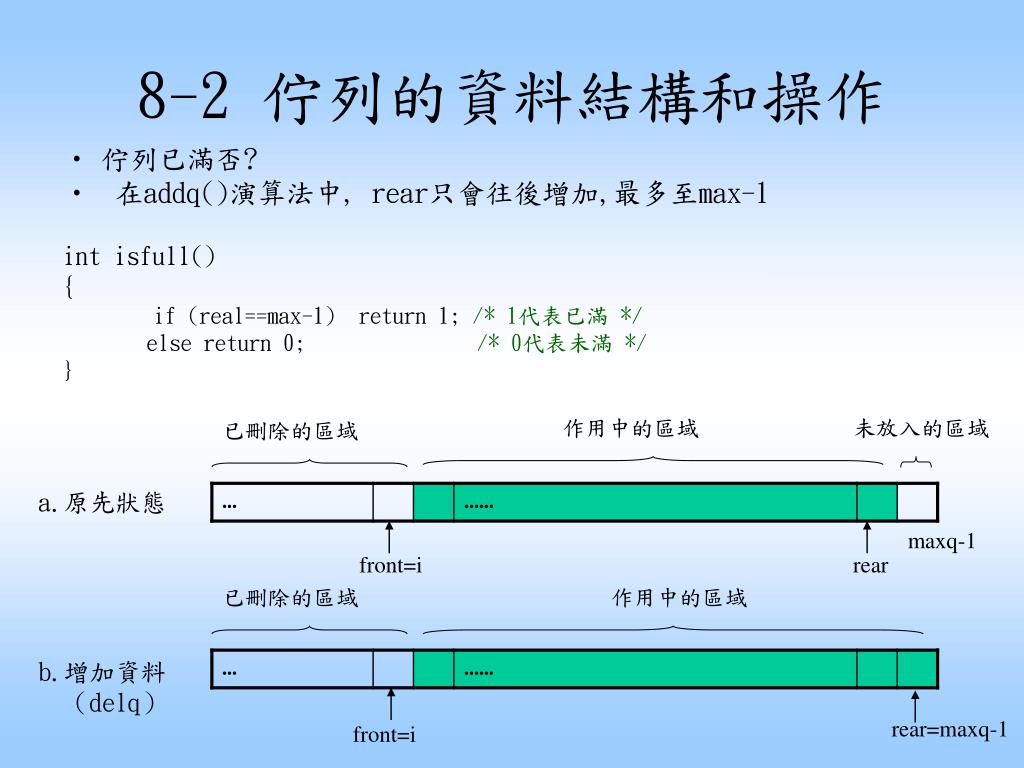

  12. 8-2 佇列的資料結構和操作 • 佇列已滿否? • 在addq()演算法中, rear只會往後增加,最多至max-1 int isfull() { 　　　　if (real==max-1) return 1; /* 1代表已滿 */ 　　else return 0;　 /* 0代表未滿 */ } 作用中的區域 未放入的區域 已刪除的區域 a.原先狀態 maxq-1 front=i rear 已刪除的區域 作用中的區域 b.增加資料 （delq） rear=maxq-1 front=i

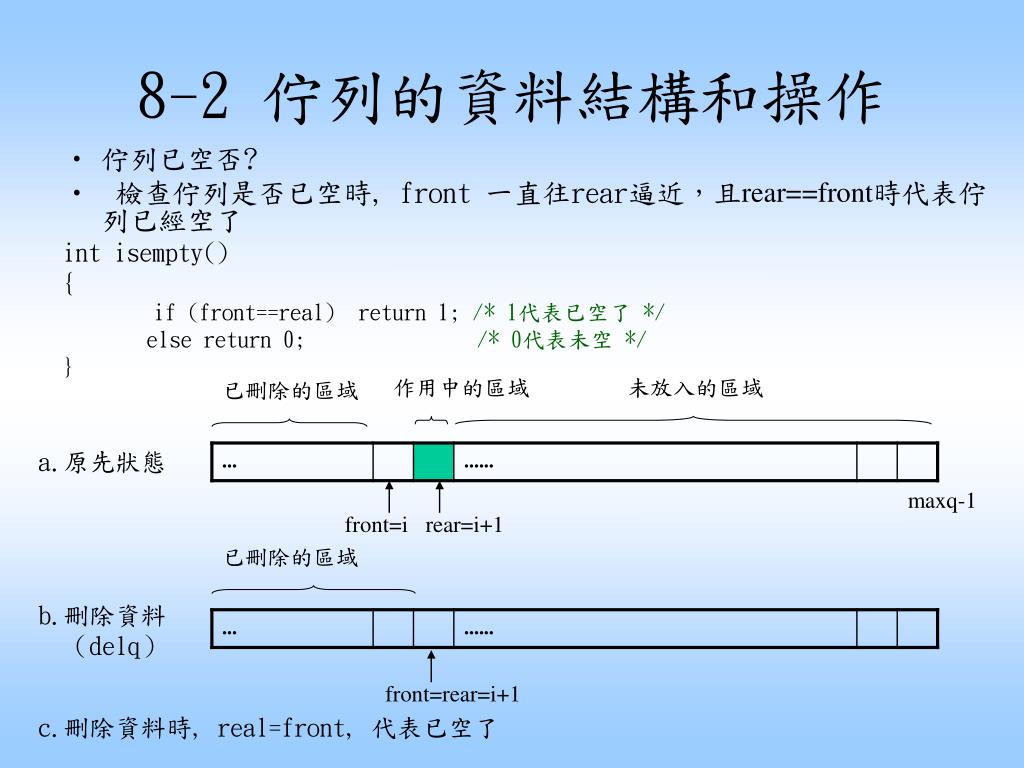

  13. 8-2 佇列的資料結構和操作 • 佇列已空否? • 檢查佇列是否已空時, front 一直往rear逼近，且rear==front時代表佇列已經空了 int isempty() { 　　　　if (front==real) return 1; /* 1代表已空了 */ 　　else return 0;　 /* 0代表未空 */ } 作用中的區域 未放入的區域 已刪除的區域 a.原先狀態 maxq-1 front=i rear=i+1 已刪除的區域 b.刪除資料 （delq） front=rear=i+1 c.刪除資料時, real=front, 代表已空了

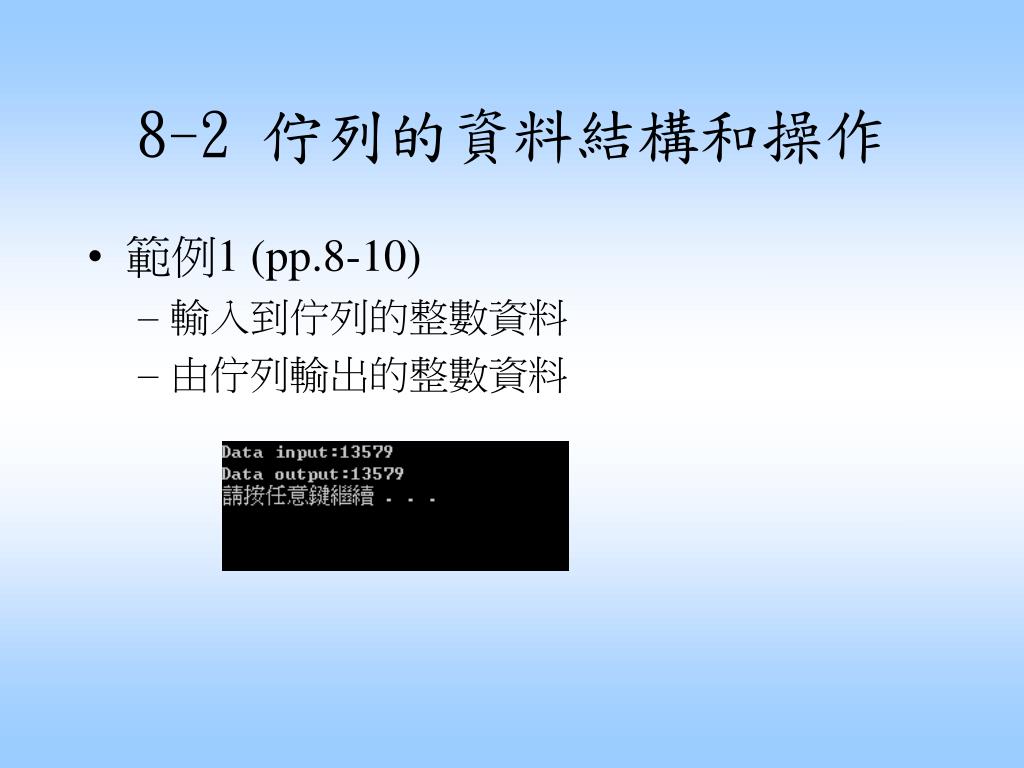

  14. 8-2 佇列的資料結構和操作 • 範例1 (pp.8-10) • 輸入到佇列的整數資料 • 由佇列輸出的整數資料

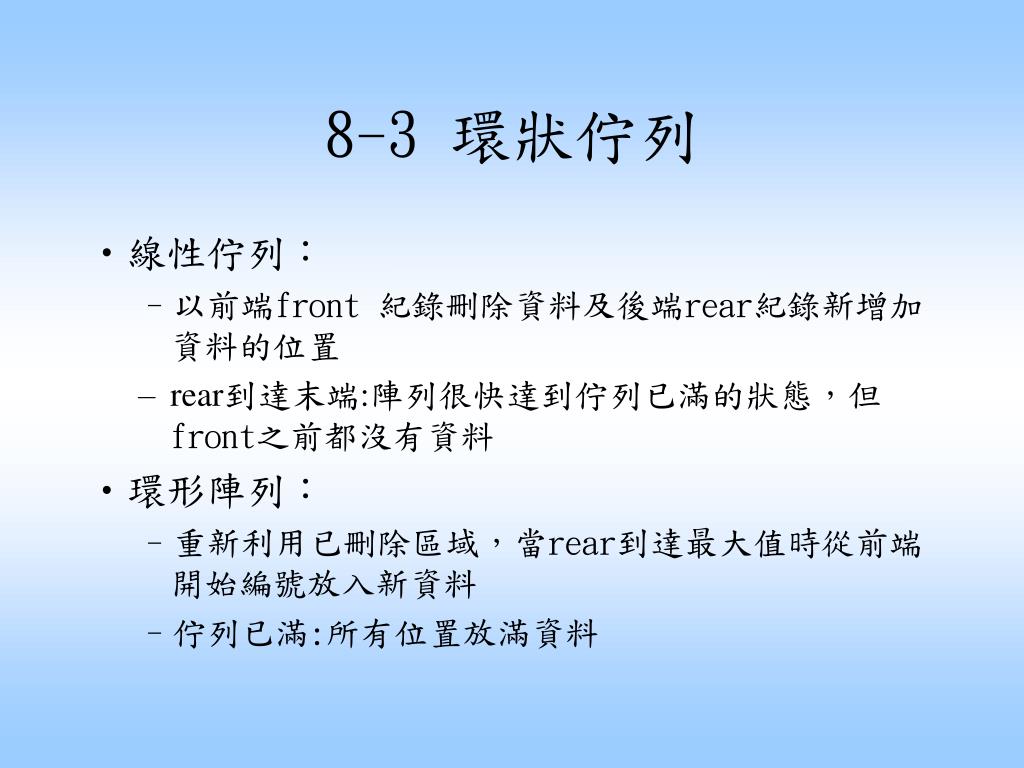

  15. 8-3 環狀佇列 • 線性佇列： • 以前端front 紀錄刪除資料及後端rear紀錄新增加資料的位置 • rear到達末端:陣列很快達到佇列已滿的狀態，但front之前都沒有資料 • 環形陣列： • 重新利用已刪除區域，當rear到達最大值時從前端開始編號放入新資料 • 佇列已滿:所有位置放滿資料

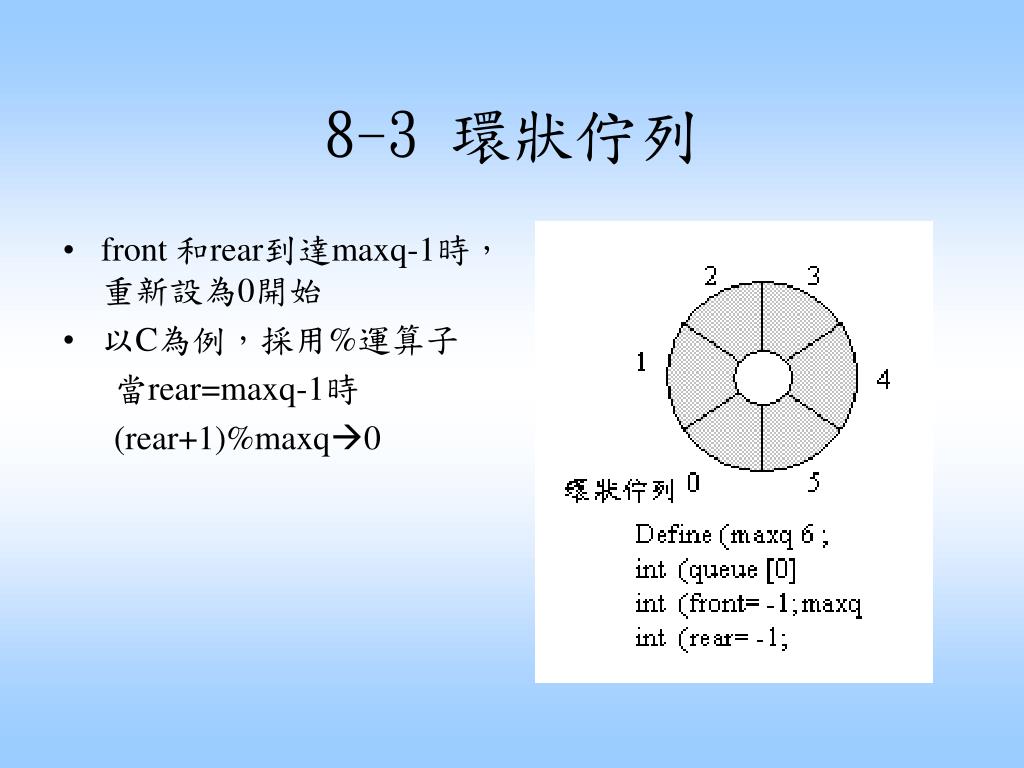

  16. 8-3 環狀佇列 • front 和rear到達maxq-1時，重新設為0開始 • 以C為例，採用%運算子 當rear=maxq-1時 (rear+1)%maxq0

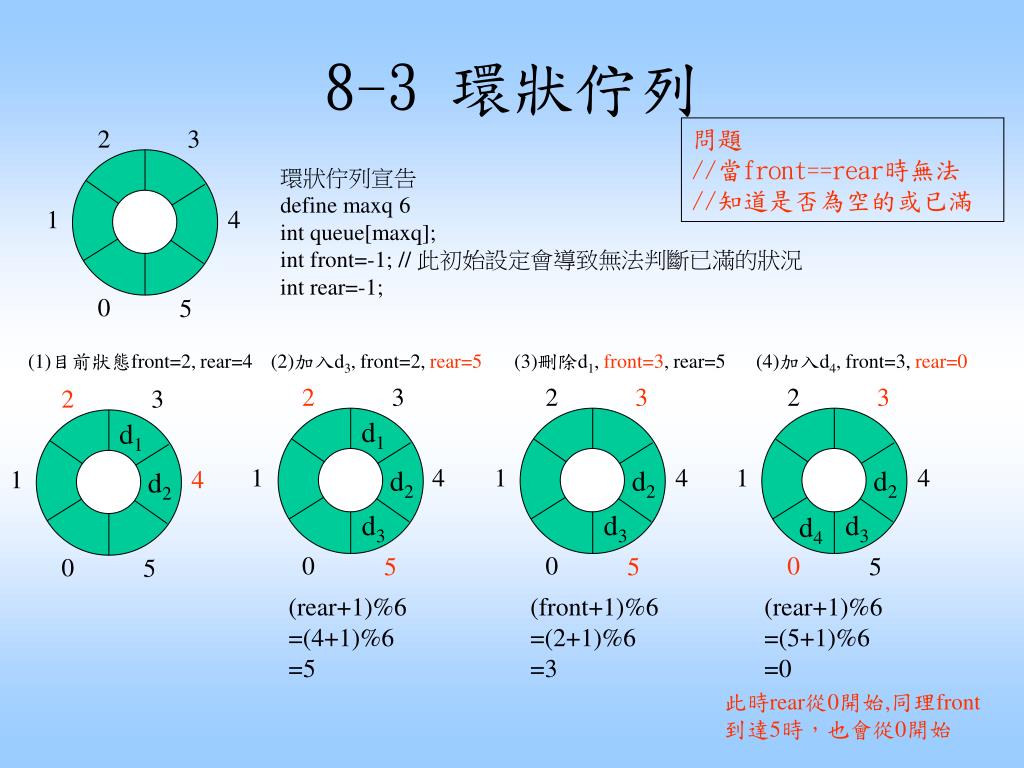

  17. 2 3 1 4 0 5 (2)加入d3, front=2, rear=5 (1)目前狀態front=2, rear=4 (3)刪除d1, front=3, rear=5 (4)加入d4, front=3, rear=0 2 3 2 3 2 3 2 3 1 4 1 4 1 4 1 4 d1 d1 0 0 0 0 5 5 5 5 d2 d2 d2 d2 d3 d3 d4 d3 8-3 環狀佇列 問題 //當front==rear時無法 //知道是否為空的或已滿 環狀佇列宣告 define maxq 6 int queue[maxq]; int front=-1; // 此初始設定會導致無法判斷已滿的狀況 int rear=-1; (rear+1)%6 =(4+1)%6 =5 (front+1)%6 =(2+1)%6 =3 (rear+1)%6 =(5+1)%6 =0 此時rear從0開始,同理front到達5時，也會從0開始

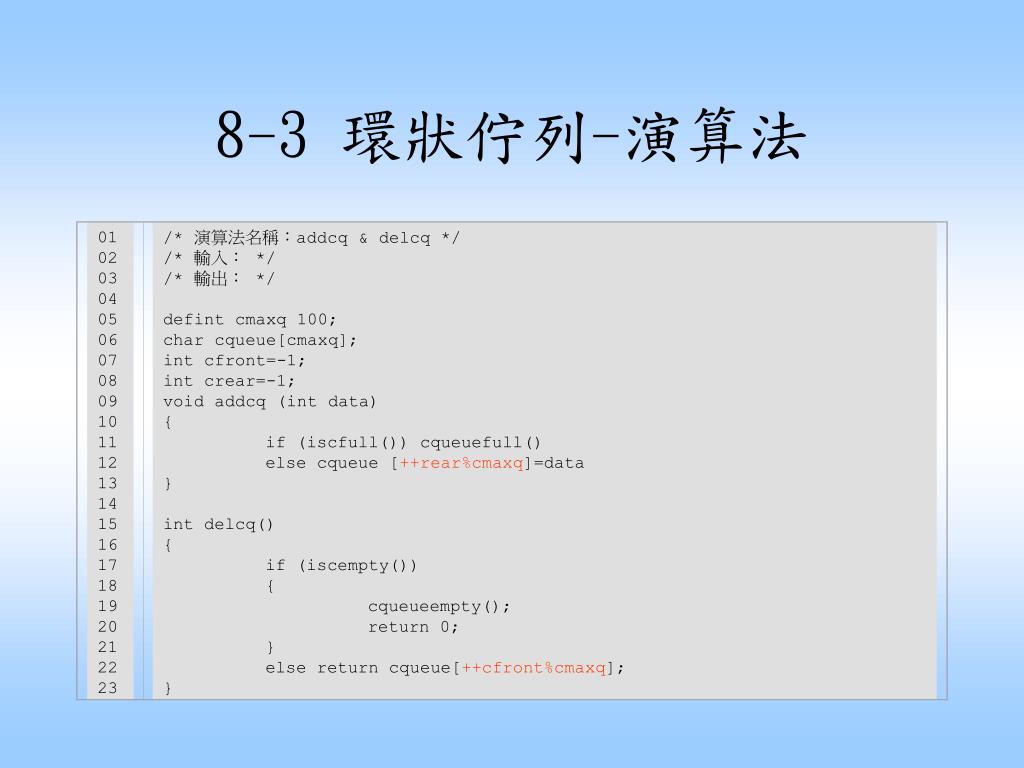

  18. 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 /* 演算法名稱：addcq & delcq */ /* 輸入： */ /* 輸出： */ defint cmaxq 100; char cqueue[cmaxq]; int cfront=-1; int crear=-1; void addcq (int data) { if (iscfull()) cqueuefull() else cqueue [++rear%cmaxq]=data } int delcq() { if (iscempty()) { cqueueempty(); return 0; } else return cqueue[++cfront%cmaxq]; } 8-3 環狀佇列-演算法

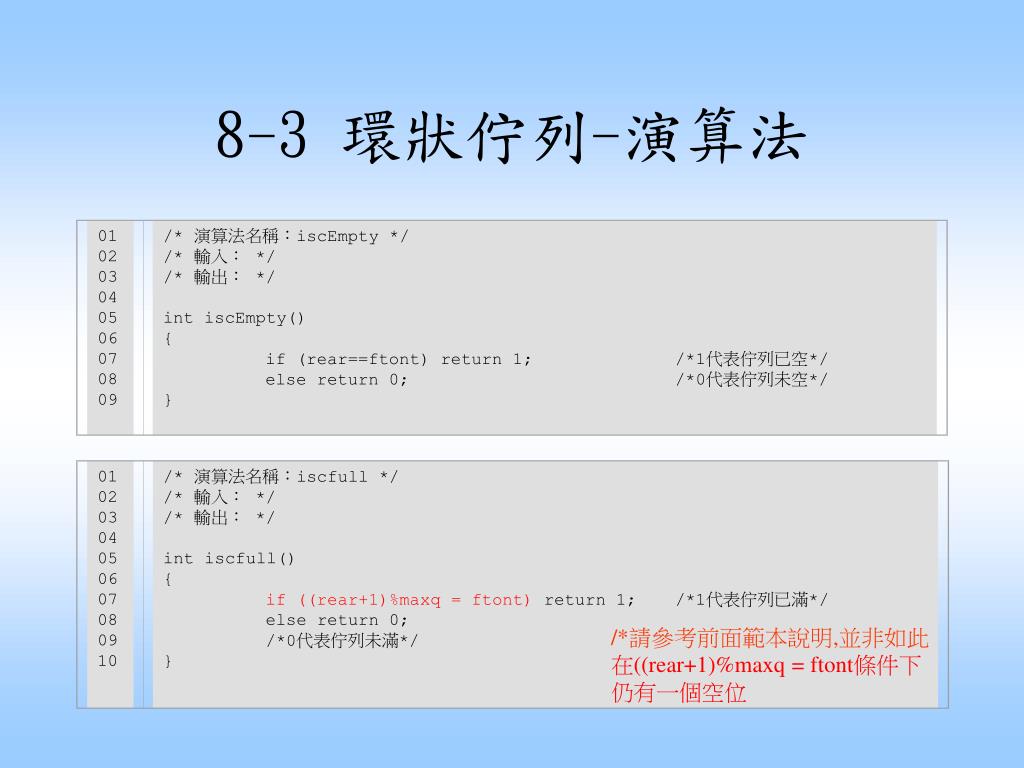

  19. 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07 08 09 10 /* 演算法名稱：iscEmpty*/ /* 輸入： */ /* 輸出： */ int iscEmpty() { if (rear==ftont) return 1; /*1代表佇列已空*/ else return 0; /*0代表佇列未空*/ } /* 演算法名稱：iscfull*/ /* 輸入： */ /* 輸出： */ int iscfull() { if ((rear+1)%maxq = ftont) return 1; /*1代表佇列已滿*/ else return 0; /*0代表佇列未滿*/ } 8-3 環狀佇列-演算法 /*請參考前面範本說明,並非如此 在((rear+1)%maxq = ftont條件下 仍有一個空位

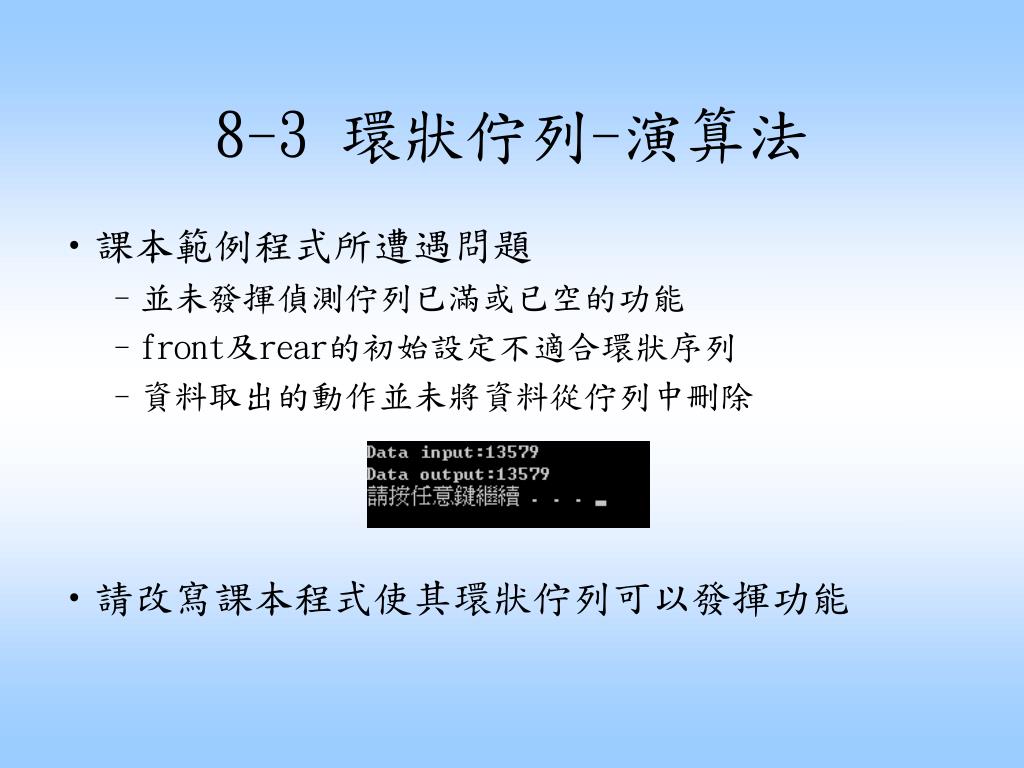

  20. 8-3 環狀佇列-演算法 • 課本範例程式所遭遇問題 • 並未發揮偵測佇列已滿或已空的功能 • front及rear的初始設定不適合環狀序列 • 資料取出的動作並未將資料從佇列中刪除 • 請改寫課本程式使其環狀佇列可以發揮功能

  21. 8-4 雙向佇列和特殊佇列 • 特殊佇列 • 重點在於改變先前介紹的addq()或addcq演算法 • 例如，假如將佇列結構應用在醫院診所的掛號系統，如果求診者一視同仁，都按照掛號編號看診，則當有需要急診之某一病患，或者有優先權較高者可以把要處理的先放到佇列的最前面，這樣在從佇列取出時就可以最先取出了

  22. 8-4 雙向佇列和特殊佇列 • 雙向佇列 • 線性佇列和環狀佇列只能有唯一的入口和唯一的出口，此稱為單向佇列（single-end-queue），佇列可加以變化成為兩端都可入口和出口的雙向佇列（double-end-queue，dqueue）。 • 雙向佇列是擴充原先前端front只能刪除資料，後端rear只能增加資料的功能，讓前端front可能加入資料，後端rear也能刪除資料，因此可改為左端（left）和右端（right）。Left或right要加入資料或刪除資料是由你設計的程式來控制。
