1. 深圳市津达数码有限公司 ZigBee智能小区系统

2. 无线智能家居系统 近年来，人们的工作生活与通信、信息的关系日益紧密，信息化社会在改变我们生活方式与工作习惯的同时，也对传统的住宅提出了挑战。随着经济快速发展、生活水平日益提高，人们对住宅功能的要求也越来越高，小区智能化带来的多元化信息和安全、舒适与便利的生活环境已成为现代家庭追求的理想目标。 如今，智慧家居正逐渐平民化、普遍化，并以大众化的价格在向我们走來。智能家居系统利用家庭内部的电器、智能电气控制中心、宽带网路等设备，通过综合布线，将电、水、气等设备连成一体，并与外部互联网相连，从而达到自主控制、管理，并实现如家庭防盗、报警、通过互联网遥控家电等强大的功能的现代化家居集成系统。智能家居的基本目标，就是为人们提供一个舒适、安全、方便和高效率的生活环境，提供一种富有人性化的服务。为此大洋通信推出了自己家居智慧控制网路技术，ZigBee无线家庭智能化系统是基于ZigBee无线通信技术构建的的家庭控制网路。 那么，什么是ZigBee? ZigBee是一种短距离、低功耗的无线通信技术。这一名称来源于蜜蜂的八字舞。其特点是近距离、低复杂度、低功耗、低资料速率、低成本。主要适合用于自动控制和远程控制领域，可以嵌入各种设备。它是一种介于无线标记技术和蓝牙之间的技术提案。主要用于近距离无线連接。它依据802.15.4标准， 在数千个微小的传感器之间相互协调实现通信。这些传感器只需要很少的能量，以接力的方式通过无线电波将资料从一个传感器传到另一个传感器，所以它们的通信效率非常高。简而言之，ZigBee就是一种相对便宜的，低功耗的近距离无线组网通讯技术。

3. 为什么选择ZigBee？ Feature(s) IEEE 802.11b Bluetooth ZigBee 电源持续力 数小时数天数个月-年 复杂度 非常复杂 复杂简单 节点数 32765000 建立连接速度 3 秒以上 10 秒 30 毫秒 传输距离 100米 10米 50m ~ 300米 扩充性 可漫游 不能可漫游 数据传输率 11Mbps 1 Mpbs 250 Kbps 安全性 SSID 64bit, 128bit 128bit AES 具有最省电、最大网络节点数及最低成本等优点，专为低成本多节点的低功耗网络所设计

4. 无线传输(Wireless Communication) • RF（无线电波）：100~600 MHz, etc. • 802.11b/g(WiFi)：无线Internet布建、笔记本电脑 • 支援TCP/IP、eathernet等，使用2.4GHz • 802.11b/11Mbps、802.11g/54Mbps，1Mbps传输距离可达570公尺 • Router/Bridge • IEEE802.15.4（ZigBee）：家电、计算机、传感器，游戏和玩具 •  2.4GHz、868MHz（欧洲）以及915MHz（美国） •  传输距离规格值75米/传输速率介于20kbps～250kbps之间 •  低耗电待机模式下使用2颗5号电池可驱动6个月 • IEEE802.15.1（Bluetooth）：手机、打印机、汽车、医疗设备 •  技术诞生于10年前，解决数据短距离无线传输。2.4GHz • 选用依据：带宽、传输率、获取容易、使用方便、长期使用经济、技术经验普及等因素

5. 无线网络技术 • 目前市面上有许多彼此不兼容的无线网络技术，如Wi-Fi、ZigBee、蓝芽、超宽带(UWB)，以 • 及「近场通讯」（Near FieldCommunications） • 这些标准虽然有类似的用途，但实际的使用情境又不尽相同。例如，Wi-Fi有不错的有效范围 • 及传输率，可以使用在大部份的无线网络场合，但是在便携设备上，它的耗电量可能相当大。 • 蓝芽的耗电量相当小，一般认为适合作为手机等一类装置的网络装置。ZigBee由于传输速率和 • 距离的表现都没有上述两者好，被定位在收发少量的数据量的应用。

6. 无线网络技术（一） • 无线个域网络：WPAN • 目前IEEE所制订的WPAN大致有四： • IEEE 802.15.1Bluetooth，蓝芽v1.1 • IEEE 802.15.2Bluetooth，蓝芽补充规范，降低与WiFi同范畴内运用时的相互干扰问题 • IEEE 802.15.3WiMEDIA，标准速、高速WPAN • IEEE 802.15.3a UWB，高速WPAN • IEEE 802.15.4 ZigBee，低速WPAN(又称WSAN, S代表Sensor) • 无线局域网络：WLAN • IEEE于1999年提出IEEE 802.11的WLAN标准，以此标准为基础的WiFi成为今日最广大普及的 • 无线应用，而这样的发展合作依然在持续中。 • IEEE最早提出的三种WLAN实现方式，包括红外线（IR，Infrared）、5GHz频段的11a、 • 2.4GHz频段的11b等，IR版没有获得业者支持，而11a的流行不如11b，且2003年11g新规出 • 现后几乎取代多数的11a运用，今日是以11b、11g为主流。 • IEEE在制订11g（也称为EDR，Extended DataRate）时，最初是设定能突破20Mbps，但最 • 终确立为54Mbps，同样的目前尚在制订中的更新版：IEEE802.11n，将设定突破100Mbps， • 但许多消息都指出，11n将会有540Mbps～640Mbps的速率。

7. 无线网络技术（二） • 无线都域网络：WMAN • IEEE对于WMAN的规范主要在IEEE 802.16，也是Intel所力倡的WiMAX •  WiMAX主要诉求在5～8英哩内的无线宽带通讯，必要时也可扩展至50km。 • 无线传感器网络:WSN • 随着IC与电子通讯技术的发展以及无线传输科技之普遍，量测系统趋向无线化、小型化、 • 模块化、网络化及经济与省电化发展。 • 分布式多频道远程监控与实时分析之数据撷取系统的架设已由有线发展至无线。

8. ZigBee主要特性 • 全球标准的低数据量网络 •  Approved May 2003, Initial Products Dec 2004 •  传输距离30 -100+公尺(Single Hop:0 db) •  弹性的网络拓朴(Star, Cluster-Tree,Mesh) •  可靠性,简易性,低功率&低成本

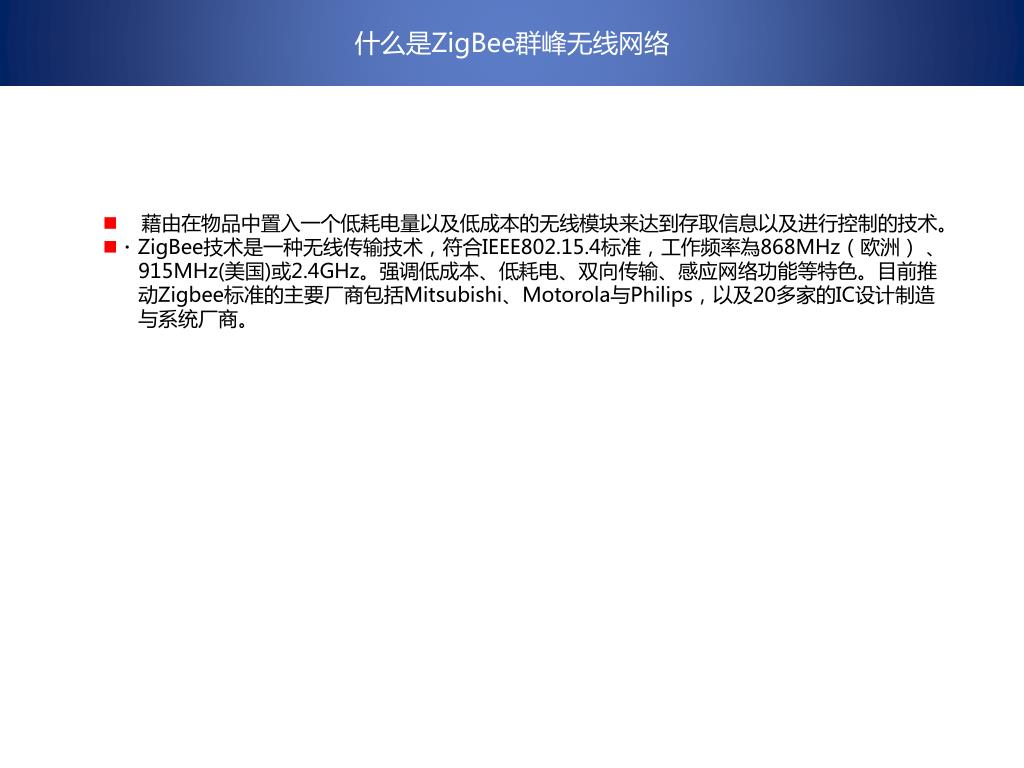

9. 什么是ZigBee群峰无线网络 • 藉由在物品中置入一个低耗电量以及低成本的无线模块来达到存取信息以及进行控制的技术。 • ZigBee技术是一种无线传输技术，符合IEEE802.15.4标准，工作频率為868MHz（欧洲） 、 • 915MHz(美国)或2.4GHz。强调低成本、低耗电、双向传输、感应网络功能等特色。目前推 • 动Zigbee标准的主要厂商包括Mitsubishi、Motorola与Philips，以及20多家的IC设计制造 • 与系统厂商。

10. ZigBee in the Wireless Spectrum

11. ZigBee的优点 • 弹性的传输距离 • 可依需求决定传输距离(数公尺~数百公尺) •  多节点传输 • 多节点与快速系统化 •  长效电源 • 使用一对AAA电池可以工作数年的时间 •  低成本 • 优秀的抗干扰能力 • 融合Wireless LAN的CSMA/CA及CDMA的DSSS抗干扰技术

12. 安防系统IAS简介 • 在ZigBee智能家居系统可分为几个子系统：智能灯光系统、新风与空调系统、家庭看护系统以及安防系统等等。其中安防系统较为特殊，在系统设备构成上较其它子系统有特殊要求。一般来说，应包含如下类型的设备：安防系统控制指示设备(IAS Control and Indicating Equipment)、安防系统辅助控制设备(IAS Ancillary Control Equipment)、安防系统区域(IAS Zone)和安防系统区域报警设备(IAS Warning Device)。 • 1.安防系统控制指示设备(IAS Control and Indicating Equipment,简称IAS CIE)： • IASCIE是安防警报系统的中央控制和指示设备。它负责接收传感器(Zones)发出的信号并控制设备(ACE)，同时还能向报警设备(WD)发送信号。它是整个安防系统的大脑，是安防系统不可或缺的一部份，一个ZigBee安防系统必须拥有至少一个或以上的具备IASCIE功能的设备。IAS CIE功能通常集成在ZigBee协调器中。 • 2.安防系统辅助控制设备(IAS Ancillary Control Equipment,简称IAS ACE)： • IASACE是安防报警系统的遥控装置。在取得相应权限的情况下，附带ACE功能的ZigBee设备能够访问IASCIE设备并控制IAS系统。常见的IASACE设备有遥控器、开关等等。同时，IASACE设备还能用做区域传感器(Zone Sensor)。 • 3.安防系统区域(IAS Zone)： • IASZone设备能够探测某个区域的报警条件，并给CIE设备发送信号。IASZone设备支持两种警报模式：低电量报告和安防系统报警。常见的IASZONE设备有动作探测器，烟感器等等 • 4.安防警报系统区域报警设备(IAS Warning Device,简称IAS WD)： • 当IASCIE的报警条件被触发，IAS报警设备能够发出音频或可视的警报指示(警报声，闪光灯等)。常見的IASWD设备有报警器，扬声器等等。同时，IAS报警设备也能用做区域传感器(Zone Sensor)。

13. Basic Network Characteristics • 65,536 network (client) nodes • Optimized for timing-critical applications and power management • – Time to Join Network: <30ms • – Sleeping to active: <15ms • – Channel access time: <15ms • Full Mesh Networking Support • Network coordinator • Full Function node • Reduced Function node • Communications flow • Virtual links

14. ZigBee Applications

15. 如何组建一个完整的ZigBee网络？ 一般来说，一个完整的ZigBee网络应该包含三要素：ZigBee协调器(ZigBee Coordinator)、ZigBee路由器(ZigBee Router)和终端设备(End Device)。 1.ZigBee协调器(ZigBee Coordinator)负责产生网路信标,控制网路拓补的形成与协调各网路成员的通信和流量，可以说是整个ZigBee网路的心脏。 2. ZigBee路由器(ZigBee Router)主要负责传送资料，协调一部份网路成员的流量，发送和接受控制命令与发送资料，允许接受其他设备做为其子设备，同时还可以用做信号延长器，扩展ZigBee网络信号的覆盖范围。本着集成最大化原则，我们并未生产单独功能的路由器，而使在常用的ZigBee设备中集成了路由功能，使得这些设备在满足用户功能需求的同时，还可做为路由器使用，从而降低了用户组建网路系统的成本。 3.终端设备(End Device)是网路拓补的末端叶节点的角色，通常负责发送资料与接收并执行命令，不能做传送资料的动作。 其中ZigBee协调器是ZigBee网络中必不可少的设备，任何一个ZigBee网络必须拥有至少一个或以上的ZigBee协调器。至于ZigBee路由器和终端设备可视具体实际需要进行灵活配置。下图是一个典型ZigBee网络的示意图。

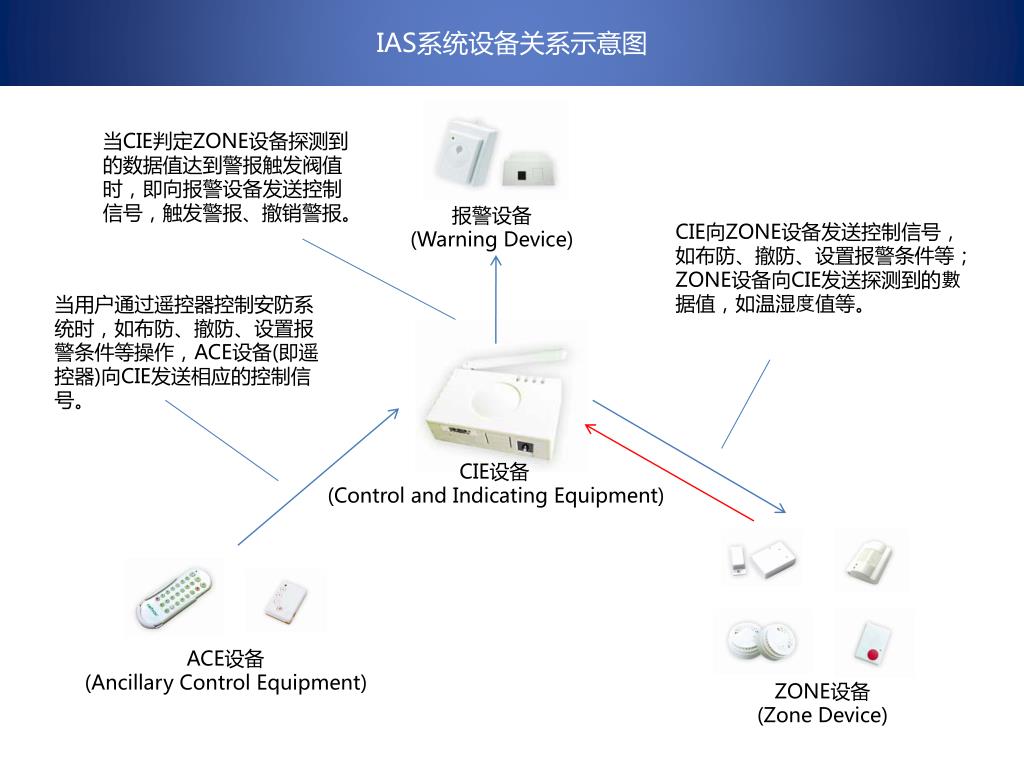

16. IAS系统设备关系示意图 当CIE判定ZONE设备探测到的数据值达到警报触发阀值时，即向报警设备发送控制信号，触发警报、撤销警报。 报警设备 (Warning Device) CIE向ZONE设备发送控制信号，如布防、撤防、设置报警条件等； ZONE设备向CIE发送探测到的數据值，如温湿度值等。 当用户通过遥控器控制安防系统时，如布防、撤防、设置报警条件等操作，ACE设备(即遥控器)向CIE发送相应的控制信号。 CIE设备 (Control and Indicating Equipment) ACE设备 (Ancillary Control Equipment) ZONE设备 (Zone Device)

17. 智能家居控制系统

18. 智能家居系统图

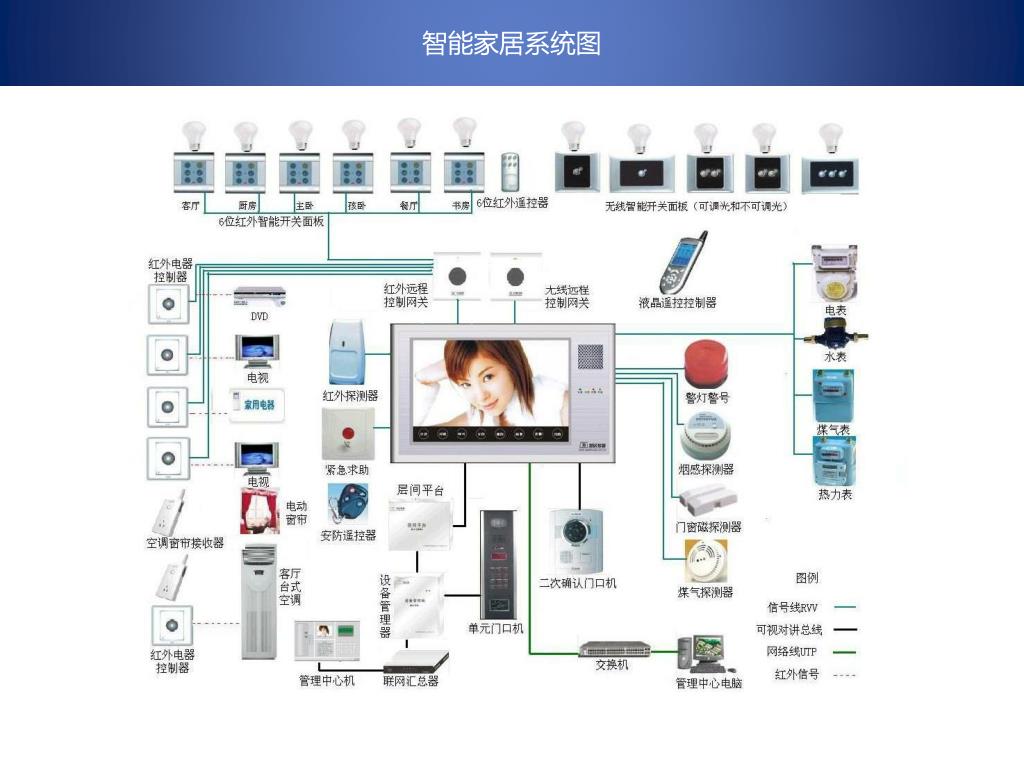

19. 智能家居系统图

20. 智能家居系统图

21. 智能家居系统图

22. 智能家居系统图

23. 路灯管理 节约能源及提供有效的路灯管理。 • 依据光线自动开关机明暗度调整 • 依据移动体辨识进行明暗度调整 • 还可提供行人目前位置 • 节约能源 • 延长灯泡寿命 • 易于管理 • 便利性

24. 小区路灯监控 小区管理 智能小区路 ZigBee网络 ZigBee终端的LED 员灯监控系统 协调器 路灯、支路终端 节点加入 网络信息 确认、分配地址 坏境信息上传 给出相应的 控制命令 发出模式控 制的命令 上传网络状态 信息 网络状态更新 信息确认 基于模式的控制 命令 命令响应信息 确认 监视 紧急情况、更 改路灯的工作 状态 紧急情况下 基于日期的 基于小区坏境 响应命令、控制 控制相应的 LED路灯控 数的控制策略 灯的工作状态及 路灯 制方案 色彩、基于时间 的路灯控制策略

25. 地下铁坏境管理

26. 噪音管理

27. 生理状态监控

28. 无线医院

29. 紧急状况报警 感测高龄者可能发生的意外狀况并在第一时间内报警，以便相应人员迅速找出对策。 • 运用腕带式紧急按钮，跌落探测器监控 • 利用ZigBee网络传输信号 • 发生紧急情况时，发出警报 • 通过迅速的应变进行早期治疗 • 针对需要留意的病患进行例行管理

30. 环境及能源节约 通过探测器收集温度/湿度/照明度等情报，透过无线网路进行环境控制。 • 透过传感器收集温度/湿度/照明度等情报 • 透过传感器间的无线网路(ZigBee Mesh • Network)，传送至控制中心 • 有余由于传感器安装容易，可实时提供 • 建筑内多样化的情报 • 增加新的传感器或更改位置， 不需要重 • 新布线针 • 根据统计传感器发回的数据来节约能源

31. 室内环境管理 对于容易受到环境影响的老人、小孩而言，公共场所的室内环境尤为重要。 • 室内、外温湿度感测 • 及时传送至综合管理室 • 室内环境实时检测及改善 • 感测室外环境，提供外出时必要信息 • 感测室内温湿度，提供关闭窗户及自动 • 换气功能

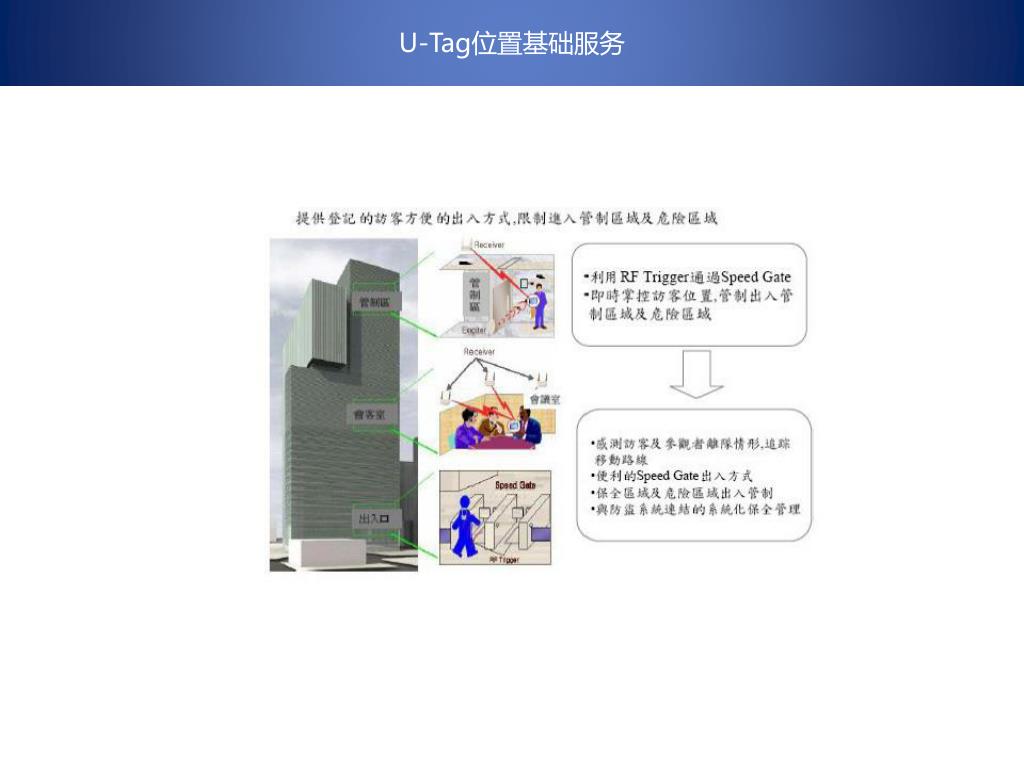

32. U-Tag位置基础服务

33. 工业应用 将工厂设备的各种数据线改为无线化，改善作业环境及管理效率。 • 将设备的线缆改为无线通信方式 • 提高生产力，减少remodeling所需时间 • 节省设备维修费用 • 改善作业员作业环境

34. 农畜产设施管理

35. 游乐场管理 利用TAG及定位系统进行位置识别机接近危险区域监控。 • 通过定位系统进行位置识别 • 通过移动物体感测，红外线感测監测 • 接近者 • 还可利用定位系统找寻家人 • 减少入场游客不便 • 防止儿童走失服务 • 提高游乐场知名度

36. ZigBee产品类型分类表 协调器 (Coordinator) ZigBee网路协调器 路由器 (Router) 烟雾探测器 开关控制器 无线调光器 电流检测插座 电流检测排插 报警器 ZigBeeInternet网关 煤气探测器 智能阀门開关 幕帘控制器 开关控制单元 终端设备 (End Device) 窗磁/光线/窗户传感器 红外动作传感器 墙面开关 简易遥控器 多功能遥控器 开关控制器 紧急报警器 物品标签 温度湿度探测器

37. 红外动作传感器 ZigBee无线技术的红外动作传感器，通过红外感应房间内人的动作，同时还能感应室内温度。当安防系统预位时，还可作为入侵检测设备，能够探测到房间内的非法闯入。 当检测到红外线时，会向安防管理中心发送信息，可作为安防设备使用；在环境光线不足的情况下，当有人接近，会控制与其绑定的灯设备，使其亮30秒，为行人提供照明。另外还具备温度测量的功能，可每个30秒向绑定设备发送当前环境温度。 • 主要特点： • ZigBee设备类型：IAS Zone / On Off Light Switch / • Temperature Sensor • 与CIE报警设备配合使用 • 兼容ZigBee智能家居协议 • 兩种电源可供选择：12V直流或CR123A电池 • 宽角度探测 • 感应室内温度

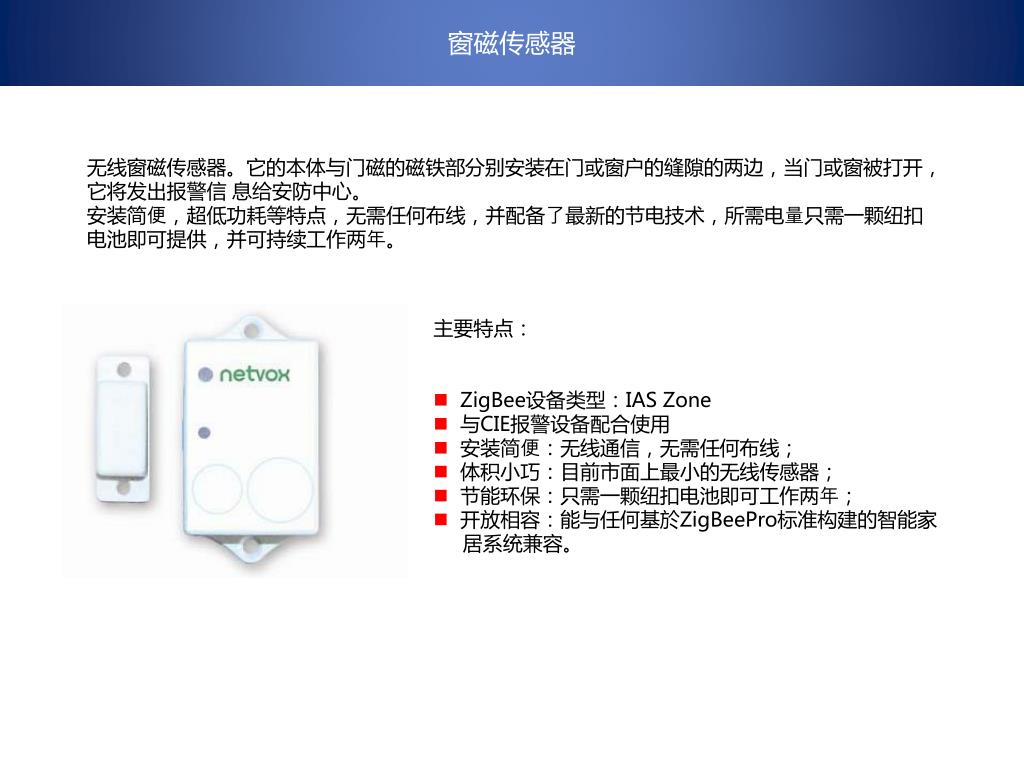

38. 窗磁传感器 无线窗磁传感器。它的本体与门磁的磁铁部分别安装在门或窗户的缝隙的两边，当门或窗被打开，它将发出报警信 息给安防中心。 安装简便，超低功耗等特点，无需任何布线，并配备了最新的节电技术，所需电量只需一颗纽扣电池即可提供，并可持续工作两年。 • 主要特点： • ZigBee设备类型：IAS Zone • 与CIE报警设备配合使用 • 安装简便：无线通信，无需任何布线； • 体积小巧：目前市面上最小的无线传感器； • 节能环保：只需一颗纽扣电池即可工作两年； • 开放相容：能与任何基於ZigBeePro标准构建的智能家 • 居系统兼容。

39. 墙面开关 ZigBee无线墙面控制开关系列，在ZigBee网路中具有开关功能的设备绑定控制其开关。它具有待机低耗电的特点，并带有低电检测功能，适用于任何ZigBeeHA协定的网路中。 有三种规格产品可供选择：单键、双键、三键；单键有带门铃功能。 它以无线方式进行通讯，无需任何布线， 安装只需受控设备绑定即可工作，简便快捷。 • 主要特点: • ZigBee设备类型：On/Off Light Switch • 小巧优雅的设计 • 兼容ZigBee智能家居协议 • 可放置在桌上或安装在墙上 • 2节AAA电池供电 • 低电压指示 技术参数 通信距离: 60 m 工作电压: 2节AAA电池 带宽: 2.4-2.4835 GHz 工作湿度: 最大95%RH 通信方式: IEEE802.15.4(ZigBee) 工作温度: -10~55℃ 待机电流: ≤2 uA 接收电流: 35 mA 发送电流: 35 mA 产品尺寸: 81mm × 81mm × 11mm

40. 电流检测插座 这是一款可远程遥控的电流检测插座。当设备连接电器时，可以检测到当前电器的负载电流的情况。根据检测到的电流值，可以判断电器是否是过流负载，同时还能配合软件做能源管理。 还可以与有发送开关控制命令功能的设备绑定，通过其控制继电器的通断，同时它本身具有 一个手动开关，来控制外接电路的开关。该设备可以实现有手动或无线的控制，适用于任何ZigBee HA和SE协定的网路中。 • 主要特点 • ZigBee设备类型：HA:Mains Power Outlet • SE: Load Control Device • 具有开关功能 • 支援智能电能消耗管理 • 兼容ZigBeeHA协议,也可兼容ZigBeeSE协议，但不能同时兼容两者 • 电流过载保护 • 可选择含记忆功能( eeprom 128KB) • 可由所有ZigBee兼容的遥控器控制 • 多种插座规格可供选择 • 内置路由设备，可做路由器(Router)

41. 温湿度传感器 这是一款基于ZigBee智能家居标准设计的温湿度检测设备，用于检测室内外空气的温度和湿度。并通过无线网络向控制中心发送测定数据。还配备了紫外线传感器(UV Sensor)，用以测定室外光线的紫外线强度。 由于采取无线通信方式，安装不需要任何电缆。所需的能源只需由两节标准AA电池提供。无需操作，它会自动将所有所需的数据传输到控制中心。温湿度的测量值可显示在控制中心，同时用户还可在互联网上浏览。 • 主要特点: • ZigBee设备类型：Temperature Sensor • 完全兼容IEEE802.15.4标准 • 高精度+/- 0.5℃, +/- 4.5%RH • 有室内，室外两种型号可供选择 • 室外型配有屏蔽外壳 • 尺寸小巧 • 低功耗 • 低电量警报

42. 多功能遥控器 这是基于ZigBee标准设计的可编程多功能遥控器。可设定场景，关闭所有设备，调光，控制电源插座，窗帘，延时控制，应急按钮，设定和解除安防等。用户可根据实际需要对遥控器的每个键位的功能进行编程指定。 配备了ZigBee最新的节电技术。一颗纽扣电池即可持续工作数月。同时，它完全符合IEEE802.15.4 ZigBeeHA协议标准，适用于任何ZigBeeHA协定的网路中。 • 主要特点: • ZigBee设备类型：IAS Zone/Remote Control • 兼容ZigBee智能家居协议 • 较长的电池寿命 • 创新的智能家居遥控器，可配置和控制本地的智能 • 家居设备 • 您能看到的就是您能控制的 • 可设定场景，关闭所有设备，调光，控制电源插座， • 窗帘，延时控制，应急按钮，设定和解除安防

43. RF模组 这是一款表面贴片安裝的模组，用户可以利用该模组以最快的产品上市速度和低开发成本创建IEEE802.15.4相容的系统。采用该系统可以免去射频设计环的复杂，高成本的开发和测试过程。具有高达16dBm的输出功率，可以实现1200米户外通信距离，可通过对网路协定栈预编程设定通讯距离。 该模组目前可提供三种固件版本：Empty Flash、Coordinator和Router版本。 • 主要特点: • 采用高性能和低功耗的8051微控制器内核 • 2.4 GHz IEEE 802.15.4标准的射频收发器 • 宽电源电压范围（2.0V- 3.6V直流） • 数位RSSI/ LQI支持和强大的DMA功能 • 内建电池监测和温度传感器 • 提供两个可编程USART，并支持多种串列协议 • 内建1个符合IEEE 802.15.4标准的MAC定时器，1个通用16位 • 定时器和2个8位定时器 • 高达16dBm的输出功率 • 高达-96dBm的接受灵敏度

44. RS232 & ZigBee適配器 这是是一款ZigBee網路和RS-232設備通信的適配器，它提供了一個RS-232介面和USB介面，可作為ZigBee網路和RS-232設備通信的網關。該適配器極低的功耗、體積小巧、易於使用，可提供設備 間資料的可靠傳輸。用戶可以通過本地PC利用ZiG- BUTLER軟體對該設備進行管理和控制。 技術參數 工作電壓: 5V DC或USB供電 通信距離: 最遠可達1000 m 頻寬: 2.4 ~ 2.4835 GHz 工作溫度： -10~50℃ 工作濕度： 最大95%RH 接口類型: DB9接口 波特率範圍: 1200~115200bps USB接口類型: USB2.0接口 產品尺寸: 110mm × 55mm × 20mm • 主要特点: • ZigBee 設備類型：Combined Interface • SM頻寬:2.4Ghz • 50 Ohm SMA 天線 • TX: 50mW (17db) • RX: -96dB • DB9 接口 • RS-232: 1200 ~ 115200bps • 提供USB接口用以採集數據和供電 • 可靠的802.15.4無線適配器 • 支持星型，樹形和網狀三種網路拓補 • 最遠距離可達1000米

45. ZigBee网路控制程序 什么是iPhone AP? IPhoneAP是一款针對iPhone平台设计用來管理ZigBee网路中ZigBee设备的手机控制软件。该软件为用户提供了一个可视化接口，使用户可以通过iPhone手机随时随地管理和控制家中各种ZigBee网路设备，设定工作模式等。让您随时随地享受ZigBee为您带来的便捷。 IPhoneAP可以根据客户需求， 定制控制功能和用户接口，以及设置和调用相应场景模式。 • 主要功能: • 管理和控制ZigBee网路设备 • 友好的图形化用户接口 • 根据场景模式的设备控制家居设备 • 可设置定时调用相应场景模式 • 可定制控制功能和接口 • 兼容ZigBee智能家居协议 • 基于ZigBee智能家居协议构建

46. Netvox ZBHA API简介 Netvox ZBHAAPI是专为集统集成商等需要开发自己的基于PC或嵌入式系统的智能家居系统软件的用户而开发的一套支援ZigBeePro协议、遵循智慧家居协议规范的开发工具包。该API包含了通信接口、设备类库、设备管理等模块。该API大大地降低了程序员对ZigBee、HA的知识掌握要求，让一般的应用程序员甚至在不了解ZigBee及HA的情况下就能轻松地开发出能够支持相关标准的ZigBee智能家居管理软件。该SDK主要有Windows版（目前已经发布）、LINUX版（根据硬件系统环境会有不同的版本，尚未发布）。本API的Windows版本使用VC++编写，是标准的Windows动态连接库文件，完全自主开发，不依赖其他的任何第3方的环境或者文件。能够轻松的被其他windows应用程序及开发工具调用，包括VB、VC、DELPHI等。提供的用户接口友好且使用简单。 结构: • 组成部份: • 通信设备驱动程序 • 通信设备驱动类库（用于与NETVOX ZigBee USB • Adapter或ZigBee Ethernet Gateway通信） • 设备管理类库 • ZigBee HA设备类库（包含Lighting, HVAC, IAS部分的 • On/OffLight、IASCIE等全部设备类型） • API开发手册 • API开发演示程序源代码（包含了所有功能的使用例程）

47. ZigBee网路控制中心 这是一款设计用来管理ZigBee网路中ZigBee设备的PC平台软件。可做为智能家居ZigBee网路的管理中心或辅助管理接口监控中心。该软件为用户提供了一个可视化接口，使用户可以随时管理，搜索和控制ZigBee网路设备，设定和保存场景模式，显示网路和设备绑定树图。同时用户还可以通过互联网 访问该软件，远程控制家中 的ZigBee智能家居系统，让您随时随地享受ZigBee为您带来的便捷。 软件安装简便，用户根据安装提示即可轻松地安装。该软件还支持在线升级和自动资料复制。此外，该软件还具备信息记录功能，用户能够通过流览日志来查看系统的每个操作和事件。ZiG-BUTLER还具备场景编辑功能，允许用户设置不同的模式，例如：“夜间睡眠”模式，或“白天外出”模式。该软件还能够定时执行计划和规则，用户可以设定好计划，即使用户不在家设备也将根据用户的设定自动 执行。 • 主要功能： • 管理，搜索和控制ZigBee网路设备 • 可根据您的需要重命名设备 • 显示设备信息 • 根据场景模式的设备控制家居设备 • 可设置定时调用相应场景模式 • 可通過TCP/IP远程控制 • 可显示网路树图 • 可显示设备绑定树图 • 兼容ZigBee智能家居协议 • 基于ZigBee智能家居协议构建

48. ZigBee定位与跟踪系统 ZigBee定位系统是一套无线精确定位解决方案，弥补GPS定位无法在室内使用，移动通信基站定位精度不高造成的定位技术空缺。 是基于Zigbee无线网路通过侦测AP无线信号强度实现移动终端的精确定位，可满足用户 在无线网路覆盖范围内的定位需求；提供即时定位结果察看，适用于多种定位应用场景。

49. ZigBee定位系统的主要特点 • 在无线网路覆盖范围内实现实时定位 • 定位精度高，特定应用场合可达2米 • ZigBee TAG终端低功耗、便携 • 界面友好，可定位展示具体空间位置 • 占用资源少，区域可大可小，可自成一体

50. ZigBee定位系统示例 接下来，我们通过一个简单的Location Demo Kit来演示ZigBee定位系统是如何构成和运作的。 在这個Location DemoKit中，我们利用8个路由器和1个协调器来组成无线定位网路(Reader)，一个做为移动目标节点(Tag)。同时，利用USB接口模块将无线定位网路和计算机相連接，这样就可以通过运行电腦ZigBee定位软件来处理移动目标节点发回的位置讯息，并在软件接口中显示该用户的具体位置。
