運動の推定

1. 運動の推定

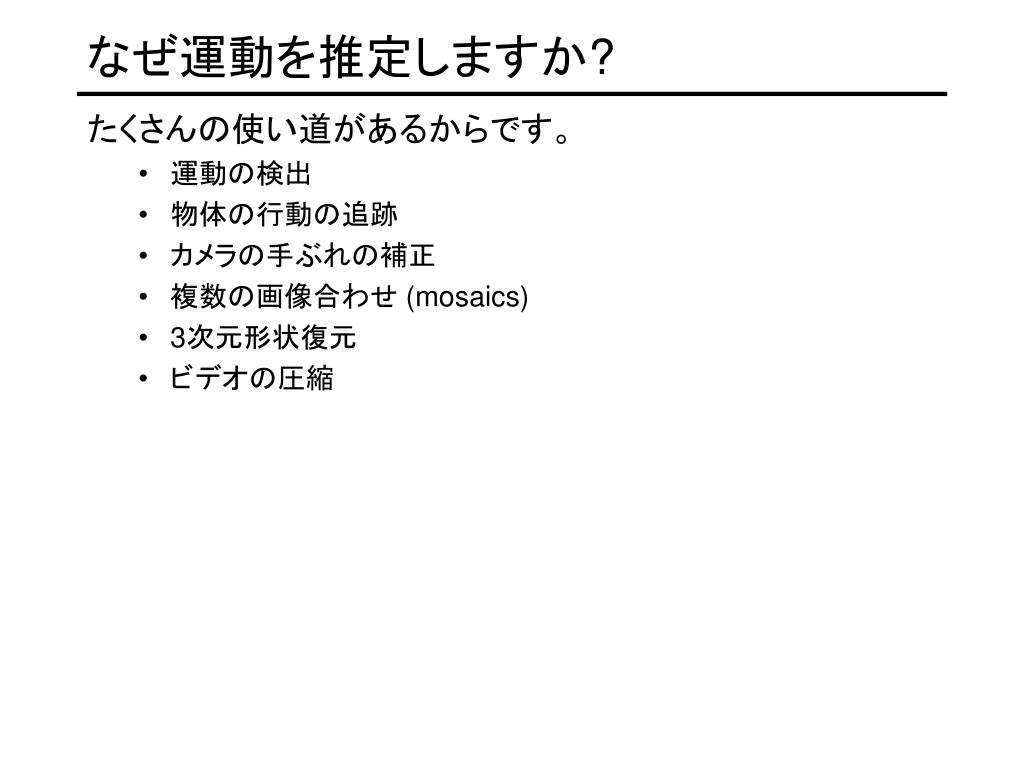

2. なぜ運動を推定しますか? • たくさんの使い道があるからです。 • 運動の検出 • 物体の行動の追跡 • カメラの手ぶれの補正 • 複数の画像合わせ (mosaics) • 3次元形状復元 • ビデオの圧縮

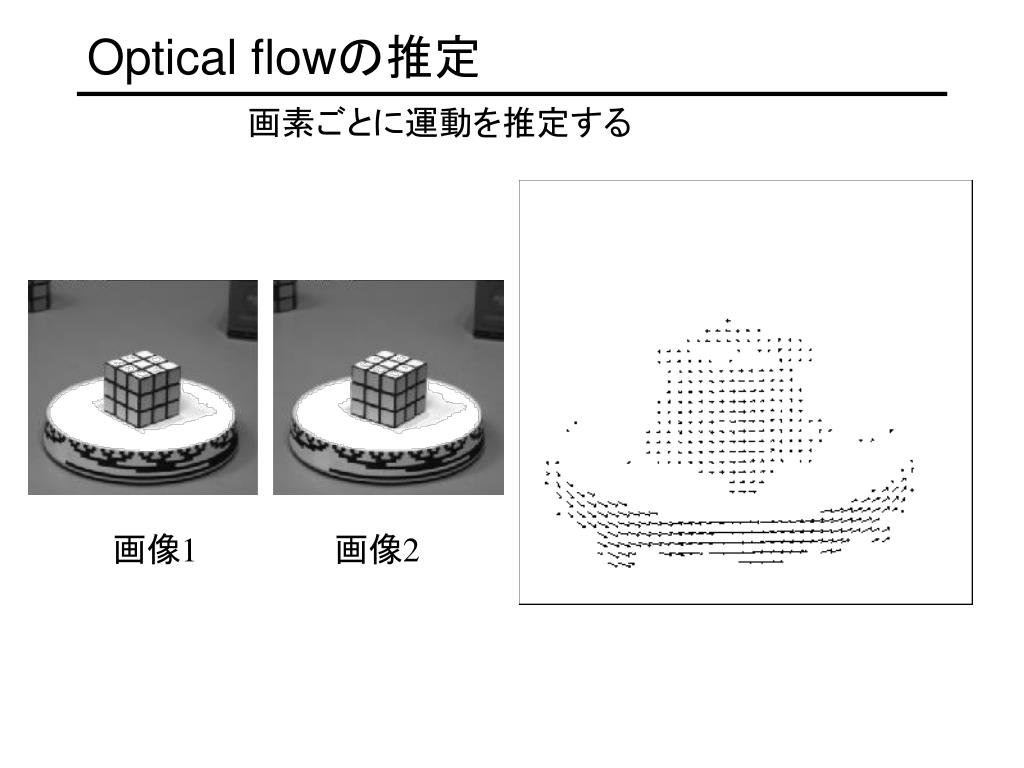

3. Optical flowの推定 画素ごとに運動を推定する 画像1　　　　　　画像2

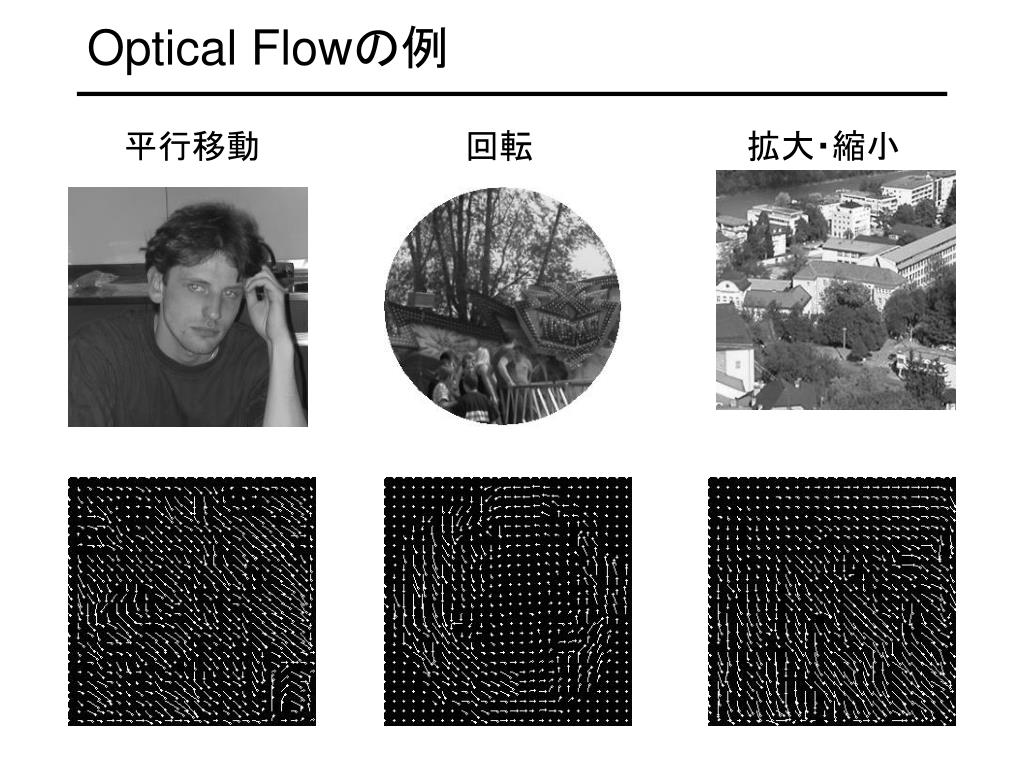

4. Optical Flowの例 平行移動 回転 拡大・縮小

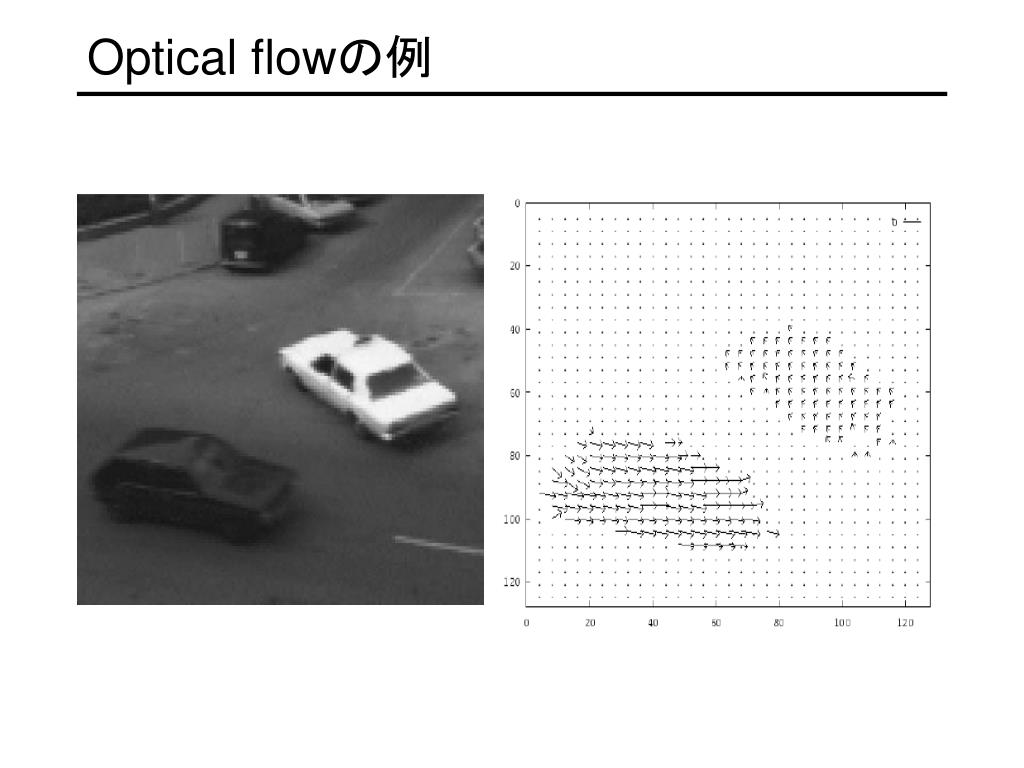

5. Optical flowの例

6. Optical flowの推定 画素ごとに運動を推定する 画像1　　　　　　画像2

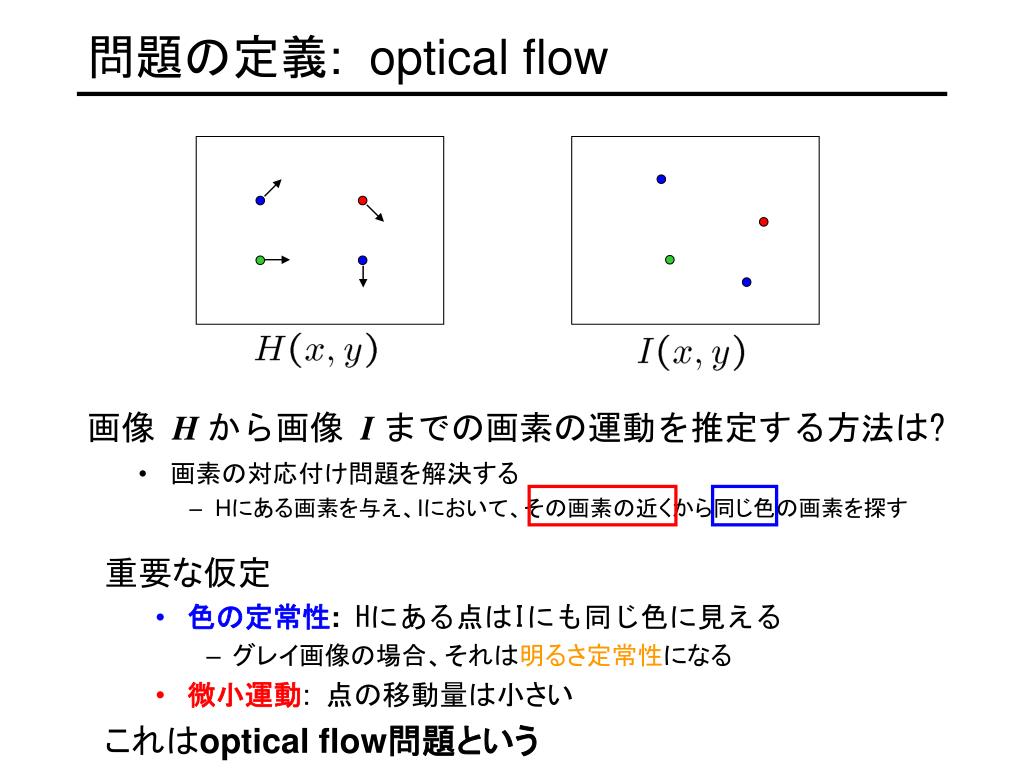

7. 問題の定義: optical flow • 画像 H から画像 I までの画素の運動を推定する方法は? • 画素の対応付け問題を解決する • Hにある画素を与え、Iにおいて、その画素の近くから同じ色の画素を探す • 重要な仮定 • 色の定常性: Hにある点はIにも同じ色に見える • グレイ画像の場合、それは明るさ定常性になる • 微小運動: 点の移動量は小さい • これはoptical flow問題という

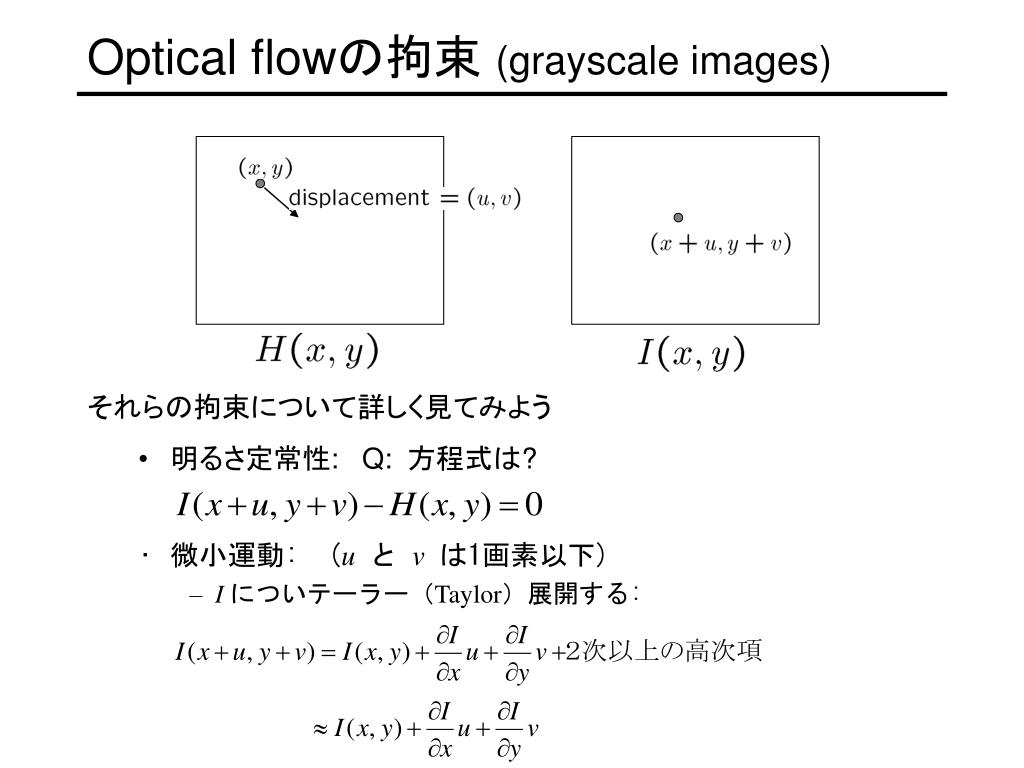

8. Optical flowの拘束(grayscale images) • それらの拘束について詳しく見てみよう • 明るさ定常性: Q: 方程式は? • 微小運動: (uとvは1画素以下) • I についテーラー（Taylor）展開する:

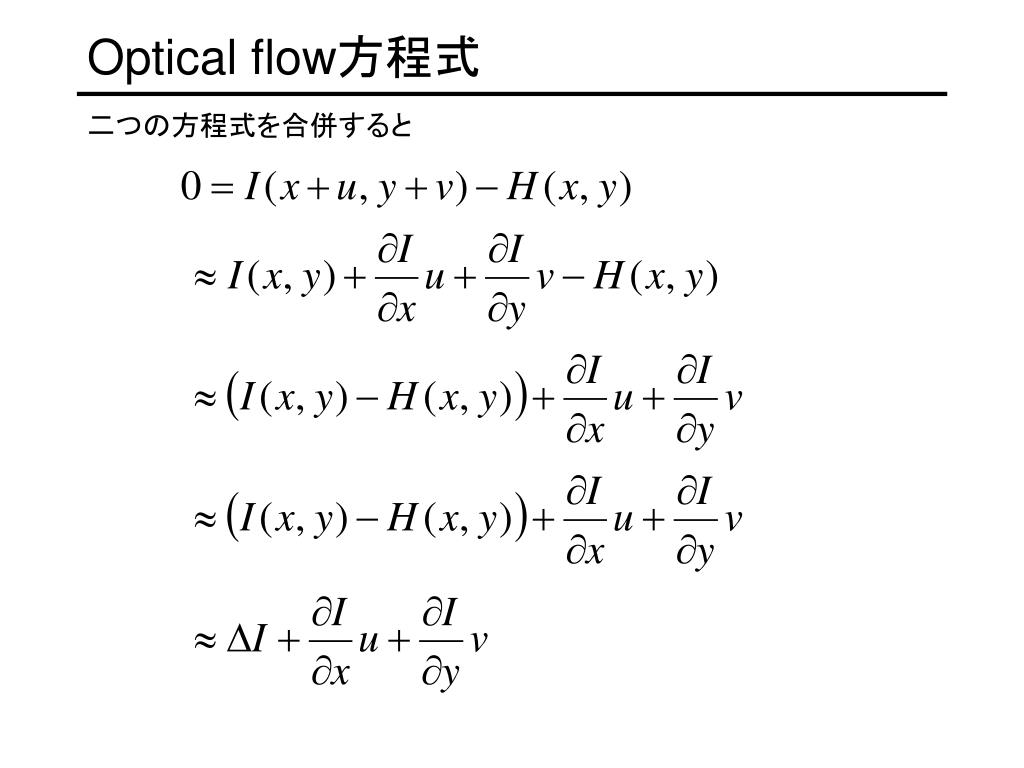

9. Optical flow方程式 • 二つの方程式を合併すると

10. Optical flow方程式 • 式の両側をΔtで割ると • Δtに関する極限をとると • ここで、

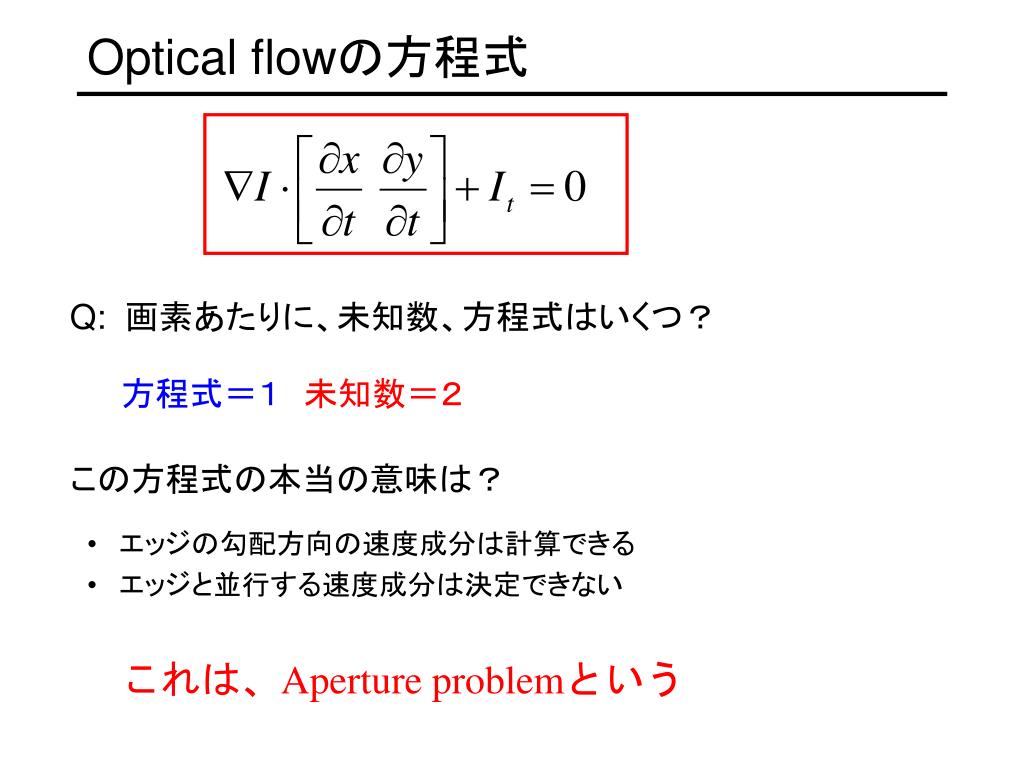

11. Optical flowの方程式 • Q: 画素あたりに、未知数、方程式はいくつ？ • 方程式＝１未知数＝２ • この方程式の本当の意味は？ • エッジの勾配方向の速度成分は計算できる • エッジと並行する速度成分は決定できない これは、Aperture problemという

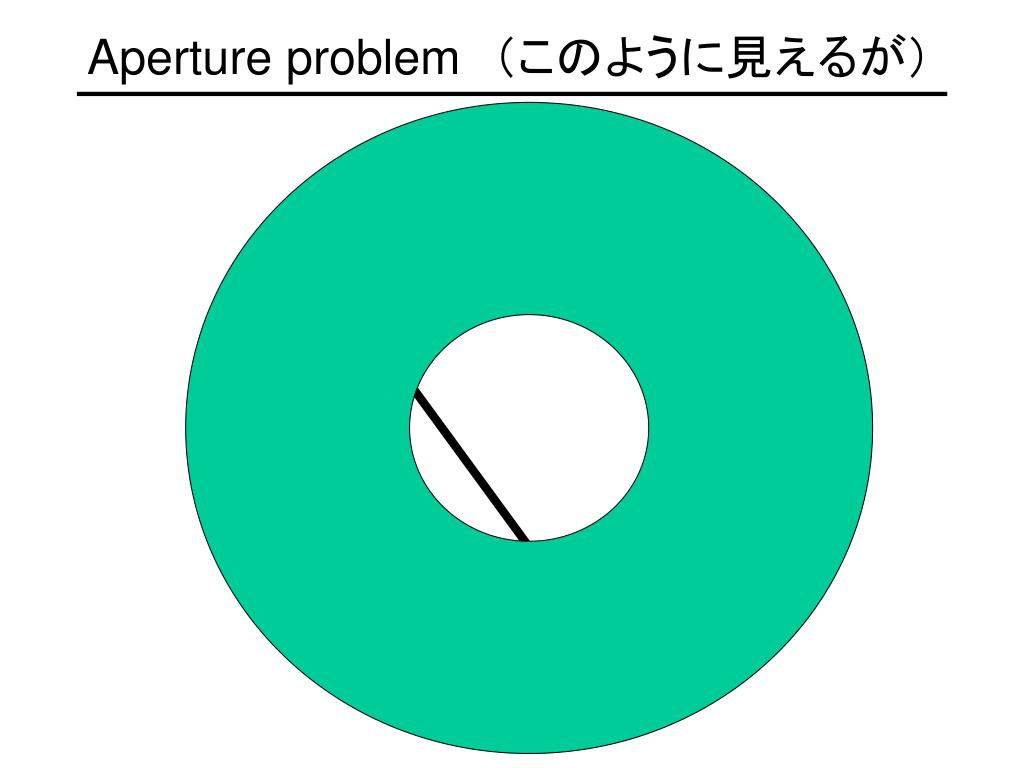

12. Aperture problem　（このように見えるが）

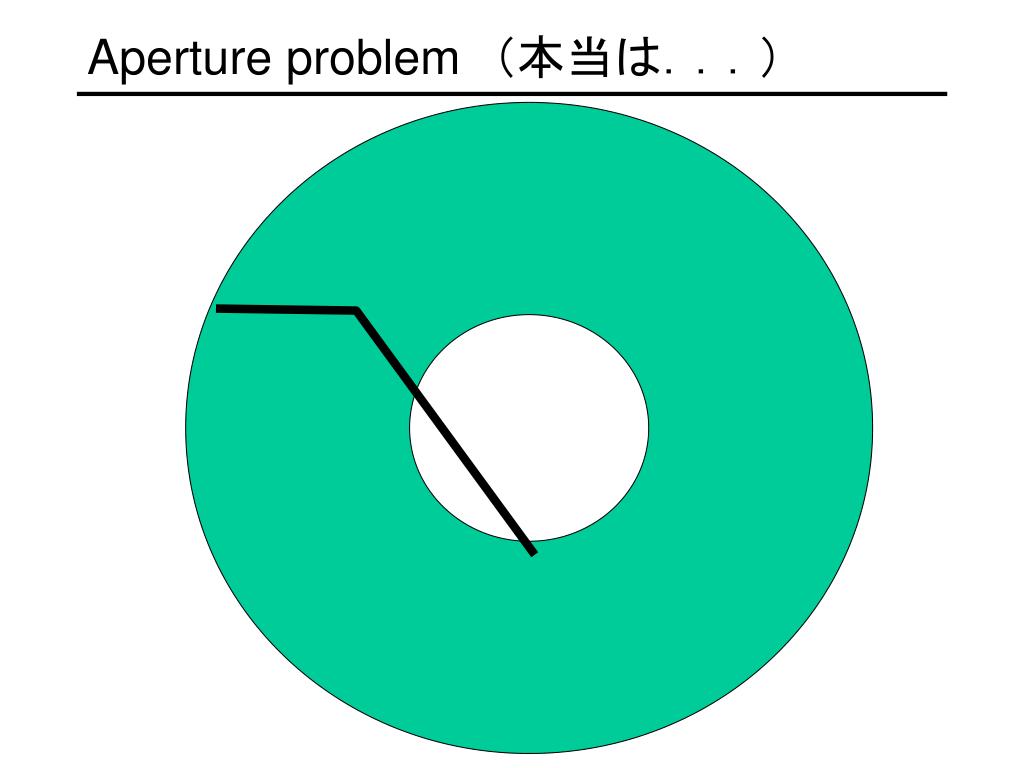

13. Aperture problem　（本当は．．．）

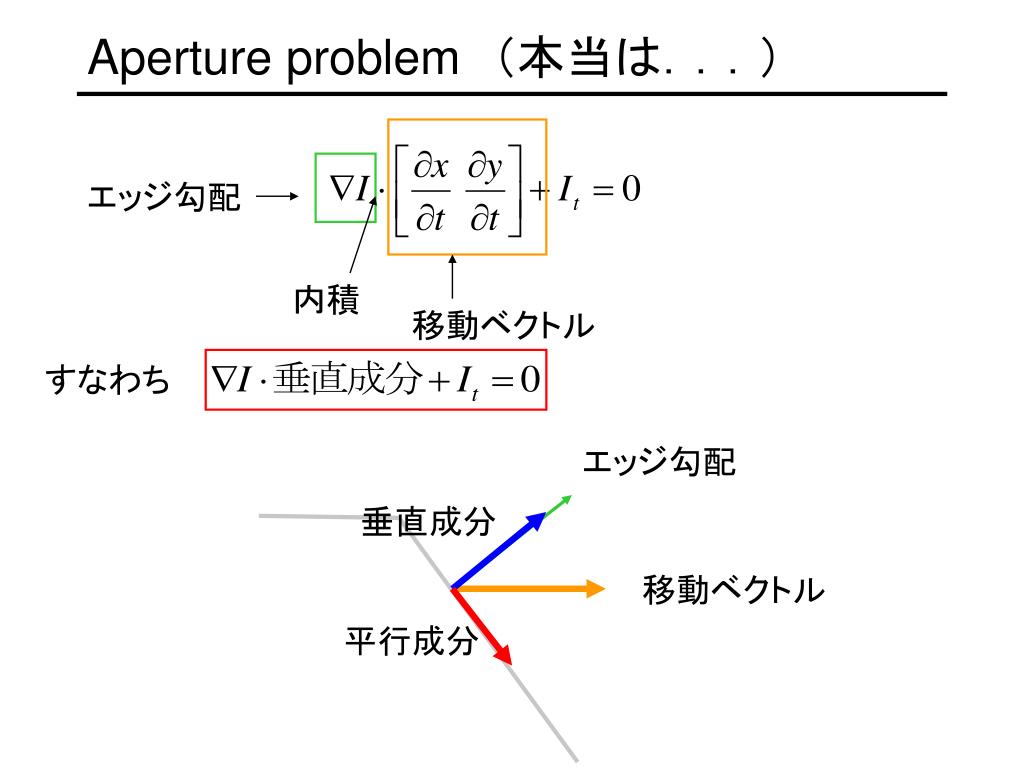

14. Aperture problem　（本当は．．．） エッジ勾配 内積 移動ベクトル すなわち エッジ勾配 垂直成分 移動ベクトル 平行成分

15. Aperture problemを解決しよう • 画素あたりの方程式の数を増やすには？ • 基本アイディア: 拘束条件を追加する • 最も一般的なのは： 　速度場は局所的に滑らかの仮定、つまり、画面上の画素の移動速度は、場所によって急激に変化しないこと • ひとつの方法: 　 隣接する画素の速度も同じとする

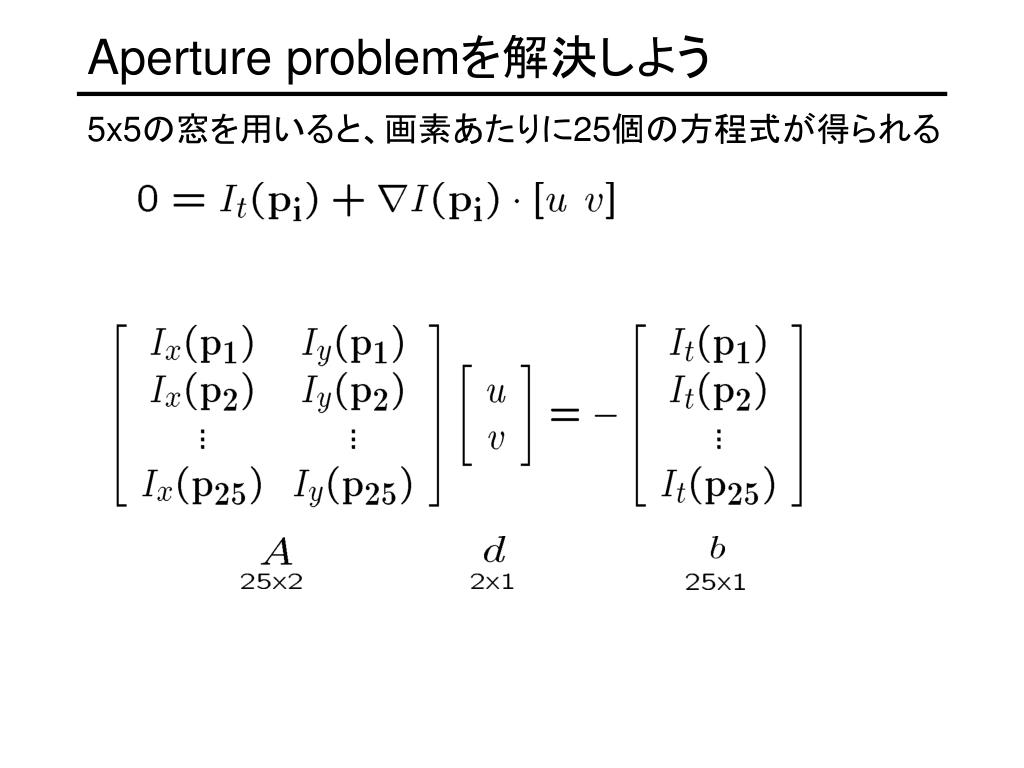

16. Aperture problemを解決しよう • 5x5の窓を用いると、画素あたりに25個の方程式が得られる

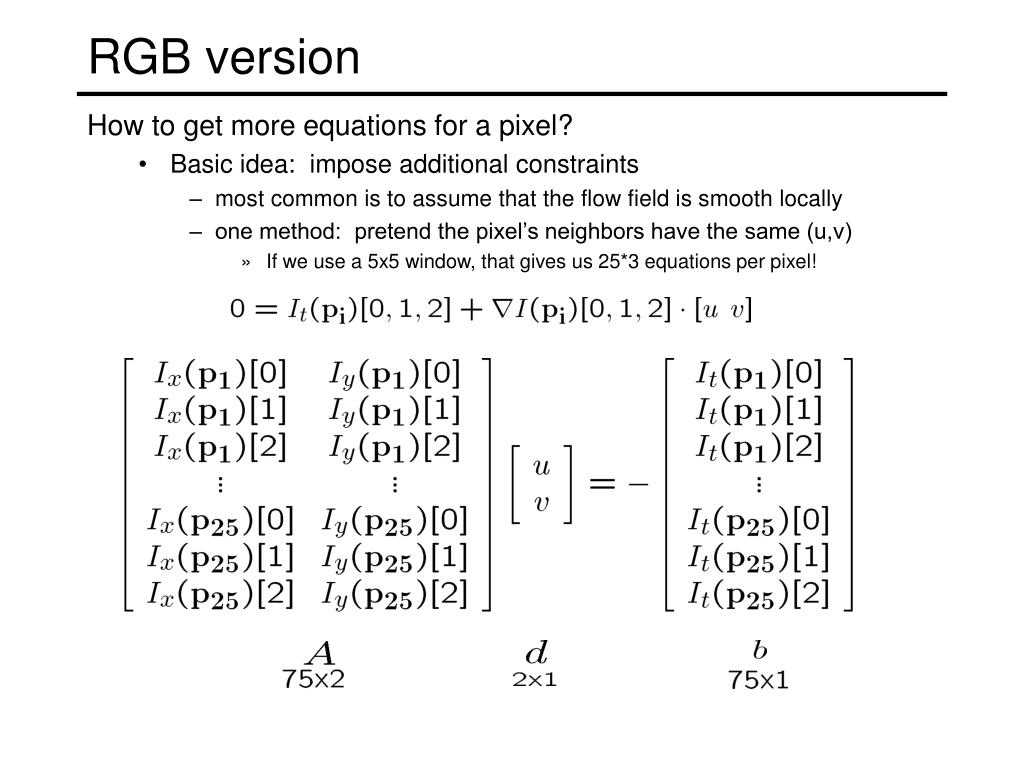

17. RGB version • How to get more equations for a pixel? • Basic idea: impose additional constraints • most common is to assume that the flow field is smooth locally • one method: pretend the pixel’s neighbors have the same (u,v) • If we use a 5x5 window, that gives us 25*3 equations per pixel!

18. 解方: 最小２乗問題を解く • 最小２乗誤差を持つ解を求める方法: • K x K のwindow内の全画素に対する累積を計算する • この方法は　Lukas & Kanade (1981)　によって最初に提案された Lukas-Kanade flow • 問題: 未知数より、方程式の方の数が多い

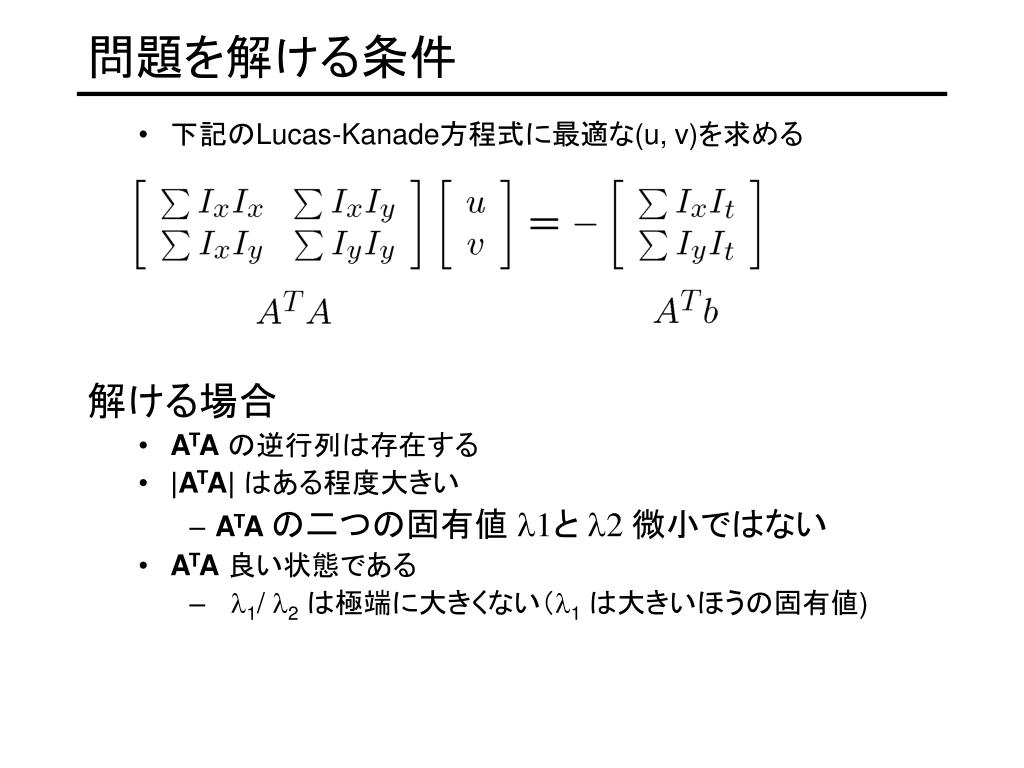

19. 問題を解ける条件 • 下記のLucas-Kanade方程式に最適な(u, v)を求める • 解ける場合 • ATAの逆行列は存在する • |ATA| はある程度大きい • ATA の二つの固有値l1と l2 微小ではない • ATA良い状態である • l1/ l2は極端に大きくない（l1 は大きいほうの固有値)

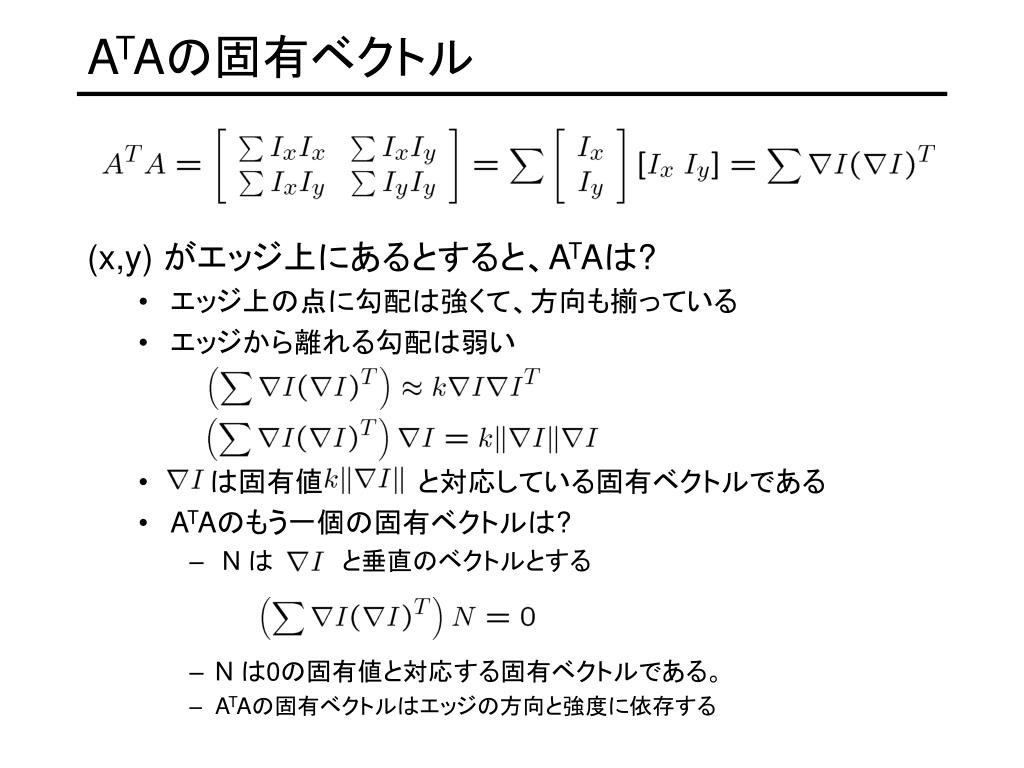

20. ATAの固有ベクトル • エッジ上の点に勾配は強くて、方向も揃っている • エッジから離れる勾配は弱い • は固有値　　　　　と対応している固有ベクトルである • ATAのもう一個の固有ベクトルは? • N は　　　　と垂直のベクトルとする • N は0の固有値と対応する固有ベクトルである。 • ATAの固有ベクトルはエッジの方向と強度に依存する • (x,y) がエッジ上にあるとすると、ATAは?

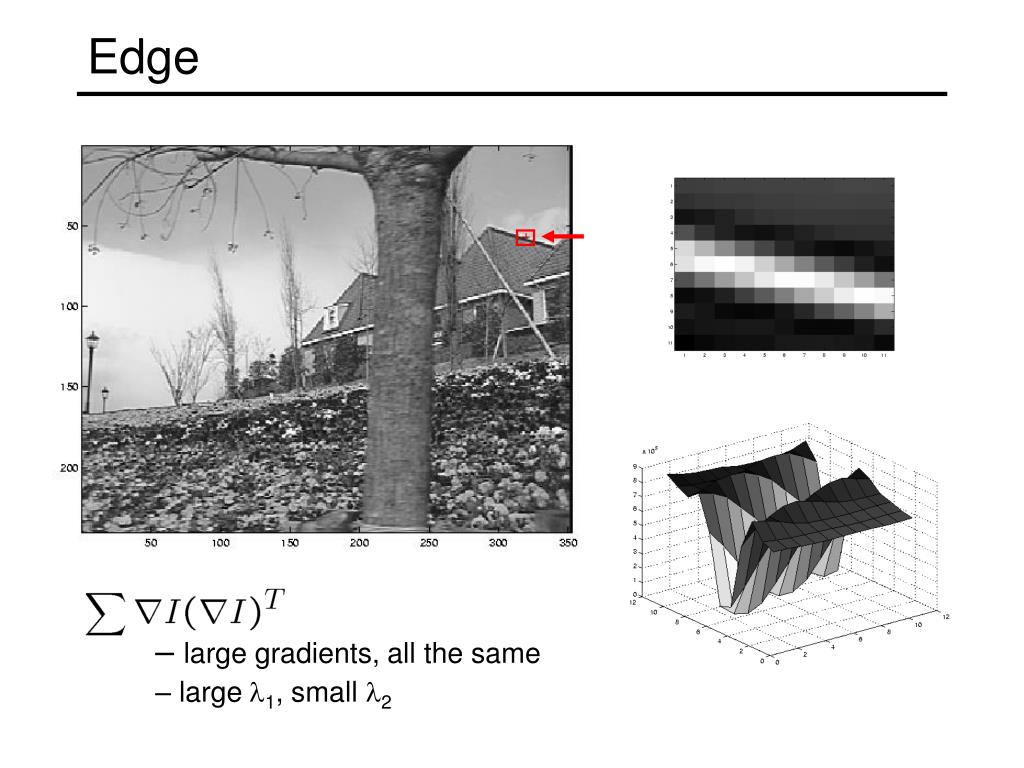

21. Edge • large gradients, all the same • large l1, small l2

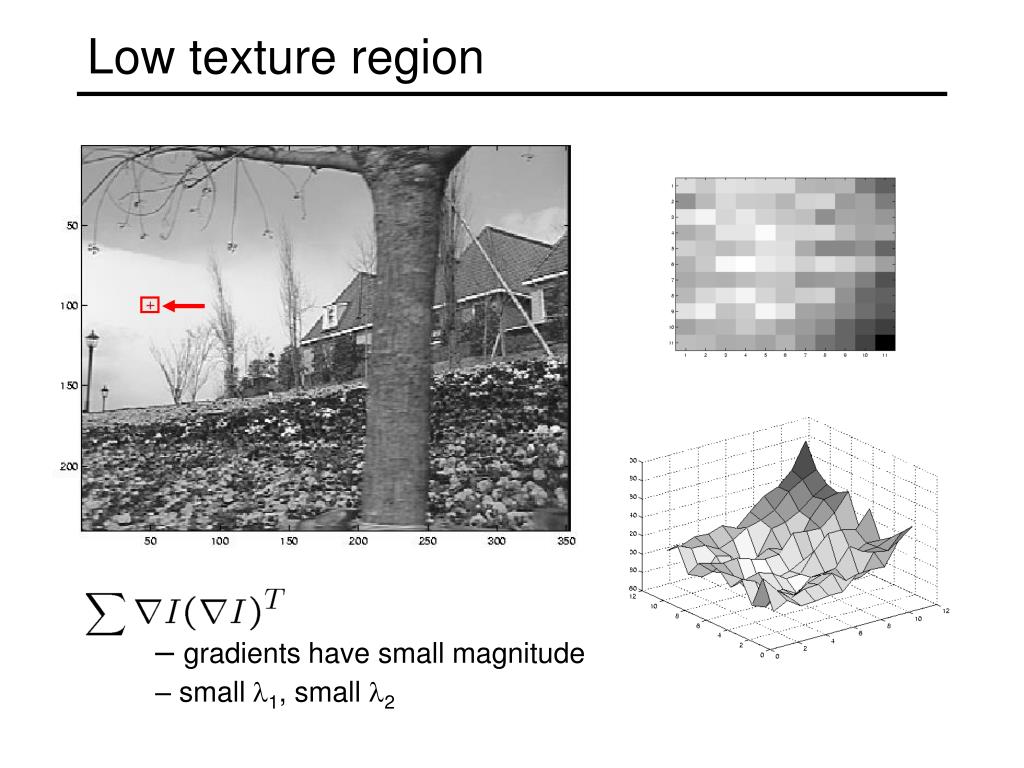

22. Low texture region • gradients have small magnitude • small l1, small l2

23. High textured region • gradients are different, large magnitudes • large l1, large l2

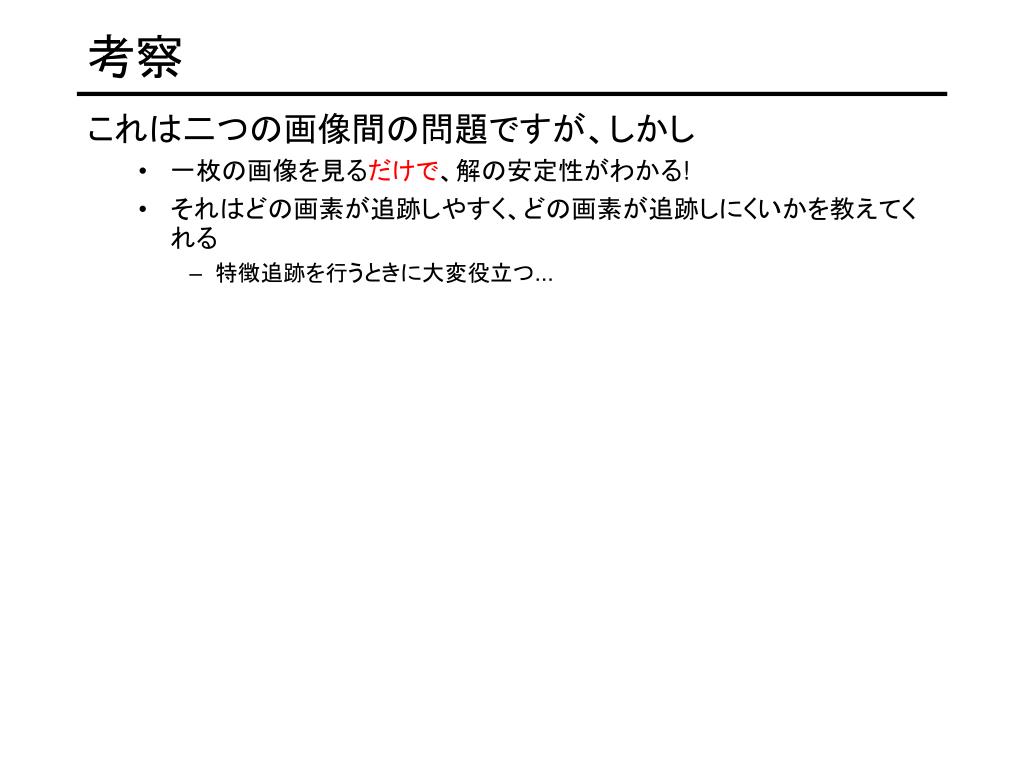

24. 考察 • これは二つの画像間の問題ですが、しかし • 一枚の画像を見るだけで、解の安定性がわかる! • それはどの画素が追跡しやすく、どの画素が追跡しにくいかを教えてくれる • 特徴追跡を行うときに大変役立つ...

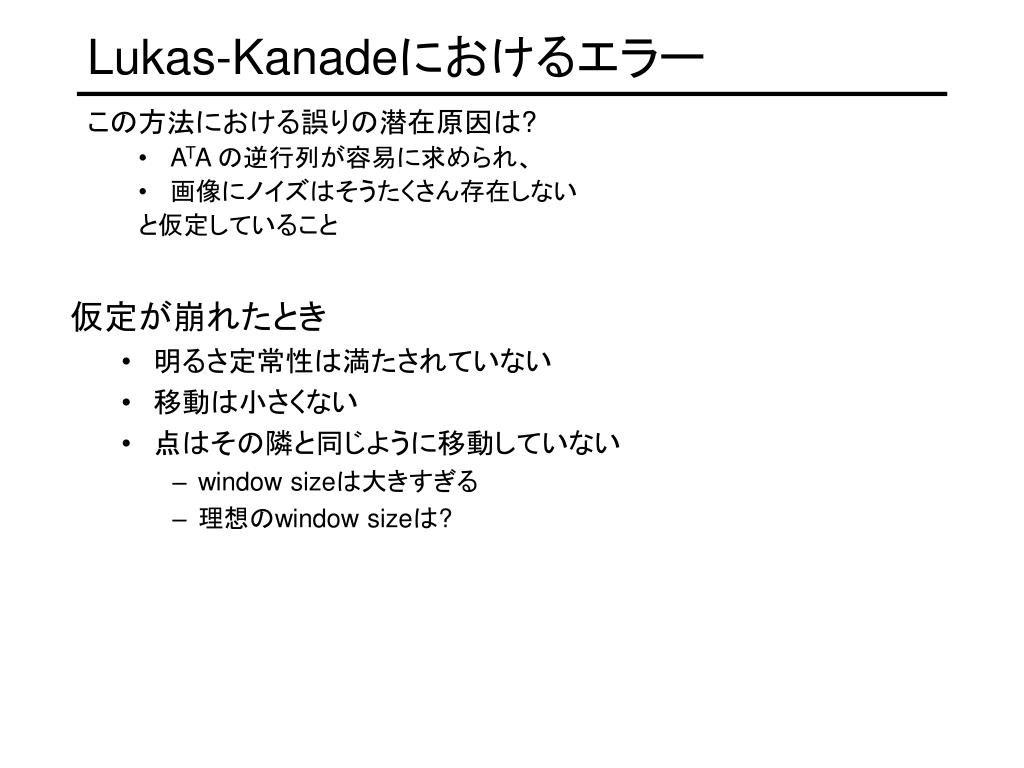

25. Lukas-Kanadeにおけるエラー • この方法における誤りの潜在原因は? • ATA の逆行列が容易に求められ、 • 画像にノイズはそうたくさん存在しない と仮定していること • 仮定が崩れたとき • 明るさ定常性は満たされていない • 移動は小さくない • 点はその隣と同じように移動していない • window sizeは大きすぎる • 理想のwindow sizeは?

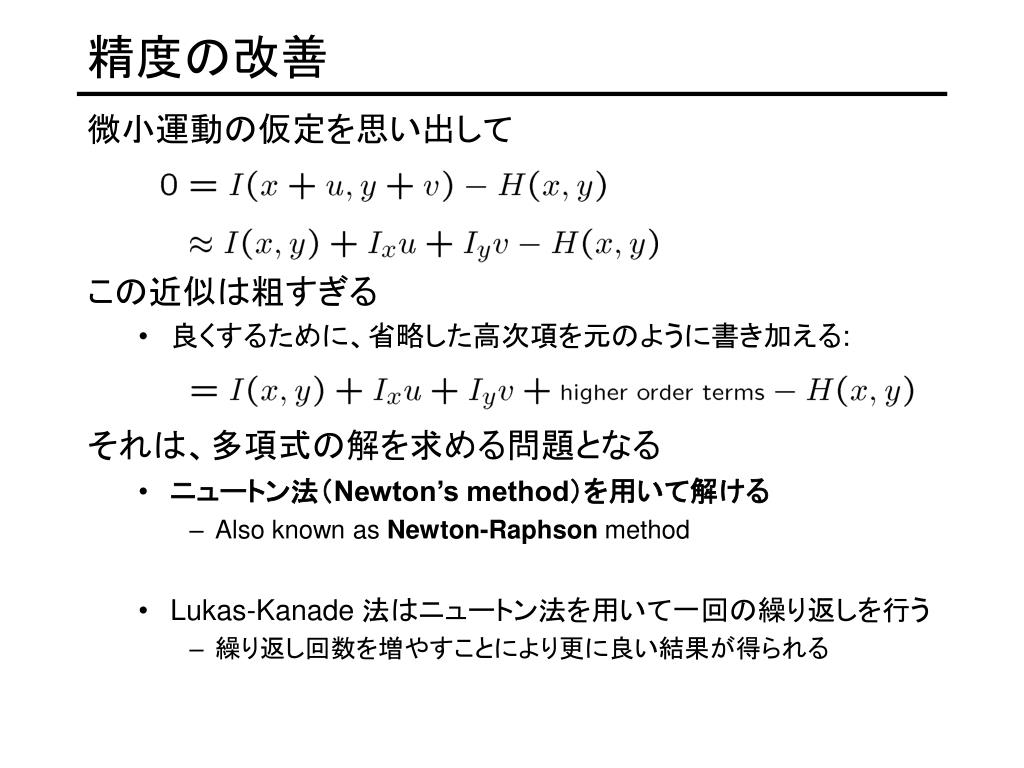

26. 精度の改善 • 微小運動の仮定を思い出して • この近似は粗すぎる • 良くするために、省略した高次項を元のように書き加える: • それは、多項式の解を求める問題となる • ニュートン法（Newton’s method）を用いて解ける • Also known as Newton-Raphson method • Lukas-Kanade 法はニュートン法を用いて一回の繰り返しを行う • 繰り返し回数を増やすことにより更に良い結果が得られる

27. 繰り返し改善 • 繰り返しLukas-Kanade アルゴリズム • 　各画素の速度をLucas-Kanade方程式を解くことにより求める • 求まった速度場を用いて、移動後の画像をimage warping技術で画像Hから再構成して、画像Iとの間の速度を計算する • 速度場の解が安定する（変化が少なくなる）まで繰り返す

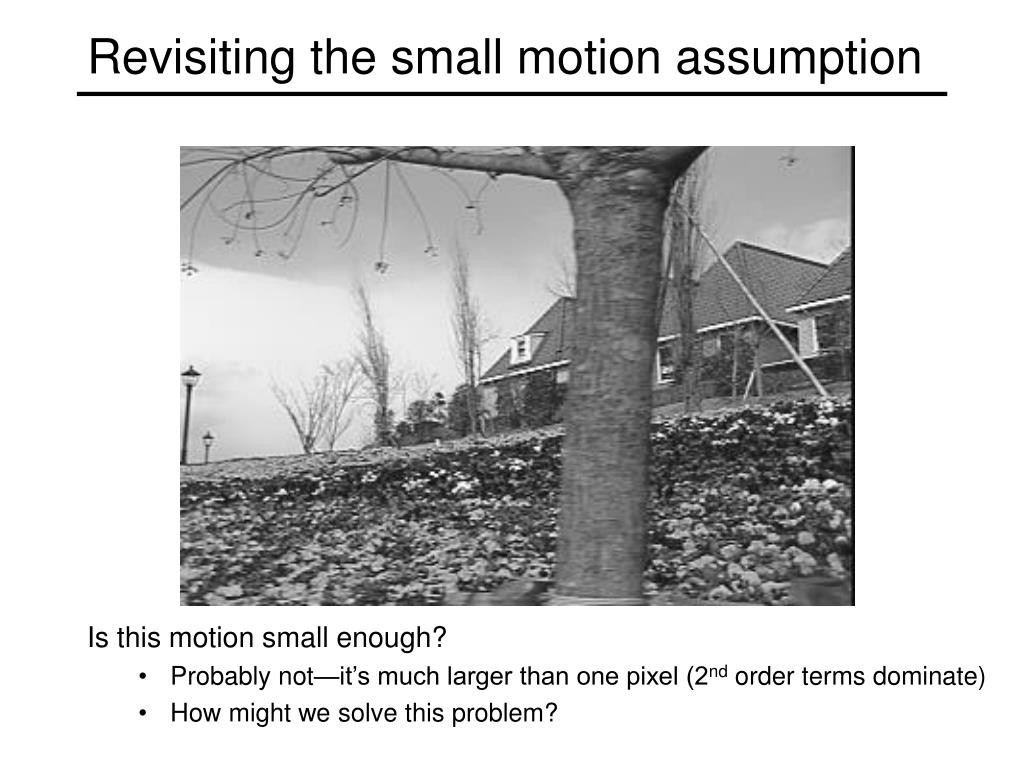

28. Revisiting the small motion assumption • Is this motion small enough? • Probably not—it’s much larger than one pixel (2nd order terms dominate) • How might we solve this problem?

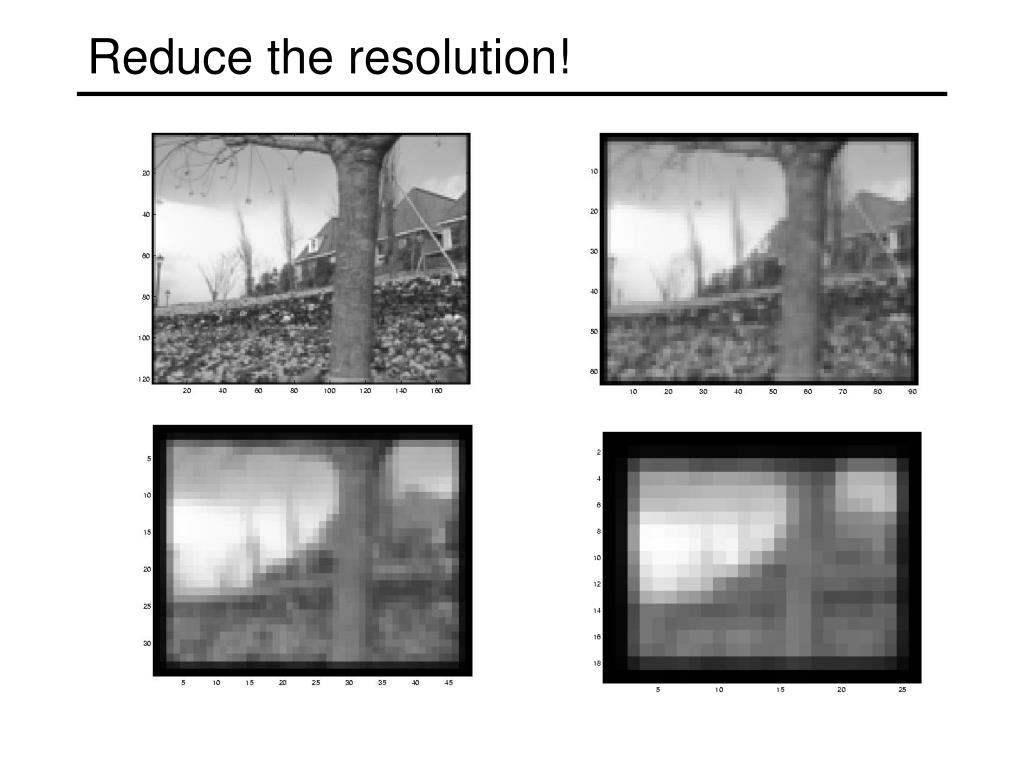

29. Reduce the resolution!

30. u=1.25 pixels u=2.5 pixels u=5 pixels u=10 pixels image H image H image I image I Gaussian pyramid of image H Gaussian pyramid of image I Coarse-to-fine optical flow estimation

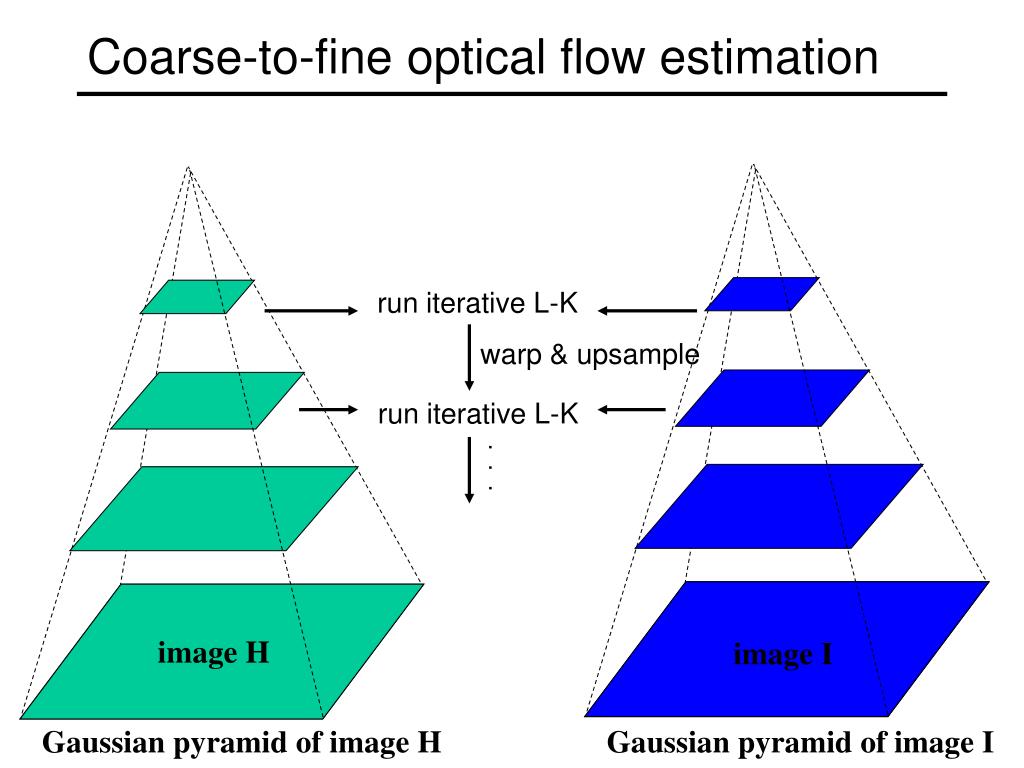

31. warp & upsample run iterative L-K . . . image J image H image I image I Gaussian pyramid of image H Gaussian pyramid of image I Coarse-to-fine optical flow estimation run iterative L-K

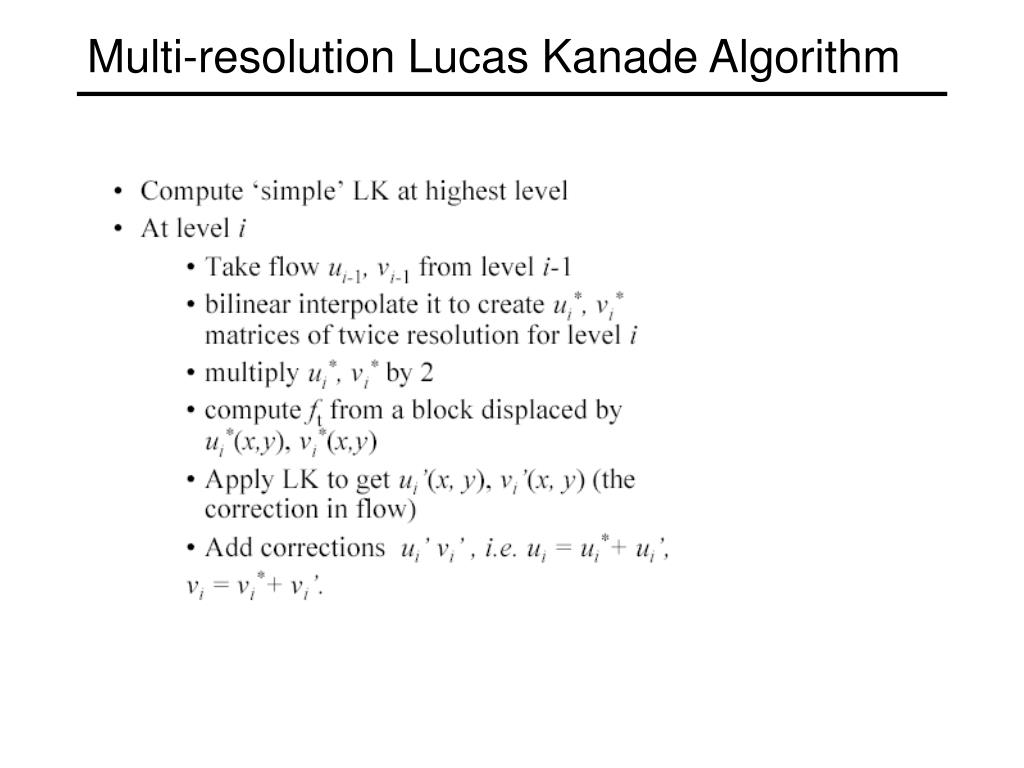

32. Multi-resolution Lucas Kanade Algorithm

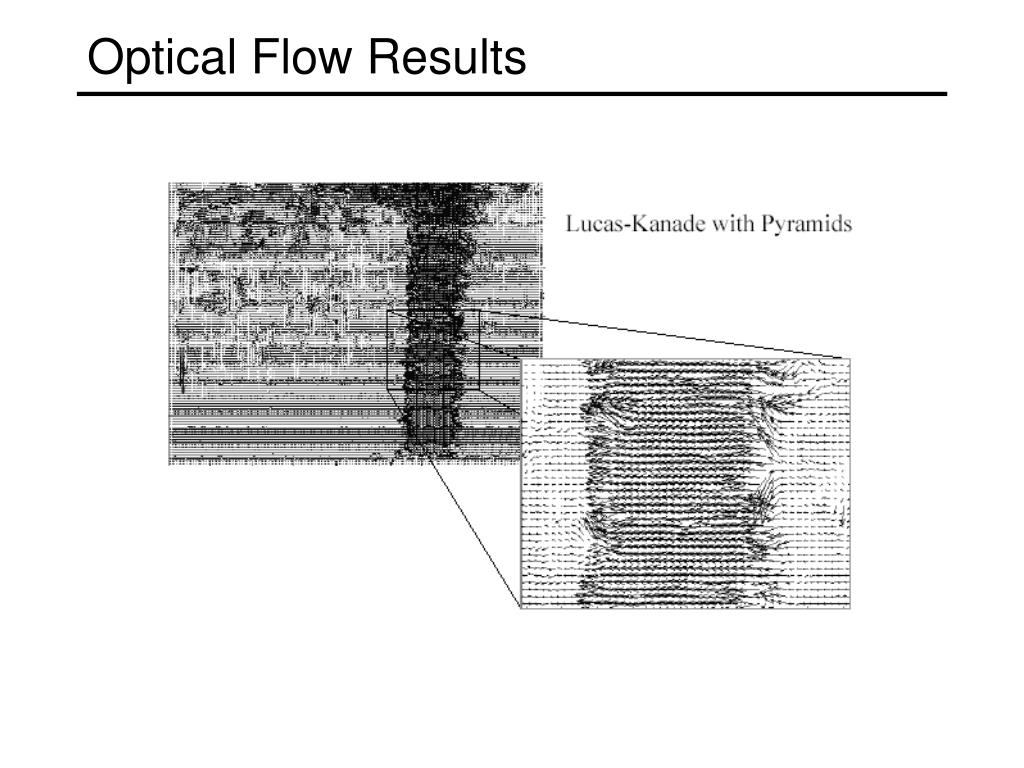

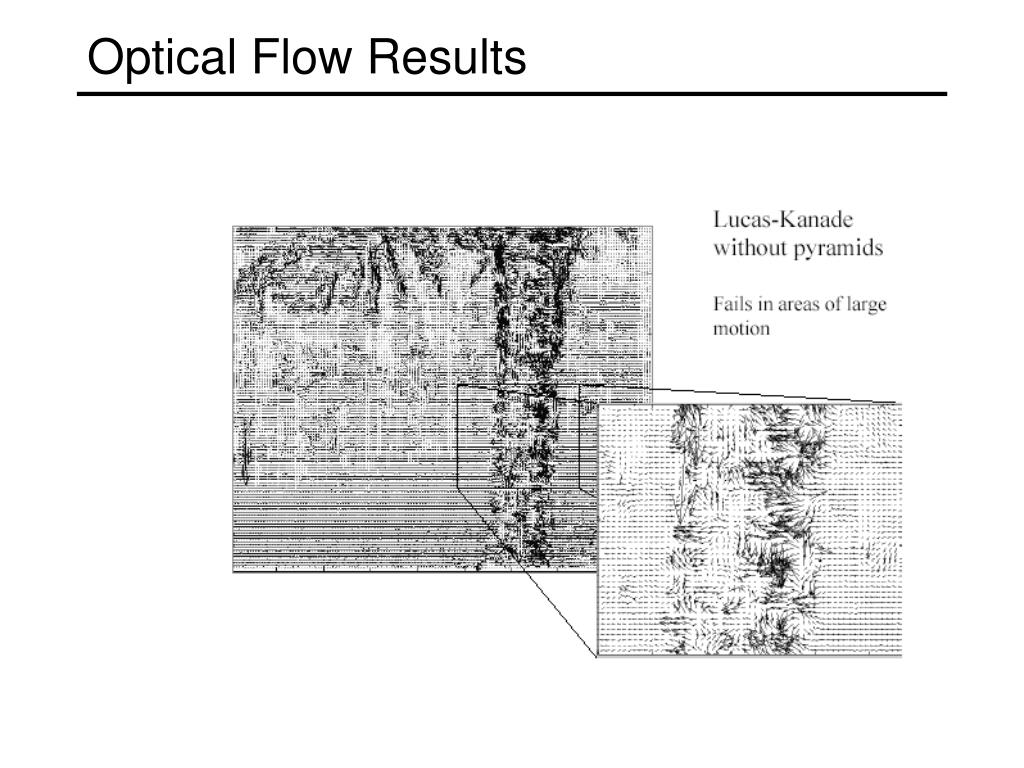

33. Optical Flow Results

34. Optical Flow Results
