pr paration 1 x 40
Préparation 1. x 40
  • Observation :

Organe à symétrie bilatérale ; forme aplatie

  • Conclusion :

Organe foliaire ; limbe

pr paration 1 d tail de la face ventrale x 100 portion de la nervure centrale

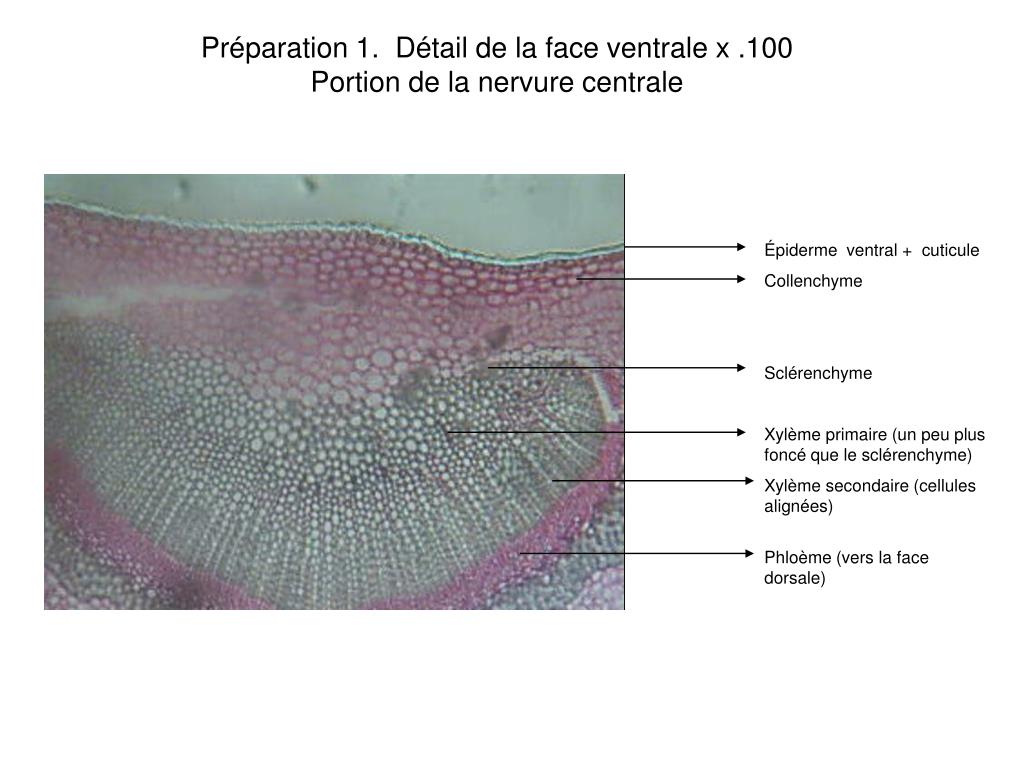

Préparation 1. Détail de la face ventrale x .100Portion de la nervure centrale

Épiderme ventral + cuticule

Collenchyme

Sclérenchyme

Xylème primaire (un peu plus foncé que le sclérenchyme)

Xylème secondaire (cellules alignées)

Phloème (vers la face dorsale)

pr paration 1 d tail de la face dorsale x 100 portion de la nervure centrale

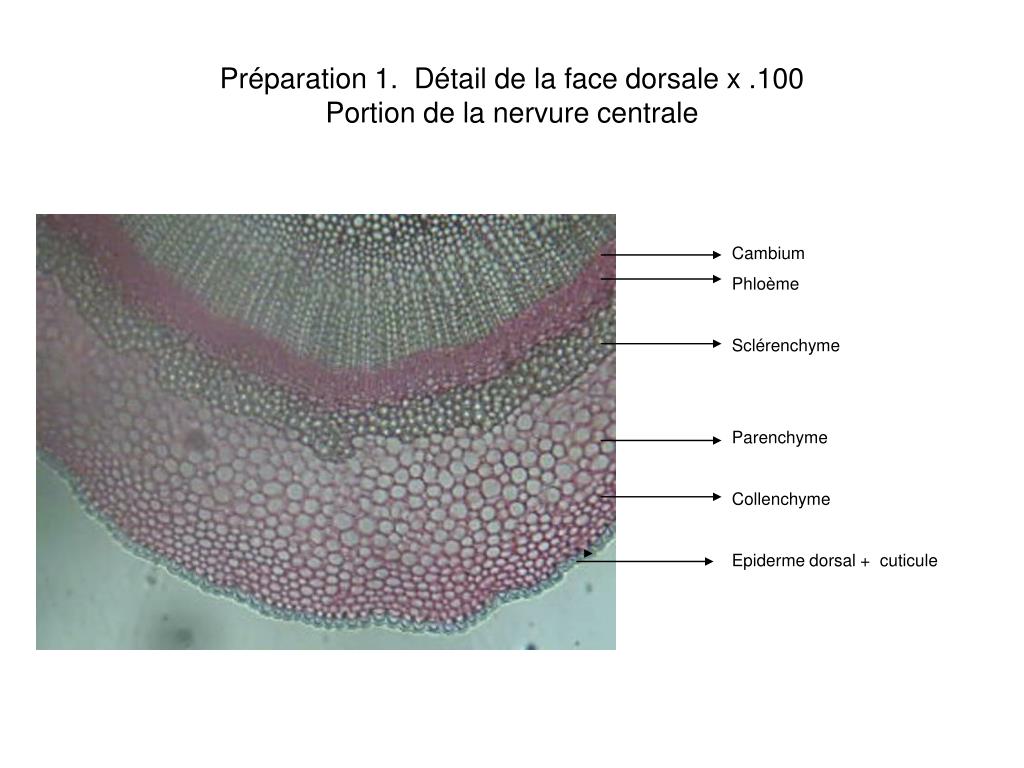

Préparation 1. Détail de la face dorsale x .100Portion de la nervure centrale

Cambium

Phloème

Sclérenchyme

Parenchyme

Collenchyme

Epiderme dorsal + cuticule

pr paration 1 d tail de la face ventrale x 400 partie lat rale du limbe
Préparation 1. Détail de la face ventrale x .400Partie latérale du limbe

Épiderme ventral avec cuticule épaisse

stomate

Parenchyme palissadique

pr paration 1 x 401
Préparation 1. x 40

Face ventrale (supérieure)

Parenchyme palissadique

Parenchyme lacuneux

Face dorsale (inférieure)

pr paration 1

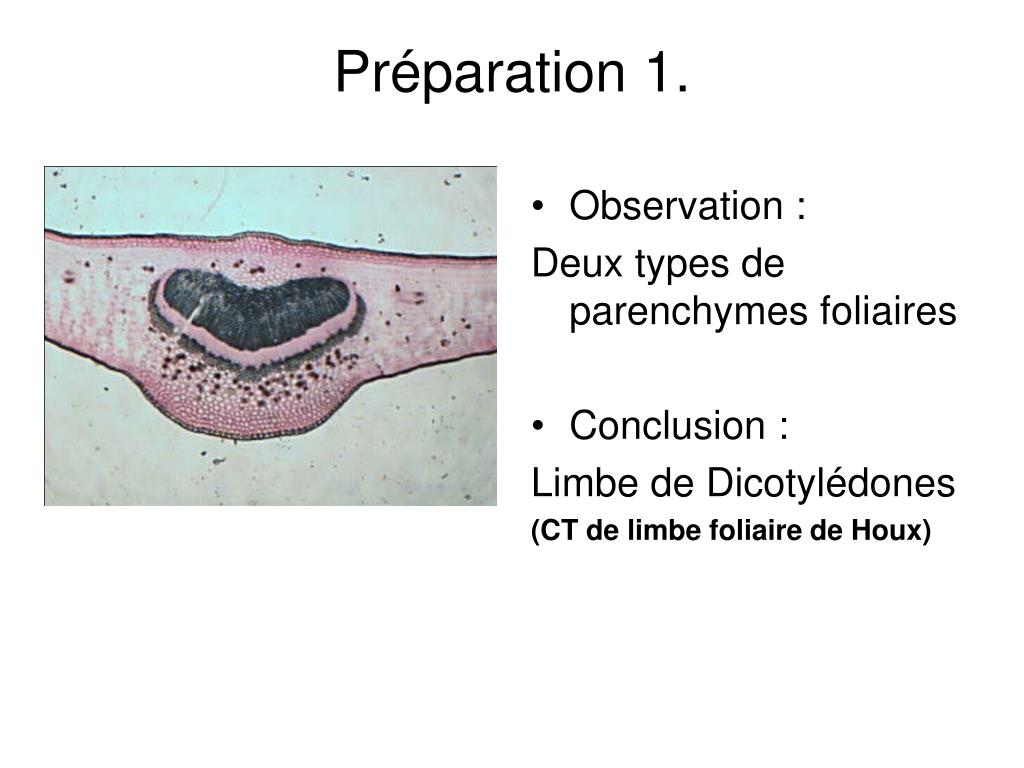

Préparation 1.
  • Observation :

Deux types de parenchymes foliaires

  • Conclusion :

Limbe de Dicotylédones

(CT de limbe foliaire de Houx)

pr paration 2 x 40

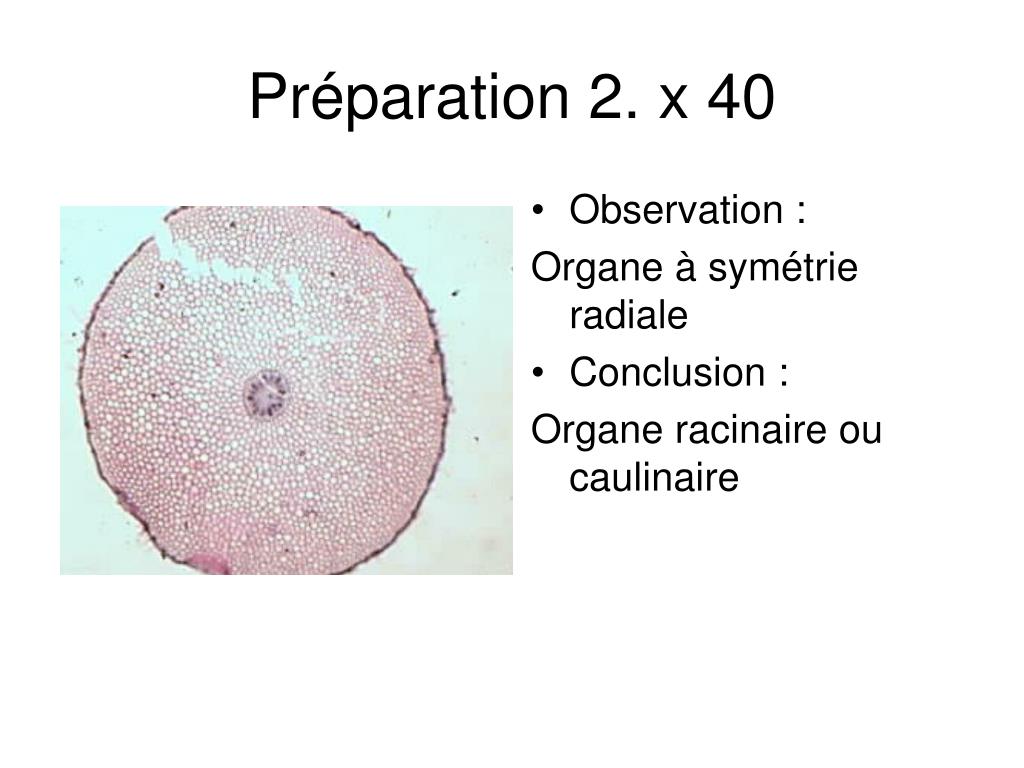

Préparation 2. x 40
  • Observation :

Organe à symétrie radiale

  • Conclusion :

Organe racinaire ou caulinaire

pr paration 2 x 100
Préparation 2. x 100

Cylindre central (voir détail sur diapo suivante)

Endoderme

Parenchyme cortical

Rhizoderme

pr paration 2 x 400
Préparation 2. x 400

Endoderme avec épaississements en cadre

Péricycle

Phloème primaire

(notez l’aspect caractéristique de la petite cellule compagne associée au tube criblé)

Xylème primaire

(le sens de différenciation n’est pas bien visible sur cette préparation

Parenchyme médullaire

pr paration 2 r capitulation
Préparation 2. Récapitulation
  • Observations :

Absence d’épiderme avec stomates

Grand développement de l’écorce par rapport à la partie contenant les tissus conducteurs

Présence d’un endoderme

Alternance du xylème et du phloème primaires

  • Conclusion :

C’est une racine.

pr paration 2 r capitulation1
Préparation 2. Récapitulation
  • Observation :

Endoderme à cadre subérifié.

  • Conclusion :

C’est une racine de Dicotylédone

(On note cependant un plus de 5 pôles de xylème, ce qui est rare chez les Dicotylédones)

  • Observation :

Absence de tissus secondaires.

  • Conclusion :

C’est une racine de Dicotylédone jeune ou d’une famille sans tissu secondaire, comme les Renonculacées;

(CT de racine de Ficaire)

pr paration 3 d tail du cylindre central x 400
Préparation 3. Détail du cylindre central x 400

Endoderme à épaississements en U

Phloème primaire

(Notez encore la disposition caractéristique des cellules)

Protoxylème à l’extérieur

Métaxylème au centre

(d’où xylème primaire à différenciation centripète)

Parenchyme médullaire

pr paration 3 fin des conclusions

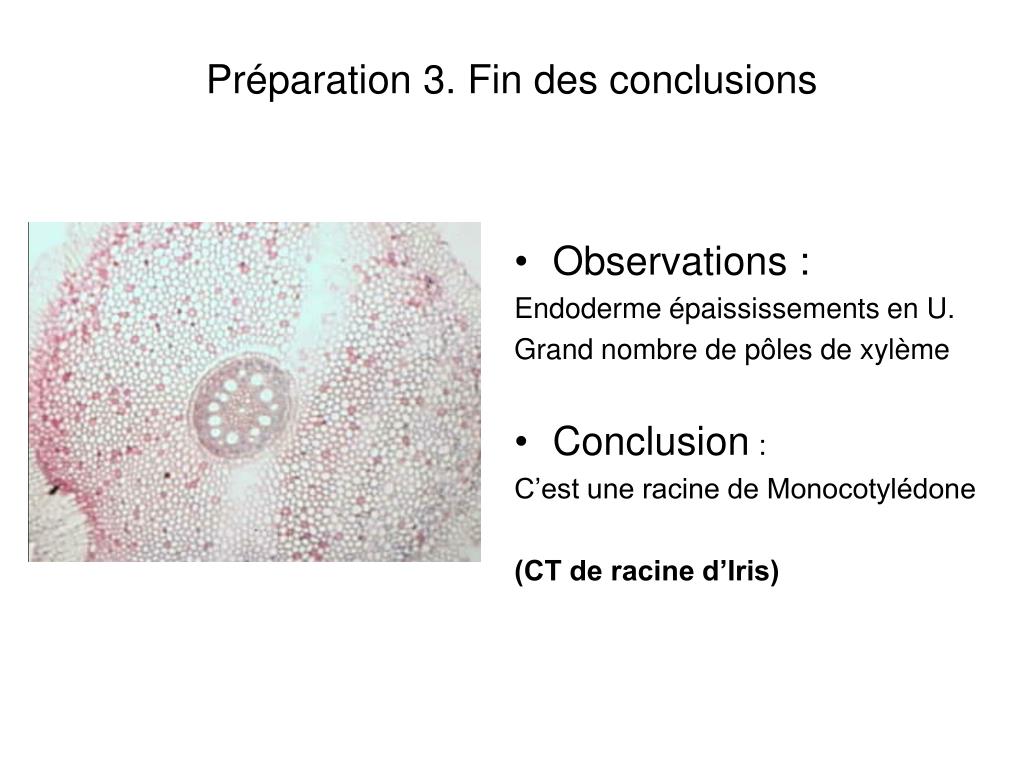

Préparation 3. Fin des conclusions
  • Observations :

Endoderme épaississements en U.

Grand nombre de pôles de xylème

  • Conclusion :

C’est une racine de Monocotylédone

(CT de racine d’Iris)

pr paration 4

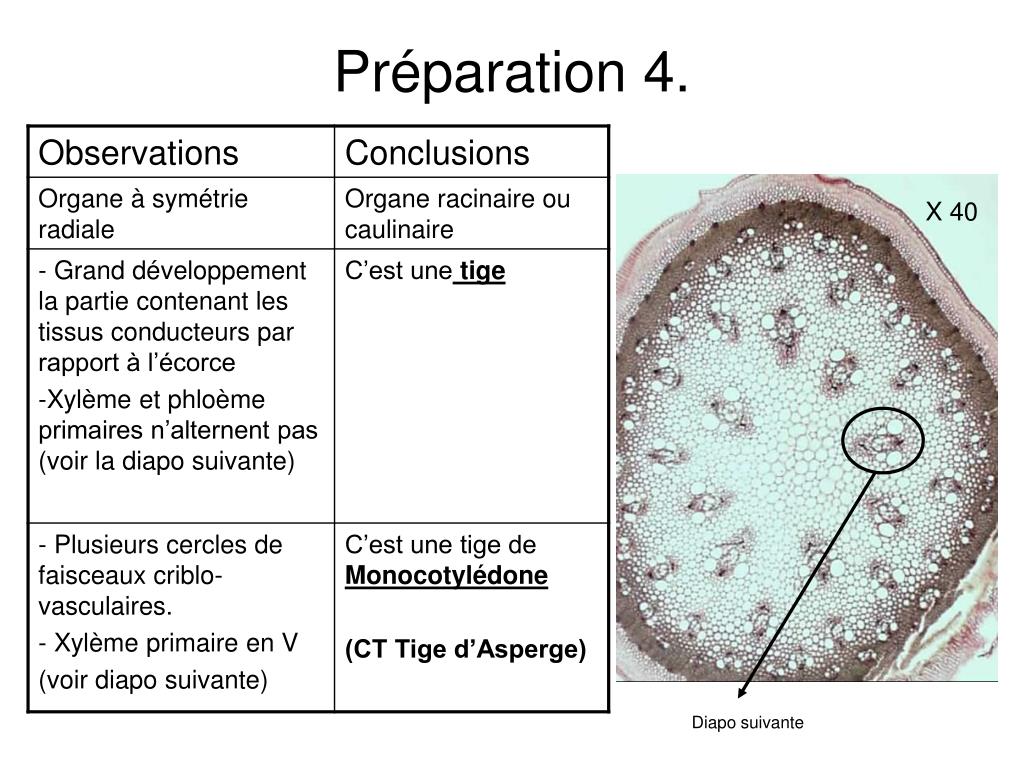

Préparation 4.

X 40

Diapo suivante

pr paration 4 d tail des tissus conducteurs x 400
Préparation 4. Détail des tissus conducteursx 400

Tissus conducteurs primaires (cellules non alignées)

Métaphloème

Protophloème, écrasé

Métaxylème, vers l’extérieur

Protoxylème, écrasé, vers l’intérieur

pr paration 4 identification des diff rents tissus

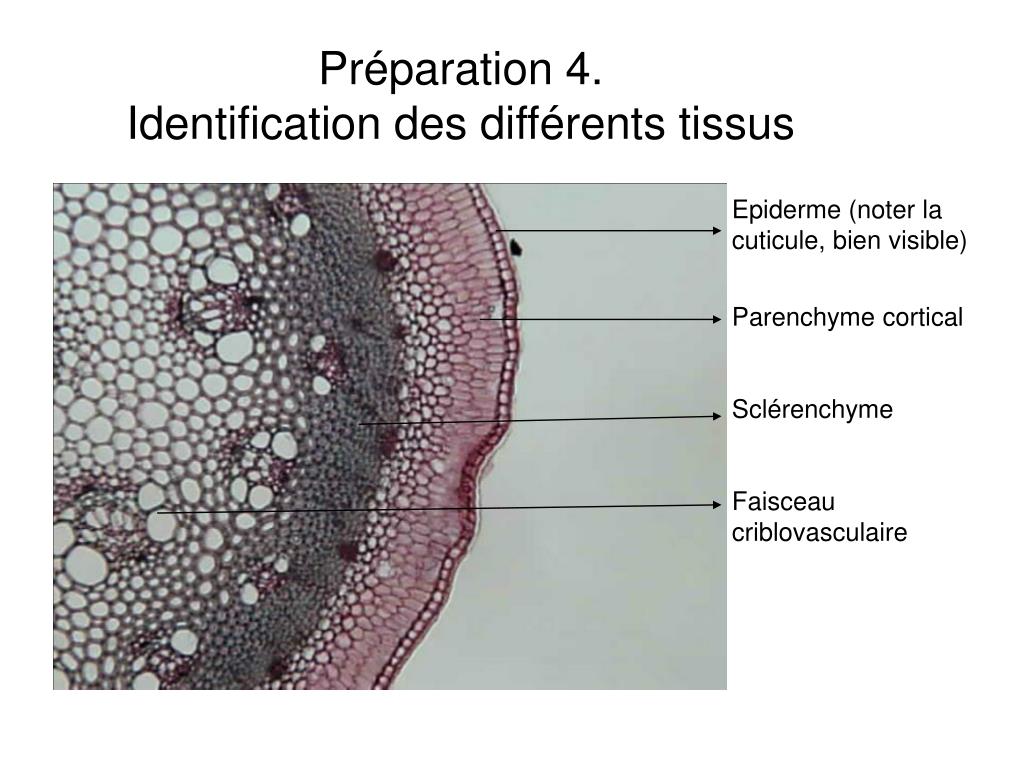

Préparation 4. Identification des différents tissus

Epiderme (noter la cuticule, bien visible)

Parenchyme cortical

Sclérenchyme

Faisceau criblovasculaire

pr paration 5

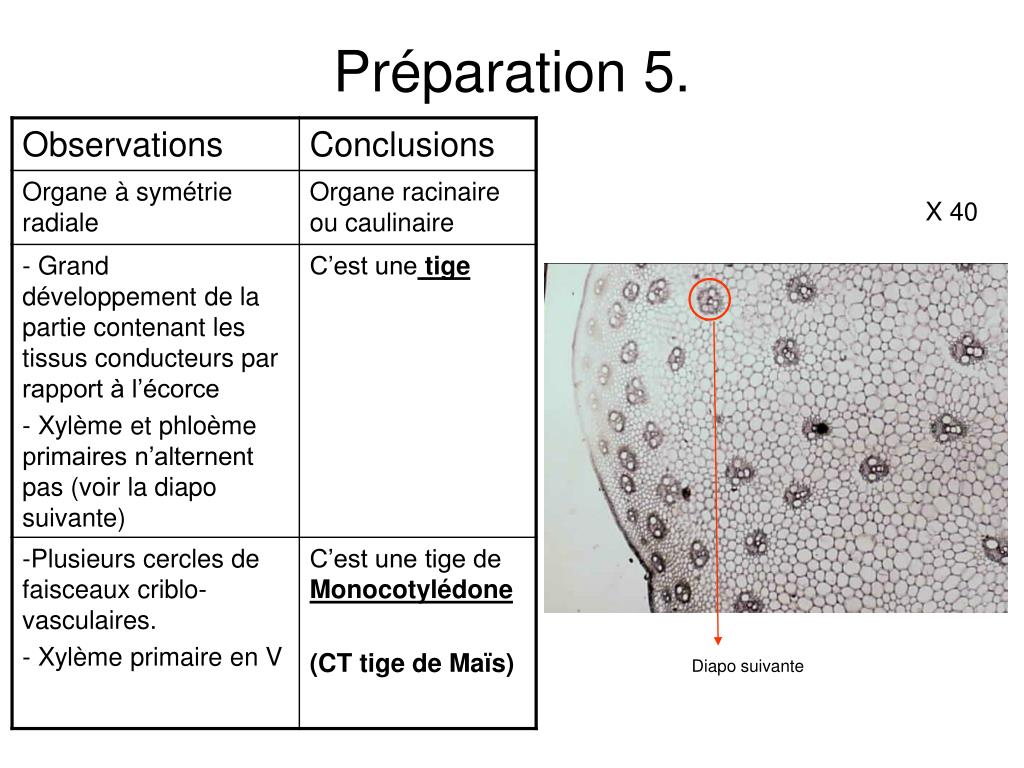

Préparation 5.

X 40

Diapo suivante

pr paration 5 d tail des tissus conducteurs x 400

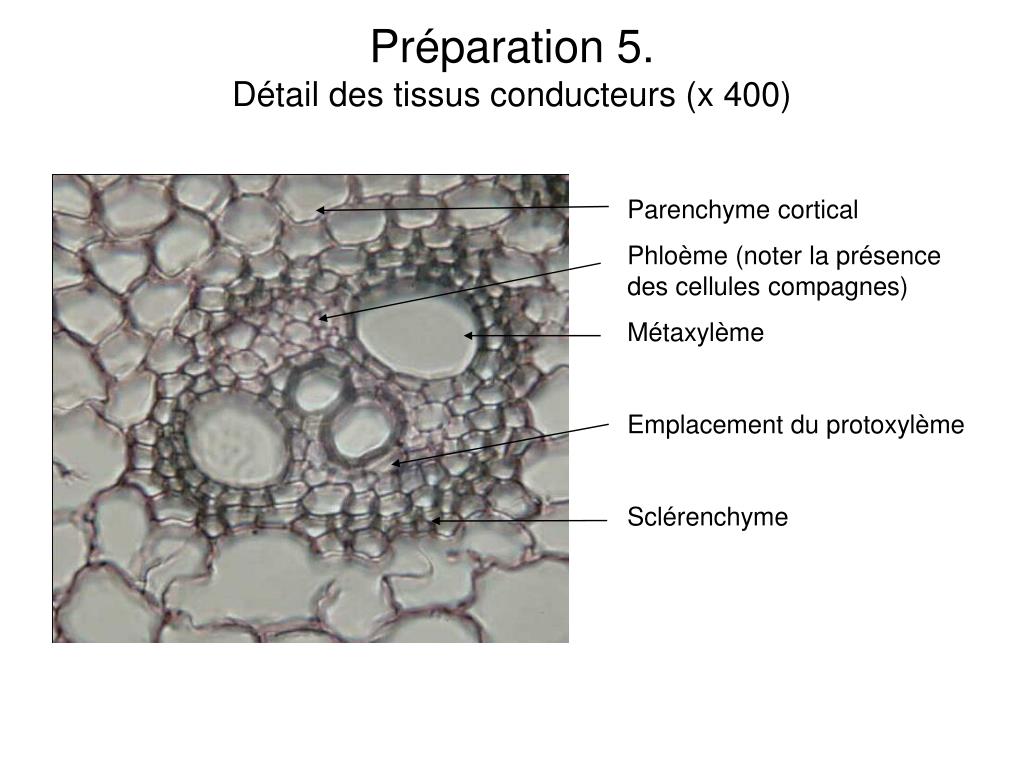

Préparation 5. Détail des tissus conducteurs (x 400)

Parenchyme cortical

Phloème (noter la présence des cellules compagnes)

Métaxylème

Emplacement du protoxylème

Sclérenchyme

pr paration 5 d tail de la p riph rie x100
Préparation 5. Détail de la périphérie (x100)

Epiderme

Parenchyme (déchiré)

Faisceau criblovasculaire

pr paration 6 x 40

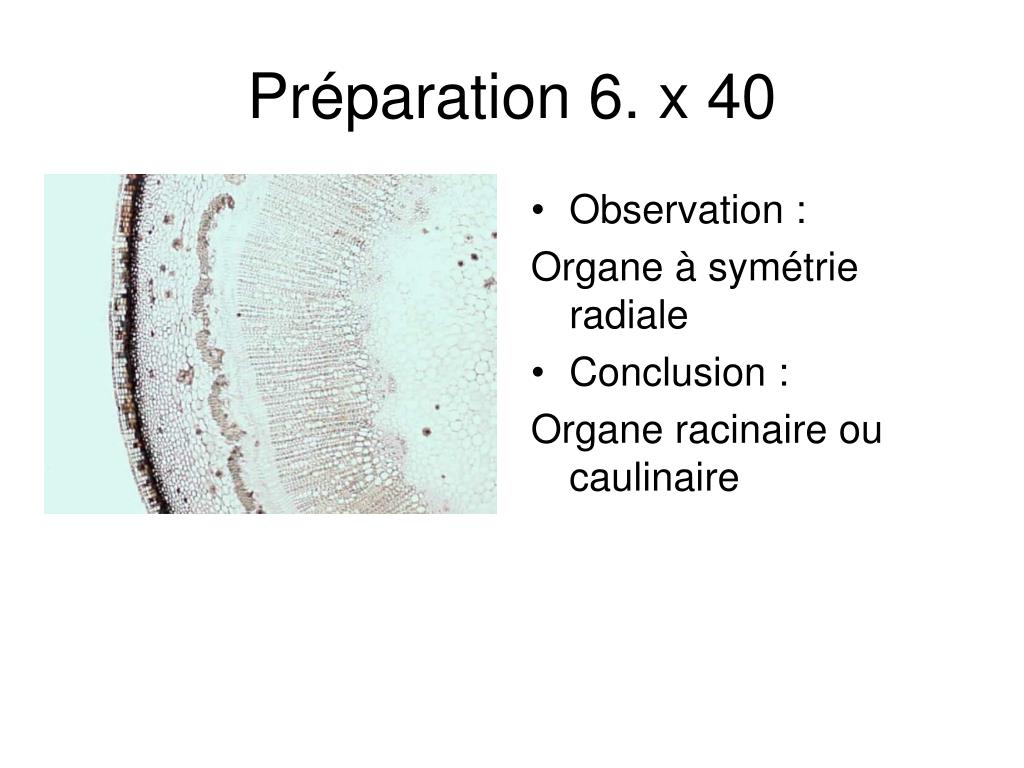

Préparation 6. x 40
  • Observation :

Organe à symétrie radiale

  • Conclusion :

Organe racinaire ou caulinaire

pr paration 6 x 100 identification des tissus p riph riques

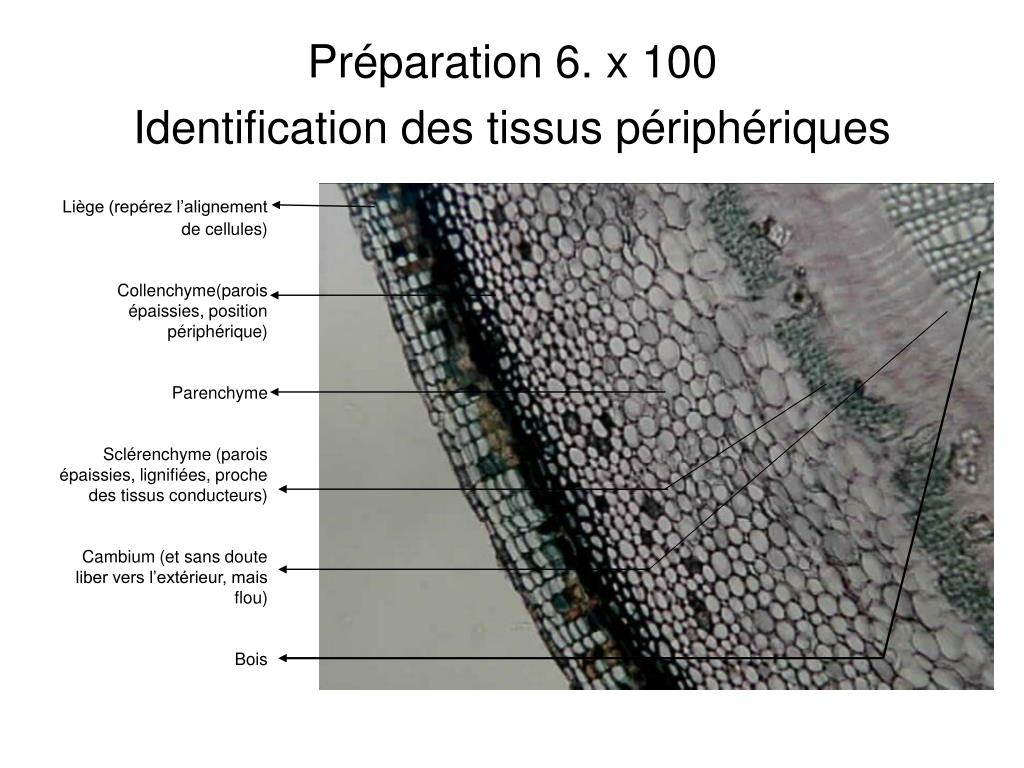

Préparation 6. x 100Identification des tissus périphériques

Liège (repérez l’alignement de cellules)

Collenchyme(parois épaissies, position périphérique)

Parenchyme

Sclérenchyme (parois épaissies, lignifiées, proche des tissus conducteurs)

Cambium (et sans doute liber vers l’extérieur, mais flou)

Bois

pr paration 6 x 100 identification des tissus conducteurs

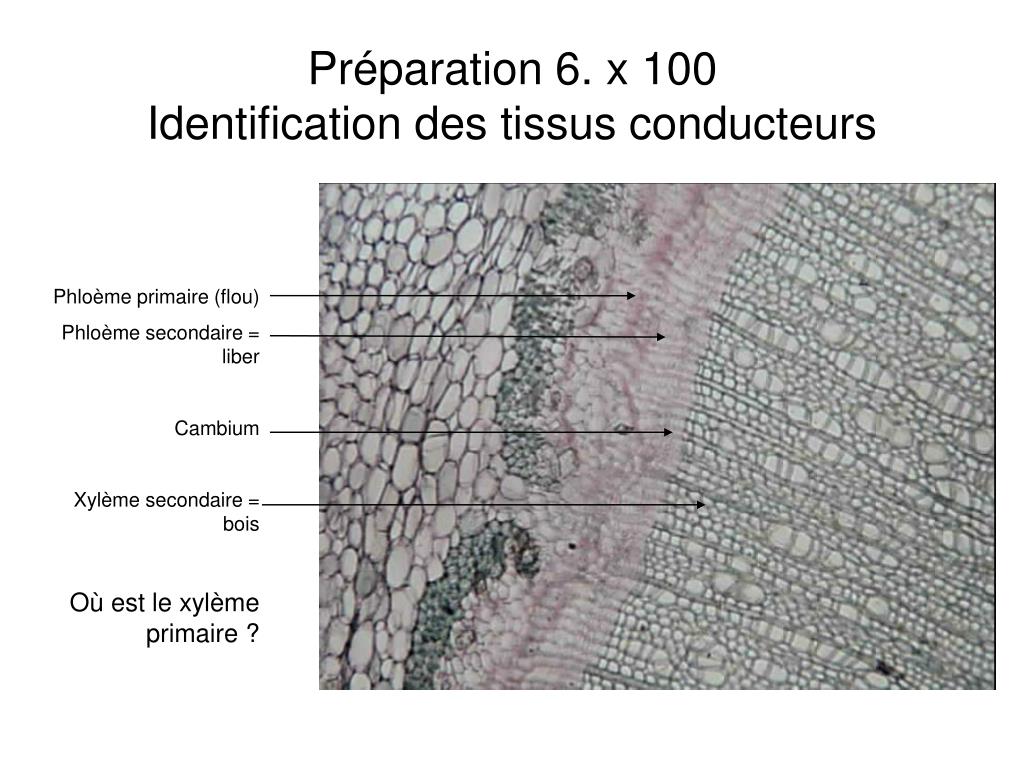

Préparation 6. x 100Identification des tissus conducteurs

Phloème primaire (flou)

Phloème secondaire = liber

Cambium

Xylème secondaire = bois

Où est le xylème primaire ?

pr paration 6 x 100 a la recherche du xyl me primaire
Préparation 6. x 100A la recherche du xylème primaire

Xylème secondaire (cellules alignées)

Xylème primaire

Détail sur la diapo suivante

pr paration 6 x 400 a la recherche du xyl me primaire d tail

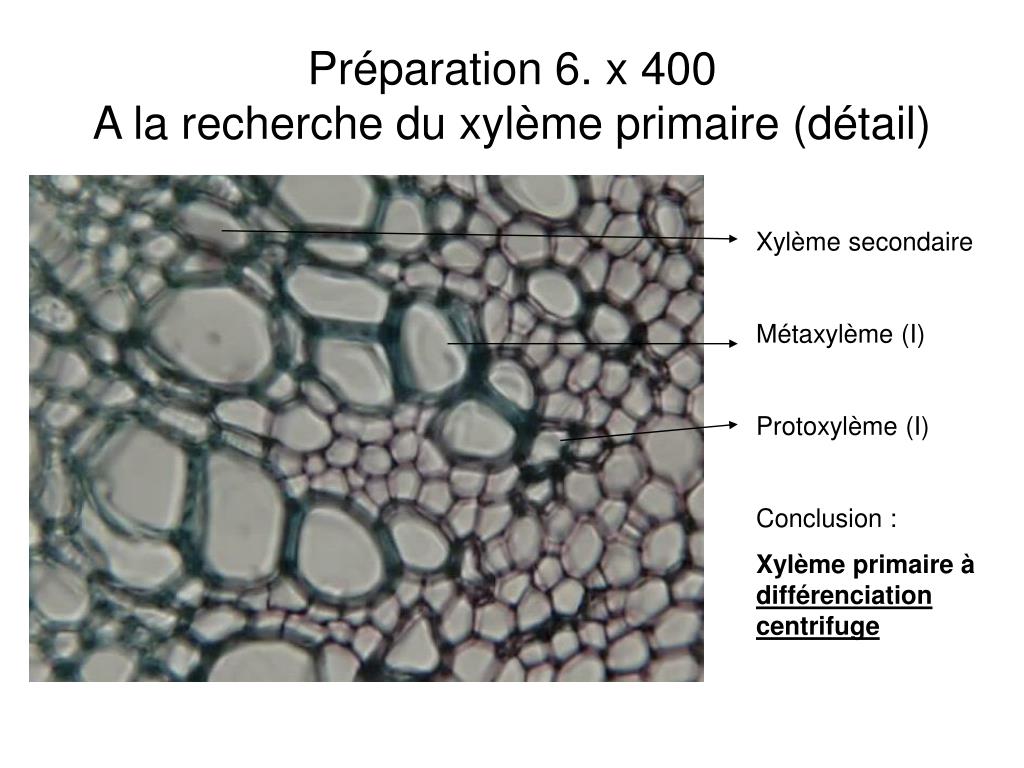

Préparation 6. x 400A la recherche du xylème primaire (détail)

Xylème secondaire

Métaxylème (I)

Protoxylème (I)

Conclusion :

Xylème primaire à différenciation centrifuge

pr paration 6
Préparation 6.

X 40

CT de tige ligneuse de Dicotylédone (tige de Marronnier)

pr paration 7 x40

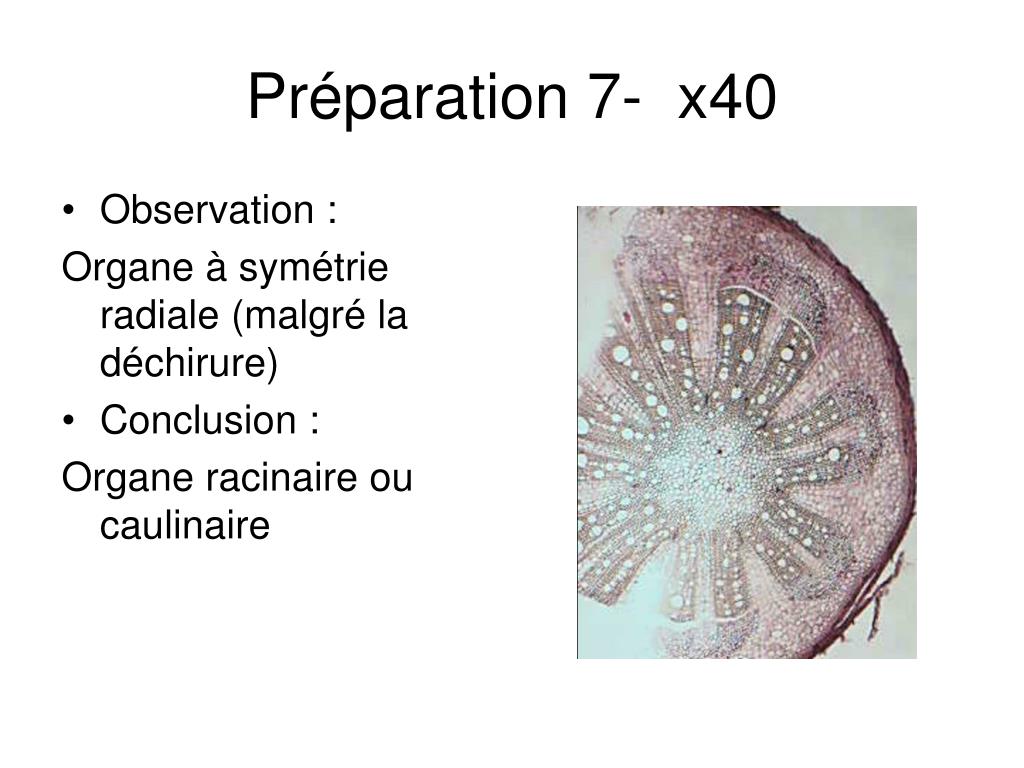

Préparation 7- x40
  • Observation :

Organe à symétrie radiale (malgré la déchirure)

  • Conclusion :

Organe racinaire ou caulinaire

pr paration 7 r gion corticale x100

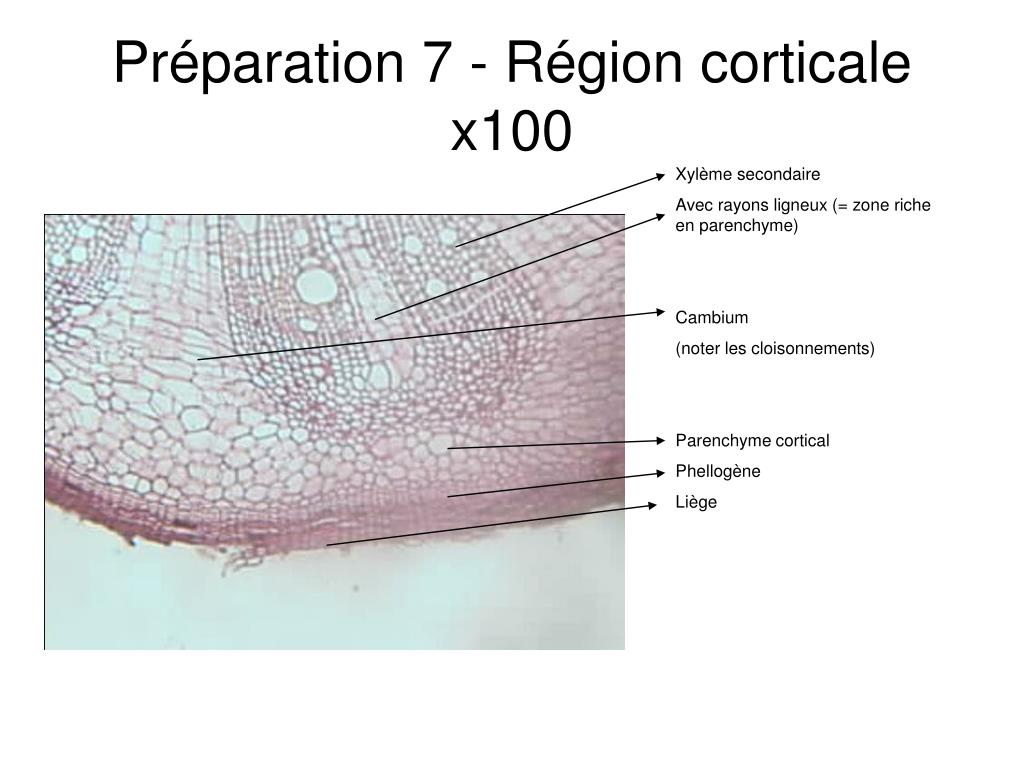

Préparation 7 - Région corticale x100

Xylème secondaire

Avec rayons ligneux (= zone riche en parenchyme)

Cambium

(noter les cloisonnements)

Parenchyme cortical

Phellogène

Liège

pr paration 7 r gion centrale x100 a la recherche du xyl me primaire

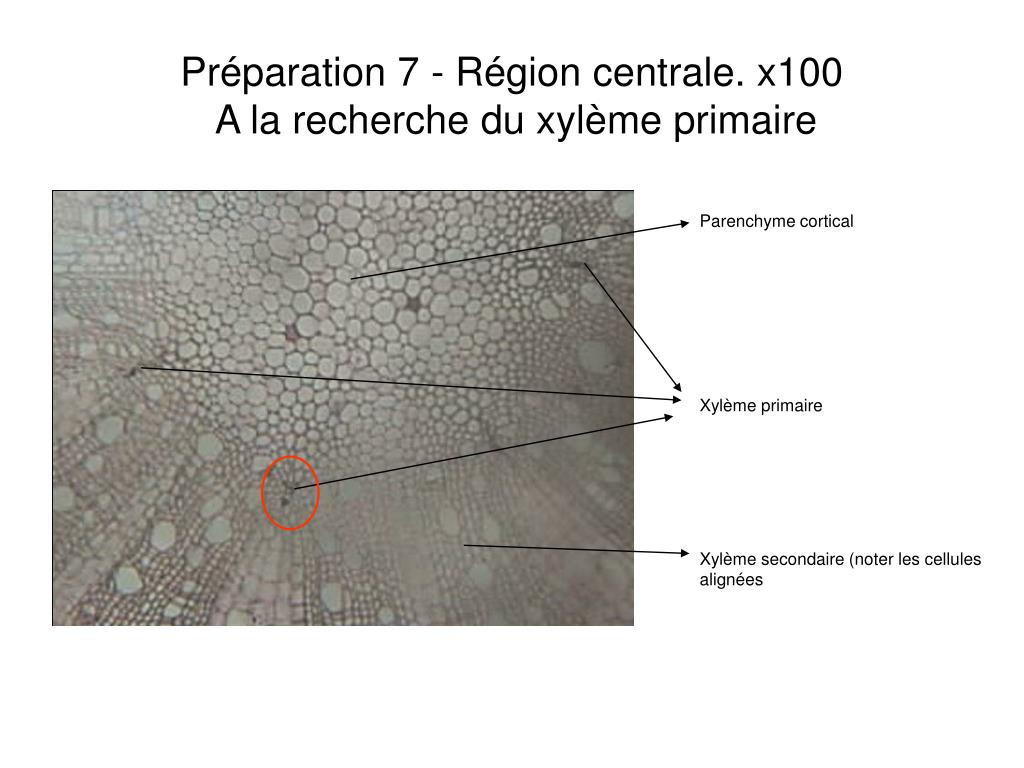

Préparation 7 - Région centrale. x100 A la recherche du xylème primaire

Parenchyme cortical

Xylème primaire

Xylème secondaire (noter les cellules alignées

pr paration 7 r gion centrale x400

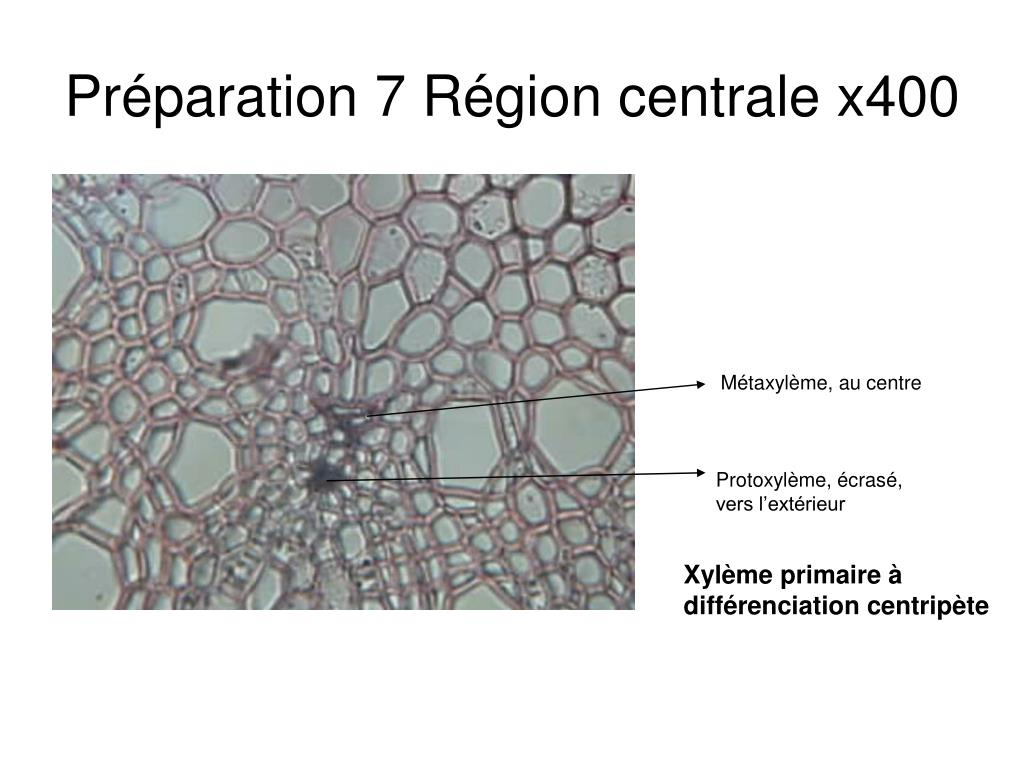

Préparation 7 Région centrale x400

Métaxylème, au centre

Protoxylème, écrasé, vers l’extérieur

Xylème primaire à différenciation centripète

pr paration 7 r gion centrale x4001

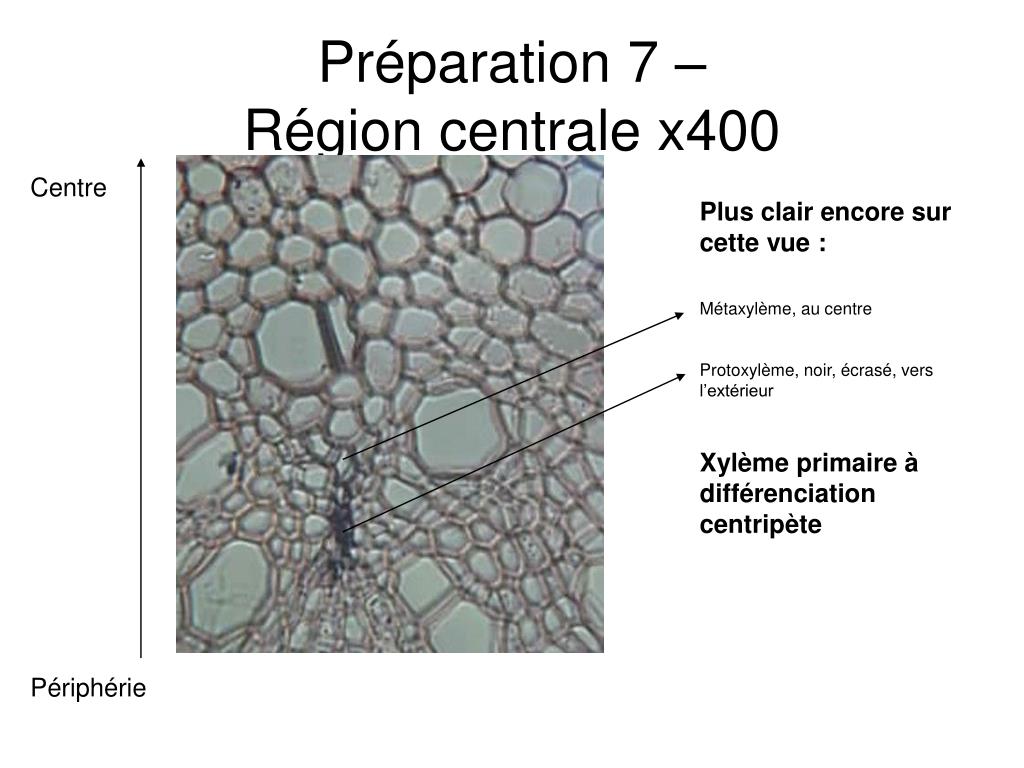

Préparation 7 – Région centrale x400

Centre

Plus clair encore sur cette vue :

Métaxylème, au centre

Protoxylème, noir, écrasé, vers l’extérieur

Xylème primaire à différenciation centripète

Périphérie

pr paration 7 conclusions

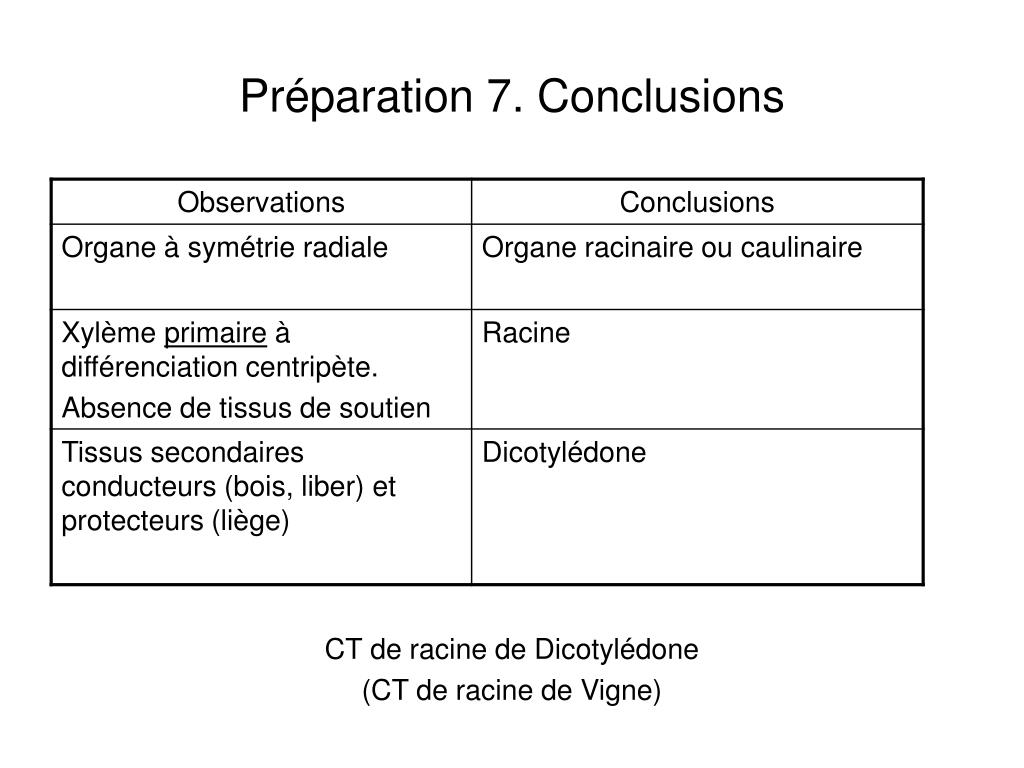

Préparation 7. Conclusions

CT de racine de Dicotylédone

(CT de racine de Vigne)

pr paration 8 x 40

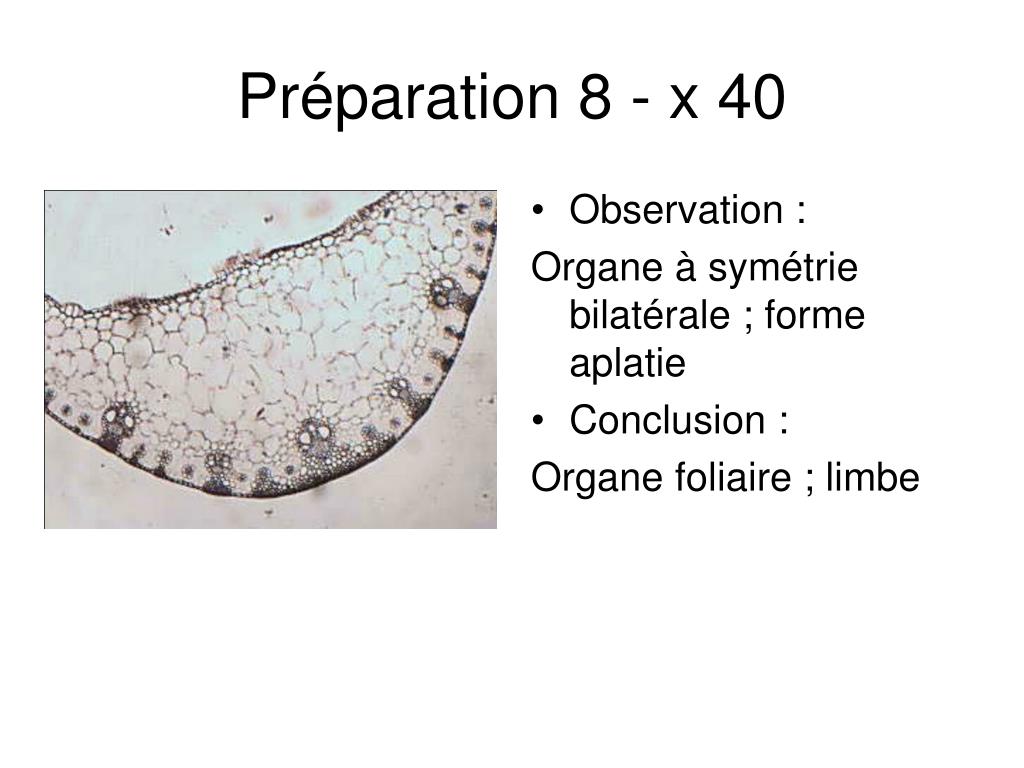

Préparation 8 - x 40
  • Observation :

Organe à symétrie bilatérale ; forme aplatie

  • Conclusion :

Organe foliaire ; limbe

pr paration 8 identification des tissus x100

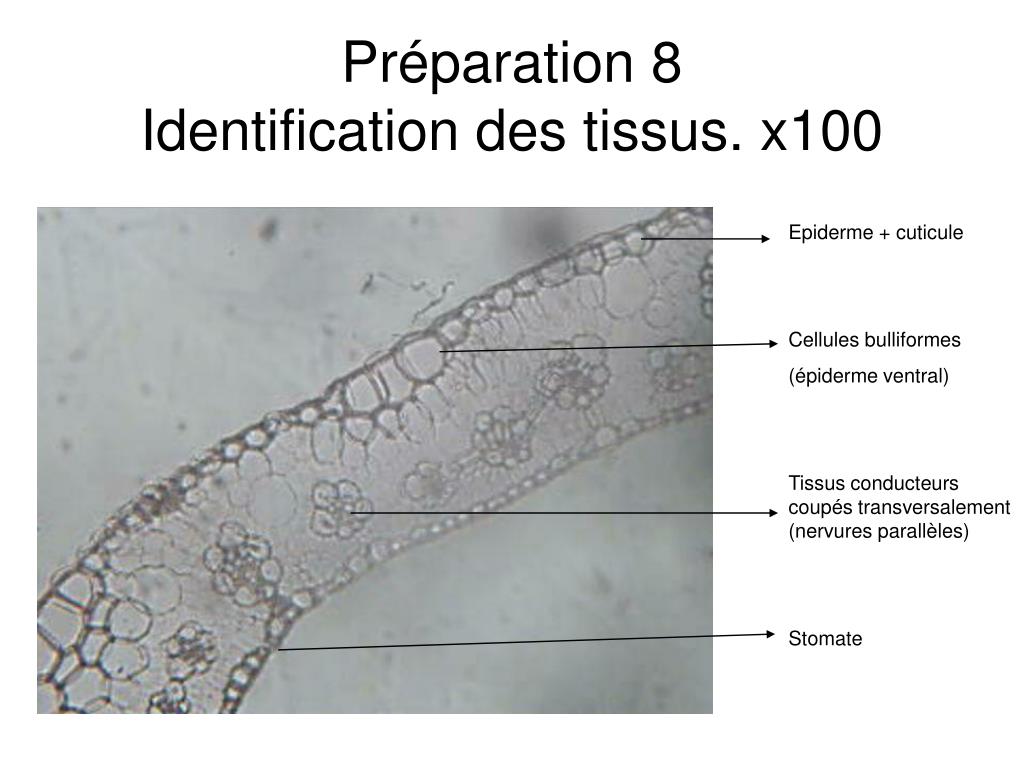

Préparation 8 Identification des tissus. x100

Epiderme + cuticule

Cellules bulliformes

(épiderme ventral)

Tissus conducteurs coupés transversalement (nervures parallèles)

Stomate

pr paration 8 x100 d tail des tissus conducteurs
Préparation 8 – x100 Détail des tissus conducteurs.

Protoxylème

(pointe la face ventrale)

Métaxylème

Phloème

Gaine périvasculaire

Sclérenchyme

Epiderme dorsal

Stomate

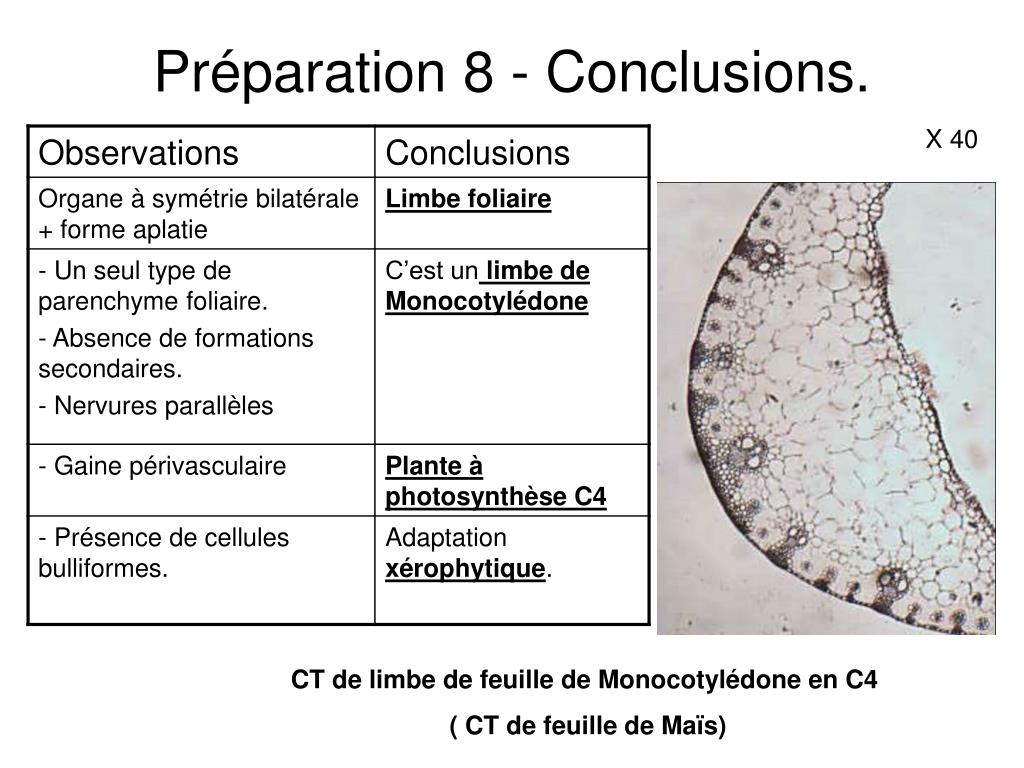

pr paration 8 conclusions
Préparation 8 - Conclusions.

X 40

CT de limbe de feuille de Monocotylédone en C4

( CT de feuille de Maïs)

pr paration 9 x 40

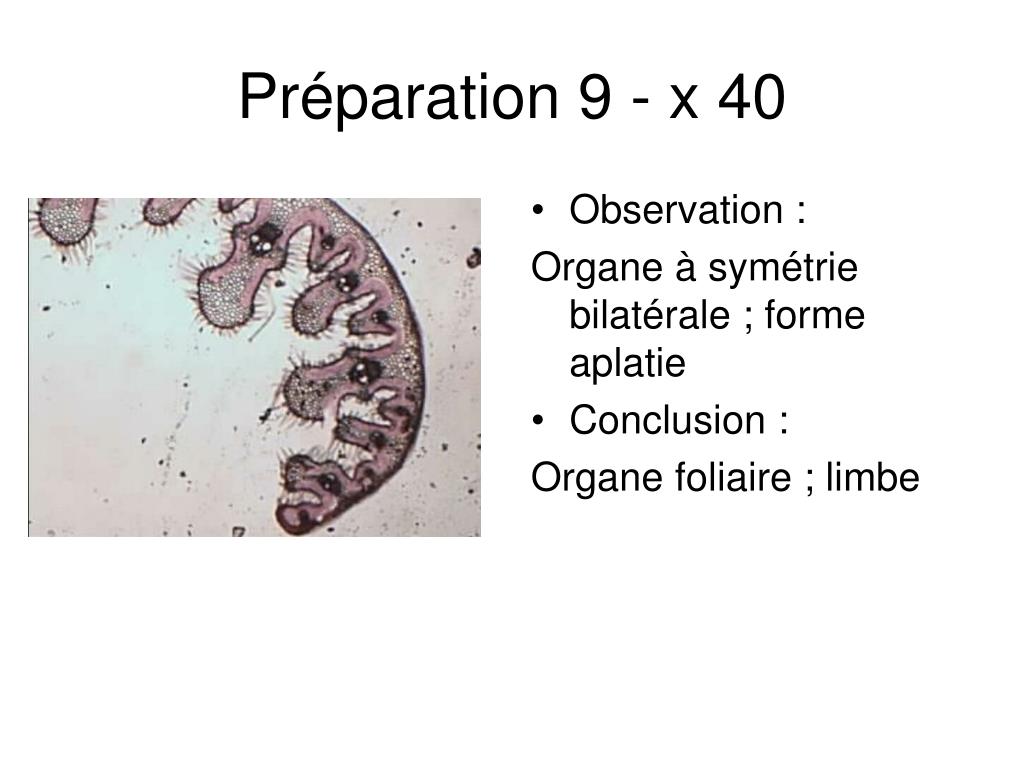

Préparation 9 - x 40
  • Observation :

Organe à symétrie bilatérale ; forme aplatie

  • Conclusion :

Organe foliaire ; limbe

pr paration 9 x 40 orientation de la pr paration
Préparation 9 - x 40 Orientation de la préparation.

Face dorsale

Métaxylème (gros vaisseaux)

Protoxylème (indique la face ventrale)

Face ventrale

pr paration 9 x 400 identification des tissus
Préparation 9 - x 400Identification des tissus

Epiderme dorsal + cuticule épaisse

Collenchyme (sous-épidermique)

Cellules bulliformes

Epiderme ventral+ cuticule épaisse

Phloème (indique la face dorsale)

Xylème (indique la face ventrale)

Poils épidermiques

Parenchyme

pr paration 9 conclusions
Préparation 9 - Conclusions.

X 40

CT de limbe de feuille de Monocotylédone xérophytique

( CT de feuille d’Oyat = Gourbet)

pr paration 10 x40

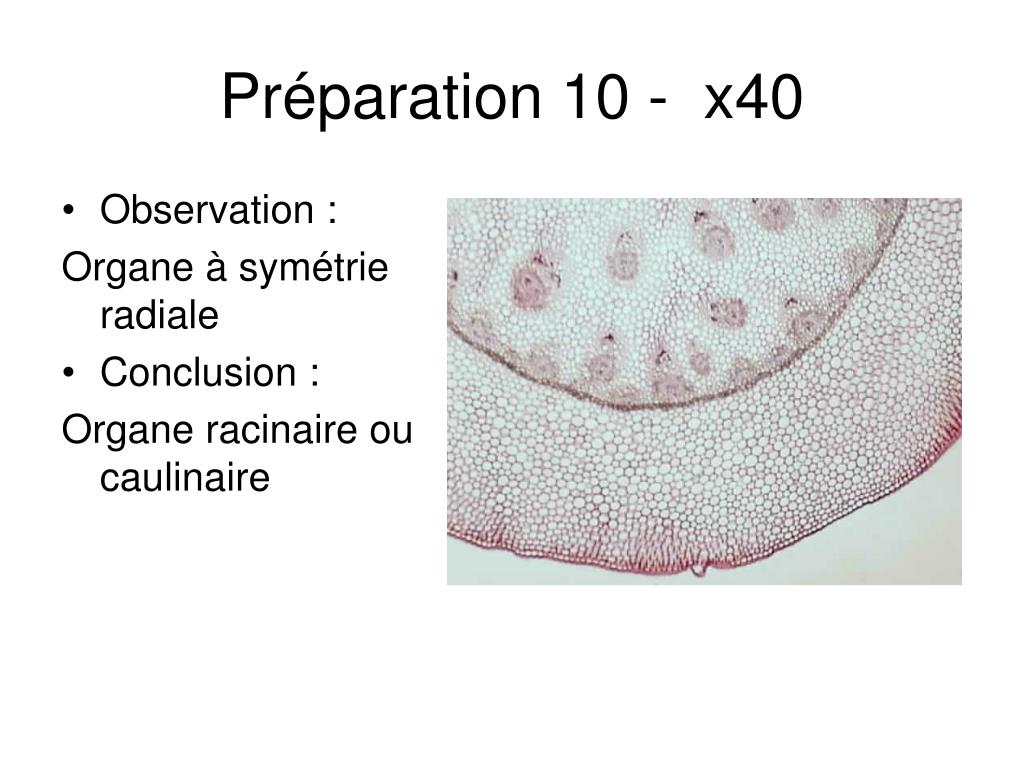

Préparation 10 - x40
  • Observation :

Organe à symétrie radiale

  • Conclusion :

Organe racinaire ou caulinaire

pr paration 10 disposition des tissus conducteurs
Préparation 10 Disposition des tissus conducteurs

Plusieurs cercles de faisceaux criblo-vasculaires

Conclusion : c’est une tige de Monocotylédone

Parenchyme médullaire

Parenchyme cortical

?

pr paration 10 limite entre les zones corticale et m dullaire
Préparation 10 Limite entre les zones corticale et médullaire

Parenchyme cortical

Endoderme à épaississements en U

Parenchyme médullaire

Protoxylème (écrasé, noir)

Métaxylème

Phloème

pr paration 10 conclusions

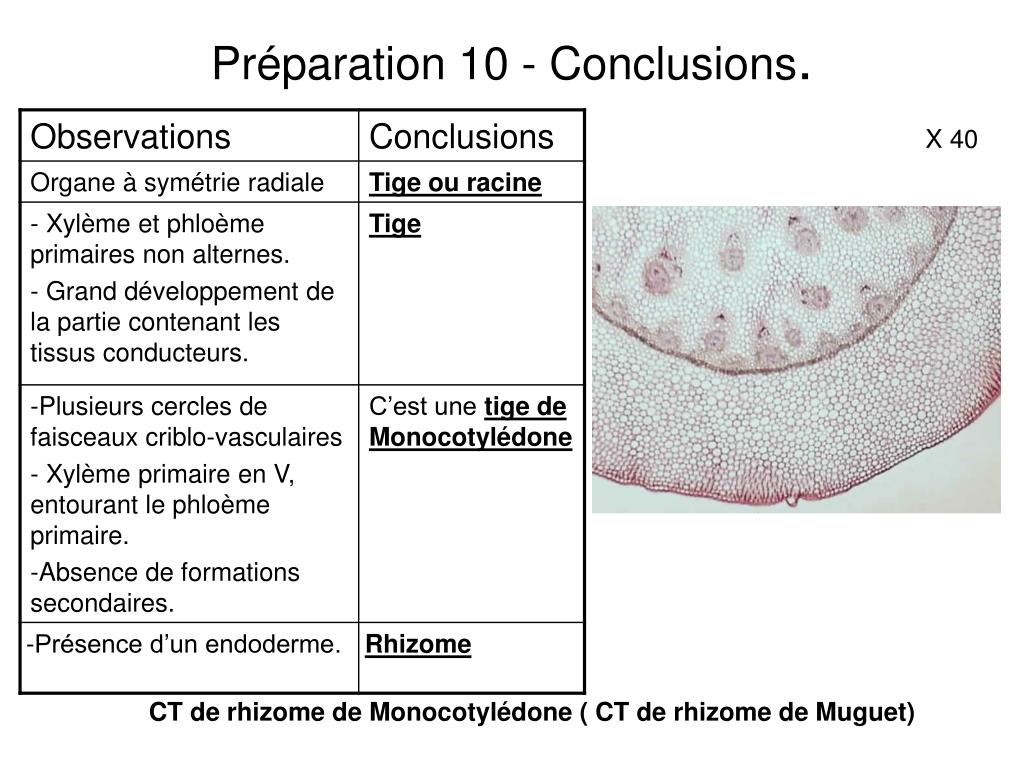

Préparation 10 - Conclusions.

X 40

CT de rhizome de Monocotylédone ( CT de rhizome de Muguet)

pr paration 11 x 40

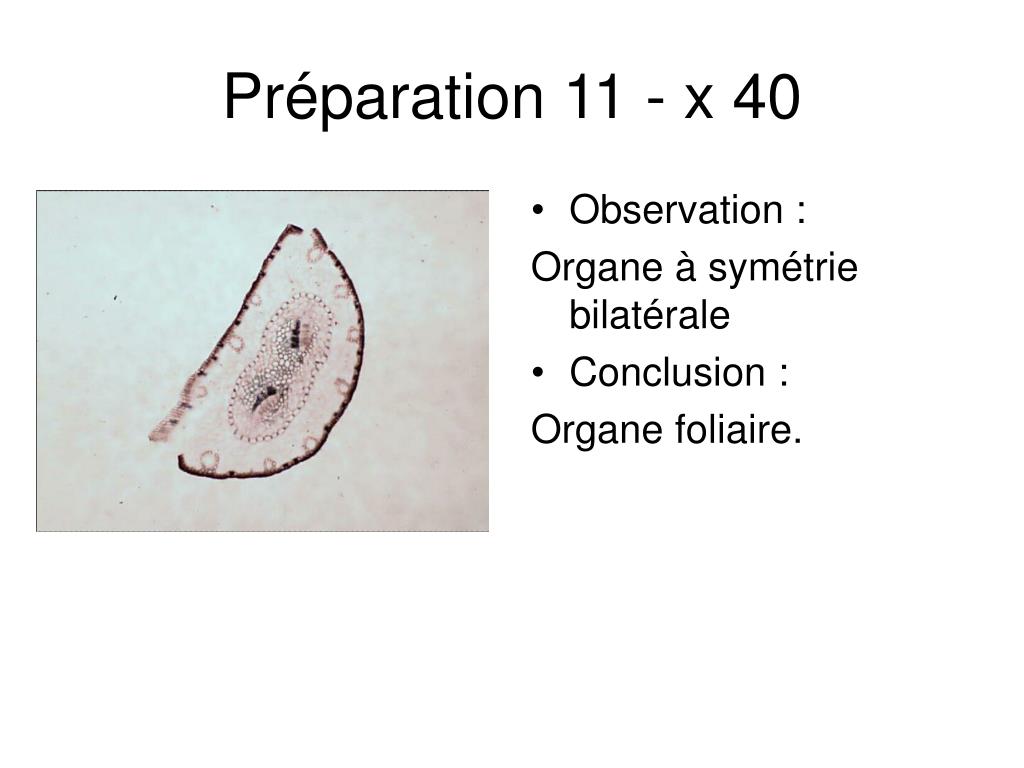

Préparation 11 - x 40
  • Observation :

Organe à symétrie bilatérale

  • Conclusion :

Organe foliaire.

pr paration 11 identification des tissus x 100

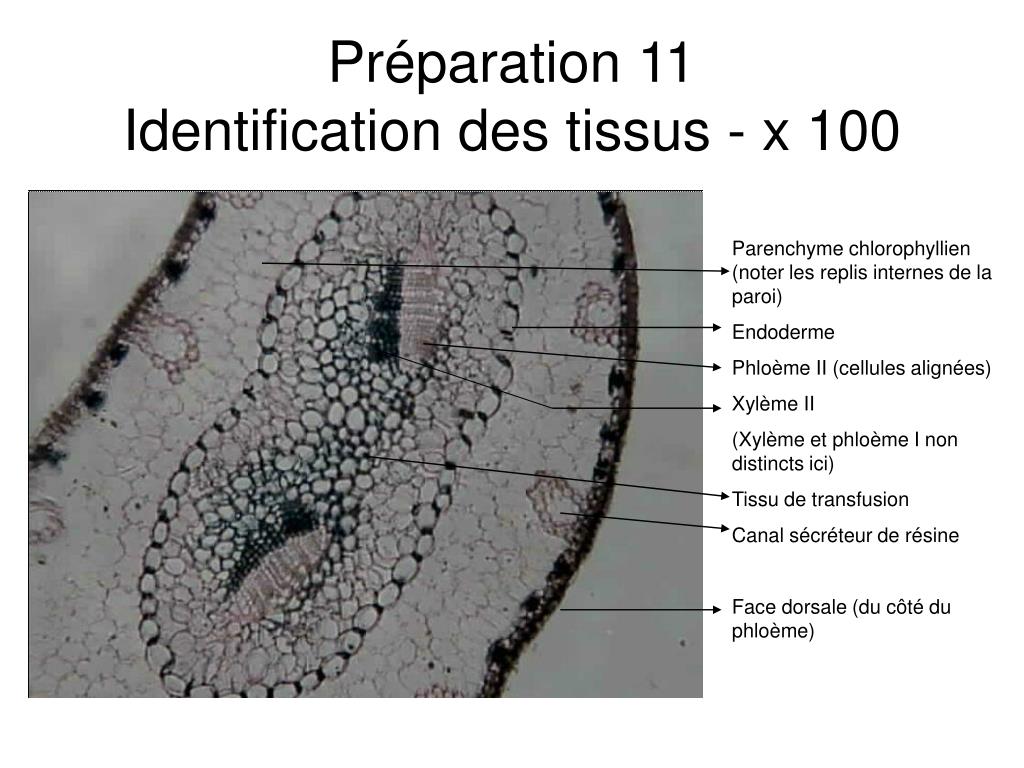

Préparation 11Identification des tissus - x 100

Parenchyme chlorophyllien (noter les replis internes de la paroi)

Endoderme

Phloème II (cellules alignées)

Xylème II

(Xylème et phloème I non distincts ici)

Tissu de transfusion

Canal sécréteur de résine

Face dorsale (du côté du phloème)

pr paration 11 d tail de l piderme
Préparation 11Détail de l’épiderme

Parenchyme chlorophyllien (noter les replis internes de la paroi)

Stomate enfoncé

Épiderme à cuticule épaisse

pr paration 11 d tail de la face ventrale

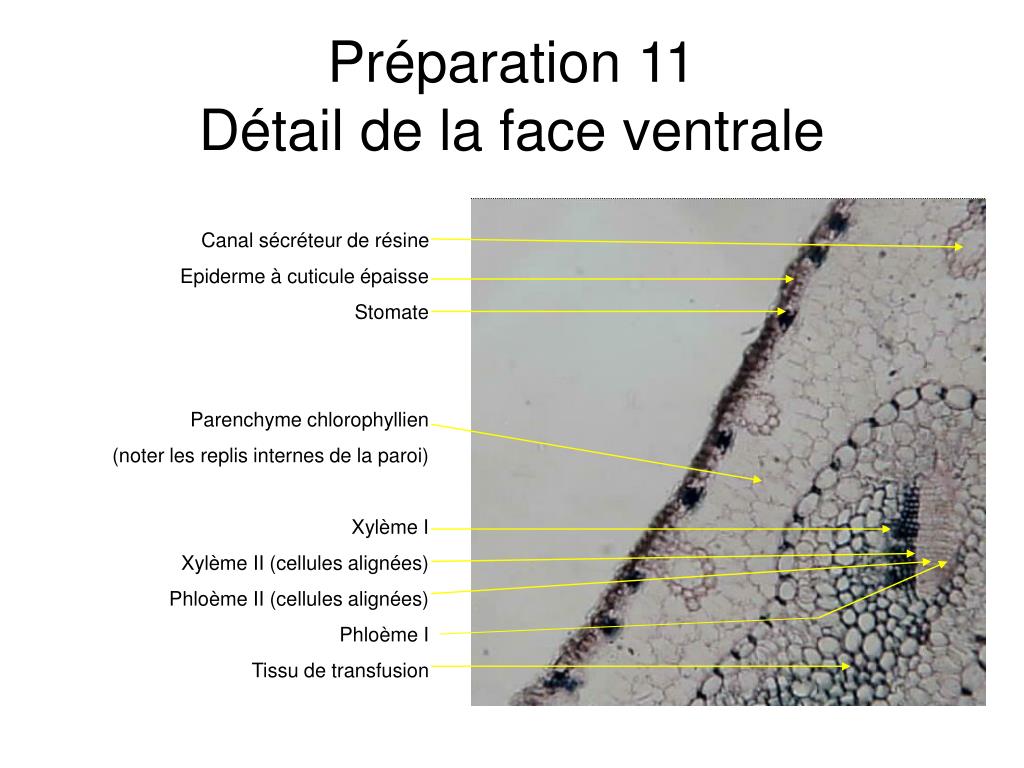

Préparation 11Détail de la face ventrale

Canal sécréteur de résine

Epiderme à cuticule épaisse

Stomate

Parenchyme chlorophyllien

(noter les replis internes de la paroi)

Xylème I

Xylème II (cellules alignées)

Phloème II (cellules alignées)

Phloème I

Tissu de transfusion

pr paration 11 conclusions

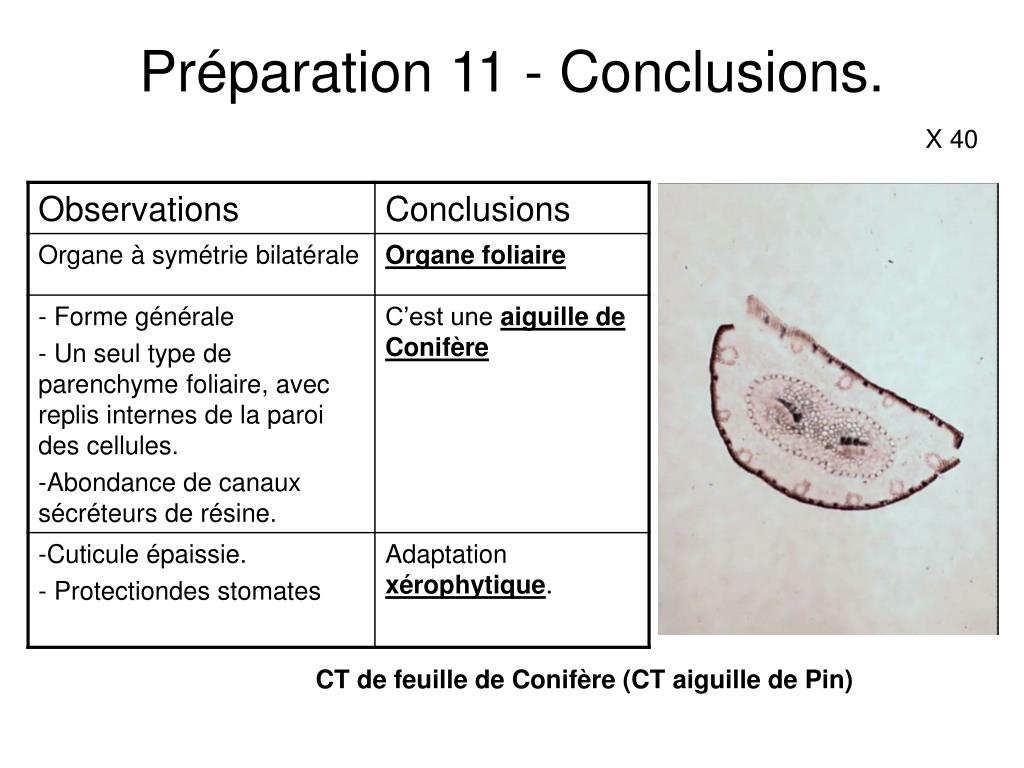

Préparation 11 - Conclusions.

X 40

CT de feuille de Conifère (CT aiguille de Pin)

pr paration 12 x 40
Préparation 12 - x 40
  • Observation :

Organe à symétrie bilatérale ; forme générale arrondie

  • Conclusion :

Organe foliaire ; pétiole.

pr paration 12 identification des tissus x 100
Préparation 12 - Identification des tissus - x 100

Épiderme

Collenchyme( sous-épidermique + parois épaissies)

Parenchyme

Sclérenchyme

Phloème

Xylème secondaire (cellules alignées)

Xylème primaire

Parenchyme médullaire

pr paration 12 d tail des tissus conducteurs x 400
Préparation 12 - Détail des tissus conducteurs x 400

Xylème I

Xylème II

Cambium

(noter les recloisonnements)

Phloème I

(noter les cellules compagnes)

Pas encore de phloème II

pr paration 12 conclusions
Préparation 12 - Conclusions.

X 40

CT de pétiole (Dicotylédone)

(CT pétiole de Marronier)

pr paration 13 x 40
Préparation 13 - x 40
  • Observation :

Organe à symétrie radiale.

  • Conclusion :

Tige ou racine.

pr paration 13 identification des tissus x 100
Préparation 13 Identification des tissus x 100

Ramification coupée obliquement

Endoderme (déchiré)

Péricycle (prolifération cellulaire au niveau de la ramification)

Xylème primaire (2 pôles)

Phloème I entourant le xylème I (mais peu distinct à ce grossissement)

pr paration 13 x 400 d tail des tissus conducteurs
Préparation 13 - x 400. Détail des tissus conducteurs

Endoderme (déchiré)

Péricycle

Protoxylème

Métaxylème

Phloème primaire

(pas vraiment plus net, avec cette mise au point)

pr paration 13 conclusions
Préparation 13 - Conclusions.

X 40

CT de racine de Fougère

(CT de racine de Polypode)

pr paration 14 x 40
Préparation 14 - x 40

Collenchyme

Parenchyme

Cordon vasculaire (= stèle)

pr paration 14 x 100 d tail d une st le
Préparation 14 - x 100Détail d’une stèle

Protoxylème Xylème Protoxylème

mésarche

Gaine

Endoderme

Péricycle

phloème

pr paration 14 x 100 d tail des tissus conducteurs
Préparation 14 - x 100Détail des tissus conducteurs

Gaine

Endoderme

Péricycle

Phloème

Protoxylème

Métaxylème

pr paration 14 conclusions
Préparation 14. Conclusions

C.T de rhizome de Fougère

(Rhizome de Polypode)

pr paration 15 x 40
Préparation 15 - x 40
  • Observation : organe à symétrie radiale.
  • Conclusion : tige ou racine.
  • Observation : bois homoxylé.
  • Conclusion : organe de Conifère.
pr paration 15 x 100 d tail des tissus corticaux
Préparation 15 - x 100Détail des tissus corticaux

Xylème secondaire (notez l’alignement des cellules)

Cambium

Phloème secondaire

Parenchyme cortical

Assise génératrice subérophellodermique = phellogène

Liège (quelques assises cellulaires)

pr paration 15 x 100 d tail de la r gion centrale
Préparation 15 - x 100Détail de la région centrale

Xylème secondaire (cellules alignées)

Xylème primaire (cellules non alignées)

pr paration 15 x 400 d tail de la r gion centrale
Préparation 15 - x 400Détail de la région centrale

Xylème secondaire (cellules alignées)

Métaxylème (cellules de gros diamètre) vers le centre

Protoxylème (cellules de petit diamètre, écrasées) vers l’extérieur

pr paration 15 conclusions
Préparation 15 - Conclusions

C.T. de racine de Conifère

(C.T. de racine de Pin)

pr paration 16 x 40
Préparation 16 - x 40
  • Observation : organe à symétrie radiale.
  • Conclusion : tige ou racine.
  • Observation : bois homoxylé.
  • Conclusion : organe de Conifère.
pr paration 16 x 40 identification des tissus
Préparation 16 - x 40Identification des tissus

Parenchyme cortical

Canal sécréteur de résine

Liber = phloème secondaire

Cambium

Bois homoxylé = xylème secondaire

Phellogène

Liège

Xylème primaire

pr paration 16 x 100 d tail de la r gion centrale
Préparation 16 - x 100Détail de la région centrale

Protoxylème interne (pointe)

Métaxylème externe (amas noir plus large)

Canal sécréteur de résine

Bois homoxylé

pr paration 16 conclusions
Préparation 16 - Conclusions

1

2

3

C.T. de tige de Conifère

(C.T. de tige de Pin)
