第四讲显示接口技术 模块四：单片机接口技术——显示接口

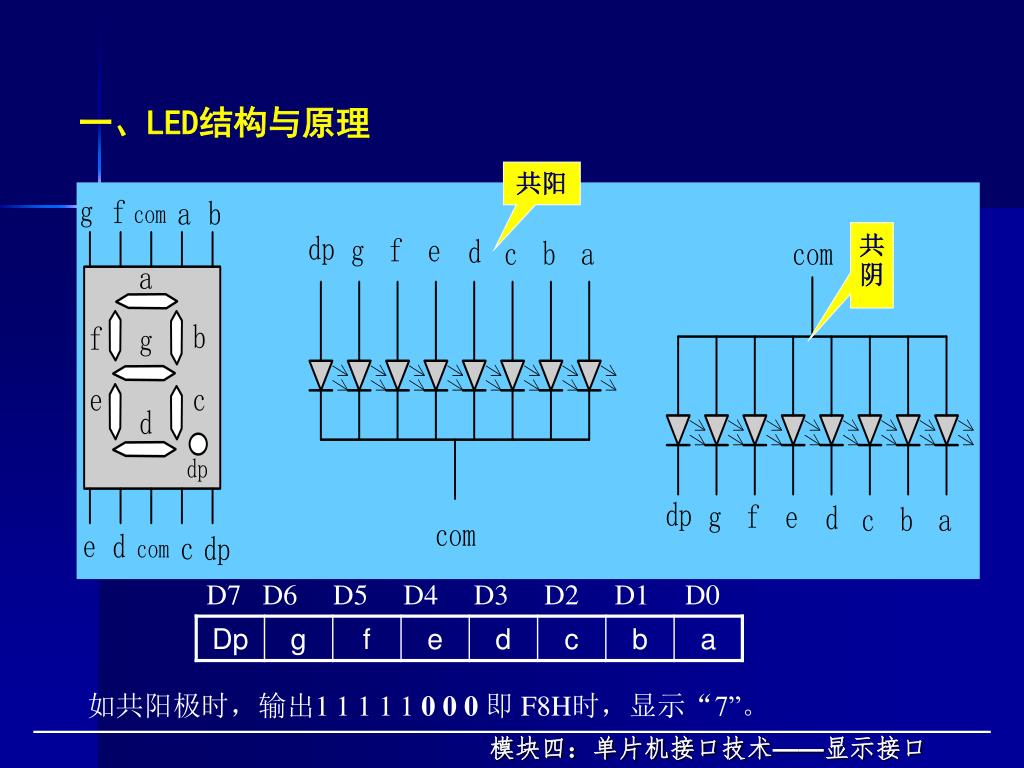

一、LED结构与原理 共阳共阴 D7 D6 D5 D4 D3 D2 D1 D0 如共阳极时，输出1 1 1 1 1 0 0 0 即 F8H时，显示“7”。模块四：单片机接口技术——显示接口

怎样测量数码管引脚，分共阴和共阳? 找公共端（共阴或共阳端）首先，用万用表的黑表笔和红表笔接在IED的任意2个脚上，（组合有很多，但总有一个LED会发光的找到一个就够了），然后红表笔不动，用黑表笔逐个碰剩下的脚，如果有多个段（一般是8个）亮，那它就是共阴的。相反黑表笔不动，红表笔逐个碰剩下的脚，如果有多个段（一般是8个亮）亮，那它就是共阳的，且表笔不动的那个端就是LED的公共端．

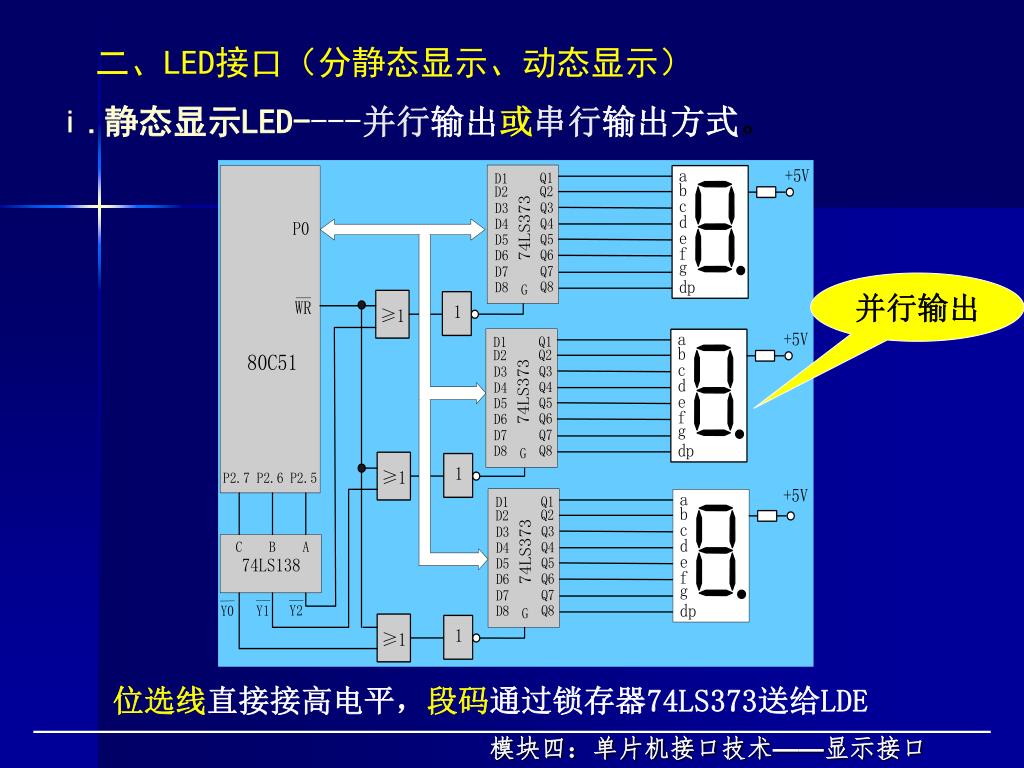

二、LED接口（分静态显示、动态显示） ⅰ.静态显示LED----并行输出或串行输出方式。并行输出位选线直接接高电平，段码通过锁存器74LS373送给LDE 模块四：单片机接口技术——显示接口

串行输出的静态显示电路 模块四：单片机接口技术——显示接口

优点：编程简单，显示亮度高，占用CPU少． • 缺点：占用I/O端口多，硬件电路复杂．　如：驱动5个数码管静态显示则需要5×8＝40根I/O端口来驱动，要知道一个89Ｃ51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。模块四：单片机接口技术——显示接口

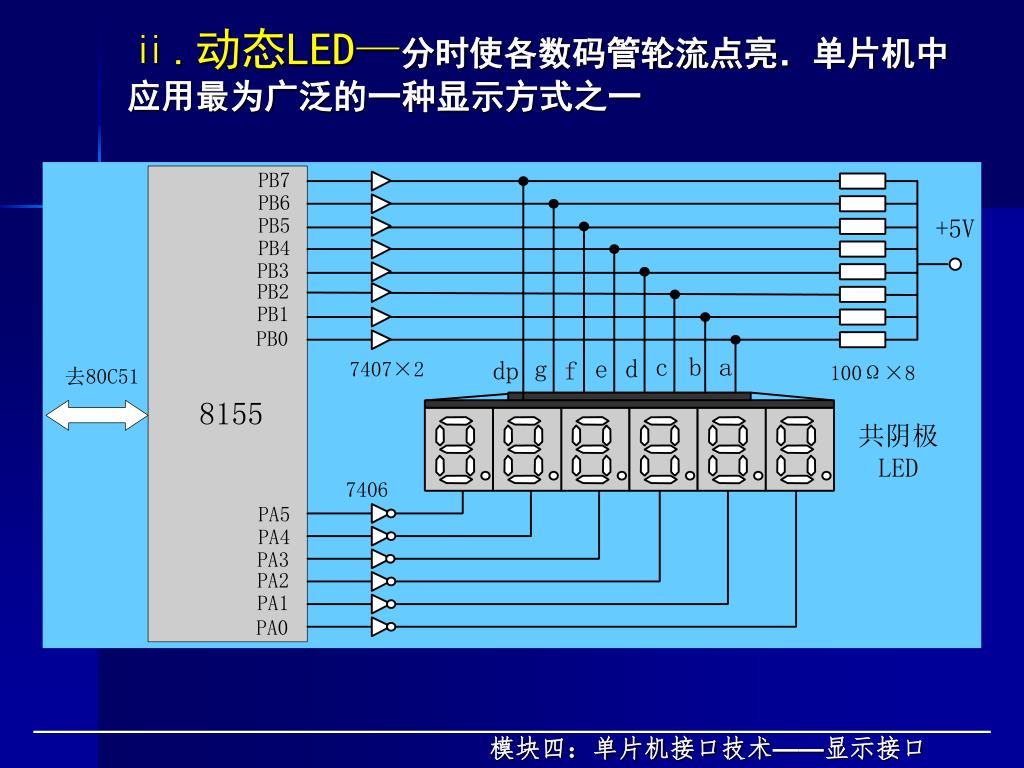

ⅱ.动态LED—分时使各数码管轮流点亮．单片机中应用最为广泛的一种显示方式之一ⅱ.动态LED—分时使各数码管轮流点亮．单片机中应用最为广泛的一种显示方式之一模块四：单片机接口技术——显示接口

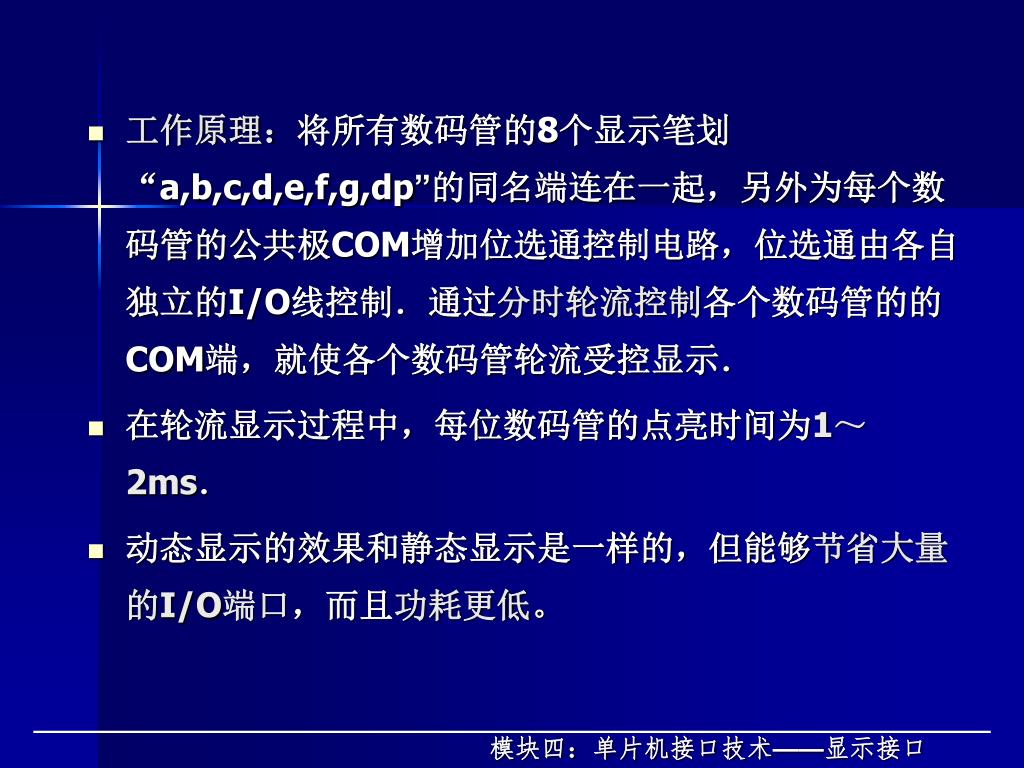

工作原理：将所有数码管的8个显示笔划“a,b,c,d,e,f,g,dp”的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制．通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示．工作原理：将所有数码管的8个显示笔划“a,b,c,d,e,f,g,dp”的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制．通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示． • 在轮流显示过程中，每位数码管的点亮时间为1～2ms． • 动态显示的效果和静态显示是一样的，但能够节省大量的I/O端口，而且功耗更低。模块四：单片机接口技术——显示接口

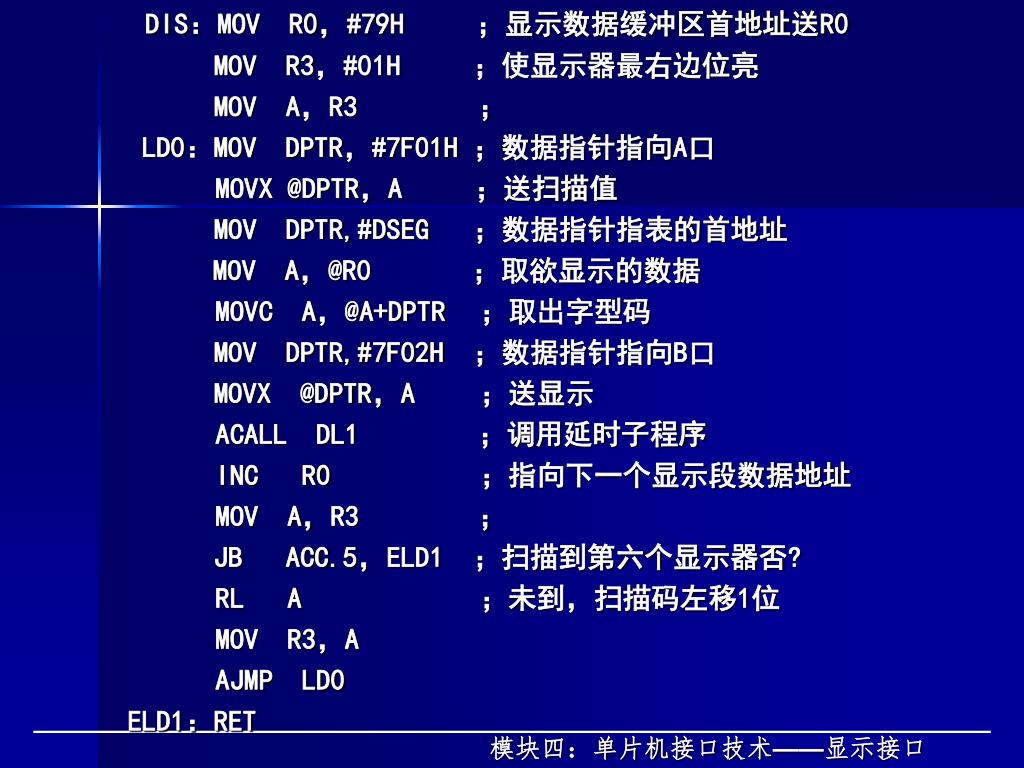

DIS：MOV R0，#79H ；显示数据缓冲区首地址送R0 MOV R3，#01H ；使显示器最右边位亮 MOV A，R3 ； LD0：MOV DPTR，#7F01H ；数据指针指向A口 MOVX @DPTR，A ；送扫描值 MOV DPTR,#DSEG ；数据指针指表的首地址 MOV A，@R0 ；取欲显示的数据 MOVC A，@A+DPTR ；取出字型码 MOV DPTR,#7F02H ；数据指针指向B口 MOVX @DPTR，A ；送显示 ACALL DL1 ；调用延时子程序 INC R0 ；指向下一个显示段数据地址 MOV A，R3 ； JB ACC.5，ELD1 ；扫描到第六个显示器否? RL A ；未到，扫描码左移1位 MOV R3，A AJMP LD0 ELD1：RET 模块四：单片机接口技术——显示接口

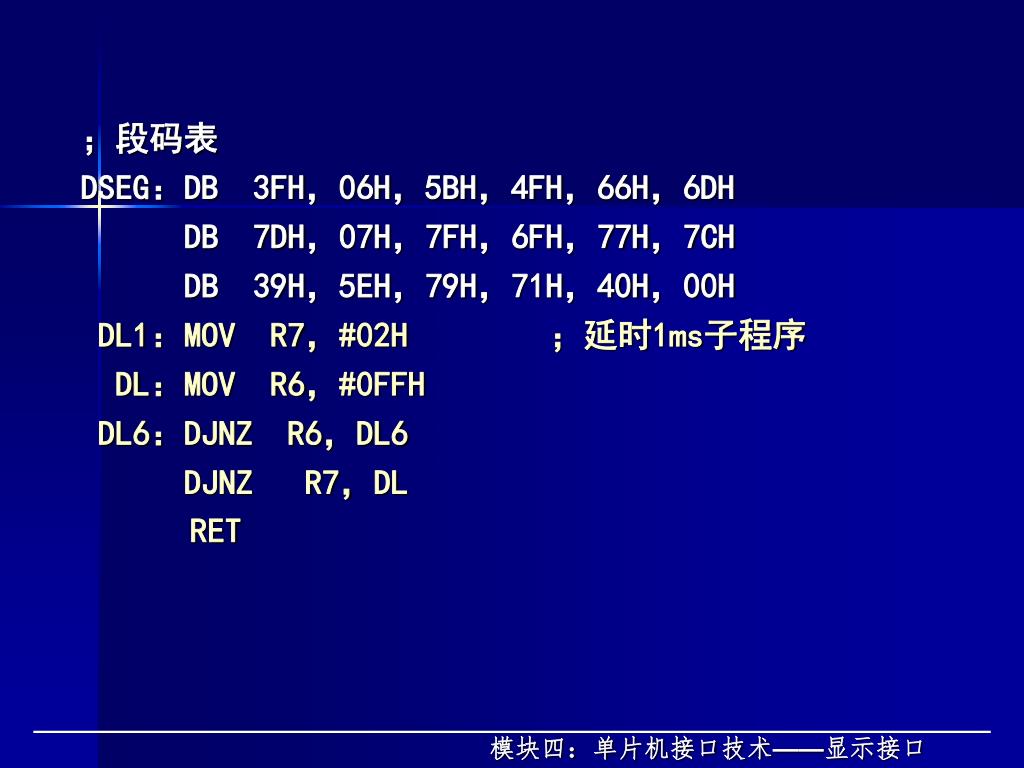

；段码表 DSEG：DB 3FH，06H，5BH，4FH，66H，6DH DB 7DH，07H，7FH，6FH，77H，7CH DB 39H，5EH，79H，71H，40H，00H DL1：MOV R7，#02H ；延时1ms子程序 DL：MOV R6，#0FFH DL6：DJNZ R6，DL6 DJNZ R7，DL RET 模块四：单片机接口技术——显示接口

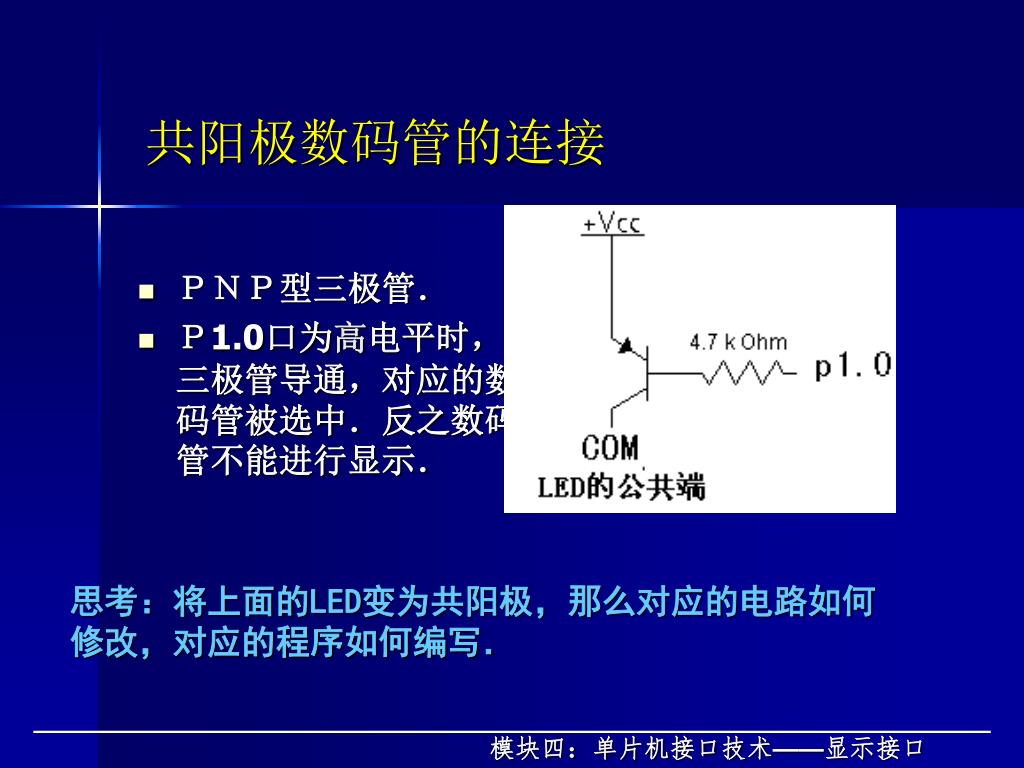

共阳极数码管的连接 • ＰＮＰ型三极管． • Ｐ1.0口为高电平时，三极管导通，对应的数码管被选中．反之数码管不能进行显示．思考：将上面的LED变为共阳极，那么对应的电路如何修改，对应的程序如何编写．模块四：单片机接口技术——显示接口
