ว 30131 เคมีพื้นฐาน พันธะเคมี

ว 30131 เคมีพื้นฐาน พันธะเคมี. 1. นายศราวุทธ แสงอุไร ครูวิชาการสาขาเคมี โรงเรียนมหิดลวิทยานุสรณ์. วันที่ 28 กรกฎาคม 2552. รูปร่างโมเลกุล VSEPR. VSEPR Background. ความรู้เดิมที่เราทราบคือลักษณะของอิเล็กตรอนคู่ในโครงสร้างลิวอิสสามารถแบ่งได้เป็นสองลักษณะคือ

lacey-randolph
Download Presentation

ว 30131 เคมีพื้นฐาน พันธะเคมี

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

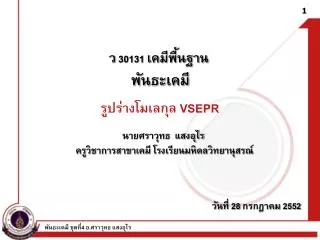

  1. ว30131 เคมีพื้นฐานพันธะเคมี 1 นายศราวุทธ แสงอุไร ครูวิชาการสาขาเคมี โรงเรียนมหิดลวิทยานุสรณ์ วันที่ 28 กรกฎาคม 2552 พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร รูปร่างโมเลกุล VSEPR

  2. VSEPR Background • ความรู้เดิมที่เราทราบคือลักษณะของอิเล็กตรอนคู่ในโครงสร้างลิวอิสสามารถแบ่งได้เป็นสองลักษณะคือ • electron pairs: bonding and lone. • The Lewis Dot Structure สามารถบอกเราถึงพันธะภายใน โมเลกุล แต่ไม่ได้บอกถึงลักษณะโรงสร้างทางgeometry? Valence Shell Electron Pair Repulsion (VSEPR). 3D structure is determined by minimizing repulsion of electron pairs. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  3. VSEPR Background • Example: CH4 • ในการพิจารณาแรงผลักระหว่างbondingและlone pairs เพื่อให้ได้รูปร่างที่มีแรงผลักกันน้อยที่สุด Lewis Structure VESPR Structure พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  4. VSEPR Background • Example: NH3 (both bonding and lone pairs). Lewis Structure VSEPR Structure พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  5. VSEPR Background • จากภาพตัวอย่างดังกล่าว เราจึงมีวิธีในการที่จะบอกรูปร่างของโมเลกุลสารได้ดังนี้ 1. เขียนโครงสร้าง Lewis Dot Structure 2. ปรับหรือจัดตำแหน่งของ bonding/lone electron pairs เพื่อให้ได้โครงสร้างที่มีแรงผลักระหว่างอิเล็กตรอนน้อยที่สุด space such that repulsions are minimized. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  6. การทดลองเรื่อง การจัดตัวของลูกโป่งกับรูปร่างโมเลกุล • จุดประสงค์ • 1. สำรวจตรวจสอบการจัดตัวของลูกโป่งกับรูปร่างโมเลกุลได้ • 2. อธิบายเปรียบเทียบการจัดตัวของลูกโป่งกับรูปร่างโมเลกุลรูปทรงต่างๆได้ • การปฏิบัติงาน • 1. เป่าลูกโป่ง 6 ลูกให้มีขนาดเท่า ๆ กัน ผูกขั้วไว้ให้แน่น • 2. ผูกลูกโป่งที่เป่าแล้วเข้าด้วยกัน 2 ลูก สังเกตรูปร่างและทิศทางของลูกโป่ง บันทึกผล ผูกลูกโป่งเพิ่มขึ้นเป็น 3 , 4 , 5 และ 6 ลูก โดยเพิ่มที่ละลูกตามลำดับ สังเกตรูปร่างและทิศทาง บันทึกผล พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  7. VSEPR Background • Linear Structures: มุมระหว่างพันธะคือ 180° • Example: BeF2 180° พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  8. VSEPR Background • Trigonal Planar Structures: มุมระหว่างพันธะคือ 120° • Example: BF3 120° พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  9. VSEPR Background • Tetrahedral: Any (and every) HCH มุมระหว่าง พันธะคือ~109.5° • Example: CH4 109.5° พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  10. VSEPR Background • Tetrahedral: ทุกพันธะจะทำมุมกัน 109.5° (exactly) ลักษณะและความแตกต่างของความหนาแน่นของbonding and lone pair electron (implies orbitals).ส่งผลให้มุมต่างไป bonding pair lone pair Takes up more space than a bonding pair. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  11. VSEPR Background • Pyramidal: Bond angles are <109.5°, and structure is nonplanar:ที่มี Lone pair ที่อะตอมกลาง 1คู่ • Example: NH3 107° พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  12. VSEPR: Tetrahedral •ตัวอย่างรูปร่างโมเลกุลที่เปลี่ยนไปของ tetrahedral : จากรูปร่าง tetrahedral (109.5°) เทียบกับโมเลกุงของน้ำ: พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  13. VSEPR Comparison of CH4, NH3, and H2O Tetrahedral (trigonal) pyramidal bent The molecules are not tetrahedral (only CH4 is); พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  14. VSEPR shape (PCl5) • Trigonal Bipyramidal, 120° in plane, and two orbitals at 90° to plane: • Example, PCl5: 90° 120° พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  15. VSEPR and Octahedral Shape • Octahedral: all angles are 90°: • Example, SCl6: 90° พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  16. Advanced VSEPR • Square Planar versus “See Saw” See Saw Square Planar No dipole moment พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  17. Advanced VSEPR • Driving force for last structure was to maximize the angular separation of the lone pairs. Lone Pairs need to have more room and be further from other pairs than bonding pairs. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  18. Advanced VSEPR Applications • VESPR and resonance structures. Must look at VESPR structures for all resonance species to predict molecular properties. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  19. VSEPR • Provide the Lewis dot and VESPR structures for CF2Cl2. Does it have a dipole moment? 32 e- Tetrahedral พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  20. VSEPR and more molecules พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  21. VSEPR and more molecules • ในการเขียนสัญลักษณ์ของรูปร่างโมเลกุล • ให้ A คือจำนวนอะตอมกลาง • ให้ X คือจำนวนกลุ่มอิเล็กตรอนคู่ร่วมพันธะรอบ • ให้ E คือจำนวนกลุ่มอิเล็กตรอนคู่โดดเดี่ยวรอบอะตอมกลาง • อะตอมกลาง พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  22. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  23. พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

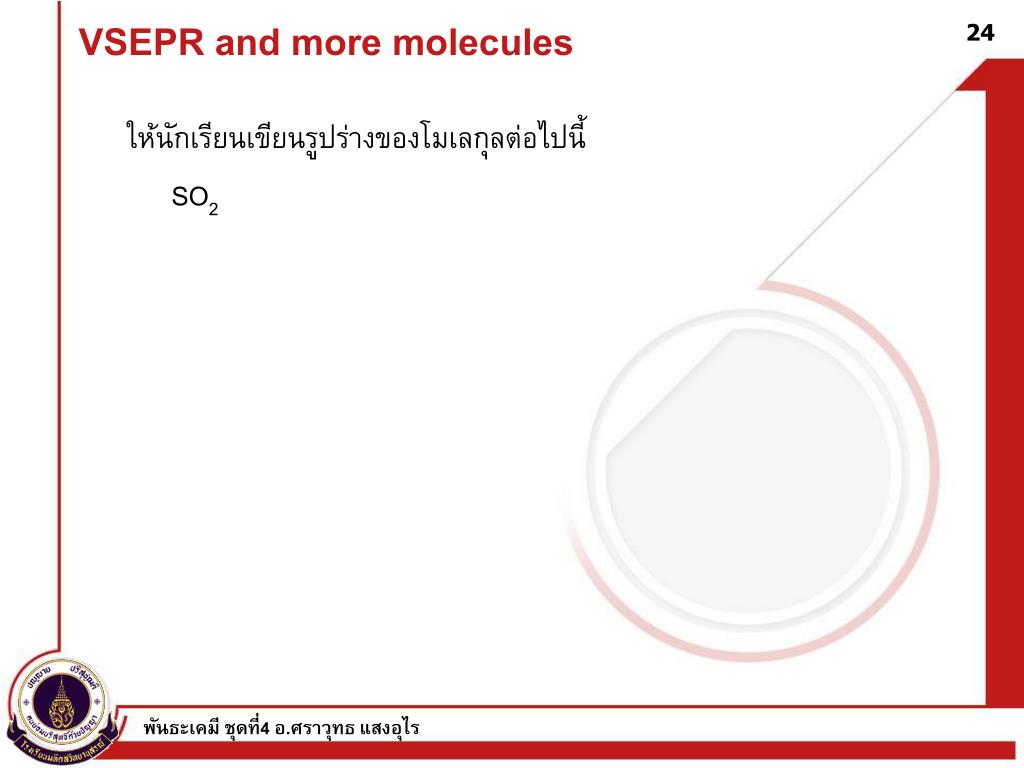

  24. VSEPR and more molecules • ให้นักเรียนเขียนรูปร่างของโมเลกุลต่อไปนี้ • SO2 พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร

  25. แหล่งอ้างอิง • Martin S. Silberberg, Chemistry: The Molecular Nature of Matter and Change, McGraw-Hill Higher Education, 2004 • Raymond Chang, Chemistry, Williams College, McGraw-Hill Higher Education, 2002 พันธะเคมี ชุดที่4 อ.ศราวุทธ แสงอุไร
