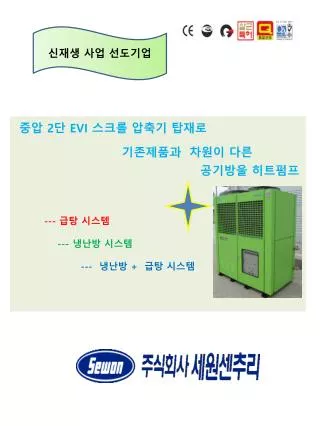

  1. 신재생 사업 선도기업 중압 2단 EVI 스크롤 압축기 탑재로 기존제품과 차원이 다른 공기방울 히트펌프 --- 급탕 시스템 --- 냉난방 시스템 --- 냉난방 + 급탕 시스템

  2. 기존제품과 차원이 다른 공기방울 냉난방기 외형도 (15HP) 기종명: S/W-EVI- CH-015HP 외형치수 : (L*W*H) 1900*1000*2100

  3. 방울 중압 사이클의 공기방울 중압 2단 사이클의 특징 분 기존제품과 차원이 다른 공기방울 중압 2단 스크롤압축기 원리와 특징 공기방울 중압 2단 사이클의 원리와 특징 고압가스 토출 저압가스 흡입 * EVI 중압 2단 스크롤 압축기 탑재 - 운전범위가 넓고 출수 온도가 높다 외기온도 : 35도 ~ -20도 급탕온도: 55도 ~ 65도 난방온도 : 45도 ~ 50도 * 고효율 중압 2단 사이클 시스템 구성 - 중압발생회로의 효율적 구성으로 최적의 열교환 ⇒ 난방성능 극대화 * 정압센서에 의한 자동제상장치 탑재 - 多雪地, 多濕地의 잦은 적상에 신속 대응 2단 중압가스 흡입 (기존 제품엔 없슴) 공기방울 중압 2단 사이클의 난방 시스템도 응축기 증발기 냉매량100% 냉매량70% D 냉매량30% EVI S 출수 EVI 압축기 외기 액분리기 입수 팽창변 X 중압발생 장치 냉매량100% 냉매량70% 한냉지에도 중압2단사이클로증발기의액증발이 원활하여 응축기의 방열량이 증대 됩니다.

  4. 공기방울 냉난방기 시스템의 운용 공기방울 냉난방기 시스템의 특징 >> 자동제상 시스템 겨울철에 실외기의 핀에 성애가 끼면 송풍량의 감소로 난방효율이 감소 되는데 송풍량의 변화를 감지하는 제상회로를 개발로 자동성애 제거.

  5. 공기방울 냉난방기 시스템의 운용(수동조작)

  6. 공기방울 냉난방기 시스템의 운용(자동조작)

  7. 공기방울 냉난방기 시스템의 전기 제어 회로

  8. 시설하우스 부하계산 (외기온도 : -10도 실내온도 : 18도 작물 : 심비디움)

  9. 사용 원료별 경제성 분석 비교표 (약330평기준)

  10. 공기방울 유니트제원표 공기방울 유니트제원표 ※ 급탕시: 출수온도 60 ~ 65℃       난방시: 출수온도 45 ~ 50℃ 냉방시: 출수온도 7 ~ 10℃ ※ 상기 규격과 사양은 품질향상을 위해 사전 예고없이 변경이 될 수 있습니다

  11. 세원 생산제품 센추리 제품 및 인증서류

  12. 공기방울 냉난방기로 지구를 살립시다 특허청 추천 정부우선 구매 제품 본사: 충남 아산시 음봉면송촌리328 전화 번호 : 041) 532-5555~9 팩스:041)532-5560 서울사무소: 서울시 금천구 가산동 493-6 전화번호 : 1588-7760 신재생 사업본부 본부장 : 도현우 010 – 8829 – 2525 010 – 3754 – 3551
