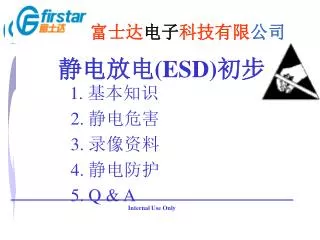

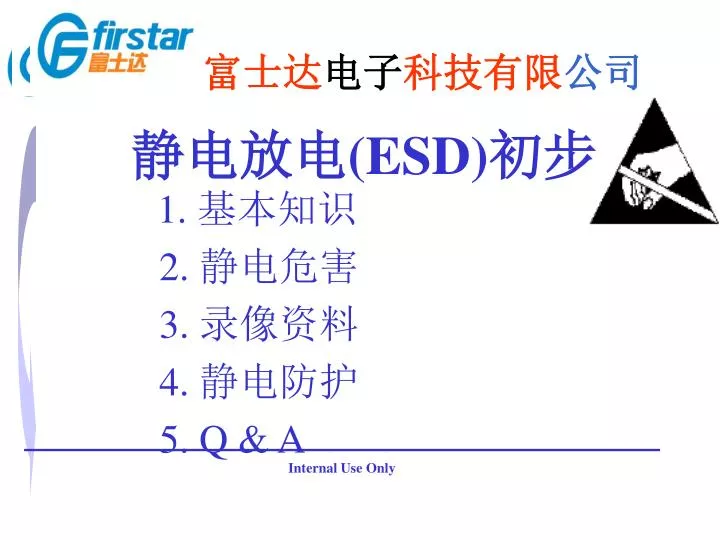

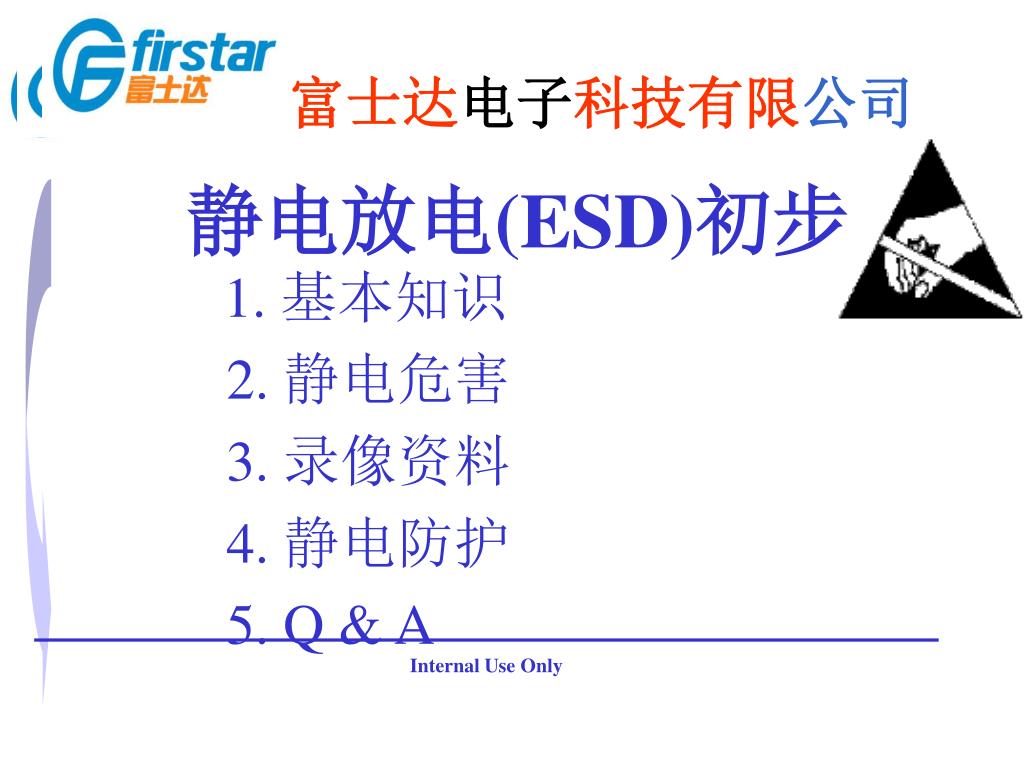

  1. Internal Use Only 富士达电子科技有限公司 静电放电(ESD)初步 1. 基本知识 2. 静电危害 3. 录像资料 4. 静电防护 5. Q & A

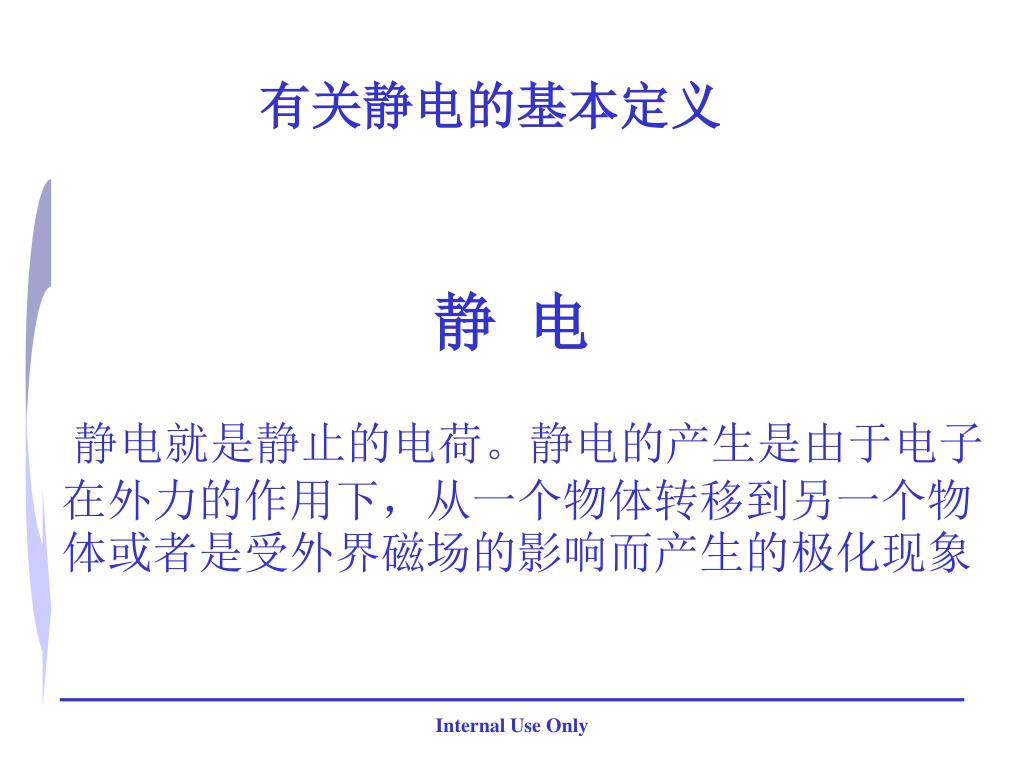

  2. Internal Use Only 有关静电的基本定义 静 电 静电就是静止的电荷。静电的产生是由于电子在外力的作用下，从一个物体转移到另一个物体或者是受外界磁场的影响而产生的极化现象

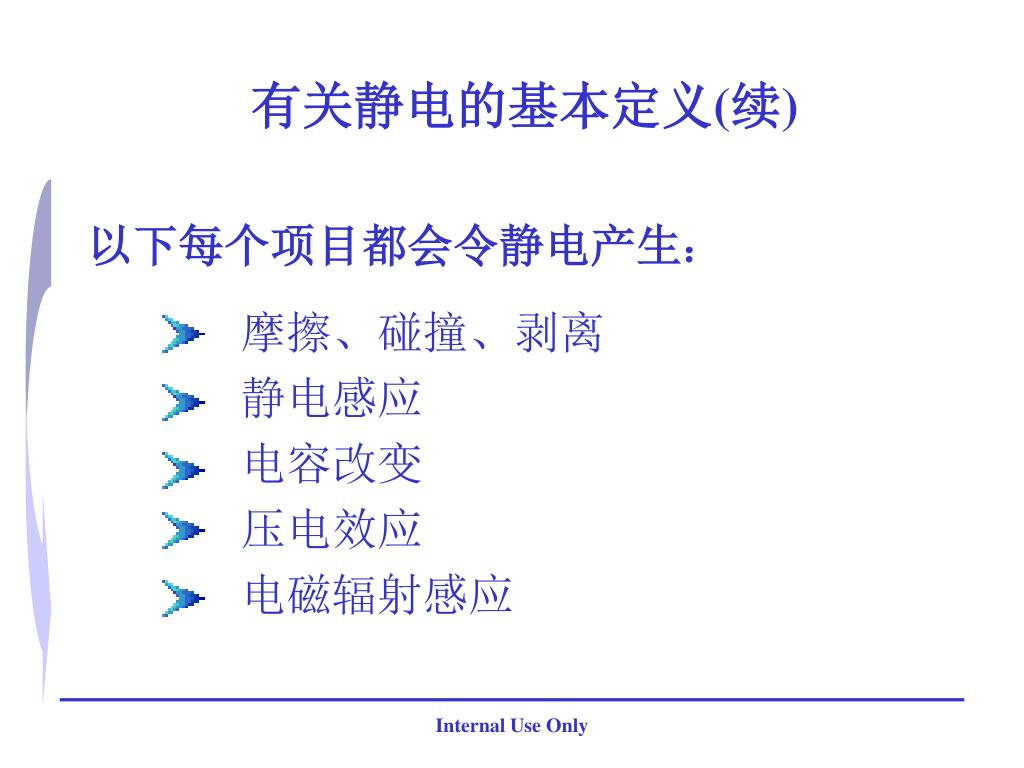

  3. Internal Use Only 有关静电的基本定义(续) 以下每个项目都会令静电产生： 摩擦、碰撞、剥离 静电感应 电容改变 压电效应 电磁辐射感应

  4. 带电物体 静 电 场 Internal Use Only 有关静电的基本定义(续) 静电感应

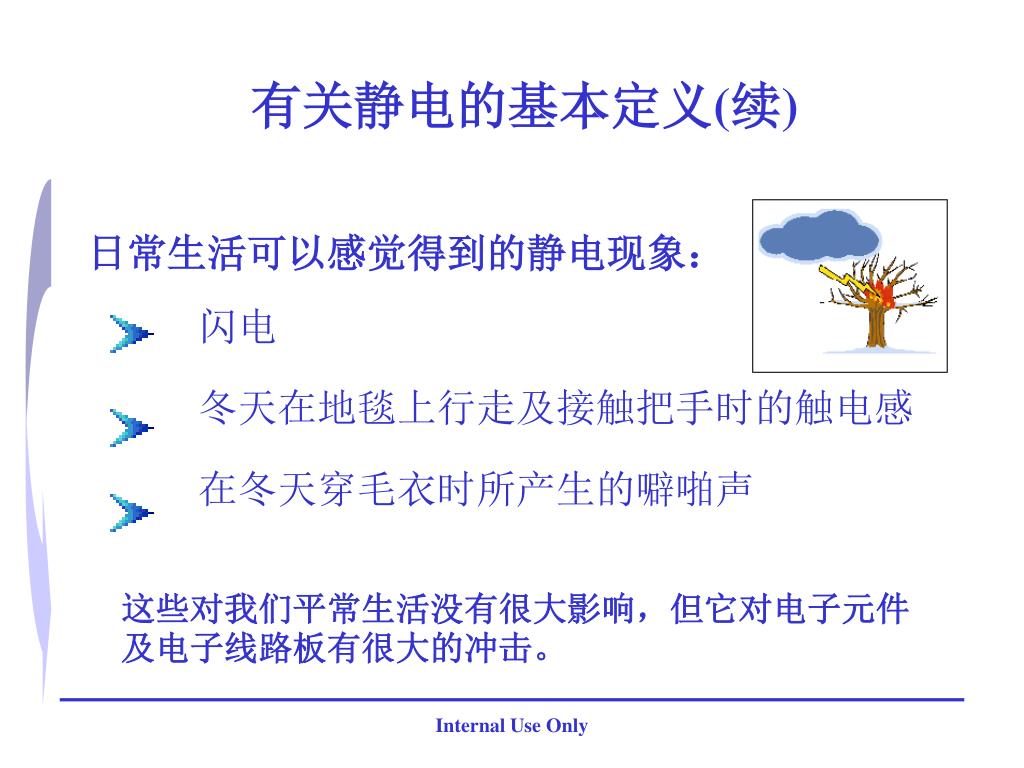

  5. Internal Use Only 有关静电的基本定义(续) 日常生活可以感觉得到的静电现象： 闪电 冬天在地毯上行走及接触把手时的触电感 在冬天穿毛衣时所产生的噼啪声 这些对我们平常生活没有很大影响，但它对电子元件及电子线路板有很大的冲击。

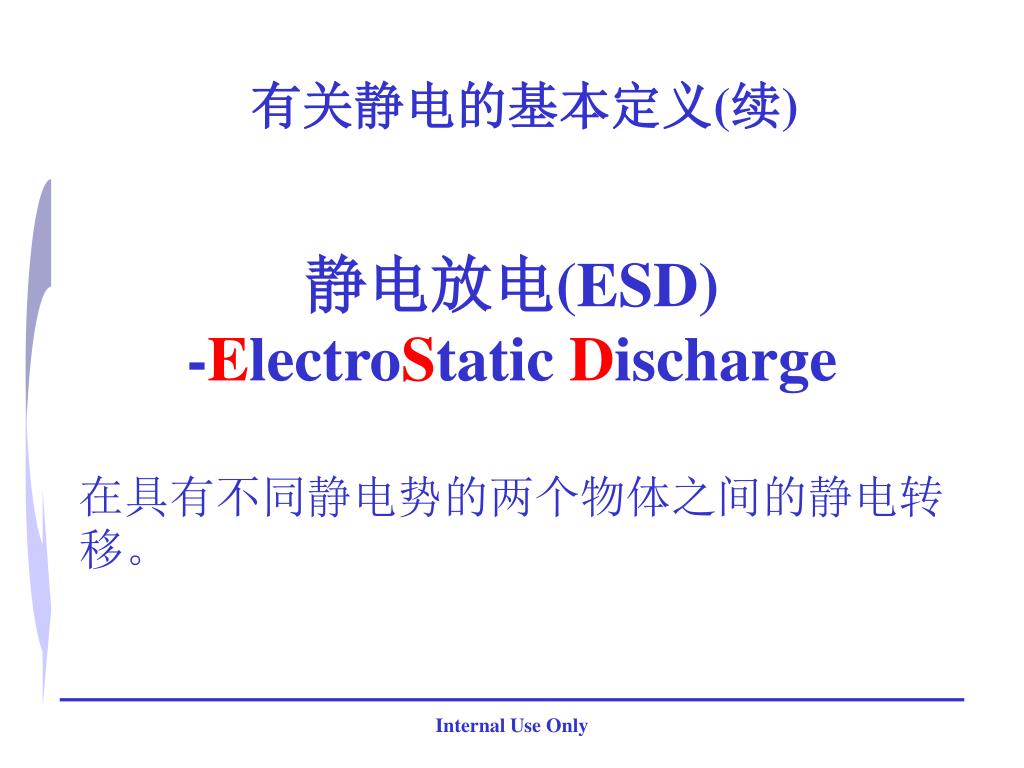

  6. Internal Use Only 有关静电的基本定义(续) 静电放电(ESD)-ElectroStatic Discharge 在具有不同静电势的两个物体之间的静电转移。

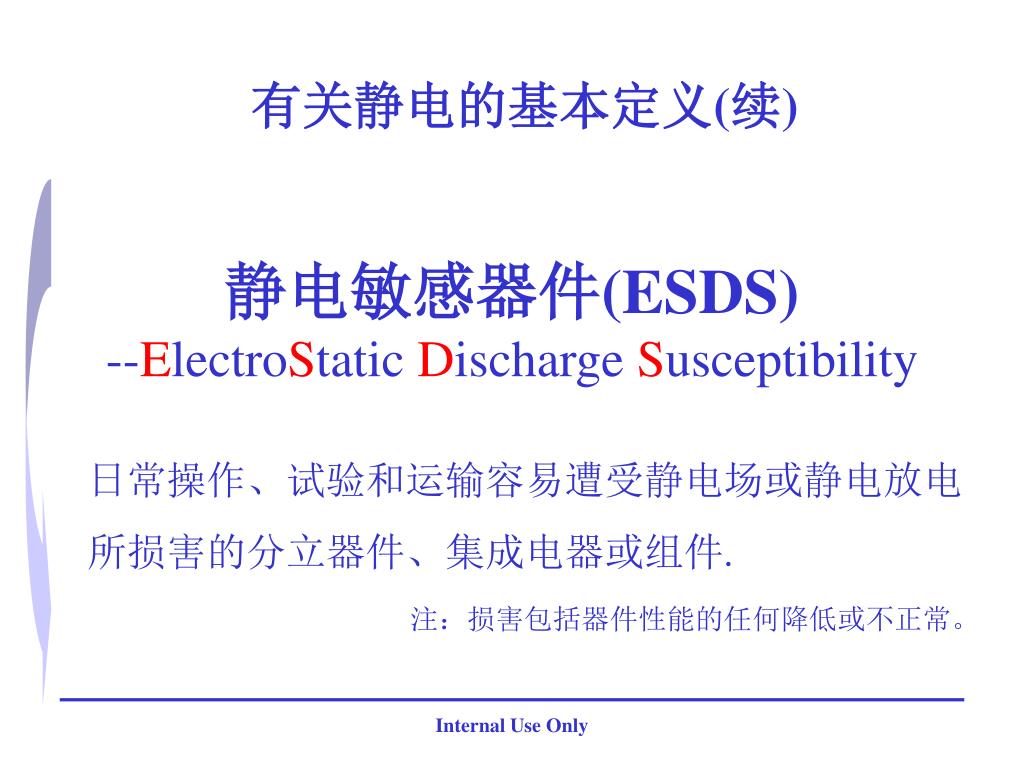

  7. Internal Use Only 有关静电的基本定义(续) 静电敏感器件(ESDS)--ElectroStaticDischarge Susceptibility 日常操作、试验和运输容易遭受静电场或静电放电所损害的分立器件、集成电器或组件. 注：损害包括器件性能的任何降低或不正常。

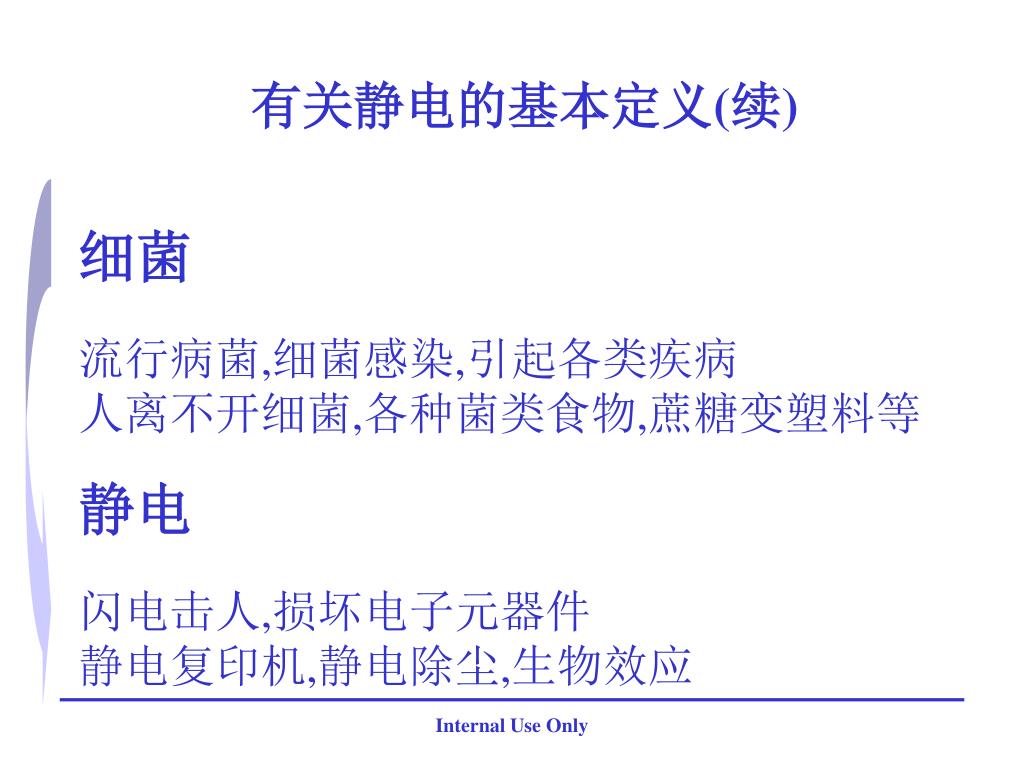

  8. Internal Use Only 有关静电的基本定义(续) 细菌 流行病菌,细菌感染,引起各类疾病 人离不开细菌,各种菌类食物,蔗糖变塑料等 静电 闪电击人,损坏电子元器件 静电复印机,静电除尘,生物效应

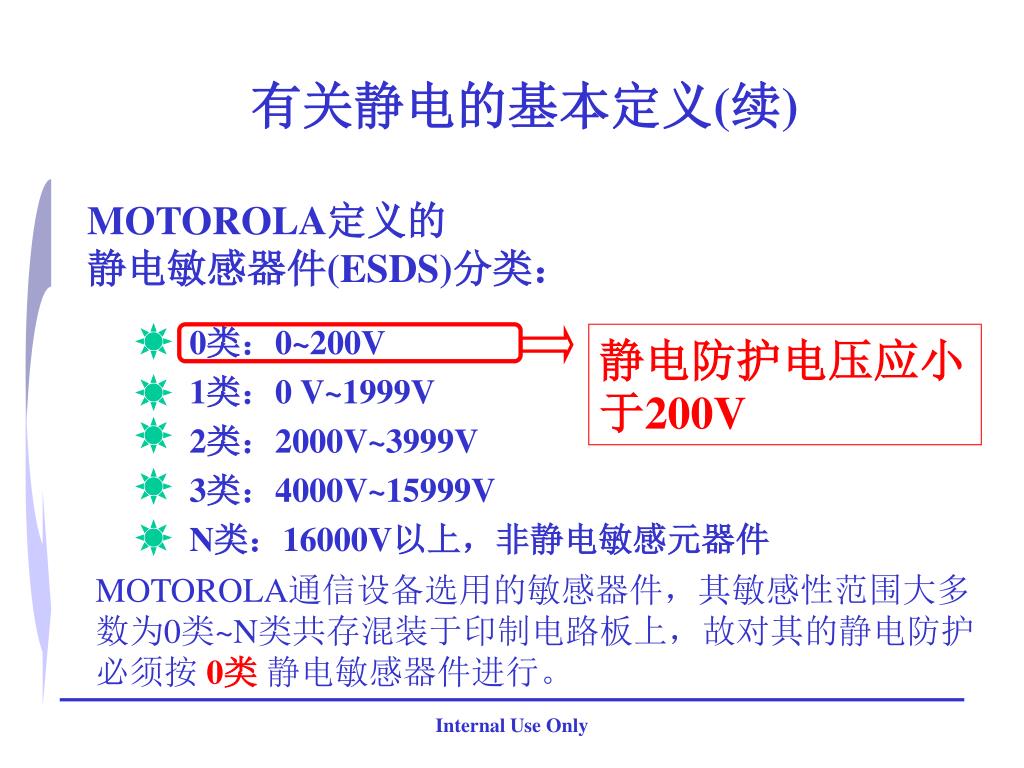

  9. 静电防护电压应小于200V Internal Use Only 有关静电的基本定义(续) MOTOROLA定义的静电敏感器件(ESDS)分类： 0类：0~200V 1类：0 V~1999V 2类：2000V~3999V 3类：4000V~15999V N类：16000V以上，非静电敏感元器件 MOTOROLA通信设备选用的敏感器件，其敏感性范围大多数为0类~N类共存混装于印制电路板上，故对其的静电防护必须按 0类 静电敏感器件进行。

  10. Internal Use Only 有关静电的基本定义(续) 一般现象的静电值：

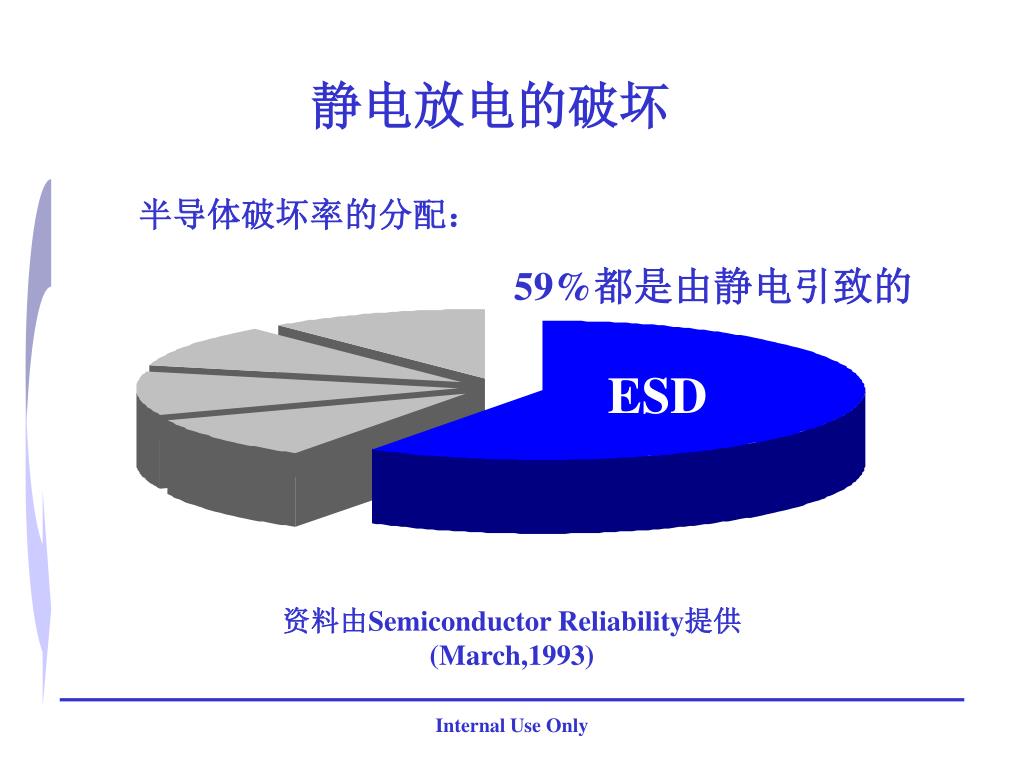

  11. Internal Use Only 静电放电的破坏 半导体破坏率的分配： 59%都是由静电引致的 ESD 资料由Semiconductor Reliability提供 (March,1993)

  12. Internal Use Only 静电放电的破坏(续) 静电对集成电路的损伤主要表现为： 芯片内热二次击穿 金属喷镀熔融 介质击穿 表面击穿 体积击穿等 最后综合表现为功能故障甚至造成人身伤害。

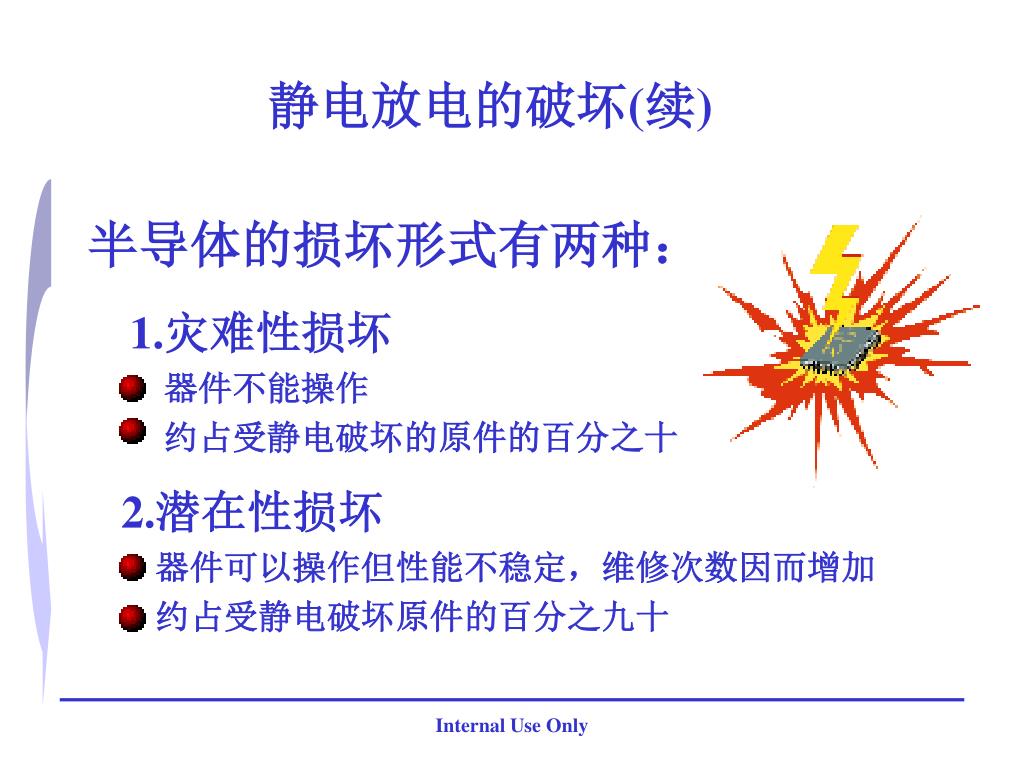

  13. Internal Use Only 静电放电的破坏(续) 半导体的损坏形式有两种： 1.灾难性损坏 器件不能操作 约占受静电破坏的原件的百分之十 2.潜在性损坏 器件可以操作但性能不稳定，维修次数因而增加 约占受静电破坏原件的百分之九十

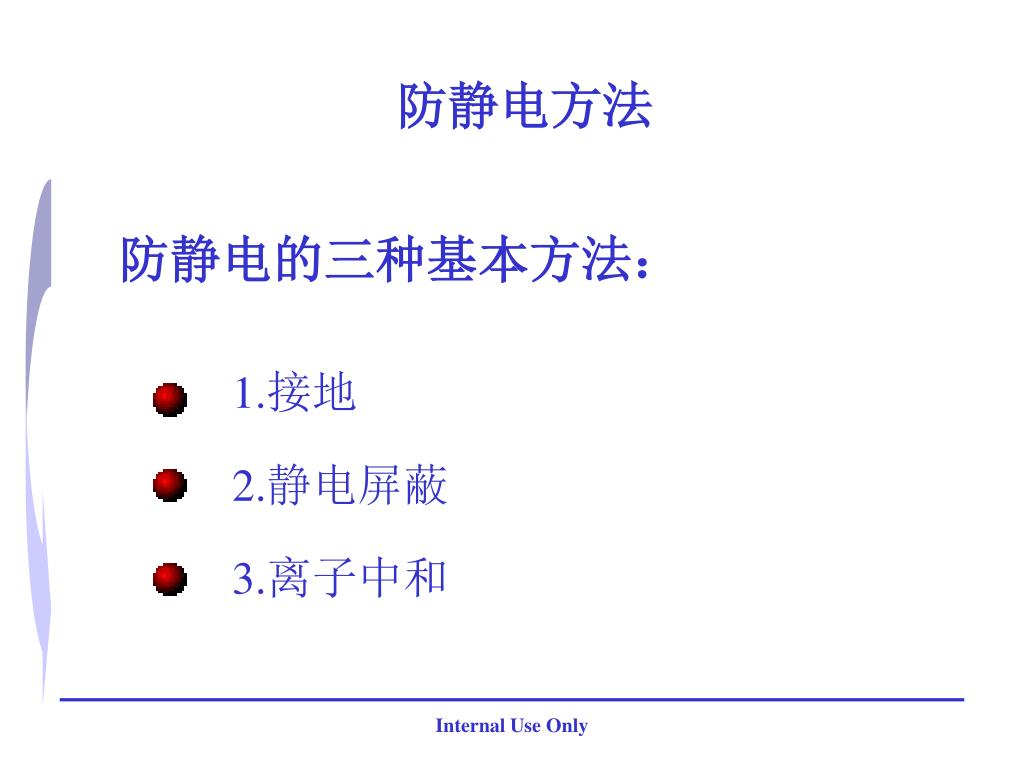

  14. Internal Use Only 防静电方法 防静电的三种基本方法： 1.接地 2.静电屏蔽 3.离子中和

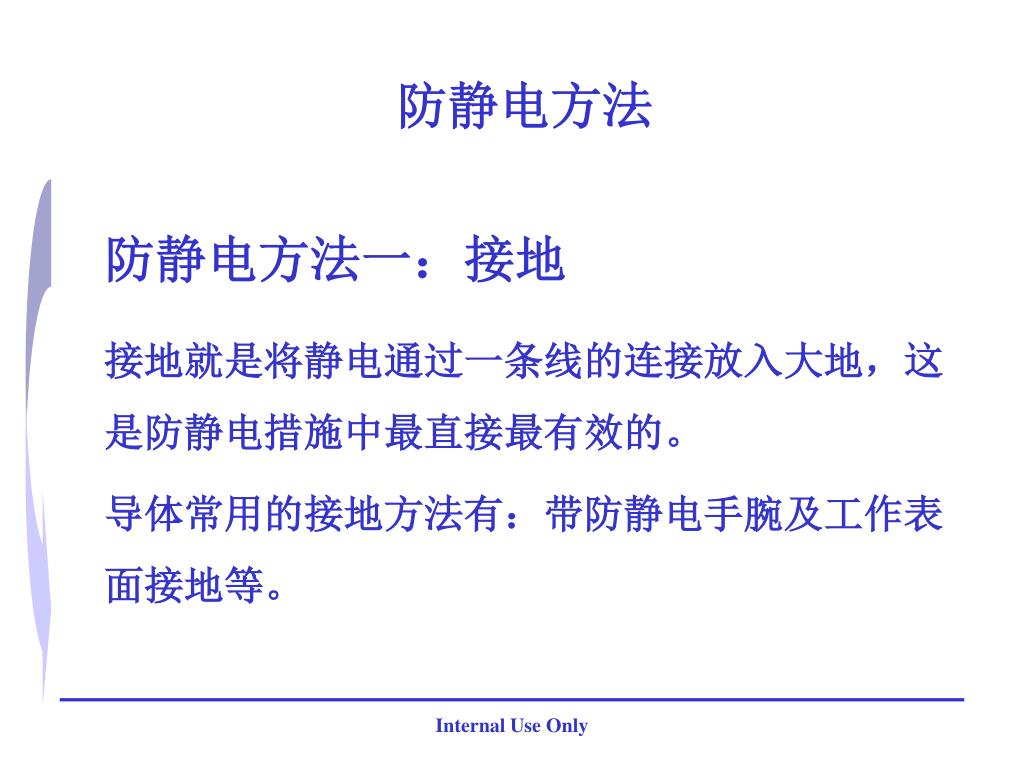

  15. Internal Use Only 防静电方法 防静电方法一：接地 接地就是将静电通过一条线的连接放入大地，这是防静电措施中最直接最有效的。 导体常用的接地方法有：带防静电手腕及工作表面接地等。

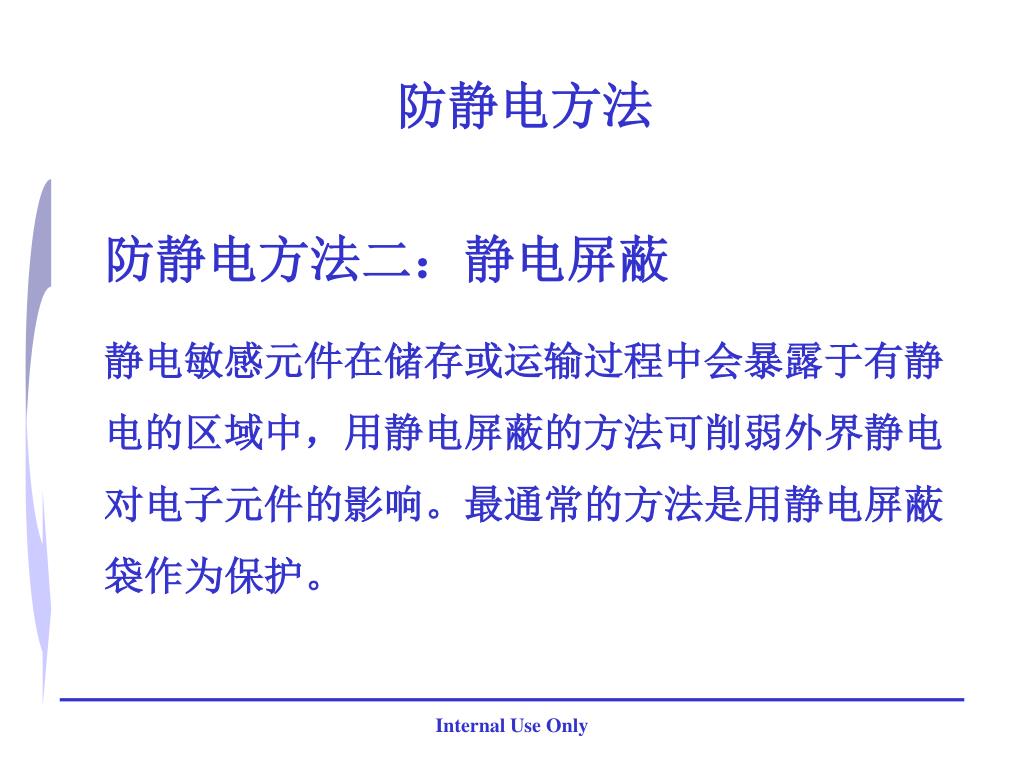

  16. Internal Use Only 防静电方法 防静电方法二：静电屏蔽 静电敏感元件在储存或运输过程中会暴露于有静电的区域中，用静电屏蔽的方法可削弱外界静电对电子元件的影响。最通常的方法是用静电屏蔽袋作为保护。

  17. Internal Use Only 防静电方法 防静电方法三：离子中和 绝缘体往往是易产生静电的，对绝缘体静电的消除，用接地方法是无效的，通常采用的方法是离子中和， 即在工作环境中使用离子风机，离子气枪。

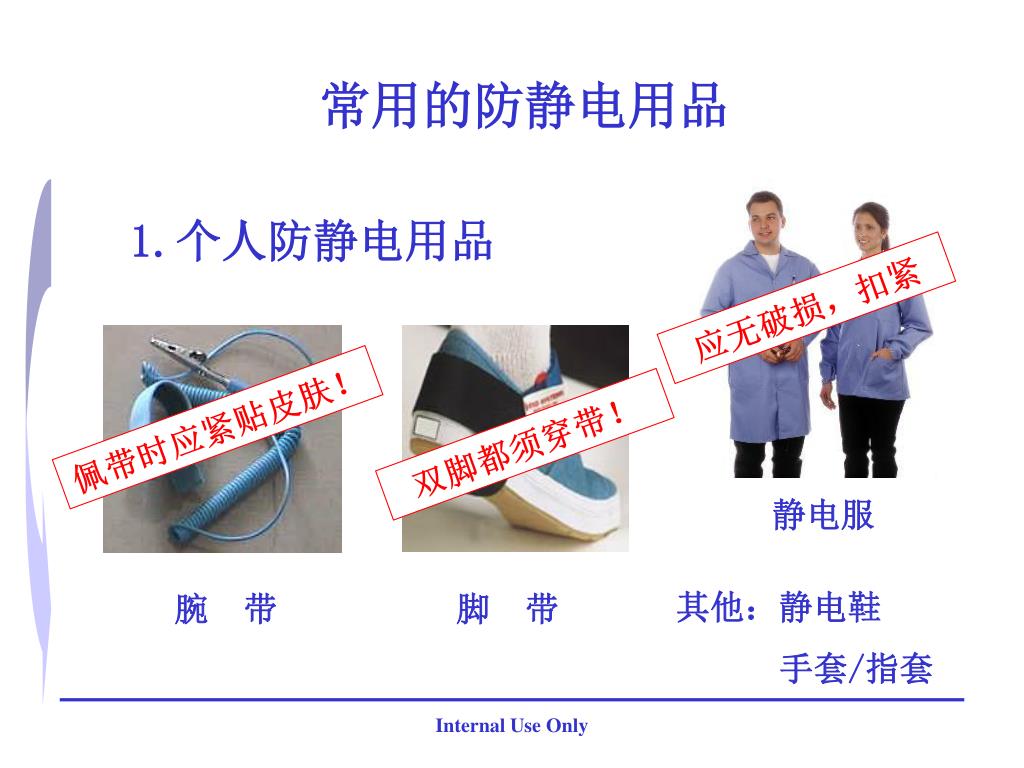

  18. Internal Use Only 常用的防静电用品 1.个人防静电用品 应无破损，扣紧 佩带时应紧贴皮肤！ 双脚都须穿带！ 静电服 其他：静电鞋 手套/指套 腕 带 脚 带

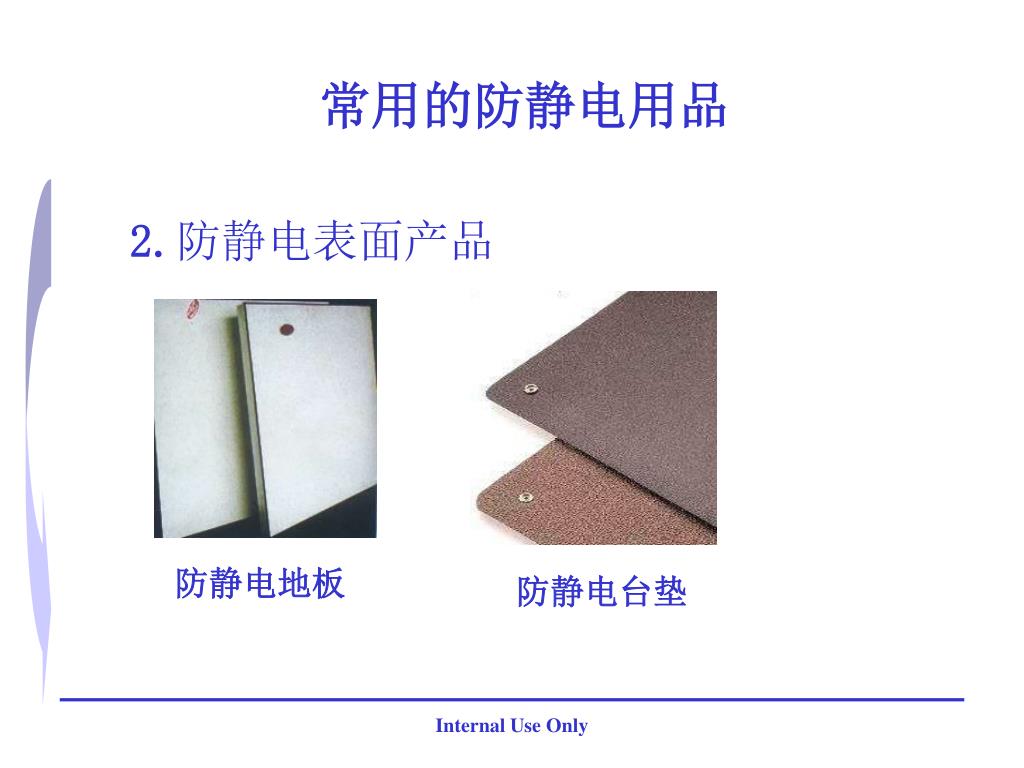

  19. Internal Use Only 常用的防静电用品 2.防静电表面产品 防静电地板 防静电台垫

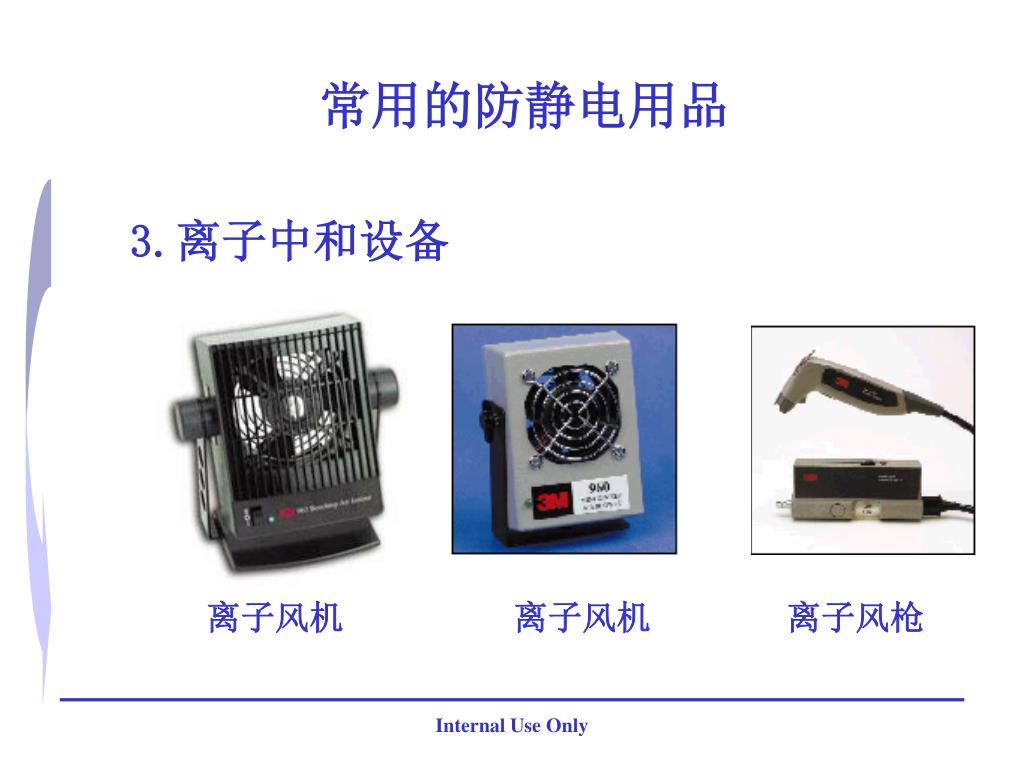

  20. Internal Use Only 常用的防静电用品 3.离子中和设备 离子风机 离子风机 离子风枪

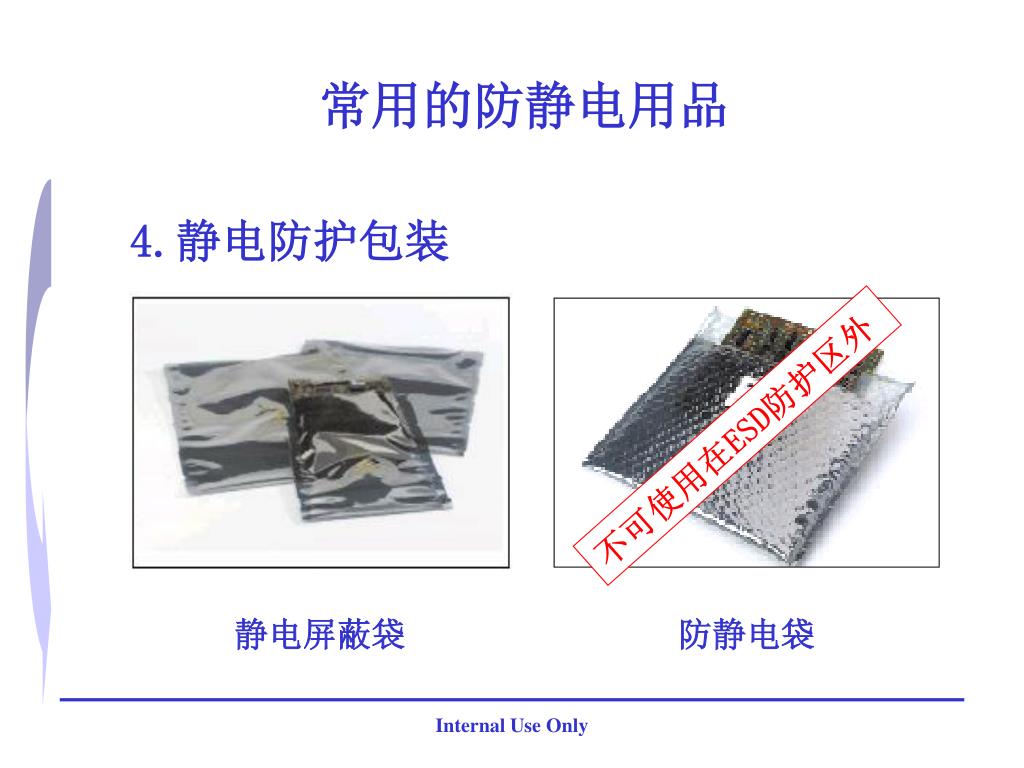

  21. Internal Use Only 常用的防静电用品 4.静电防护包装 不可使用在ESD防护区外 静电屏蔽袋 防静电袋

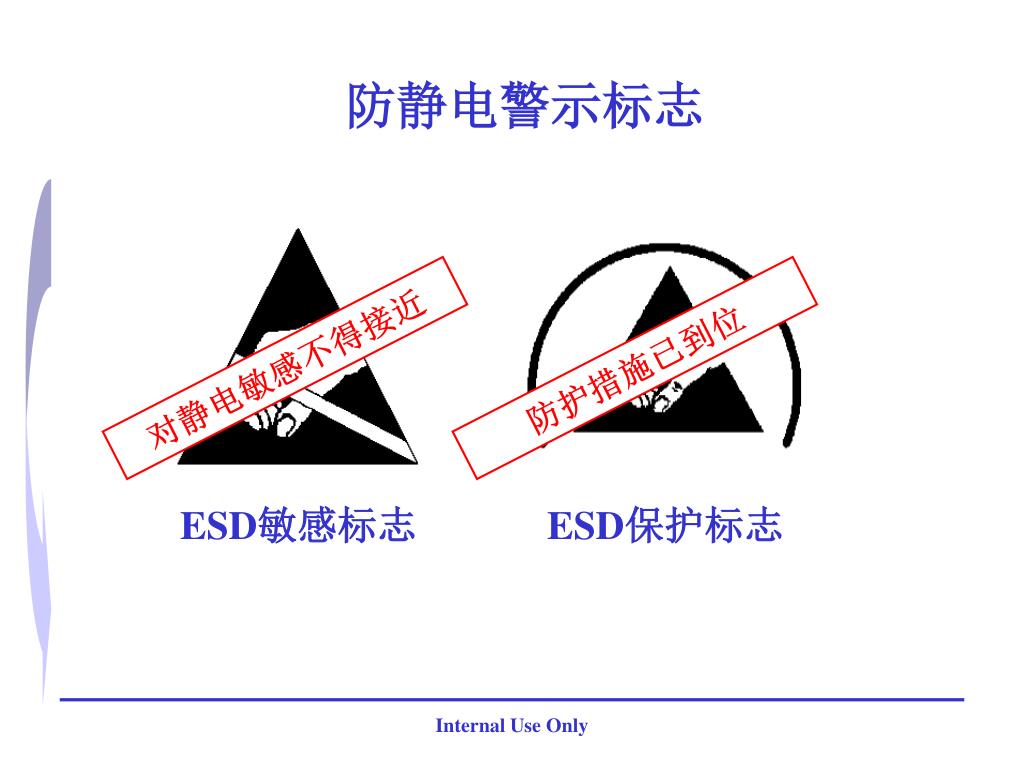

  22. Internal Use Only 防静电警示标志 对静电敏感不得接近 防护措施已到位 ESD敏感标志 ESD保护标志

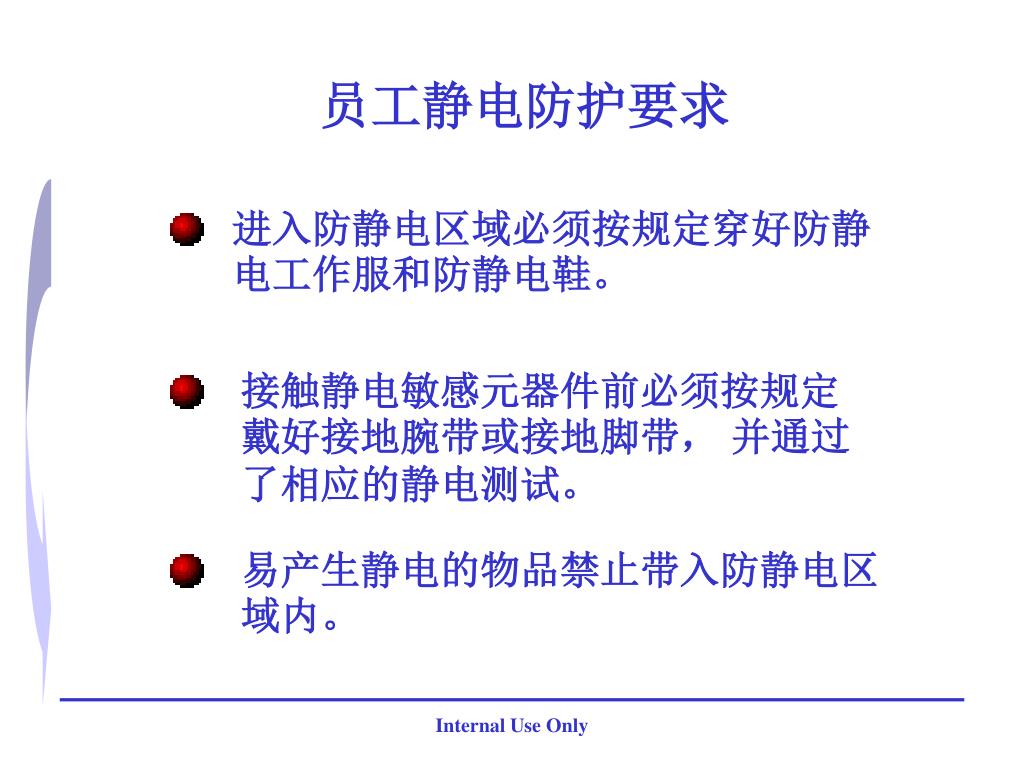

  23. Internal Use Only 员工静电防护要求 接触静电敏感元器件前必须按规定戴好接地腕带或接地脚带， 并通过了相应的静电测试。 进入防静电区域必须按规定穿好防静电工作服和防静电鞋。 易产生静电的物品禁止带入防静电区域内。

  24. Internal Use Only 员工静电防护要求(续) 只有在采取了相应的防静电措施后才能打开防静电包装。 静电敏感元器件的搬运、储存及分发必须存放在防静电包装内 。 防静电区域内使用的手推车及货架必须有妥当的接地装置

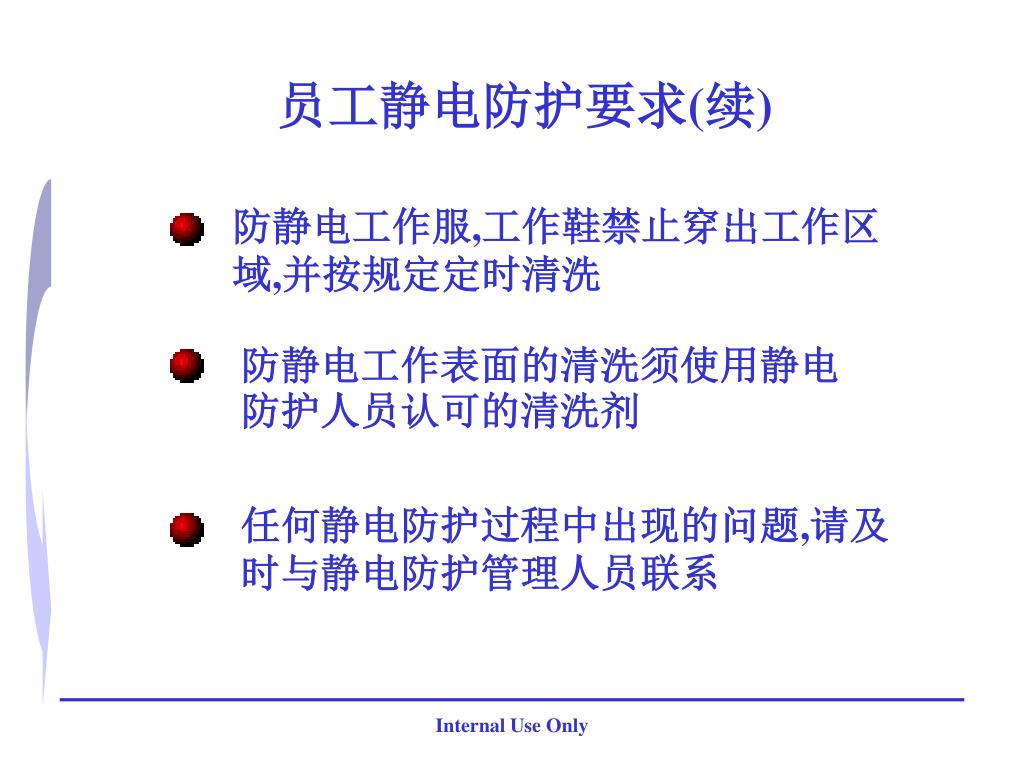

  25. Internal Use Only 员工静电防护要求(续) 防静电工作表面的清洗须使用静电防护人员认可的清洗剂 防静电工作服,工作鞋禁止穿出工作区域,并按规定定时清洗 任何静电防护过程中出现的问题,请及时与静电防护管理人员联系

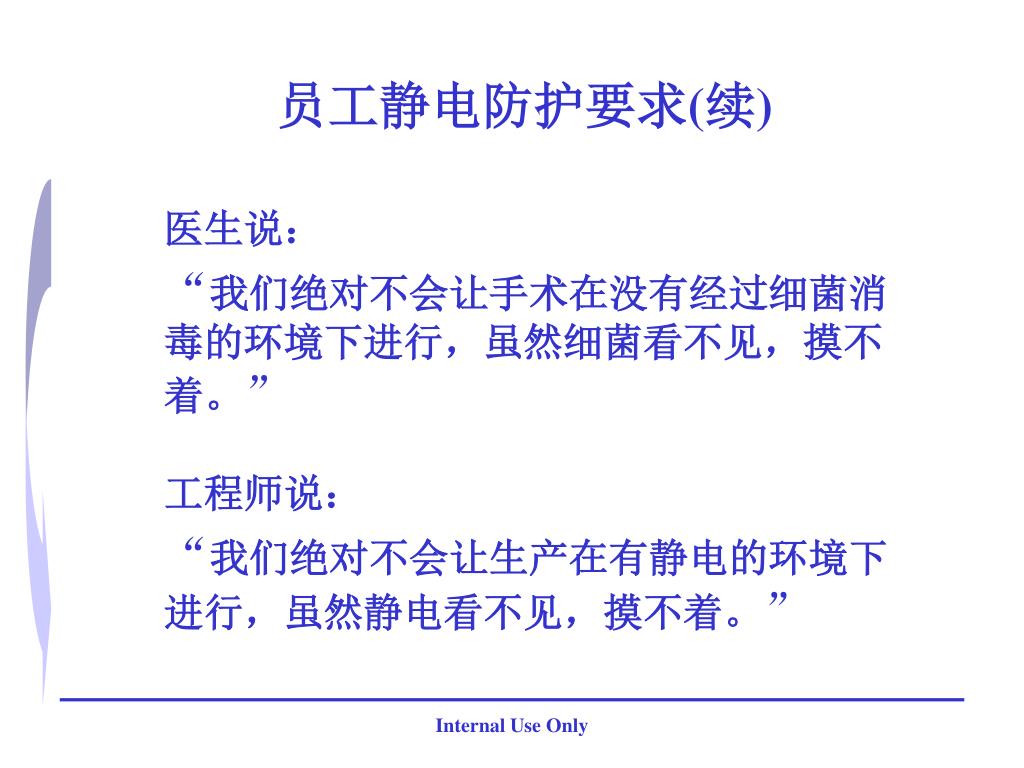

  26. Internal Use Only 员工静电防护要求(续) 医生说： “我们绝对不会让手术在没有经过细菌消毒的环境下进行，虽然细菌看不见，摸不着。” 工程师说： “我们绝对不会让生产在有静电的环境下进行，虽然静电看不见，摸不着。”

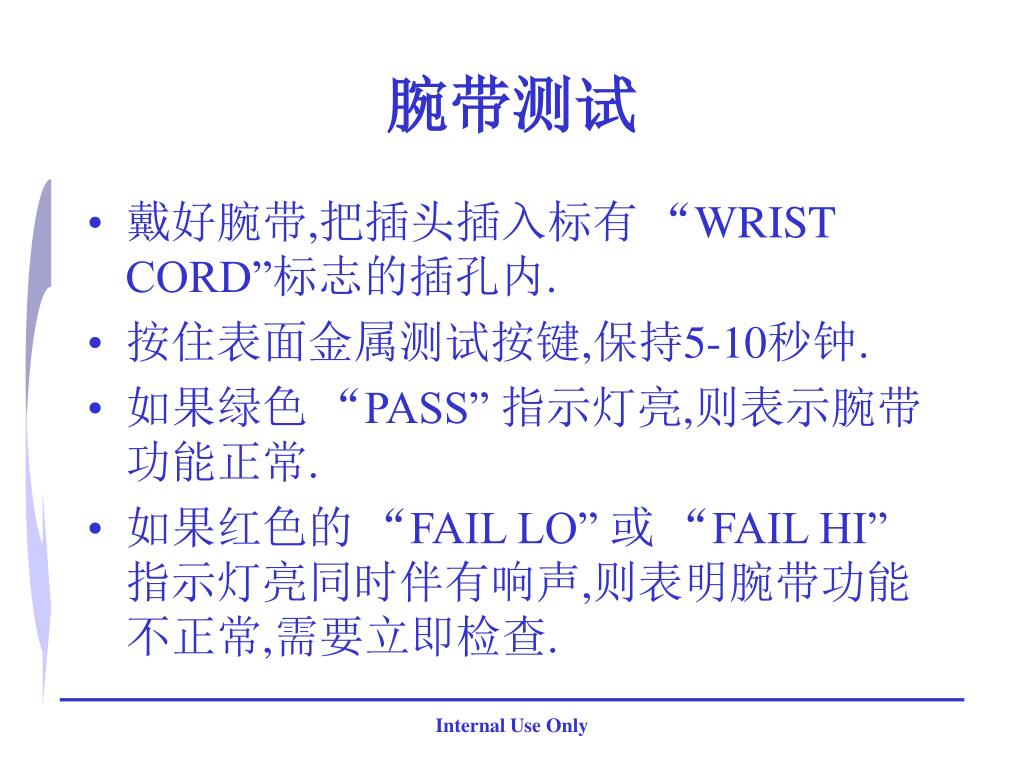

  27. Internal Use Only 腕带测试 • 戴好腕带,把插头插入标有 “WRIST CORD”标志的插孔内. • 按住表面金属测试按键,保持5-10秒钟. • 如果绿色 “PASS” 指示灯亮,则表示腕带功能正常. • 如果红色的 “FAIL LO” 或 “FAIL HI” 指示灯亮同时伴有响声,则表明腕带功能不正常,需要立即检查.

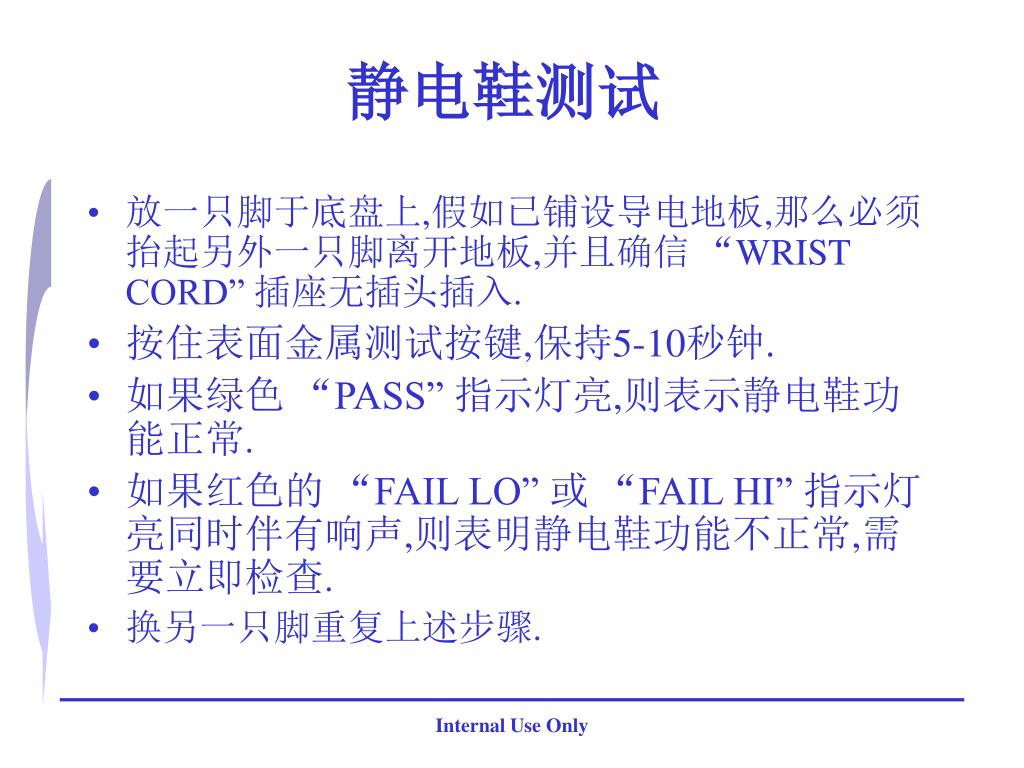

  28. Internal Use Only 静电鞋测试 • 放一只脚于底盘上,假如已铺设导电地板,那么必须抬起另外一只脚离开地板,并且确信 “WRIST CORD” 插座无插头插入. • 按住表面金属测试按键,保持5-10秒钟. • 如果绿色 “PASS” 指示灯亮,则表示静电鞋功能正常. • 如果红色的 “FAIL LO” 或 “FAIL HI” 指示灯亮同时伴有响声,则表明静电鞋功能不正常,需要立即检查. • 换另一只脚重复上述步骤.
