ENTITY-RELATIONSHIP MODEL
  • E-R Models are Conceptual Models of the database. They can not be directly implemented in a database.
  • Desainnya mendekati pengamatan/penerimaan user terhadap data.
  • Didasarkan atas OBJECT riil dunia nyata dan hubungan antar object-object tersebut.
  • Entity-Relationship model terdiri dari Entity, Relationship, dan Attribute.
entity
ENTITY
  • Entity adalah obyek yang dapat dibedakan dalam dunia nyata.
  • Entity sets adalah kumpulan dari entity yang sejenis.
  • Entity sets dapat berupa :
    • Obyek secara fisik : Rumah, Kendaraan, Peralatan, Mahasiswa.
    • Oyek secara konsep : Pekerjaan, Perusahaan, Rencana, Matakuliah.
  • Simbol : persegi panjang

nama_entity

atribute
ATRIBUTE
  • Atribut adalah karakteristik dari entity atau relationship yang menyediakan detail tentang entity atau relationship tersebut sehingga dapat dibedakan. Nilainya jarang berubah.
  • Atribut dari entity mahasiswa :

nim

nama

jurusan

alamat

value set domain dari atribut
VALUE SET (Domain) dari Atribut :
  • Kumpulan harga/nilai yang dapatdimilikiolehatributdarisuatuentitas.
  • Definisi domain darisuatuatributakanmencakup : tipe data, panjang, format, nilai yang memungkinkan, keunikandankemungkinan data null.
  • Contoh :
    • Atributnamapadaentitasmahasiswadomainnyanamaorang
    • Atributnamapadaentitasbarangdomainnyanamabarang
macam macam atribut
Macam-Macam Atribut

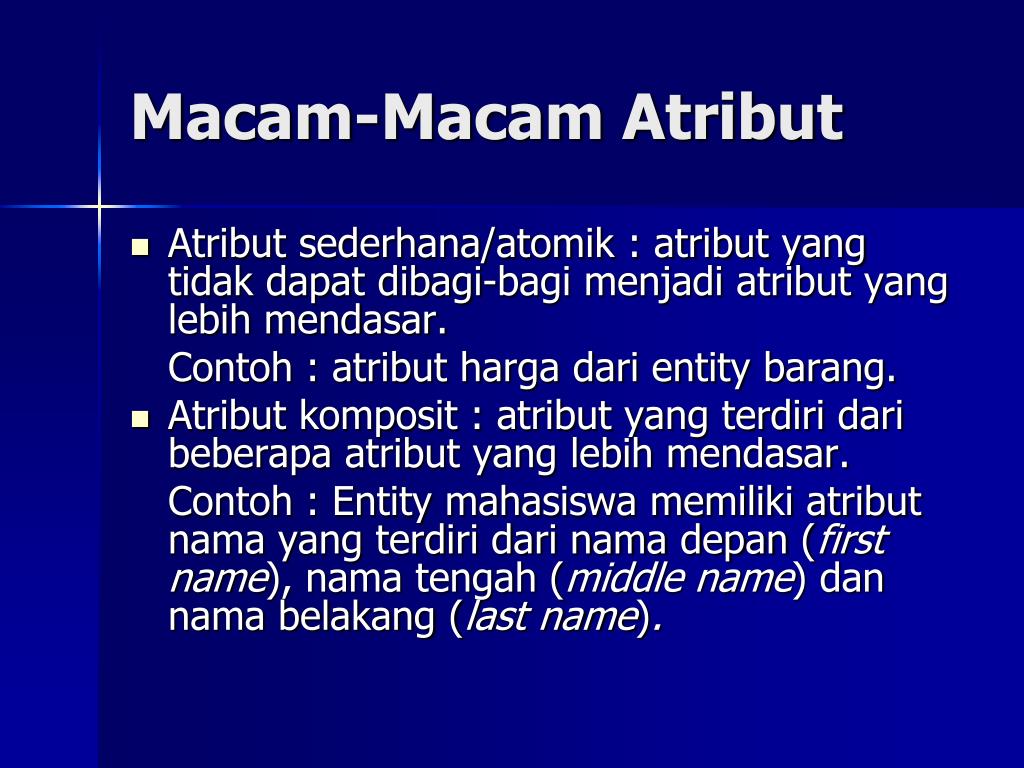

  • Atribut sederhana/atomik : atribut yang tidak dapat dibagi-bagi menjadi atribut yang lebih mendasar.

Contoh : atribut harga dari entity barang.

  • Atribut komposit : atribut yang terdiri dari beberapa atribut yang lebih mendasar.

Contoh : Entity mahasiswa memiliki atribut nama yang terdiri dari nama depan (first name), nama tengah (middle name) dan nama belakang (last name).

macam macam atribut lanj
Macam-Macam Atribut (lanj)
  • Atribut Berharga Tunggal (Single-valued Attribute) : atribut yang hanya mempunyai satu harga untuk suatu entitas tertentu.

Contoh : atribut umur.

  • Atribut Berharga Banyak (Multi-valued Attribute) : atribut yang dapat terdiri dari sekumpulan harga untuk suatu entitas tertentu.

Contoh : atribut hobi.

  • Atribut Derivatif : suatu atribut yang dihasilkan dari atribut lain.

Contoh : atribut umur yang dapat dihasilkan dari atribut tgl_lahir.

atribut kunci
Atribut Kunci
  • identifier unik dari suatu entitas karena nilai dari atribut kunci ini akan berbeda untuk masing-masing entitas – biasa disebut primarykey.
  • dapat terdiri dari atribut sederhana/ komposit
  • Contoh :
    • NomorMobil dari entitas MOBIL komposit
    • kodemk dari entitas matakuliah  sederhana
atribut kunci lanj
Atribut Kunci (lanj)
  • ForeignKey(kunci tamu) : suatu atribut dalam suatu entity yang menunjuk ke atribut primarykey dari entity lain.
  • AlternateKey(kunci alternatif) : atribut kunci yang tidak ada di dunia nyata, tetapi diadakan dan dijadikan primarykey karena tidak ada satu pun atribut dalam sebuah entity yang dapat mewakili entity tersebut.
simbol simbol atribut oval

nama_atribut

bernilai ganda

Simbol-Simbol Atribut (oval)

nama_atribut

nama_atribut

nama_atribut

nama_atribut_kunci

nama_atribut_komposit

nama_atribut

nama_atribut_derivatif

nama_entity

relationship

work_on

employee

company

RELATIONSHIP
  • Relationship adalah hubungan yang terjadi antara satu atau lebih entity.
  • Relationshipsets adalah kumpulan dari relationship yang sejenis.
  • Contoh :

an employee work_on a company.

relationship : work_on.

  • Simbol : wajik
derajat dari relationship

employee

supervisor

supervise

Supervision

Derajat dari Relationship

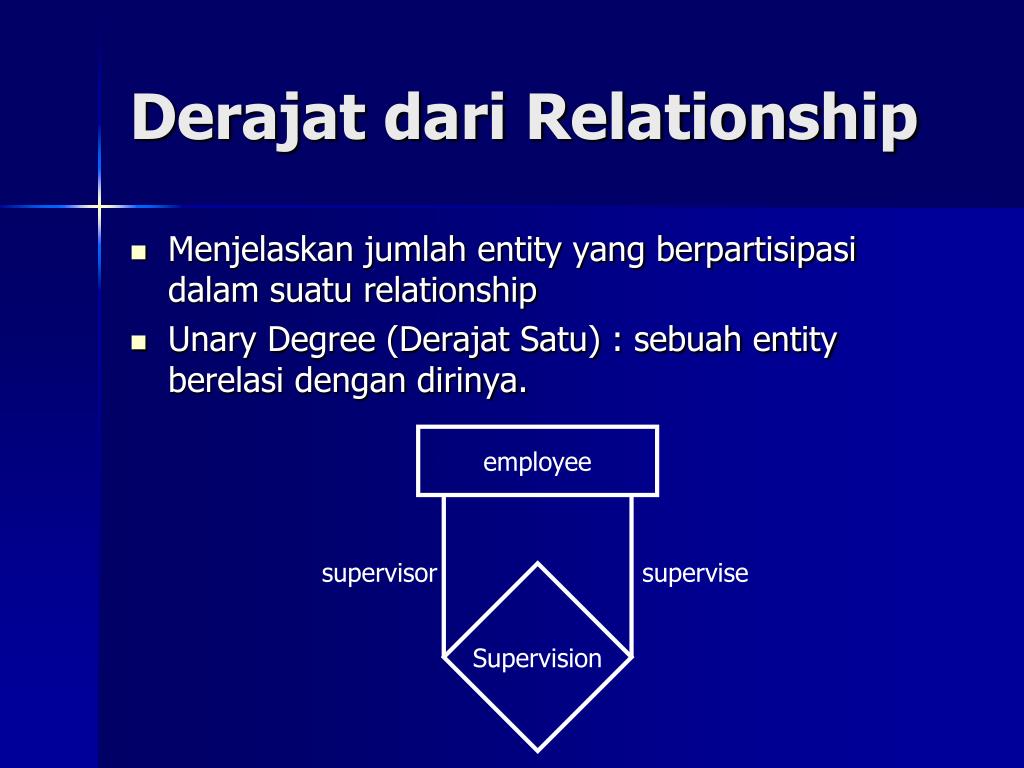

  • Menjelaskan jumlah entity yang berpartisipasi dalam suatu relationship
  • Unary Degree (Derajat Satu) : sebuah entity berelasi dengan dirinya.
derajat dari relationship lanj

work_on

employee

company

Derajat dari Relationship (lanj)
  • Binary Degree (Derajat Dua) : terdapat dua entity yang saling berhubungan.
derajat dari relationship lanj1

title

level

job

employee_name

Branch_city

employee_id

branch_name

work_on

employee

branch

Derajat dari Relationship (lanj)
  • Ternary Degree (Derajat Tiga) : terdapat tiga entity yang saling berhubungan.
cardinality ratio

manager

manages

department

manages

M1

M2

M3

R1

R2

R3

D1

D2

D3

manager

departement

1

1

Cardinality Ratio
  • Menjelaskan jumlah keterhubungan satu entity dengan entity yang lainnya.
  • (1 : 1) : satu entitas pada tipe entitas A berhubungan dengan paling banyak satu entitas pada tipe entitas B dan juga sebaliknya. Contoh : seorang manager mengelola satu departemen dan begitu sebaliknya.
cardinality ratio lanj

employee

works_for

department

works_for

E1

E2

E3

E4

E5

E6

R1

R2

R3

R4

R5

R6

D1

D2

D3

employee

department

N

1

Cardinality Ratio (lanj)
  • (1 : N / N : 1) : suatu entitas di A dihubungkan dengan sejumlah entitas di B. Contoh : banyak karyawan berkerja untuk satu departemen atau satu departemen memiliki banyak karyawan yang bekerja untuknya.
cardinality ratio lanj1

employee

works_on

project

works_on

E1

E2

E3

E4

R1

R2

R3

R4

R5

R6

P1

P2

P3

employee

project

M

N

Cardinality Ratio (lanj)
  • (M : N) : setiap entitas A dapat berhubungan dengan banyak entitas B dan sebaliknya setiap entitas B juga dapat berhubungan dengan banyak entitas A. Contoh : satu proyek mempunyai banyak karyawan, satu karyawan boleh bekerja di beberapa proyek.
participation constraint

manages

1

1

employee

departement

Participation Constraint
  • Menjelaskan batasan keikutsertaan dari suatu entity terhadap hubungannya dengan entity yang lainnya.
  • Total Participation : menyatakan instance dari suatu entity harus berhubungan dengan instance dari entity lainnya.
  • Partial Participation : menyatakan setiap instance dari suatu entity tidak harus berhubungan dengan instance dari entity lainnya.
  • Contoh : setiap departemen harus dipimpin oleh seorang manager/karyawan (total participation) dan tidak semua karyawan yang memimpin suatu departemen (partial participation).
weak entity entitas lemah
Weak Entity (Entitas Lemah)
  • Weak entity adalah suatu entity yang mana keberadaannya tergantung dari keberadaan entity lain.
  • Entity yang merupakan induknya disebut Identifying Owner dan relationshipnya disebut Identifying Relationship.
  • Weak entity selalu mempunyai total participation constraint terhadap Identifying Owner. Contoh : entity tanggungan keberadaannya bergantung pada karyawan.
weak entity lanj

nip

…………

nama

…………

memiliki

karyawan

tanggungan

Weak Entity (lanj)
entity relationship diagram erd
Entity-Relationship Diagram (ERD)
  • Merupakan diagram yang menggambarkan hubungan (relationship) antar entitas (entity).
symbol e r diagram

Symbol

Keterangan

Symbol

Keterangan

= Entity

= Atribut Komposit

= Weak Entity

= Relationship

= Atribut Derivatif

R

= Identifying Relationship

= Total Participation Of E2 In R

E1

E2

= Atribut

R

1

N

= Cardinality Ratio 1:N For E1:E2 In R

E1

E2

______

= Atribut Kunci

= Atribut Multivalue

Symbol E-R Diagram
tahap pembuatan entity relationship diagram
Tahap Pembuatan Entity Relationship Diagram
  • Mengidentifikasikan dan menetapkan seluruh himpunan entity yang akan terlibat.
  • Menentukan atribut-atribut dari setiap entity.
  • Menentukan atribut primary key dari setiap entity.
  • Menentukan relationship antar entity.
  • Menentukan atribut-atribut dari setiap relationship (jika ada).
  • Menentukan Cardinality Rasio.
  • Menentukan Participation Constraint.
kamus data
Kamus Data
  • Menjelaskan nama entity set beserta atribut-atributnya.
  • Contoh : untuk entity set mahasiswa dengan atribut nim, nama dan alamat. maka kamus datanya berupa :

mahasiswa = {nim, nama, alamat}.

Ket :

mahasiswa adalah nama entity set.

nim, nama, alamat adalah nama atribut.

contoh erd one to one

nip

nama_dosen

kode_jur

nama_jur

Mengepalai

1

1

Dosen

Jurusan

Contoh : ERD One to One
contoh erd one to many

nip

nama_dosen

kode_mk

nama_mk

Mengajar

1

N

Dosen

Matakuliah

Contoh : ERD One to Many
contoh erd many to many

nim

nama_mhs

kode_mk

nama_mk

mengambil

M

N

Mahasiswa

Matakuliah

Contoh : ERD Many to Many
transformasi e r diagram ke basis data relational

city

state

street

zip_code

name

id

address

customer

Transformasi E-R Diagram ke Basis Data Relational

Tahap-Tahap Transformasi :

  • Entity-Relationship Diagram menjadi basis data.
  • Entity menjadi tabel dan atribut menjadi kolom/field dari tabel.
  • Entitas lemah  key dari “owner” (entitas kuat) ke tabel entitas lemah.
  • Setiap tipe entity dibuat suatu tabel yang memuat semua atribut simple, sedangkan untuk atribut komposit hanya dimuat komponen-komponennya saja. Contoh :

Tabel Customer

transformasi e r diagram ke basis data relational lanj

nama_proyek

no_proyek

Lokasi

i

proyek

Transformasi E-R Diagram ke Basis Data Relational (lanj)
  • Setiap tabel yang mempunyai atribut multivalue, buatlah tabel baru dimana primary key-nya merupakan gabungan dari primary key dari tabel tersebut dengan atribut multivalue.

Tabel Proyek

Tabel Lokasi_Proyek

transformasi e r diagram ke basis data relational lanj1

employee_name

employee_id

N

supervision

employee

1

Transformasi E-R Diagram ke Basis Data Relational (lanj)
  • Setiap unary relationship 1:N, selain membuat tabel baru berdasarkan entity, buat juga tabel baru berdasarkan relationship-nya dengan atribut kunci tamu (foreign key) berdasarkan atribut kunci dari entity tersebut dan atribut kunci alternatif sebagai primary key-nya.

Tabel Employee

Tabel Supervision

transformasi e r diagram ke basis data relational lanj2

nip

nama_dos

Dosen

1

periode

mengepalai

1

Jurusan

kode_jur

nama_jur

Transformasi E-R Diagram ke Basis Data Relational (lanj)
  • Untuk CR 1:1 dengan atau tanpa total participation maka akan dibuat tabel baru berdasarkan relationship, dimana kolom-kolomnya terdiri dari alternate key, dan primary key dari masing-masing entity.

Tabel Dosen

Tabel kaprodi

Tabel Jurusan

transformasi e r diagram ke basis data relational lanj3

nip

nama_dos

Dosen

1

perwalian

N

mahasiswa

nim

nama_mhs

Transformasi E-R Diagram ke Basis Data Relational (lanj)
  • Untuk CR (Cardinality Ratio) 1:N dengan atau tanpa total participation maka primary key dari sisi 1 masuk ke sisi N.

Tabel Dosen

Tabel Mahasiswa

transformasi e r diagram ke basis data relational lanj4

N

mengambil

M

matakuliah

kode_mk

nama_mk

nim

nama_mhs

mahasiswa

Transformasi E-R Diagram ke Basis Data Relational (lanj)
  • Untuk CR M:N  dibuat tabel tersendiri berdasarkan relationshipnya dengan kolom-kolomnya terdiri dari alternate key dan primary key dari masing-masing entity.

Tabel Mahasiswa

Tabel KRS

semester

Tabel Matakuliah

studi kasus rental vcd film
Studi Kasus :Rental VCD FILM
  • Spesifikasi Database
    • Data dari film berupa : judul, jumlah kepingan, jumlah film.
    • Film yang disewakan dikelompokkan ke dalam kelompok film yang terdiri dari jenis film dengan masing-masing jenis memiliki harga sewa yang berbeda, artinya jenis film menentukan harga sewanya.
    • Data customer yang menyewa berupa : no identitas, jenis identitas, nama dan alamat.
    • Setiap customer dapat menyewa lebih dari satu film.
    • Satu judul film dapat disewa oleh beberapa customer.
    • lama sewa sesuai dengan jumlah film, terhitung dari tgl menyewa.
    • Setiap keterlambatan pengembalian akan dikenakan denda per hari dan per film. nilai dari denda sudah ditetapkan (konstan).
tahap pembuatan entity relationship diagram1
Tahap Pembuatan Entity Relationship Diagram
  • Mengidentifikasikan entity-entity yang ada.

entity-entity : KelompokFilm, Film, Customer.

  • Menentukan atribut-atribut dari setiap entity.
  • Menentukan primary key dari setiap entity.
tahap pembuatan entity relationship diagram lanj
Tahap Pembuatan Entity Relationship Diagram (lanj)
  • Menentukan relationship antar entity.
  • Menentukan atribut-atribut dari setiap relationship (jika ada).
tahap pembuatan entity relationship diagram lanj1
Tahap Pembuatan Entity Relationship Diagram (lanj)
  • Menentukan Cardinality Rasio.
  • Menentukan participation constraint.
    • Setiap film harus merupakan anggota dari suatu jenis film, sehingga film memiliki total participation terhadap relationshipnya dengan entity kelompok film.
    • Setip customer tidak harus selalu menyewa film dan setiap film tidak harus disewa oleh customer. Sehingga entity-entity ini memiliki partial participation relationship antar keduanya.
entity relationship diagram rental vcd film

judul

dikelompokkan

kode_film

jml_keping

harga_sewa

jenis

jml_film

Film

N

kelompokfilm

1

N

tgl_sewa

total_film

jenis_identitas

no_identitas

menyewa

total_harga

M

Customer

denda

tgl_kembali

nama

alamat

Entity Relationship Diagram Rental VCD FILM
latihan transformasi ke basis data relasional
Latihan Transformasi ke Basis Data Relasional

Latihan

Sebuah perpustakaan kampus sederhana memiliki aturan-aturan sebagai berikut :

1. Sebuah perpustakaan memiliki Buku yang dapat dipinjam oleh Anggota perpustakaan.

2. Anggota dapat meminjam Buku pada perpustakaan lebih dari satu buku dalam sekali peminjaman.

3. Pada Buku yang harus di catat adalah NoBuku, Judul, Pengarang, Penerbit, Tahun Terbit, Jenis Buku

(Majalah, Kumpulan Artikel, Novel, Komik, Buletin, dsb), Status (sedang dipinjam, ada diperpustakaan)

4. Pada Anggota yang harus dicatat adalah Nomor Anggota,

Nama, Alamat, Kota, No Telepon, Tanggal Lahir, Jurusan.

5. Pada setiap terjadi Transaksi Peminjaman maka dicatat

Tanggal Pinjam dan Tanggal Kembali.

latihan transformasi ke basis data relasional1
Latihan Transformasi ke Basis Data Relasional

TugasAndaadalah:

1.Buatlah ER diagram untuksistem database perpustakaantersebut.

2.Tentukan bentukrelasinya.

3.Tranformasikan ERD tersebutke basis data relasional

4. BuatlahTabelnormalisasi 1NF,2NF,3NF.

5. Dikumpulkandalambentuk file atau Hard copy. Untuk file, email keswadharmapti@gmail.comditutupjam 12 Malam. Jika Hard Copy padasaat UAS.
