新進學員實習心得報告發表

新進學員實習心得報告發表. 報 告 人 蕭明順 所屬單位 峨眉 E/S. 新桃供電區營運處. P1. 六個月所參與過的工作概述. 變壓器點檢 斷路器內檢 ABS 點檢 PD 點檢 LA 點檢 OLTC 內檢 SC 點檢 消防系統 蓄電池點檢 電容器檢修 竣工檢查. 新桃供電區營運處. P2. 報告主題 :. 69KV GCB( 中興製 ) 檢點作業. 1. 聯絡停電 2. 工具及材料、測試儀器 3. 預知危險及指認呼喚活 動. 1. 接觸電阻與開閉時間測

kylynn-torres
Download Presentation

新進學員實習心得報告發表

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

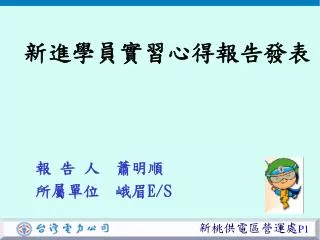

  1. 新進學員實習心得報告發表 報 告 人 蕭明順 所屬單位 峨眉E/S 新桃供電區營運處 P1

  2. 六個月所參與過的工作概述 • 變壓器點檢 • 斷路器內檢 • ABS 點檢 • PD 點檢 • LA 點檢 • OLTC 內檢 • SC 點檢 • 消防系統 • 蓄電池點檢 • 電容器檢修 • 竣工檢查 新桃供電區營運處 P2

  3. 報告主題: 69KV GCB(中興製)檢點作業 1.聯絡停電 2.工具及材料、測試儀器 3.預知危險及指認呼喚活 動 1.接觸電阻與開閉時間測 試 2.操作機構閉鎖等手動安 全措施 3.絕緣介質SF6回收處理 • GCB 拆蓋流程 • 消弧室機構名稱介紹 • 動/固定接觸子拆解&保 養 • 測量外內部衝程距離 • 吸收劑更換及封蓋 • SF6回充作業 • 性能試驗 • 心得感想 一、工作前置作業 二、點檢作業 點檢前置作業 點檢內容 三、點檢完成後作業 新桃供電區營運處 P3

  4. 工作前置作業 • 1. 工具及材料、測試儀器 Notes: 1. Power Factor測定 器。 2.週波計。 Notes: 1. Power Factor測定 器。 2.週波計。 3. SF6含水量測定器 4.低阻計。 5.高阻計。 Power Factor 低阻計 SF6 含水量測試器 週波計 高阻計 新桃供電區營運處 P4

  5. 工作前置作業 • 2.停電操作 TBM KY 活動 這次工作項目為GCB 520 內檢 ，GCB 520主要是連接#2 ATR三次側與電抗器設備，停電範圍則是CB 520與ABS 521 。 新桃供電區營運處 P5

  6. 工作前置作業 • 3.停電步驟 Notes: 1. GCB 520→OFF。 2. ABS 521→OFF。 3. ABS 521的操作電源OFF來達到二段隔離。 4.驗電後GCB兩側需掛接地。 5.GCB 520圍藍帶周圍設備圍紅帶。 Notes: 1. GCB 520→OFF。 2. ABS 521→OFF。 3. BS 521的操作電源OFF來達到二段隔離。 4.驗電後GCB兩側需掛接地 。 Notes: 1. GCB 520→OFF。 2. ABS 521→OFF。 3.ABS 521的操作電源OFF來達到二段隔離。 Notes: 1. GCB 520→OFF 。 Notes: 1. GCB 520→OFF。 2. ABS 521→OFF 。 新桃供電區營運處 P6

  7. 點檢作業—點檢前置作業 • 1.接觸電阻與動作時間測試 新桃供電區營運處 P7

  8. Notes: 1.將選擇開關切到現場位置。 2.電源隔離啟斷AC及DC電源，防止設備誤動作。 3.維護工作前應將CB閉合打開各一次，使CB閉合彈簧完全釋能。 4.將儲氣槽之高 壓空氣排洩完全。 Notes: 1.將選擇開關切到現場位置。 2.電源隔離啟斷AC及DC電源，防止設備誤動作。 3.維護工作前應將CB閉合打開各一次，使 CB跳脫彈簧完全 釋能。 Notes: 1.將選擇開關切到現場位置。 2.電源隔離啟斷AC及DC電源，防止設備誤動作。 Notes: 1.將選擇開關切到現場位置。 • 點檢作業—點檢前置作業 • 2.操作機構閉鎖手動安全措施 新桃供電區營運處 P8

  9. 點檢作業—點檢前置作業 • 3.絕緣介質SF6回收處理 Notes: 先將管路抽真空後，靜止5分鐘以上確定管路是否有漏氣的狀態，再將CB氣室裡的SF6回收至回收車儲氣槽。 新桃供電區營運處 P9

  10. 點檢內容—消弧室內檢 • 1.GCB 拆蓋流程 #19棘輪板手拆除消弧室手孔蓋 拆除8顆螺絲使手孔蓋與儲氣槽分離 檢查且清潔擦拭消弧組件 清拭後塗上一層 矽油膏 完成後用布覆蓋消弧孔避免異物掉落 更換O型環(1AP255) 新桃供電區營運處 P10

  11. 固定主接觸子 可動消弧接觸子 絕緣噴嘴 固定消弧接觸子 • 點檢內容—消弧室內檢 • 2.各機構名稱 新桃供電區營運處 P11

  12. 絕緣噴嘴內徑值:22mm 標準值:22~23mm 絕緣噴嘴內徑值:22mm • 點檢內容—消弧室內檢 • 3.絕緣噴嘴量測: 新桃供電區營運處 P12

  13. 固定消弧接觸 外徑值Φ:21mm 固定消弧接觸 值長度:181mm 固定消弧接觸外徑值Φ:21mm 標準值Φ:20~22mm • 點檢內容—消弧室內檢 • 4.固定消弧接觸外徑值量測: 新桃供電區營運處 P12

  14. Notes: 在傳動機構軸上作記號且用鋼尺量測長度(170mm) • 點檢內容—消弧室內檢 • 4.測量外部衝程距離 Notes: 使用#13號板手拆除機構箱(總共8顆螺絲) Notes: 裝設慢動作機具 Notes: 以順時針方向旋轉使CB由open切換close Notes: 1.CB切至close定位後再量測長度(90mm) 2.則外部衝程為: 170-90=80mm ※標準80+0mm-4mm 新桃供電區營運處 P14

  15. 點檢內容—消弧室內檢 • 5.測量內部衝程距離 • Notes: • 用絕緣膠帶貼在接觸子兩端作為測量基準點。 • ※Notes: • 使用鋼尺量測固定測主接觸子標識位置與可動消弧接觸子標識位置兩者距離(148mm)。 ※Notes: 再繼續慢慢投入接觸子直到有 “咔”一聲停止動作，再以鋼尺量其長度，(16mm) 。 ※Notes: 以鋼尺測量其距離，此距離為接觸子插入深 度(深度42 mm) 。 Notes: 量測固定主接觸子插入深度長度(11.6mm) 。 148mm ※Notes: 用三用電錶量測固定接觸值與可動接觸值再慢動作投入CB,當電錶指針動作時，立即停止慢動作投入。 16mm 42mm 新桃供電區營運處 P15

  16. 點檢內容—消弧室內檢 • 6.測量內部衝程距離 新桃供電區營運處 P16

  17. 點檢內容—消弧室內檢 • 7.吸收劑更換及封蓋 ※Notes: 1.使#10套筒板手拆除吸收劑盒螺絲。 2.更換吸收劑每相各2包共6包吸收劑。 ※在大氣中暴露時間不可超過10分鐘。 ※Notes: 1.使#10套筒板手拆除吸收劑盒螺絲。 ※Notes: 1.使#10套筒板手拆除吸收劑盒螺絲。 2.更換吸收劑每相各2包共6包吸收劑。 ※在大氣中暴露時間不可超過10分鐘。 3.裝回手孔蓋前，必須再 次確認斷路器氣槽 內，完全無異物。 新桃供電區營運處 P17

  18. 點檢完成後作業 • 1. SF6回充作業 ※Notes: 1.先將管路抽真空後，靜止5分鐘以上確定管路是否有漏氣的狀態。 2.將斷路器氣室抽真空，在真空度靜壓達至1.33m bar以下再繼續抽真空兩個小時以上再填灌SF6 。 3.灌充SF6氣體至額定壓力 (20℃)。 正常壓力:6.0kg/c㎡ ※警報壓力:5.5kg/c㎡ ※閉鎖壓力:5.0kg/c㎡ 新桃供電區營運處 P18

  19. 點檢完成後作業 • 2.性能判斷 • 接觸電阻測試: 低阻計 ※Notes: 量測時CB需投入狀態 儀器電流使用100A/2mΩ單位檔。 量測結果: R:144  Ω S:146  Ω T:145  Ω 標準值: 接觸電阻< 165  Ω 新桃供電區營運處 P19

  20. 點檢完成後作業 • 2.性能判斷 • 電力因數測試: Power Factor Notes: 測試結果: 1.消弧室介質功率因數 〈W〉= 0.01 W 2.套管對地介質功率因 數〈W〉= 0.08W 標準值: 1.消弧室介質功率因數 〈W〉= 0.08 W以下 2.套管對地介質功因 數〈W〉= 0.12以 下 新桃供電區營運處 P20

  21. 週波計 • 點檢完成後作業 • 2.性能判斷 • 動作時間測試: ※Notes: 測量動作時間時CB須切至Remote位置。 測試結果: ※三相相差≦2ms 新桃供電區營運處 P21

  22. 高阻計 • 點檢完成後作業 • 2.性能判斷 • 絕緣電阻測試 : ※Notes: 量測時CB需開啟狀態儀器電壓使用2.5kV。 量測結果:25000M-Ω 標準值: 絕緣電阻 >1000M-Ω 新桃供電區營運處 P22

  23. SF6 含水量測試器 • 點檢完成後作業 • 2.性能判斷 • SF6含水量測試: ※Notes: 量測結果: 50ppm 標準值: <150ppm 新桃供電區營運處 P23

  24. 點檢完成後作業 • 3.工作心得 33kV 電抗器用GCB內檢週期非常長，內檢週期為六年一次或者開關次數超過500次，任何一項達到就需內檢，很高興能在學員實習階段的時候遇到GCB內檢的工作，經理也交代我們新學員們要把握機會好好學習且紀錄內檢步驟與注意事項，如此我們才會吸收專業知識與成長。 新桃供電區營運處 P24

  25. 報告完畢 敬請指教 新桃供電區營運處 P25
