  1. Экономика и организация производства Вебинар №1 Тема: Производственный процесс на промышленном предприятии: методы организации производства Рассматриваемые вопросы: 1) Определение параметров поточной линии с рабочим конвейером. 2) Определение параметров поточной линии с распределительным конвейером.

  2. Шаг конвейера ( l, м ) - это расстояние между соответствующими осями двух смежных изделий, лежащих на ленте конвейера.

  3. Некоторые классификации поточных линий и конвейеров В зависимости от места выполнения операции различают поточные линии: а) с рабочим конвейером; б) с конвейером со снятием предметов труда для обработки. В зависимости от характера перемещения различают конвейеры: а) с непрерывным движением - его несущая часть движется постоянно с заданной скоростью. б) с пульсирующем движением - во время обработки предметов его несущая часть находится в неподвижном состоянии и приводится в движении периодически через промежуток времени равный такту линии.

  4. Рабочая зона на операции

  5. Задача №1 Исходные данные: Сборка блока осуществляется на рабочем конвейере непрерывного действия. Шаг конвейера – 1,5 м. Диаметры приводного и натяжного барабана – 0,4 м каждый. Программа выпуска 500 блоков/сутки. Режим работы поточной линии двухсменный по 8 ч. Регламентированные перерывы на отдых по 30 мин в смену. Технологический процесс состоит из 8 операций. Нормы времени на операциях:

  6. Задание Определить параметры поточной линии (такт, ритм и скорость движения конвейера, принятое количество рабочих мест на операциях, коэффициенты загрузки рабочих мест на операциях, длину рабочей зоны на каждой операции, общую длину участка рабочей зоны конвейерной линии) , длину замкнутой ленты конвейера, длительность технологического цикла сборки блока на конвейере.

  7. Параметры конвейерной поточной линии Тактом поточной линии называют промежуток времени между выпуском и запуском двух очередных изделий: r = Фп/Q, где r – такт поточной линии, мин./шт. Фп – полезный фонд времени работы линии за определённый период, мин. Q – производственная программа линии за этот же период, шт. Время обратное такту, называется ритмом. Ритм поточной линии характеризует количество выпускаемых изделий в единицу времени. R = 1/r, где R – ритм поточной линии, шт./мин. Скорость движения конвейера: v=l / r, где v – скорость движения конвейера, м/мин.; l – шаг конвейера, м.

  8. Определение такта , ритма и скорости движения конвейера 1 шаг: определение суточного полезного фонда времени работы линии (Фп) Фп = (8час х 60 мин – 30мин) х 2 смены = 900 мин 2 шаг: расчёт такта и ритма движения конвейера r = 900мин / 500 блоков = 1,8 мин/блок R = 1/ r = 1/1,8 = 0,56 блоков/мин 3 шаг: расчёт скорости движения конвейера V = 1,5 м/блок / 1,8 мин/блок = 0,83 м/мин

  9. Количество рабочих мест на операции и коэффициенты их загрузки Ср = t/r, где Ср – расчётное число рабочих мест на операции, ед. t – продолжительность операции, мин r – такт поточной линии, мин./шт. Принятое число рабочих мест (Сп) определяется округлением расчётного числа рабочих мест в большую сторону. Кз = Ср /Сп, где Кз – коэффициент загрузки на операции; Ср – расчётное число рабочих мест на операции, ед.; Сп – принятое число рабочих мест на операции, ед.

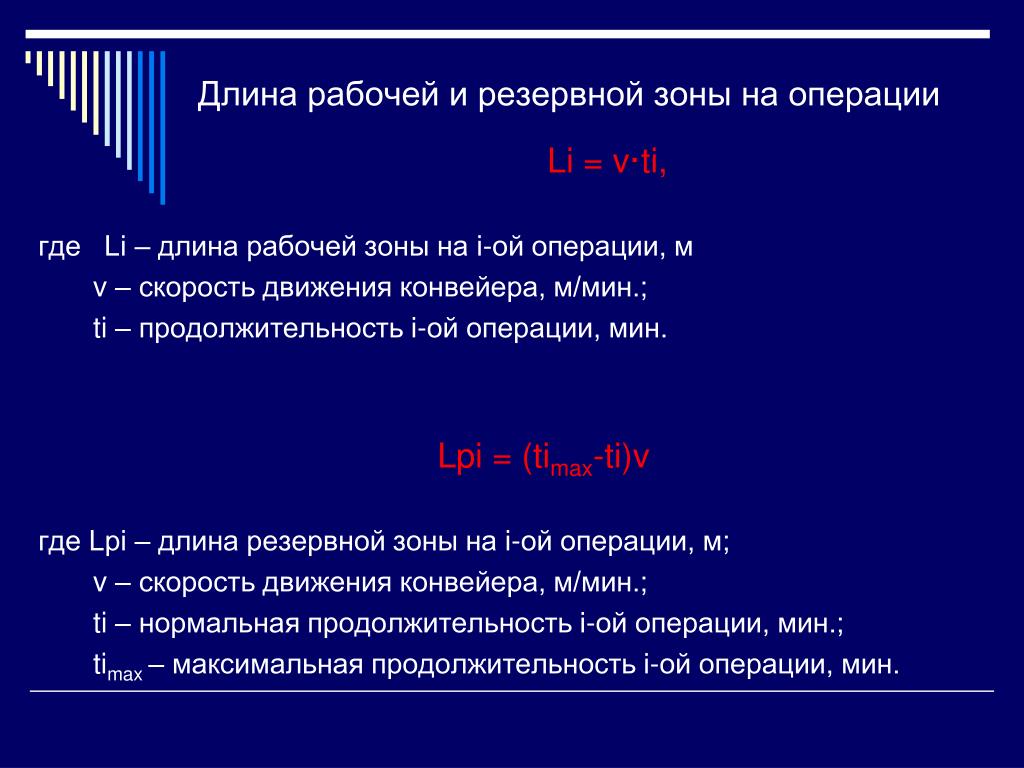

  10. Длина рабочей и резервной зоны на операции Li = v·ti, где Li – длина рабочей зоны на i-ой операции, м v – скорость движения конвейера, м/мин.; ti – продолжительность i-ой операции, мин. Lpi = (timax-ti)v где Lрi – длина резервной зоны на i-ой операции, м; v – скорость движения конвейера, м/мин.; ti – нормальная продолжительность i-ой операции, мин.; timax – максимальная продолжительность i-ой операции, мин.

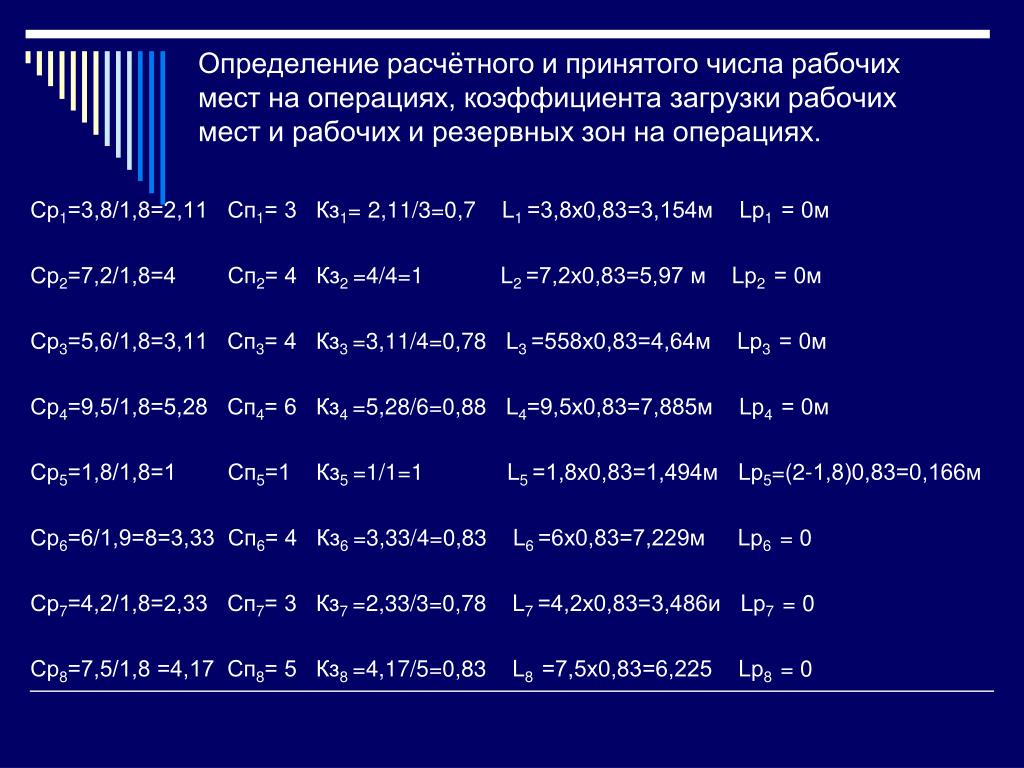

  11. Определение расчётного и принятого числа рабочих мест на операциях, коэффициента загрузки рабочих мест и рабочих и резервных зон на операциях. Ср1=3,8/1,8=2,11 Сп1= 3 Кз1= 2,11/3=0,7 L1 =3,8х0,83=3,154м Lр1 = 0м Ср2=7,2/1,8=4 Сп2= 4 Кз2 =4/4=1 L2 =7,2х0,83=5,97 м Lр2 = 0м Ср3=5,6/1,8=3,11 Сп3= 4 Кз3 =3,11/4=0,78 L3 =558х0,83=4,64м Lр3 = 0м Ср4=9,5/1,8=5,28 Сп4= 6 Кз4 =5,28/6=0,88 L4=9,5х0,83=7,885м Lр4 = 0м Ср5=1,8/1,8=1 Сп5=1 Кз5 =1/1=1 L5 =1,8х0,83=1,494м Lр5=(2-1,8)0,83=0,166м Ср6=6/1,9=8=3,33 Сп6= 4 Кз6 =3,33/4=0,83 L6 =6х0,83=7,229м Lр6 = 0 Ср7=4,2/1,8=2,33 Сп7= 3 Кз7 =2,33/3=0,78 L7 =4,2х0,83=3,486и Lр7 = 0 Ср8=7,5/1,8 =4,17 Сп8= 5 Кз8 =4,17/5=0,83 L8 =7,5х0,83=6,225 Lр8 = 0

  12. Определение количества рабочих мест, их загрузки и длины рабочей зоны на каждой операции

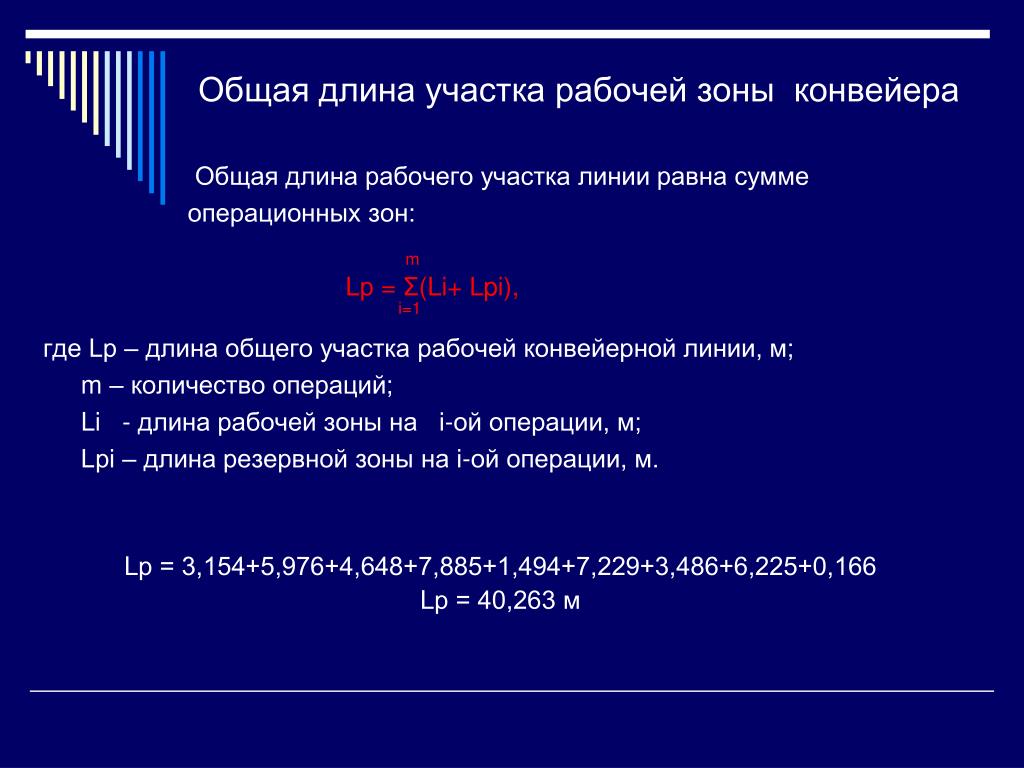

  13. Общая длина участка рабочей зоны конвейера Общая длина рабочего участка линии равна сумме операционных зон: m Lр = Σ(Li+ Lpi), i=1 где Lр – длина общего участка рабочей конвейерной линии, м; m – количество операций; Li - длина рабочей зоны на i-ой операции, м; Lрi – длина резервной зоны на i-ой операции, м. Lр = 3,154+5,976+4,648+7,885+1,494+7,229+3,486+6,225+0,166 Lр = 40,263 м

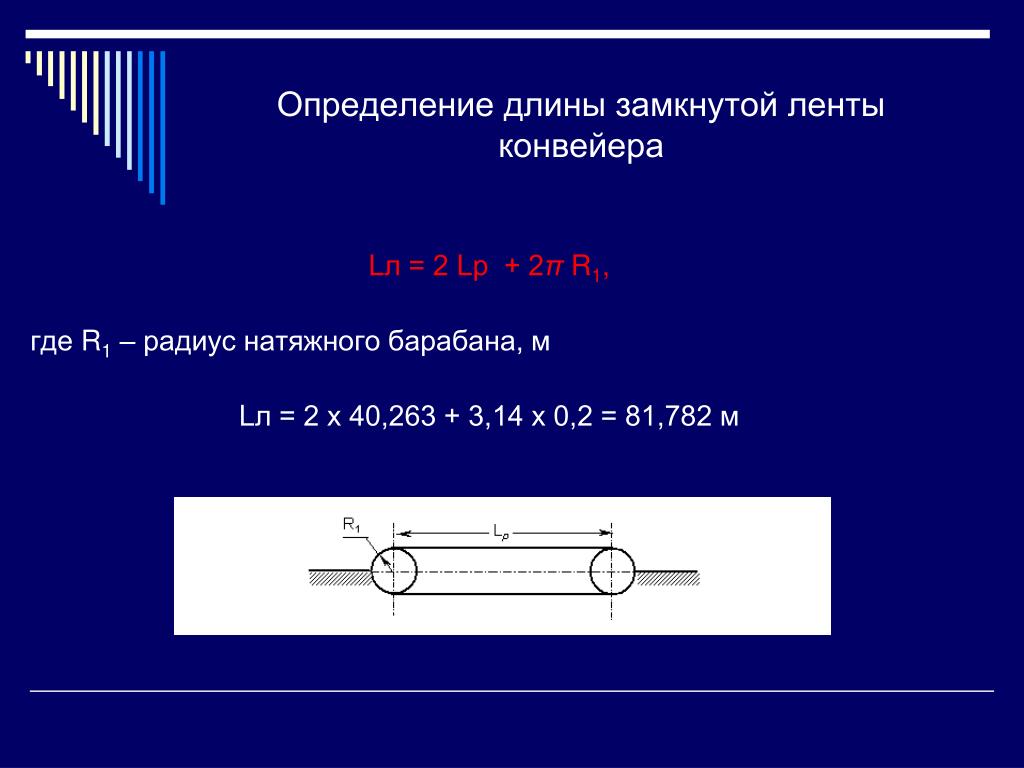

  14. Определение длины замкнутой ленты конвейера Lл = 2 Lр + 2π R1, где R1 – радиус натяжного барабана, м Lл = 2 х 40,263 + 3,14 х 0,2 = 81,782 м

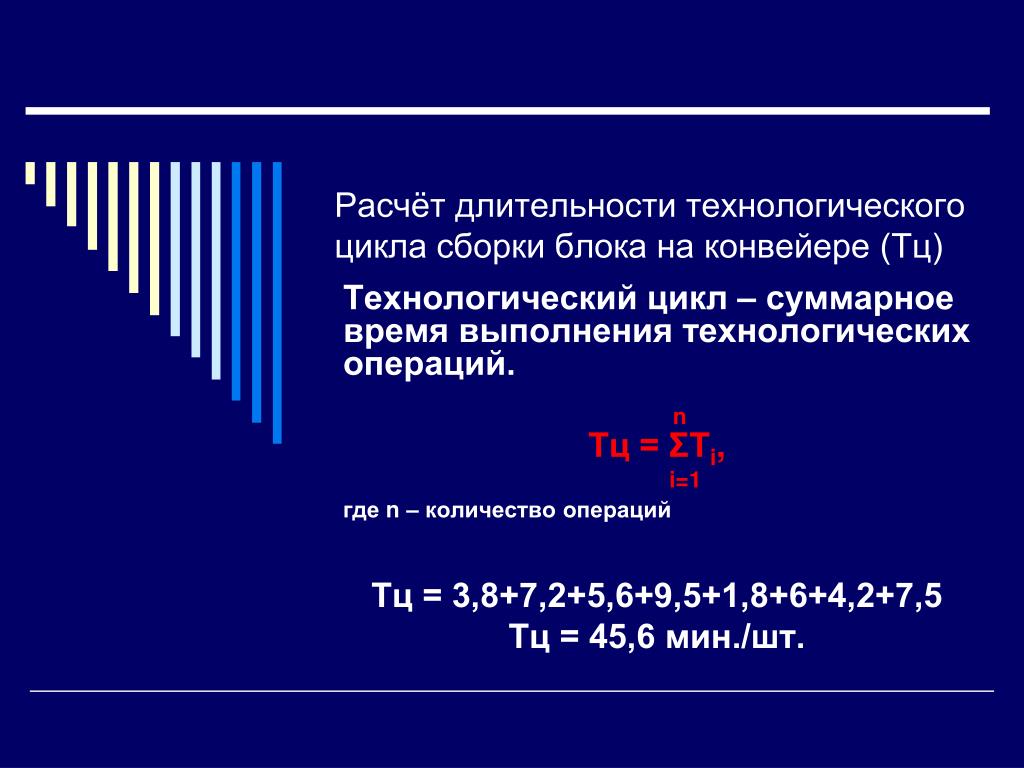

  15. Расчёт длительности технологического цикла сборки блока на конвейере (Тц) Технологический цикл – суммарное время выполнения технологических операций. n Тц = ƩТi, i=1 где n – количество операций Тц = 3,8+7,2+5,6+9,5+1,8+6+4,2+7,5 Тц = 45,6 мин./шт.

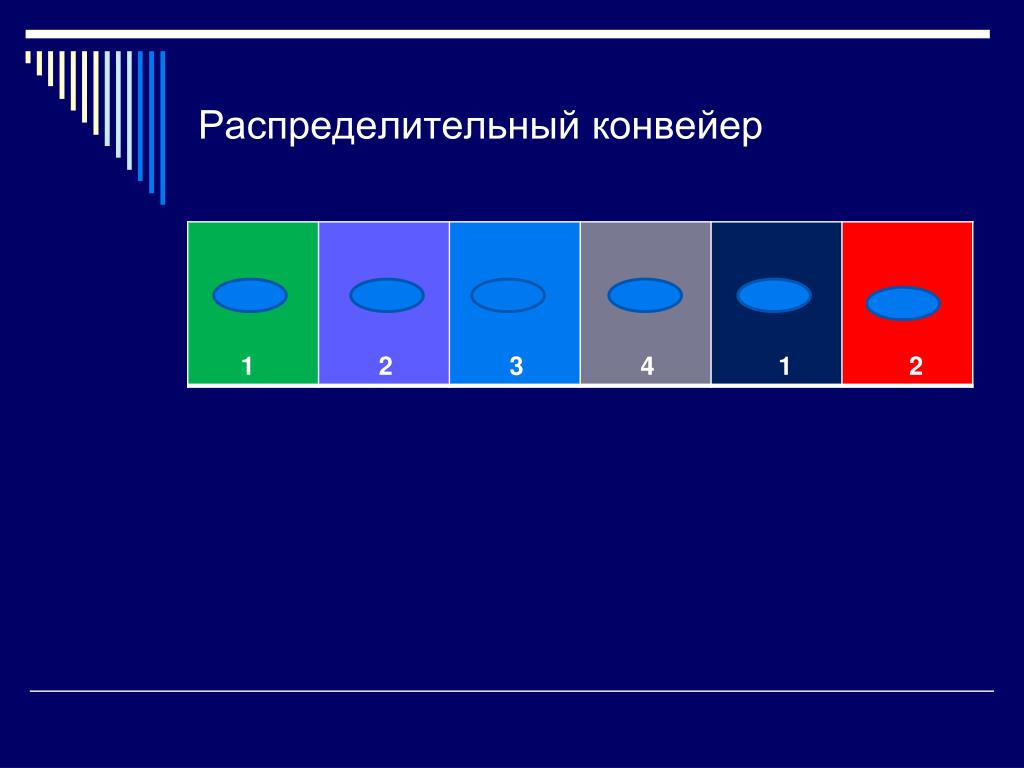

  16. Распределительный конвейер

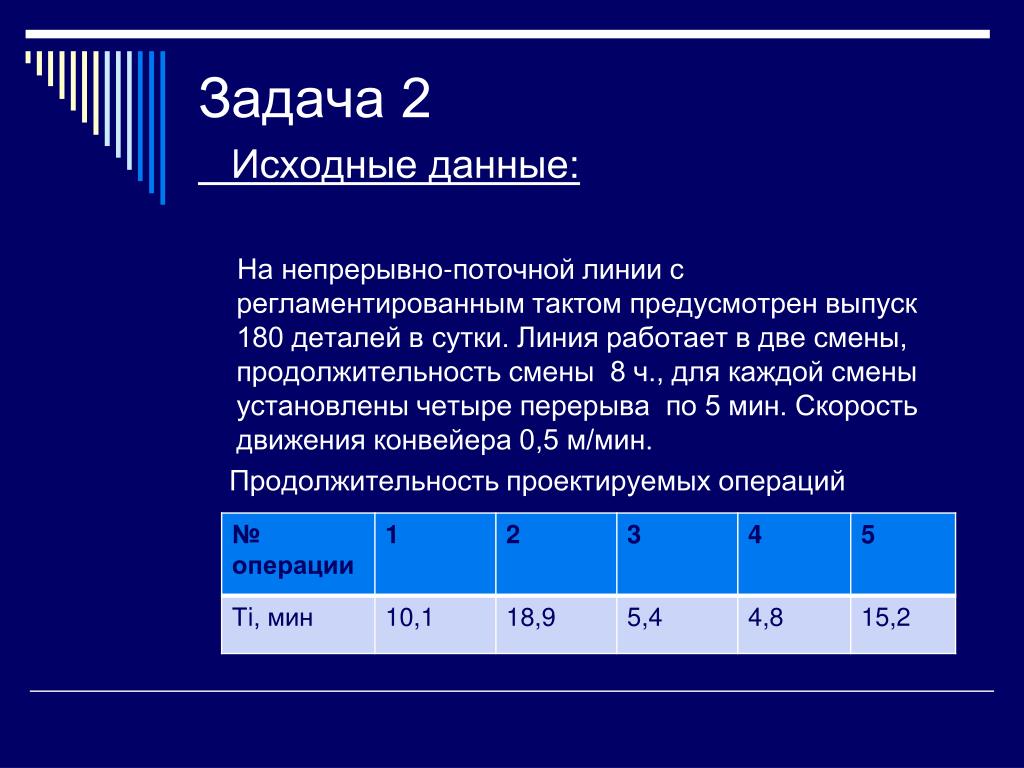

  17. Задача 2 Исходные данные: На непрерывно-поточной линии с регламентированным тактом предусмотрен выпуск 180 деталей в сутки. Линия работает в две смены, продолжительность смены 8 ч., для каждой смены установлены четыре перерыва по 5 мин. Скорость движения конвейера 0,5 м/мин. Продолжительность проектируемых операций

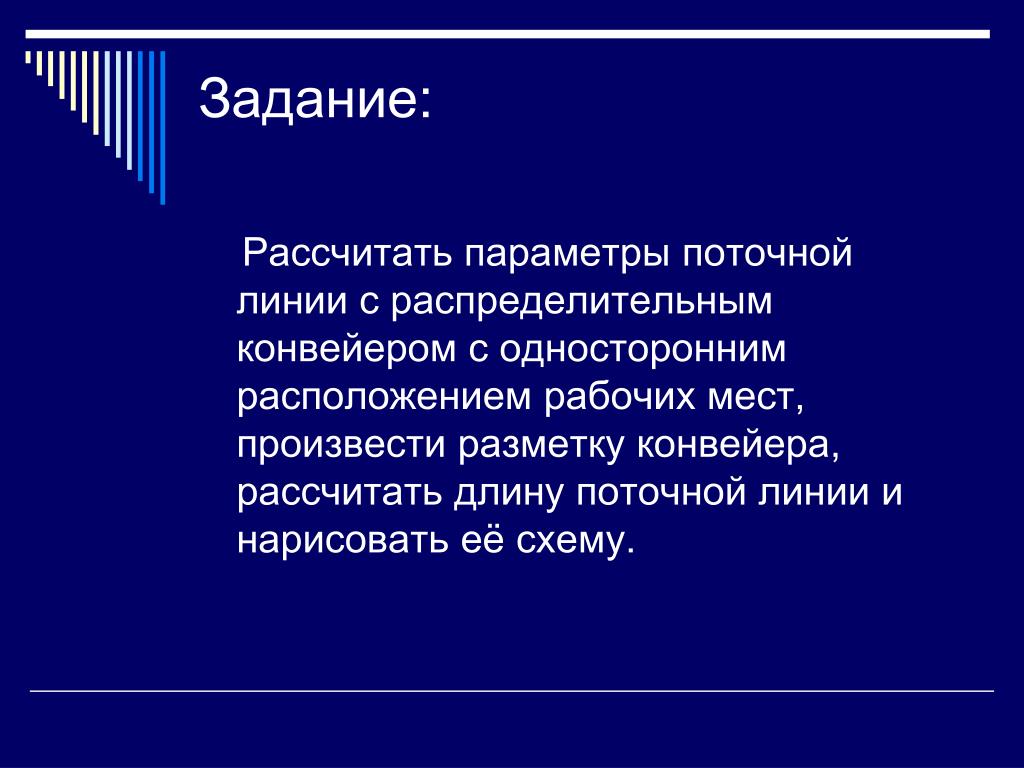

  18. Задание: Рассчитать параметры поточной линии с распределительным конвейером с односторонним расположением рабочих мест, произвести разметку конвейера, рассчитать длину поточной линии и нарисовать её схему.

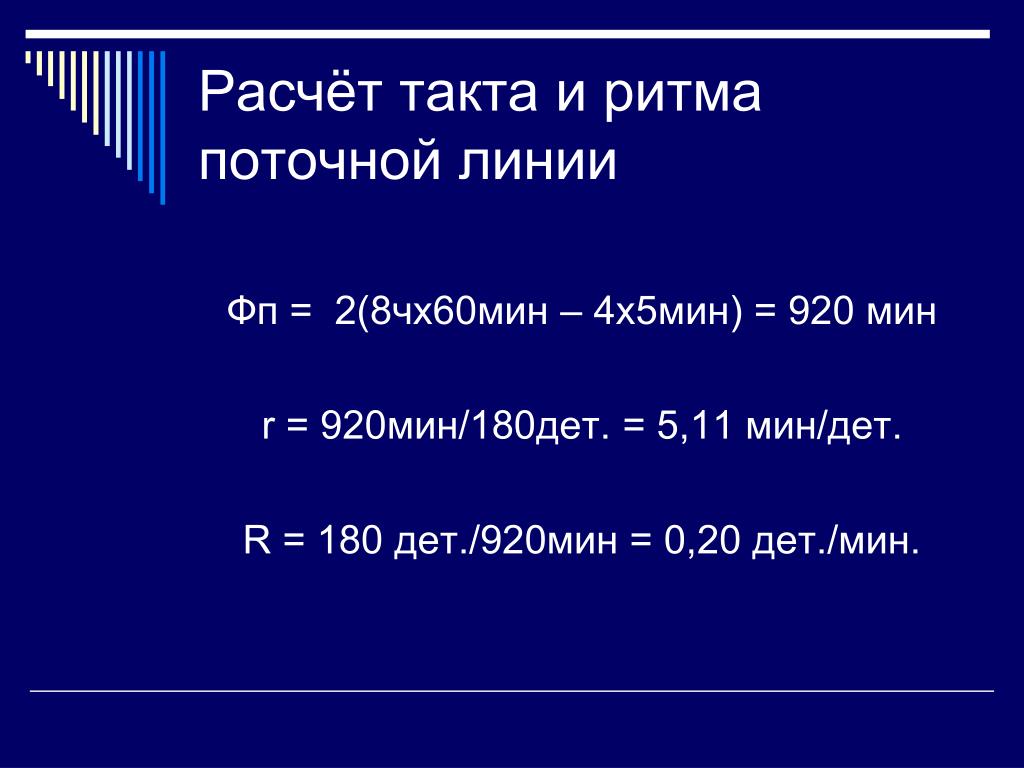

  19. Расчёт такта и ритма поточной линии Фп = 2(8чх60мин – 4х5мин) = 920 мин r = 920мин/180дет. = 5,11 мин/дет. R = 180 дет./920мин = 0,20 дет./мин.

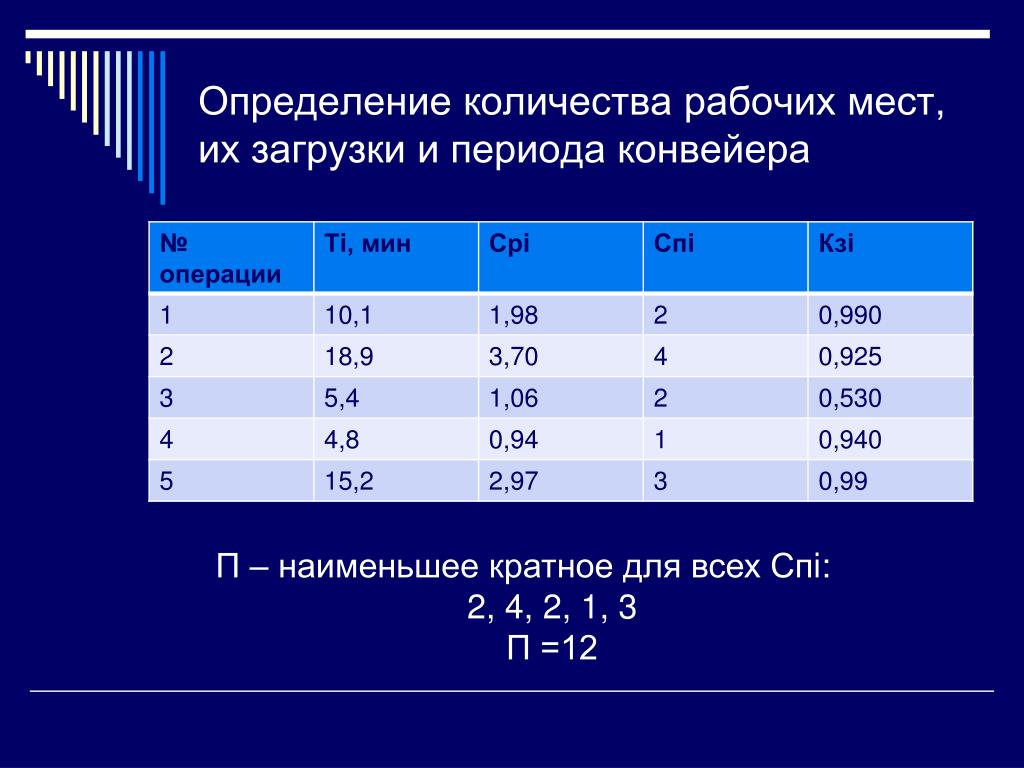

  20. Определение количества рабочих мест, их загрузки и периода конвейера П – наименьшее кратное для всех Спi: 2, 4, 2, 1, 3 П =12

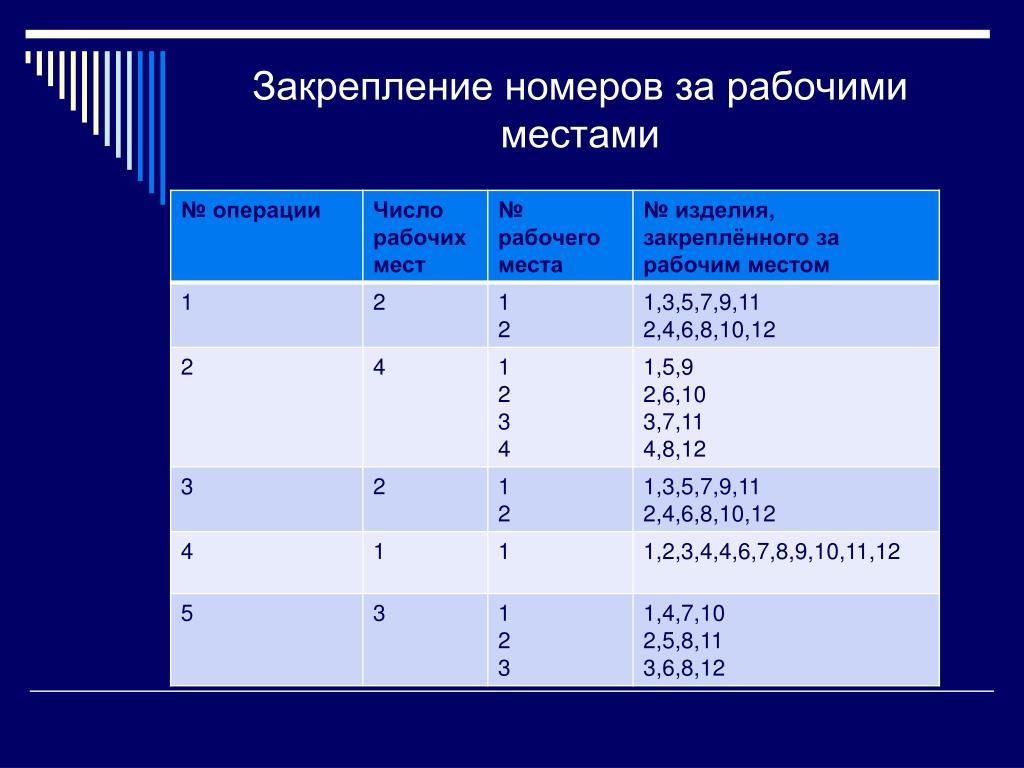

  21. Закрепление номеров за рабочими местами

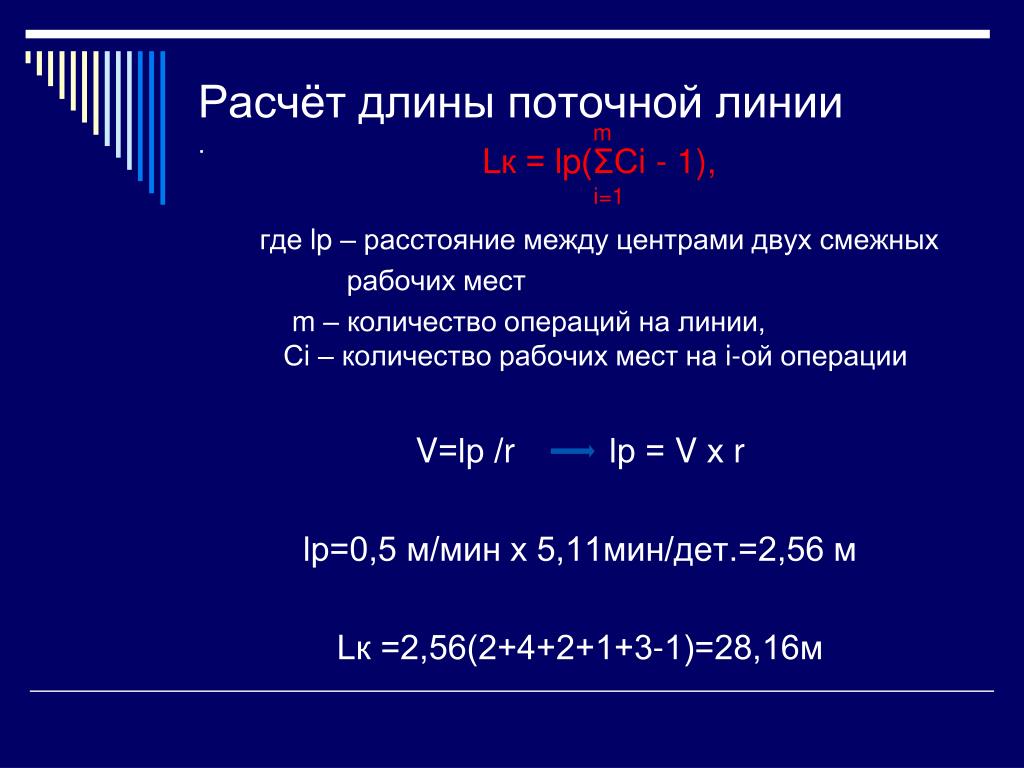

  22. Расчёт длины поточной линии. mLк = lp(ΣСi - 1),i=1где lp – расстояние между центрами двух смежных рабочих мест m – количество операций на линии, Сi – количество рабочих мест на i-ой операции V=lр /r lр = V х r lр=0,5 м/мин х 5,11мин/дет.=2,56 м Lк =2,56(2+4+2+1+3-1)=28,16м

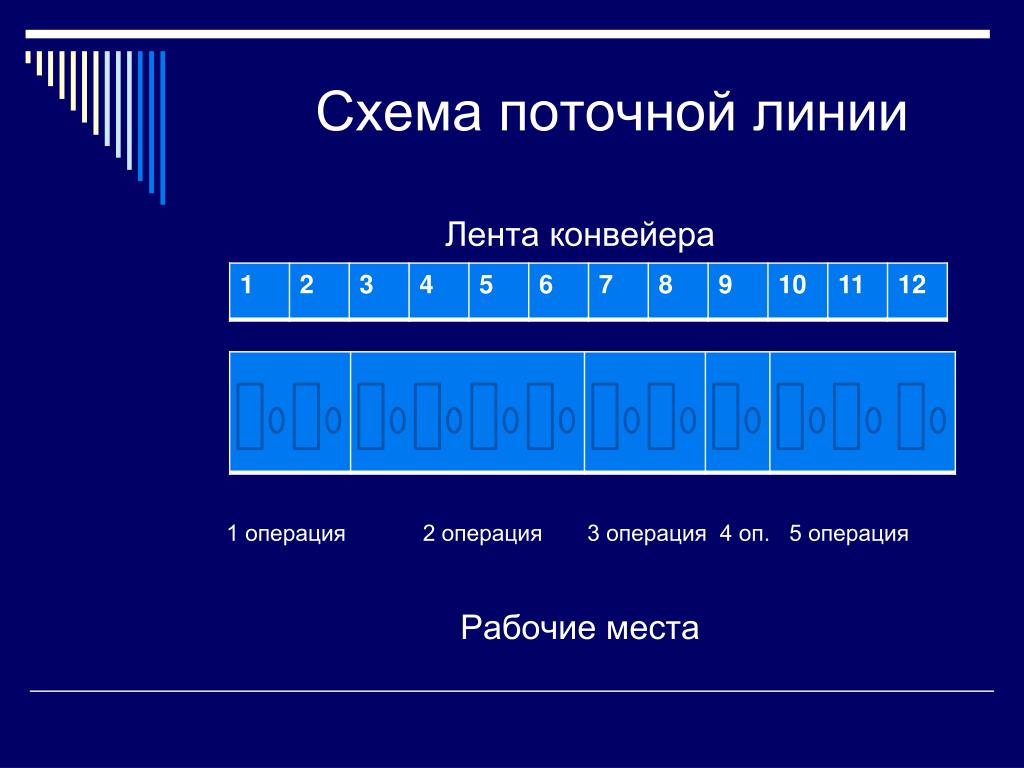

  23. Схема поточной линии Лента конвейера 1 операция 2 операция 3 операция 4 оп. 5 операция Рабочие места
