資訊安全與系統管理 2013/4/10 Chienweilin
練習 防火牆是否可以防範病毒? 若有 10 台電腦相要共用一條 8M/2M 的 ADSL連線網際網路，只有一個公共 IP，該如何規畫才能夠使10台電腦同時都能上網，並且在瀏覽網頁時不會感到緩慢?
Gateway • 通訊閘 Gateway主要的用途在於轉送(Forward)網路封包，使得在內部網路的其他電腦能夠透過 Gateway 連上網路 • 因此，要做為 Gateway 的伺服器至少需要有兩張網路卡，一張網路卡是對內網段使用，另外一張網路卡則是對外網段使用，分別擁有不同的 IP • 在練習實作時，我們必須先規畫好可以對外連線的網卡所需使用的 IP，及對內連線所使用的 IP • 對外連線所使用的 IP 通常會依據實際所配發的公共 IP 網段做設定 • 對內連線則可以自行規畫想使用的 IP
硬體設置 • 由於沒有實體的設備，使用 VirtualBox練習時，需在要實作的主機上設定安裝兩個網路卡 • 外部網路: 設定其中一張可以透過 VirtualBox連線到網際網路 • 內部網路: 設定另一張網路卡只能與 VirtualBox中其他虛擬主機連線 • 完成硬體的配置過後，接著進入 Ubuntu 分別依據規劃設定兩張網路卡的 IP 位置 • sudovi /etc/network/interfaces
設定IP 位置 外部網路:eth0為對外的連線，因此必須設定實際對外連線所需使用的 Gateway 及 DNS 內部網路:eth1則依據規畫的 IP 網段做設定即可 auto lo iface lo inet loopback auto eth0 iface eth0 inet static address 10.20.30.77 netmask 255.255.255.0 gateway 10.20.30.1 dns-nameservers 10.20.30.15 10.20.30.16 auto eth1 iface eth1 inet static address 172.22.22.1 netmask 255.255.255.0 network 172.22.22.0
開啟 Ubuntu 封包轉送的功能 • Linux 要做為 Gateway 或 Router 會使用到封包轉送(Forward)的功能，Linux 有提供此功能，但在預設情況下是沒有開啟的 • 編輯 Linux 核心參數 • sudovim /etc/sysctl.conf • 找到 IPv4 封包轉送的設定 • # net.ipv4.ip_forward=1 • 將註解的符號 # 移除以開啟設定 • net.ipv4.ip_forward=1 • 重新啟動 Linux 以載入新的設定 • sudo reboot
NAT Linux 的 IP 轉送功能以開啟，內部網路的封包已經可以透過 Gateway 轉送到網際網路 但其他內部網路的電腦仍然沒有辦法透過 Gateway 上網，主要是由於內部網路的電腦使用的是私有 IP 使用私有 IP 使得其他伺服器要回應時無法找到回應的位置，使得連線無法雙向溝通 因此要設定 NAT 的功能
NAT 設定 • 網路地址轉換NAT 的功能可以透過 Linux 中 iptables的指令做設定 • iptables是 Ubuntu 中內建可以用來過濾封包的套件，可以用來做為防火牆或 NAT 時使用 • 透過加以下兩行開啟 NAT 的功能 • 第一行為開啟允許封包轉送的規則 • 第二行為設定使用 NAT 名稱轉換並偽裝成 eth0 (對外 IP) 的封包送出請求 • iptables的設定可以放在 /etc/rc.local的最下方 exit 0; 之前每次開機時會自動執行 /sbin/iptables -P FORWARD ACCEPT /sbin/iptables --table nat -A POSTROUTING -o eth0 -j MASQUERADE
其他電腦連線的設定 • 完成了 Linux 封包轉送的設定，理論上其他內部網路的電腦已經可以使用此 Linux 伺服器做為 Gateway 上網 • 其他電腦在 IP 的設定上則使用，內部網路規畫的 IP 網段以連線到做為 Gateway 的伺服器，並設定 Gateway 的 IP(172.22.22.1) 做為參數 • DNS 則使用與 Gateway 相同的 DNS 即可 • 使用ping 測試是否與外部網路能夠聯繫 • ping www.hinet.net auto lo iface lo inet loopback auto eth0 ifaceeth0 inet static address 172.22.22.2 netmask 255.255.255.0 network 172.22.22.0 gateway 172.22.22.1 dns-nameservers 10.20.30.15 10.20.30.16

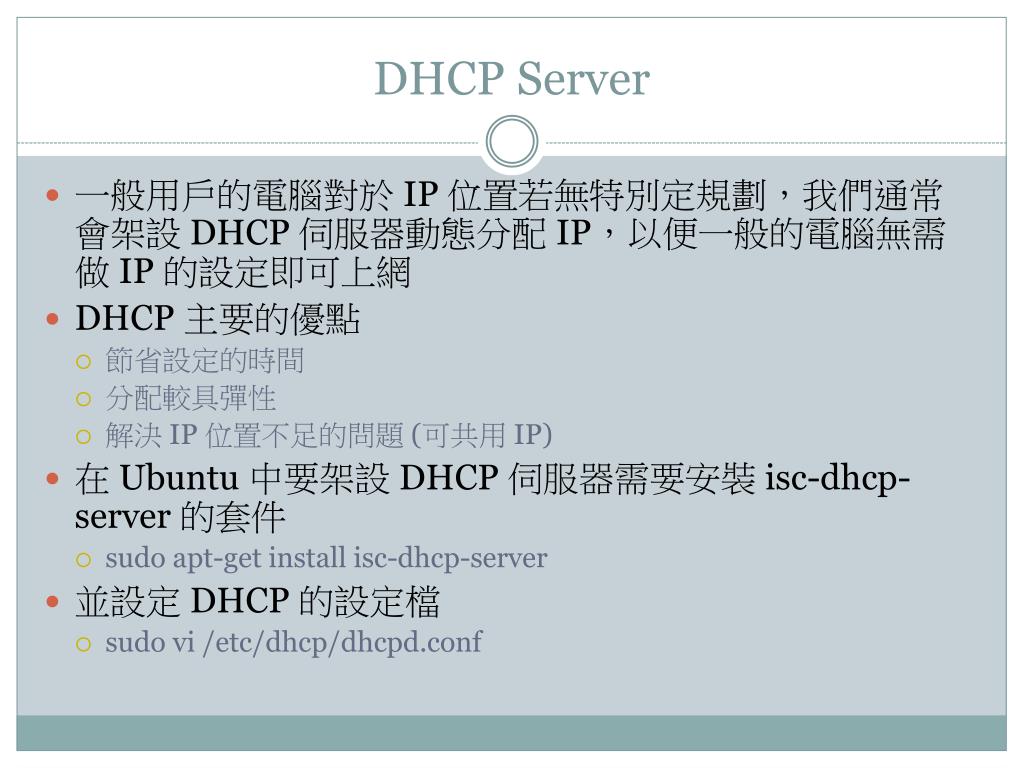

DHCPServer • 一般用戶的電腦對於 IP 位置若無特別定規劃，我們通常會架設 DHCP 伺服器動態分配 IP，以便一般的電腦無需做 IP 的設定即可上網 • DHCP 主要的優點 • 節省設定的時間 • 分配較具彈性 • 解決 IP 位置不足的問題 (可共用 IP) • 在 Ubuntu 中要架設 DHCP 伺服器需要安裝 isc-dhcp-server 的套件 • sudo apt-get install isc-dhcp-server • 並設定 DHCP 的設定檔 • sudo vi /etc/dhcp/dhcpd.conf
設定 DHCP Server • DHCP 伺服器的設定檔最主要設定的項目有兩個 • IP 租賃的時間 • IP 分配出去保留的時間及可使用的時間，多久會重新分配? • PI 租賃的 IP 相關資訊 • 所要分配出去的 IP 網段、遮罩、範圍、DNS 伺服器與 Gateway ddns-update-style none; # option definitions common to all supported networks... option domain-name "codeghar.com"; option domain-name-servers 10.20.30.15, 10.20.30.16; default-lease-time 3600; max-lease-time 7200; # If this DHCP server is the official DHCP server for the local # network, the authoritative directive should be uncommented. authoritative; # Use this to send dhcp log messages to a different log file (you also # have to hack syslog.conf to complete the redirection). log-facility local7; # This is a very basic subnet declaration. subnet 172.22.22.0netmask255.255.255.0 { range 172.22.22.21 172.22.22.250; option subnet-mask 255.255.255.0; option routers 172.22.22.1; }

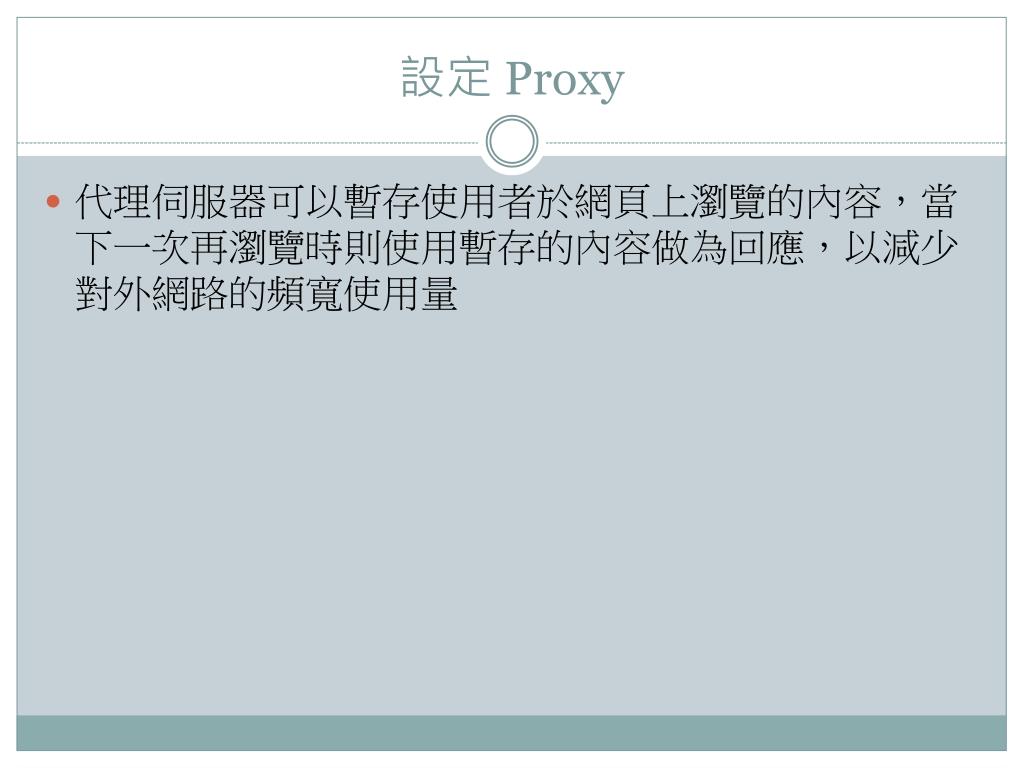

設定 Proxy 代理伺服器可以暫存使用者於網頁上瀏覽的內容，當下一次再瀏覽時則使用暫存的內容做為回應，以減少對外網路的頻寬使用量
Ubuntu 安裝代理伺服器 • 安裝代理伺服器 • sudo apt-get install squid • 設定代理伺服器 • sudovi /etc/squid/squid.conf • 設定可以使用代理伺服器的網段 • acllanhomesrc172.22.22.0/255.255.255.0 • 加入允許使用代理伺服器的網端 • http_accessallow lanhome • 重新啟動代理伺服器 • service squid3 restart
用戶端的設定 每一台使用的電腦必須在瀏覽器的設定中額外做設定 Squid Proxy 預設使用的埠號為 3128
