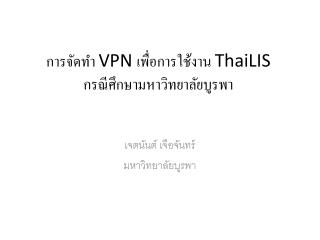

  1. การจัดทำ VPN เพื่อการใช้งาน ThaiLISกรณีศึกษามหาวิทยาลัยบูรพา เจตนันต์ เจือจันทร์ มหาวิทยาลัยบูรพา

  2. VPN • VPN ที่ใช้ในระบบเครือข่าย BUU-Net คือ OpenVPN เหตุผลในการเลือก OpenVPN • Opensource Software • ค่าใช้จ่ายต่ำ • ความเร็วเมื่อเทียบกับ VPN อื่น • ง่ายในการติดตั้ง Server และ Client • ระบุตัวตนผู้ใช้งานได้ ผ่าน LDAP , AD

  3. VPN • Virtual Private Network • เครือข่ายส่วนบุคคลเสมือน • หมายถึง ระบบเครือข่ายส่วนบุคคลที่สร้างโดยใช้เครือข่ายสาธารณะ เป็นการขยายเครือข่ายส่วนบุคคลโดยใช้ประโยชน์จากเครือข่ายสาธารณะ อย่างเช่นเครือข่ายอินเทอร์เน็ต มุมมองของผู้ใช้แล้วจะเป็นการเชื่อมต่อระหว่างจุดต่อจุดระหว่างเครื่องคอมพิวเตอร์ผู้ใช้ กับเซอร์ฟเวอร์ภายในองค์กร โดยที่การเชื่อมต่อนั้นจะมีความปลอดภัยเนื่องจากมีการเข้ารหัสข้อมูล

  4. ประเภท VPN VPN มี 3 ประเภท โดยขึ้นกับลักษณะการใช้งาน • Access VPN (Host-to-Net VPN) • Intranet VPN (Site-to-Site VPN) • Extranet VPN

  5. VPN Tunneling Protocol • PPTP (Point to Point Tunneling Protocol) • L2TP (Layer 2 Tunneling Protocol) • IPSec (IP Security) เป็นการเข้ารหัสข้อมูล Layer 3 • SSL/TLS เป็นการเข้ารหัสข้อมูล Layer 4 โดยใช้เทคโนโลยี SSL

  6. Internet Network Diagram User 125.27.65.223 202.28.0.0 BUU UniNet ThaiLIS

  7. Internet Network Diagram User VPN 125.27.65.223 202.28.0.0 BUU VPN Client UniNet 202.28.11.11 VPN Server ThaiLIS

  8. OpenVPN • OpenVPN เป็น OpenSource SSL VPN ซึ่งมีแนวคิดการออกแบบให้สามารถใช้งานได้หลากหลายทั้งแบบ Remote Access , Site-to-Site , Wi-Fi Security การติดตั้งสามารถทำได้ง่าย ปลอดภัย รวมถึงความรวดเร็วในการทำงาน ดังนั้น OpenVPN จึงมีรูปแบบการส่งข้อมูลที่เข้ารหัสแล้ว ผ่านโปรโตคอล UDP ( User Datagram Protocol )

  9. OpenVPN รูปแบบการเชื่อมต่อ • Ethernet Bridging (tap) • Routing (tun)

  10. BUU-VPN • VPN Server (For Student) • VPN Server (For Staff) • VPN Client (Student) • WWW , SSH • VPN Client (Staff) • WWW, SSH, Remote Desktop, File Sharing

  11. Make VPN Server • CPU : Intel Pentium 4 1.8 GHz • RAM : 1 GB • NIC : 10/100 Mbps • Hard disk : 1 SCSI 36 GB • OS : Linux CentOS 5.0 • Software : openvpn-2.0.9-1.el5.rf.i386.rpm • PAM Authentication (AD and OpenLDAP)

  12. Make VPN Client • OS : Microsoft Windows XP SP2 • OpenVPN Client • nsis205.exe • openvpn_install_source-2.0.9-gui-1.0.3.zip • ca.crt , client.crt , client.key , client.ovpn • student-vpn-buu.exe

  13. Make VPN Client openvpn_install_source-2.0.9-gui-1.0.3.zip ca.crt , client.crt , client.key , client.ovpn nsis205.exe student-vpn-buu.exe

  14. การติดตั้งและใช้งาน VPN Client • http://vpn.buu.ac.th

  15. การติดตั้งและใช้งาน VPN Client • สำหรับเชื่อมต่อ VPN จากเครื่องคอมพิวเตอร์ที่อยู่นอกเครือข่ายมหาวิทยาลัยบูรพาเท่านั้น ไม่สามารถเชื่อมต่อ VPN จากเครื่องคอมพิวเตอร์ที่อยู่ในเครือข่ายคอมพิวเตอร์มหาวิทยาลัยบูรพาได้ • การเชื่อมต่อ VPN เหมาะสำหรับผู้ใช้งานจำเป็นที่จะใช้เครือข่ายอินทราเน็ต เช่น การค้นหาข้อมูลจากงานวิจัยที่มหาวิทยาลัยบูรพาบอกรับไว้ , บริการสืบค้น และ Download เอกสารฉบับเต็มของ วิทยานิพนธ์ , การค้นหาข้อมูลจากวารสาร E-Journal เป็นต้น • ท่านต้องมีชื่อผู้ใช้และรหัสผ่านของเครือข่ายคอมพิวเตอร์มหาวิทยาลัยบูรพา (Username and Password) ที่ออกโดยสำนักคอมพิวเตอร์ มหาวิทยาลัยบูรพา

  16. การติดตั้งและใช้งาน VPN Client • โปรแกรม VPN นี้ทำการติดตั้งและทดสอบใช้ได้ดีบน Windows XP SP2 เท่านั้น • การติดตั้งโปรแกรมต้องติดตั้งบนเครื่อง Windows XP SP2 ที่มีสิทธิ์เท่ากับหรือเทียบเท่า Administrator ของเครื่องคอมพิวเตอร์นั้นๆ • การใช้งานเครือข่ายเมื่อเชื่อมต่อ VPN แล้วความเร็วในการรับส่งข้อมูลจะช้ากว่าเครือข่ายอินทราเน็ต • การติดตั้งโปรแกรมลงบนเครื่องคอมพิวเตอร์อาจแตกต่างบ้างตามลักษณะสภาวะแวดล้อมของเครื่องคอมพิวเตอร์แต่ละเครื่อง ให้ท่านลองทดสอบติดตั้ง ถ้าไม่สามารถติดตั้งได้สามารถสอบถามได้ที่ ฝ่ายปฎิบัติการ สำนักคอมพิวเตอร์ มหาวิทยาลัยบูรพา E-mail : vpn@buu.ac.th

  17. การติดตั้งและใช้งาน VPN Client • เข้าเว็บไซต์ http://vpn.buu.ac.th • สำหรับนิสิตให้ดาวน์โหลดได้ที่ http://vpn.buu.ac.th/download/student-vpn-buu.exe • สำหรับอาจารย์และบุคลากรให้ดาวน์โหลดได้ที่ http://vpn.buu.ac.th/download/staff-vpn-buu.exe • และทำการ Save File มาไว้ยังเครื่องที่จะติดตั้ง

  18. ก่อนเชื่อมต่อ VPN

  19. ก่อนเชื่อมต่อ VPN • http://whatismyip.com

  20. ก่อนเชื่อมต่อ VPN • http://dcms.thailis.or.th/dcms

  21. ก่อนเชื่อมต่อ VPN

  22. หลังจากเชื่อมต่อ VPN

  23. หลังจากเชื่อมต่อ VPN

  24. หลังจากเชื่อมต่อ VPN

  25. ปัญหาและอุปสรรค • Password Expired • OS Client • ความรู้ความเข้าในการเรื่องการใช้ VPN ไม่ถูกวัตถุประสงค์ • Firewall ขององค์กร หรือ Personal Firewall

  26. กำลังดำเนินการ • Use for all OS client • Easy Install for all OS client • User Report ; Munin • QoS Support

  27. ขอบคุณครับjettanan@buu.ac.th
