  1. Struktur Percabangan Dasar-Dasar Komputer FKIP Prodi Matematika Univ. Muhammadiyah Gresik

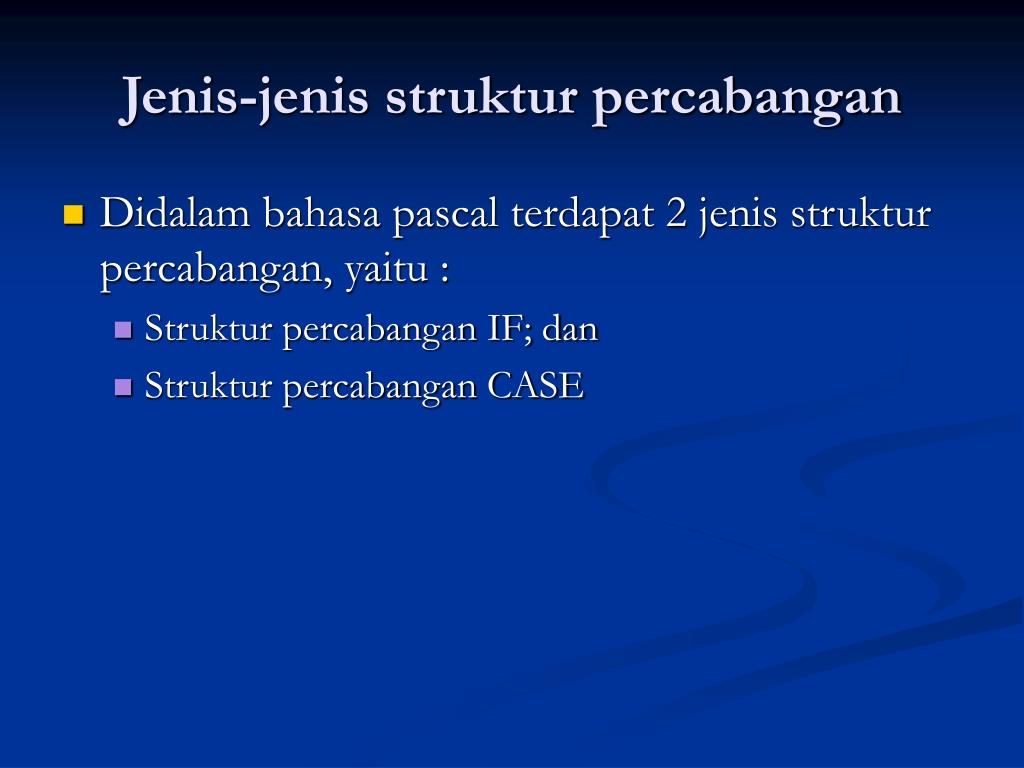

  2. Jenis-jenis struktur percabangan • Didalam bahasa pascal terdapat 2 jenis struktur percabangan, yaitu : • Struktur percabangan IF; dan • Struktur percabangan CASE

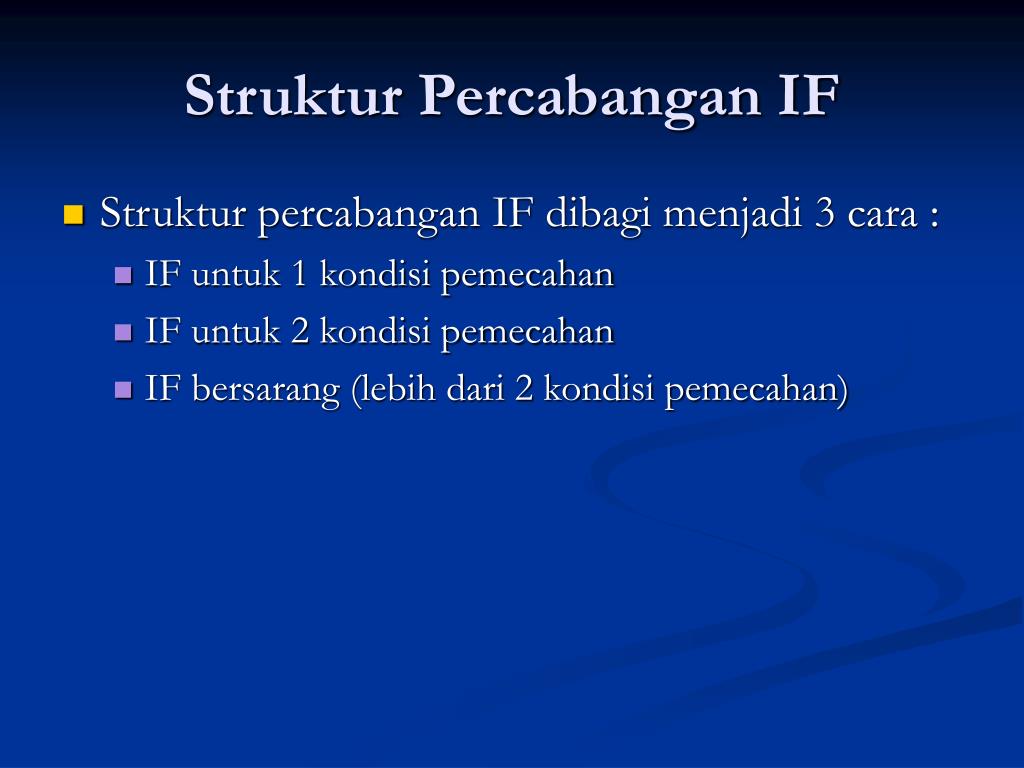

  3. Struktur Percabangan IF • Struktur percabangan IF dibagi menjadi 3 cara : • IF untuk 1 kondisi pemecahan • IF untuk 2 kondisi pemecahan • IF bersarang (lebih dari 2 kondisi pemecahan)

  4. Struktur Percabangan IF (cont’d) • IF untuk 1 kondisi pemecahan • Syntax (Aturan Penulisan) : IF ekspresi/kondisi THEN BEGIN Aksi END; • Cara Kerja : AKSI akan dikerjakan jika EKSPRESI/KONDISI bernilai TRUE • Contoh Kasus : Jika nilai >= 65 maka siswa dinyatakan lulus • Solusi : IF nilai >= 65 THEN BEGIN writeln(‘Siswa dinyatakan lulus’); END;

  5. Struktur Percabangan IF (cont’d) • IF untuk 2 kondisi pemecahan • Syntax (Aturan Penulisan) : IF ekspresi/kondisi THEN BEGIN Aksi 1 END ELSE BEGIN Aksi 2 END; • Cara Kerja : • AKSI 1 akan dikerjakan jika EKSPRESI/KONDISI bernilai TRUE • AKSI 2 akan dikerjakan jika EKSPRESI/KONDISI bernilai FALSE • Contoh Kasus : Jika nilai >= 65 maka siswa dinyatakan lulus; jika tidak maka siswa dinyatakan tidak lulus

  6. Struktur Percabangan IF (cont’d) • Solusi : IF nilai >= 65 THEN BEGIN writeln(‘Siswa dinyatakan lulus’); END ELSE BEGIN writeln(‘Siswa dinyatakan tidak lulus’); END;

  7. Struktur Percabangan IF (cont’d) • IF Bersarang (lebih dari 2 kondisi pemecahan) • Syntax (Aturan Penulisan) : IF ekspresi/kondisi 1 THEN BEGIN Aksi 1 END ELSE BEGIN IF ekspresi/kondisi 2 THEN BEGIN Aksi 2 END ELSE BEGIN Aksi 3 END; END;

  8. Struktur Percabangan IF (cont’d) • Cara Kerja : • Jika EKSPRESI/KONDISI 1 bernilai TRUE maka : • Aksi 1 akan dikerjakan • Jika EKSPRESI/KONDISI 1 bernilai FALSE maka : • Jika EKSPRESI/KONDISI 2 bernilai TRUE maka : • Aksi 2 akan dikerjakan • Jika EKSPRESI/KONDISI 2 bernilai FALSE maka : • Aksi 3 akan dikerjakan • Contoh Kasus : • Jika nilai UAS >= 65 maka siswa dinyatakan LULUS jika tidak maka : • Jika Absensi siswa >= 80 maka siswa dinyatakan LULUS jika tidak maka siswa dinyatakan TIDAK LULUS

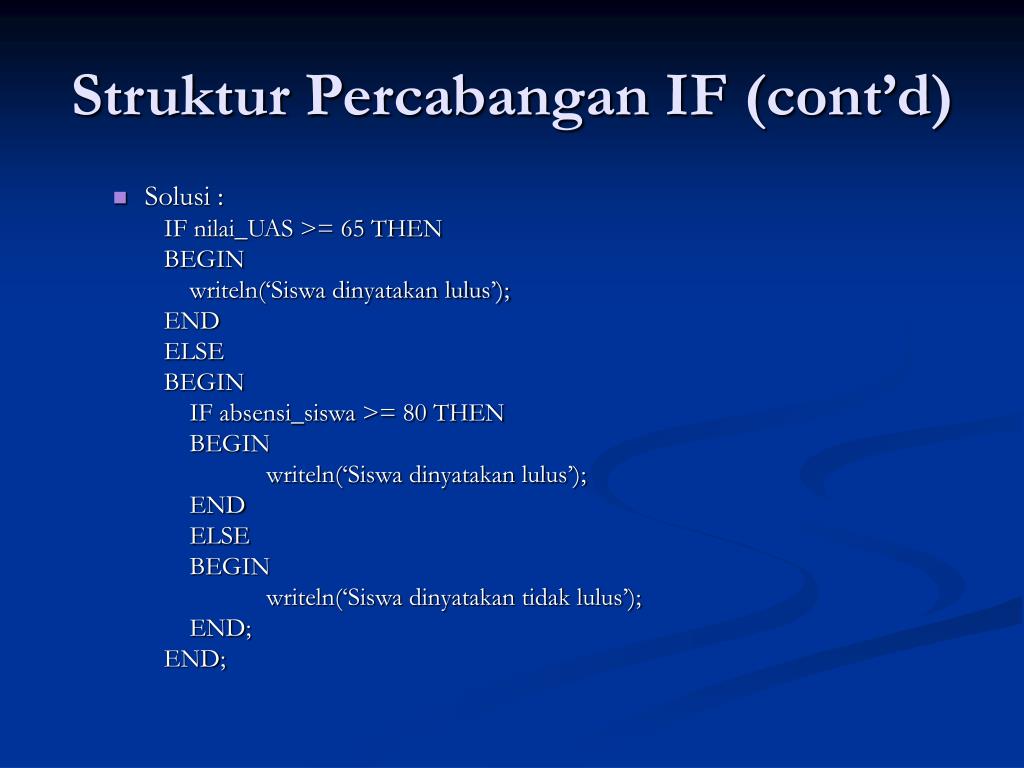

  9. Struktur Percabangan IF (cont’d) • Solusi : IF nilai_UAS >= 65 THEN BEGIN writeln(‘Siswa dinyatakan lulus’); END ELSE BEGIN IF absensi_siswa >= 80 THEN BEGIN writeln(‘Siswa dinyatakan lulus’); END ELSE BEGIN writeln(‘Siswa dinyatakan tidak lulus’); END; END;

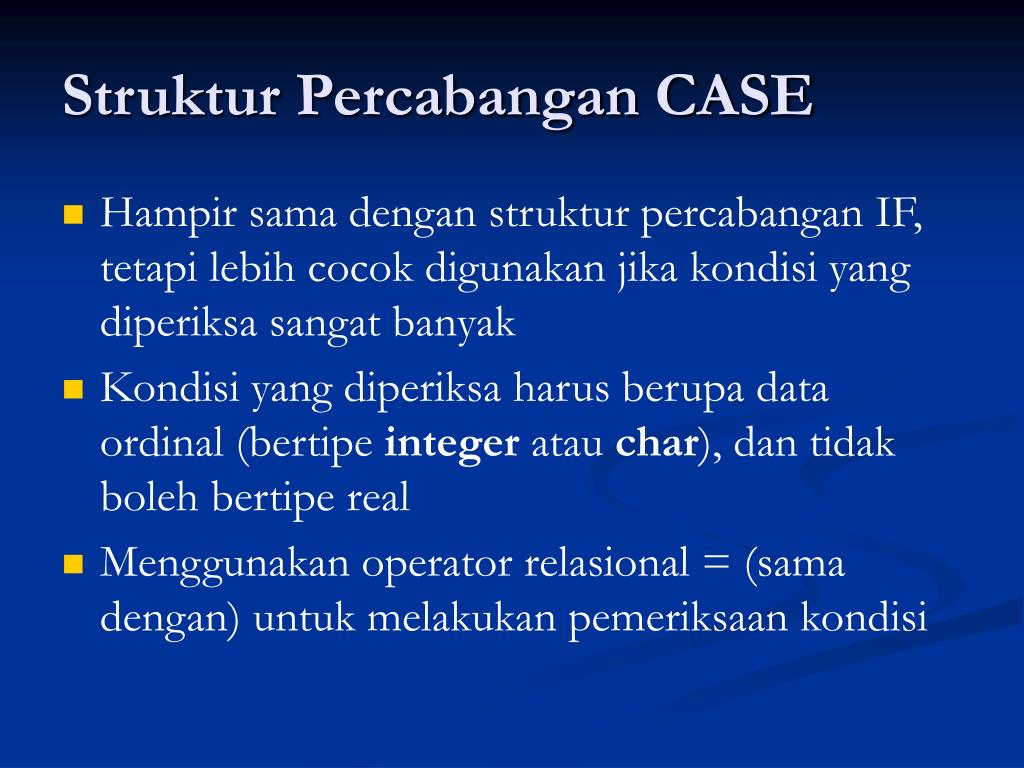

  10. Struktur Percabangan CASE • Hampir sama dengan struktur percabangan IF, tetapi lebih cocok digunakan jika kondisi yang diperiksa sangat banyak • Kondisi yang diperiksa harus berupa data ordinal (bertipe integer atau char), dan tidak boleh bertipe real • Menggunakan operator relasional = (sama dengan) untuk melakukan pemeriksaan kondisi

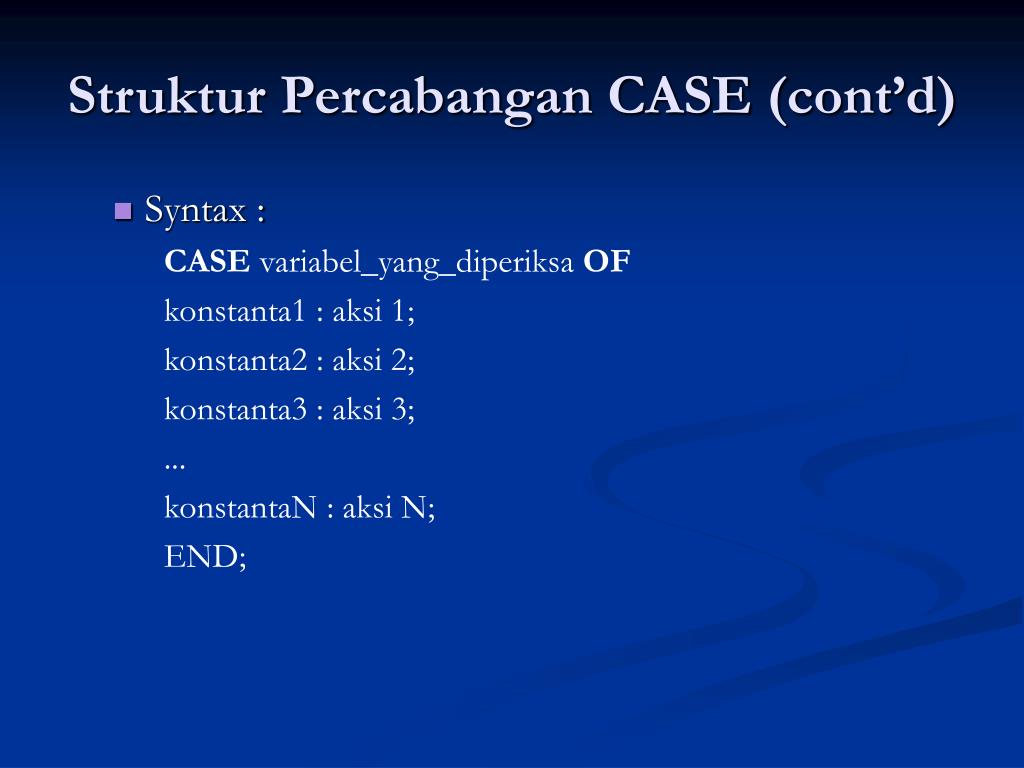

  11. Struktur Percabangan CASE (cont’d) • Syntax : CASE variabel_yang_diperiksa OF konstanta1 : aksi 1; konstanta2 : aksi 2; konstanta3 : aksi 3; ... konstantaN : aksi N; END;

  12. Struktur Percabangan CASE (cont’d) • Cara Kerja : • Aksi 1 akan dikerjakan jika variabel_yang_diperiksa = konstanta1 • Aksi 2 akan dikerjakan jika variabel_yang_diperiksa = konstanta2 • Aksi 3 akan dikerjakan jika variabel_yang_diperiksa = konstanta3 • …… SDA • Aksi ke-N akan dikerjakan jika variabel_yang_diperiksa = konstantaN Contoh Kasus : • Jika hari = 1 maka Tampil hari SENIN • Jika hari = 2 maka Tampil hari SELASA • Jika hari = 3 maka Tampil hari RABU • Jika hari = 4 maka Tampil hari KAMIS • Jika hari = 5 maka Tampil hari JUM’AT • Jika hari = 6 maka Tampil hari SABTU • Jika hari = 7 maka Tampil hari MINGGU

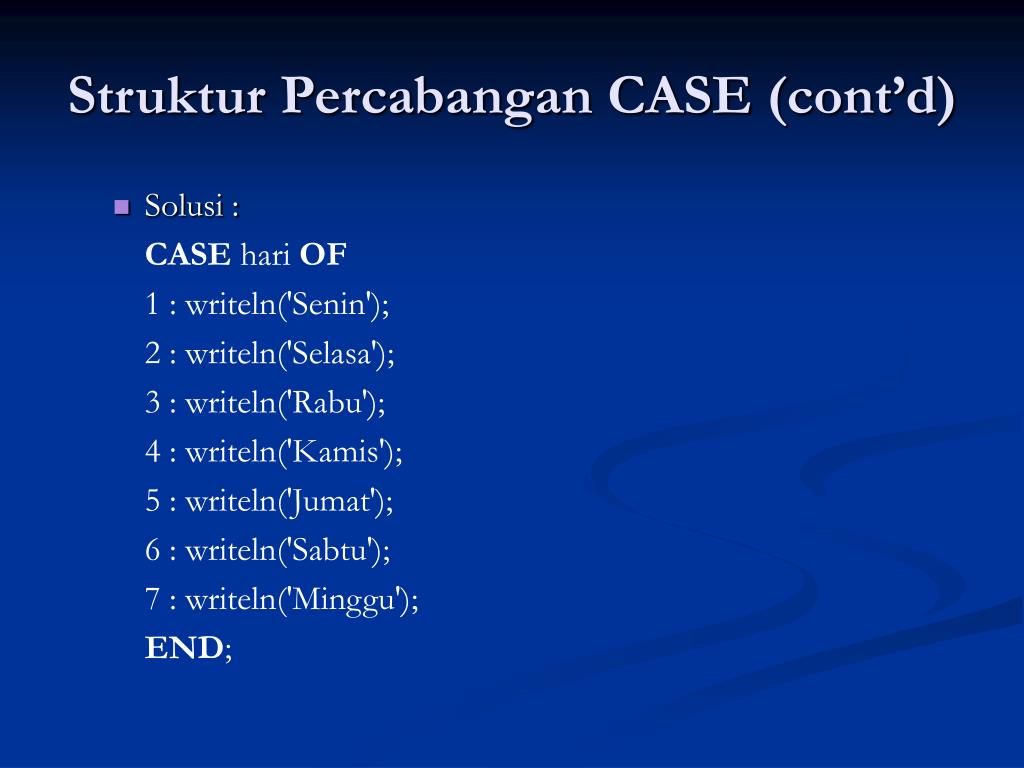

  13. Struktur Percabangan CASE (cont’d) • Solusi : CASE hari OF 1 : writeln('Senin'); 2 : writeln('Selasa'); 3 : writeln('Rabu'); 4 : writeln('Kamis'); 5 : writeln('Jumat'); 6 : writeln('Sabtu'); 7 : writeln('Minggu'); END;

  14. Tugas 1. Struktur percabangan dengan IF Buatlah program untuk menentukan apakah suatu bilangan bulat itu habis dibagi 3 atau tidak. Contoh tampilan: Masukkan sembarang bilangan bulat = 9 Bilangan 9 habis dibagi 3. (Petunjuk: gunakan konsep MOD dalam bilangan bulat) 2. Struktur percabangan dengan CASE Berdasarkan data berikut ini: A = TVRI D = ANTV B = RCTI E = INDOSIAR C = SCTV Buatlah program yang meminta masukan huruf saluran TV,kemudian program menampilkan nama stasiun penyiarannya.
