实训十 低压电器拆装与维修

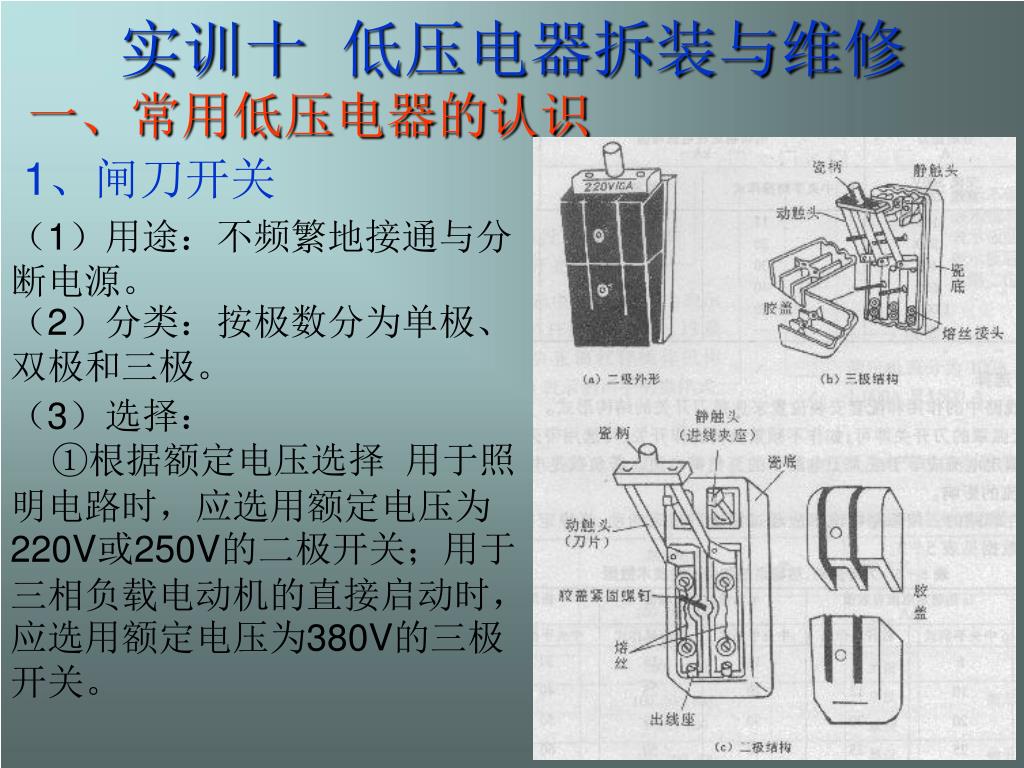

1. 实训十 低压电器拆装与维修 1、闸刀开关 一、常用低压电器的认识 （1）用途：不频繁地接通与分断电源。 （2）分类：按极数分为单极、双极和三极。 （3）选择： ①根据额定电压选择 用于照明电路时，应选用额定电压为220V或250V的二极开关；用于三相负载电动机的直接启动时，应选用额定电压为380V的三极开关。

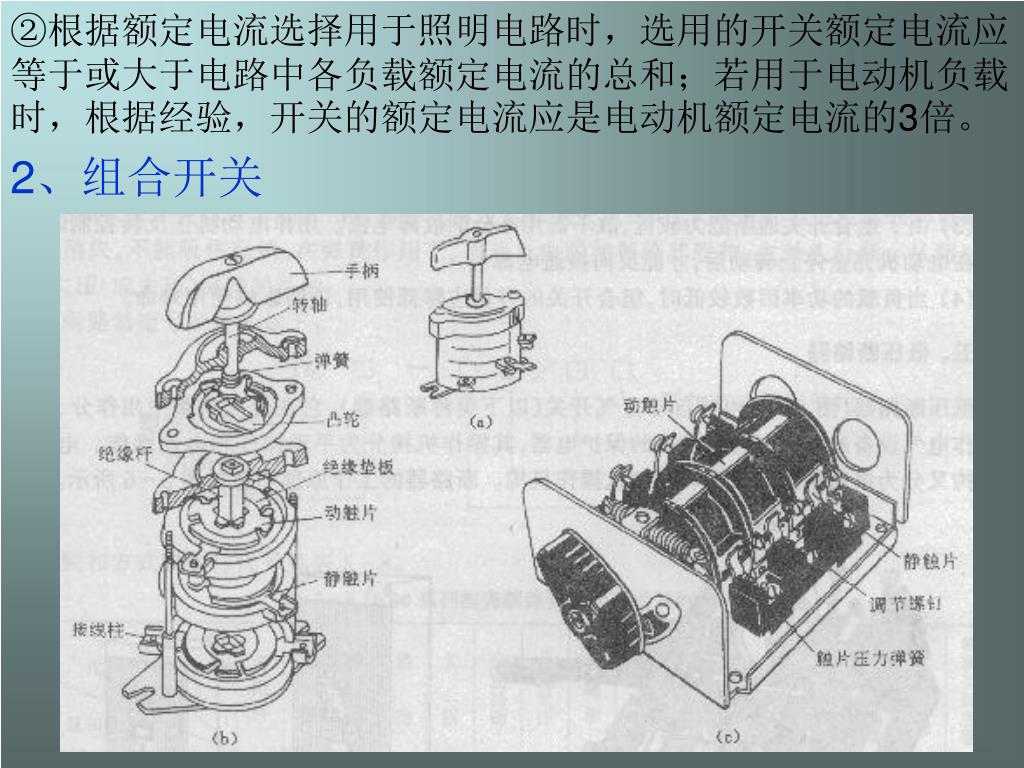

2. ②根据额定电流选择用于照明电路时，选用的开关额定电流应等于或大于电路中各负载额定电流的总和；若用于电动机负载时，根据经验，开关的额定电流应是电动机额定电流的3倍。 2、组合开关

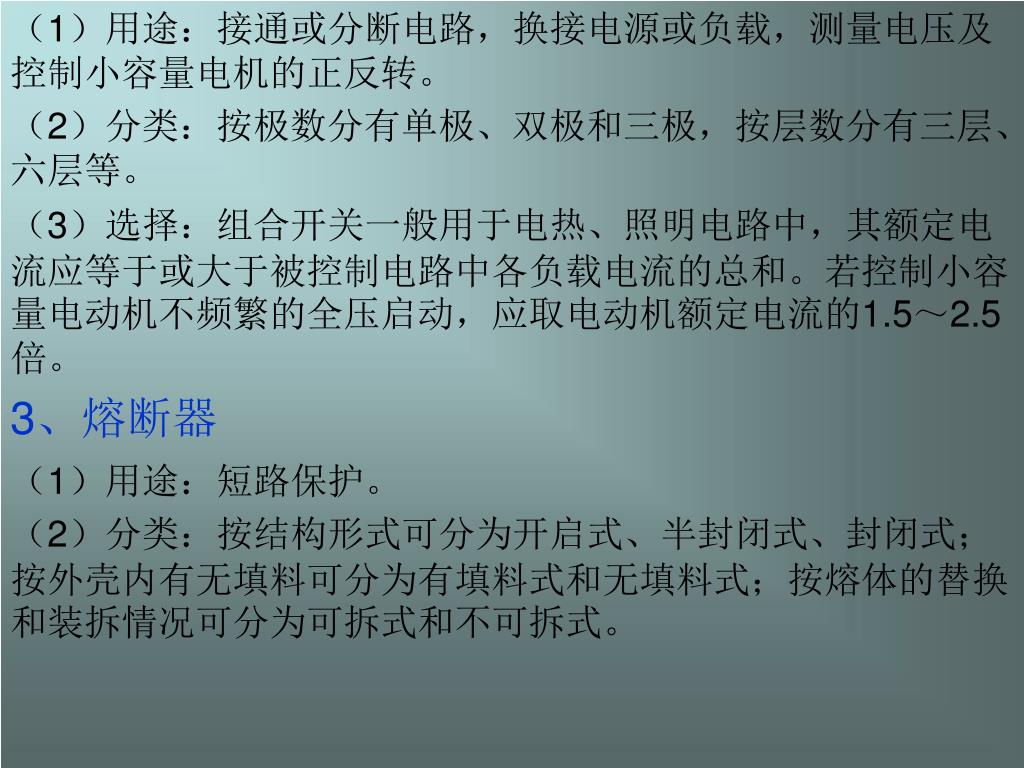

3. （1）用途：接通或分断电路，换接电源或负载，测量电压及控制小容量电机的正反转。（1）用途：接通或分断电路，换接电源或负载，测量电压及控制小容量电机的正反转。 （2）分类：按极数分有单极、双极和三极，按层数分有三层、六层等。 （3）选择：组合开关一般用于电热、照明电路中，其额定电流应等于或大于被控制电路中各负载电流的总和。若控制小容量电动机不频繁的全压启动，应取电动机额定电流的1.5～2.5倍。 3、熔断器 （1）用途：短路保护。 （2）分类：按结构形式可分为开启式、半封闭式、封闭式；按外壳内有无填料可分为有填料式和无填料式；按熔体的替换和装拆情况可分为可拆式和不可拆式。

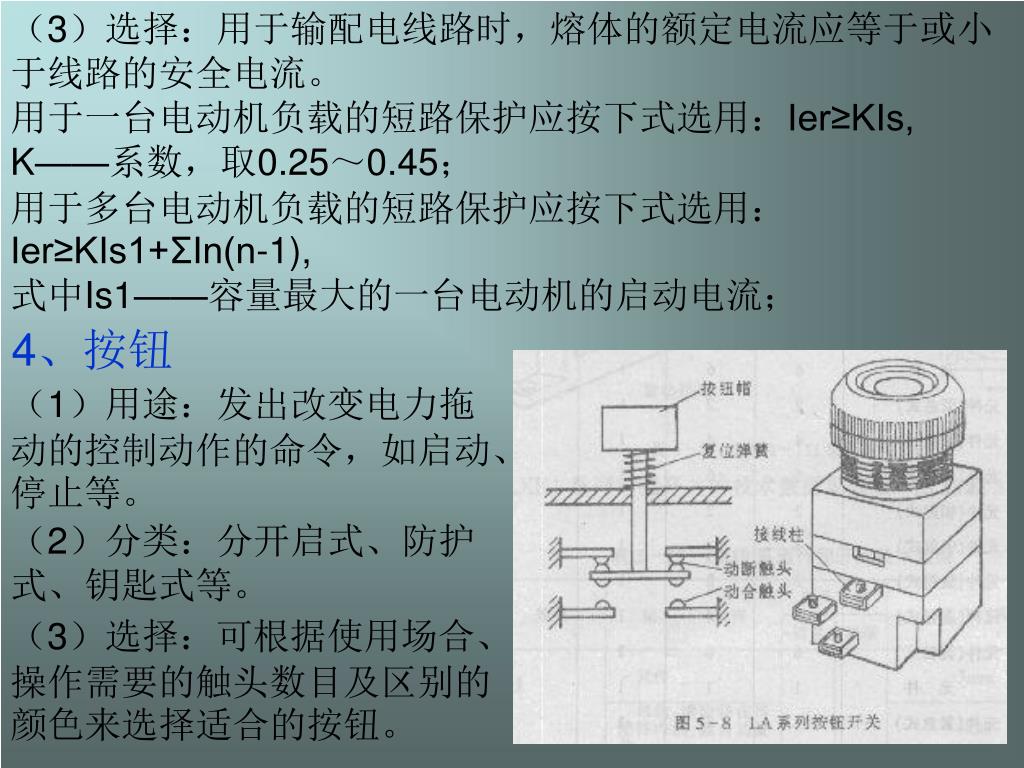

5. （3）选择：用于输配电线路时，熔体的额定电流应等于或小于线路的安全电流。（3）选择：用于输配电线路时，熔体的额定电流应等于或小于线路的安全电流。 用于一台电动机负载的短路保护应按下式选用：Ier≥KIs, K——系数，取0.25～0.45； 用于多台电动机负载的短路保护应按下式选用：Ier≥KIs1+ΣIn(n-1), 式中Is1——容量最大的一台电动机的启动电流； 4、按钮 （1）用途：发出改变电力拖动的控制动作的命令，如启动、停止等。 （2）分类：分开启式、防护式、钥匙式等。 （3）选择：可根据使用场合、操作需要的触头数目及区别的颜色来选择适合的按钮。

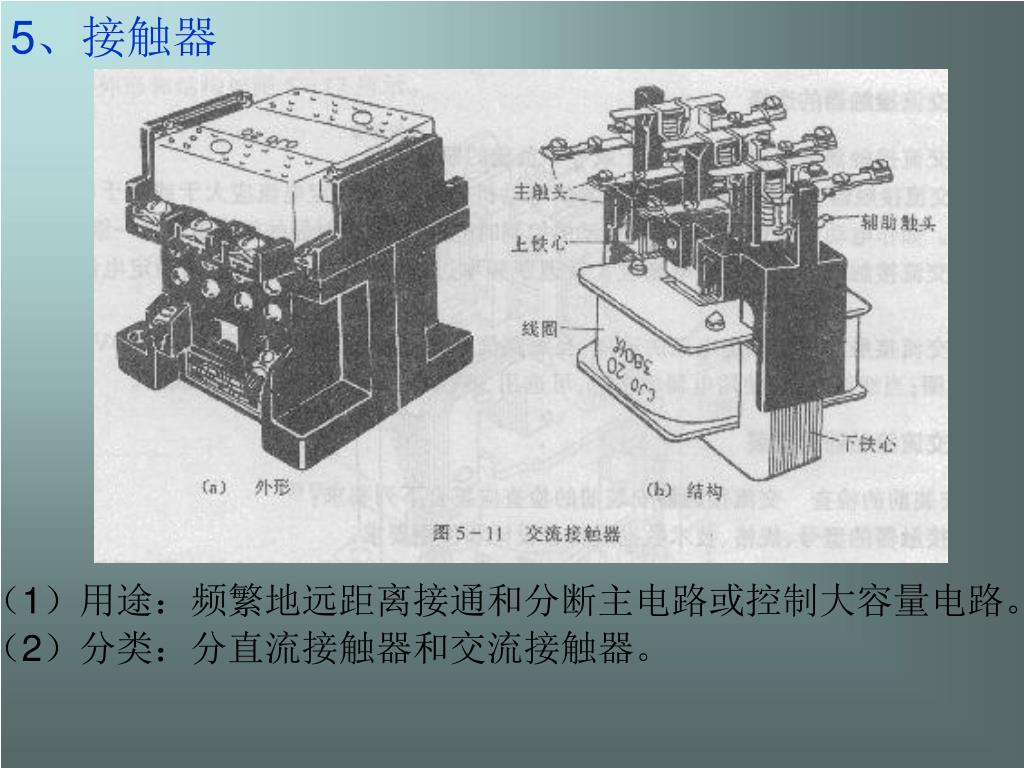

6. 5、接触器 （1）用途：频繁地远距离接通和分断主电路或控制大容量电路。 （2）分类：分直流接触器和交流接触器。

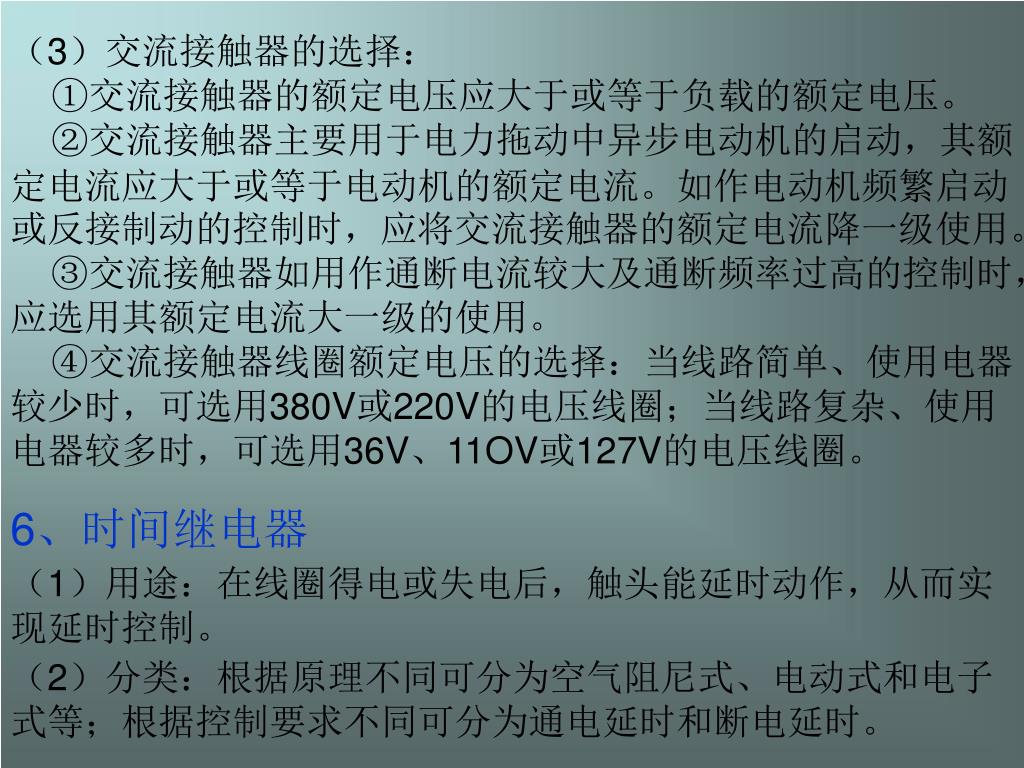

7. （3）交流接触器的选择： ①交流接触器的额定电压应大于或等于负载的额定电压。 ②交流接触器主要用于电力拖动中异步电动机的启动，其额定电流应大于或等于电动机的额定电流。如作电动机频繁启动或反接制动的控制时，应将交流接触器的额定电流降一级使用。 ③交流接触器如用作通断电流较大及通断频率过高的控制时，应选用其额定电流大一级的使用。 ④交流接触器线圈额定电压的选择：当线路简单、使用电器较少时，可选用380V或220V的电压线圈；当线路复杂、使用电器较多时，可选用36V、11OV或127V的电压线圈。 6、时间继电器 （1）用途：在线圈得电或失电后，触头能延时动作，从而实现延时控制。 （2）分类：根据原理不同可分为空气阻尼式、电动式和电子式等；根据控制要求不同可分为通电延时和断电延时。

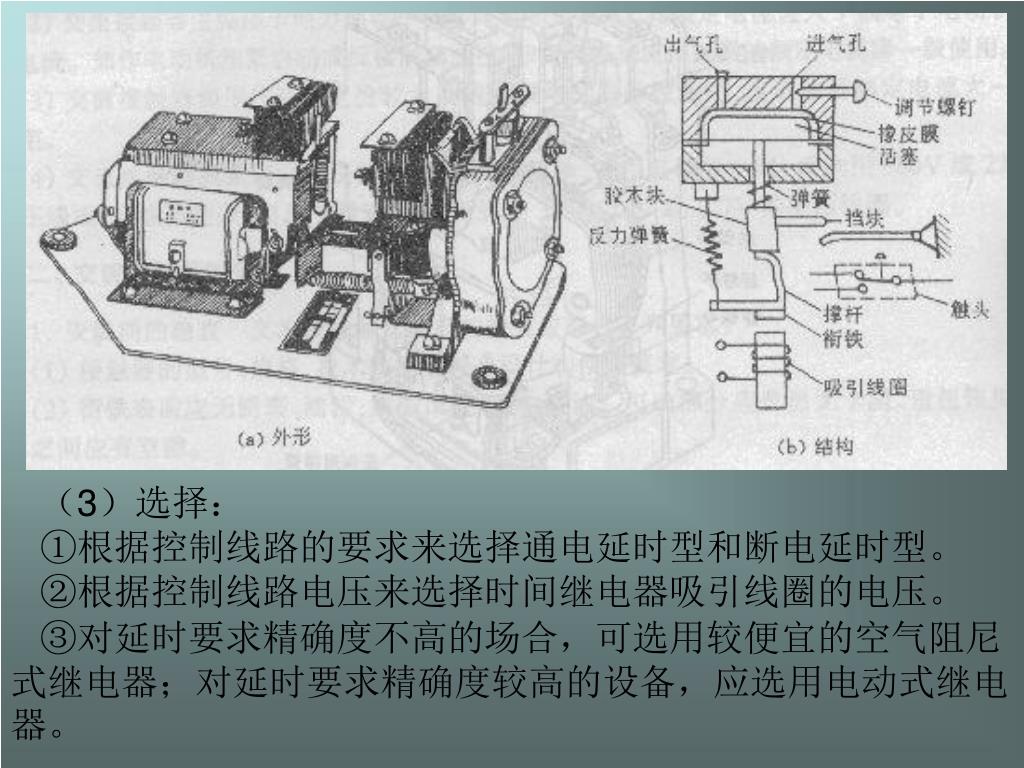

8. （3）选择： ①根据控制线路的要求来选择通电延时型和断电延时型。 ②根据控制线路电压来选择时间继电器吸引线圈的电压。 ③对延时要求精确度不高的场合，可选用较便宜的空气阻尼式继电器；对延时要求精确度较高的设备，应选用电动式继电器。

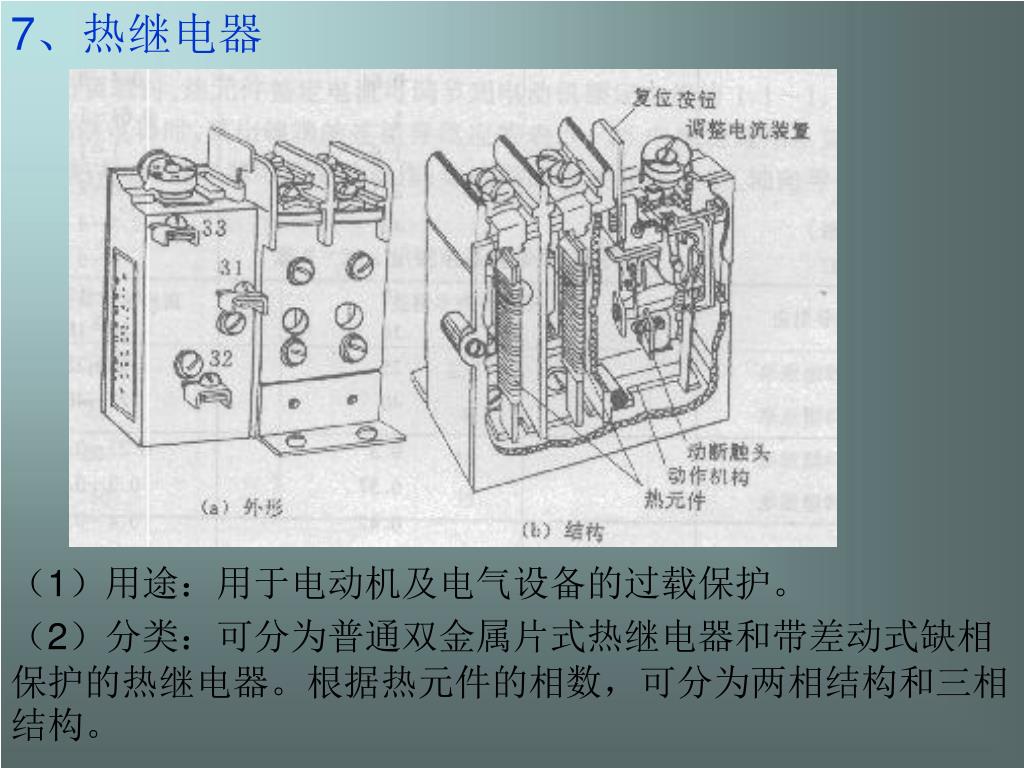

9. 7、热继电器 （1）用途：用于电动机及电气设备的过载保护。 （2）分类：可分为普通双金属片式热继电器和带差动式缺相保护的热继电器。根据热元件的相数，可分为两相结构和三相结构。

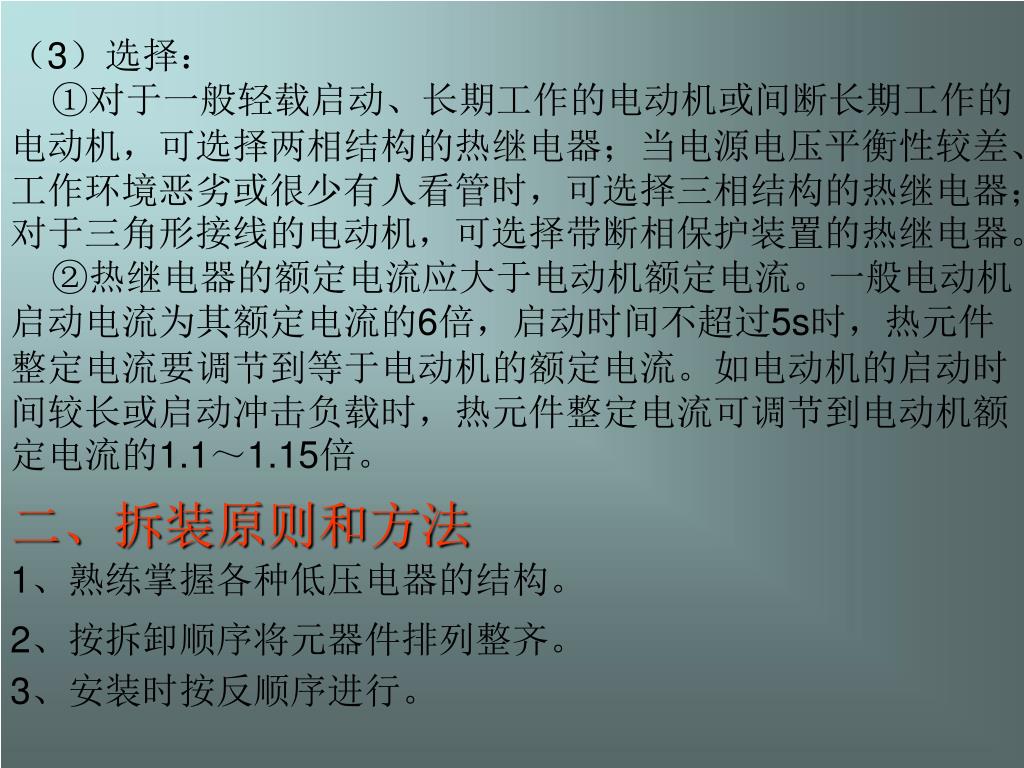

10. （3）选择： ①对于一般轻载启动、长期工作的电动机或间断长期工作的电动机，可选择两相结构的热继电器；当电源电压平衡性较差、工作环境恶劣或很少有人看管时，可选择三相结构的热继电器；对于三角形接线的电动机，可选择带断相保护装置的热继电器。 ②热继电器的额定电流应大于电动机额定电流。一般电动机启动电流为其额定电流的6倍，启动时间不超过5s时，热元件整定电流要调节到等于电动机的额定电流。如电动机的启动时间较长或启动冲击负载时，热元件整定电流可调节到电动机额定电流的1.1～1.15倍。 二、拆装原则和方法 1、熟练掌握各种低压电器的结构。 2、按拆卸顺序将元器件排列整齐。 3、安装时按反顺序进行。

11. 4、参照原物组装。 5、注意掌握螺丝的松紧程度。 三、低压电器的检修与测量 1、外壳断裂，可补焊或胶粘。 2、触点用酒精或汽油进行擦拭。 3、毛刺不能用砂纸或锉刀打磨，应该用电工刀刮掉。 4、线圈烧毁应重新缠绕。 5、设备检修以后，应用万用表和摇表测量通断和绝缘。 实训内容和要求： 1、实训内容： ①常用低压电器的拆装。②低压电器的主要故障检修。 2、实训要求： 掌握常用低压电器的拆装与维修方法。
