  1. Изменение комплектации электродвигателей 4, 6 и 8 цилиндровых компрессоров DWM Copeland

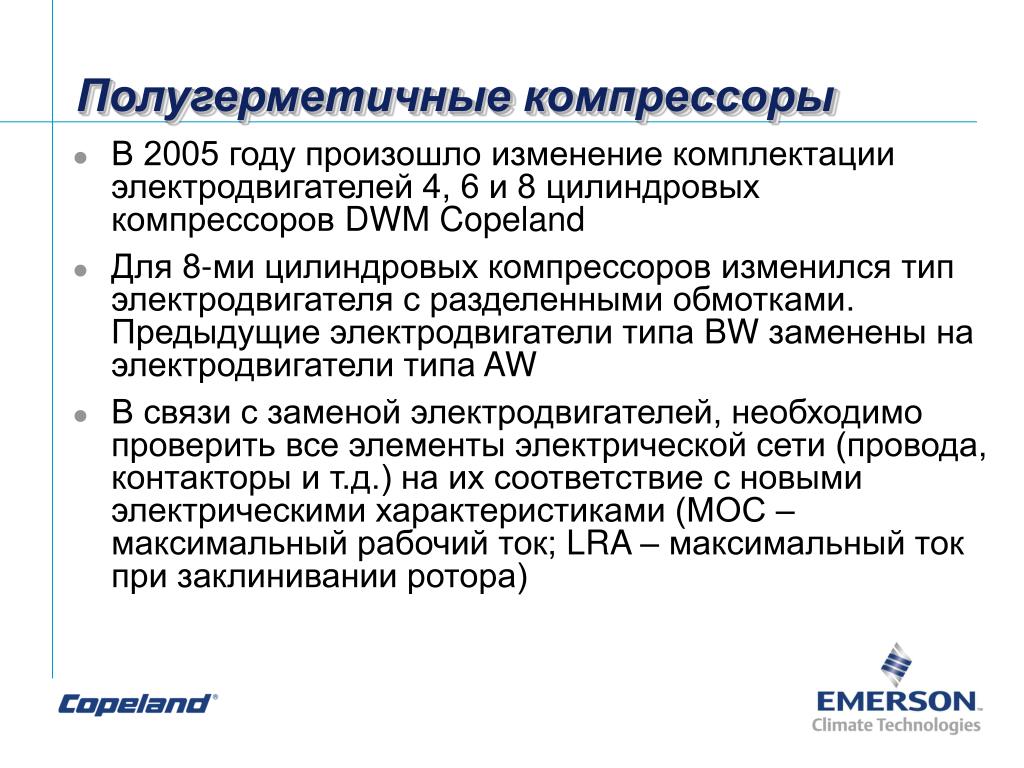

  2. Полугерметичные компрессоры • В 2005 году произошло изменение комплектации электродвигателей 4, 6 и 8 цилиндровых компрессоров DWM Copeland • Для 8-ми цилиндровых компрессоров изменился тип электродвигателя с разделенными обмотками. Предыдущие электродвигатели типа BW заменены на электродвигатели типа AW • В связи с заменой электродвигателей, необходимо проверить все элементы электрической сети (провода, контакторы и т.д.) на их соответствие с новыми электрическими характеристиками (МОС – максимальный рабочий ток; LRA – максимальный ток при заклинивании ротора)

  3. Полугерметичные компрессоры Модель Код электродвигателя Сер. номер Код поставщика электродвигателя Максимальный рабочий ток (MOC) Макс. ток заблок. ротора (LRA) • Замена кода поставщика электродвигателей для 4 и 6 цилиндровых компрессоров с “S” (предыдущая модель) на “SE” (новая модель) • Замена кода поставщика электродвигателей для 8-ми цилиндровых компрессоров с “S”(предыдущая модель) на “LS” (новая модель)

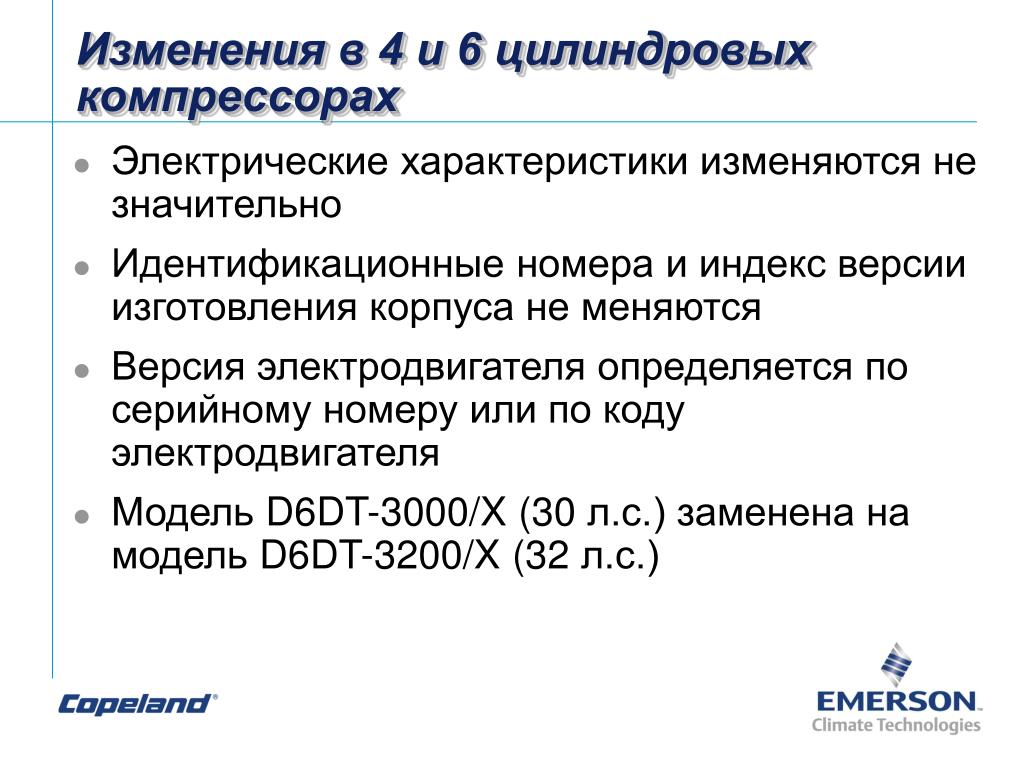

  4. Изменения в 4 и 6 цилиндровых компрессорах • Электрические характеристики изменяются не значительно • Идентификационные номера и индекс версии изготовления корпуса не меняются • Версия электродвигателя определяется по серийному номеру или по коду электродвигателя • Модель D6DT-3000/X (30 л.с.) заменена на модель D6DT-3200/X (32 л.с.)

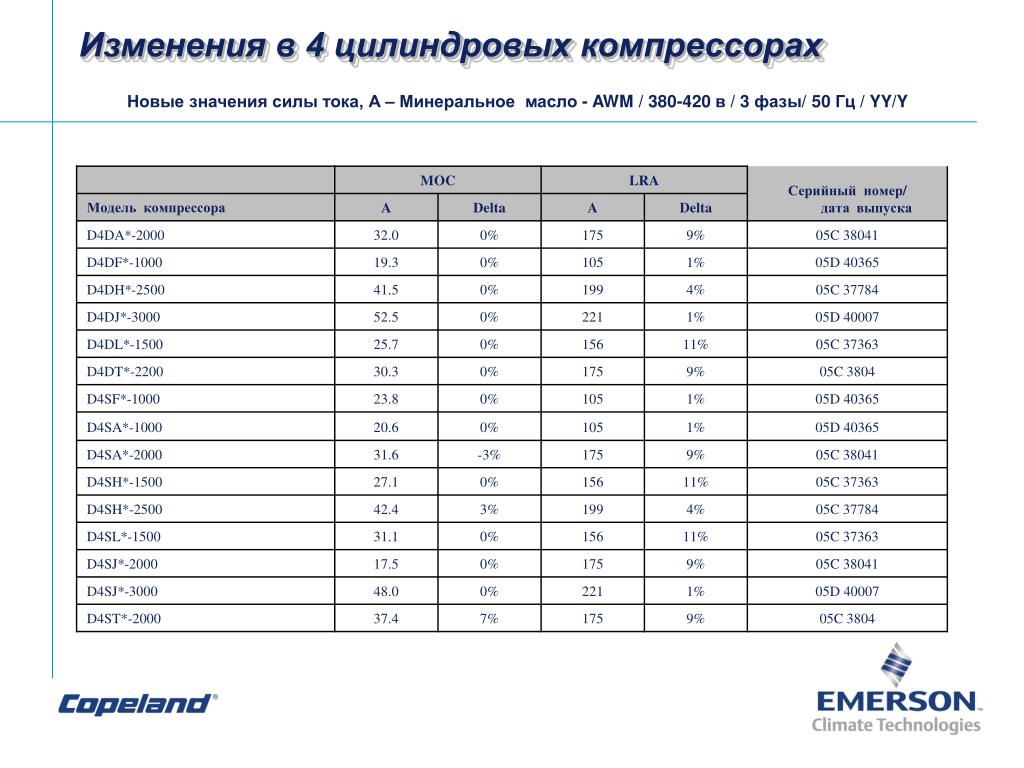

  5. Изменения в 4 цилиндровыхкомпрессорах Новые значения силы тока, А – Минеральное масло - AWM / 380-420 в / 3 фазы/50 Гц / YY/Y

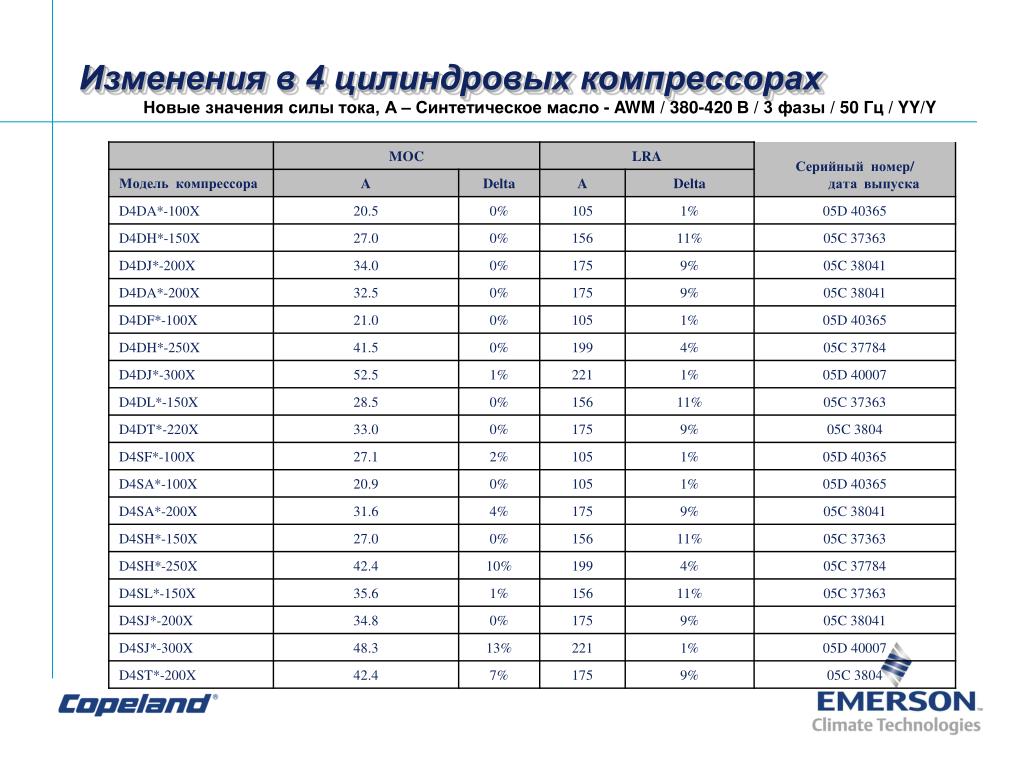

  6. Изменения в4 цилиндровых компрессорах Новые значения силы тока, А – Синтетическое масло - AWM / 380-420 В / 3 фазы / 50 Гц / YY/Y

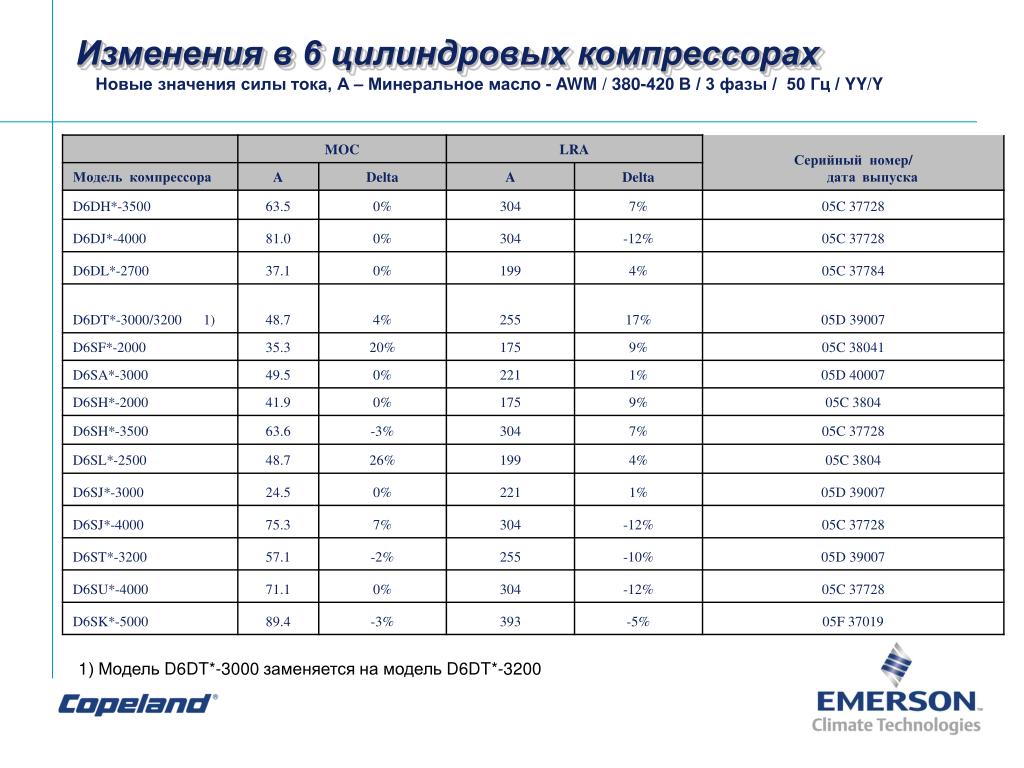

  7. Изменения в6 цилиндровых компрессорах Новые значения силы тока, А – Минеральное масло - AWM / 380-420 В / 3 фазы / 50 Гц / YY/Y 1) Модель D6DT*-3000заменяется на модель D6DT*-3200

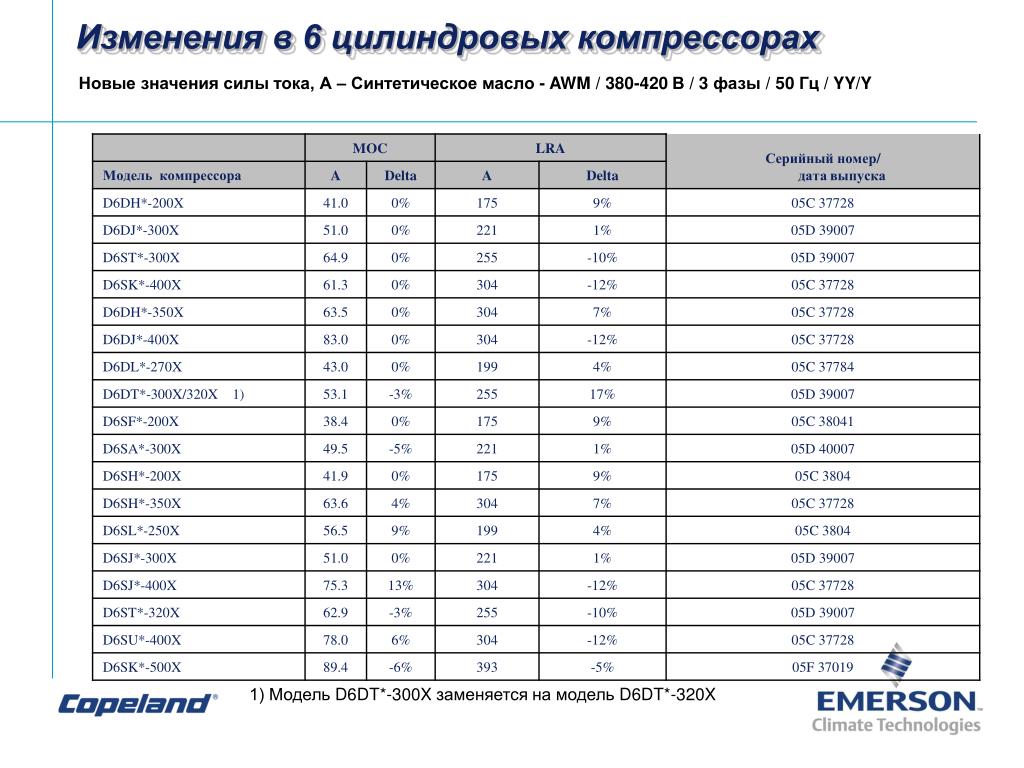

  8. Изменения в6 цилиндровых компрессорах Новые значения силы тока, А – Синтетическое масло - AWM / 380-420 В / 3 фазы / 50 Гц / YY/Y 1) Модель D6DT*-300X заменяется на модель D6DT*-320X

  9. Изменения в 8-ми цилиндровых компрессорах • Изменена конфигурация электрических соединений при пуске частью обмоток • Замена разделения обмоток в соотношениях с 3/5+2/5, Δ (предыдущий эл. двигатель типа BW) на 2/3+1/3,Y(новый эл. двигатель типа AW) • Пусковой ток увеличился с 68% (эл. двигатель типа BW) до 85% (эл. двигатель типа AW) от значения тока заблокированного ротора

  10. Изменения в 8-ми цилиндровых компрессорах Подключение пусковой обмотки электродвигателей новой модели типа AW на клеммы 1-2-3

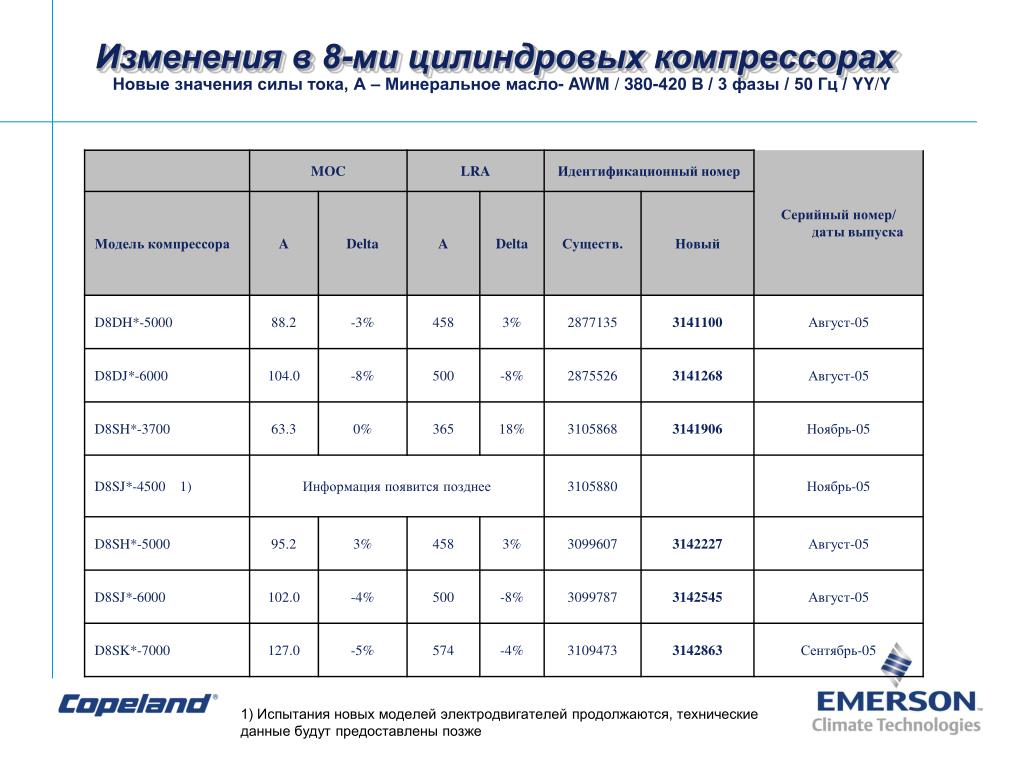

  11. Изменения в 8-ми цилиндровых компрессорах Новые значения силы тока, А – Минеральное масло- AWM / 380-420 В / 3 фазы / 50 Гц / YY/Y 1) Испытания новых моделей электродвигателей продолжаются, технические данные будут предоставлены позже

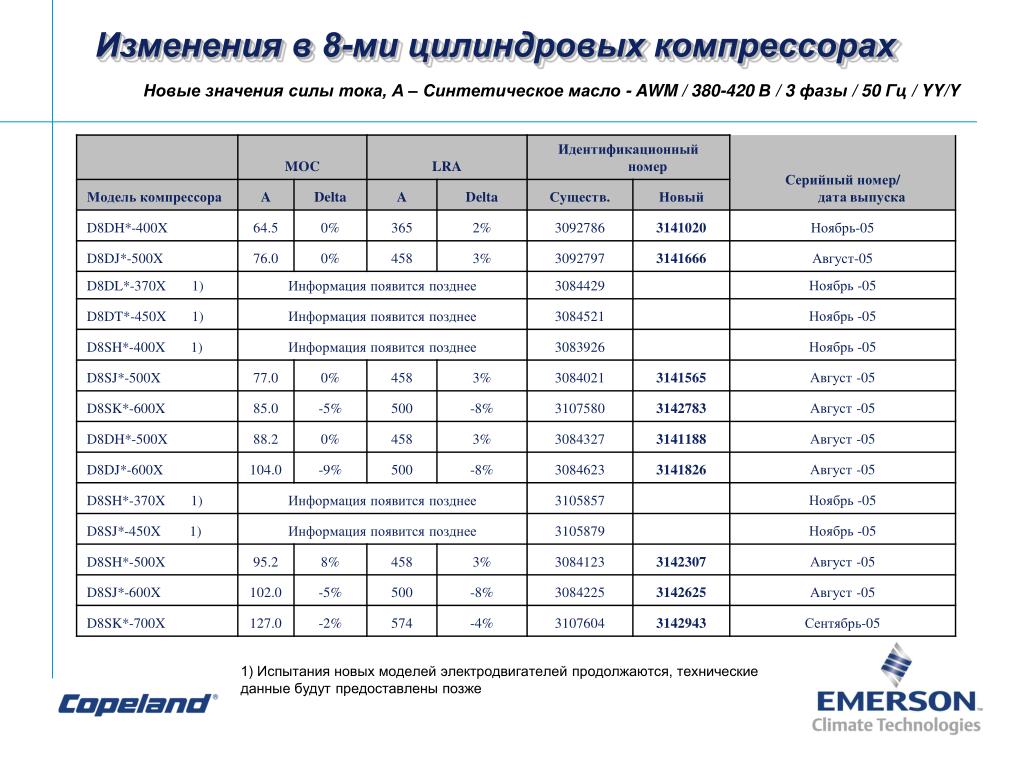

  12. Изменения в 8-ми цилиндровых компрессорах Новые значения силы тока, А – Синтетическое масло - AWM / 380-420 В / 3 фазы / 50 Гц / YY/Y 1) Испытания новых моделей электродвигателей продолжаются, технические данные будут предоставлены позже

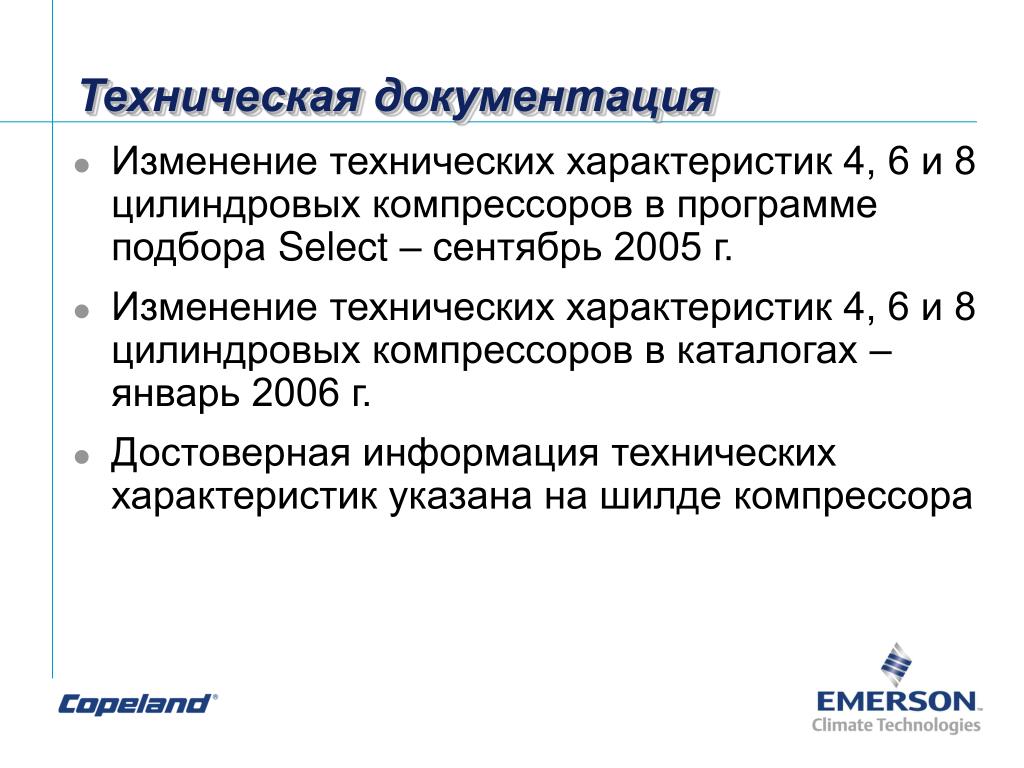

  13. Техническая документация • Изменение технических характеристик 4, 6 и 8 цилиндровых компрессоров в программе подбора Select – cентябрь 2005 г. • Изменение технических характеристик 4, 6 и 8 цилиндровых компрессоров в каталогах – январь 2006 г. • Достоверная информация технических характеристик указана на шилде компрессора

  14. Рекомендуемые марки масел для сервисных работ с августа 2005 года

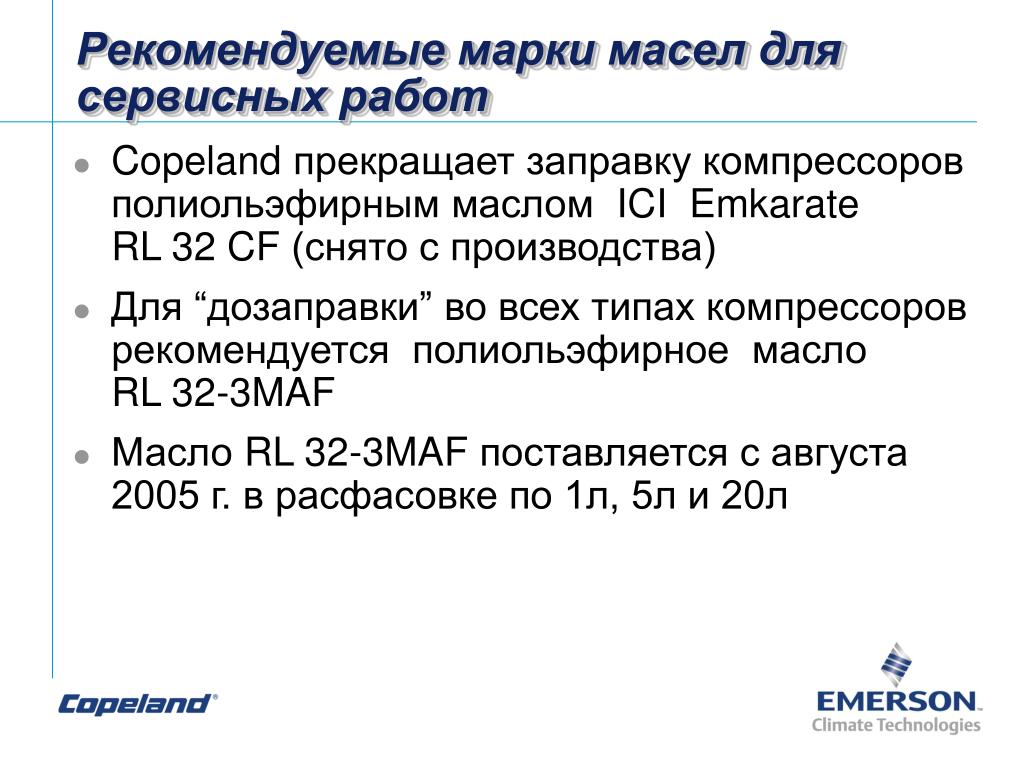

  15. Рекомендуемые марки масел для сервисных работ • Copeland прекращает заправку компрессоров полиольэфирным маслом ICI Emkarate RL 32 CF (снято с производства) • Для “дозаправки” во всех типах компрессоров рекомендуется полиольэфирное масло RL 32-3MAF • Масло RL 32-3MAF поставляется с августа 2005 г. в расфасовке по 1л, 5л и 20л

  16. Рекомендуемые марки масел для сервисных работ • При полной смене масла рекомендуется полиольэфирное масло RL 32-3MAFдля всех типов компрессоров, кроме спиральных для холодильной технике серий ZF09K*…ZF48*, ZS15K*…ZS11M*, ZB15K*…ZB11M* и поршневых серий L и 2D • При полной смене масла для спиральных компрессоров для холодильной технике серий ZF09K*…ZF48*, ZS15K*…ZS11M*, ZB15K*…ZB11M* и поршневых компрессоров серий L и2D рекомендуется полиольэфирное масло Mobil EAL Arctic 22 CC

  17. Рекомендуемые марки масел для сервисных работ
