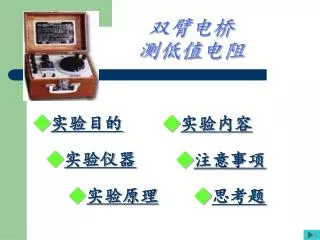

  1. 双臂电桥测低值电阻 ◆实验目的 ◆实验仪器 ◆实验原理 ◆实验内容 ◆注意事项 ◆思考题

  2. 实验目的 ⒈了解双臂电桥测低电阻的原理，掌握使 用方法。 ⒉测定导体棒的电阻率。 ⒊了解QJ44型双臂电桥的使用方法。

  3. 实验仪器 SB-82型双臂电桥、QJ44型双臂电桥、稳压电源、复射式检流计、游标卡尺、标准电阻、待测电阻。

  4. － ＋ － ＋ mV mV r4 r3 I2 I R r2 r1 R I1 R0 R0 E E － － ＋ A ＋ A K K (b) (a) 图一 实验原理 1.消除接线电阻和接触电阻流程图

  5. － ＋ － ＋ mV mV r3 r4 R r1 r2 R a d b c R0 R0 E E － － A ＋ ＋ A K K (b) (a) 图二 实验原理

  6. RX Rb B1 B3 A1 D1 r B2 B4 D2 A2 I3 I3 R3 F R4 I2 I2 G Ig=0 R1 R2 C I1 I1 E 实验原理 2.双臂电桥原理图及公式推导

  7. 实验原理 联立消去I1，I2和I3得： 如 则使 或

  8. 实验内容 1．将铜棒安装在测试架上，按实验电路图接线。通过粗略测试选择适当的倍率，调节电桥平衡。 2．将分流器旋钮旋到“直接”档上，调节调零旋钮，使光标与刻度盘零线重合。然后将分流器依次旋到“×0.01”档、 “×0.1”档、 “×”档上、并分别调节Rb使检流计指示零，记下这时的倍率。然后计算出RX。连续测五次。 3．在5个不同的位置测量铜棒直径并求D的平均值。 4．用式 计算其电阻率。

  9. 注意事项 1.电流接头和电压接头应分开连接。 2.测直径时应小心，不要碰弯金属电阻丝。

  10. 思考题 1、实验时哪部分用较粗而短的导线为易，而哪些部分可不作要求？ 2、如果发现电桥灵敏度不足，原则上可采取哪些措施？ 3、为了获得良好的测量结果，在操作上应注意什么？
