LEY DE OHM

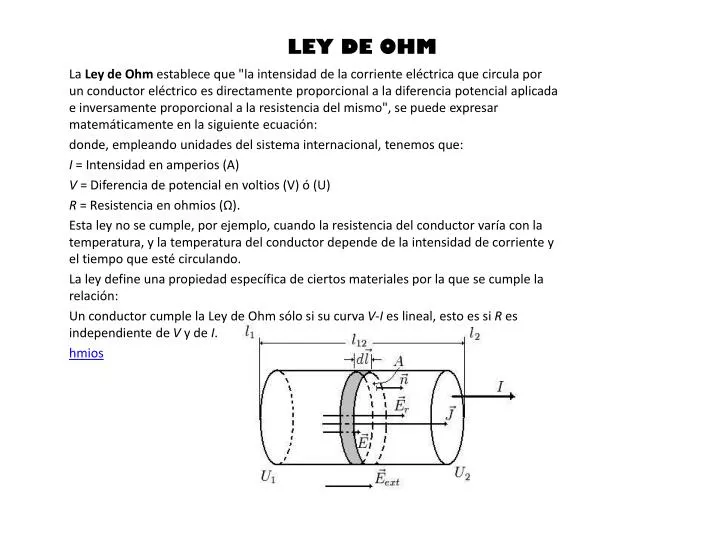

1. LEY DE OHM La Ley de Ohm establece que "la intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente proporcional a la diferencia potencial aplicada e inversamente proporcional a la resistencia del mismo", se puede expresar matemáticamente en la siguiente ecuación: donde, empleando unidades del sistema internacional, tenemos que: I = Intensidad en amperios (A) V = Diferencia de potencial en voltios (V) ó (U) R = Resistencia en ohmios (Ω). Esta ley no se cumple, por ejemplo, cuando la resistencia del conductor varía con la temperatura, y la temperatura del conductor depende de la intensidad de corriente y el tiempo que esté circulando. La ley define una propiedad específica de ciertos materiales por la que se cumple la relación: Un conductor cumple la Ley de Ohm sólo si su curva V-I es lineal, esto es si R es independiente de V y de I. hmios

2. Circuito serie • Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias interruptores entre otros, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. • Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise. • En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes expresiones: • Para generadores • Para Resistencias

3. Para Condensadores :

4. Circuito paralelo • Circuito paralelo • El circuito paralelo es una conexión donde, los bornes o terminales de entrada de todos los dispositivos (generadores resistencia y condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida. • Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo. • En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones: • Para generadores :

5. Circuito paralelo

6. Para Resistencias • Para Condensadores

7. Circuito mixto • Es una combinación de elementos tanto en serie como en paralelos. Para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.
