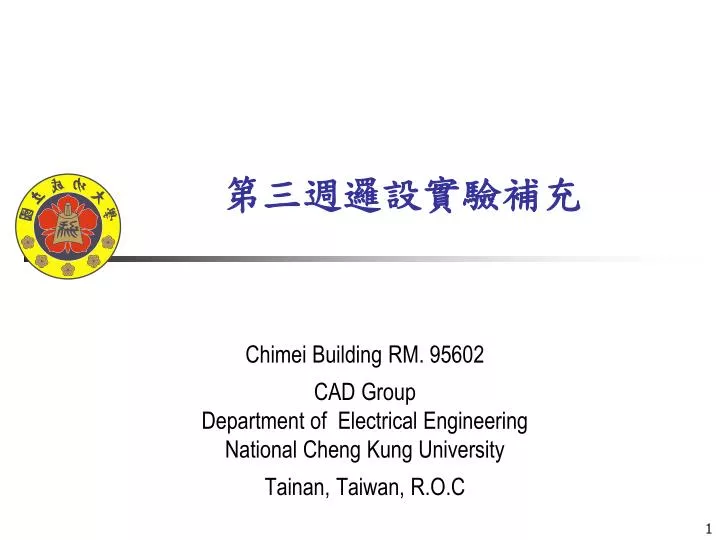

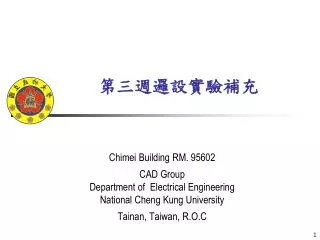

  1. 第三週邏設實驗補充 Chimei Building RM. 95602 CAD Group Department of Electrical Engineering National Cheng Kung University Tainan, Taiwan, R.O.C

  2. 《實習目的》 • 編碼器(Encoder) • 解碼器 (Decoder) • 多工器(MUX) • 解多工器(DEMUX)

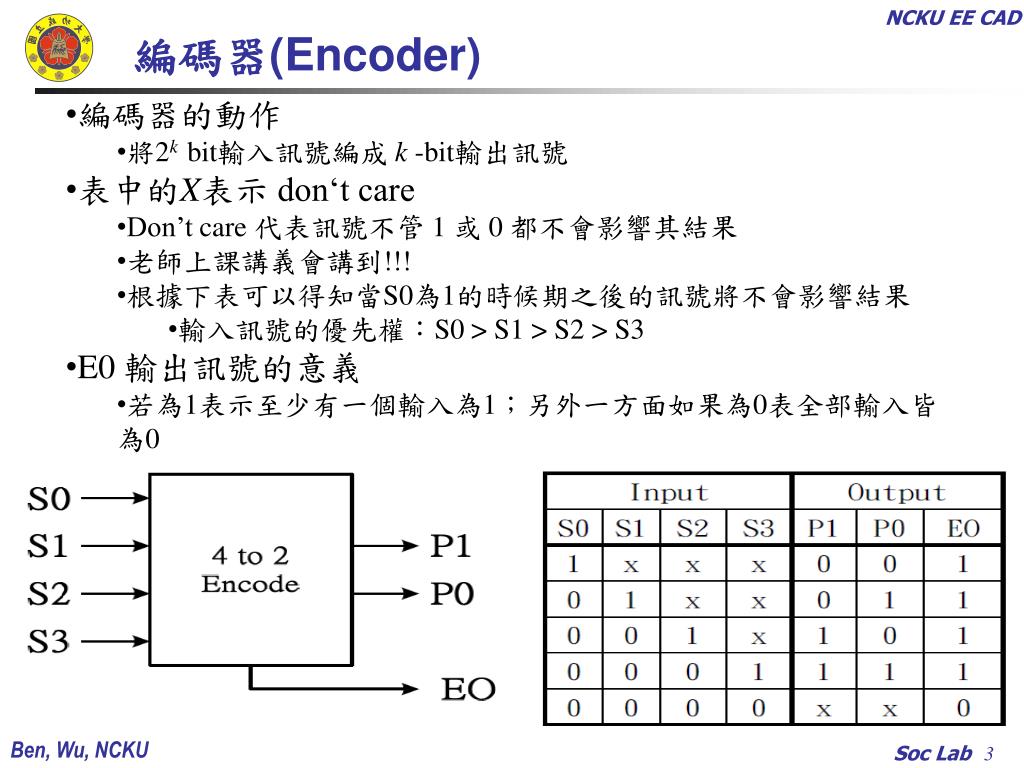

  3. 編碼器(Encoder) • 編碼器的動作 • 將2kbit輸入訊號編成k -bit輸出訊號 • 表中的X表示 don‘t care • Don’tcare 代表訊號不管 1 或 0 都不會影響其結果 • 老師上課講義會講到!!! • 根據下表可以得知當S0為1的時候期之後的訊號將不會影響結果 • 輸入訊號的優先權：S0>S1>S2>S3 • E0 輸出訊號的意義 • 若為1表示至少有一個輸入為1；另外一方面如果為0表全部輸入皆為0

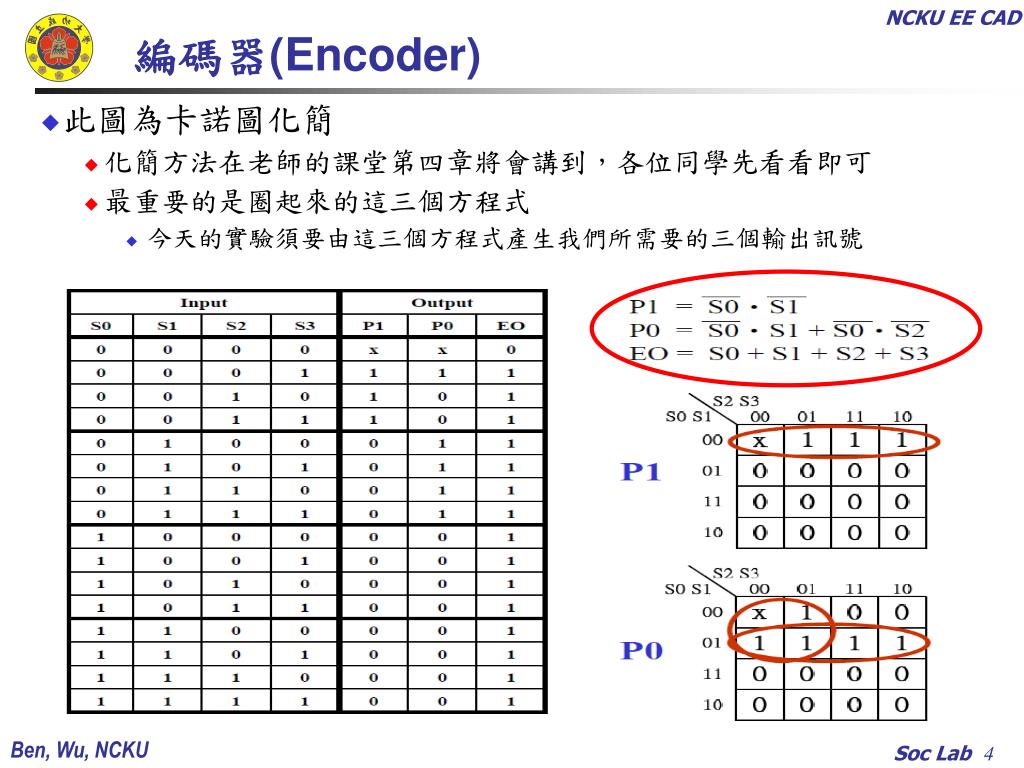

  4. 編碼器(Encoder) • 此圖為卡諾圖化簡 • 化簡方法在老師的課堂第四章將會講到，各位同學先看看即可 • 最重要的是圈起來的這三個方程式 • 今天的實驗須要由這三個方程式產生我們所需要的三個輸出訊號

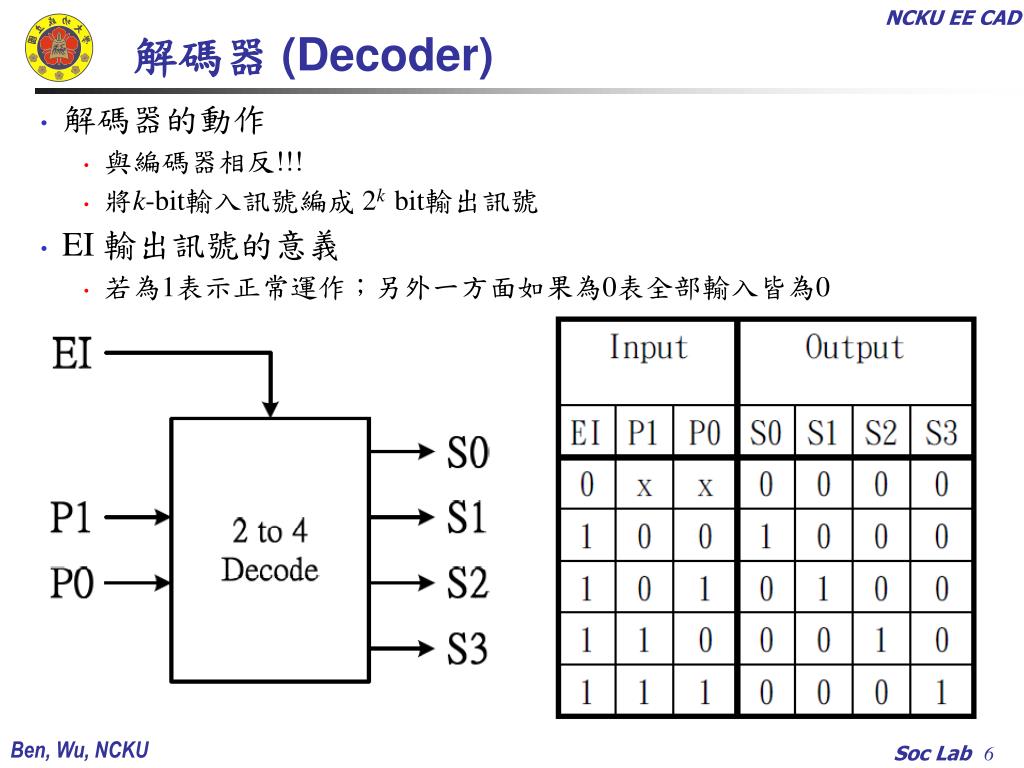

  5. 解碼器 (Decoder) • 解碼器的動作 • 與編碼器相反!!! • 將k-bit輸入訊號編成2kbit輸出訊號 • EI 輸出訊號的意義 • 若為1表示正常運作；另外一方面如果為0表全部輸入皆為0

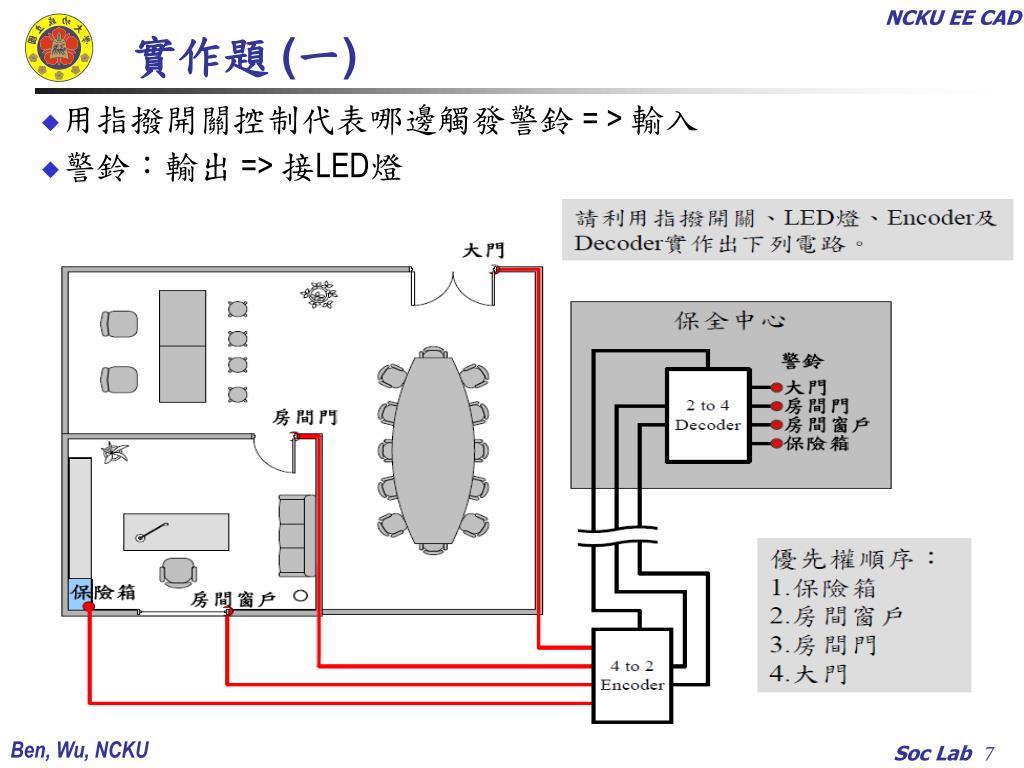

  6. 實作題 (一) • 用指撥開關控制代表哪邊觸發警鈴 => 輸入 • 警鈴：輸出 => 接LED燈

  7. 多工器(MUX) • 多工器的動作： • 透過多工器的電路選擇眾多輸入訊號的其中之一為輸出訊號 • EX. 以下圖為例，為四對一(4to 1)多工器，或為四選一之多工器 • 根據選擇訊號：S1、S2 所組成的二進制數字選擇其中一個輸入 • 如圖：若S1、S0分別為01，10進位為1 也就是選到B訊號(第二個訊號)

  8. 解多工器(DEMUX) • 解多工器的動作： • 透過解多工器將輸入訊號轉為選定的輸出訊號之一，其他訊號則為don’t care • EX. 以下圖為例，為一對四 (1to 4)解多工器 • 根據選擇訊號：S1、S2 所組成的二進制數字選擇其中一個輸出對應輸入訊號 • 如圖：若S1、S0分別為10，10進位為2 也就是將輸入訊號導到C訊號(第三個訊號)

  9. 實作題 (二) • 用指撥開關控制A、B、C、D 哪一個電話來電=> 輸入 • E、F、G、H 表示哪一個電話要接 輸出 => 接LED燈

  10. 挑戰題 • 利用一個 2to4 Decoder實現一個4to1 MUX S1 S0 輸入給指撥開關 輸出接LED燈 A B C D ? N O0 P0 O1 P1 O2 EN O3 1
