  1. 塑造PC成一套高級音響

  2. 音響系統歸類︰主流派的“HI-FI、AV、卡拉OK” +非主流派的“PC音響” HI-FI：只聽音樂，原汁原味的音樂是它的訴求，一般是兩個聲道，只有盡可 能地降低失真，才能更接近原汁原味的音樂。 • 就以擴大機而言，HI-FI音響的是否追求“高保真”要放在衡量HI-FI 音響質量的第一位。 • 就以喇叭而言︰頻寬、效率或能承受的最大功率並不是HI-FI 喇叭 考慮的要件，音樂所涵蓋頻段的聲波，其在傳送過程中的失真及 相位的一致性才是考慮重點。因為唯有：(1)較低的失真，聆聽音 量才能開得更大。(2)相位能更一致，則可使各個不同頻段的聲 波。才能更接近現場演出。

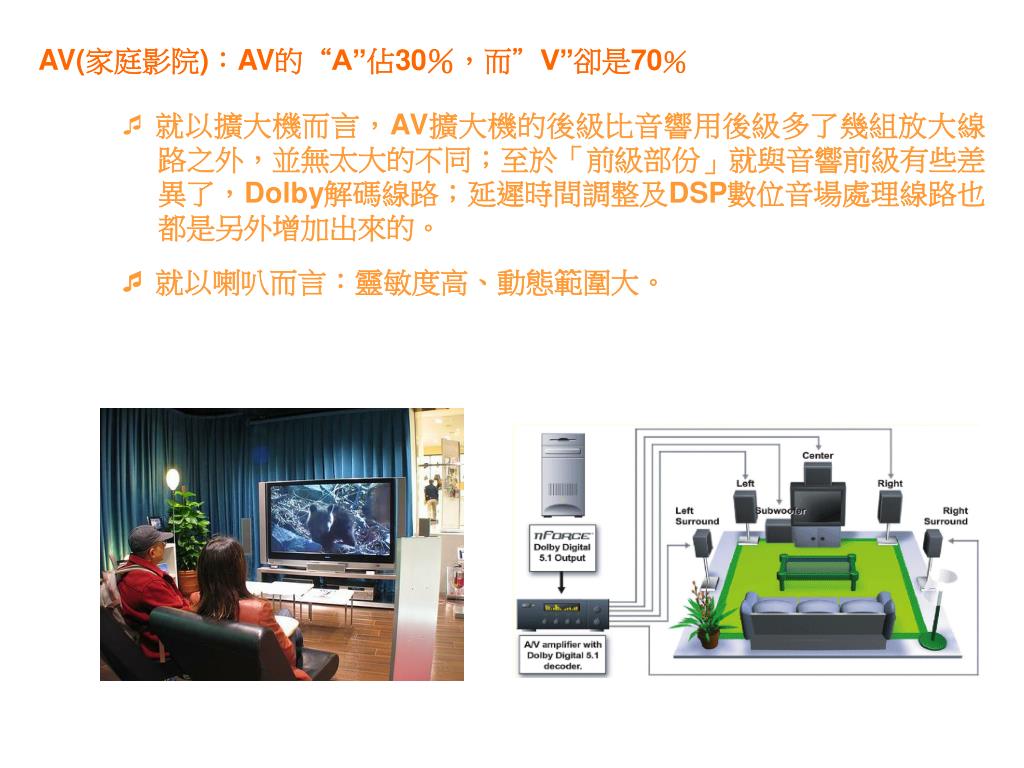

  3. AV(家庭影院)：AV的“A”佔30％，而”V”卻是70％AV(家庭影院)：AV的“A”佔30％，而”V”卻是70％ • 就以擴大機而言，AV擴大機的後級比音響用後級多了幾組放大線 路之外，並無太大的不同；至於「前級部份」就與音響前級有些差 異了，Dolby解碼線路；延遲時間調整及DSP數位音場處理線路也 都是另外增加出來的。 •  就以喇叭而言︰靈敏度高、動態範圍大。

  4. 卡拉OK：用一般音響系統唱卡拉OK，但聲音總是氣若遊絲，單薄無力，問卡拉OK：用一般音響系統唱卡拉OK，但聲音總是氣若遊絲，單薄無力，問 題到底出在哪裏﹖ • 就以擴大機而言，卡拉OK擴音機都設有Mic Tone、Echo、 Repeat及Delay等四大功能，專供調校音質、回音、殘響及延時 之用。 • 就以喇叭而言，中頻必須雄渾有力、極高的承載度；高頻是令話筒 產生“回輸”（呼嘯聲）﹔一般揚聲器的高頻比卡拉OK揚聲器的高 頻多，因此在唱卡拉OK時，非常容易出現“呼嘯”聲。總之卡拉 OK與音響專用的揚聲器，無論在頻率響應及音響平衡方面是完全 不同的。

  5. 非主流派“PC音響” 傳統的PC音響不入流的原因︰音訊不良；擴大機不好；喇叭太差；線材素質低。

  6. 木製多媒體喇叭外加真空管︰由於是主動式喇叭，共振與散熱問題依然存在木製多媒體喇叭外加真空管︰由於是主動式喇叭，共振與散熱問題依然存在 音訊：大多採用破壞性的MP3；在音效部份：PC當不乾淨的前級 MP3檔 MP3是以MPEG Layer 3標準壓縮編碼的一種音頻文件格式。VCD就是應用MPEG編碼壓縮的動態視頻流文件。 MP3壓縮比例 規格 　　　　　　取樣演算方式 　壓縮比例 　取樣率 MPEG-1 Layer-1 　固定取樣率　　 4:1 384Kbps MPEG-1 Layer-2 　可調取樣率 　　6:1到8:1 256Kbps至192Kbps MPEG-1 Layer-3 　可調取樣率 　　10:1到12:1 128kbps至112Kbps

  7. WAV檔 以PCM（脈衝編碼調制）編碼方式來保存聲音數據，為了得到高傳真的音樂，通常是採取44.1KHz採樣頻率，16Bit量化的數字化標準所得到的，WAV文件的最終音質與CD其實是一樣。每分鐘需要的存儲空間為5.28MB，而如果是雙聲道身歷聲，則存儲空間還要增加一倍。它使用三個參數來表示聲音：採樣位元數、採樣頻率和聲道數。採樣頻率一般有11025Hz（11kHz）、22050Hz（22kHz）和44100Hz（44kHz）三種；取樣解析度：8/16/24 bit ；聲道數：單/雙。 Eagles-“加洲旅館”WAVE檔與MP3E檔波形的差異

  8. 下面是同首曲子的WAV檔和以WAV檔用LAME壓成320K mp3的波形 wav 頻譜圖 x軸是時間 y軸是頻率 mp3 頻譜圖 PC音效運作的流程圖

  9. PC音效運作的流程圖 Sample Rate(取樣頻率)：將一秒鐘的聲波分割成幾個點來加以數位化，也就是一秒鐘要取樣幾次：如CD音質的取樣頻率是44.1kHz，DVD的標準則是96 kHz 。換句話說，取樣頻率是指音效卡在一秒之中對聲音(波形)記錄的次數。

  10. 取樣率越高，所記錄下來的音質就越清晰；當然，越高的取樣所記錄下取樣率越高，所記錄下來的音質就越清晰；當然，越高的取樣所記錄下 來的檔案就會越大。 取樣解析度(sample resolution)：而音質分辨率則是對於聲波的「振幅」進行切割，形成類似階梯的度量單位，如果說取樣頻率是對聲波水平進行的X軸切割，那麼音質分辨率則是對Y軸的切割，切割的數量是以最大振幅切成2的n次方計算，n就是bit數﹙每次取樣的資料量﹚。CD音質是16位元，就是2的8次方為65536種強度區別，而DVD的標準則是24位元。取樣頻率與解析度越大，則數位聲訊的品質就越細膩。 位元數越高越能區分細緻的強弱音變化。

  11. 主動式喇叭︰ 內建擴大機功率小 ，散熱不易；防磁罩，箱體無法密封；電路板共振，不平衡。

  12. 多媒體喇叭所產生雜音的探討與防止  音效卡的的類比數位電路亂走，無地線屏遮設計，星形單點接地。  無大型的電感、電容零件，來阻絕交換式電源供應器固有的脈波雜訊。 • 音效卡安裝在電腦機殼裡，等於是一張沒有屏遮外殼的裸卡，一開機就 要接受其他電腦組件的高頻率脈波干擾。 • 交換式電源是音效卡的大敵︰音效卡直接由 ISA或PCI插槽取用電源， 當然也必須承受這種間歇性電源突波干擾。 • 電腦方波時脈頻率不利於音效卡的音質︰類比聲音波形對外來雜訊干擾 的防禦能力是最為脆弱的。方波的情況剛好相反，不管是抗干擾的能力 與振幅的容裕度，方波都是上上之選，方波在整個波形頻譜裡有著很堅 實的能量分布，可以輕易地加載到其他電力波形上，造成方波極為容易 變成其他波形的干擾來源。 • 馬達也是損害聲音品質的禍首︰風扇的高頻率風切聲與硬碟、光碟機馬 達高速運轉的高頻率磨擦聲，這種聲音破壞喇叭的聲音品質。

  13. 一般PC音響改良的作法與問題 以Windows直接播放CD的方式。  PC內含2個或3個 DAC︰CD-ROM、主機板、音效卡  當接音源線時，是利用CD-ROM內建的DAC解碼  不接音源線而接IDE排線時是利用PC內建的DAC解碼

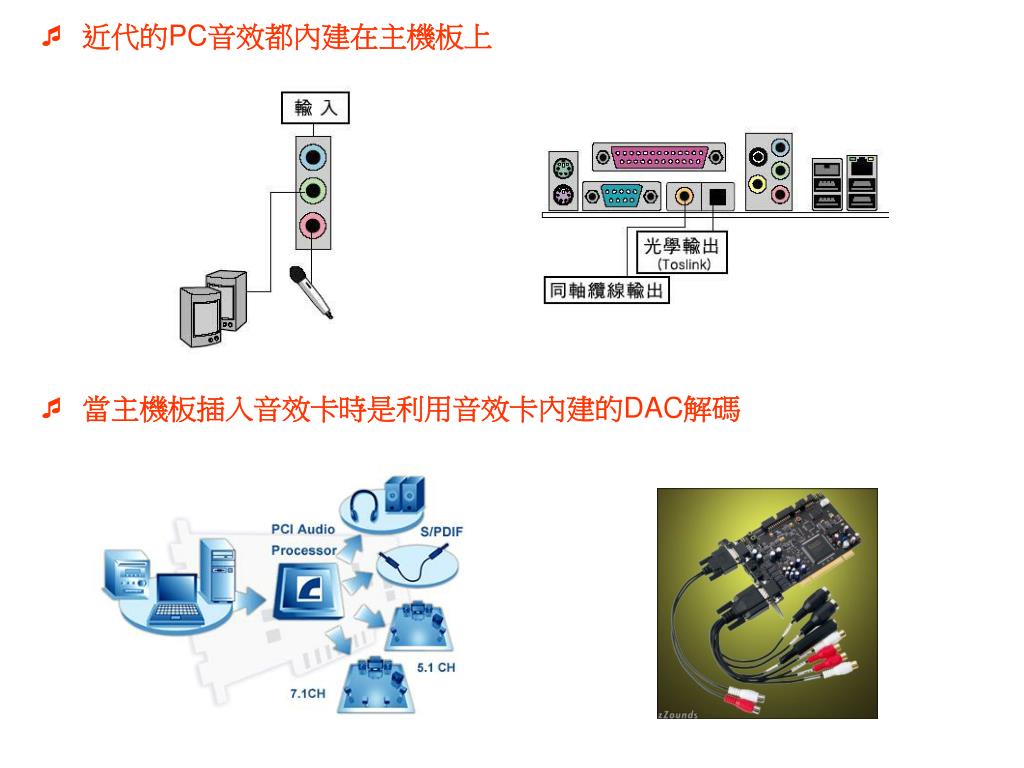

  14.  近代的PC音效都內建在主機板上  當主機板插入音效卡時是利用音效卡內建的DAC解碼

  15. SPDIF輸出/入是改善PC音質的一項選擇  利用CD-ROM的SPDIF輸出外接音效卡的SPDIF輸入  利用CD-ROM的SPDIF輸出外接DAC

  16. 利用主機板的SPDIF輸出外接音效卡的SPDIF輸入 • 利用主機板的SPDIF數位同軸輸出外接“外接式音效卡”的SPDIF輸入， 或數位類比轉換盒

  17. 更改 DAC後面的 OP 數位(S/PDIF)端子：分為同軸 (coaxial)及 光纖 (optical)兩種 數位輸出端接頭轉換

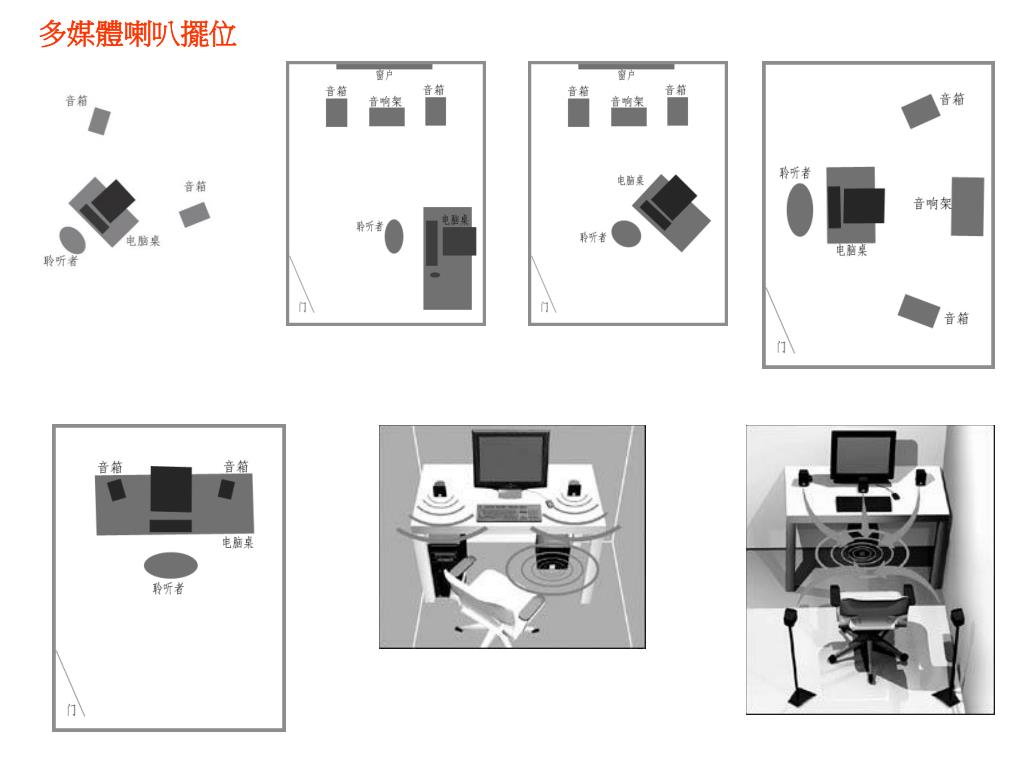

  18. 多媒體喇叭擺位

  19. 4.1kHz＆48kHz • 44.1kHz＆48kHz：CD的採樣率為44.1K，由CD製作成的WAV、MP3等，採 樣率自然也是44.1K，而音效卡在播放這些音訊時把它們重採樣到48K， 其間就會引入失真。 • SRC(Sampling Rate Convert)︰音效卡將所有輸入音訊均被採樣到48K 16Bits以後才送到後續的混合、DAC、光纖輸出等部件。 • 低失真的SRC演算法計算量非常大，而高速度和低失真是非常難兼顧的 ，尤其當音訊跟目的頻率不成整倍數關係的時候，比如：將44.1K的音 頻流重採樣到48K的音頻流。SRC演算法在高頻段存在很大缺陷。 • 只要我們送入音效卡的音頻流已經是48K採樣的，音效卡不對此音頻流 再作SRC處理、倘若音效卡仍然要對此音頻流作SRC處理，由於源採樣率 跟目的採樣率相等，SRC所引入的失真降到最小，在播放前期完成44.1K 到48K SRC。

  20. 播放前期完成44.1K到48K SRC的轉換軟體 Belight

  21. USB ﹙Universal Serial BUS﹚ “通用串列匯流排” 透過USB介面外接的音效卡是電腦音響玩家另一選擇 USB介面外接的音效卡運用流程圖

  22. 各形各色燕瘦環肥琳瑯滿目的USB介面外接的音效卡︰大多以推主動式多媒體喇叭，MITE的可接後級功率擴大機各形各色燕瘦環肥琳瑯滿目的USB介面外接的音效卡︰大多以推主動式多媒體喇叭，MITE的可接後級功率擴大機

  23. FU-45﹕集 “USB Receiver + DAC + 真空管前級音訊處理 + Near Class A後級功率放大 ”於一身的PC專用擴大機﹙無訊號線﹚ ★ 標準Hi-Fi左右聲道輸出。 ★ 音質處理採用真空管。 ★ 可透過後面板的Multi輸出端外接後級功率擴大機 。 ★ 可接主動式喇叭、被動式喇叭(效率大於85db中高效率)及非平衡式高、 低阻抗耳機。 ★ 採用高檔的環型變壓器及獨特的穩壓電源供應。 ★ 你只要有PC, USB線及喇叭線就可以驅動你的終端設備。 ★ 完全沒雜音及哼聲，PC內的音量控制作音量調整。 ★ 不用灌驅動程式下自動取代PC內部的音效卡。 ★ 可將FOOBAR播放軟體內的輸出播放參數設定為ASIO﹙Audio Stream Input Output﹚，讓FOOBAR播放的音質發揮到極限。

  24. 以音質為考量的“最佳轉檔程式” “最佳音樂播放程式” 及“最佳燒錄程式”之探討。 最佳轉檔程式︰EAC，全名“Exact Audio Copy”，兼顧音質及容量的首選格式；而另外還可搭配Lame這個編碼器來轉mp3檔，壓縮率也可作微調設定 。更具有將音樂CD轉成映像檔，(*.wav或ape + *.cue) 再還原成音樂CD的 功能，且能做到完全不失真，可謂非常強大！

  25. 針對音效卡本身不支持ASIO的變通軟體“ASIO4ALL”

  26. 最佳音樂播放程式︰FOOBAR是目前公認電腦播放中音質最佳、支援格式最多的數位音樂播放軟體，幾乎所有音樂格式皆可支援，並支援DSP的管理。最佳音樂播放程式︰FOOBAR是目前公認電腦播放中音質最佳、支援格式最多的數位音樂播放軟體，幾乎所有音樂格式皆可支援，並支援DSP的管理。

  27. FOOBAR播放的四種輸出方式： A、Waveout:是微軟最早提出的音頻流輸出方式，所以它的相容性也就好，幾乎所有 的微軟作業系統和音效卡都支援；但它無法支持“混和多重音頻流”的功能，沒有 使用任何的硬體加速，所有的混音動作都是用軟體來執行的。 B、DirectSound：在較新的XP/2K作業系統中，性能要比Waveout高很多，它在四種 輸出方式中基本上可以與Waveout歸為一類。而DirectSound與Waveout最大的不 同就在於對多重音頻流的支持。 C、Kernel Streaming(內核音頻流)：是微軟底層使用的音頻流方式，具有更低的延 時性，用於對延時性要求比較高的場和，因為更底層，所以效率更高，且受別的 程式的影響也更小。D、ASIO：是Steinberg提出來的比較新的音頻流輸入輸出介面.。ASIO和上面的KS 方式一樣，都是直接和底層硬體介面打交道.。

  28. 最佳音樂燒錄程式︰酒精可直接燒錄CUE
