u- 병원에서 환자를 위한 가이드시스템 교육대학원 정보 , 컴퓨터 교육전공 석사 5 학기 임경진

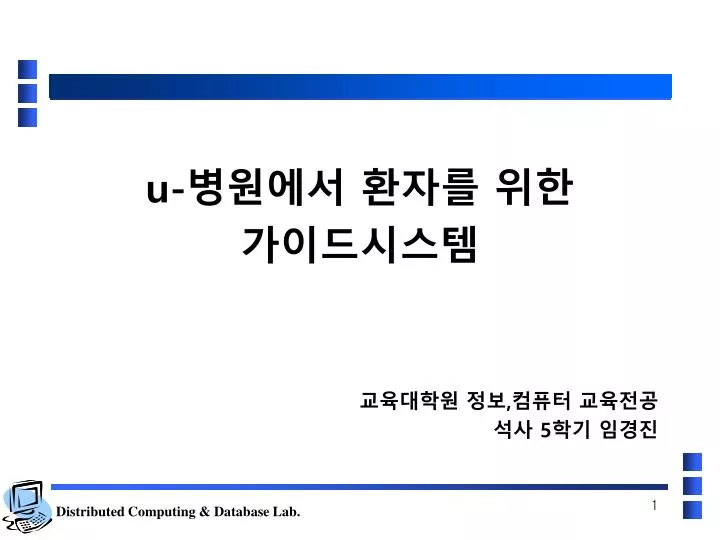

1. u-병원에서 환자를 위한 가이드시스템 교육대학원 정보,컴퓨터 교육전공 석사 5학기 임경진

2. 목 차 서 론 연구배경 및 필요성 연구목적 관련연구 위치기반 서비스(LBS) 실내위치추적 서비스 병원 가이드 시스템 시스템 특징 시스템 구조 시스템 구성요소 병원 가이드 응용 서비스 u-병원 정보시스템 구조 u-병원 정보 제공 서비스 서비스수행결과 결 론

3. “서 론” 1. 연구배경 및 필요성 2. 연구목적 Ⅰ

4. 서 론 연구배경 및 필요성 유비쿼터스 환경의 발달 다양한 센서와 모바일 디바이스들의 발전으로 통신인프라 기반 제공 병원환경의 변화 u-병원환경에 적합한 서비스 필요 상황 정보와 센서 및 장치들의 통신, 상호운영을 지원하는 기술 및응용서비스 필요

5. 서 론 연구 목적 환자가 병원 방문에 따라 목적지를 안내, 환자들의 불편을 덜어 줄 수 있는 서비스 제공 환자의 길 안내, 병원 내 정보안내(검사확인유,무) 환자식별, 환자별 건강정보 환자의 길 안내 병원정보안내(위치기반 정보 : 검사실)

6. “관련 연구” 1. 위치기반 서비스(LBS)를 위한 기술 2. 실내위치추적 기술 Ⅱ

7. 관련연구 위치기반 서비스(LBS)를 위한 기술 GPS 삼각측량기술 장면분석기술 근접방식 적외선을 이용한 위치인식시스템 초음파를 이용한 위치인식시스템 UWB(Ultra Wideband)를 이용한 위치인식 실내위치추적 기술 RFID ZigBee Bluetooth

8. 관련연구 위치기반 서비스(LBS)를 위한 기술 이동통신망을 기반으로 이동성이 보장된 기기를 통해 사람이나 사물의 위치를 파악하고 이를 활용하는 서비스 LBS 적용 기술 Content GIS,ITS 정보의기본 컨텐츠 제공

9. 관련연구 위치기반 서비스(LBS)를 위한 기술 셀-방식은 오차범위가 넓어 대략적인 위치파악만 가능 반면 중계기 등을 이용해 건물 내 및 지하 등의 위치도 찾을 수 있다 GPS는 셀-방식보다 정확한 위치 추적이 가능 위성신호의 특성상 실내에서는 사용이 불가능 LBS 적용 기술

10. 관련연구 위치기반 서비스(LBS)를 위한 기술 적외선을 이용한 위치인식 시스템 건물의 천정에 적외선 센서를 설치하고 사람들에게는 배지 형태의 적외선 발생기를 배지처럼 달게 하는, 액티브배지라는 것을 부착한다. 장점 시스템 구성이 비교적 간단하기 때문에 저렴한 비용 고유의 인식번호만 송출하기 때문에 신호의 발생 시간이 아주 짧고 , 동시에 같은 공간에서 여러 개의 배지에서 신호 발생될 경우는 거의없음 단점 사용자가 증가함에 따라 충돌 발생률이 높음에 따라 시스템 확장 적외선의 전파속도가 빠르기 때문에 고정밀의 위치인식은 어려움

11. 관련연구 위치기반 서비스(LBS)를 위한 기술 초음파를 이용한 위치인식 시스템 초음파는 상대적으로 느린 음파의 전송속도로 전파되기 때문에 거리측정시스템에 많이 사용되는 시스템이다. 사람이나 사물에 초음파 발생기를 부착하고 건물내의 천정에 초음파 수신기를 부착한다.

12. 관련연구 실내위치추적 기술 RFID RFID분야는 고정된 개체 인식코드 획득수준의 기술 수준에서 주변 환경 인지, 개체간 통신, 상황인지능력 등이 부가되어 유비쿼터스 센서로서의 역할이 더욱 확대되고 있다. RFID 서비스 모델

13. 관련연구 실내위치추적 기술 RFID RFID 하드웨어 개발 동향

14. 관련연구 실내위치추적 기술 RFID의 장점 No line of sight 동시에다수 인식 보다 많은 정보 저장(개별ID) 리더기를통하여 새로운 정보 기록 센서와의 결합

15. 관련연구 실내위치추적 기술 RFID의 시스템구성 태그 정보를 송수신한다는 합성어, 고유정보를 저장하는 IC칩과 안테나로구성 리더기 태그의 정보를 판독, 기록. 무선 트랜시버와 안테나를 내장 네트워크 리더기와 호스트 컴퓨터는 통상적으로 RS-232등 유선으로 연결되는데 통신기술의 발달에 따라 무선 통신방식의 채택이 많아짐

16. 관련연구 실내위치추적 기술 RFIDTag의 종류

17. 관련연구 실내위치추적 기술 ZigBee & Bluetooth

18. 관련연구 실내위치추적 기술 ZigBee 저속전송 속도를 갖는 홈 오토메이션 및 데이터 네트워크를 위한 표준 2003년 IEEE 802.15.4 작업분과위원회에서 표준화된 PHY/MAC 층을 기반으로 상위 Protocol 및 Application을 규격화한 기술.

19. “병원 가이드 시스템” 1. 시스템특징 2. 시스템 구조 3. 시스템 구성요소 Ⅲ

20. 병원 가이드 시스템 시스템 특징 환자정보 수집 및 출력 단말기를 통해 환자식별, 이동 방향등 파악 검사실 정보와 환자정보가 한 장치로 처리 PDA,UMPC를 통해 효율적인 정보 소통 환자정보 처리 실시간 환자 정보 기록 환자의 예상경로 파악 및 안내

21. 병원 가이드 시스템 시스템 구조 단말기위치제공 위치서비스요청 단말기접속 센서

22. 병원 가이드 시스템 시스템 구성요소 환자정보 DB 환자정보관리서버 환자위치분석서버 환자정보처리 Server DOGF,TMO CDOGF,TMOSM 환자위치확인기 RFID 리더기 PDA, UMPC 환자정보수집및 출력 Client

23. 병원 가이드 시스템 단말기 지원 인터페이스 및 미들웨어 Application Interface Layer RFID Local DB Infra Structure Framework 플랫폼 공통API 위치정보요청 및 응답처리 위치정보관리 RFID 위치기반기능 프로파일관리 Mapping DB Between RFID & LBS RFID ONS Server (Object Name Service) 인증 및 보안 위치기반과금 긴급구조 인터페이스 위치정보제공 Privacy & Security DB 응급서비스제공 항법서비스 인터페이스 부가정보 게이트웨이

24. “병원 가이드 응용 서비스” 1. u-병원 정보시스템 구조 2. u-병원 정보 제공 서비스 Ⅳ

25. 병원 가이드 응용 서비스 U-병원 정보 시스템 구조

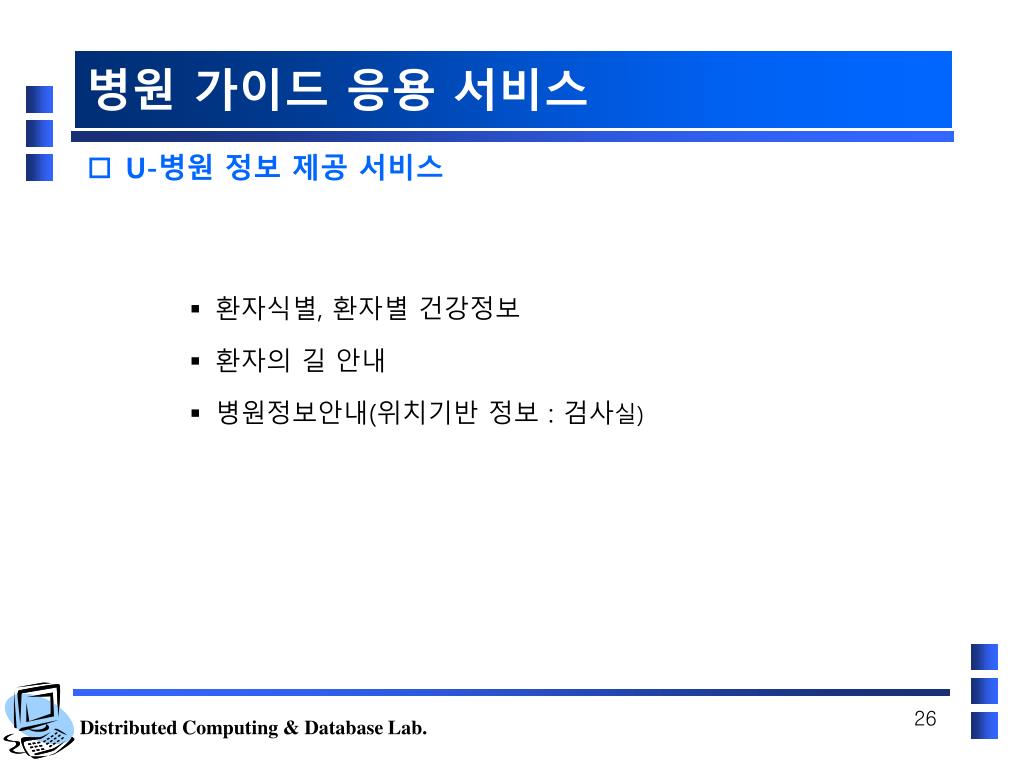

26. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 환자식별, 환자별 건강정보 환자의 길 안내 병원정보안내(위치기반 정보 : 검사실)

27. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 가이드 시스템 목표 구성도 가이드시스템 서비스 통합센터 지리정보시스템 중계기 가이드정보시스템 RFID Tag 내장블럭
