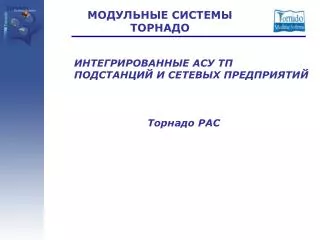

МОДУЛЬНЫЕ СИСТЕМЫ ТОРНАДО

ИНТЕГРИРОВАННЫЕ АСУ ТП ПОДСТАНЦИЙ И СЕТЕВЫХ ПРЕДПРИЯТИЙ

Торнадо РАС

slide2

АСУ ТП ПС

Торнадо РАС

ДП

РАС

ЦСОИ

ЦСОИ

АРМ дежурного

ТМ

АСКУЭ

Энергосбыт

РЗА

ЦСОИ

  • Предпосылки для реализации:
  • Современные микропроцессоры:
  • высокая производительность
  • большие объемы памяти
  • спецпроцессоры

Преимущества:

Учет организационного и функционального разделения служб ТМ, РЗА, АСКУЭ и т.д.

Основа архитектуры:

МЭК - 870-5-101

МЭК - 870-5-103

МЭК - 870-5-104

Центр сбора и обработки информации на ДП

slide3

Шкаф контроллера

Крейт

RS-232

MIC 860

Fast Ethernet

C

X

C

MIC-CB

7

PB-ADCF

PB-DIN

БПИ AI

AI

(ЭП….)

БПИ DI

DI

MIC-CB

6

PB-ADCF

PB-DIN

AI

БПИ AI

(ЭП….)

DI

БПИ DI

5

4

3

2

MIC-CB

1

PB-485

GPS

RS-485

Архитектура комплекса: Торнадо-РАС

  • Единая аппаратная платформа с Торнадо-ТМ
  • Централизованная архитектура
  • Высокая производительность
  • Масштабируемость без потери производительности
  • Подключение приемников GPS
  • Метки времени с точностью 1мс
  • Запуск по любому аналоговому или дискретному сигналу
slide4

Торнадо-РАС: Масштабируемость

  • Неограниченное число комплектов РАС
  • Выделенный FTP Flash накопитель
  • Передача сигналов начала аварий по Ethernet
  • Конфигурация с учетом территориальных и других особенностей объекта
slide5

Торнадо-РАС: Аналоговые сигналы

Электрические цепи РАС:

Поддерживаемые преобразователи:

  • Входной сигнал 20мА
  • Гальваническая изоляция 500В
  • АЦП 12 бит+ знак
  • Максимум 40 каналов
  • Частота опроса 1мс
  • Задание времени пред и пост истории для каждого канала индивидуально
  • Инициативный аналоговый сигнал «по фронту»
  • Инициативный аналоговый сигнал «по значению»
  • Настройка гистерезиса
  • Верхняя уставка
  • Нижняя уставка
slide6

Торнадо-РАС: Дискретные сигналы

Электрические цепи РАС:

  • Напряжение 24В
  • Гальваническая изоляция 2500В
  • Максимум 260 каналов
  • Частота опроса 1мс
  • Конфигурирование «антидребезга»
  • Инициативный дискретный сигнал «по фронту» 0-1
  • Инициативный дискретный сигнал «по фронту» 1-0
  • Инициативный дискретный сигнал «по значению» 0-1
  • Инициативный дискретный сигнал «по значению» 1-0
  • Инициативный сигнал по сети Ethernet
slide8

ТОРНАДО-РАС: конфигурирование и диагностика

ТОРНАДО-РАС

Ethernet

ПО конфигурирования и диагностики

РАС не требует программирования:

  • HTTP сервер на стороне РАС
  • Шифрование SSL
  • XML файл конфигурации
  • Любой ПК с интернет браузером
  • Пароль на доступ к

конфигурированию и диагностике

  • Удобный интерфейс пользователя

Интернет Браузер

Страница конфигурирования

slide11

Пример структурной схемы модернизации системы телемеханики и РАС подстанции

slide12

ТОРНАДО-ТМ

Спасибо за внимание!
