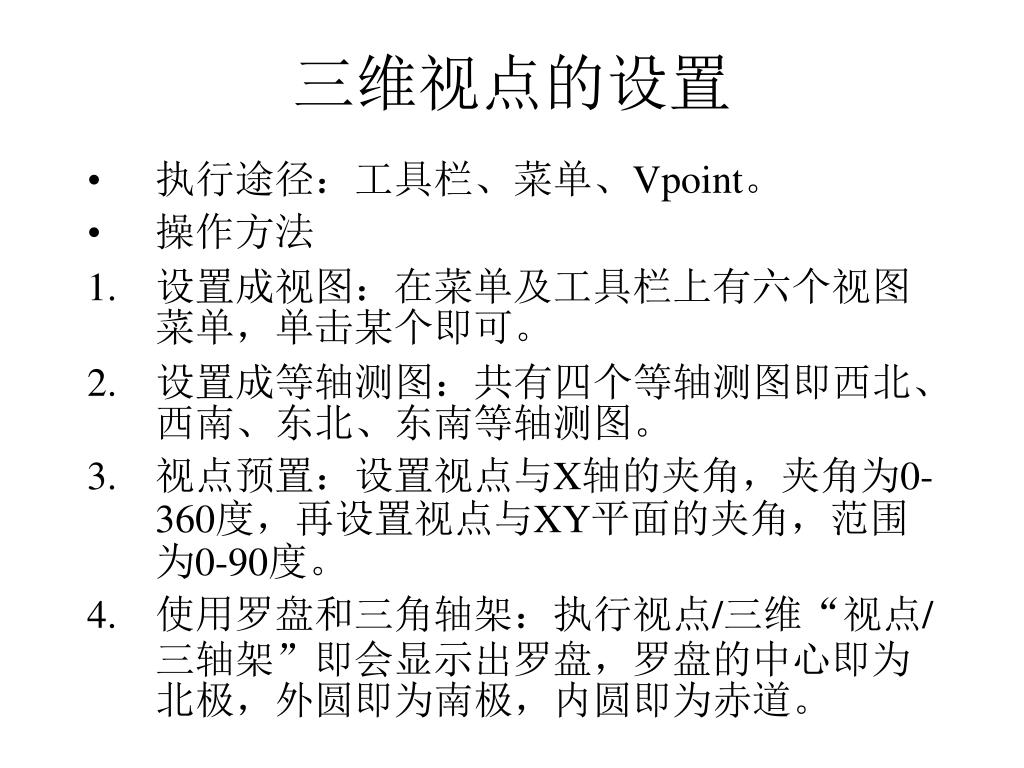

  1. 三维视点的设置 • 执行途径：工具栏、菜单、Vpoint。 • 操作方法 • 设置成视图：在菜单及工具栏上有六个视图菜单，单击某个即可。 • 设置成等轴测图：共有四个等轴测图即西北、西南、东北、东南等轴测图。 • 视点预置：设置视点与X轴的夹角，夹角为0-360度，再设置视点与XY平面的夹角，范围为0-90度。 • 使用罗盘和三角轴架：执行视点/三维“视点/三轴架”即会显示出罗盘，罗盘的中心即为北极，外圆即为南极，内圆即为赤道。

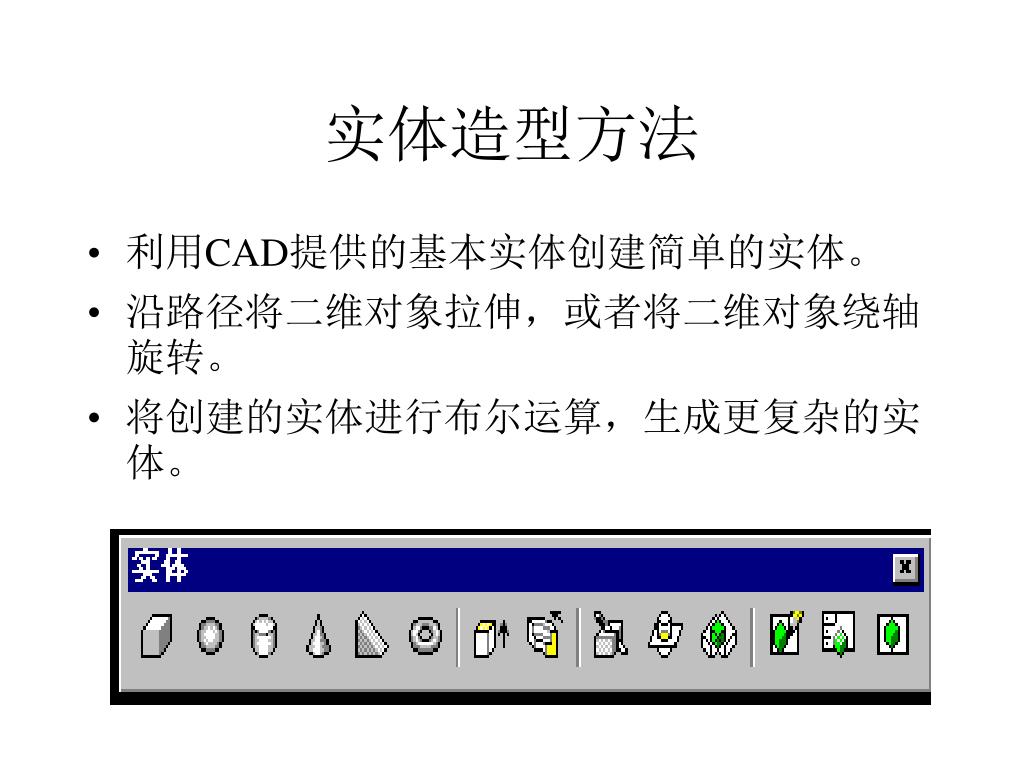

  2. 实体造型方法 • 利用CAD提供的基本实体创建简单的实体。 • 沿路径将二维对象拉伸，或者将二维对象绕轴旋转。 • 将创建的实体进行布尔运算，生成更复杂的实体。

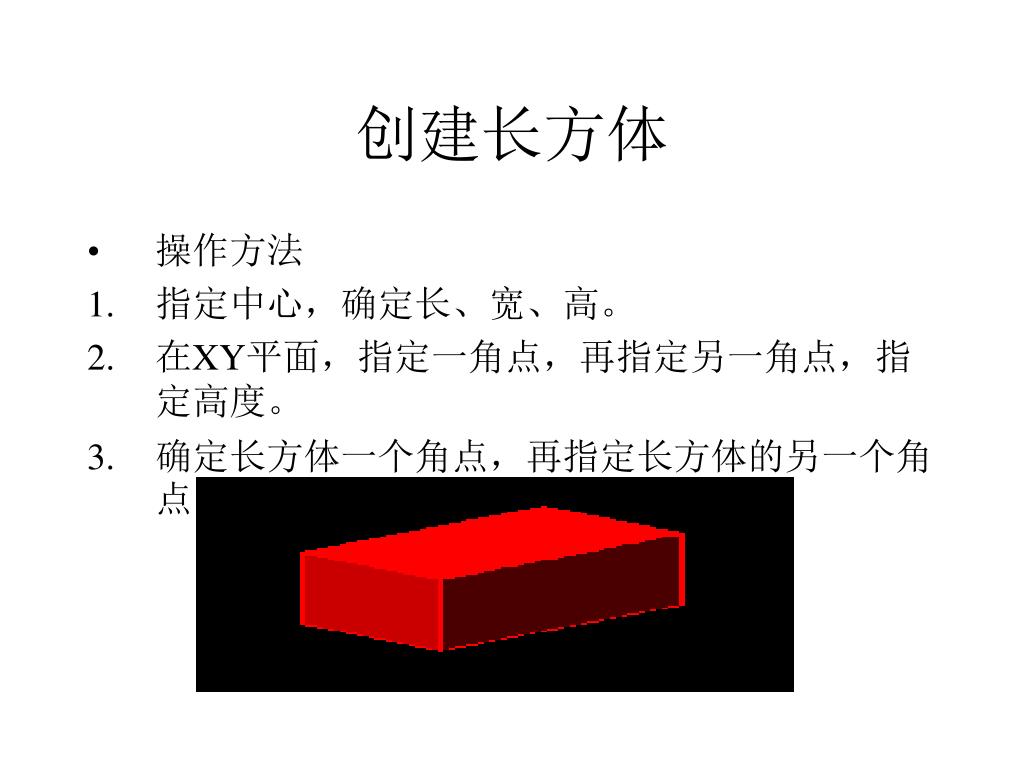

  3. 创建长方体 • 操作方法 • 指定中心，确定长、宽、高。 • 在XY平面，指定一角点，再指定另一角点，指定高度。 • 确定长方体一个角点，再指定长方体的另一个角点。

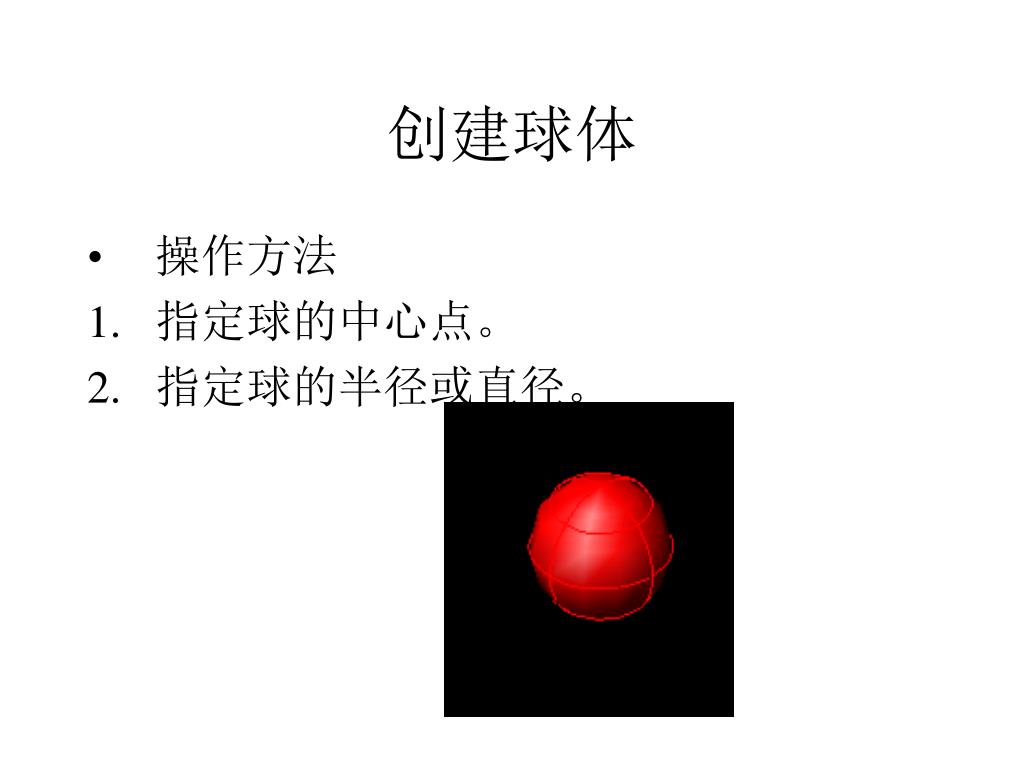

  4. 创建球体 • 操作方法 • 指定球的中心点。 • 指定球的半径或直径。

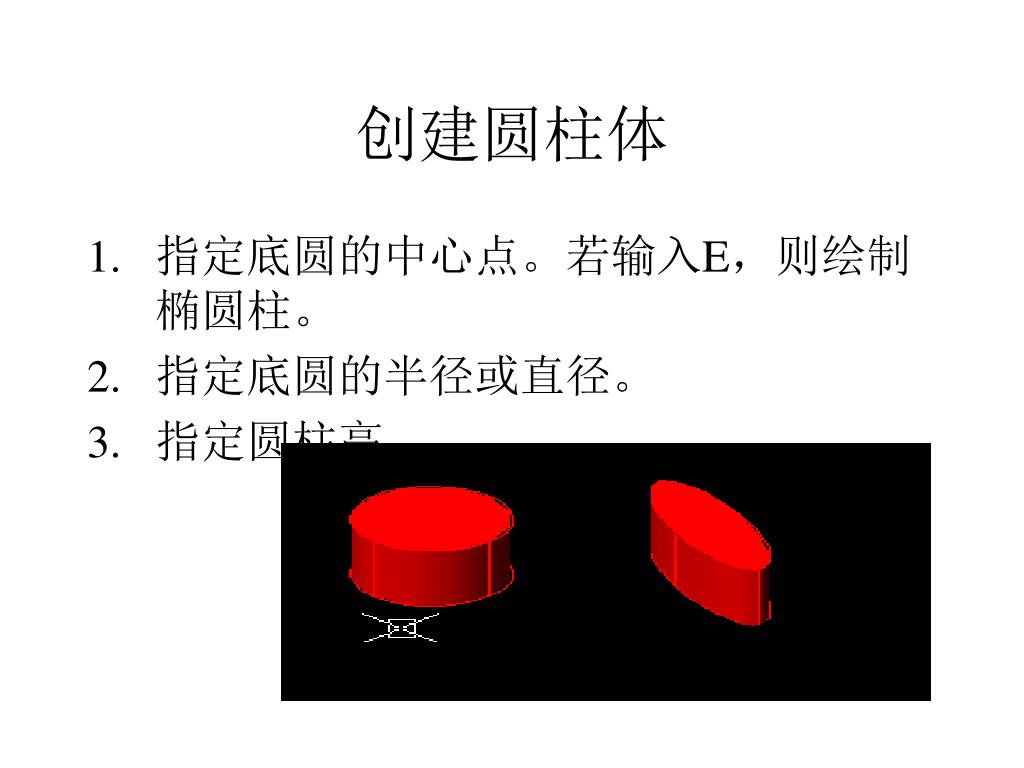

  5. 创建圆柱体 • 指定底圆的中心点。若输入E，则绘制椭圆柱。 • 指定底圆的半径或直径。 • 指定圆柱高。

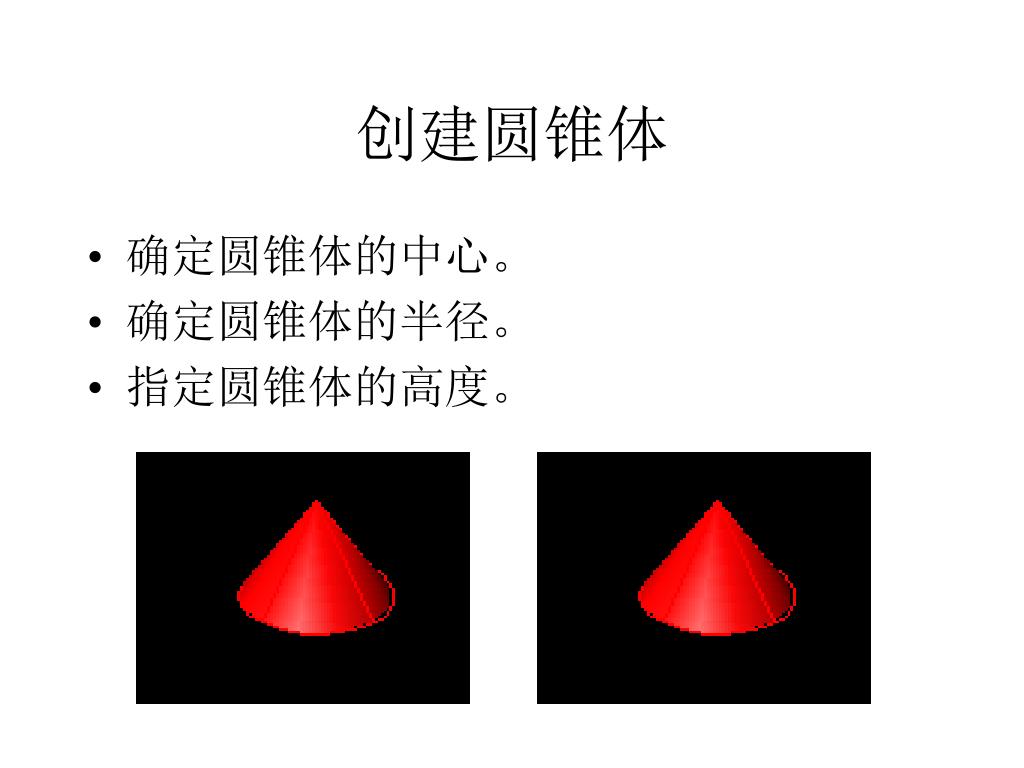

  6. 创建圆锥体 • 确定圆锥体的中心。 • 确定圆锥体的半径。 • 指定圆锥体的高度。

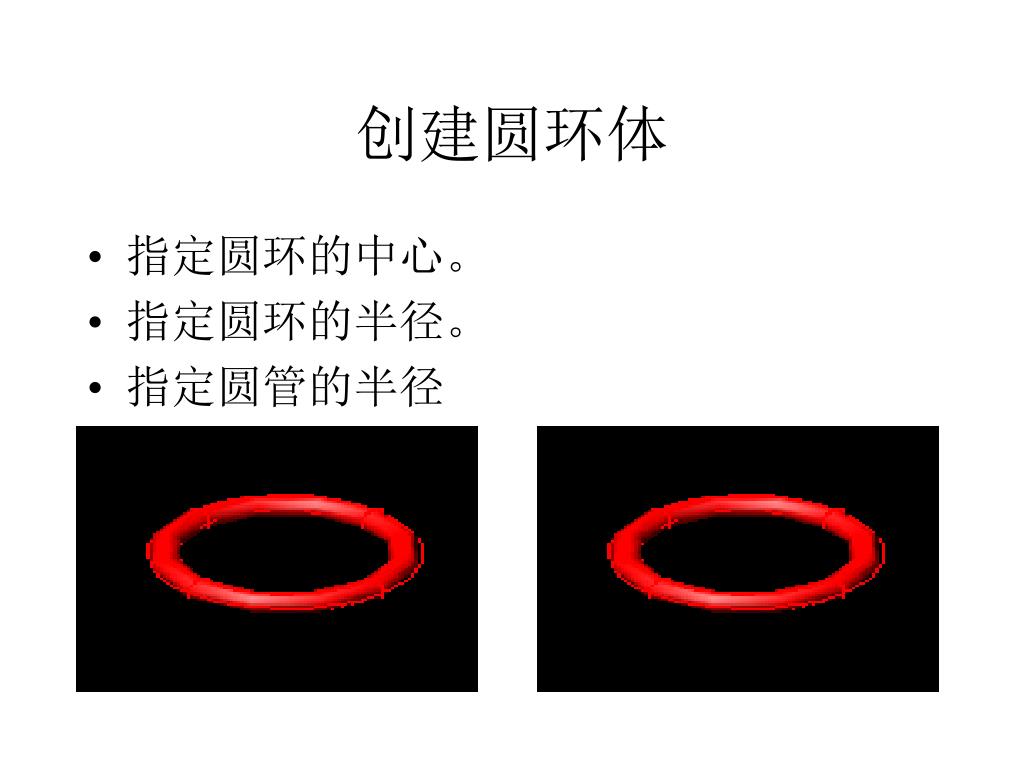

  7. 创建圆环体 • 指定圆环的中心。 • 指定圆环的半径。 • 指定圆管的半径

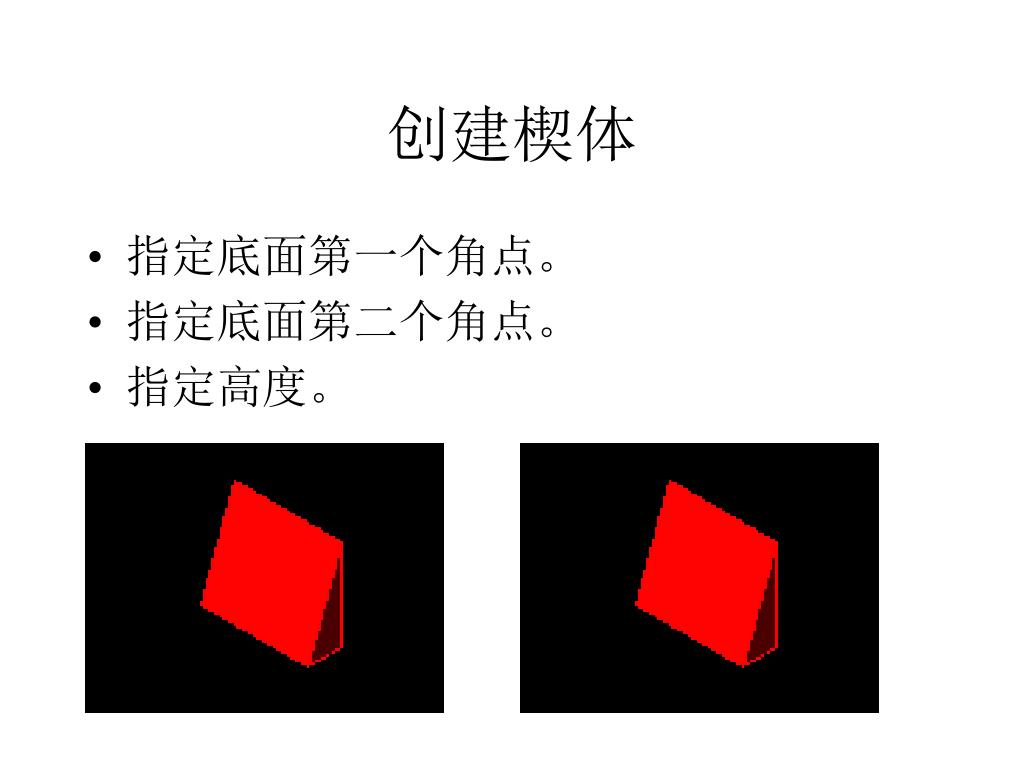

  8. 创建楔体 • 指定底面第一个角点。 • 指定底面第二个角点。 • 指定高度。

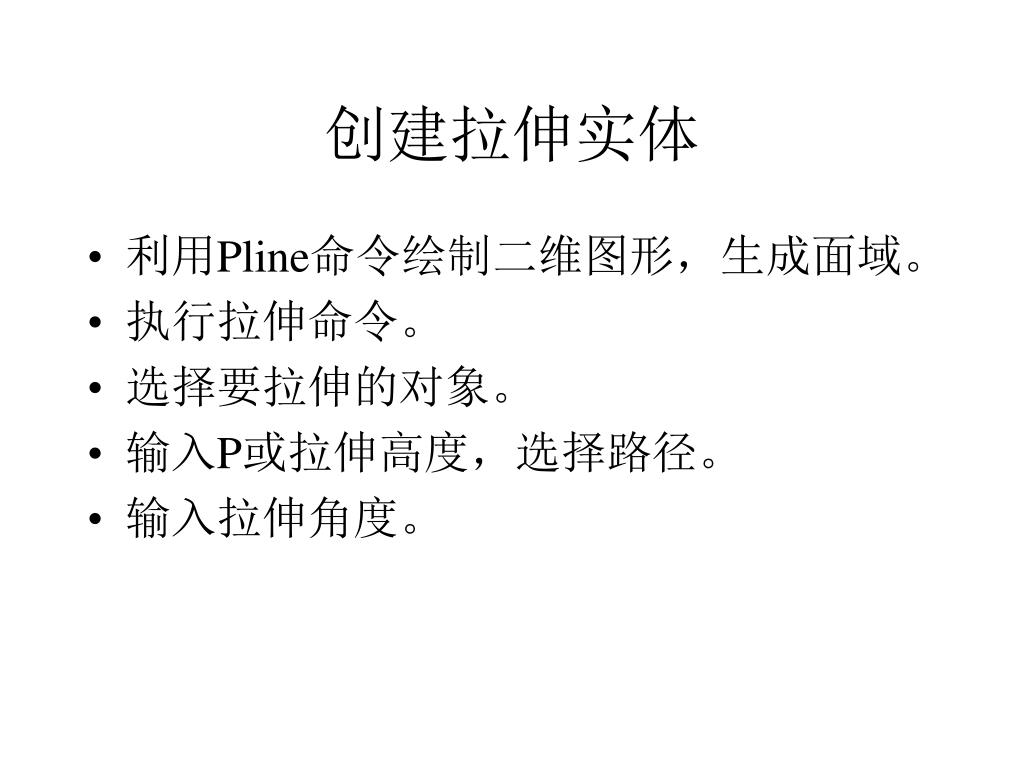

  9. 创建拉伸实体 • 利用Pline命令绘制二维图形，生成面域。 • 执行拉伸命令。 • 选择要拉伸的对象。 • 输入P或拉伸高度，选择路径。 • 输入拉伸角度。

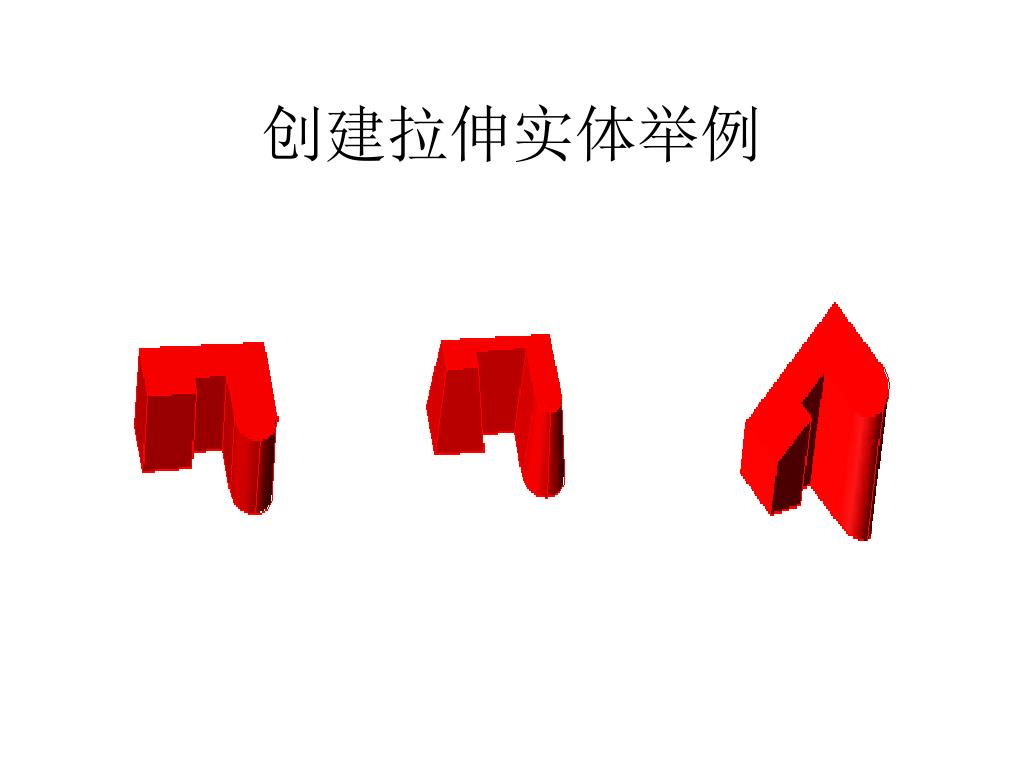

  10. 创建拉伸实体举例

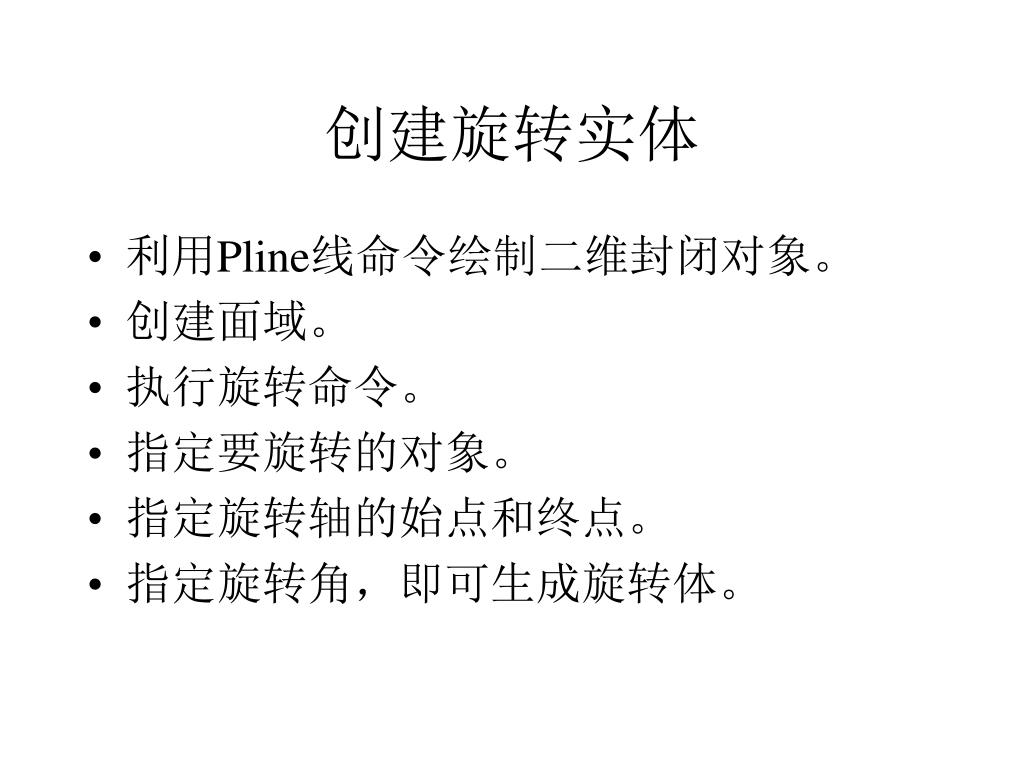

  11. 创建旋转实体 • 利用Pline线命令绘制二维封闭对象。 • 创建面域。 • 执行旋转命令。 • 指定要旋转的对象。 • 指定旋转轴的始点和终点。 • 指定旋转角，即可生成旋转体。

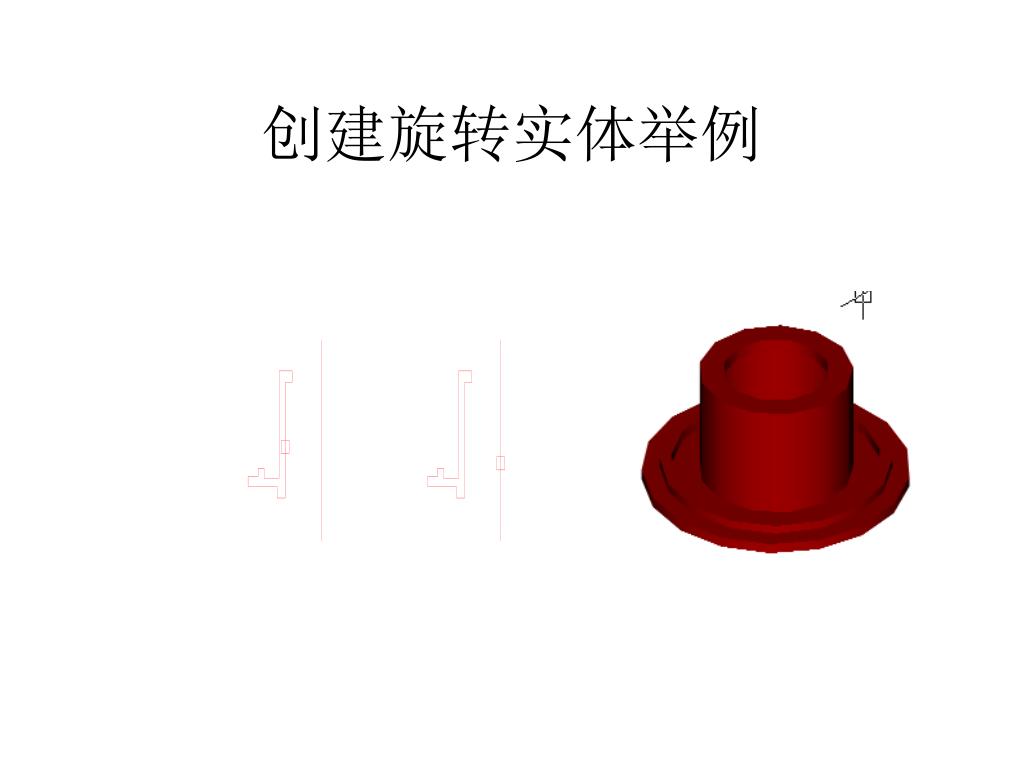

  12. 创建旋转实体举例
