  1. Рады знакомству! Семинар

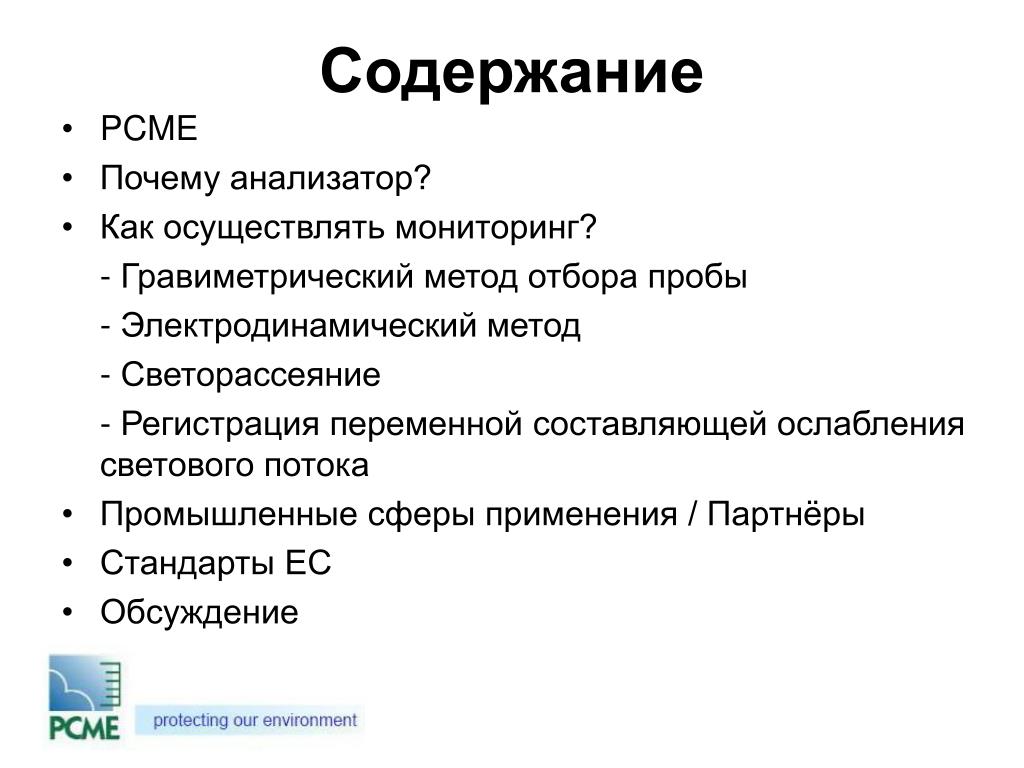

  2. Содержание • PCME • Почему анализатор? • Как осуществлять мониторинг? - Гравиметрический метод отбора пробы - Электродинамический метод - Светорассеяние - Регистрация переменной составляющей ослабления светового потока • Промышленные сферы применения / Партнёры • Стандарты ЕС • Обсуждение

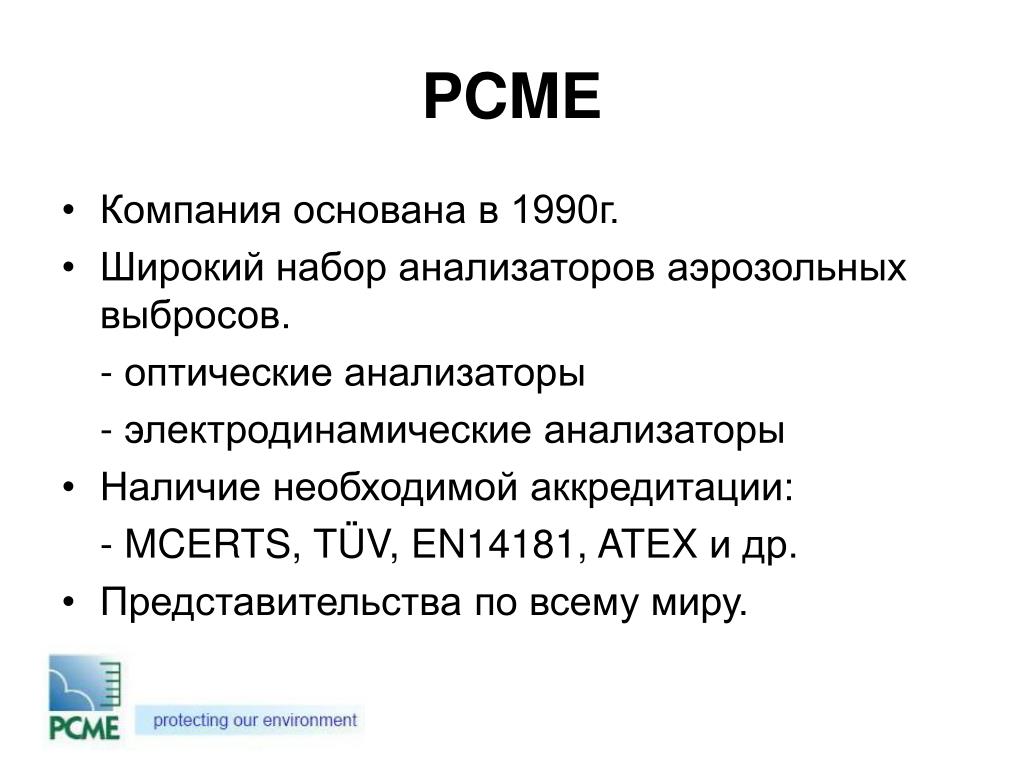

  3. PCME • Компания основана в 1990г. • Широкий набор анализаторов аэрозольных выбросов. - оптические анализаторы - электродинамические анализаторы • Наличие необходимой аккредитации: - MCERTS, TÜV, EN14181, ATEX и др. • Представительства по всему миру.

  4. Представительства PCME • Япония • Люксембург • Нидерланды • Новая Зеландия • Норвегия • Польша • Португалия • Румыния • Россия • Словакия • Испания • Швеция • Швейцария • США • Австралия • Аргентина • Австрия • Бельгия • Чехия • Канада • Дания • Ирландия • Финляндия • Франция • Германия • Греция • Венгрия • Израиль • Италия • Индия

  5. Почему анализатор?

  6. Гравиметрический метод отбора пробы Цепь пробоподготовки При изокинетическом способе отбора пробы используютсяметоды, описанные в BS3405 или BS6069, ISO 9096. Измерительрасхода Регуляторпотока Фильтр Труба Скорость пробы Скорость газа

  7. Почему анализатор? Уровень выбросов, мг/м3 Уровень выбросов за отдельные временные интервалы (обычно, за год)

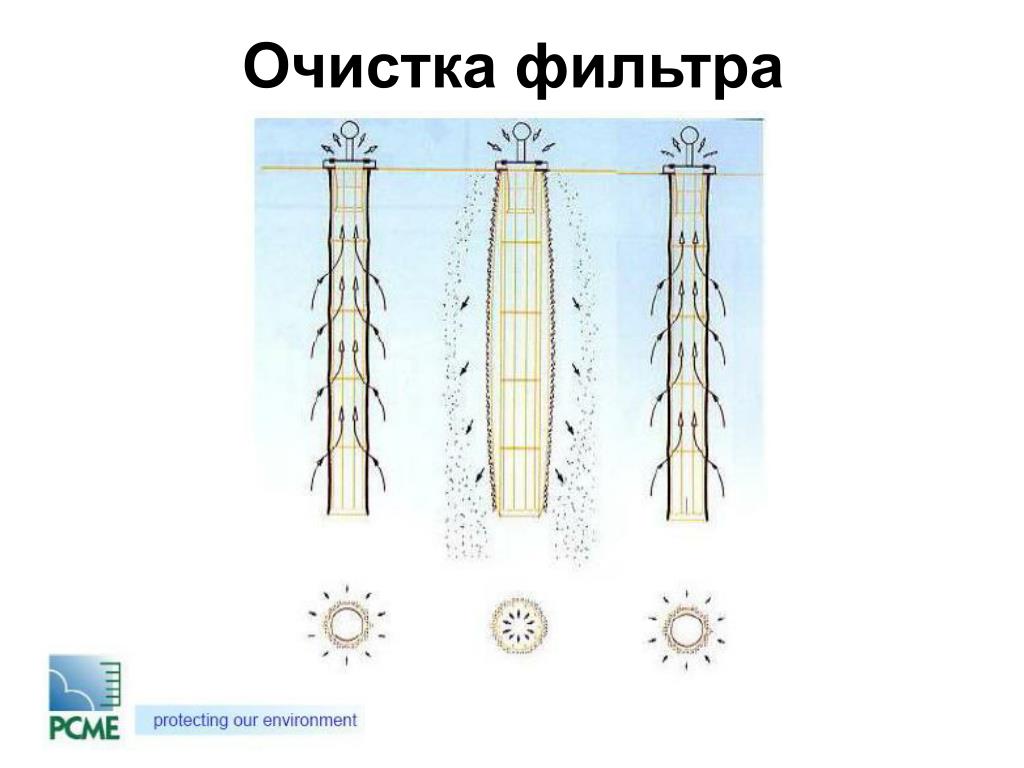

  8. Очистка фильтра

  9. Очистка фильтра Время,

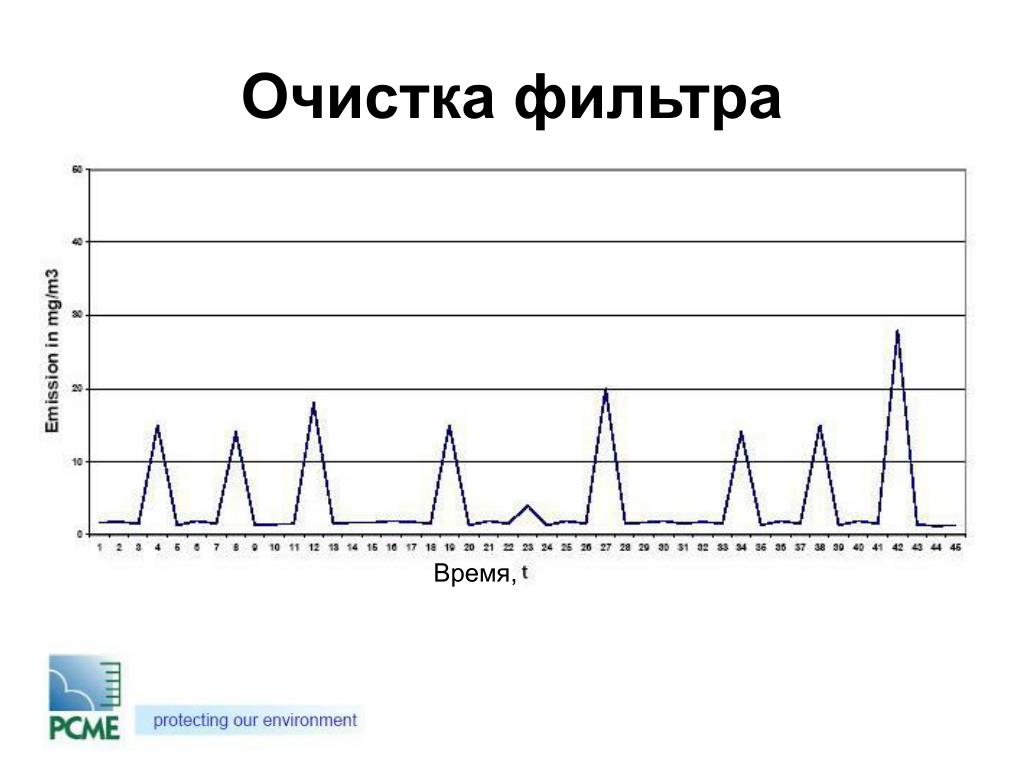

  10. Очистка фильтра Время,

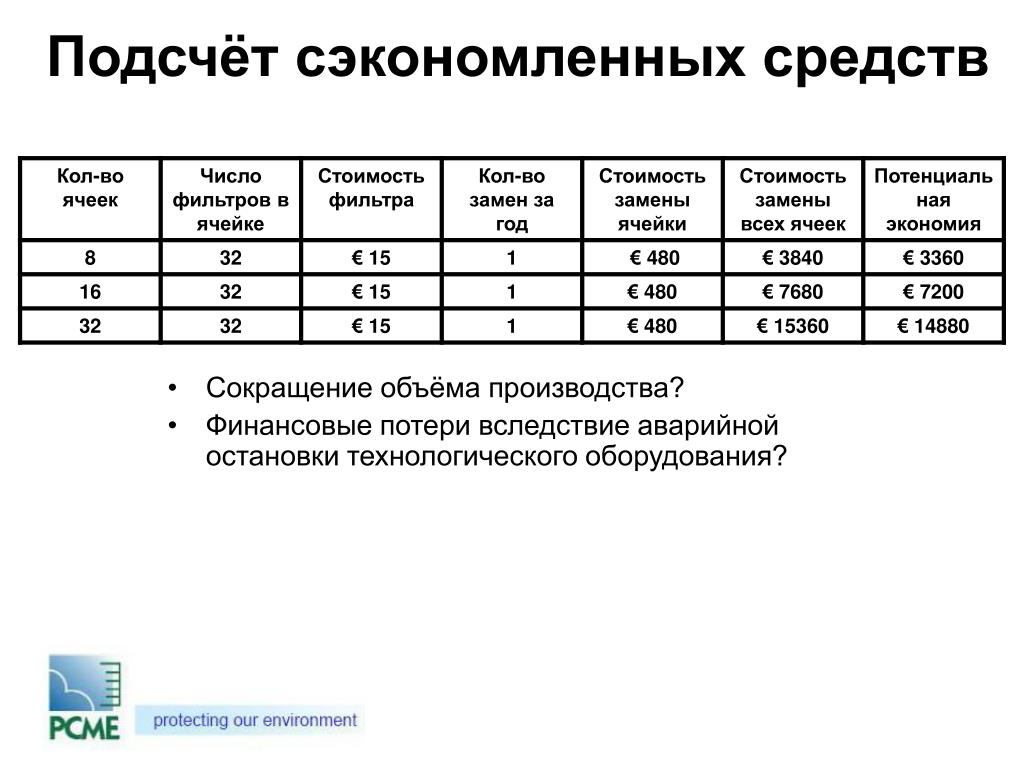

  11. Подсчёт сэкономленных средств • Сокращение объёма производства? • Финансовые потери вследствие аварийной остановки технологического оборудования?

  12. Почему анализатор? • Запланированное обслуживание • Увеличенный срок эксплуатации фильтрующих элементов • Избежание остановки производства • Снижение стоимости использования

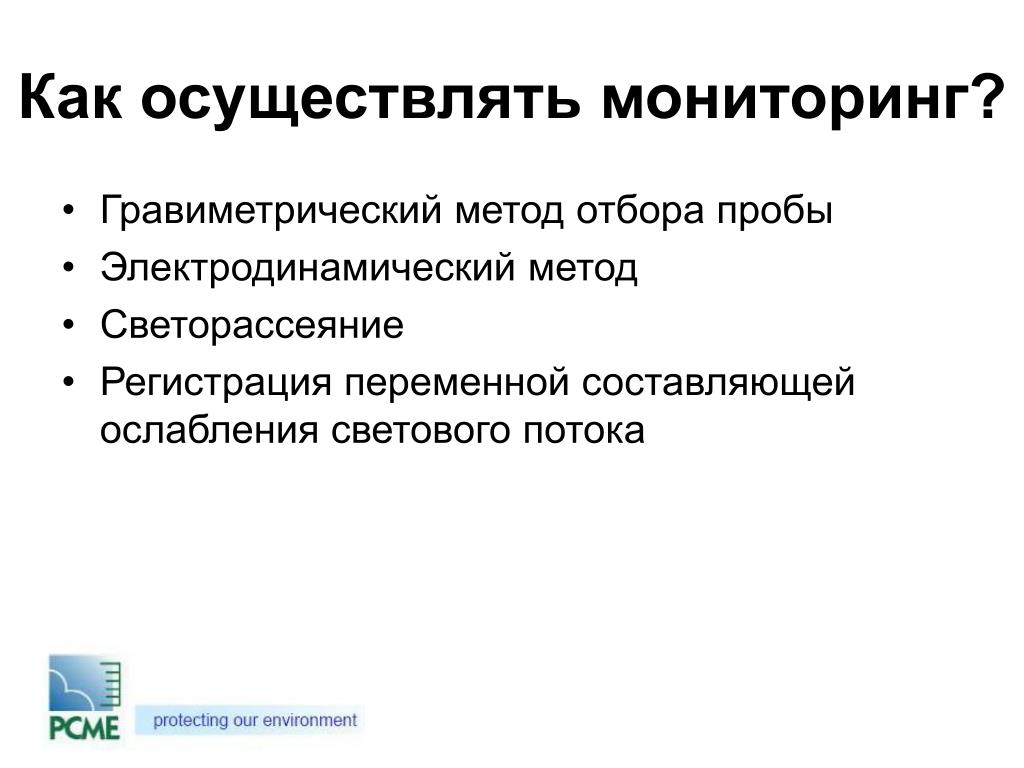

  13. Как осуществлять мониторинг? • Гравиметрический метод отбора пробы • Электродинамический метод • Светорассеяние • Регистрация переменной составляющей ослабления светового потока

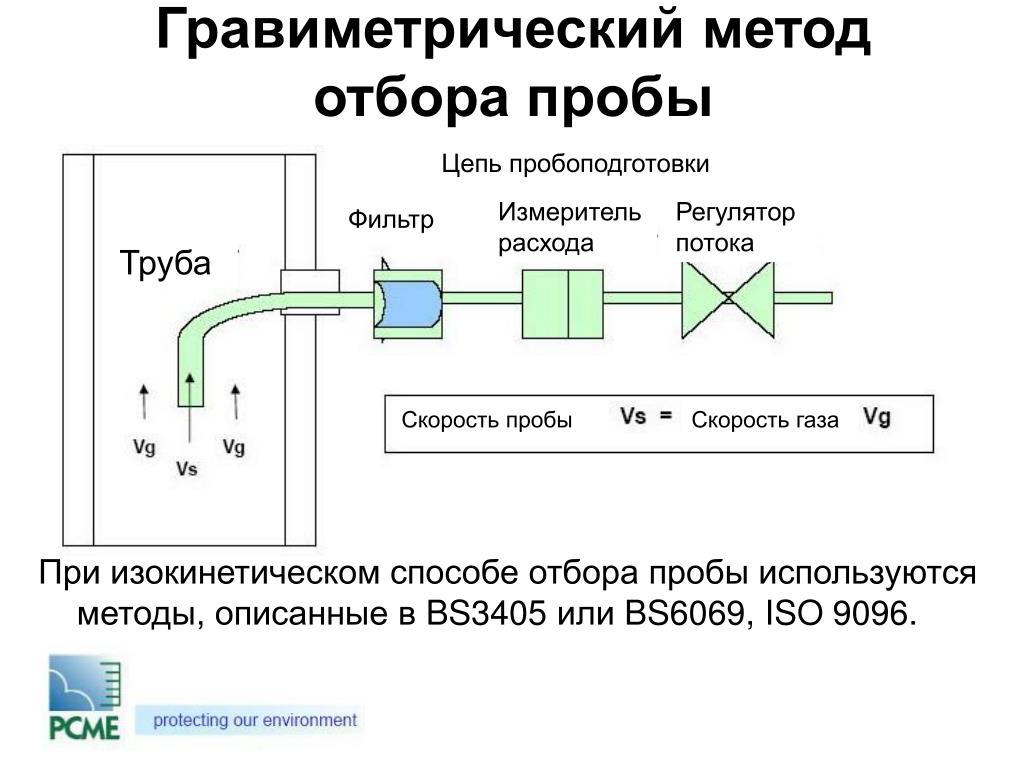

  14. Гравиметрический метод отбора пробы Цепь пробоподготовки При изокинетическом способе отбора пробы используютсяметоды, описанные в BS3405 или BS6069, ISO 9096. Измерительрасхода Регуляторпотока Фильтр Труба Скорость пробы Скорость газа

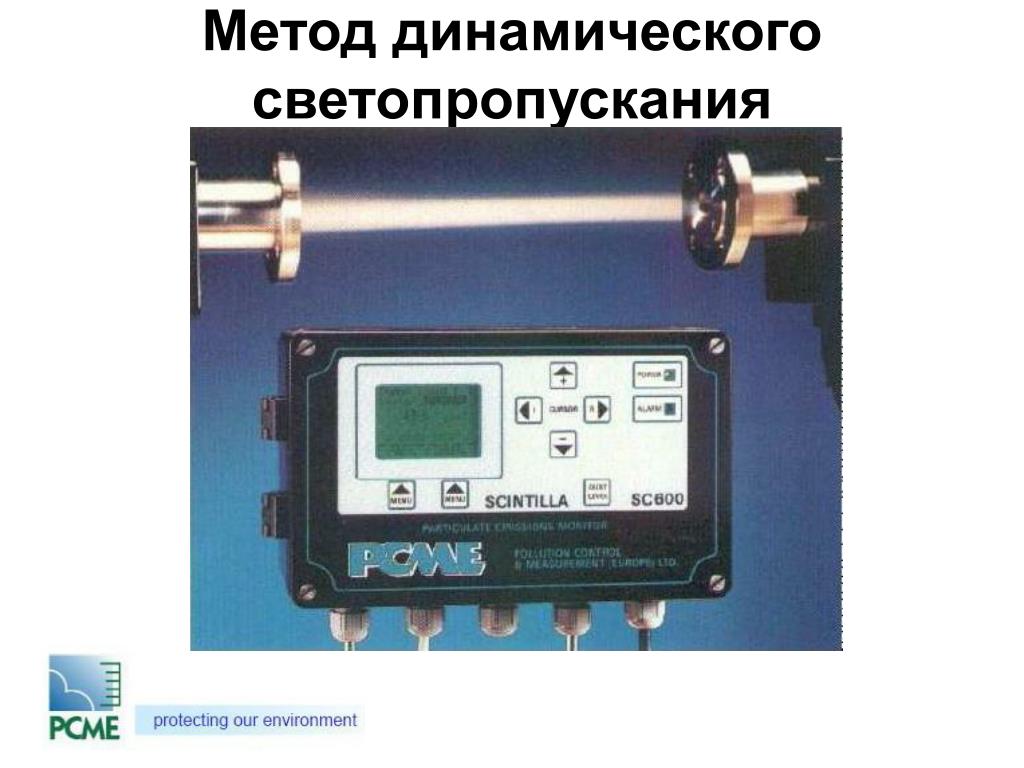

  15. Метод динамического светопропускания

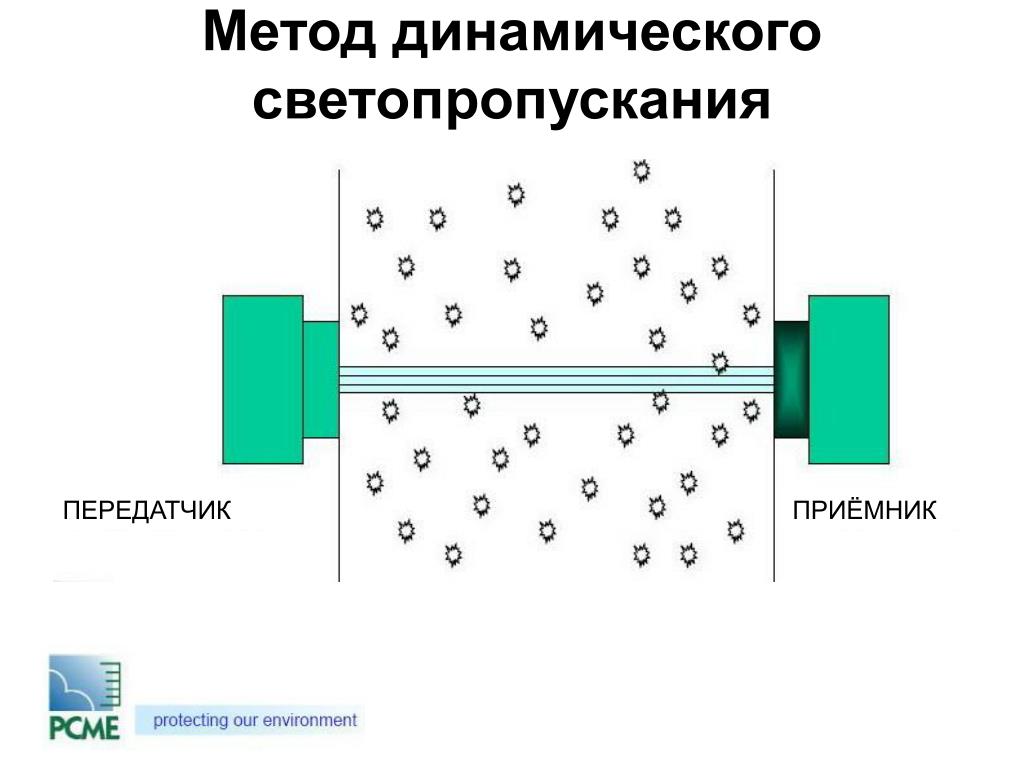

  16. Метод динамического светопропускания ПЕРЕДАТЧИК ПРИЁМНИК

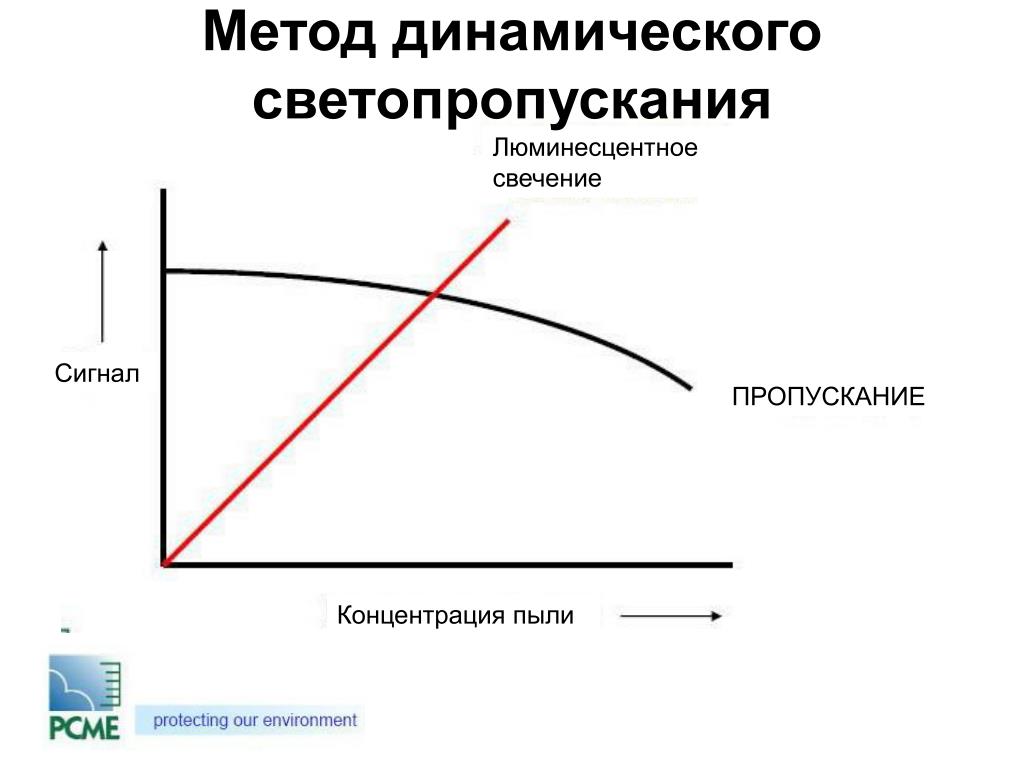

  17. Метод динамического светопропускания Люминесцентноесвечение Сигнал ПРОПУСКАНИЕ Концентрация пыли

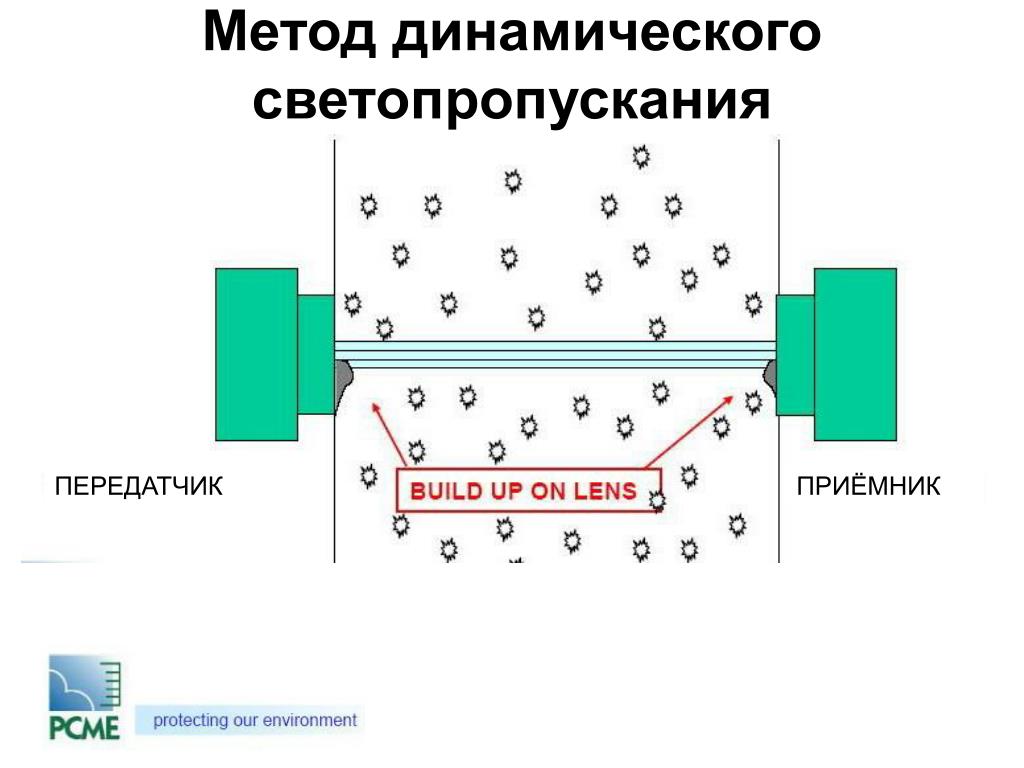

  18. Метод динамического светопропускания ПЕРЕДАТЧИК ПРИЁМНИК

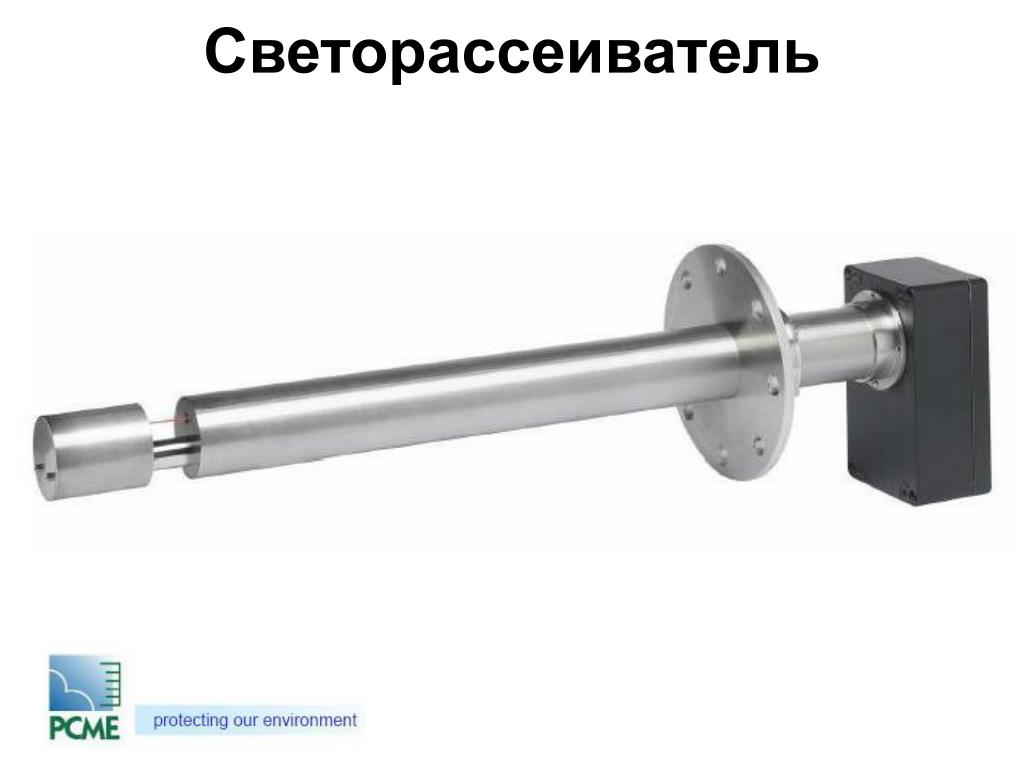

  19. Светорассеиватель

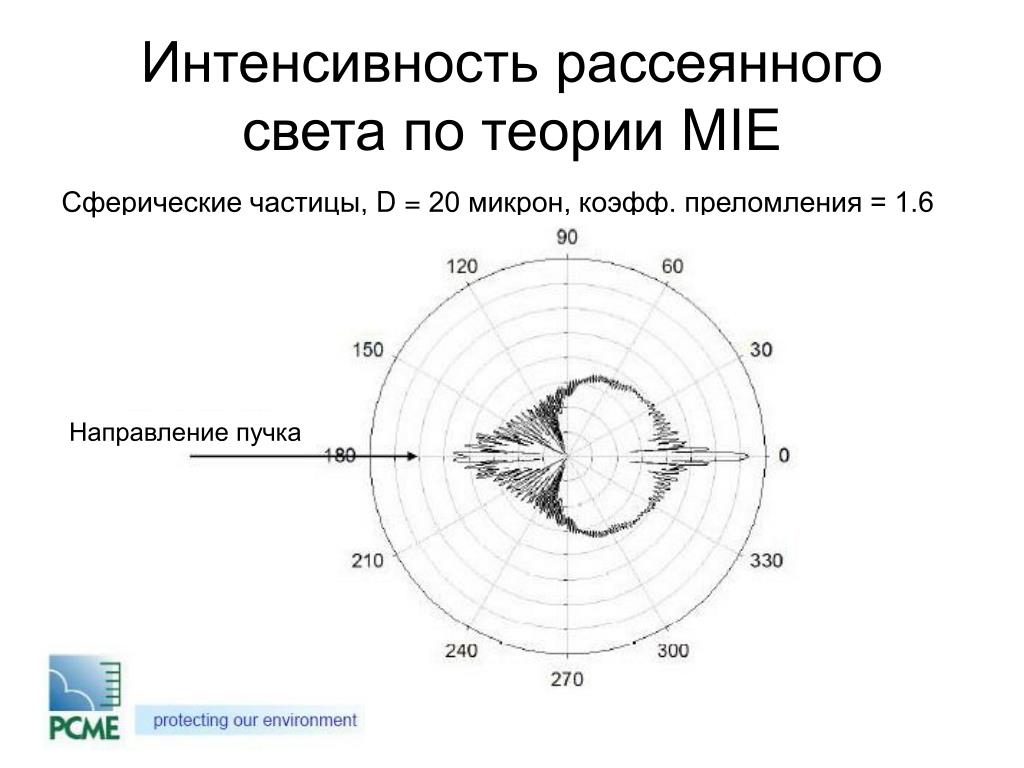

  20. Интенсивность рассеянного света по теории MIE Сферические частицы, D = 20 микрон, коэфф. преломления = 1.6 Направление пучка

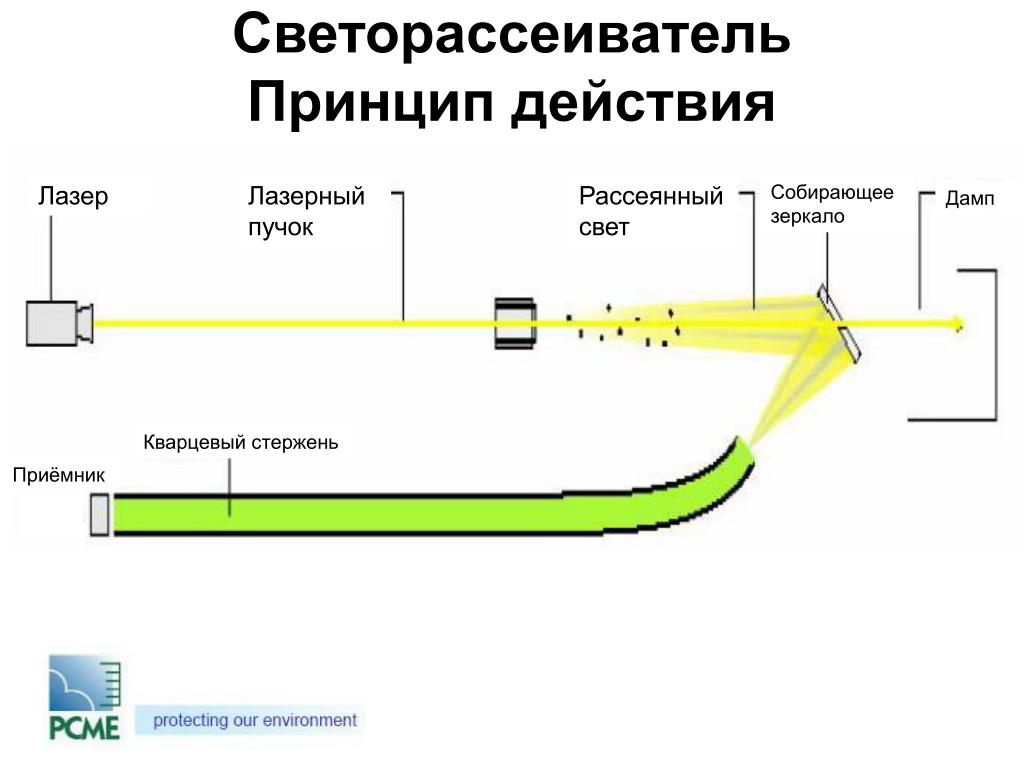

  21. СветорассеивательПринцип действия Лазер Лазерный пучок Рассеянный свет Собирающее зеркало Дамп Кварцевый стержень Приёмник

  22. Электродинамический метод

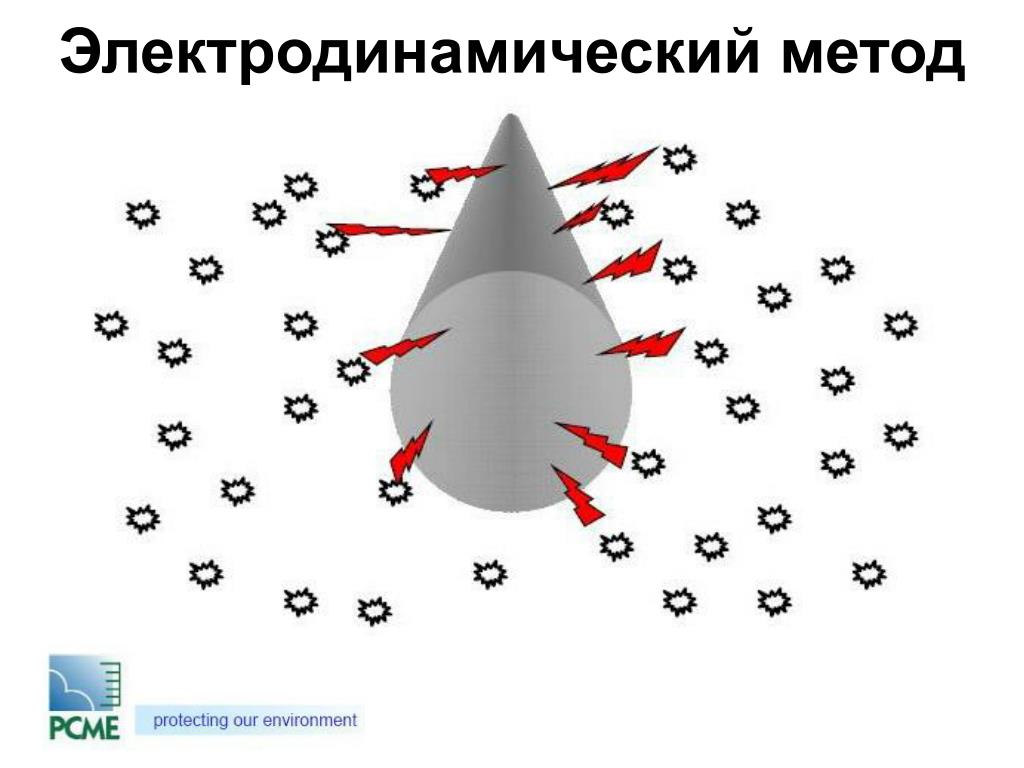

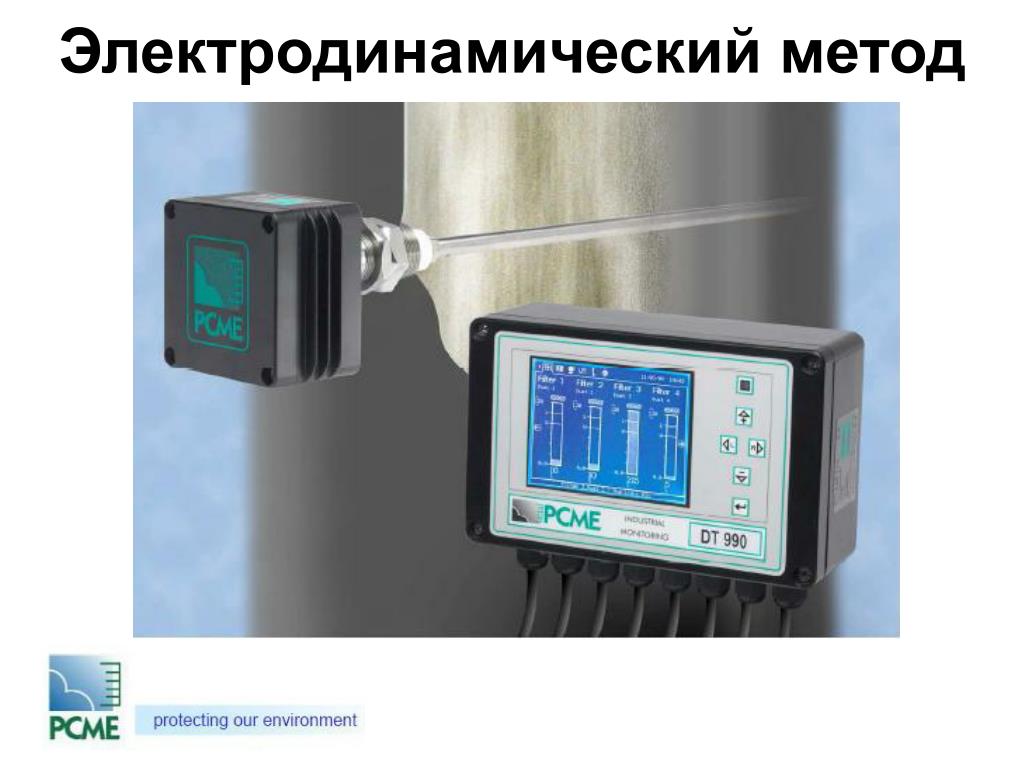

  23. Электродинамический метод

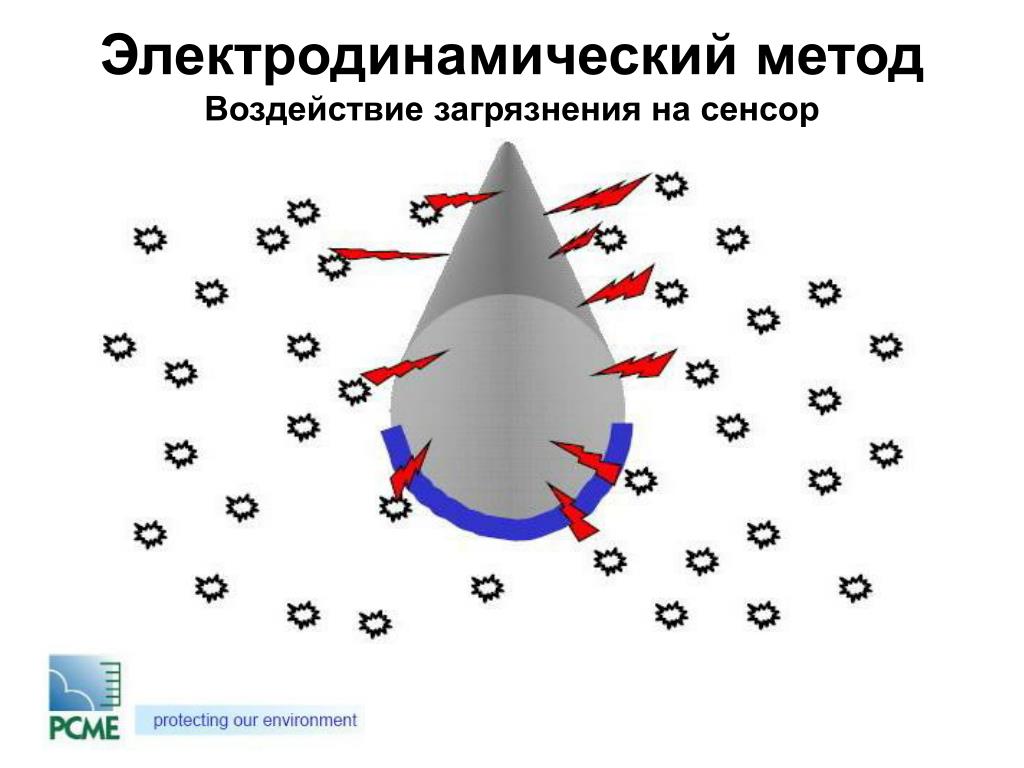

  24. Электродинамический методВоздействие загрязнения на сенсор

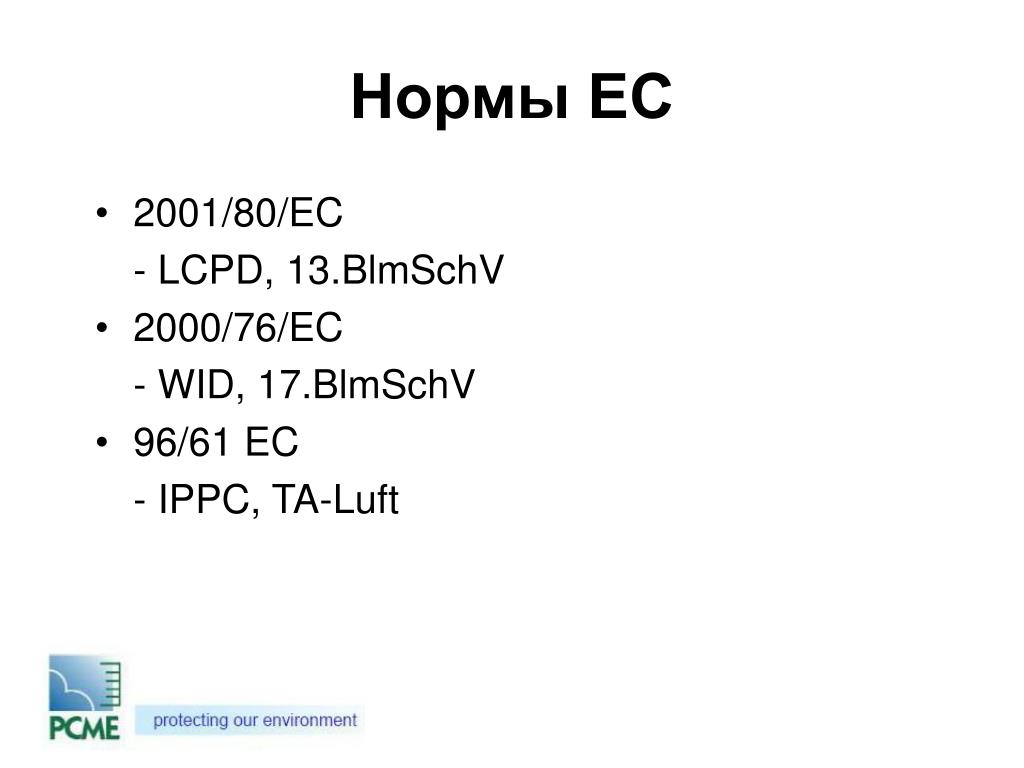

  25. Нормы ЕС • 2001/80/EC - LCPD, 13.BlmSchV • 2000/76/EC - WID, 17.BlmSchV • 96/61 EC - IPPC, TA-Luft

  26. EN-14181(EN-13284-2 – для макрочастиц) Проверкалинейности.Проверкакалибровки. Покупка постояннаяэксплуатация Калибровка Аттестацияприбора Установка нуля и поверка 1 год Время

  27. EN-14181(EN-13284-2 – для макрочастиц) • QAL 1 - аттестация прибора • QAL 2 - установка и калибровка • QAL 3 - постоянный контроль • AST - ежегодная проверка

  28. Аттестованные счётчики частиц компании PCME Аттестация Диапазон измерений Применение Оборудование Сжигание мусора Мусоросжиг завод, электростанция Крематорий Мусоросжигатель-ный завод Мусоросжигатель-ный завод Газ,Пыль

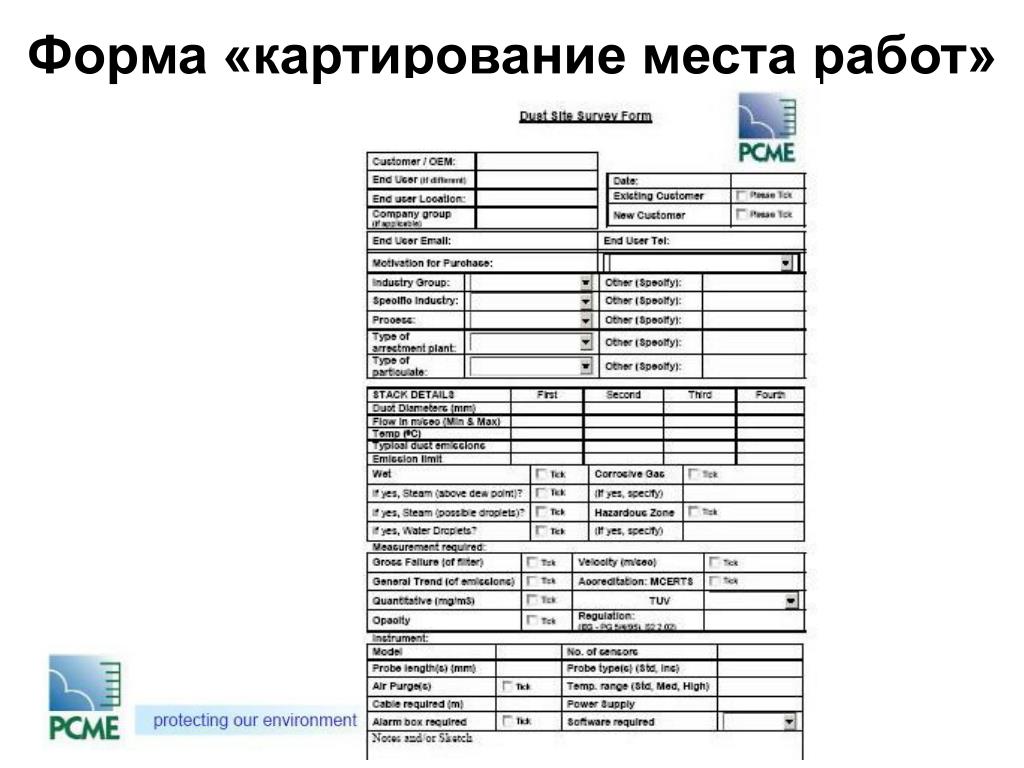

  29. Форма «картирование места работ»

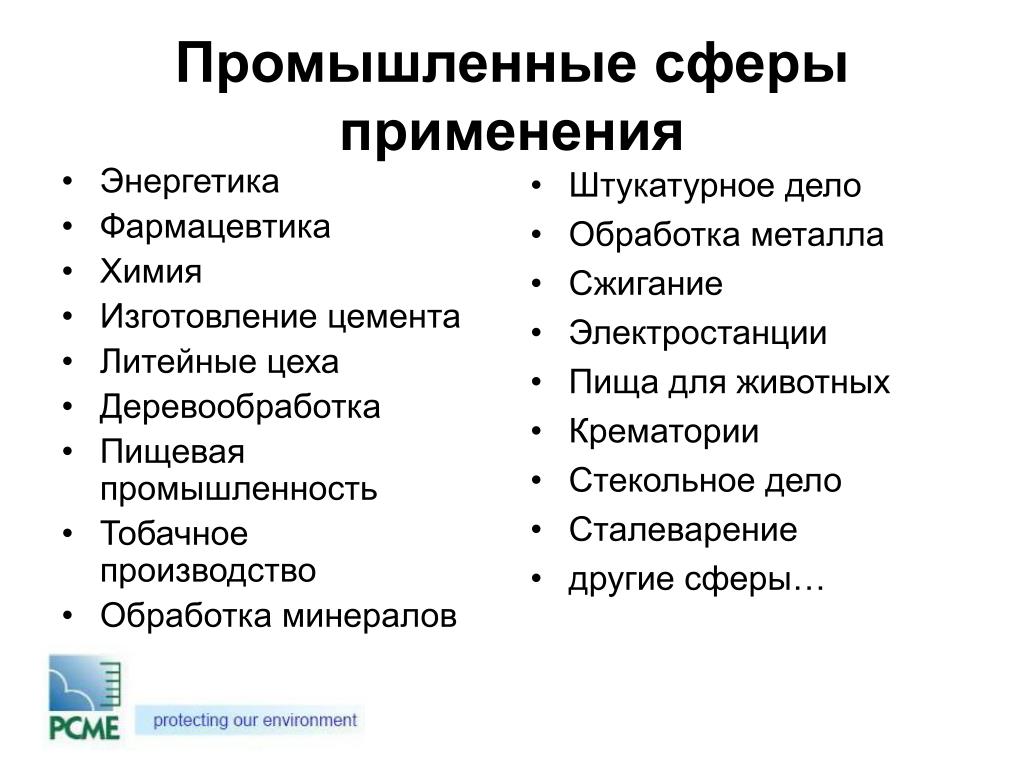

  30. Промышленные сферы применения • Штукатурное дело • Обработка металла • Сжигание • Электростанции • Пища для животных • Крематории • Стекольное дело • Сталеварение • другие сферы… • Энергетика • Фармацевтика • Химия • Изготовление цемента • Литейные цеха • Деревообработка • Пищевая промышленность • Тобачное производство • Обработка минералов

  31. Опыт компании PCME в сферахоптимизации горения и сжигания • Аттестованные и сертифицированные системы • Переносимость зольной пыли • Переносимость вибрации • Не требует сложного технического обслуживания • Интеграция с газовыми системами CEM • Подходит для больших газоходов • Снижение уровня выбросов пыли вследствие своевременно проведённых регламентных работ • Угольные котлы • Котлы-утилизаторы • Газовые и масляные котлы • Биомассовые котлы • Сухое отделение известняка • Сжигание городских отходов • Очищение химических отходов • Сжигание осадка

  32. Наши партнёры:

  33. Вопросы / Обсуждение
