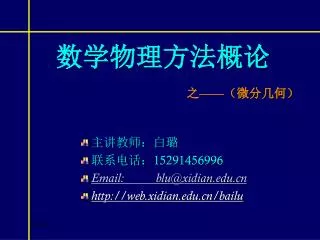

1. 数学物理方法概论 之——（微分几何） • 主讲教师：白璐 • 联系电话：15291456996 • Email: blu@xidian.edu.cn • http://web.xidian.edu.cn/bailu

2. 课程特点： • 数学物理方法是物理学类、电子信息科学类和通信科学类的重要公共基础课和工具。 • 主要特色在于数学和物理的紧密结合，将数学用于实际的物理和交叉科学的实际问题的分析中，通过物理过程建立数学模型，通过求解和分析模型，对具体物理过程的深入理解。提高分析解决实际问题的能力。

3. 课程内容： • 第一章：微分几何（4） • 第二章：线性空间（4） • 第三章：渐近方法（5） • 第四章：格林函数法（5） • 第五章：积分方程的解法（5）

4. 课程学习目标： 1、掌握微分几何、线性空间的相关定义和本征函数集的应用； 2、掌握数学物理方程常规解法的技巧，以及特殊函数的应用； 3、掌握格林函数在数学物理方法求解中的应用，掌握积分方程的数值求解方法，学习数值渐近方法。 4、学习和提高编程分析实际问题的能力。

5. 学习要求： • 按时到课，完成作业，及时复习。 • 考核方法：30%平时+70%期末（闭卷） • 推荐用书： • 《数学物理方法》王一平主编，电子工业出版社 • 《微分几何的理论和习题》利普舒茨著，上海科学技术出版社 • 《微分几何》梅向明 黄敬之 编，高等教育出版社 • 《物理学中的数学方法》拜伦著，1982年，科学出版社

6. 第一章 微分几何 微分几何的产生和发展是与数学分析密切相连的， 在这方面做出突出贡献的有瑞士数学家欧拉，法国的 蒙日，德国的高斯、克莱因等。 经近300年的发展，已逐渐成为数学上独具特色，应用广泛的学科。 在波的辐射、传播、散射、反射等应用领域常遇到对物体几何形状的分析，而微分几何所阐明的概念和方法，在这一方面成为有力的工具。

7. 第一章 微分几何 微分几何是采用微积分的方法研究几何图形 的学科。本章重点讨论曲面理论的基本原理。 微分几何中，由于运用数学分析的理论，就可以在无限小的范围内略去高阶无穷小，一些复杂的依赖关系可以变成线性的，不均匀的过程也可以变成均匀的，这些都是微分几何特有的研究方法。 学习本章的重点是掌握微分几何基本概念理解 空间曲面的定义、定理及重要几何量的计算方法。

8. 第一章 微分几何 微分几何涉及用微积分方法了解空间形状及其性质。 微分几何解决问题的一般思路是： 从微积分导出能说明几何学某些性质的几何量 求导 参数方程定义几何体 求解 给定某些微分量 确定几何体 微分方程的解集即几何体 几何量 满足的条件（微分方程）

9. 第一章 微分几何 1、三维空间中的曲线； 2、三维空间中的曲面； 3、曲面的第一、二基本形式； 4、曲面的曲率； 5、测地线； 6、张量简述。

10. 第一章 微分几何 • ： • 推荐用书： • 《数学物理方法》王一平主编，电子工业出版社 • 《微分几何的理论和习题》利普舒茨著，上海科学技术出版社 • 《微分几何讲义》陈省身 陈维恒著，北京大学出版社 • 《微分几何》梅向明 黄敬之编，高等教育出版社

11. § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 一、曲线的表示 在 E3中Descartes直角坐标系 O-xyz下运动质点的位置为 其中 为单位正交基向量． 空间曲线定义： 区间(a, b)上点t 在映射：t (x(t), y(t), z(t)) 下像的集合 曲线C的表示： C可用向量形式的参数方程表示为 或写为分量形式的参数方程 式中t称为 C的参数

12. § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 二、正则 假定所研究的曲线 至少是t的一阶连续可微函数。 • 定义 ：如果给定参数曲线 C: , t(a, b) ． • 若 ，则称 tt0的对应点 为 C的一个正则点． • 若 ，则称 tt0的对应点 为 C的一个奇点； • 若曲线上所有点正则，则称 C为正则曲线，并称参数 t为正则参数． • 几何意义： • 视参数曲线为动点轨迹，正则点的几何意义则是当参数在该点处作微小变动时动点的位置同时作真正的变动．

13. § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 • 例1　若参数曲线 C: , tR ，则其几何图形仅仅表示一点，而不是正常的曲线，此时所有的参数值对应于图形实体的同一点．这是非正则曲线的极端例子． • 例2　半径为a，螺距为2πv的圆柱螺线，如视为动点的轨迹，表示为(t)  (a cos (wt) , a sin (wt) , vt ) , tR ， • 其中三个常数 a 0 , w 0 和 v 0 分别为动点运动的圆周半径、角速率和向上速率．此时 • (t)  (aw sin(wt) , aw cos(wt) , v)  0 ， • 说明该参数化使之成为正则曲线。 • 或者称该曲线是（－, ）上的正则曲线。

14. § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 • 例3　半立方抛物线光滑曲线 • (t)  (t3 , t2 , 0) , tR ， • 则 (t)  (3t2 , 2t , 0) ， • 故此时其奇点有且仅有一个：r(0) ． • 该曲线是（－, 0）和（0, ）上的正则曲线。 三、同一曲线的不同参数表示 同一条曲线可有不同的参数表示。如果曲线C为(t)，用t＝t(t1)引入新参量t1，则(t)  (t(t1))＝ 1(t1)，为保障t,t1一一对应且为使t,t1增加的方向均相应于曲线正向，要求 曲线C上一点如取参数t 时为正则点，则在取t1表示时也为正则点

15. § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 四、正则曲线的意义 可以选取弧长作为曲线的参数并能够方便地确定曲线的切线． 设曲线 C:  (t) , t(a, b) 正则，则曲线从参数t0到t处的弧长为 其中 • 是曲线切矢量的长度。 • 注意： • 弧长是代数量； • 弧长只依赖于曲线上所选取的始末点，而与参数的选择无关； • 对正则曲线可选取弧长s作为表示曲线的新参数，这时切矢量 • 为一单位矢量。

16. § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 单位速率曲线的意义 选取弧长作为参数的曲线称为单位速率曲线。 类比： 空间曲线——质点在空间的运动轨迹 参数t ——时间 ——质点的运动速度 ——质点经历的路程 选取弧长作为曲线的参数的好处是曲线上每一点的切向量都是单位向量。

17. 例4　圆柱螺线参数化为 (t)  (a cos(wt) , a sin(wt) , vt) , tR ，其中三个常数 a > 0 , w 0 和 v 0 ．试求其从点 (a, 0, 0) 计起的弧长参数，并确定其一个螺纹的长度． = | ¢ | = w + 2 2 2 d s r ( t ) d t a v d t t t - = ò | ¢ | = ò w + = w + - 2 2 2 2 2 2 ( ) s ( t ) s ( t ) r u ) d u a v d u a v ( t t 0 0 t t 0 0 § 1.1 三维空间中的曲线 §1.1.1 曲线的表示 解：因 ，且有 t 为正则参数 ． 点(a, 0, 0)对应于参数t＝0，故从点(a, 0, 0)计起的弧长参数 s(t)  s(0) = t sqrt (a2w2+v2) 故一个螺纹对应于参数t取值区间为[t0， t0+|2π/ω|]的长度为 s(2π/ω)  s(0) = |2π/ω| sqrt (a2w2+v2)

18. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 一、曲线的曲率 考虑单位切向及其方向相对于弧长的变化率． 定义：曲率 曲率的意义——表征了曲线的切向量相对于弧长的转动速度。 其值的大小代表了曲线的弯曲程度。 曲率和曲率矢量的定义不依赖于正则参数的选取．

19. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 定义曲率半径；曲率矢量． 曲率—— 曲率半径—— 曲率矢量—— 其中， 是与 正交的单位矢。且指向曲线的凹向。

20. § 1.1 三维空间中的曲线 定义密切平面——曲线(s)在s点的 所构成的平面 密切面方程 —— 如果密切面上的点用 表示，则 位于密切面内，即 命 §1.1.2 空间曲线的重要几何量 一、曲线的曲率 为曲线在s处的从法向单位矢，它是密切面的法线。

21. § 1.1 三维空间中的曲线 由上式所确定的函数 称为曲线在 s点的挠率 §1.1.2 空间曲线的重要几何量 曲线(s)在s点的 密切面 所构成的平面 从切面 法平面 二、曲线的挠率 描述曲线密切面方向变化引入挠率 挠率的绝对值表示了曲线的密切面（或从法矢量）随s的旋转速率

22. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 三、曲线的曲率挠率的计算公式 1）当曲线以弧长为参数表示时，即 曲率 挠率 2）当曲线以一般参数 t 表示 曲率 挠率

23. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 例5 对曲率非零的曲线 C而言，C为平面曲线的充要条件是其挠率函数恒等于零． 证明：只要证明“从法向量恒等于常向量”等价于“挠率函数恒等于零”， 而这由 (s) ，即可得证． 如果曲线的挠率恒为零，则 (s) 常矢量。于是 由此得 设s0是曲线上任一点，则由上式得 可见 (s)位于通过s0，法线为 的平面上，即其是一平面曲线。 还可类似证明曲率恒为零的曲线为直线。

24. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 • 物理意义： • 挠率是刻划曲线弯曲状况的又一个重要的几何量，因而又可称之为曲线的第二曲率； • 由于挠率体现了密切平面的扭转状况，通常说它表示了曲线的扭曲程度． 当挠率非零时，称其倒数为挠率半径

25. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 曲率、挠率的意义： 沿曲线的变化告诉我们曲线自身在空间中是如何旋转弯曲的 的变化又由微分 决定。 由 的定义 所以曲率描述了 方向的变化。 因为 是三维空间R3中三个相互垂直的单位向量。故R3中 任一向量都是它们的线性组合，如果 ，如能确定 a,b,c 则也就确定了

26. § 1.1 三维空间中的曲线 §1.1.2 空间曲线的重要几何量 因为 同理 为零 所以 因为 由 所以 的表达式中仅剩一个非零系数，既然不能用已知量刻画它， 就把它定义为挠率。 定义 为曲线的挠率，则

27. § 1.1 三维空间中的曲线 §1.1.3 曲线在一点邻近的性质 一、Frenet标架 在曲线上与自身几何属性密切相关的标架场． Frenet标架—— 按照标架运动的一般规律，对于无逗留点的曲线 r，其Frenet标架关于曲线弧长 s的运动公式（作微小位移时的变换公式）为 这组公式称为Frenet公式（曲线论基本方程），它包含了 曲线几何的最基本信息：弧长，曲率，挠率

28. § 1.1 三维空间中的曲线 §1.1.3 曲线在一点邻近的性质 二、曲线在一点邻近的性质 在明确了Frenet公式之后，Frenet标架关于弧长的各阶导向量在Frenet标架下的分量就都可以用曲率、挠率以及它们的各阶导数等几何量具体表示出来。 二阶近似 一阶近似 三阶近似( Frenet近似) 意义： 如果挠率正，随s的增加曲线沿法线的正方向穿过密切面， 反之则反向穿过； 该曲线段近似于一段圆柱螺线，挠率正，右螺旋，负，左螺旋

29. § 1.2 三维空间中的曲面 参数曲线网 曲线 固定 让 在D中变动得 曲线 §1.2 三维空间中的曲面 一、曲面 参数u,v在二维区域D内变化时，依赖于两个参数的矢量 端点的轨迹确定出的曲面可表为 设 是D中任一固定点 如果 即点 处u曲线的切向量与v曲线的切向量不平行，则 称该点为曲面上的正则点。反之为奇点。由正则点所构成 的曲面称为正则曲面。

30. § 1.2 三维空间中的曲面 故当且仅当 时为零。即除球面上南北极外，球面上的 经线( 等于常数)和纬线( 等于常数) 构成正则曲线网。 §1.2 三维空间中的曲面 二、正则坐标网 对正则曲面，在点(u0,v0)处若 根据ru和rv的连续性，则存在该点的一个邻域，使得在此邻域内 于是在这块曲面上每一点有惟一的一条u曲线和一条v曲线， 且这两条曲线不相切。这样的两族曲线构成正则坐标网。 例6 球面方程可表示为 因为

31. § 1.2 三维空间中的曲面 §1.2.1曲面的切平面与法向量 一、切平面 曲面在某点处ru和rv所构成的平面为曲面在该点的切平面 如果用 表示曲面 的切平面上的点，则 上式即切平面方程。

32. § 1.2 三维空间中的曲面 §1.2.1曲面的切平面与法向量 二、法向量 曲面的切平面的法线称为曲面在切点处的法线。 曲面的单位法向量为 正负号取决于法线正方向的选取。在电磁理论与天线工程中 研究反射面或波面时，总取其正向指向波源。 曲面法向量也满足参数变换下的不变性。如果在一种参数 描述下某点为正则点，则在另一种参数描述下一定也是正 则的。

33. § 1.2 三维空间中的曲面 §1.2.2曲面举例 一、一些常见的曲面 1)椭圆锥面 2)椭圆抛物面 3)椭球面 4)双曲抛物面 5)单叶双曲面 6)双叶双曲面

34. § 1.2 三维空间中的曲面 §1.2.2曲面举例 1)椭圆锥面 program tuo_yuan_zhui use msimsl integer i,j real*8 x,y,z,theta1,theta2,f open(10,file="1椭圆锥面.txt") write(10,*)" x "," y "," z" write(*,*)"请输入两个张角(用角度表示)：" read(*,*)theta1,theta2 theta1=theta1*3.1415926535897932384626433832795/180. theta2=theta2*3.1415926535897932384626433832795/180. do i=0,50 do j=0,360,5 f=j*3.1415926535897932384626433832795/180. z=i*(5./50.) x=z*dcos(f)*dtan(theta1) y=z*dsin(f)*dtan(theta2) write(10,11)x,y,z end do end do 11 format(1x,3(f9.5,5x)) end

35. § 1.2 三维空间中的曲面 §1.2.2曲面举例 2)椭圆抛物面 x= -15:0.1:15; y= -20:0.1:20; [X,Y] = meshgrid(x,y); Z=(X./2).^2 + (Y./3).^2; surfc(X, Y, Z); shading interp; %hidden on xlabel('x'); ylabel('y');zlabel('z'); colormap default; title('椭圆抛物面'); axis equal; a=2, b=3

36. § 1.2 三维空间中的曲面 §1.2.2曲面举例 3)椭球面 xc=0;yc=0;zc=0; xr=5;yr=4;zr=3; [X,Y,Z]=ellipsoid(xc,yc,zc,xr,yr,zr,100); surf(X, Y, Z); shading interp; colormap copper; title('椭球面'); axis equal;

37. § 1.2 三维空间中的曲面 §1.2.2曲面举例 4)双曲抛物面 X=-10:0.1:10; Y=-15:0.1:15; [x,y]=meshgrid(x,y); Z=(x./2).^2-(y./3).^2; Surfc(x,y,z); Shading interp; Xlabel(‘X’);ylabel (‘y’); ylabel(‘z’); Colormap jet; a=2,b=3

38. § 1.2 三维空间中的曲面 §1.2.2曲面举例 5)单叶双曲面 program dan_ye_shuang_qu_mian use msimsl integer i,j real x,y,z,theta,fai,a,b,u open(10,file="5单叶双曲面.txt") write(10,*)" x "," y "," z" write(*,*)"请输入三个参量：(a,b,c)" read(*,*)a,b,c !a=2.d0 !b=2.d0 !c=2.0 do u=-2,2,0.1 do j=1,360,5 fai=j*3.1415926535897932384626433832795/180. x=a*cosh(u)*cos(fai) y=b*cosh(u)*sin(fai) z=c*sinh(u) write(10,11)x,y,z end do end do 11 format(1x,3(f9.5,5x)) End

39. 这里取 § 1.2 三维空间中的曲面 §1.2.2曲面举例 6)双叶双曲面 program shuang_ye_shuang_qu_mian use msimsl integer i,j real x,y,z,theta,fai,a,b,u open(10,file="6双叶双曲面.txt") write(10,*)" x "," y "," z" !write(*,*)"请输入二个参量：(a,b,c)" !read(*,*)a,b,c a=2.d0 b=2.d0 c=2.0 do u=1,3,0.1 do j=1,360,5 fai=j*3.1415926535897932384626433832795/180. x=a*sinh(u)*cos(fai) y=b*sinh(u)*sin(fai) z=c*cosh(u) write(10,11)x,y,z end do end do c=-2 do u=1,3,0.1 do j=1,360,5 fai=j*3.1415926535897932384626433832795/180. x=a*sinh(u)*cos(fai) y=b*sinh(u)*sin(fai) z=c*cosh(u) write(10,11)x,y,z end do end do 11 format(1x,3(f9.5,5x)) End

40. § 1.2 三维空间中的曲面 §1.2.2曲面举例 二、旋转曲面 将xoz平面上的曲线 绕z轴旋转一周，该曲线扫过的轨迹为旋转曲面 其参数方程为 因为

41. § 1.3 曲面的基本形式 §1.3 曲面的第一二基本形式 一、曲面第一基本形式 设C： 为曲面上一条曲线 ，即 则 若用s表示C的弧长，则 曲面第一基本形式 第一基本量 它们是曲面上点的函数对给定点为常数。但与曲面参数选取有关。

42. § 1.3 曲面的基本形式 二、曲面第一基本形式的应用 C1 P C2 §1.3 曲面的第一二基本形式 1)计算弧长 2)确定曲面上两曲线的夹角 P为曲面上任一点， 曲面上相交于P的两条曲线切向量分别为 则C1,C2在P点处的夹角为

43. § 1.3 曲面的基本形式 §1.3 曲面的第一二基本形式 二、曲面第一基本形式的应用 曲线C1,C2在P点处正交的充要条件为 如果曲线C1,C2分别为曲面上的u曲线和v曲线，则 为两参数曲线夹角的公式。 3)确定曲面块的面积 设给定曲面 曲面块的面积为

44. § 1.3 曲面的基本形式 §1.3 曲面的第一二基本形式 例7 写出平面、旋转曲面的第一基本形式。 解：对平面 第一基本形式为 对旋转面 第一基本形式为

45. § 1.3 曲面的基本形式 §1.3 曲面的第一二基本形式 三、曲面第二基本形式 曲面的第二基本形式 L,M,N 是曲面上点的函数。在给定点是常数。但与 参数的选取有关。

46. § 1.3 曲面的基本形式 §1.3 曲面的第一二基本形式 例8 求旋转曲面的第二基本量。 解： 对旋转面 因为 故第二基本量为

47. § 1.4 曲面的曲率 设 是曲面在P点的法向量，则 在 方向上的投影为 §1.4 曲面的曲率 一、曲面上曲线的曲率 设P(u,v)是曲面上一给定点。 C是该曲面上过P点的任一曲线。 C在P点的切矢量和曲率矢量为 对给定点， Ⅰ、Ⅱ为已知。 曲线的曲率k仅取决于它在P点的切线方向（du：dv）及 曲线的主法线与曲面法线的夹角。

48. § 1.4 曲面的曲率 §1.4 曲面的曲率 若用曲线C的密切面去截曲面，则截线是一平面曲线， 由于曲面上过给定点的任意两条曲线只要在该点具有 相同的切线方向和主法线方向，则曲率相同，因此该 曲线与曲线C曲率相同， 即研究曲面上的曲率可转化为研究平面曲线的曲率。 二、曲面的法曲率 考虑曲面经过P点沿某固定切线方向的曲线的曲率。 把曲面上曲线在某点的曲率矢在曲面法向量上的投影称为 曲线在该点的法曲率 也称为曲面沿方向du：dv的法曲率

49. § 1.4 曲面的曲率 §1.4 曲面的曲率 三、主曲率和主方向 曲面上给定点处的法曲率一般与du：dv有关。 定义：如果曲面上某点沿各个方向的法曲率均相等， 则称此点为脐点。 曲面上某点为脐点的充要条件是曲面在该点处的第一、二基本量成比例。 定义：对于曲面上的非脐点，称法曲率的极值为曲面在该点 的主曲率。是法曲率取极值的方向称为主方向。 对于脐点，一切方向共同的法曲率可以称为主曲率，任一 方向可视为主方向。

50. § 1.4 曲面的曲率 §1.4 曲面的曲率 定理1：对于曲面上的非脐点，有两个主曲率，两个主方向。 定理2：曲面上两个非脐点的主方向是正交的。 四、曲率线 如果曲面上某条曲线，它的每一点的切线方向都是曲面在该 点的一个主方向，则称这条曲线为曲率线。 证明：F=M=0 是参数曲线为曲率线的充分必要条件。 若参数曲线是曲率线，则 应满足曲率线方程 由于曲率线正交，而参数曲线又是曲率线，故F=0,从而M=0 反之亦可得证。
