  1. ลอจิกเกต (Logic Gate)

  2. บทนำ • วงจรดิจิตอลที่มีอินพุตมากกว่าหรือมีหนึ่งอินพุต และมีเอาท์พุตเพียงเอาท์พุตเดียว เราเรียกวงจรนี้ว่า ลอจิกเกต • ในทางปฏิบัติอุปกรณ์ที่ใช้แทนตัวกระทำทางลอจิก ก็คือ เกต ซึ่งประกอบขึ้นด้วยวงจรอิเล็กทรอนิกส์ โดยมีความคิดพื้นฐานมาจากวงจรสวิตชิ่ง • เกตพื้นฐานมี 3 ชนิด ได้แก่ อินเวอร์เตอร์(Inverter or NOT Gate), ออร์เกต (OR Gate), และแอนด์เกต (AND Gate) สามารถที่จะใช้เกตต่าง ๆ เหล่านี้สร้างเป็นวงจรลอจิกหรือระบบดิจิตอลต่าง ๆ

  3. บทนำ • เกตแต่ละชนิดจะมีคุณลักษณะเฉพาะตัว โดยใช้การแสดงด้วยสิ่งต่อไปนี้ คุณลักษณะที่ 1สัญลักษณ์ (symbol) เกตแต่ละชนิดจะมีสัญลักษณ์แตกต่างกัน มีขาที่แสดงอินพุตและเอาท์พุต เพื่อนำมาใช้เขียนวงจรได้ง่ายขึ้น คุณลักษณะที่ 2ตารางความจริง (truth table) เป็นตารางที่ใช้แสดงข้อมูลของอินพุตว่าเป็นลอจิก “0” หรือ “1” จึงจะทำให้เอาท์พุตเป็นลอจิก “0”หรือ “1” ดังนั้น เกตแต่ละชนิดจะมีตารางความจริงที่แสดงคุณสมบัติของเกตเพื่อบอกการทำงาน จึงมีชื่อเรียกอีกอย่างหนึ่งว่าตารางการทำงาน (function table)

  4. บทนำ คุณลักษณะที่ 3สมการลอจิก (logic equation) เป็นสมการของพีชคณิต- บูลลีน ที่ใช้อธิบายการทำงานของเกตแต่ละชนิด หรือวงจรลอจิก คุณลักษณะที่ 4ไดอะแกรมเวลา (timing diagram) หรือรูปคลื่น (wave form) ใช้อธิบายการทำงานของเกตหรือวงจร ตามช่วงเวลาที่ผ่านไป เพื่อให้ทราบว่าในเวลาที่ผ่านไปลอจิกทางอินพุต กับลอจิกทางเอาท์พุตมีความสัมพันธ์กันอย่างไร การอธิบายการทำงานของลอจิกเกตจะใช้สัญลักษณ์ของเกต ตารางความจริงและ ไดอะแกรมเวลาประกอบการอธิบายเกตพื้นฐาน ดังนี้

  5. เกตพื้นฐาน (Gate) • Inverter or NOT Gate ภาพที่ 1 อินเวอร์เตอร์หรือนอตเกต (ก) สัญลักษณ์ (ข) ตารางความจริง (ค) ไดอะแกรมเวลา

  6. เกตพื้นฐาน (Gate) • OR Gate ภาพที่ 2 ออร์เกต (OR gates) (ก) สัญลักษณ์ (ข) ตารางความจริง (ค) ไดอะแกรมเวลา

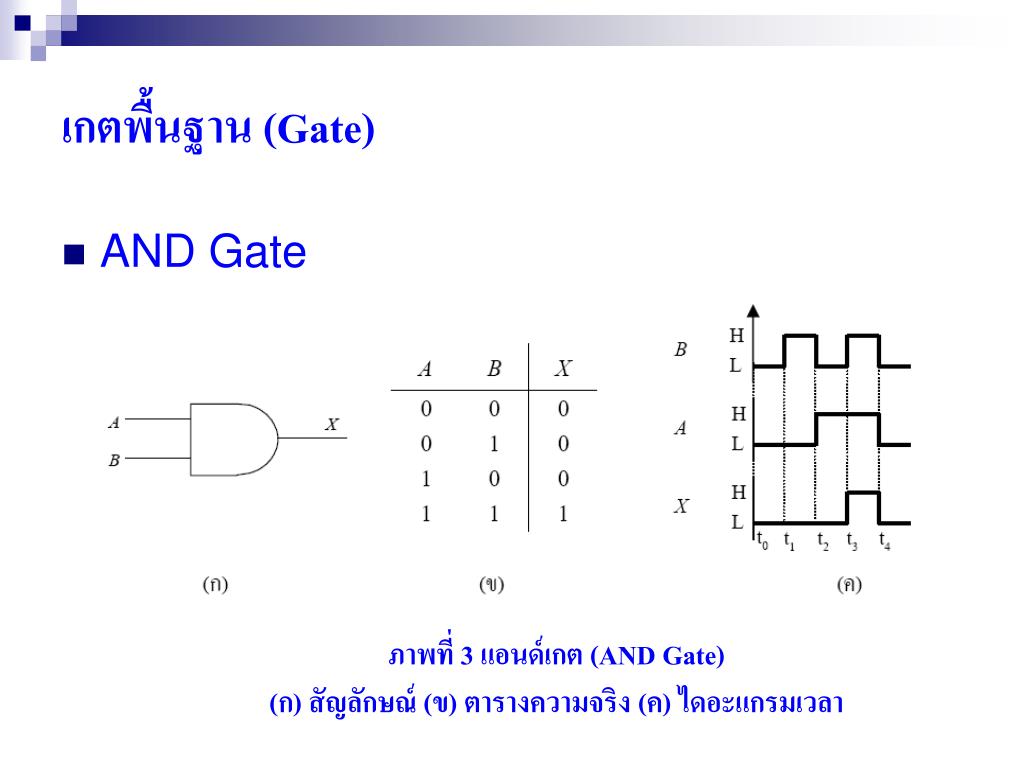

  7. เกตพื้นฐาน (Gate) • AND Gate ภาพที่ 3 แอนด์เกต (AND Gate) (ก) สัญลักษณ์ (ข) ตารางความจริง (ค) ไดอะแกรมเวลา

  8. ตัวอย่างที่ 1 ให้เขียนตารางความจริงของวงจรลอจิกในภาพ วิธีทำ จากภาพเป็นออร์เกต 2 อินพุต แต่ละอินพุตต่ออยู่กับเอาท์พุตของอินเวอร์เตอร์ ดังนั้นความเป็นไปได้ของอินพุตในตารางความจริงจะเท่ากับ 22 = 4 จะต้องเรียงลำดับเลขฐานสองไป 4 จำนวนนั่นคืออินพุตAB จะเท่ากับ 00, 01, 10 และ 11

  9. ตัวอย่างที่ 2ให้เขียนตารางความจริงของวงจรลอจิกในภาพ ความเป็นไปได้ของอินพุต ในตารางความจริงจะเท่ากับ 23 = 8
