  1. Подавление дисперсии при сведении пучков в коллайдере Филатов Г.А. МИРЭА, 4 курс ЭФУ

  2. Содержание • Проект NICA • Оптическая структура коллайдера в окрестности точки встречи • Подавление дисперсии с помощью дополнительных линз • Оптимизация параметров системы • Проверка в MAD • Заключение

  3. Ускорительный комплекс NICA 1-Ускоритель тяжелых ионов HILac 6 МэВ на нуклон.2-Бустер 600 МэВ нануклон.3 – Нуклотрон 4,5 ГэВ на нуклон.4-Коллайдер. 5- Детокторы SPD и MPD в точке пересечения колец коллайдера.

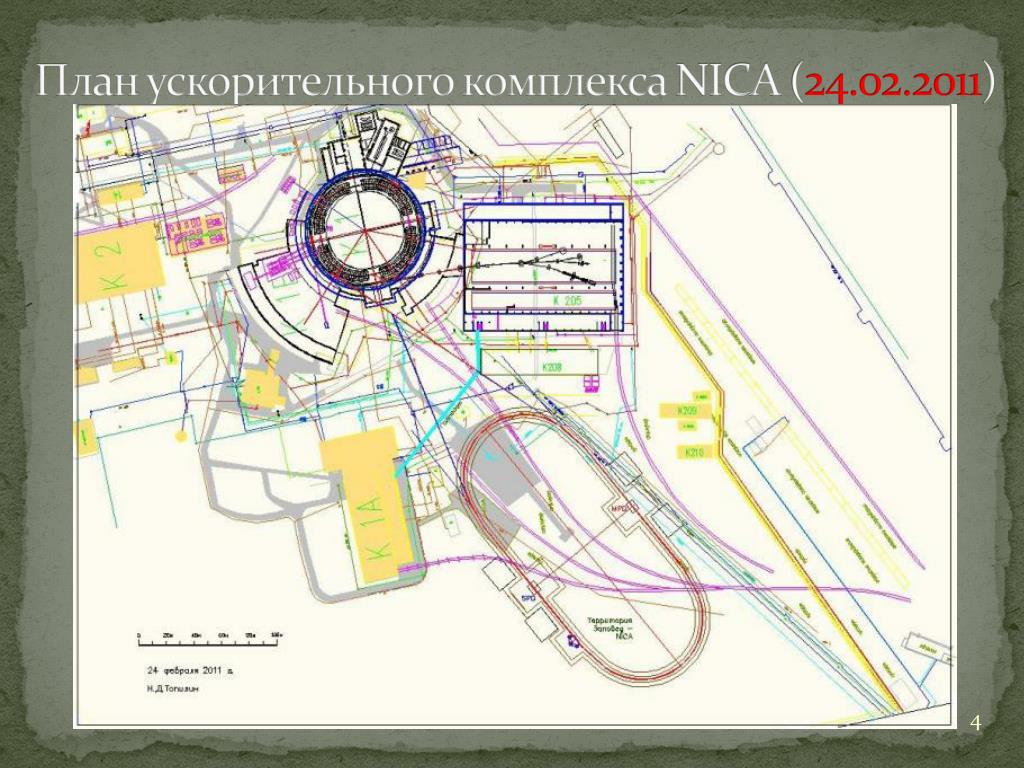

  4. План ускорительного комплекса NICA (24.02.2011)

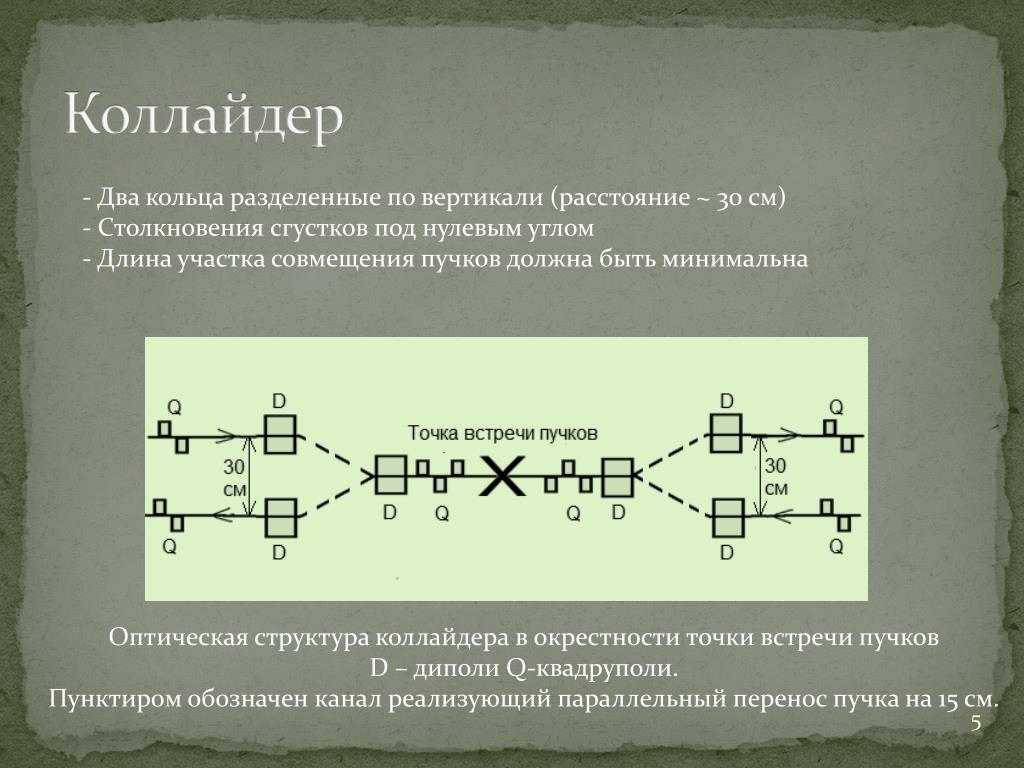

  5. Коллайдер • - Два кольца разделенные по вертикали (расстояние ~ 30 см) • Столкновения сгустков под нулевым углом • Длина участка совмещения пучков должна быть минимальна Оптическая структура коллайдера в окрестности точки встречи пучков D – диполи Q-квадруполи. Пунктиром обозначен канал реализующий параллельный перенос пучка на 15 см.

  6. При повороте пучка возникает дисперсия траекторий График дисперсии и ее производной (MAD)

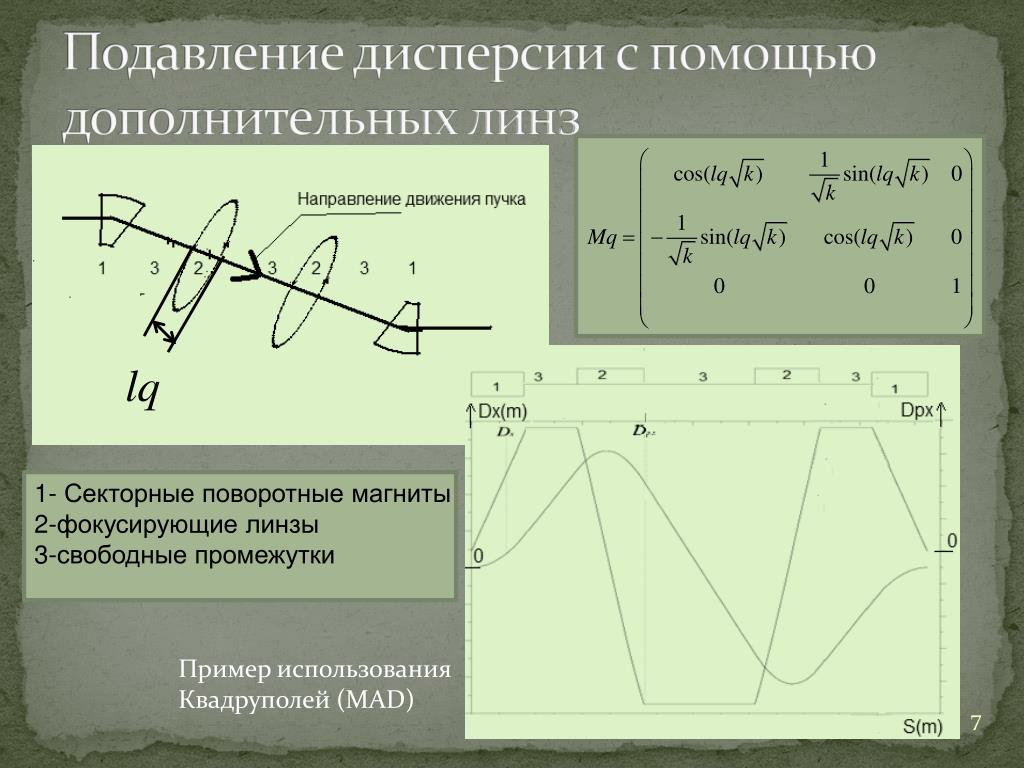

  7. Подавление дисперсии с помощью дополнительных линз 1- Секторные поворотные магниты 2-фокусирующие линзы 3-свободные промежутки Пример использования Квадруполей (MAD)

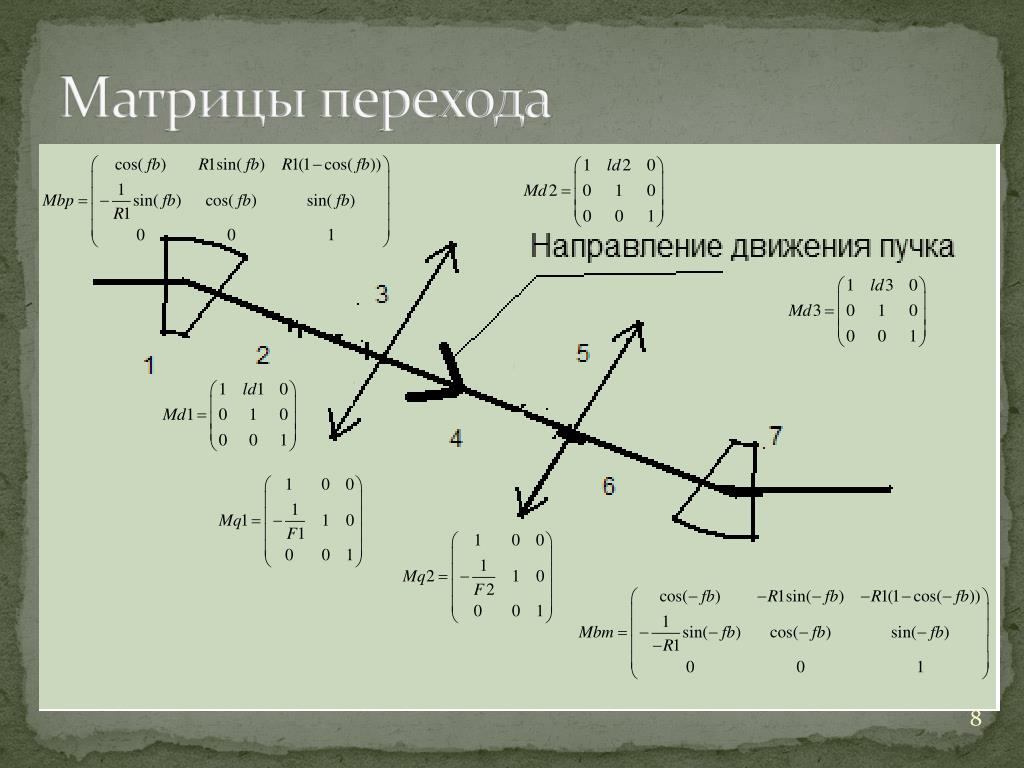

  8. Матрицы перехода

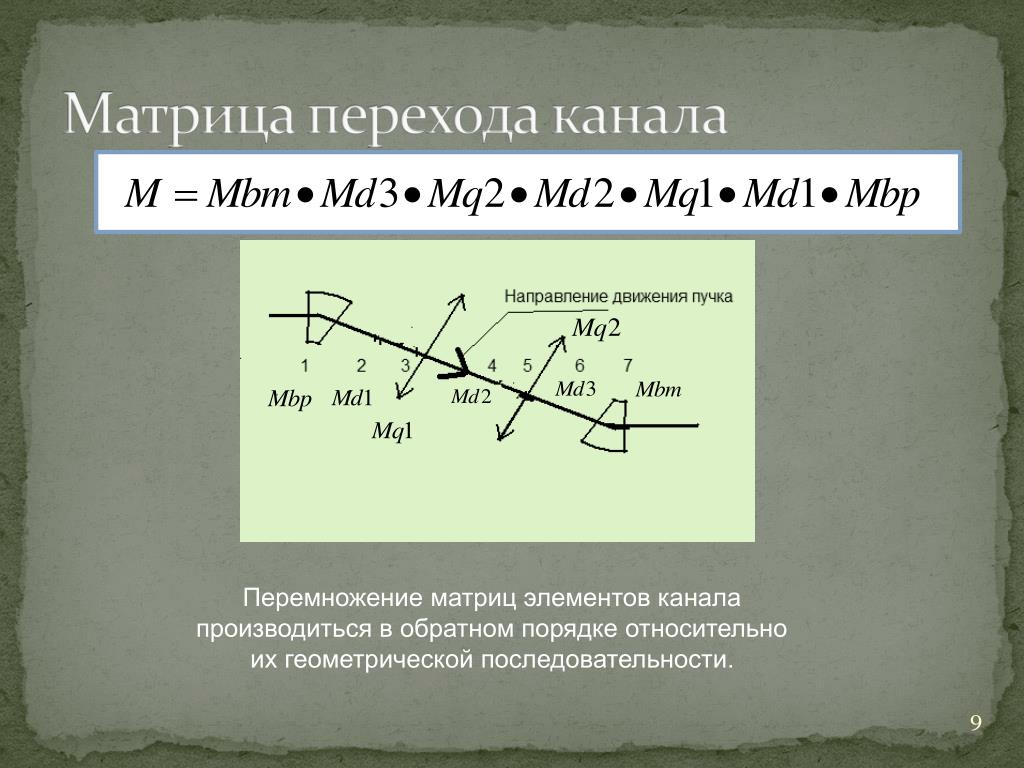

  9. Матрица перехода канала Перемножение матриц элементов канала производиться в обратном порядке относительно их геометрической последовательности.

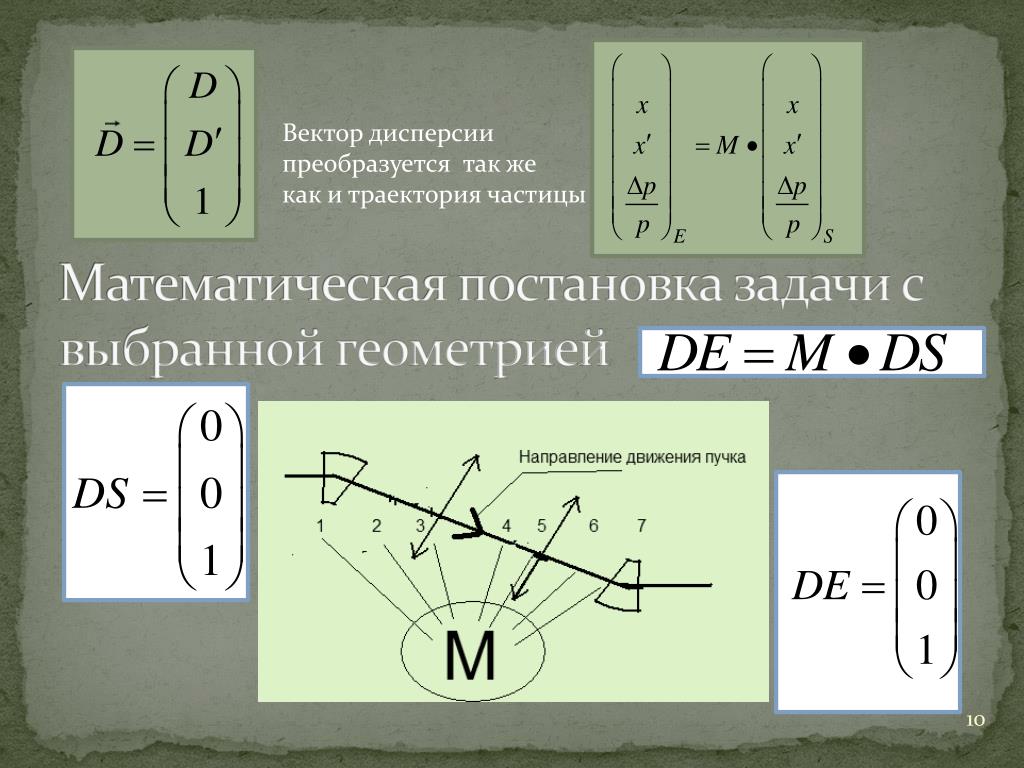

  10. Математическая постановка задачи с выбранной геометрией Вектор дисперсии преобразуется так же как и траектория частицы

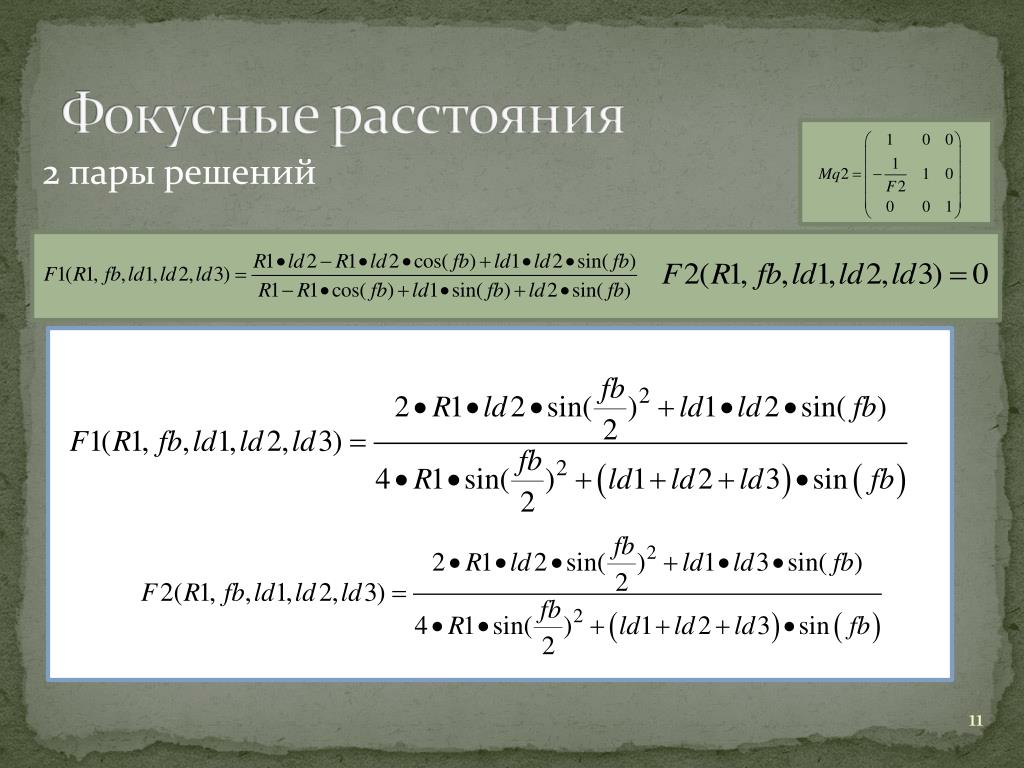

  11. Фокусные расстояния 2 пары решений

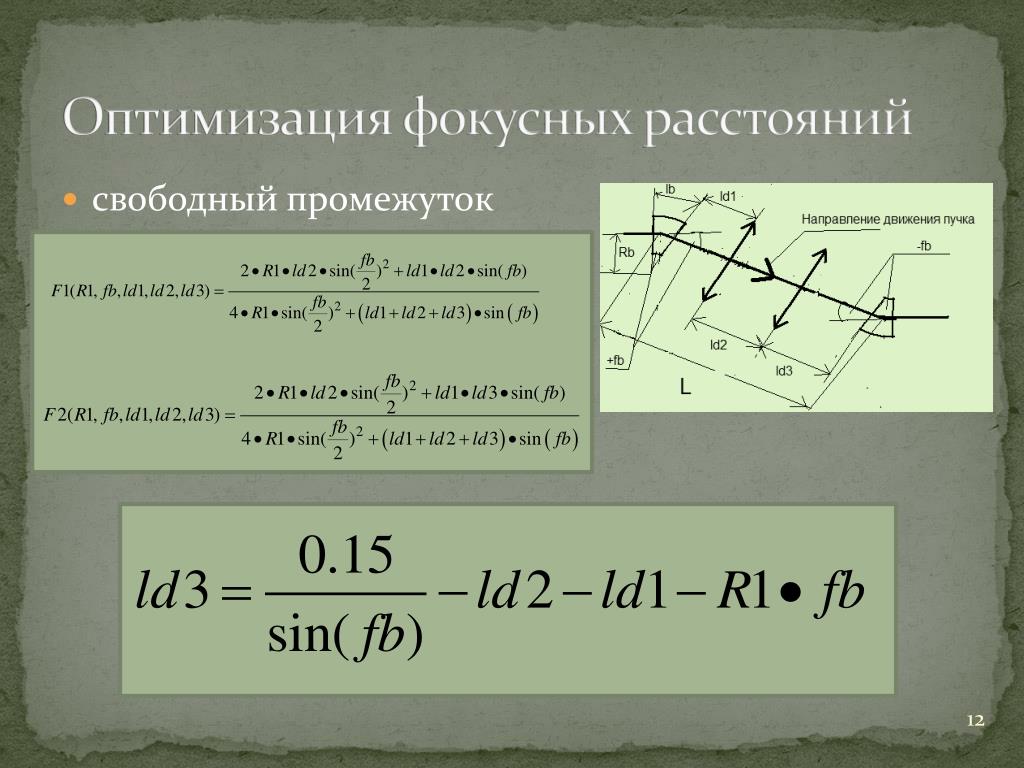

  12. Оптимизация фокусных расстояний • свободный промежуток

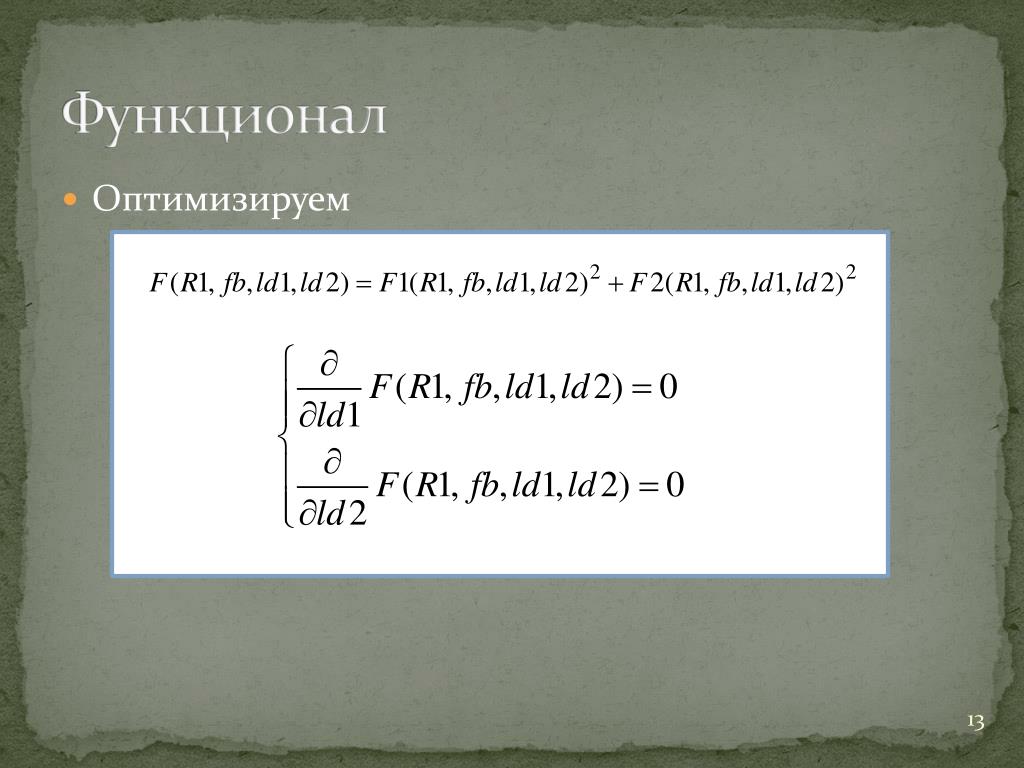

  13. Функционал • Оптимизируем

  14. Свободные промежутки • 3 пары решений

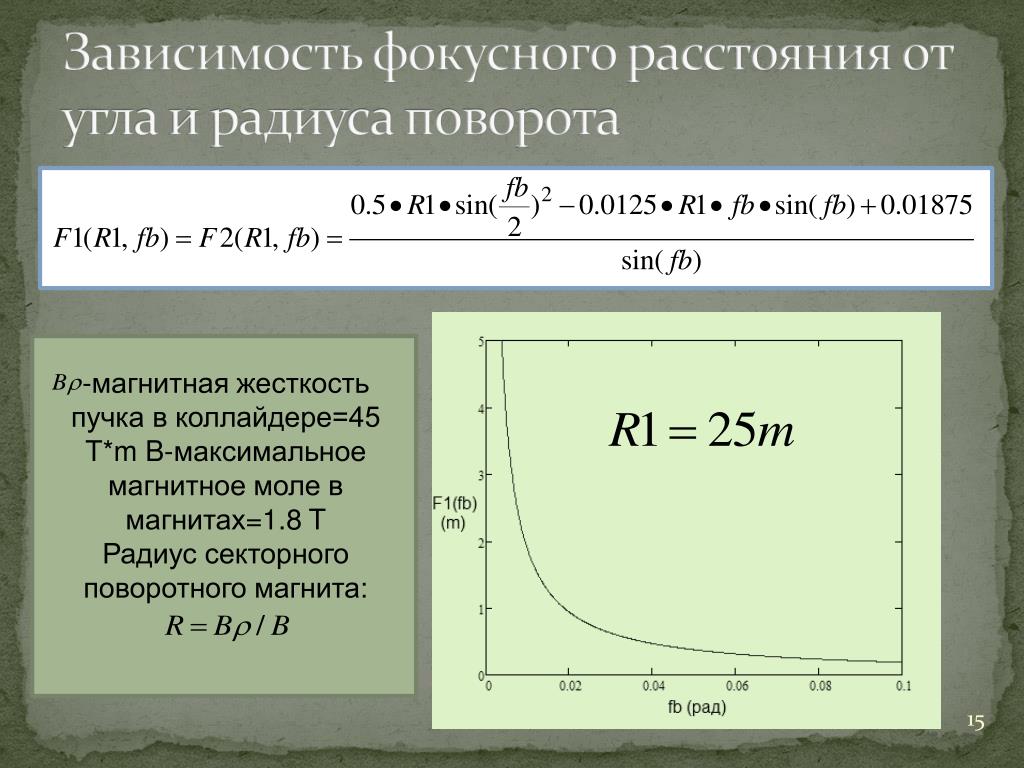

  15. Зависимость фокусного расстояния от угла и радиуса поворота -магнитная жесткость пучка в коллайдере=45 T*mB-максимальное магнитное моле вмагнитах=1.8 T Радиус секторного поворотного магнита:

  16. Длины свободных промежутков При подстановке аналитических формул для ld1 и ld2 в формулу для ld3 , получим: ld1=ld3 ld1=ld3 и ld2:

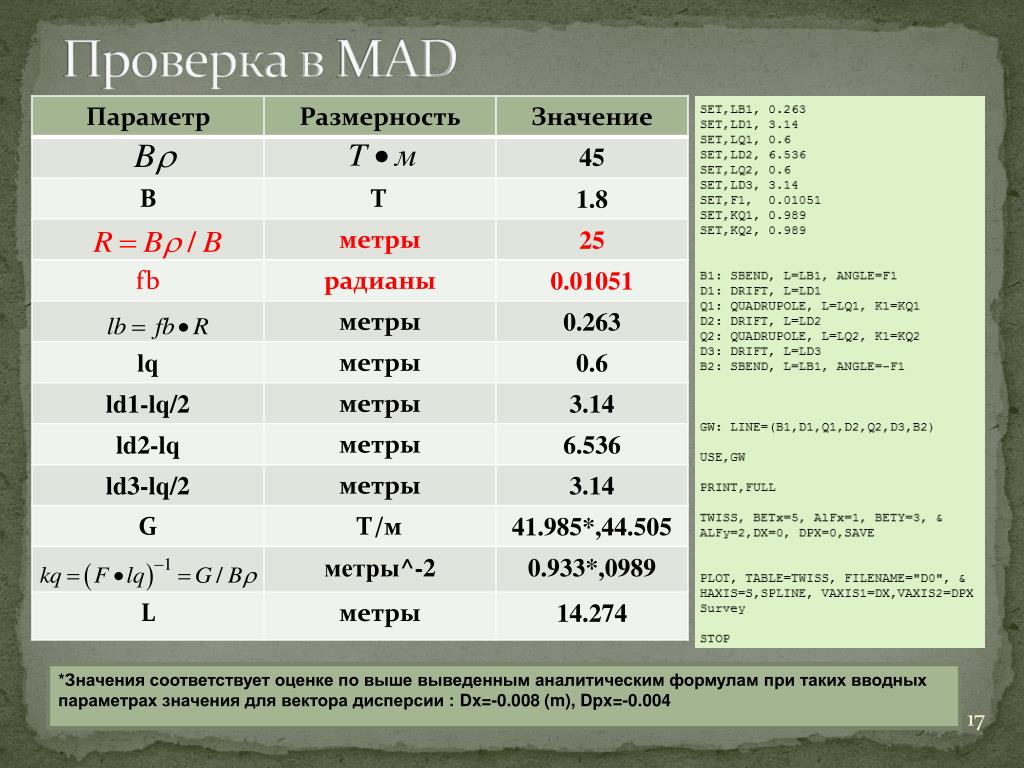

  17. Проверка в MAD *Значения соответствует оценке по выше выведенным аналитическим формулам при таких вводных параметрах значения для вектора дисперсии : Dx=-0.008 (m), Dpx=-0.004

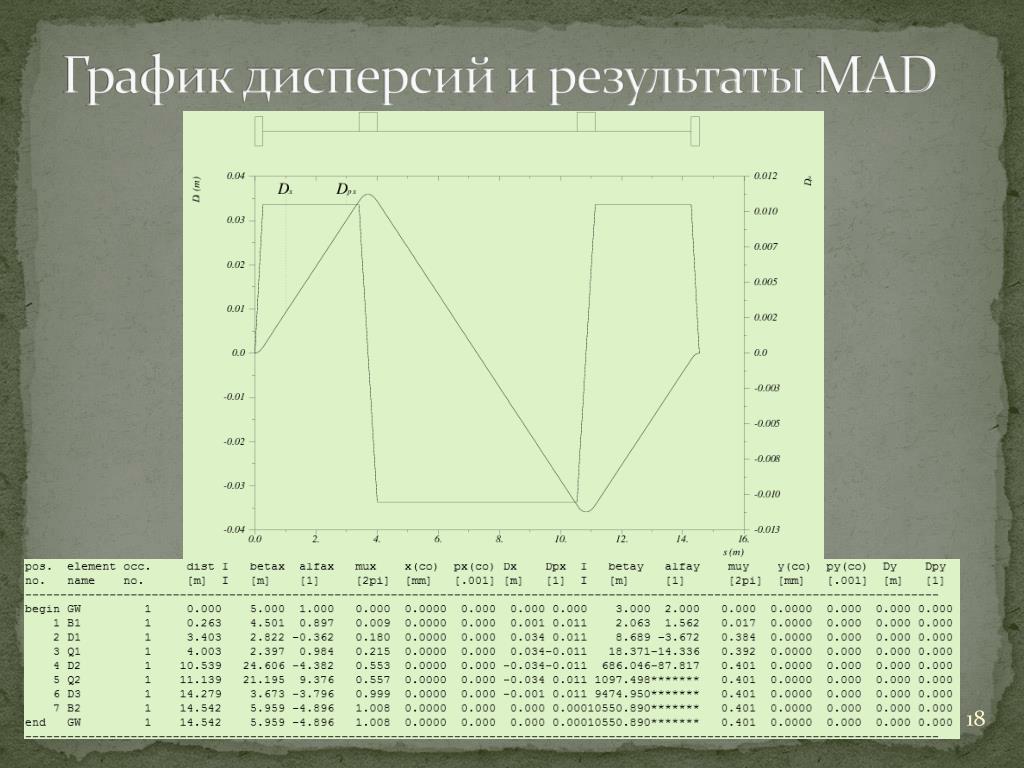

  18. График дисперсийи результаты MAD

  19. Заключение • Дисперсию можно подавить двумя дополнительными линзами • Максимум фокусных расстояний соответствуют симметричному • расположению линз • Для технически достижимых параметров линз длина участка сведения • пучков составляет примерно 15 м

  20. Слова благодарности За помощь в создании работы , большое спасибо Сидорину Анатолию Олеговичу, Тузикову Алексею Васильевичу и всем тем кто просто не остался безучастным .

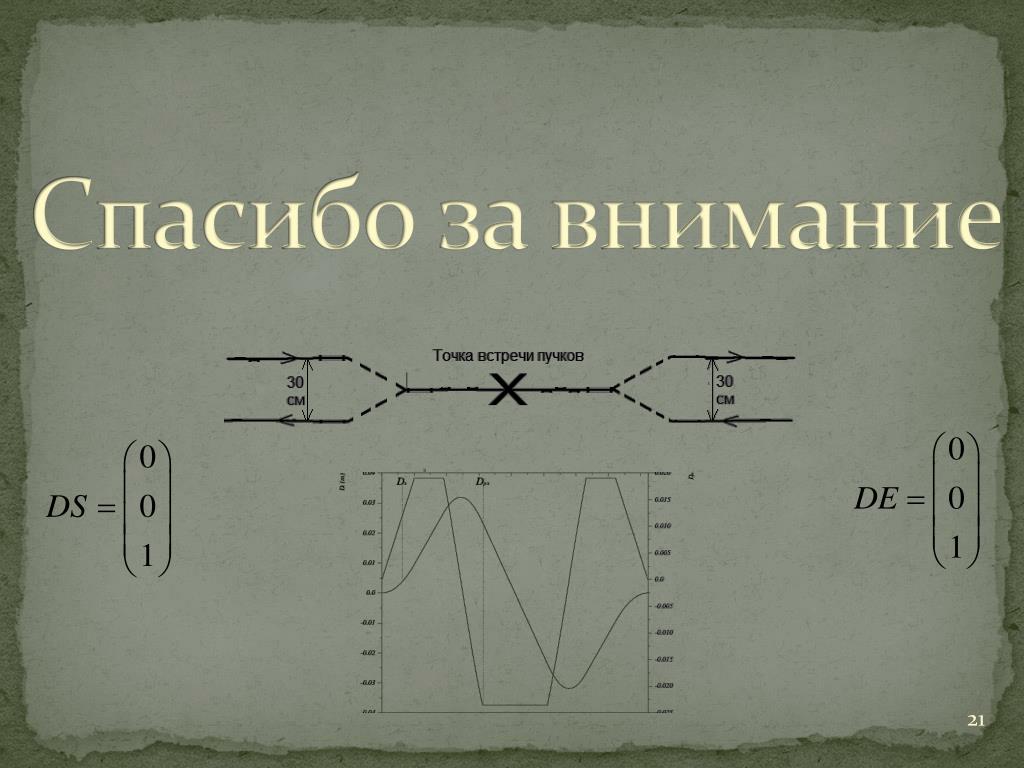

  21. Спасибо за внимание
