MapInfo 基本操作 空间地理信息实验教学中心

1. MapInfo基本操作 空间地理信息实验教学中心 孔维华

2. 主要内容 • 实验的目的和要求 • 实验所用设备 • 实验步骤 • 实验注意事项

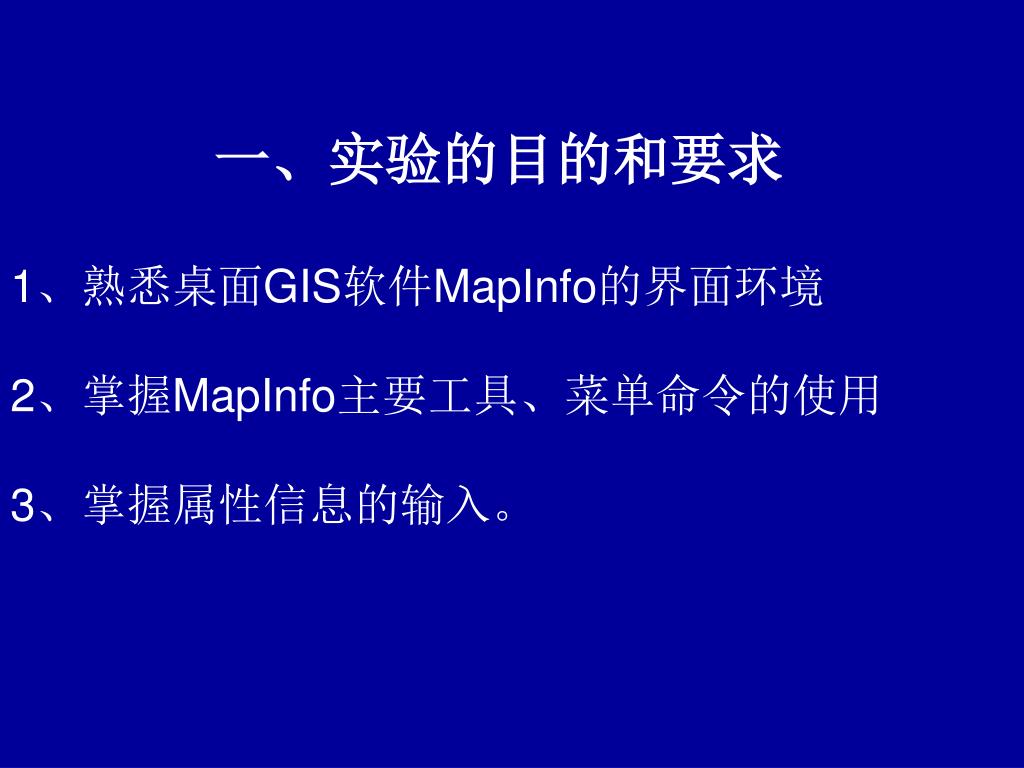

3. 一、实验的目的和要求 1、熟悉桌面GIS软件MapInfo的界面环境 2、掌握MapInfo主要工具、菜单命令的使用 3、掌握属性信息的输入。

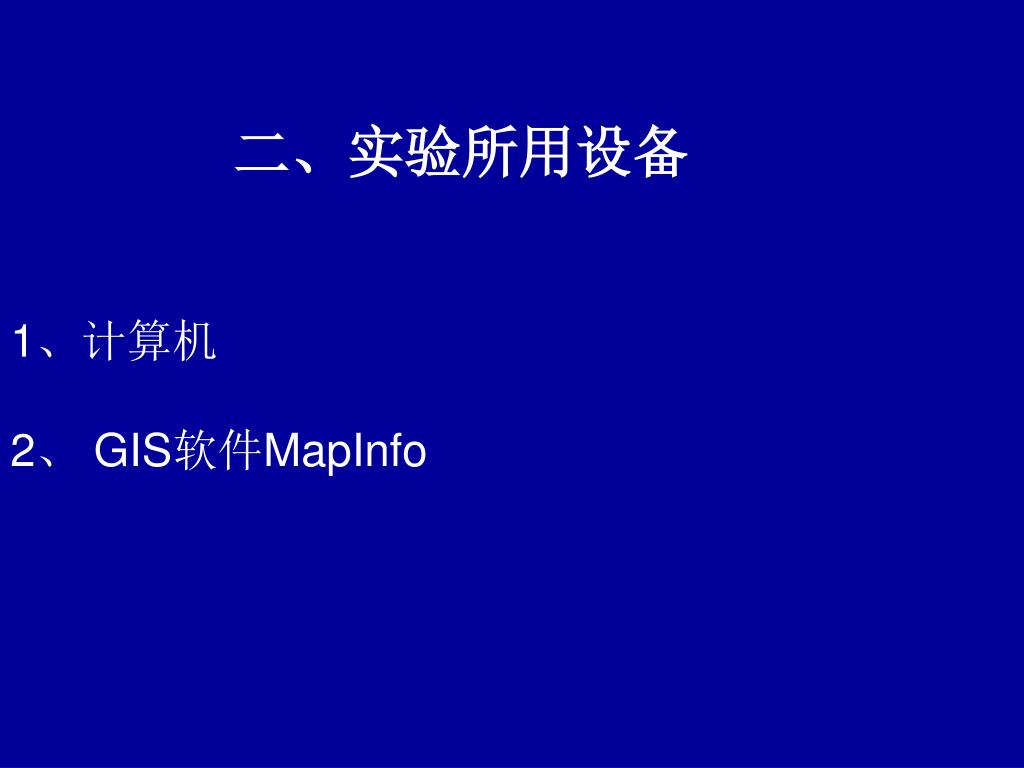

4. 二、实验所用设备 1、计算机 2、 GIS软件MapInfo

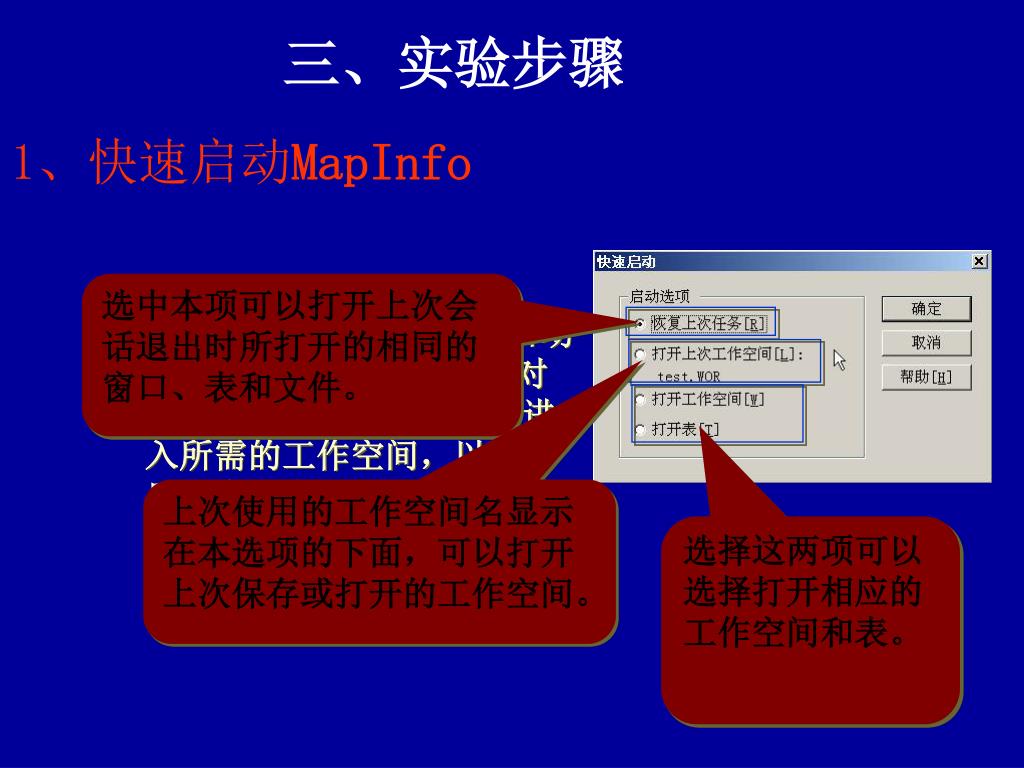

5. 选中本项可以打开上次会话退出时所打开的相同的窗口、表和文件。选中本项可以打开上次会话退出时所打开的相同的窗口、表和文件。 上次使用的工作空间名显示在本选项的下面，可以打开上次保存或打开的工作空间。 选择这两项可以选择打开相应的工作空间和表。 三、实验步骤 1、快速启动MapInfo “快速启动”对话框是在启动 MapInfo后第一个显示的对 话框，它可以使用户立即进 入所需的工作空间，以减少 反复查找表和打开表所费时 间。

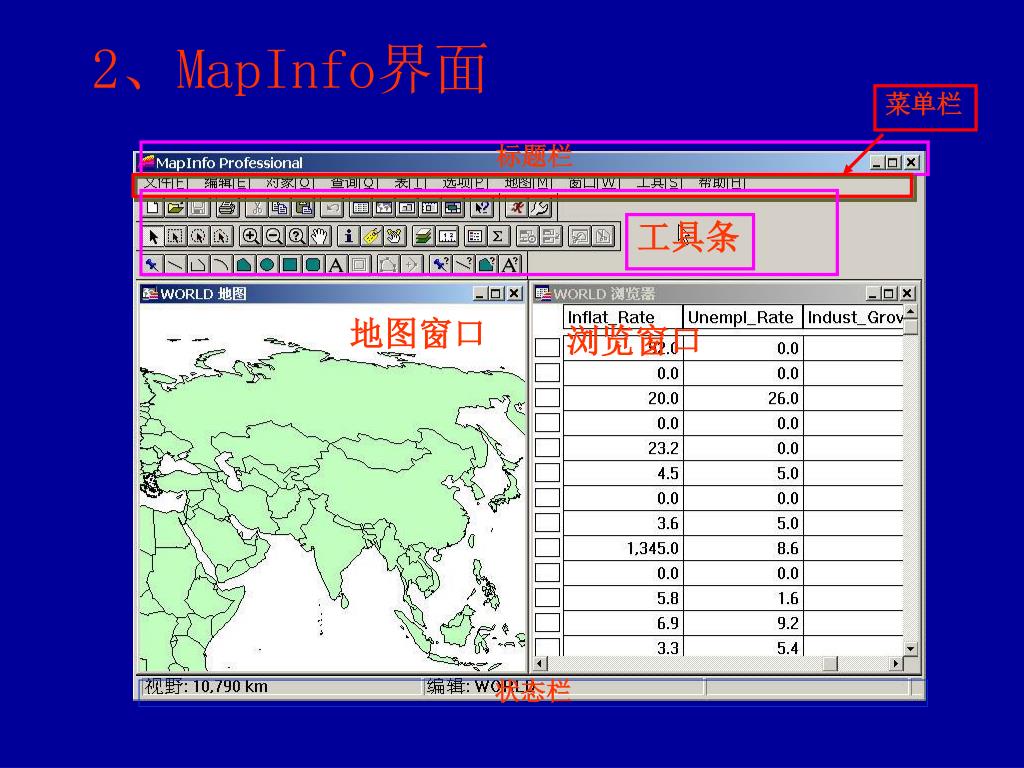

6. 工具条 2、MapInfo界面 菜单栏 标题栏 地图窗口 浏览窗口 状态栏

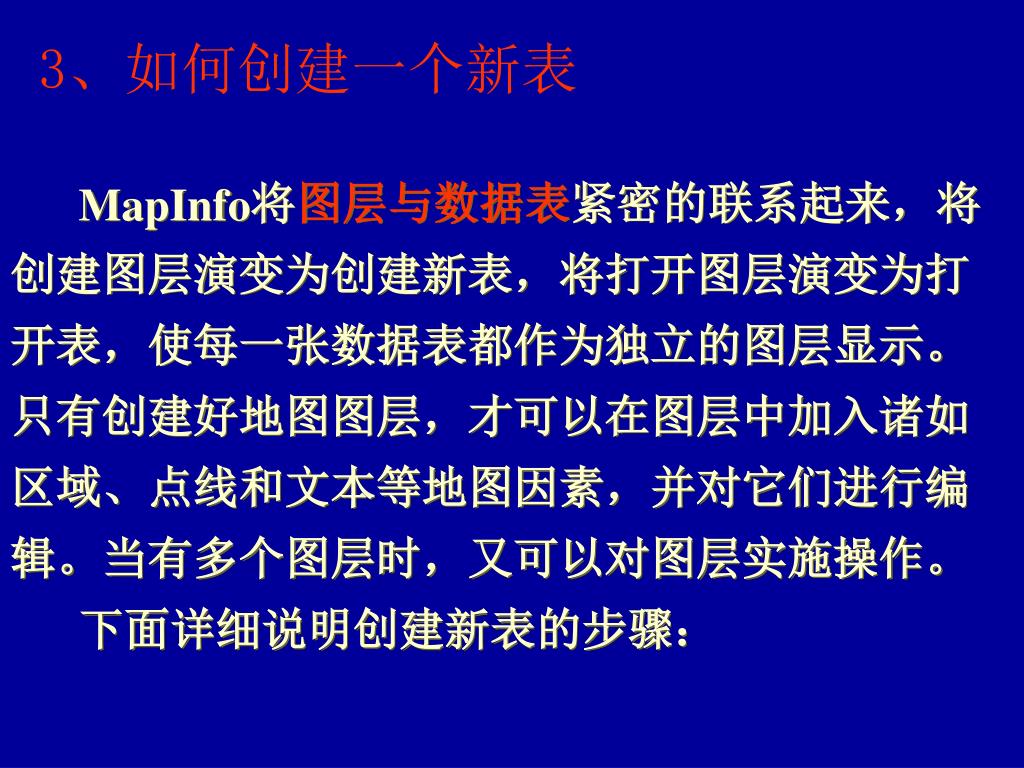

7. 3、如何创建一个新表 MapInfo将图层与数据表紧密的联系起来，将 创建图层演变为创建新表，将打开图层演变为打开表，使每一张数据表都作为独立的图层显示。只有创建好地图图层，才可以在图层中加入诸如区域、点线和文本等地图因素，并对它们进行编辑。当有多个图层时，又可以对图层实施操作。 下面详细说明创建新表的步骤：

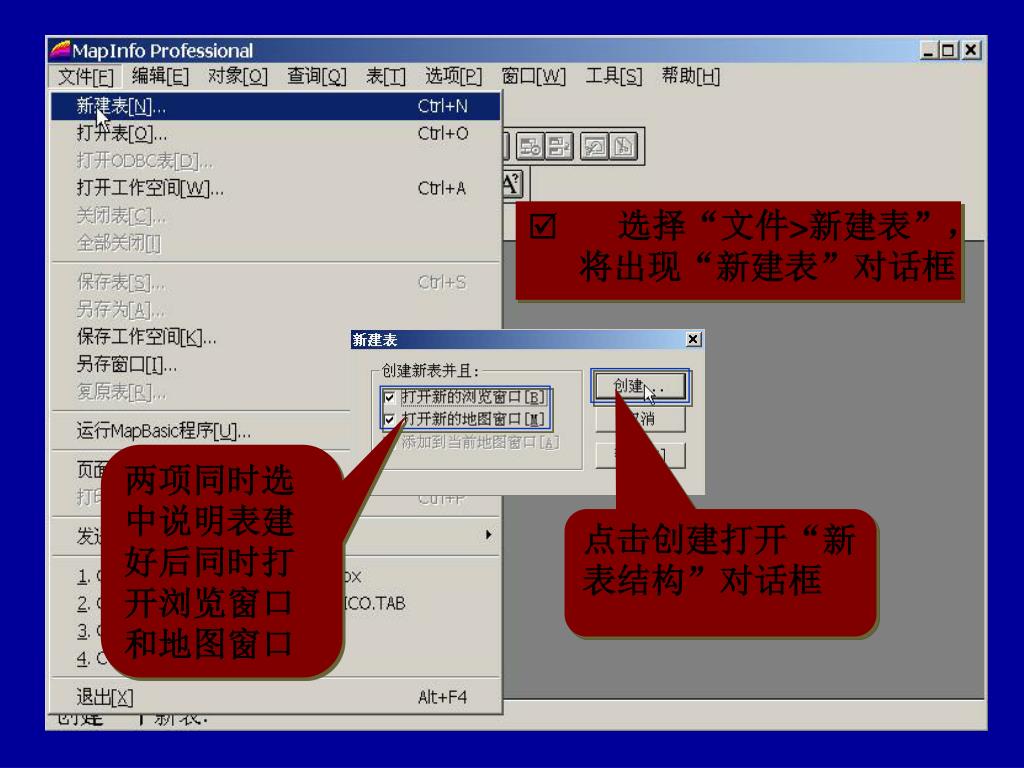

8. 两项同时选中说明表建好后同时打开浏览窗口和地图窗口两项同时选中说明表建好后同时打开浏览窗口和地图窗口 点击创建打开“新表结构”对话框 • 选择“文件>新建表”， 将出现“新建表”对话框

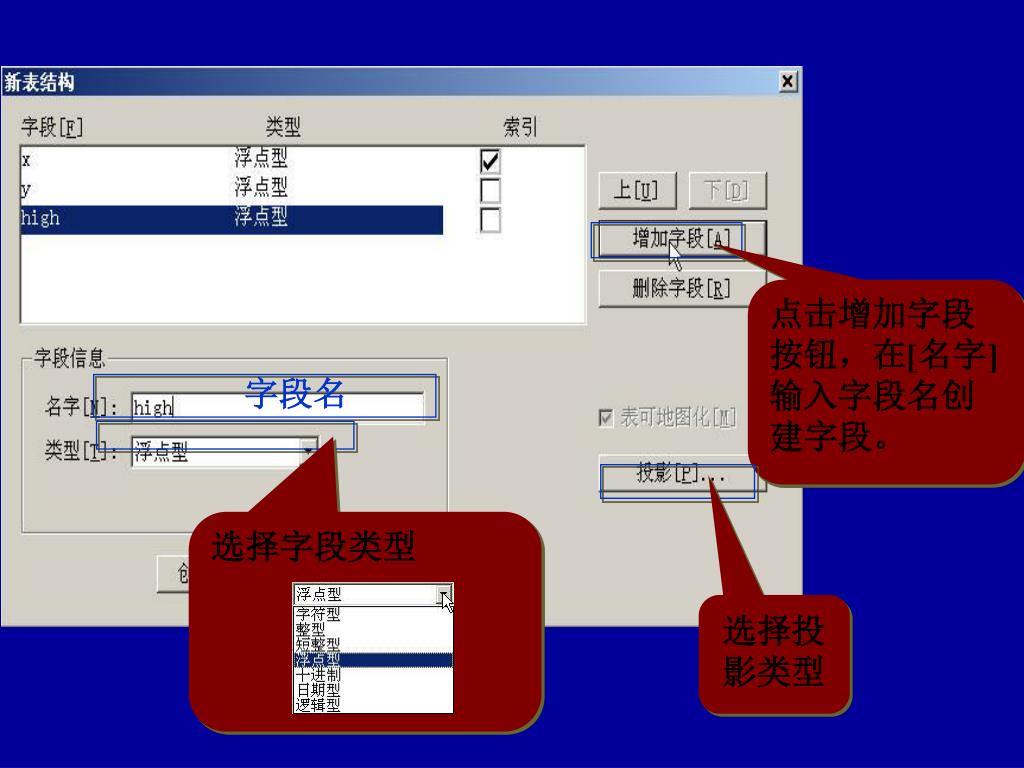

9. 点击增加字段按钮，在[名字]输入字段名创建字段。点击增加字段按钮，在[名字]输入字段名创建字段。 字段名 选择字段类型 选择投影类型

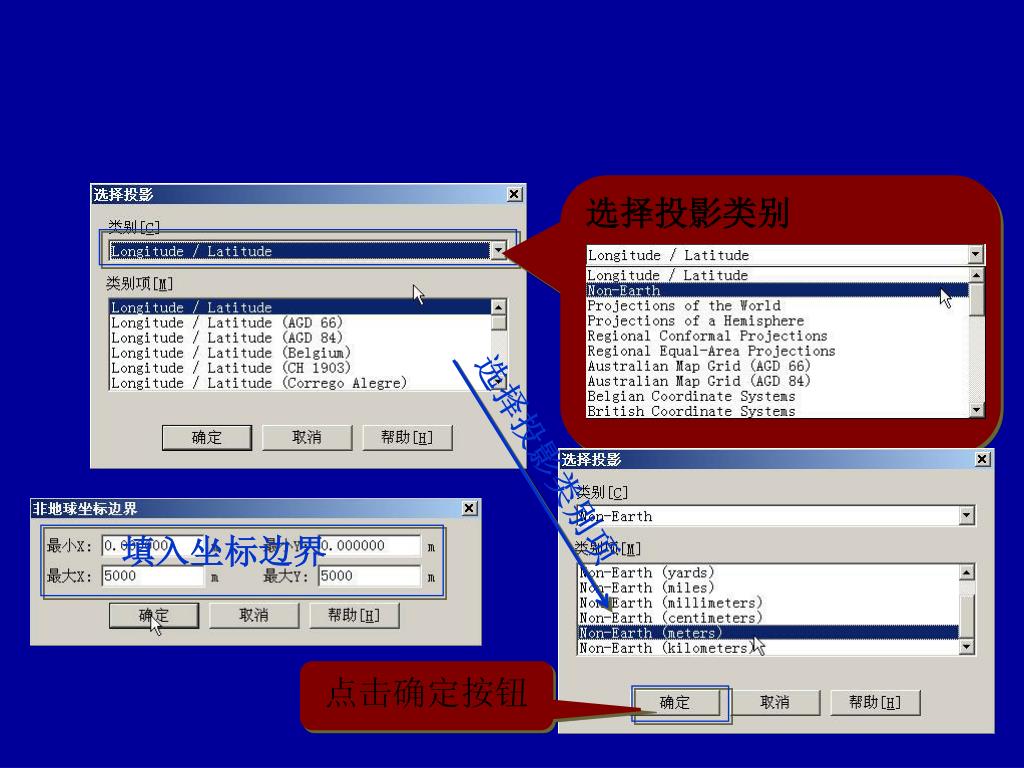

10. 选择投影类别 选择投影类别项 填入坐标边界 点击确定按钮

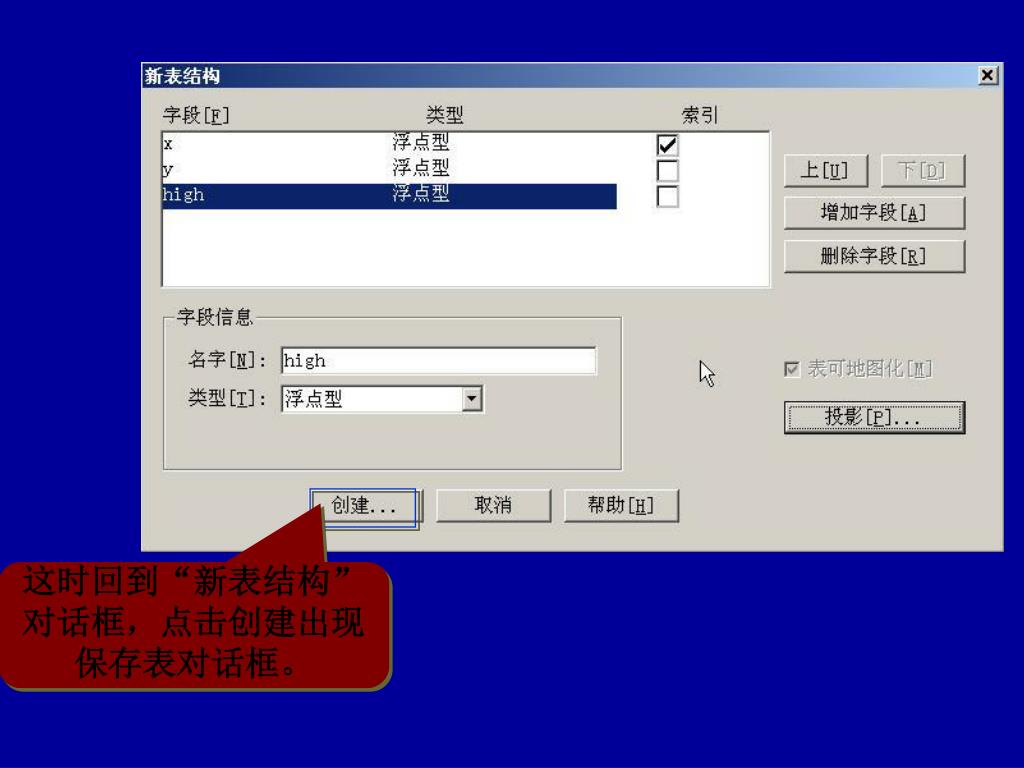

11. 这时回到“新表结构”对话框，点击创建出现保存表对话框。这时回到“新表结构”对话框，点击创建出现保存表对话框。

12. 选择要保存在那个目录。 选择要保存为那种表类型。

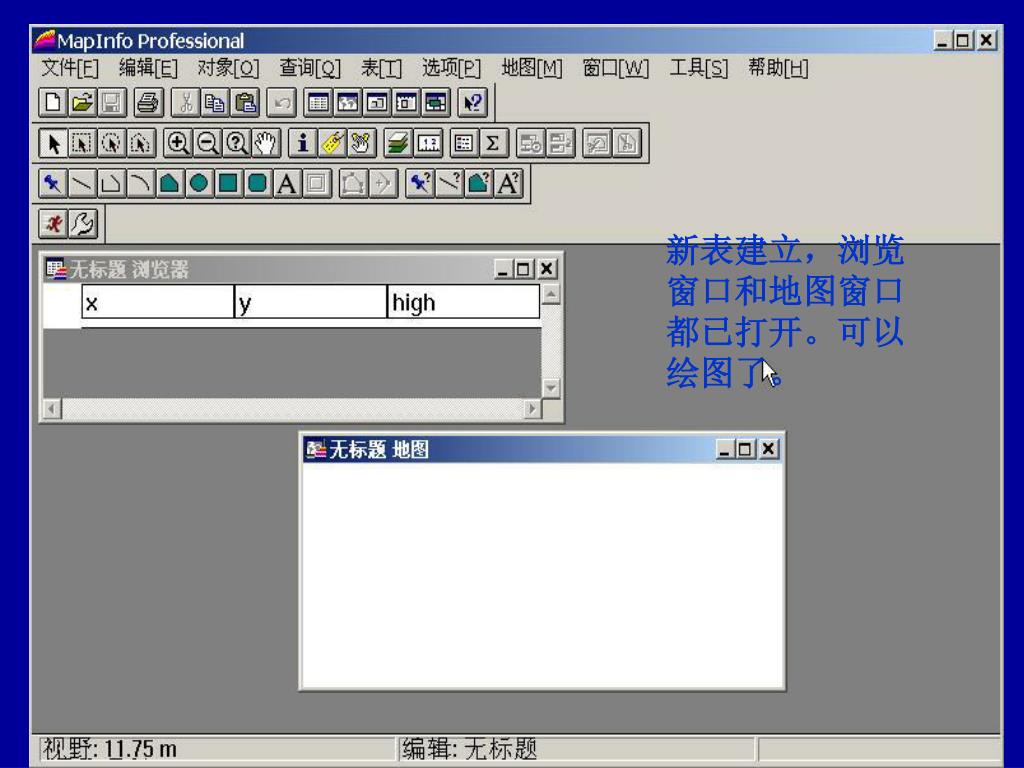

13. 新表建立，浏览 窗口和地图窗口 都已打开。可以 绘图了。

14. 绘图工具条---mapinfo提供了一套完整的绘 图工具和编辑命令。使用这些工具用户可 以方便的在地图上绘制和修改各种地图对 象，还可以自定义地图上的颜色、填充图 案、线样式、符号样式以及文本样式。 工具工具条---通过工具工具条，用户可以 方便的加载MapBasic实用程序、运行和编 辑MapBasic小程序。 主工具条----提供了选择对象、改 变地图窗口的视图、取得对象的信 息和显示对象间距离的工具，还 包括一些命令按钮，可用以查找给 定范围内的对象、在视图窗口内漫 游和实现视图缩放等功能。 常用工具条----包含有文件、编 辑菜单中最常用的菜单命令。还 提供了快速访问各种MapInfo新 建窗口和联机帮助的工具，极大 方便用户操作。 4、MapInfo的工具条---通览 MapInfo在其应用开发环境中还提供了用于执行常用菜单命令、绘图、编辑、标注、缩放和远程数据库连接等多种工具和命令条。并且这些工具条具有工具提示、托放使用、常用工具条、码放工具条等于Windows相兼容的特性，是工具条使用十分灵活。但由于工具条是菜单命令的延伸，这里只作一般性介绍。

15. 与“文件>新建表”命令相同，用于创建新表。与“文件>新建表”命令相同，用于创建新表。 与“文件>打开表”命令相同，用于打开“打开表”对话框。 与“文件>保存表”命令相同，用于打开“保存表”对话框，把所作的变化保存到表。 与“文件>打印”命令相同，用于打印浏览窗口、重新分区窗口、 地图窗口、统计图窗口或布局窗口的内容。 要获得对主题的帮助，单击常用工具条上的‘帮助’按钮，再单击某个区域，有关该区域的信息将出现在一个标准的帮助窗口中 与“编辑>”菜单对应命令相同，用于选中的文本和对象。 与“窗口”菜单相对应命令相同，方便用户使用和查看各种窗口。 5、MapInfo的工具条---常用工具条

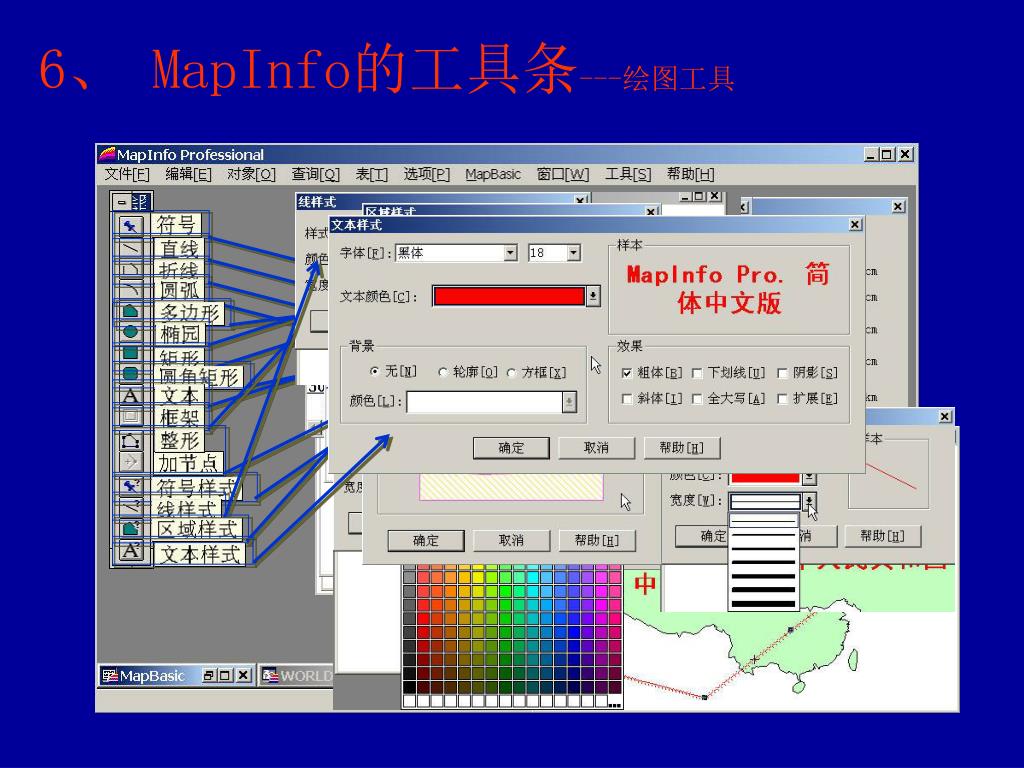

16. 整形 加节点 选取框架 框架属性 6、 MapInfo的工具条---绘图工具

17. 拖动地图窗口按钮可以 将整个MapInfo地图窗 口拖动到OLE容器应用 程序中，例如Microsoft word或excel。图层控 制按钮则和“地图>图层 控制” 命令 相同。 信息工具可以选 择地图上某个位 置，然后显示该 点所有对象的信 息清单。标注工 具可将相关对象 数据库的 信息标注 到对象上。 改变视图按 钮与“地图> 改变视图” 命令相同， 可以访问改变 视图对话框。 漫游器工具可 以在地图窗口 获布局窗口中 对地图重新定 位。 标尺工具可确定两点之间的距离和测量多线段路径的长度。 边界选择工具可以搜索并选择给定区域内的所有对象 放大工具可以获得地图或布局的更近的视图，缩小工具可以获得地图获布局更广的视图。 放大工具可以获 得地图或布局的 更近的视图，缩 小工具可以获得 地图获布局更广 的视图。 半径选择可以选择某一半径域内的所有的对象 矩形选择可以搜索并选择给定矩形内的对象 这四个命令分别对应“重新分区>分配选中对象、从地图上设定目标分区”命令及“地图>设置裁剪区域”命令等价。 可以选择一个或多个对象或记录以供分析。 7、 MapInfo的工具条---主工具条

18. 使用[保存表]命令，可以保存 对表的改动。条件是至少有 一个表被编辑。 创建一个新表 点击按钮[创建] 设置新表结构 关闭打开的表,如果打开多个 表，则选择要关闭的表。要全部关闭则选择[全部关闭] 安装有打印机时，可以对整个打印输出进行纸边界、纸张来源尺寸和方向设置。 可以打开先前保存的工作空间 如果已打开下列 窗口之一，则可 以用[另存窗口 命令]捕获在当 前活动的窗口并 将它另存 为位图 (.bmp)。 使用打印可以将浏览窗口、重新分区窗口、地图、统计图或布局窗口中的内容打印出来。 运行自己编制的MapBasic程序。 如果当前表已编 辑，且没有保存， 使用此命令，可 以恢复到编辑前 的状态。 [保存工作空间]可以保存在当前会话中用到的表和窗口的信息，并可以在任意时候再返 回到此 工作设 置。 使用这个命令可 以从头开始创建 表，或通过以新 的名字保存已有 的表来创建新表 ，如打开 多个表， 则要选择 要另存的 表。 打开相应格式的表 是用户能够使用地图化兼容的邮件服务来发送MapInfo工作空间或当前活动窗口、浏览窗口、统计图或布局窗口的windows图元文件。 退出MapInfo。 最近打开的MapInfo文件 8、MapInfo的菜单命令---文件菜单 使用该命令可以从远程数据库中下载表

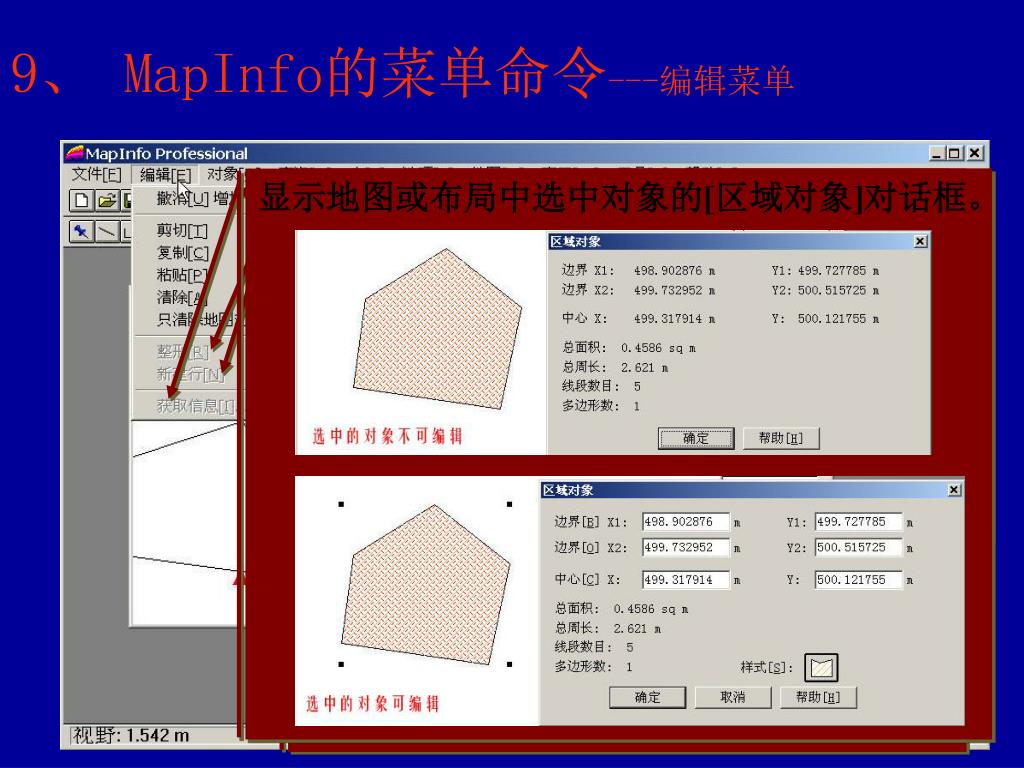

19. 显示地图或布局中选中对象的[区域对象]对话框。显示地图或布局中选中对象的[区域对象]对话框。 这是一个开关命令。使用整形可以显示和选择一个对 象的节点。 [新建行]命令可以在活动的浏览窗口底部增加一条空纪录，并可以键入数据。 使用此命令可以撤销上一次编辑（如增加、移动或删除对象、增加和删除记录已被执行等）操作。如当在地图中 增加一条线段时，该命令 变成[撤消增加]，撤消增 加后，该命令变成[重复 增加]。 9、 MapInfo的菜单命令---编辑菜单 使用[剪切]命令可以剪切选中的文本和对象，并移至剪贴板。使用[复制]命令可以复制选中的文本或图形信息，并放置到剪贴板。[粘贴]命令可以将剪贴板上的内容复制到正在编辑的表和窗口中。[清除]选项可以删除选中的文本或对象。[只清除地图对象]可以从表中删除选中的图形对象

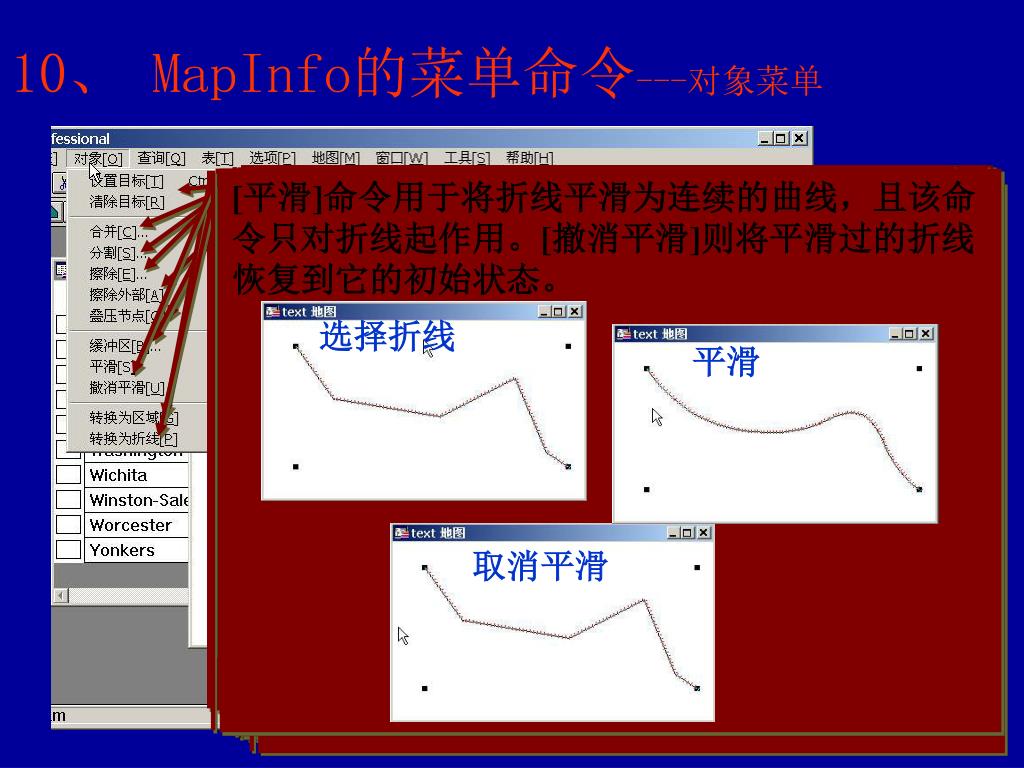

20. [擦除]命令用当前选中的对象作为擦除对象来删除地图对象的一部分。[擦除]命令用当前选中的对象作为擦除对象来删除地图对象的一部分。 该命令可以将分离的地图对象合并为单一对象。 该命令将每个选中的对象转化为区域对象。 [平滑]命令用于将折线平滑为连续的曲线，且该命令只对折线起作用。[撤消平滑]则将平滑过的折线恢复到它的初始状态。 该命令创建围绕选中对象的缓冲区多边形，可以为单个点对象、多个点对象或整个图层的点 对象创建缓冲区。 使用[设置目标]命令为随后的编辑命令（“合并”、“擦除”、“擦除外部”、“分割”和“叠压节点”）准备一个选中的对象这时要确保当前窗口中有一图层可编辑，并在该图层上至少有一对象被选中。使用[清除目标]命令可以把先前为编辑对象而设置的目标清除。 该命令可以将分离的地图对象合并为单一对象。 该命令将每个选中的对象（包括直线、圆弧、椭圆、矩形、圆角矩形和区域对象）转换为折线对象。 [擦除外部]命令用当前选中的对象作为擦除对象来删除地图对象的一部分。 擦除 选择折线 平滑 擦除外部 取消平滑 10、 MapInfo的菜单命令---对象菜单 该命令将目标对象与当前选中对象的所有交点作为节点增加到该目标对象中。

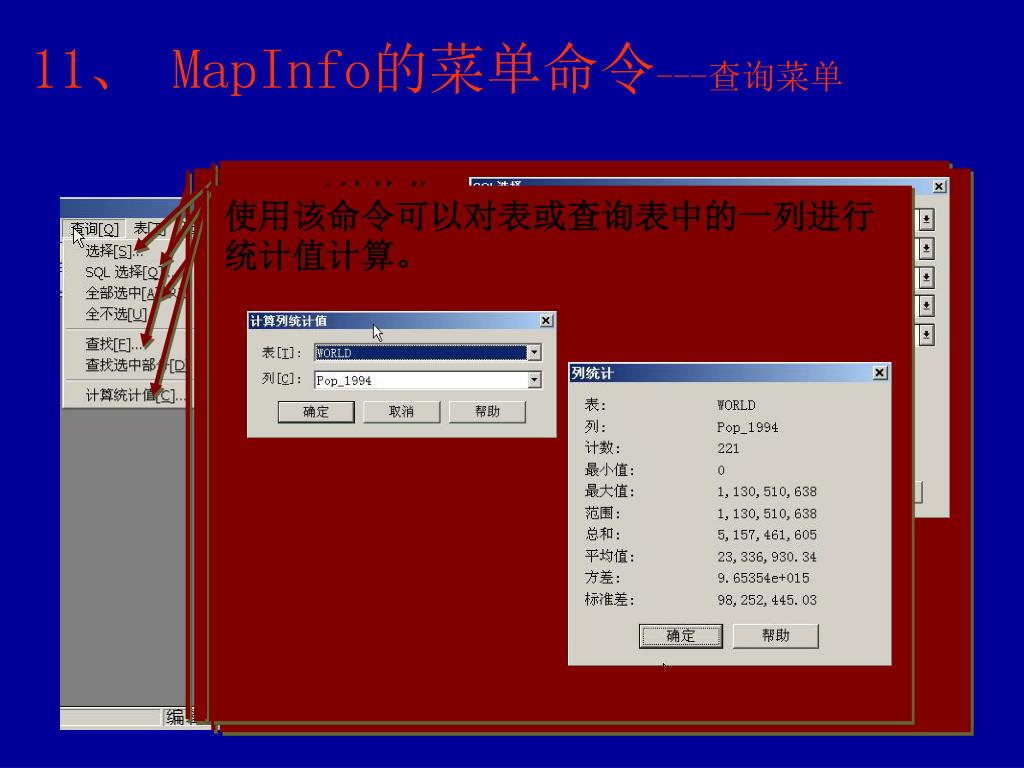

21. 可以根据一定 的准则从表中 选择记录和对 象，并创建可 作为地图、浏 览窗口或统计 图来察看的结 果表。 使用[查找]命令可以定位单个对象或地址；[查找 SQL（结构化 查询语言）查 询是一多用途 查询工具。 使用该命令可以对表或查询表中的一列进行统计值计算。 [全部选中]命令可以从地图窗口最上面的可选择图层或浏览窗口的所有行中选择所有对象；[全不选]是当前被选中的对象置为不被选中状态。 选择条件 查询方法 选中部分]可以在所有窗口中自动的查 找并显示选择结果。 查找对象 查找条件 标注符号 结果 结果 11、 MapInfo的菜单命令---查询菜单 查询菜单提供了可以 根据记录和对象的属性而 把他们从表中选择出来的 强大功能，可以突出的在 地图窗口或浏览窗口中显 示满足某种条件的对象， 也可以创建一张结果表， 对此结果表进行浏览、地 图化或制作统计图。

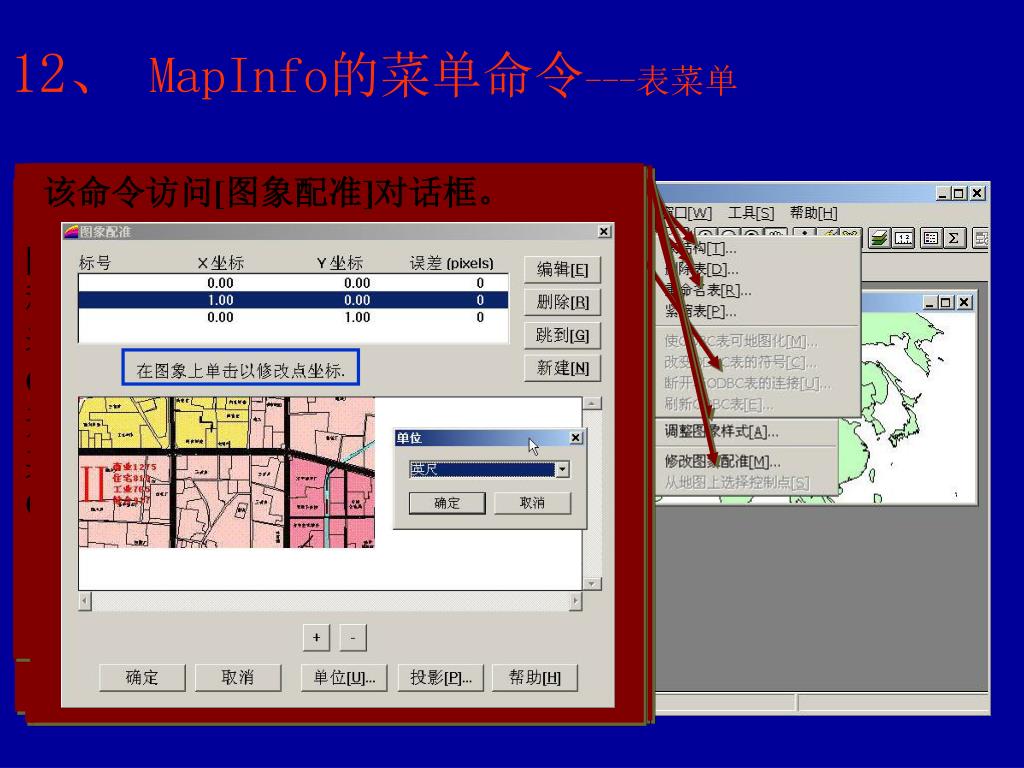

22. 该命令可以对表及其组成文件重新命名。 该命令用于压缩表使他们占用较少的磁盘空间，并 去处已被标记 为删除的纪录。 该命令可调整栅格图像的对比度和亮度，或以灰度模式显示彩色栅格图像。 该命令访问[图象配准]对话框。 该命令用于从磁盘上永久的删除表。 该命令用于修改表结构或查看表结构。 选择重命名的表 选择要删除的表 保存 确认删除 12、MapInfo的菜单命令---表菜单 这一节将会学到关于表 的维护和栅格图像方面 的知识。包括[表结构]、 [删除表]、[重命名表]、 [紧缩表]、[调整图象样 式]、[修改图象配准]以 及一些与ODBC表操作 有关的命令。 [使ODBC表可地图化]命令使连接到远程数据库的表可地图化；[改变ODBC表的符号]命令可以改变可地图化ODBC表中的点对象的符号属性；[断开与ODBC表的连接]命令用于断开与某个远程数据库中表的连接；[刷新ODBC表]命令用于刷新该连接表。

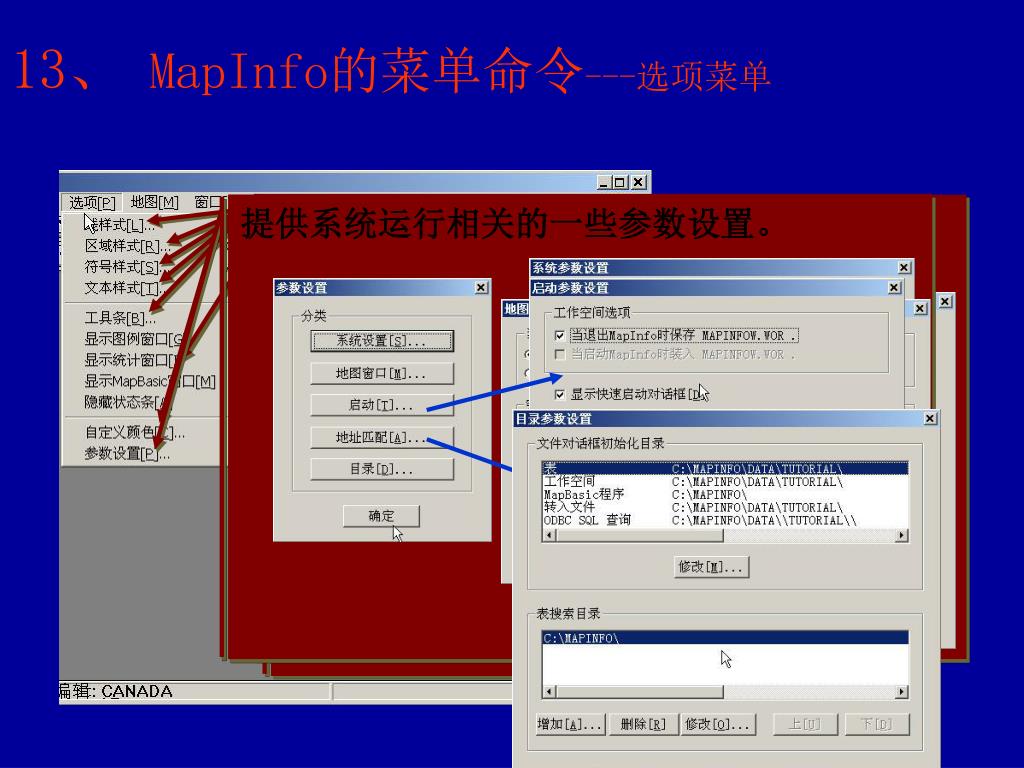

23. 使用该命令可设定闭合对象（椭圆、矩形、多边形等）的颜使用该命令可设定闭合对象（椭圆、矩形、多边形等）的颜 色、图案和轮廓 线，也可以设置 用于创建新对象 的缺省样式。 使用该命令可设置线对象（直线、圆弧和折线）的线型、宽度和颜色。也可以改变正在编辑对象的类型、宽度和颜色。 为新建的或选中的符号设定符号属性（符号类型、大小、颜色、旋转角度）。 用于为文本选择字体和字体设置。 用户可以使用或自定义颜色，也可以保存自定义颜色使之加到调色板中取代初始颜色。 提供系统运行相关的一些参数设置。 通过[工具条]选项可以显示或隐藏 主工具条、绘图工具条。 可以显示或隐藏相应的窗口。 13、MapInfo的菜单命令---选项菜单 在选项菜单中， MapInfo主要提供 了绘图和编辑地图 对象（线、区域、符号、文本）有关的各种设置、与各类工具条使用有关的各种设置和与各种参数有关的设置以及显示或隐藏状态条等窗口的操作。

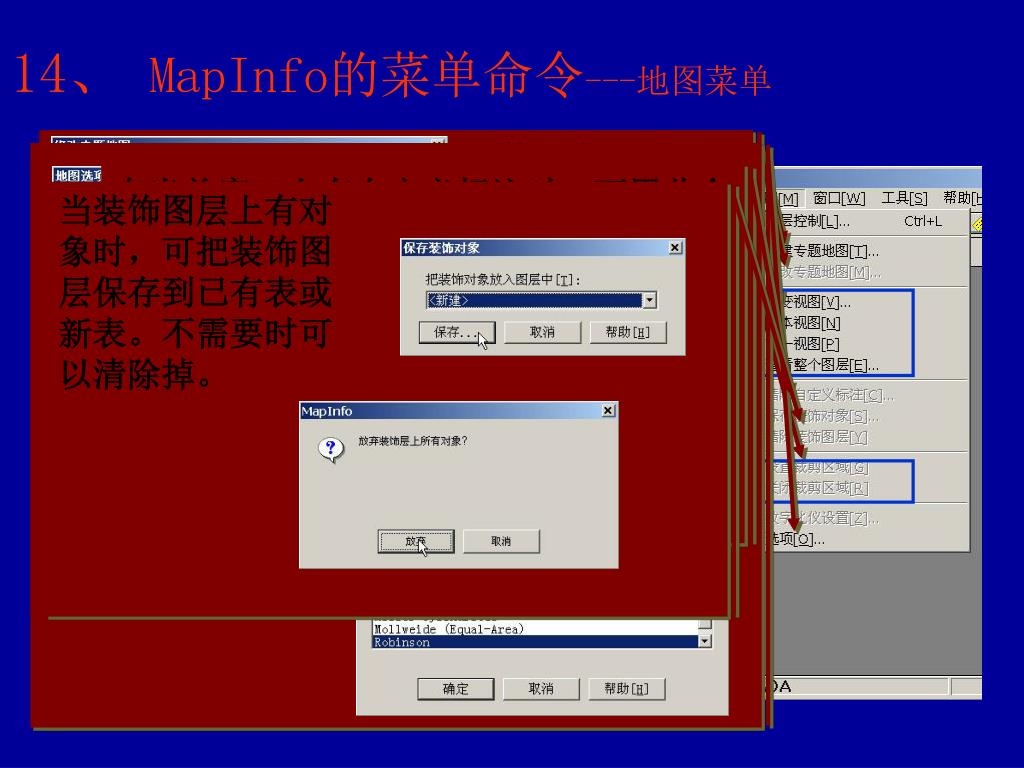

24. 创建专题地图。 修改专题地图。 设定地图单位 和投影等。 [改变视图]命令设定地图窗口宽度、地图比例、地图大小和地图中心。[副本视图]命令用于复制地图窗口，以便于用不同的缩放级别显示同一地图。[前一视图]可以在地图与地图或地图与布局的两个视图间来回切换。[查看整个图层]可以缩防并显示地图上一个完整的图层或所有图层。 该命令访问[图层控制]对话框。 在当前窗口上有自定义标注时，可用此命令清除。 当装饰图层上有对 象时，可把装饰图 层保存到已有表或 新表。不需要时可 以清除掉。 [设置裁剪区域]命令用于裁剪地图上的指定部分，用于显示或打印剪裁区域。[关闭裁剪区域]命令用于重显整个地图。 14、MapInfo的菜单命令---地图菜单 在MapInfo中，地图 使按图层组织的， 在一个地图窗口中 可以同时显示多个 图层。因此对图层 进行管理和控制是 十分必要的。而专 题图是MapInfo一大 特色。地图菜单提 供了他们的一些相 关命令。

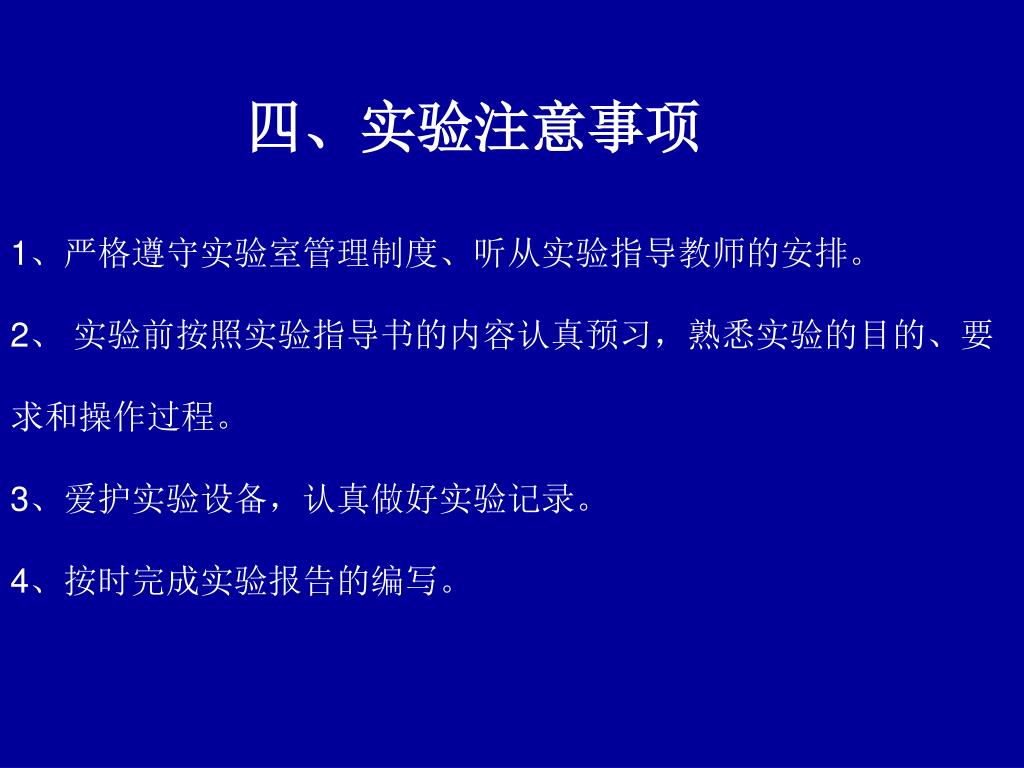

25. 四、实验注意事项 1、严格遵守实验室管理制度、听从实验指导教师的安排。 2、 实验前按照实验指导书的内容认真预习，熟悉实验的目的、要求和操作过程。 3、爱护实验设备，认真做好实验记录。 4、按时完成实验报告的编写。
