BASİT MAKİNELER

BASİT MAKİNELER. KALDIRAÇLAR. SABİT BİR NOKTA ETRAFINDA HAREKET EDEBİLEN ÇUBUĞA KALDIRAÇ DENİR. KALDIRAÇTAKİ BU SABİT NOKTAYA DESTEK NOKTASI DENİR. I.ÇEŞİT KALDIRAÇLAR. DESTEK NOKTASI ORTADA ,YÜK BİR UÇTA,UYGULANAN KUVVET İSE BİR UÇTADIR

kovit
Download Presentation

BASİT MAKİNELER

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

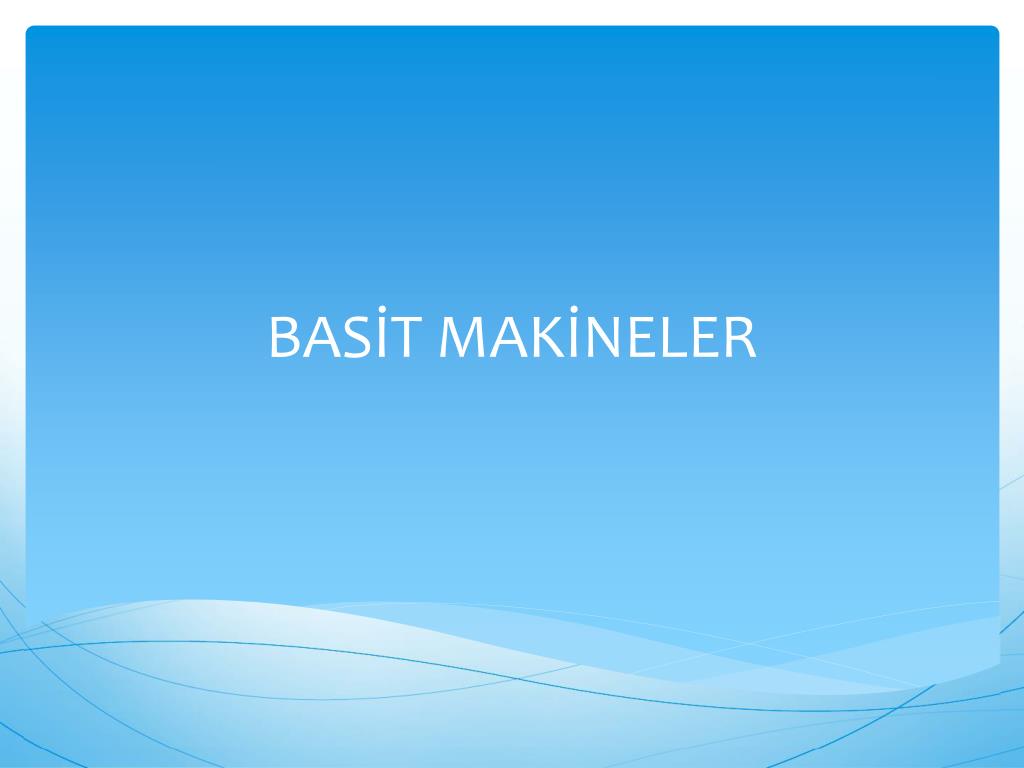

  1. BASİT MAKİNELER

  2. KALDIRAÇLAR SABİT BİR NOKTA ETRAFINDA HAREKET EDEBİLEN ÇUBUĞA KALDIRAÇ DENİR. KALDIRAÇTAKİ BU SABİT NOKTAYA DESTEK NOKTASI DENİR..

  3. I.ÇEŞİT KALDIRAÇLAR DESTEK NOKTASI ORTADA ,YÜK BİR UÇTA,UYGULANAN KUVVET İSE BİR UÇTADIR EĞER KUVVET KOLU YÜK KOLUNDAN UZUN OLURSA KUVVETTEN KAZANÇ SAĞLANIR

  4. ÖRNEKLER MAKAS KERPETEN KESER TAHTERAVALLİ VE EŞİT KOLLU TERAZİ BU TİP KALDIRAÇLARA ÖRNEKTİR

  5. II. ÇEŞİT KALDIRAÇLAR YÜK ORTADA DESTEK BİR UÇTA UYGULANAN KUVVET İSE BİR UÇTADIR. BU TİP KALDIRAÇLARDA KUVVETTEN KAZANÇ VARDIR.

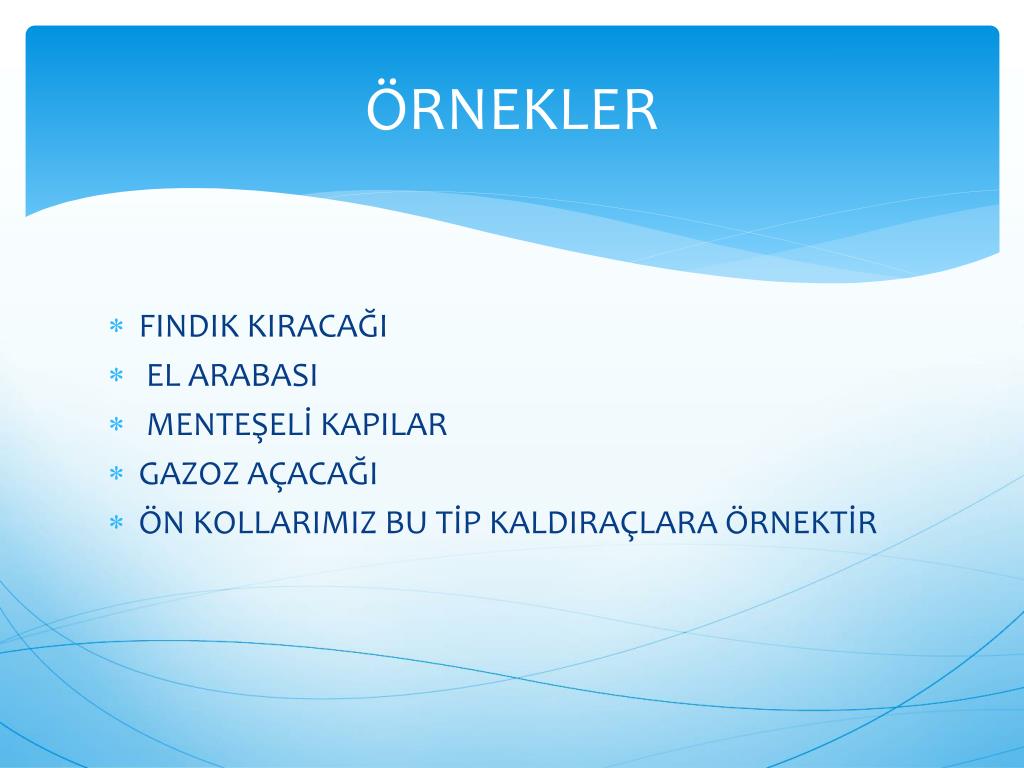

  6. ÖRNEKLER FINDIK KIRACAĞI EL ARABASI MENTEŞELİ KAPILAR GAZOZ AÇACAĞI ÖN KOLLARIMIZ BU TİP KALDIRAÇLARA ÖRNEKTİR

  7. III. TİP KALDIRAÇLAR UYGULAN KUVVET ORTADA,YÜK BİR UÇTA,DESTEK NOKTASI İSE DİĞER UÇTADIR BU KALDIRAÇ TÜRÜNDE DAİMA KUVVETTEN KAYIP YOLDAN KAZANÇ VARDIR

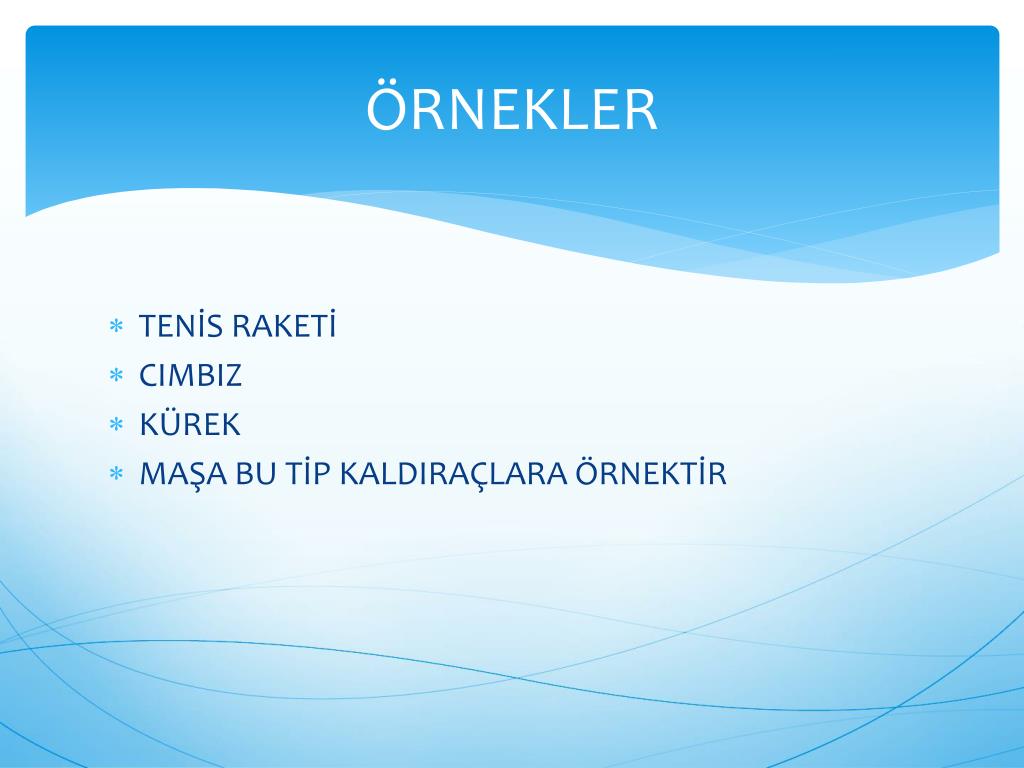

  8. ÖRNEKLER TENİS RAKETİ CIMBIZ KÜREK MAŞA BU TİP KALDIRAÇLARA ÖRNEKTİR

  9. KALDIRAÇLARDA BAZI HESAPLAMALAR KUVVET.KUVVET KOLU = YÜK.YÜK KOLU KUVVET KAZANCI=

  10. MAKARALAR SABİT BİE EKSEN ETRAFINDA SERNESTÇE DÖNEBİLEN ÇEVRESİNDE İP GEÇİRMECİ OLAN BASİT MAKİNELERE MAKARA DENİR.MAKARALAR ENERJİDEN VEYA İŞTEN TASARRUF SAĞLAMAZ

  11. SABİT MAKARALAR SABİT BİR YERE ASILI OLUP ÇEVRESİNDEN BİR İP ÇEKİLDİĞİNDE SADECE DÖNME HAREKETİ YAPABİLEN MAKARALARA SABİT MAKARA DENİR.SABİT MAKARALAR ENERJİDEN VEYA YOLDAN KAZANÇ SAĞLAMAZ

  12. HAREKETLİ MAKARALAR ÇEVRESİNDEN GEÇEN İP ÇEKİLDİĞİNDE HEM DÖNEBİLEN HEM DE YÜKSELİP ALÇALABİLEN MAKARALARA HAREKETLİ MAKARALAR DENİR HAREKETLİ MAKARALARDA KUVVETTEN İKİ KAT KAZANÇ VARDIR YOLDAN İSE İKİ KAT KAYIP VARDIR

  13. EĞER BİR HAREKETLİ MAKARADA MAKARA AĞIRLIĞI VAR İSE F:

  14. PALANGALAR HAREKETLİ VE SABİT MAKARALARIN BİRLİKTE KULLANILDIĞI SİSTEME PALANGA DENİR PALANGALARDA İP SAYISI ARTTIKÇA UYGULANAN KUVVET AZALIR

  15. EĞER BİR PALANGADA MAKARA AĞIRLIĞI VAR İSE F=

  16. EĞİK DÜZLEM BİR LEVHANIN UCU YÜKÜN ÇIKARILACAĞI YERE DAYANDIRILIRSA EĞİK DÜZLEM ELDE EDİLİR

  17. EĞİK DÜZLEM BİR LEVHANIN UCU YÜKÜN ÇIKARILACAĞI YERE DAYANDIRILIRSA EĞİK DÜZLEM ELDE EDİLİR P:YÜK F:KUVVET L:EĞİK DÜZLEMİN BOYU H:EĞİK DÜZLEMİN YÜKSEKLİĞİ

  18. DİŞLİLER ÜZERİNDE EŞİT ARALIKLARLA DİŞLER BULUNANAN VE BİR EKSEN ETRAFINDA DÖNEBİLEN SİSTEME DİŞLER DENİR DİŞLİ ÇARKLAR HAREKET YÖNÜNÜN DEĞİŞTİREBİLİECEĞİ GİBİ KUVVETTTEN YADA HIZDAN DA KAZANÇ SAĞLAYABİLİR

  19. FARKLI MERKEZLİ DİŞLİLER BU DİŞİLİLERDE DEVİR SAYILARI YARIÇAPLARI VE DİŞ SAYILARI İLE TERS ORANTILIDIR.DÖNÜŞ YÖNLERİ ZITTIR N:DEVİR SAYISI R:YARIÇAP VEYA DİŞ SAYISI

  20. VİDA VİDA BİR SİLİNDİR ÜZERİNE DOLANMIŞ EĞİK DÜZLEMDİR VİDADAKİ İKİ DİŞİ ARASINDAKİ UZAKLIĞA VİDA ADIMI DENİR

  21. VİDA KUVVETVİDANIN YÜZEYE SAPLANMA MİKTARI:H VİDA ADIMI:A VİDANIN DÖNÜŞ SAYISI:N H:A.N

  22. TEKERLEK CİSİMLERİN HAREKETİNİ KOLAYLAŞTIRMAK İÇİN İLK GELİŞTİRİLEN ARAÇLARDAN BİRİDİR

  23. FARKLI MERKEZLİ KASNAKLAR BU KASNAKLARDA DEVİR SAYILARI YARIÇAPLARI İLE TERS ORANTILIDIR.KASNAKLARIN DÖNÜŞ YÖNLERİ ZITTIR.

  24. BU KASNAKLARDA DEVİR SAYILARI YARIÇAPLARLA TERS ORANTILIDIR.DÖNÜŞ YÖNLERİ AYNIDIR

  25. AYNI MERKEZLİ KASNAKLAR BU KASNAKLARDA DÖNÜŞ YÖNLERİ VE DEVİR SAYILARI AYNIDIR

  26. ÇIKRIK DÖNME EKSENİ AYNI YARIÇAPLARI FARKLI SÜRTÜNMESİZ İKİ SİLİNDİRDEN OLUŞAN BASİT MAKİNELERE ÇIKRIK DENİR

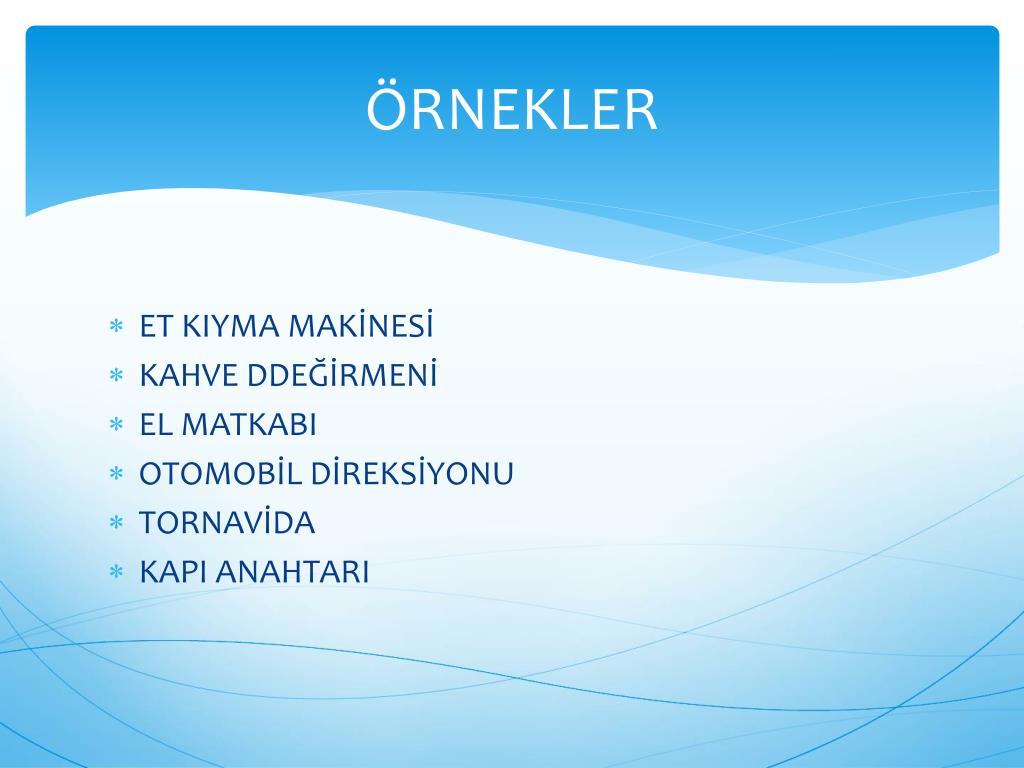

  27. ÖRNEKLER ET KIYMA MAKİNESİ KAHVE DDEĞİRMENİ EL MATKABI OTOMOBİL DİREKSİYONU TORNAVİDA KAPI ANAHTARI

  28. P:YÜK F:KUVVET R:ÇIKRIK KOLUNUN UZUNLUĞU(KUVVET KOLU) R:İPİN SARILDIĞI SİLİNDDİRİN YARIÇAPI

  29. KAMA İKİ TANE EĞİK DÜZLEMİN TABANLARI SIRT SIRTA BİRLEŞTİĞİNDE KAMA ADI VERİLEN BASİT MAKİNE OLUŞTURULUR

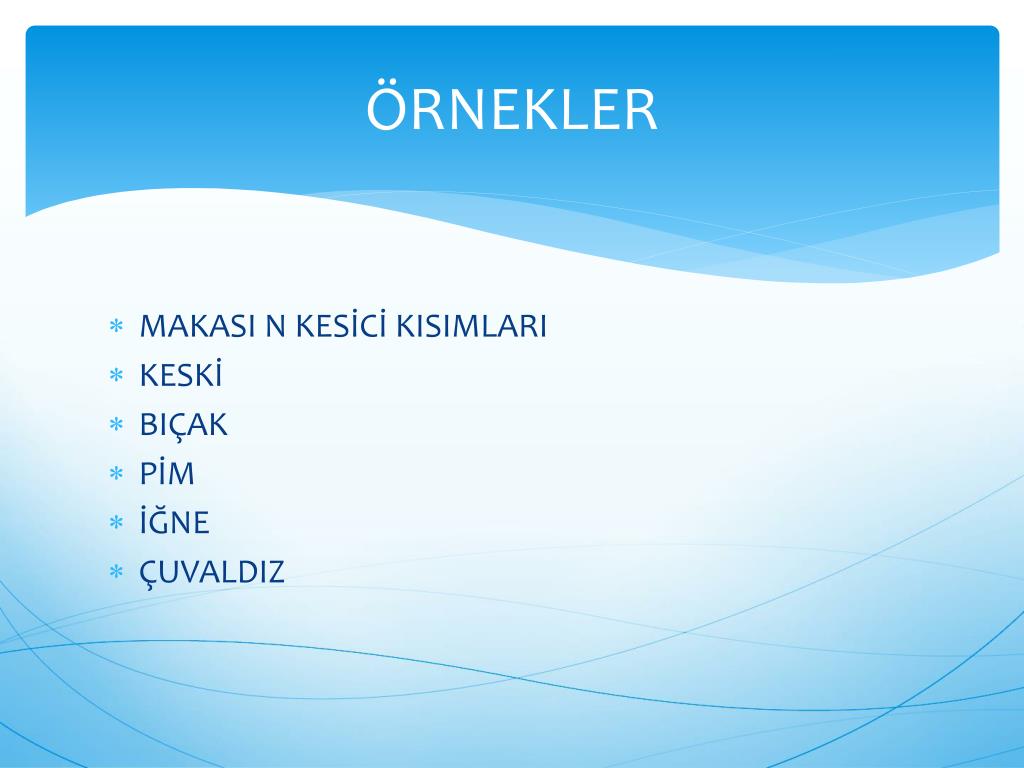

  30. ÖRNEKLER MAKASI N KESİCİ KISIMLARI KESKİ BIÇAK PİM İĞNE ÇUVALDIZ

  31. BİLEŞİK MAKİNELER BİRDEN FAZLA BASİT VEYA HAREKETLİ MAKARALAR KULLANILARAK OLUŞAN SİSTEM BİLEŞİK MAKİNELERİN HAYATIMIZDA BÜYÜK BİR YERİ VARDIR

  32. AŞAĞIDAKİ EL ARABASI ÜÇ BASİT MAKİNEDEN OLUŞMUŞTUR EL ARABASI BİLEŞİK MAKİNEDİR

  33. A HAZIRLAYAN VE SUNAN GÖKHAN SADULLAH KARATAŞ 7/C 2310 BASİT MAKİNELER
