第 10 章 尺寸标注

第 10 章 尺寸标注. 10.1 设置尺寸样式 10.2 尺寸标注方式 10.3 标注指引线 10.4 编辑尺寸. 主 要 内 容. AutoCAD 提供了完整的尺寸标注命令,使用 DIMSTYLE 命令控制尺寸标注的样式,用户可以方便地设置和编辑各种类型的尺寸样式。本章主要介绍以下内容:设置尺寸样式、标注各种类型的尺寸、标注尺寸公差和几何公差、编辑尺寸。. 第 10 章 尺寸标注. 本章所涉及的标注工具栏和菜单. 10.1 设置尺寸样式. 10.1.1 标注样式.

kovit
Download Presentation

第 10 章 尺寸标注

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

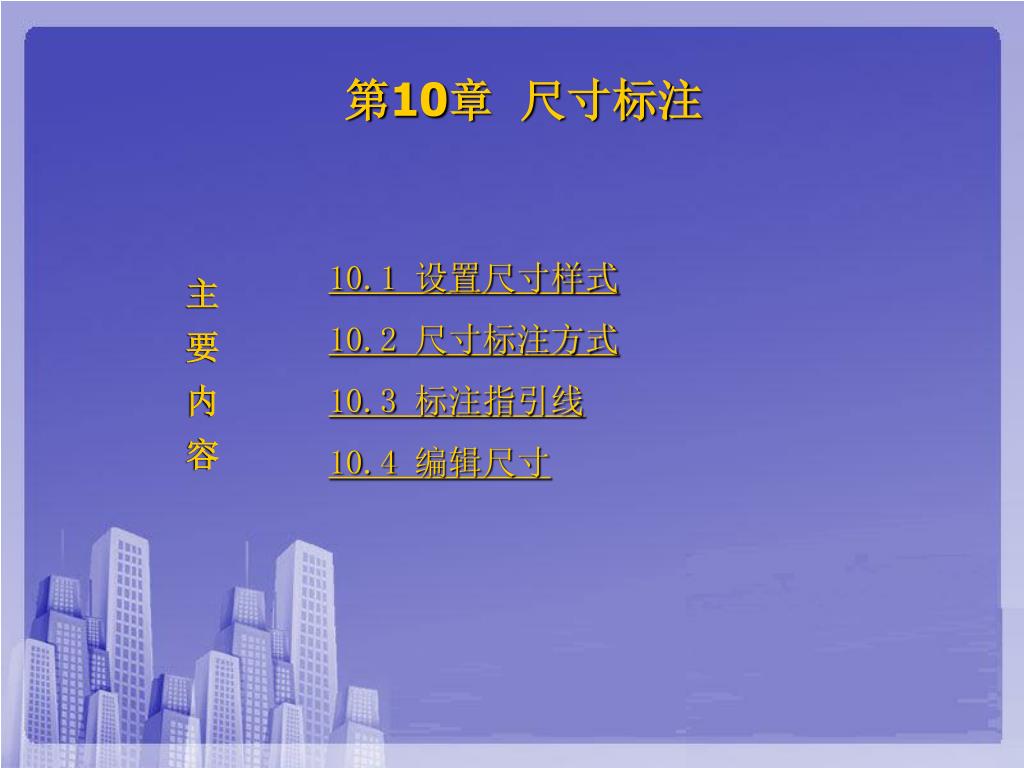

  1. 第10章 尺寸标注 10.1 设置尺寸样式 10.2 尺寸标注方式 10.3 标注指引线 10.4 编辑尺寸 主 要 内 容

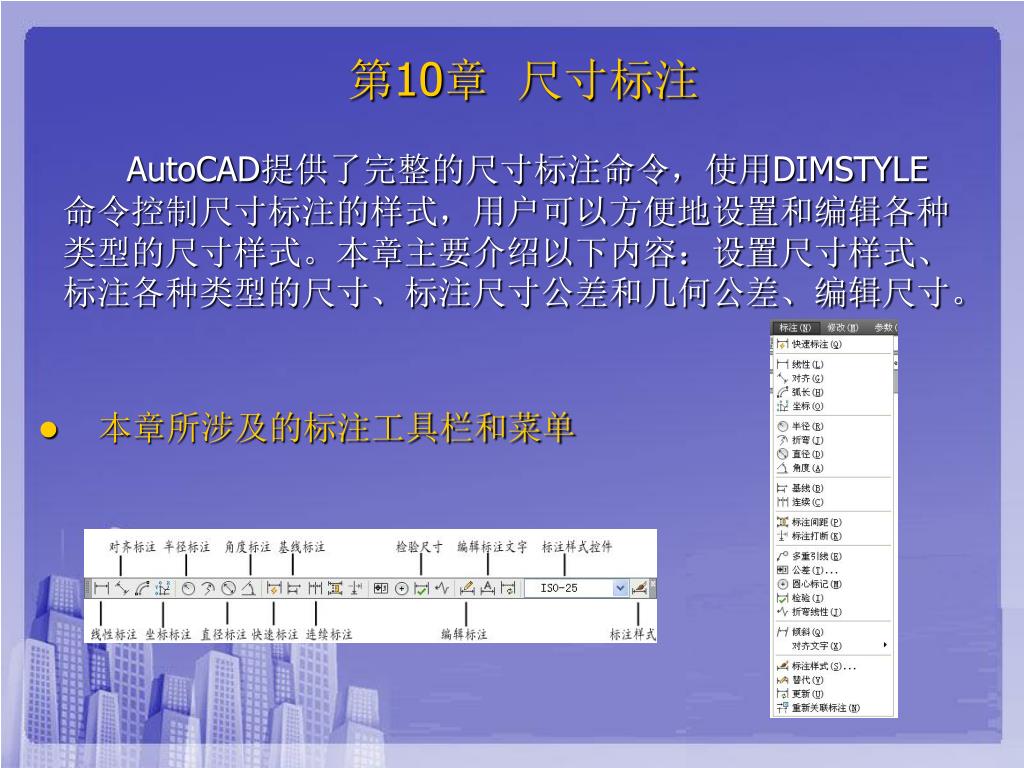

  2. AutoCAD提供了完整的尺寸标注命令,使用DIMSTYLE命令控制尺寸标注的样式,用户可以方便地设置和编辑各种类型的尺寸样式。本章主要介绍以下内容:设置尺寸样式、标注各种类型的尺寸、标注尺寸公差和几何公差、编辑尺寸。 第10章 尺寸标注 • 本章所涉及的标注工具栏和菜单

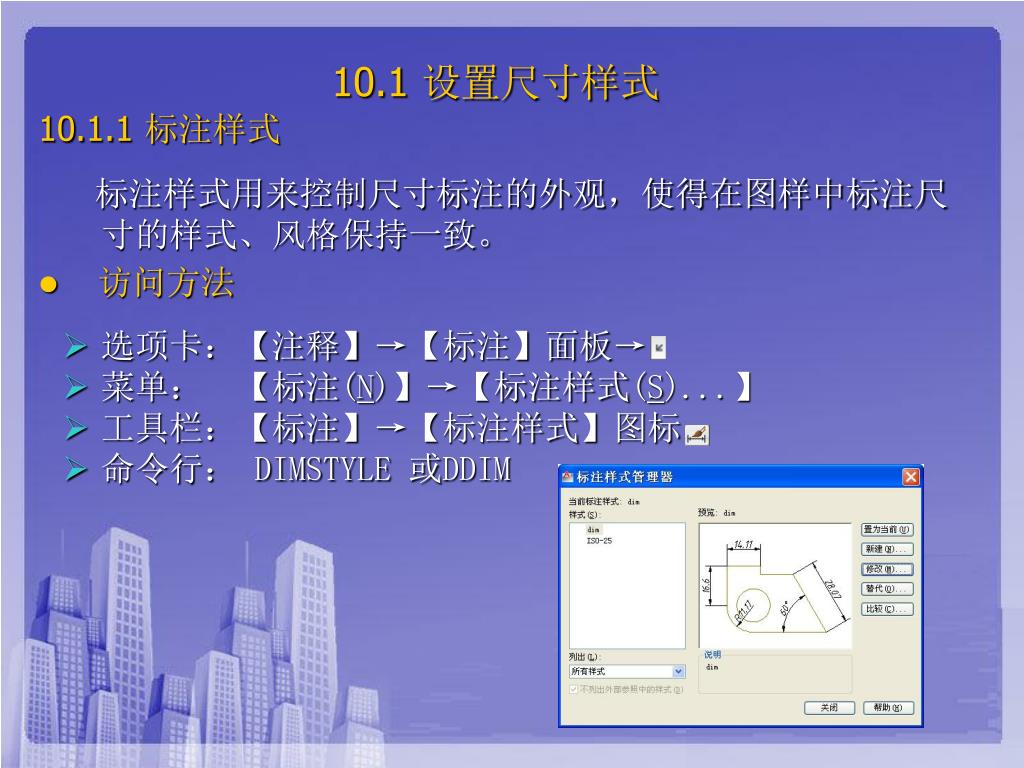

  3. 10.1 设置尺寸样式 10.1.1 标注样式 标注样式用来控制尺寸标注的外观,使得在图样中标注尺寸的样式、风格保持一致。 • 访问方法 • 选项卡:【注释】→【标注】面板→ • 菜单: 【标注(N)】→【标注样式(S)...】 • 工具栏:【标注】→【标注样式】图标 • 命令行: DIMSTYLE 或DDIM

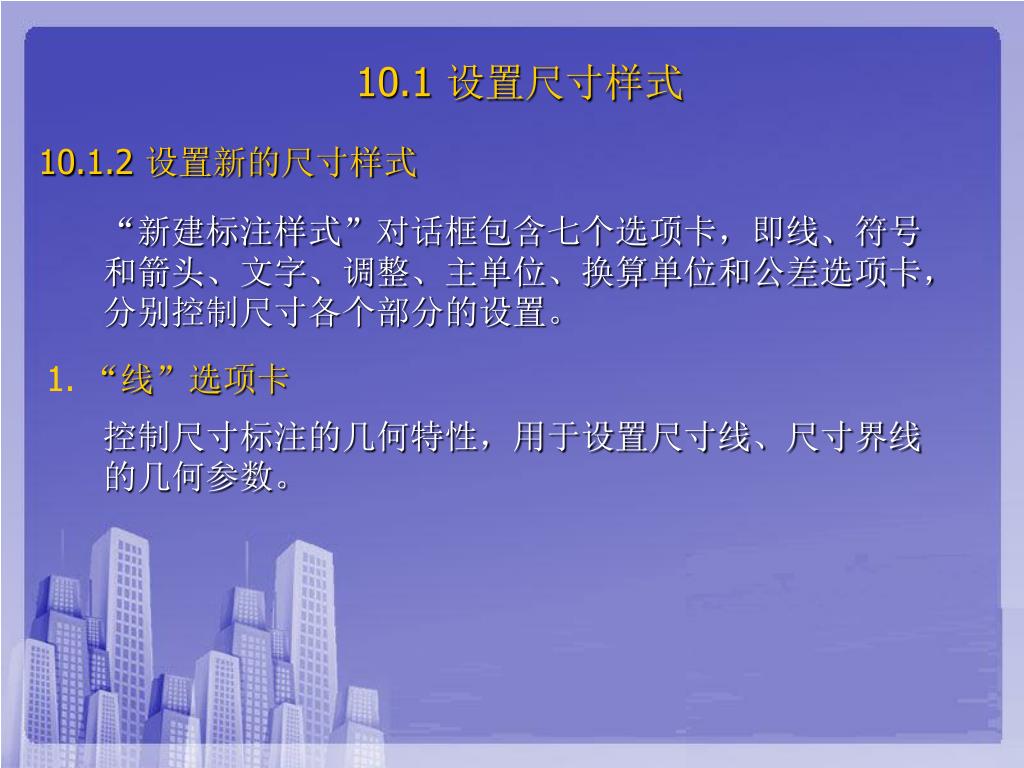

  4. 10.1 设置尺寸样式 10.1.2 设置新的尺寸样式 “新建标注样式”对话框包含七个选项卡,即线、符号和箭头、文字、调整、主单位、换算单位和公差选项卡,分别控制尺寸各个部分的设置。 1. “线”选项卡 控制尺寸标注的几何特性,用于设置尺寸线、尺寸界线的几何参数。

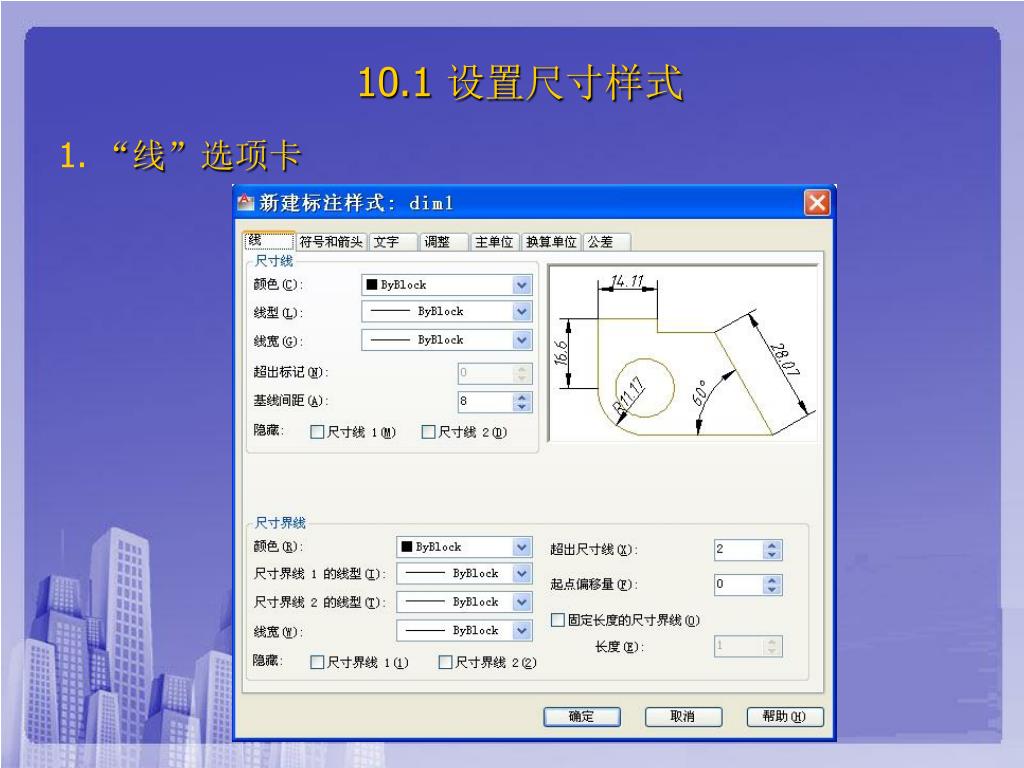

  5. 10.1 设置尺寸样式 1. “线”选项卡

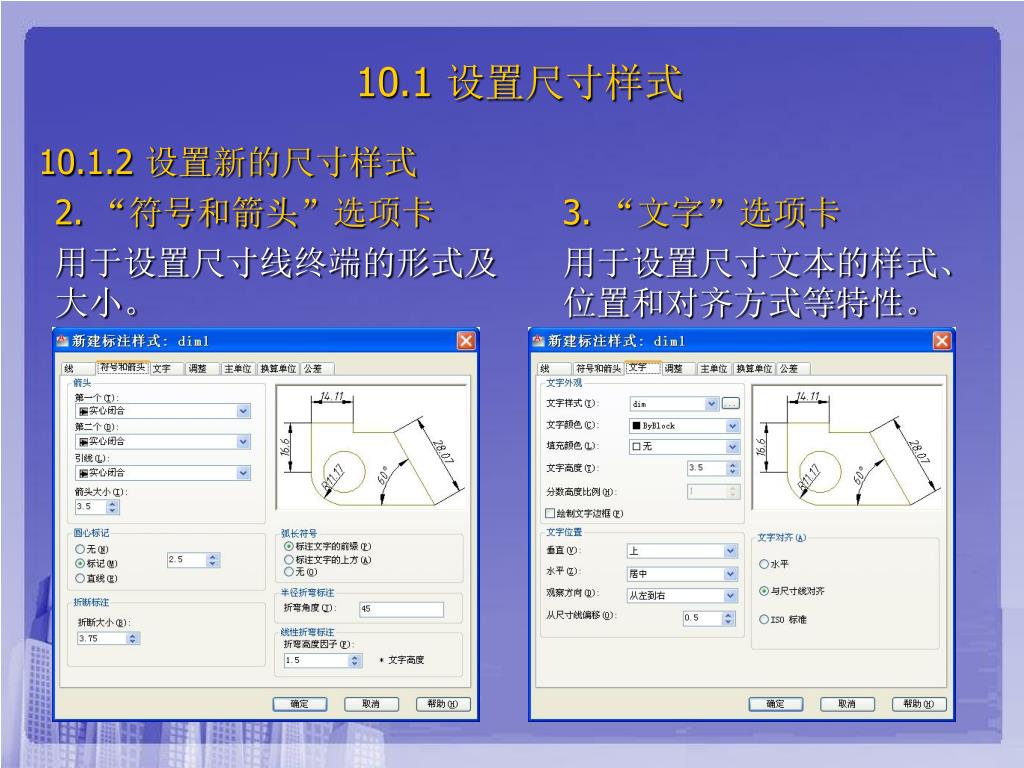

  6. 10.1 设置尺寸样式 10.1.2 设置新的尺寸样式 2. “符号和箭头”选项卡 用于设置尺寸线终端的形式及大小。 3. “文字”选项卡 用于设置尺寸文本的样式、位置和对齐方式等特性。

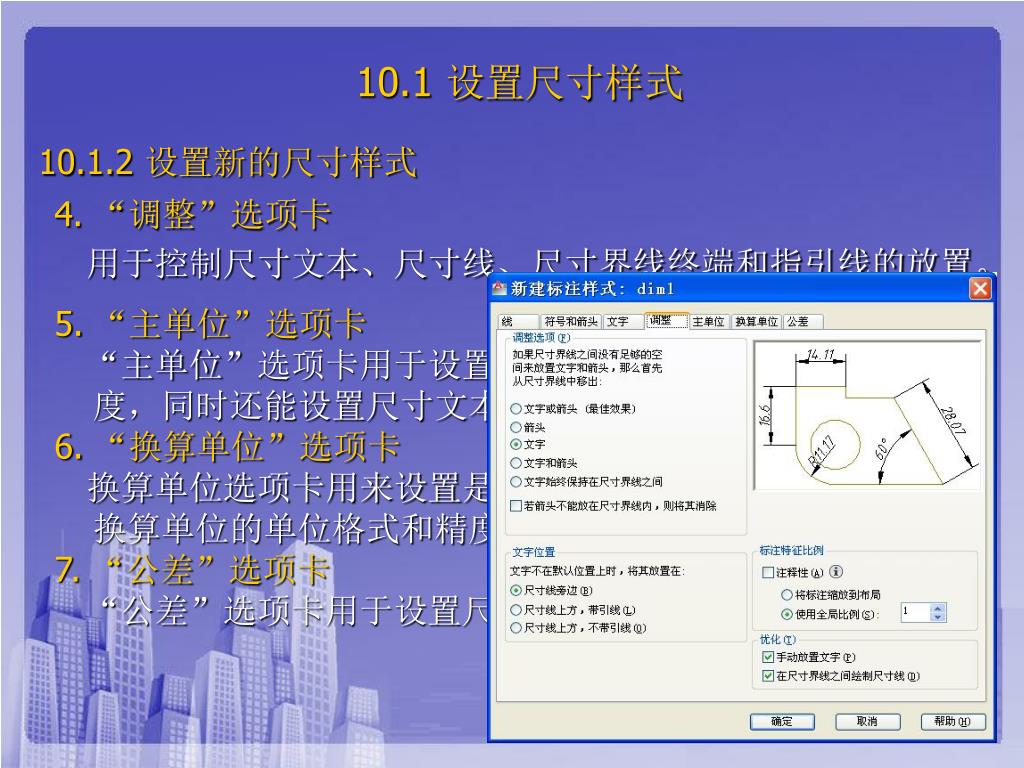

  7. 10.1 设置尺寸样式 10.1.2 设置新的尺寸样式 4. “调整”选项卡 用于控制尺寸文本、尺寸线、尺寸界线终端和指引线的放置。 5. “主单位”选项卡 “主单位”选项卡用于设置尺寸标注主单位的单位格式和精度,同时还能设置尺寸文本的前缀和后缀 。 6. “换算单位”选项卡 换算单位选项卡用来设置是否显示换算单位,如显示要设置换算单位的单位格式和精度等 。 7. “公差”选项卡 “公差”选项卡用于设置尺寸公差的样式和尺寸偏差值。

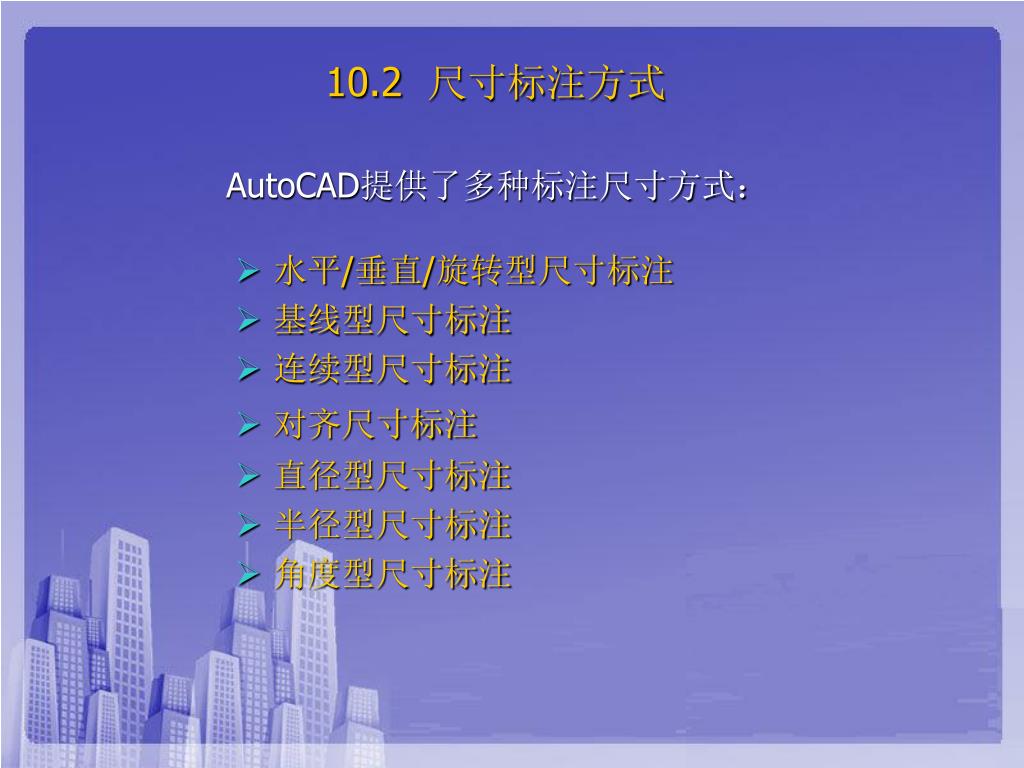

  8. 10.2 尺寸标注方式 AutoCAD提供了多种标注尺寸方式: • 水平/垂直/旋转型尺寸标注 • 基线型尺寸标注 • 连续型尺寸标注 • 对齐尺寸标注 • 直径型尺寸标注 • 半径型尺寸标注 • 角度型尺寸标注

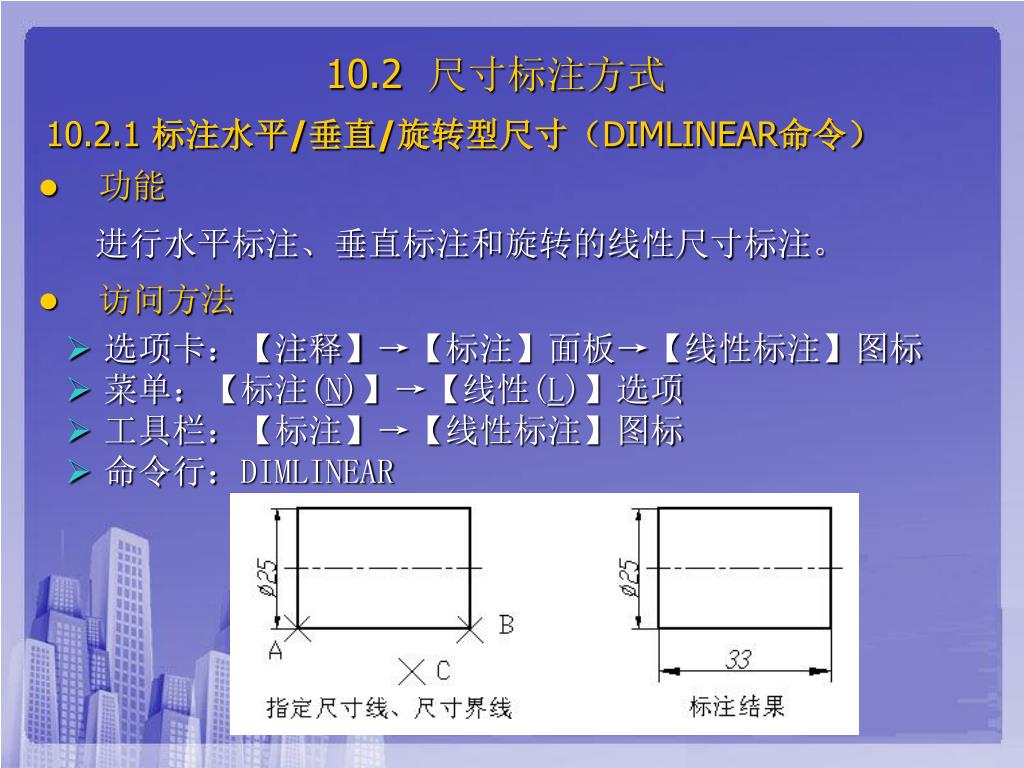

  9. 10.2 尺寸标注方式 10.2.1 标注水平/垂直/旋转型尺寸(DIMLINEAR命令) • 功能 进行水平标注、垂直标注和旋转的线性尺寸标注。 • 访问方法 • 选项卡:【注释】→【标注】面板→【线性标注】图标 • 菜单:【标注(N)】→【线性(L)】选项 • 工具栏:【标注】→【线性标注】图标 • 命令行:DIMLINEAR

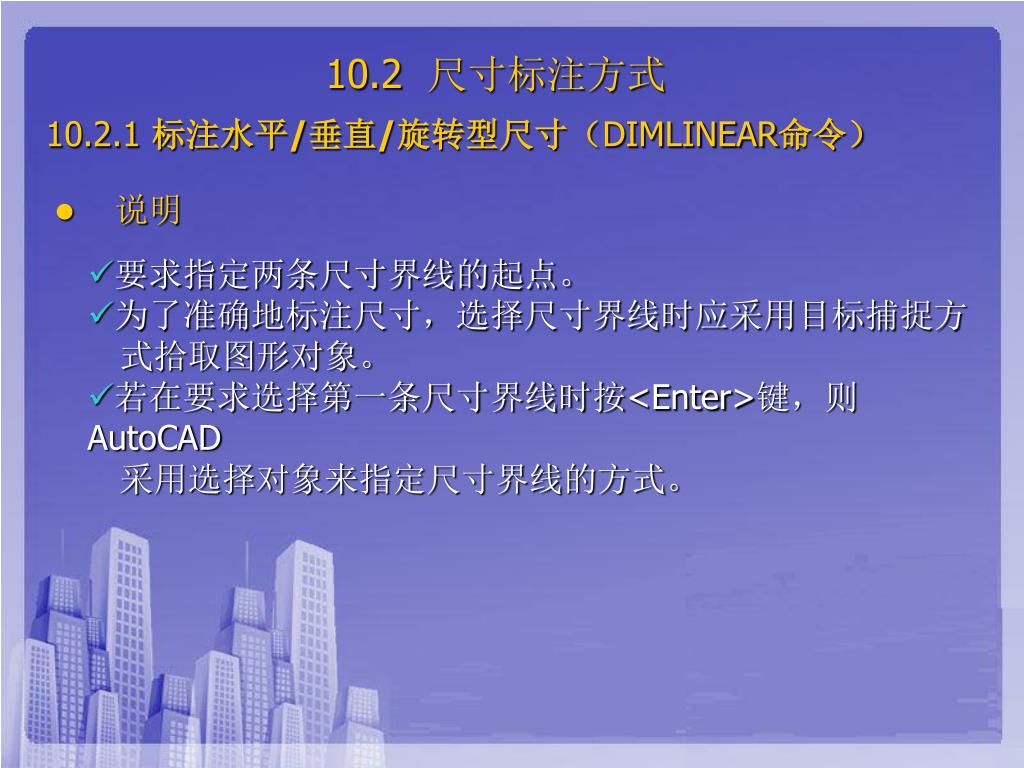

  10. 10.2 尺寸标注方式 10.2.1 标注水平/垂直/旋转型尺寸(DIMLINEAR命令) • 说明 • 要求指定两条尺寸界线的起点。 • 为了准确地标注尺寸,选择尺寸界线时应采用目标捕捉方 • 式拾取图形对象。 • 若在要求选择第一条尺寸界线时按<Enter>键,则AutoCAD • 采用选择对象来指定尺寸界线的方式。

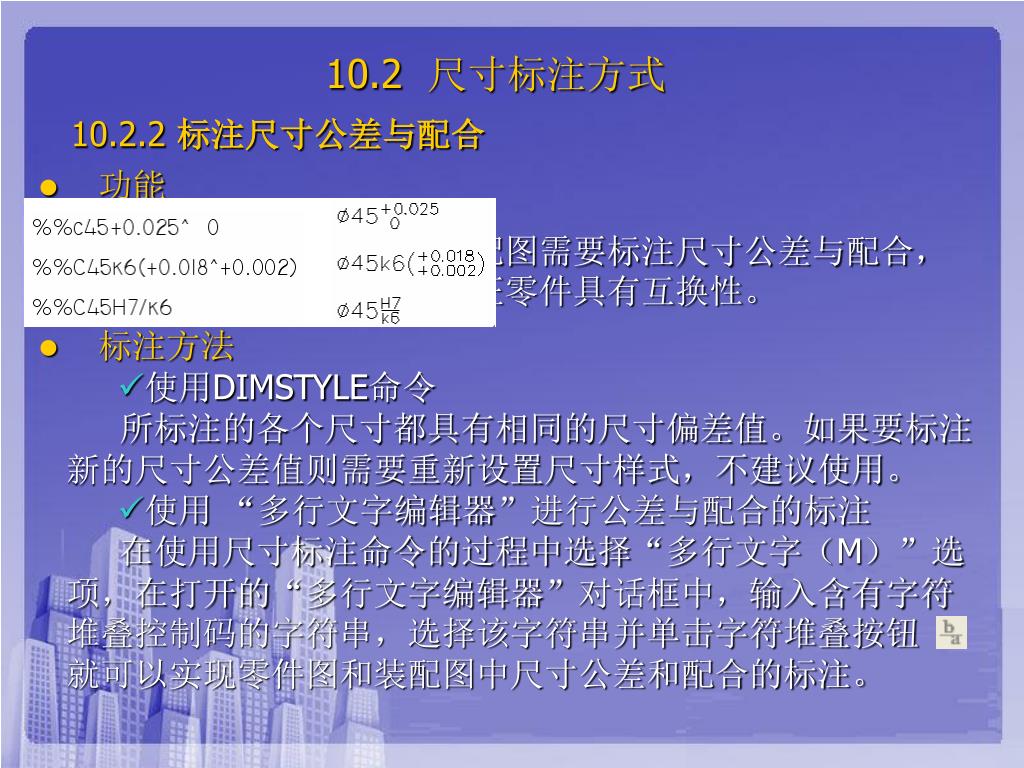

  11. 使用DIMSTYLE命令 • 所标注的各个尺寸都具有相同的尺寸偏差值。如果要标注新的尺寸公差值则需要重新设置尺寸样式,不建议使用。 • 使用 “多行文字编辑器”进行公差与配合的标注 • 在使用尺寸标注命令的过程中选择“多行文字(M)”选项,在打开的“多行文字编辑器”对话框中,输入含有字符堆叠控制码的字符串,选择该字符串并单击字符堆叠按钮 就可以实现零件图和装配图中尺寸公差和配合的标注。 10.2 尺寸标注方式 10.2.2 标注尺寸公差与配合 • 功能 在工程制图中零件图和装配图需要标注尺寸公差与配合,用来确定零件的精度,保证零件具有互换性。 • 标注方法

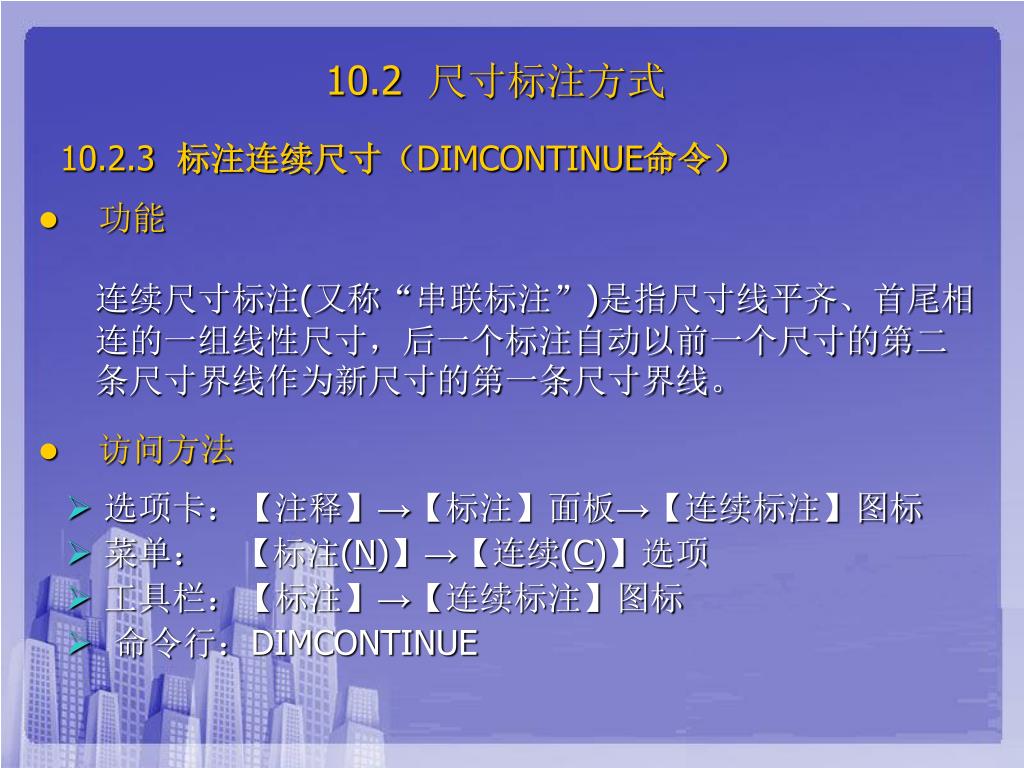

  12. 10.2 尺寸标注方式 10.2.3 标注连续尺寸(DIMCONTINUE命令) • 功能 连续尺寸标注(又称“串联标注”)是指尺寸线平齐、首尾相连的一组线性尺寸,后一个标注自动以前一个尺寸的第二条尺寸界线作为新尺寸的第一条尺寸界线。 • 访问方法 • 选项卡:【注释】→【标注】面板→【连续标注】图标 • 菜单: 【标注(N)】→【连续(C)】选项 • 工具栏:【标注】→【连续标注】图标 • 命令行:DIMCONTINUE

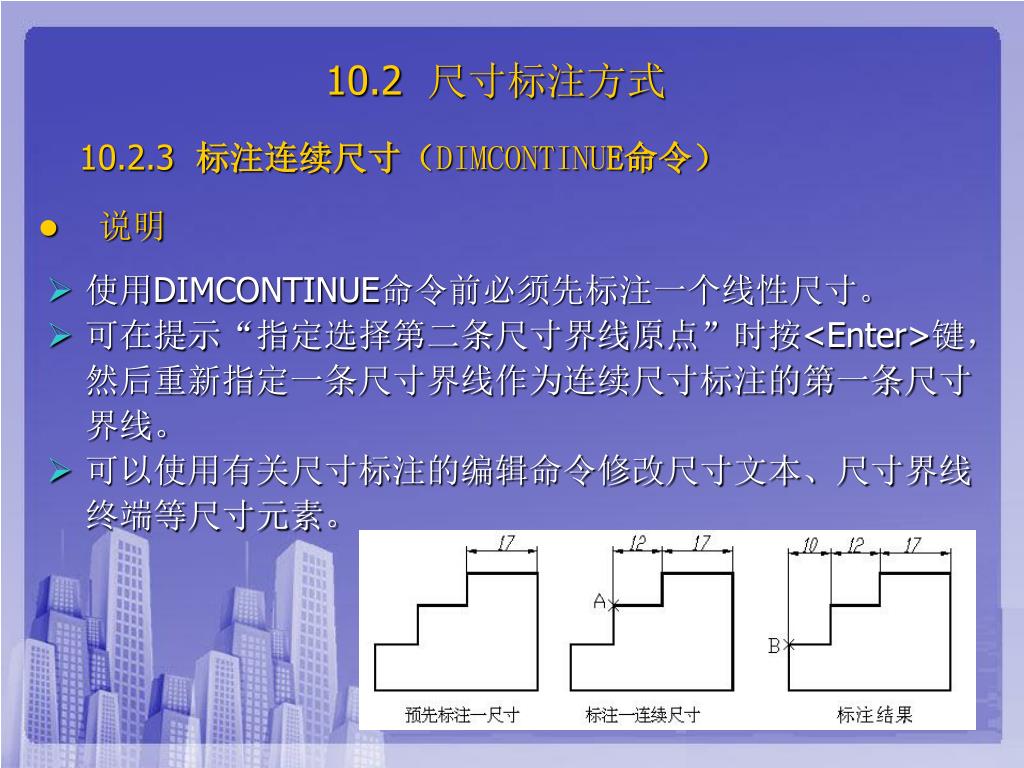

  13. 10.2 尺寸标注方式 10.2.3 标注连续尺寸(DIMCONTINUE命令) • 说明 • 使用DIMCONTINUE命令前必须先标注一个线性尺寸。 • 可在提示“指定选择第二条尺寸界线原点”时按<Enter>键,然后重新指定一条尺寸界线作为连续尺寸标注的第一条尺寸界线。 • 可以使用有关尺寸标注的编辑命令修改尺寸文本、尺寸界线终端等尺寸元素。

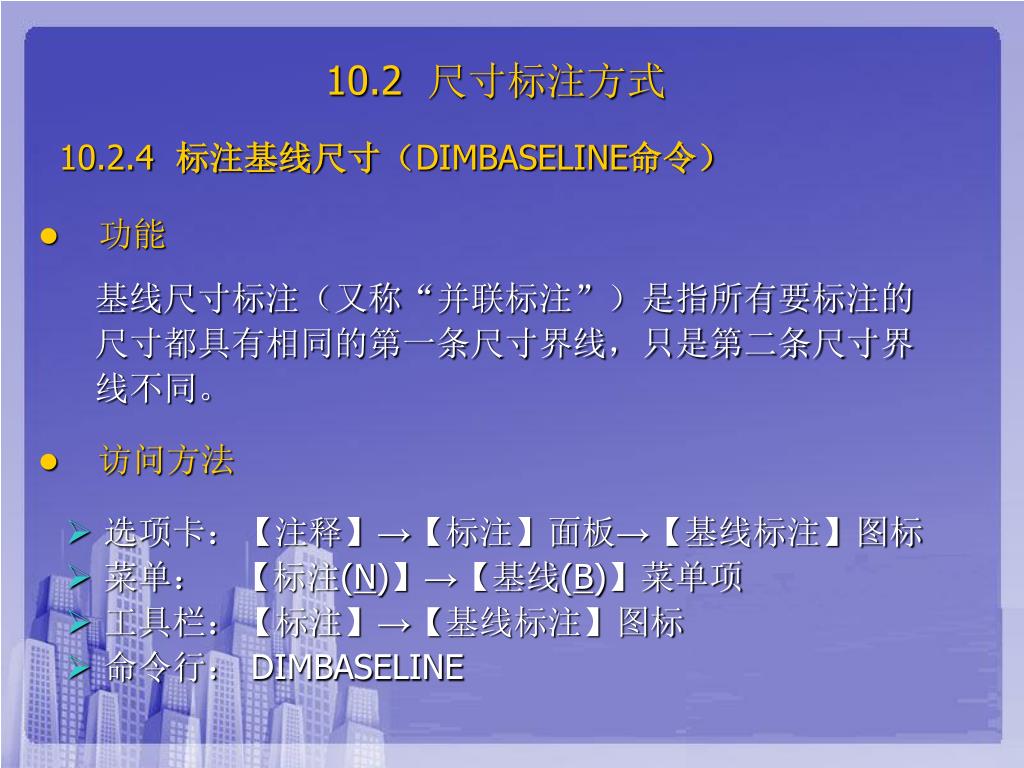

  14. 10.2 尺寸标注方式 10.2.4 标注基线尺寸(DIMBASELINE命令) • 功能 基线尺寸标注(又称“并联标注”)是指所有要标注的尺寸都具有相同的第一条尺寸界线,只是第二条尺寸界线不同。 • 访问方法 • 选项卡:【注释】→【标注】面板→【基线标注】图标 • 菜单: 【标注(N)】→【基线(B)】菜单项 • 工具栏:【标注】→【基线标注】图标 • 命令行: DIMBASELINE

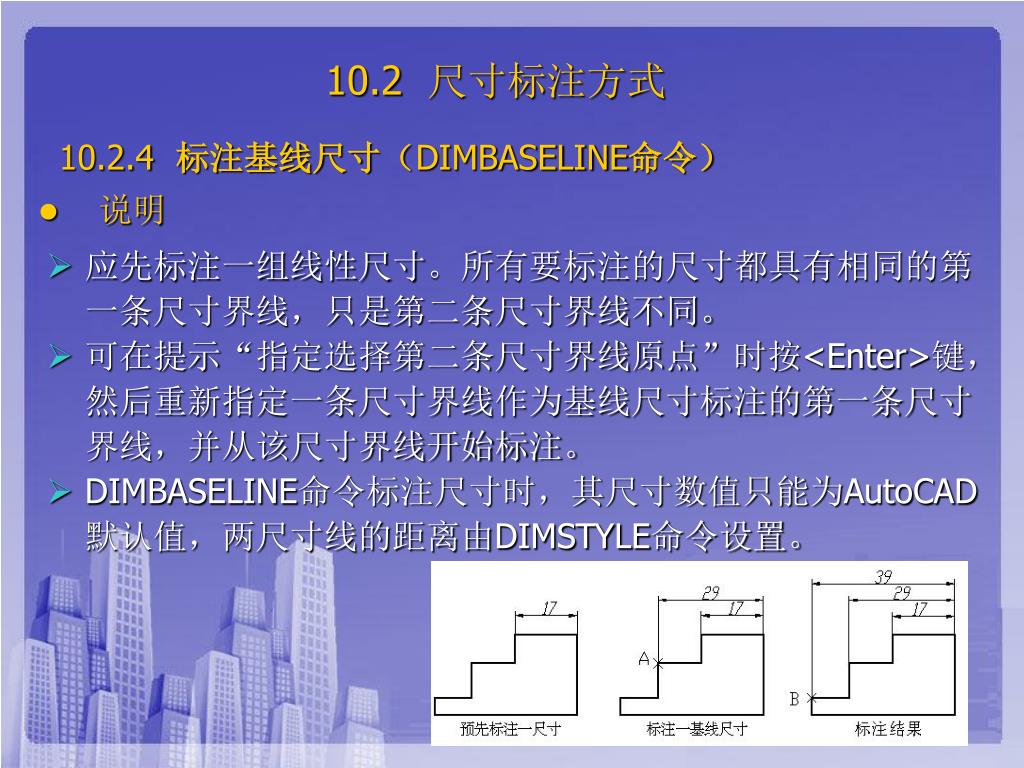

  15. 10.2 尺寸标注方式 10.2.4 标注基线尺寸(DIMBASELINE命令) • 说明 • 应先标注一组线性尺寸。所有要标注的尺寸都具有相同的第一条尺寸界线,只是第二条尺寸界线不同。 • 可在提示“指定选择第二条尺寸界线原点”时按<Enter>键,然后重新指定一条尺寸界线作为基线尺寸标注的第一条尺寸界线,并从该尺寸界线开始标注。 • DIMBASELINE命令标注尺寸时,其尺寸数值只能为AutoCAD默认值,两尺寸线的距离由DIMSTYLE命令设置。

  16. 10.2 尺寸标注方式 10.2.5 标注对齐尺寸(DIMALIGNED命令) • 功能 用于标注尺寸线与两个尺寸界线起点连线平行的尺寸。 • 访问方法 • 选项卡:【注释】→【标注】面板→【对齐标注】图标 • 菜单:【标注(N)】→【对齐(G)】选项 • 工具栏:【标注】→【对齐标注】图标 • 命令行:DIMALIGNED

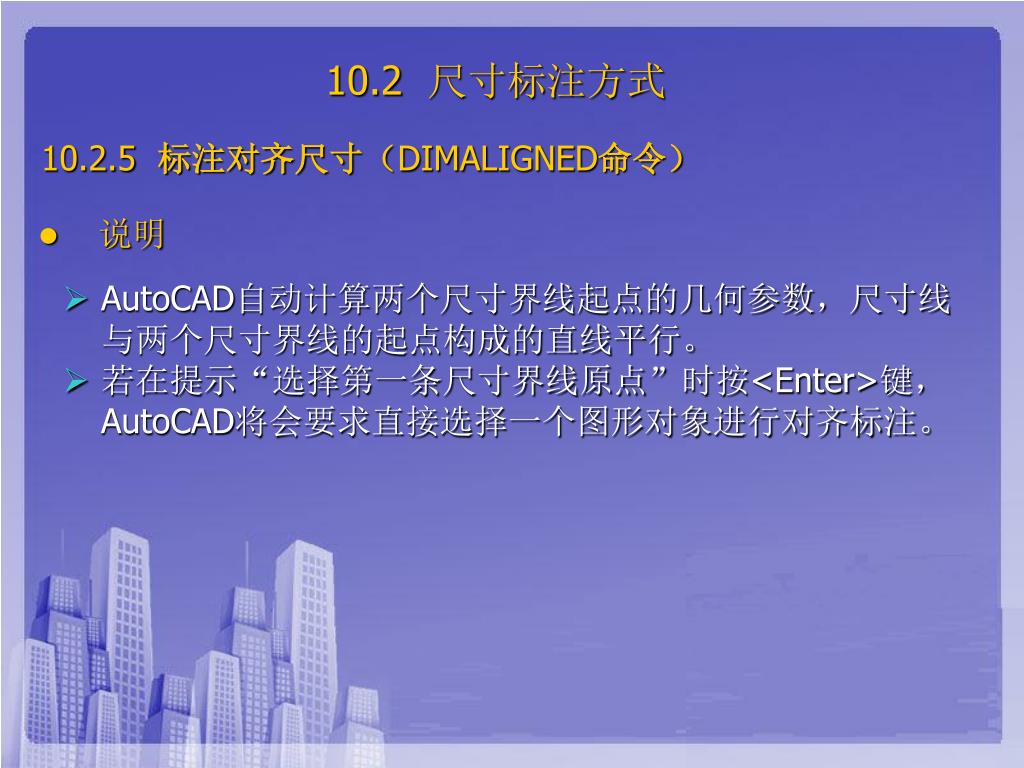

  17. 10.2 尺寸标注方式 10.2.5 标注对齐尺寸(DIMALIGNED命令) • 说明 • AutoCAD自动计算两个尺寸界线起点的几何参数,尺寸线与两个尺寸界线的起点构成的直线平行。 • 若在提示“选择第一条尺寸界线原点”时按<Enter>键,AutoCAD将会要求直接选择一个图形对象进行对齐标注。

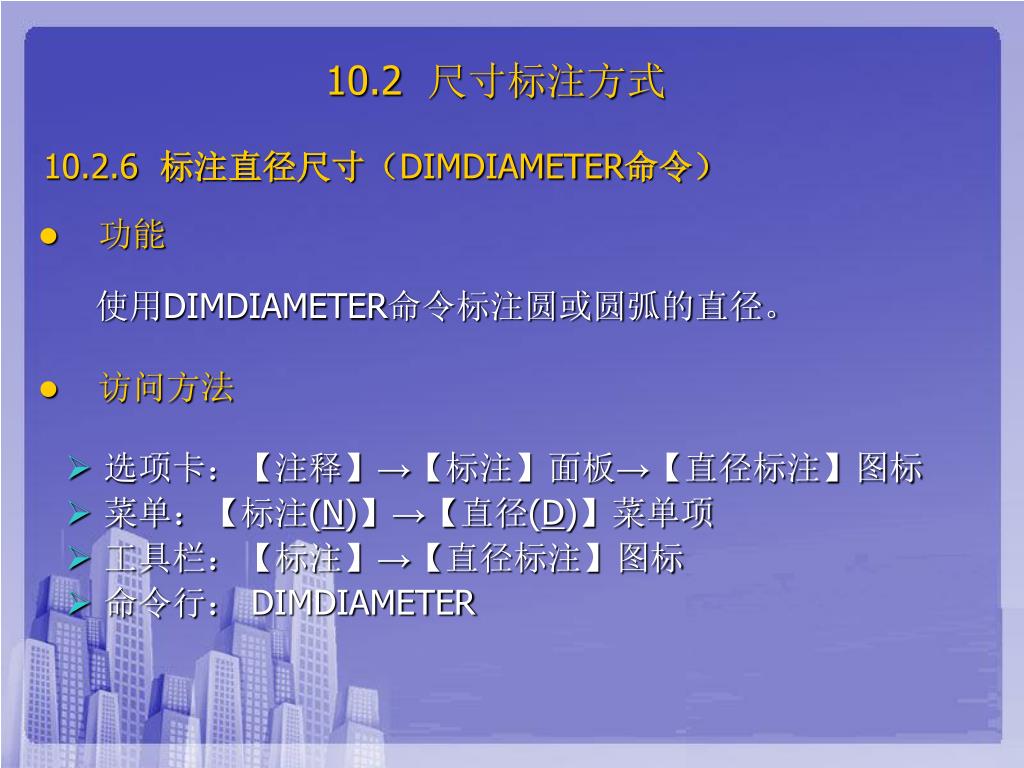

  18. 10.2 尺寸标注方式 10.2.6 标注直径尺寸(DIMDIAMETER命令) • 功能 使用DIMDIAMETER命令标注圆或圆弧的直径。 • 访问方法 • 选项卡:【注释】→【标注】面板→【直径标注】图标 • 菜单:【标注(N)】→【直径(D)】菜单项 • 工具栏:【标注】→【直径标注】图标 • 命令行: DIMDIAMETER

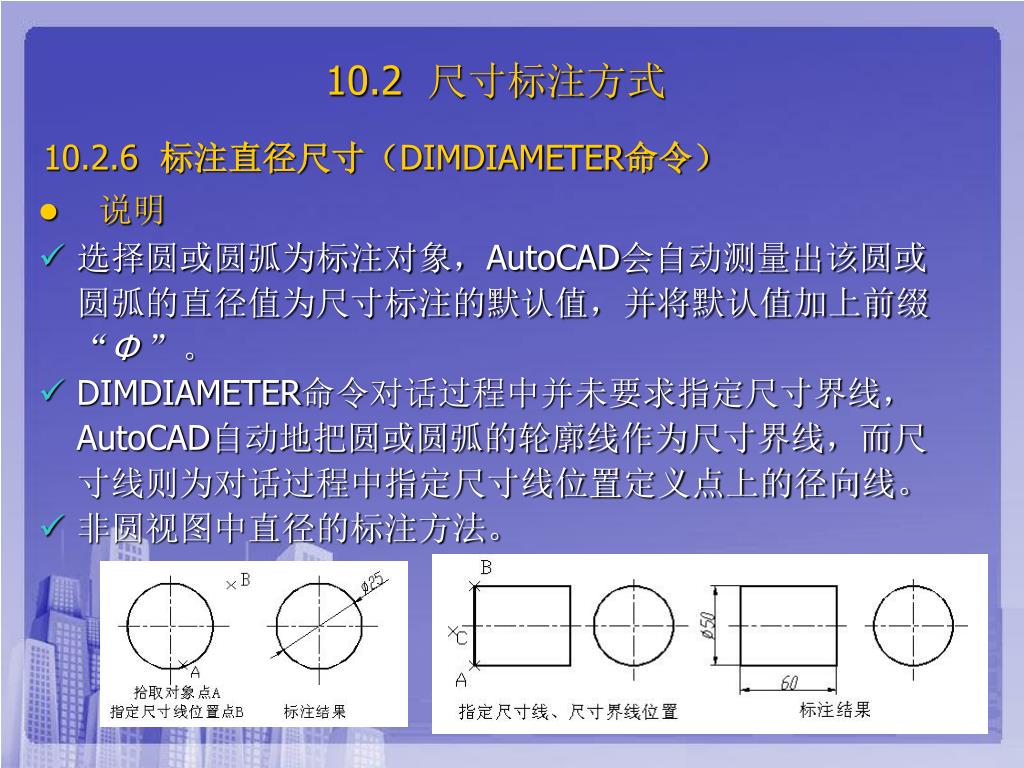

  19. 10.2 尺寸标注方式 10.2.6 标注直径尺寸(DIMDIAMETER命令) • 说明 • 选择圆或圆弧为标注对象,AutoCAD会自动测量出该圆或圆弧的直径值为尺寸标注的默认值,并将默认值加上前缀“Ф”。 • DIMDIAMETER命令对话过程中并未要求指定尺寸界线,AutoCAD自动地把圆或圆弧的轮廓线作为尺寸界线,而尺寸线则为对话过程中指定尺寸线位置定义点上的径向线。 • 非圆视图中直径的标注方法。

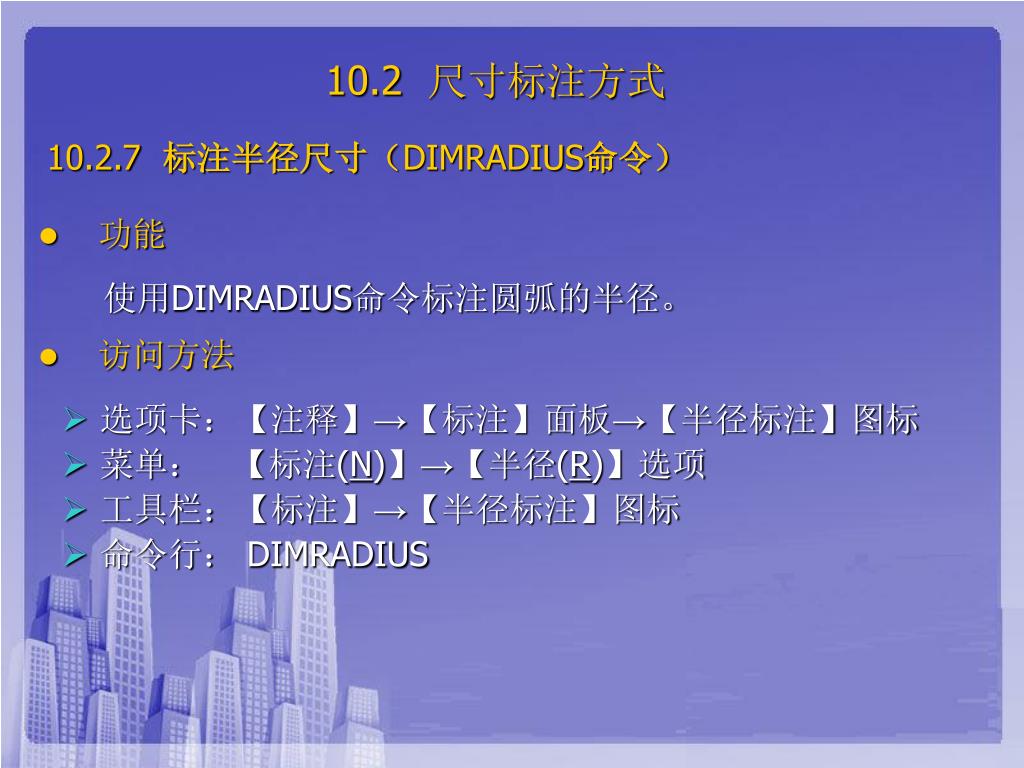

  20. 10.2 尺寸标注方式 10.2.7 标注半径尺寸(DIMRADIUS命令) • 功能 使用DIMRADIUS命令标注圆弧的半径。 • 访问方法 • 选项卡:【注释】→【标注】面板→【半径标注】图标 • 菜单: 【标注(N)】→【半径(R)】选项 • 工具栏:【标注】→【半径标注】图标 • 命令行: DIMRADIUS

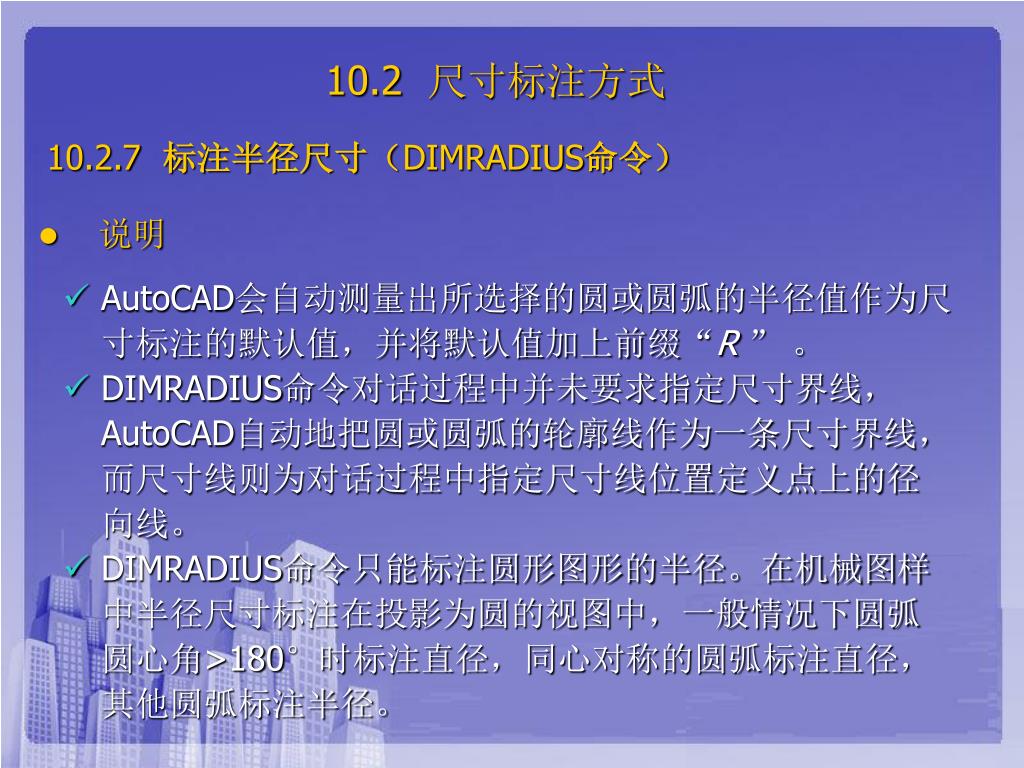

  21. 10.2 尺寸标注方式 10.2.7 标注半径尺寸(DIMRADIUS命令) • 说明 • AutoCAD会自动测量出所选择的圆或圆弧的半径值作为尺寸标注的默认值,并将默认值加上前缀“R ”。 • DIMRADIUS命令对话过程中并未要求指定尺寸界线,AutoCAD自动地把圆或圆弧的轮廓线作为一条尺寸界线,而尺寸线则为对话过程中指定尺寸线位置定义点上的径向线。 • DIMRADIUS命令只能标注圆形图形的半径。在机械图样中半径尺寸标注在投影为圆的视图中,一般情况下圆弧圆心角>180°时标注直径,同心对称的圆弧标注直径,其他圆弧标注半径。

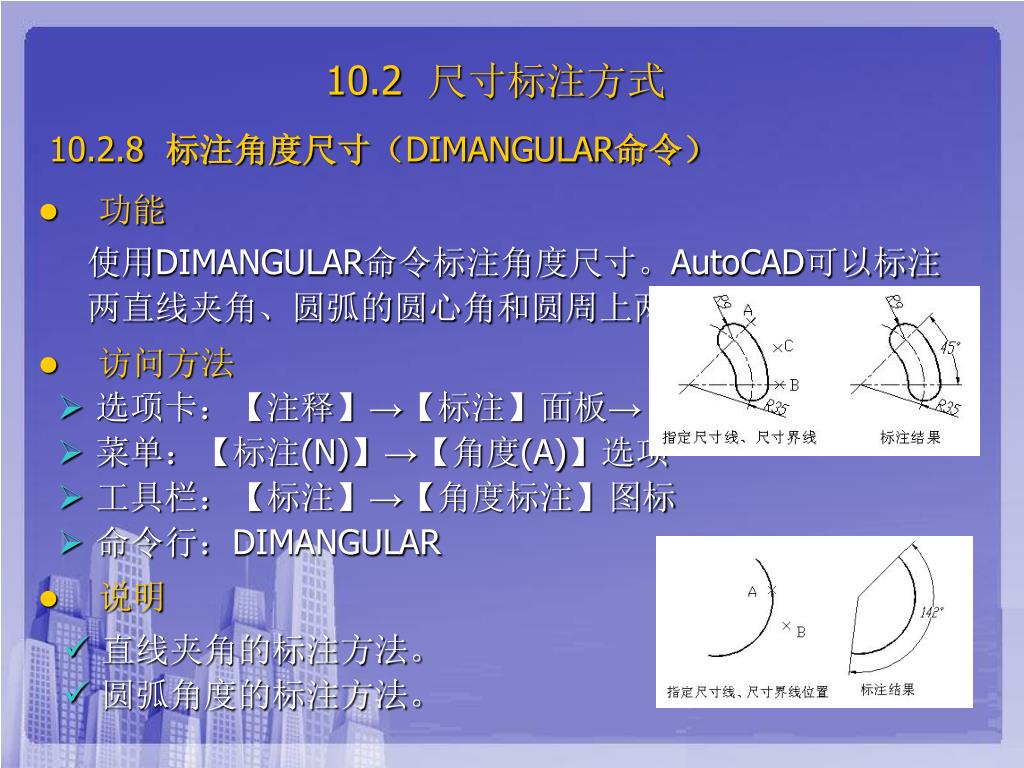

  22. 10.2 尺寸标注方式 10.2.8 标注角度尺寸(DIMANGULAR命令) • 功能 使用DIMANGULAR命令标注角度尺寸。AutoCAD可以标注两直线夹角、圆弧的圆心角和圆周上两点间的圆心角。 • 访问方法 • 选项卡:【注释】→【标注】面板→【角度标注】图标 • 菜单:【标注(N)】→【角度(A)】选项 • 工具栏:【标注】→【角度标注】图标 • 命令行:DIMANGULAR • 说明 • 直线夹角的标注方法。 • 圆弧角度的标注方法。

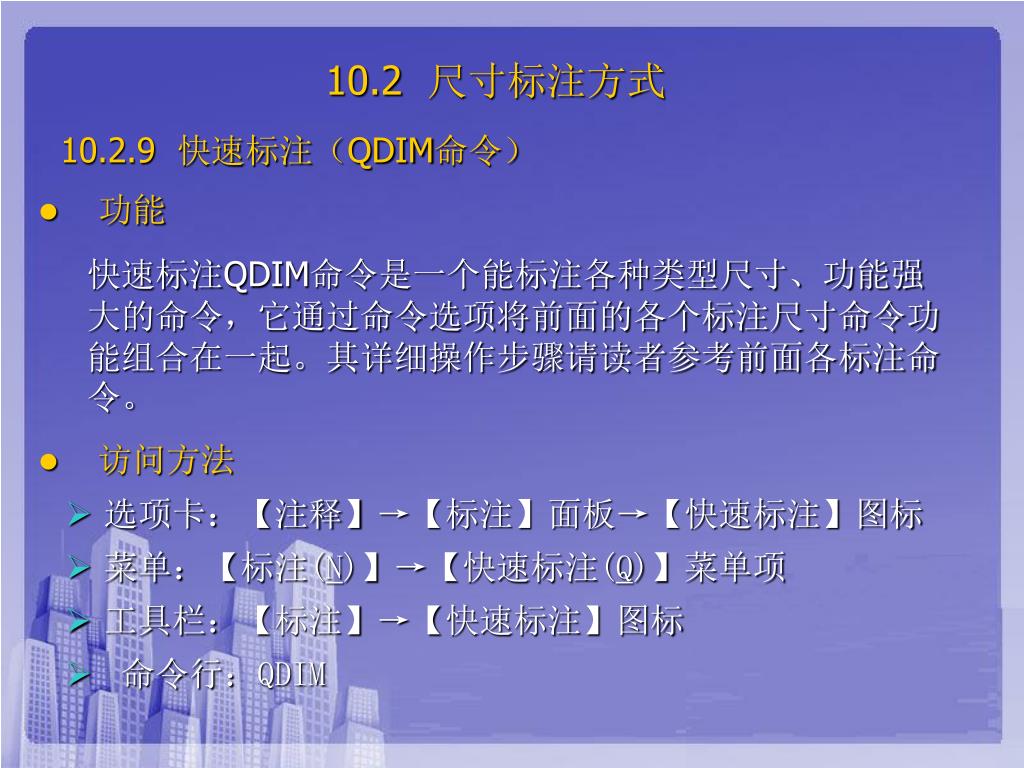

  23. 10.2 尺寸标注方式 10.2.9 快速标注(QDIM命令) • 功能 快速标注QDIM命令是一个能标注各种类型尺寸、功能强大的命令,它通过命令选项将前面的各个标注尺寸命令功能组合在一起。其详细操作步骤请读者参考前面各标注命令。 • 访问方法 • 选项卡:【注释】→【标注】面板→【快速标注】图标 • 菜单:【标注(N)】→【快速标注(Q)】菜单项 • 工具栏:【标注】→【快速标注】图标 • 命令行:QDIM

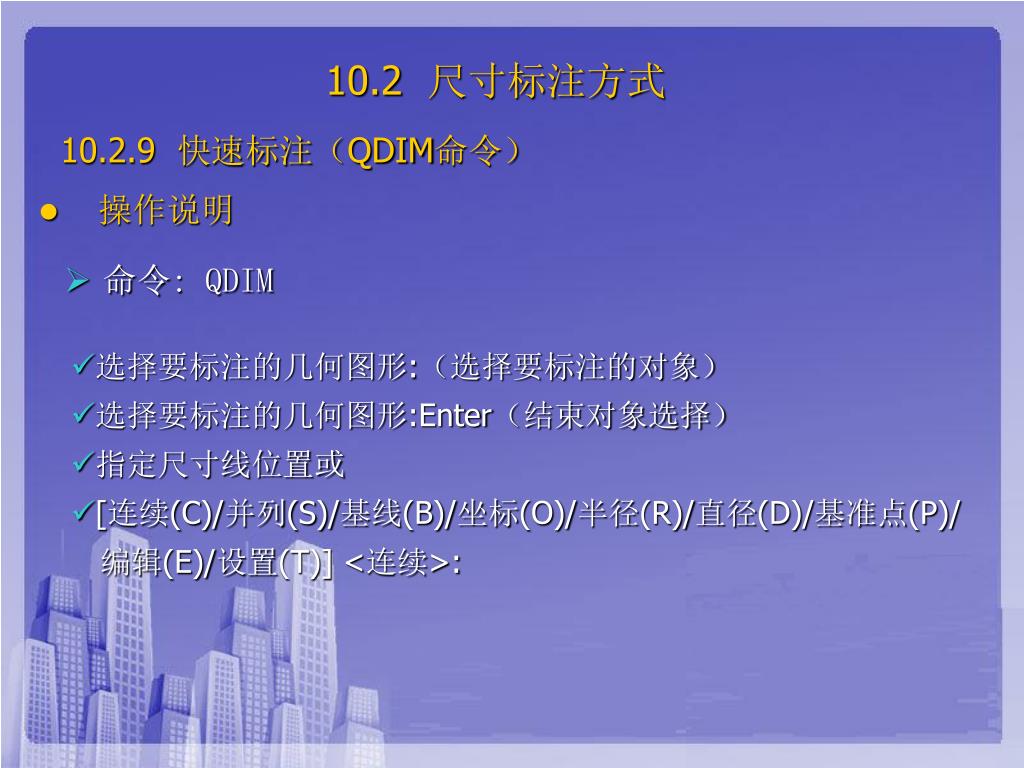

  24. 10.2 尺寸标注方式 10.2.9 快速标注(QDIM命令) • 操作说明 • 命令: QDIM • 选择要标注的几何图形:(选择要标注的对象) • 选择要标注的几何图形:Enter(结束对象选择) • 指定尺寸线位置或 • [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/ • 编辑(E)/设置(T)] <连续>:

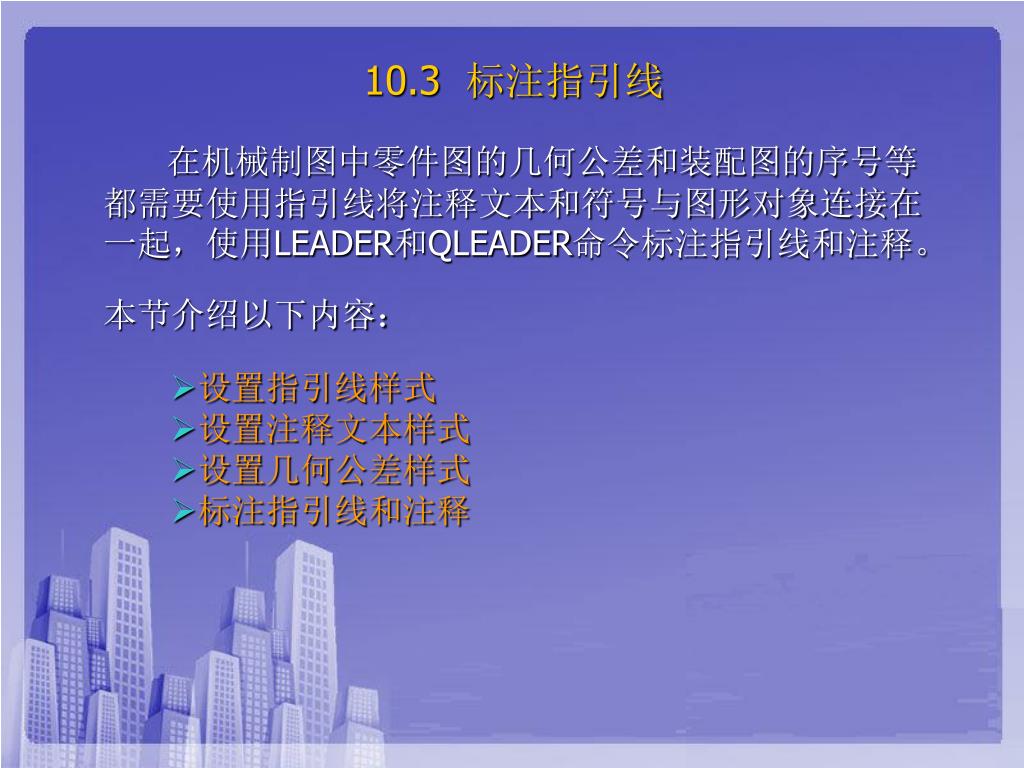

  25. 10.3 标注指引线 在机械制图中零件图的几何公差和装配图的序号等都需要使用指引线将注释文本和符号与图形对象连接在一起,使用LEADER和QLEADER命令标注指引线和注释。 本节介绍以下内容: • 设置指引线样式 • 设置注释文本样式 • 设置几何公差样式 • 标注指引线和注释

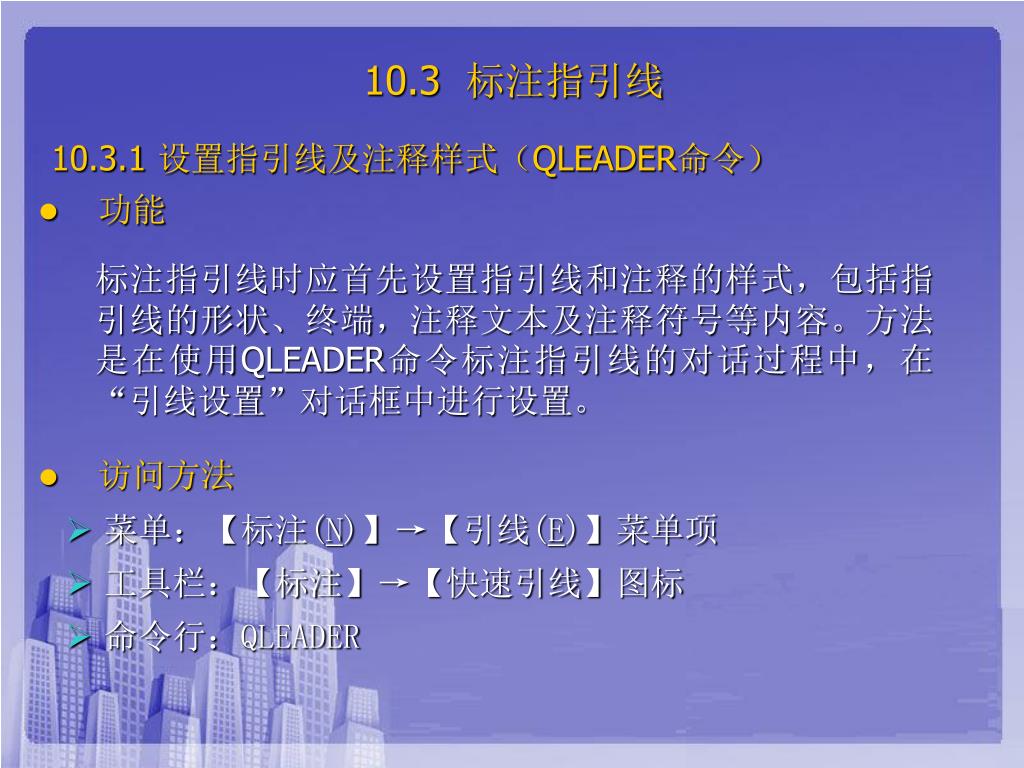

  26. 10.3 标注指引线 10.3.1 设置指引线及注释样式(QLEADER命令) • 功能 标注指引线时应首先设置指引线和注释的样式,包括指引线的形状、终端,注释文本及注释符号等内容。方法是在使用QLEADER命令标注指引线的对话过程中,在“引线设置”对话框中进行设置。 • 访问方法 • 菜单:【标注(N)】→【引线(E)】菜单项 • 工具栏:【标注】→【快速引线】图标 • 命令行:QLEADER

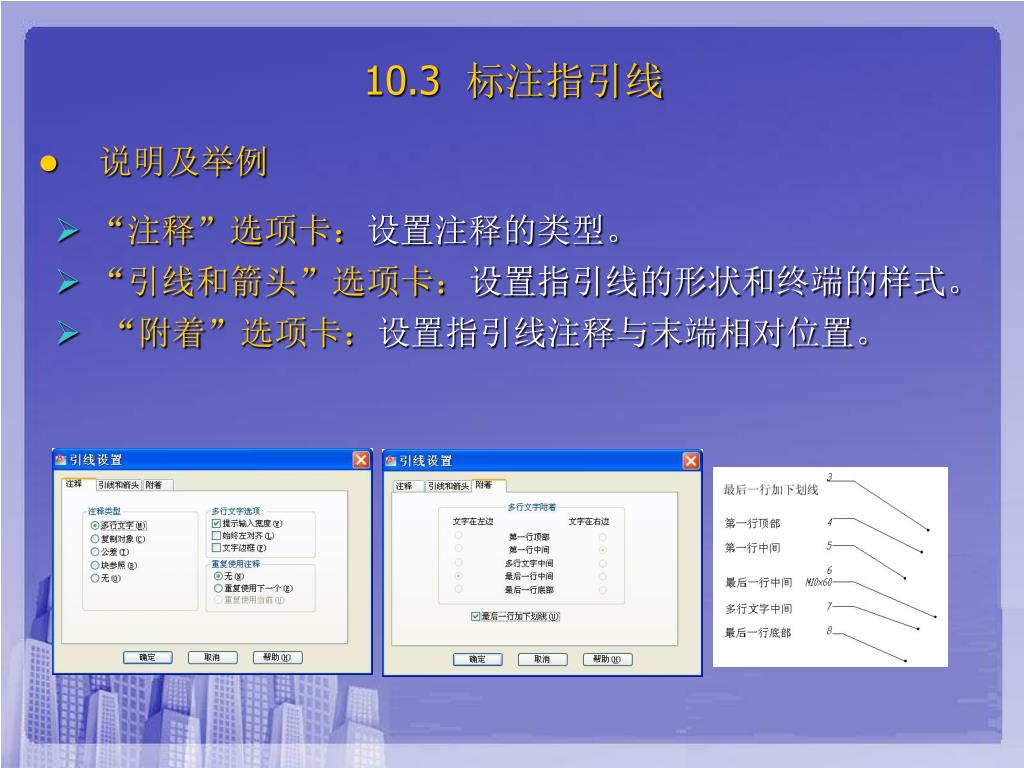

  27. 10.3 标注指引线 • 说明及举例 • “注释”选项卡:设置注释的类型。 • “引线和箭头”选项卡:设置指引线的形状和终端的样式。 • “附着”选项卡:设置指引线注释与末端相对位置。

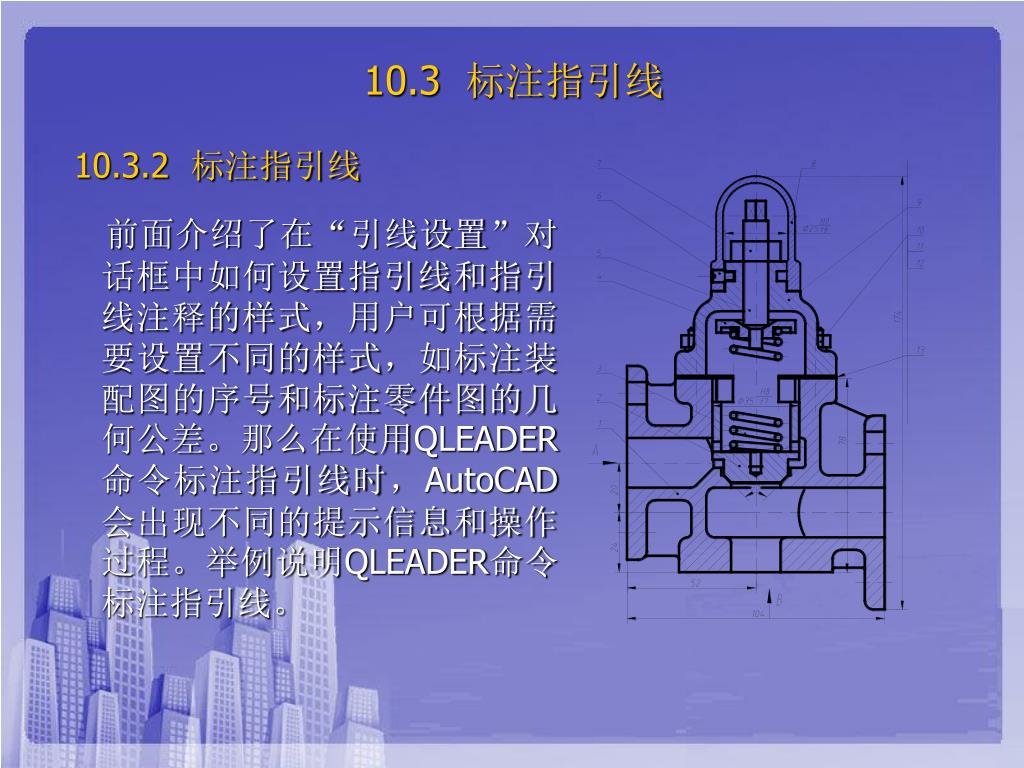

  28. 10.3 标注指引线 10.3.2 标注指引线 前面介绍了在“引线设置”对话框中如何设置指引线和指引线注释的样式,用户可根据需要设置不同的样式,如标注装配图的序号和标注零件图的几何公差。那么在使用QLEADER命令标注指引线时,AutoCAD会出现不同的提示信息和操作过程。举例说明QLEADER命令标注指引线。

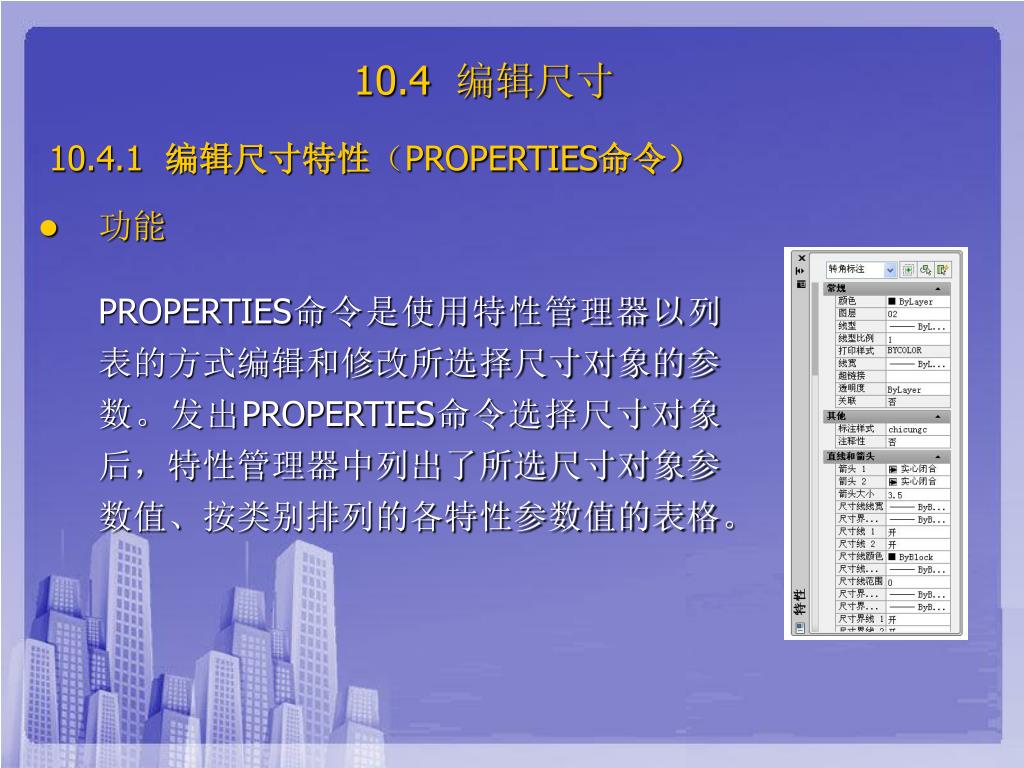

  29. 10.4 编辑尺寸 10.4.1 编辑尺寸特性(PROPERTIES命令) • 功能 PROPERTIES命令是使用特性管理器以列表的方式编辑和修改所选择尺寸对象的参数。发出PROPERTIES命令选择尺寸对象后,特性管理器中列出了所选尺寸对象参数值、按类别排列的各特性参数值的表格。

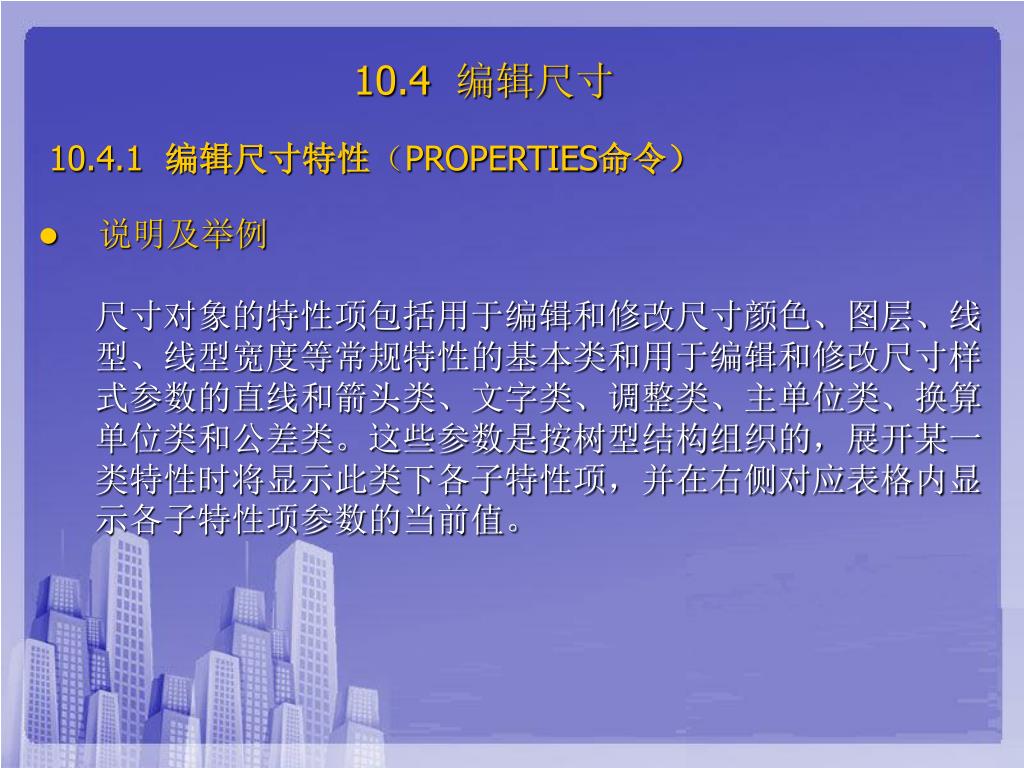

  30. 10.4 编辑尺寸 10.4.1 编辑尺寸特性(PROPERTIES命令) • 说明及举例 尺寸对象的特性项包括用于编辑和修改尺寸颜色、图层、线型、线型宽度等常规特性的基本类和用于编辑和修改尺寸样式参数的直线和箭头类、文字类、调整类、主单位类、换算单位类和公差类。这些参数是按树型结构组织的,展开某一类特性时将显示此类下各子特性项,并在右侧对应表格内显示各子特性项参数的当前值。

  31. 10.4 编辑尺寸 10.4.1 编辑尺寸特性(PROPERTIES命令) • 编辑和修改的方法 直接修改参数值 通过下拉列表框修改 通过对话框修改

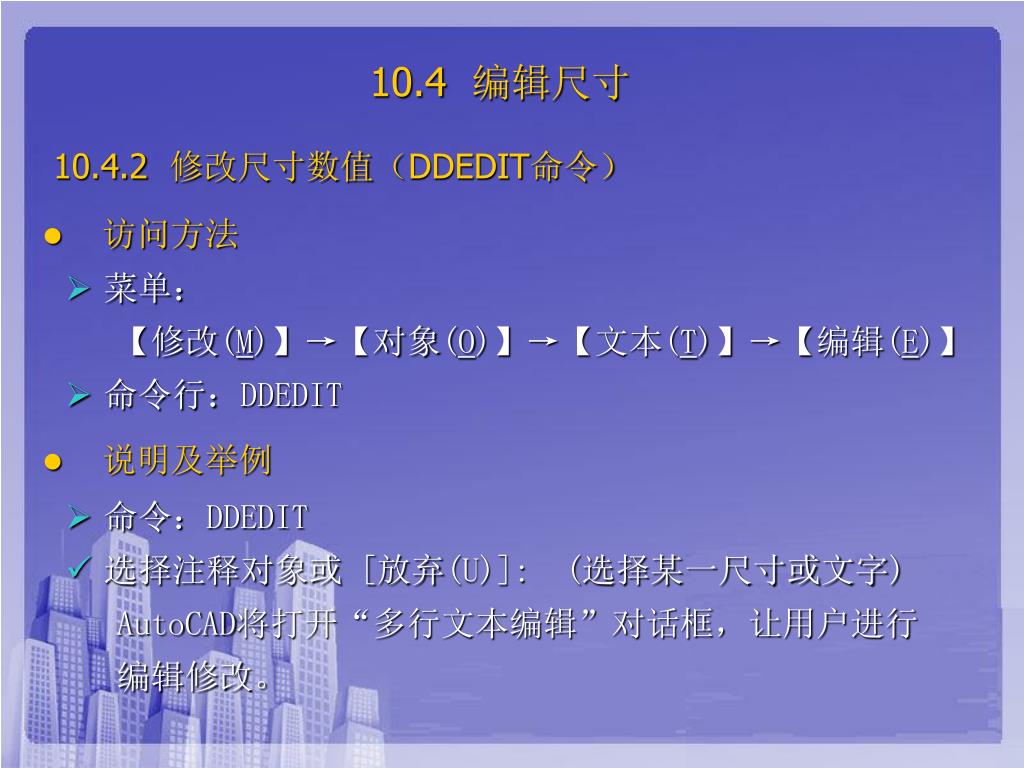

  32. 10.4 编辑尺寸 10.4.2 修改尺寸数值(DDEDIT命令) • 访问方法 • 菜单: • 【修改(M)】→【对象(O)】→【文本(T)】→【编辑(E)】 • 命令行:DDEDIT • 说明及举例 • 命令:DDEDIT • 选择注释对象或 [放弃(U)]: (选择某一尺寸或文字) AutoCAD将打开“多行文本编辑”对话框,让用户进行 编辑修改。

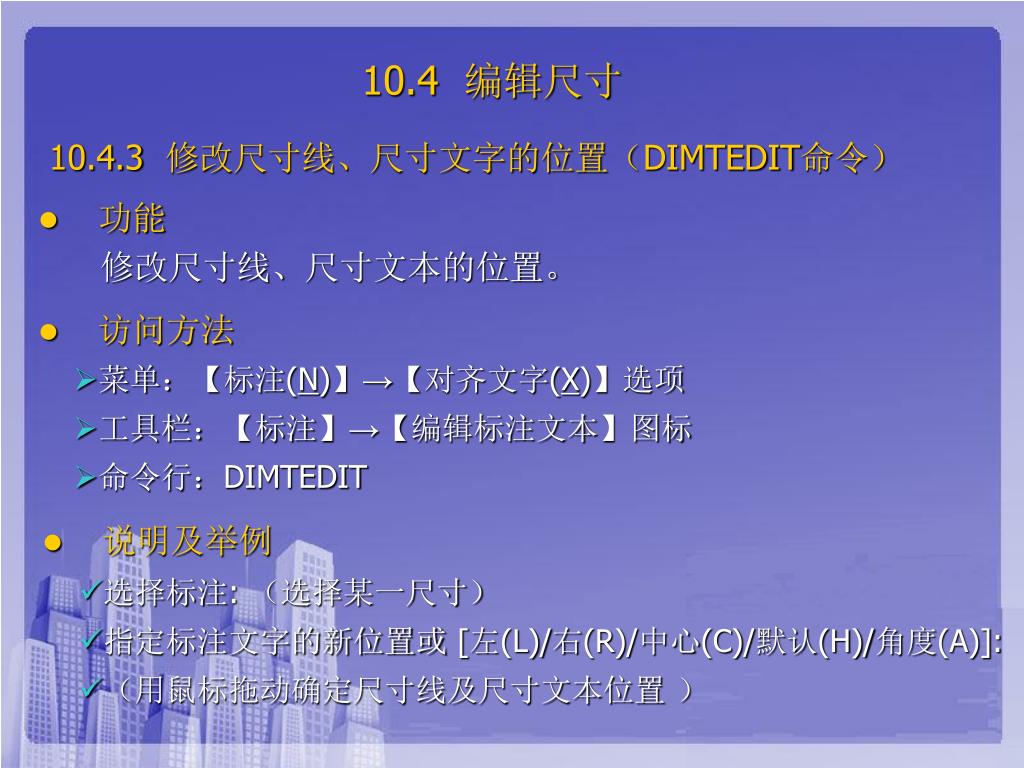

  33. 10.4 编辑尺寸 10.4.3 修改尺寸线、尺寸文字的位置(DIMTEDIT命令) • 功能 修改尺寸线、尺寸文本的位置。 • 访问方法 • 菜单:【标注(N)】→【对齐文字(X)】选项 • 工具栏:【标注】→【编辑标注文本】图标 • 命令行:DIMTEDIT • 说明及举例 • 选择标注: (选择某一尺寸) • 指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]: • (用鼠标拖动确定尺寸线及尺寸文本位置 )

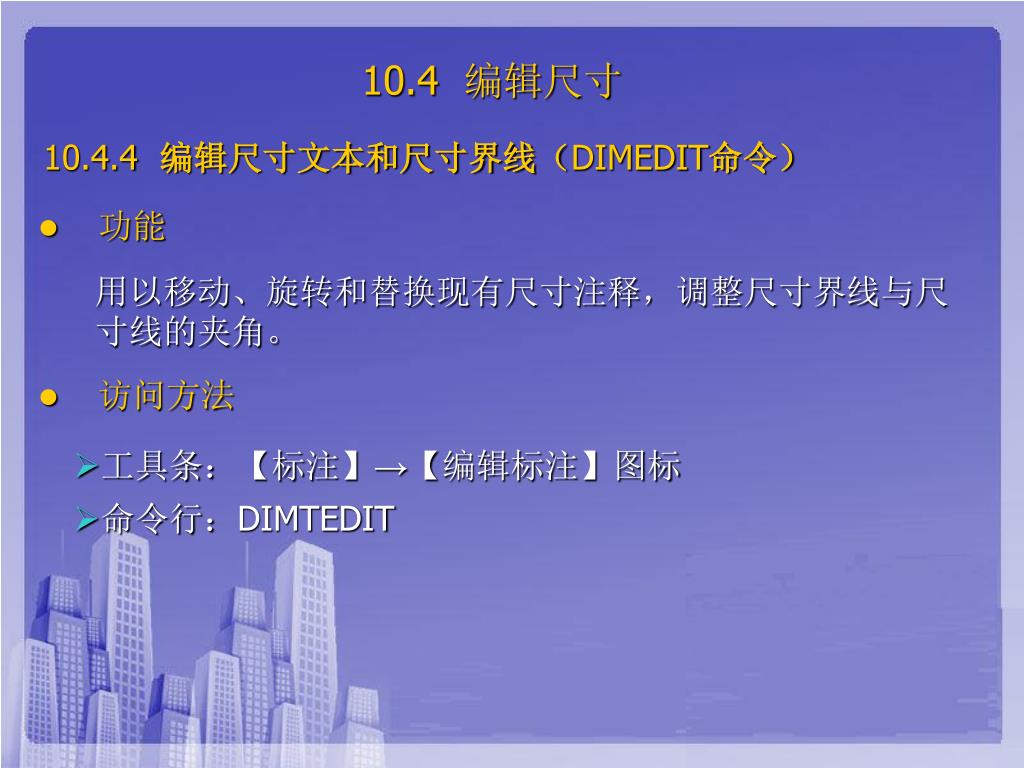

  34. 10.4 编辑尺寸 10.4.4 编辑尺寸文本和尺寸界线(DIMEDIT命令) • 功能 用以移动、旋转和替换现有尺寸注释,调整尺寸界线与尺寸线的夹角。 • 访问方法 • 工具条:【标注】→【编辑标注】图标 • 命令行:DIMTEDIT

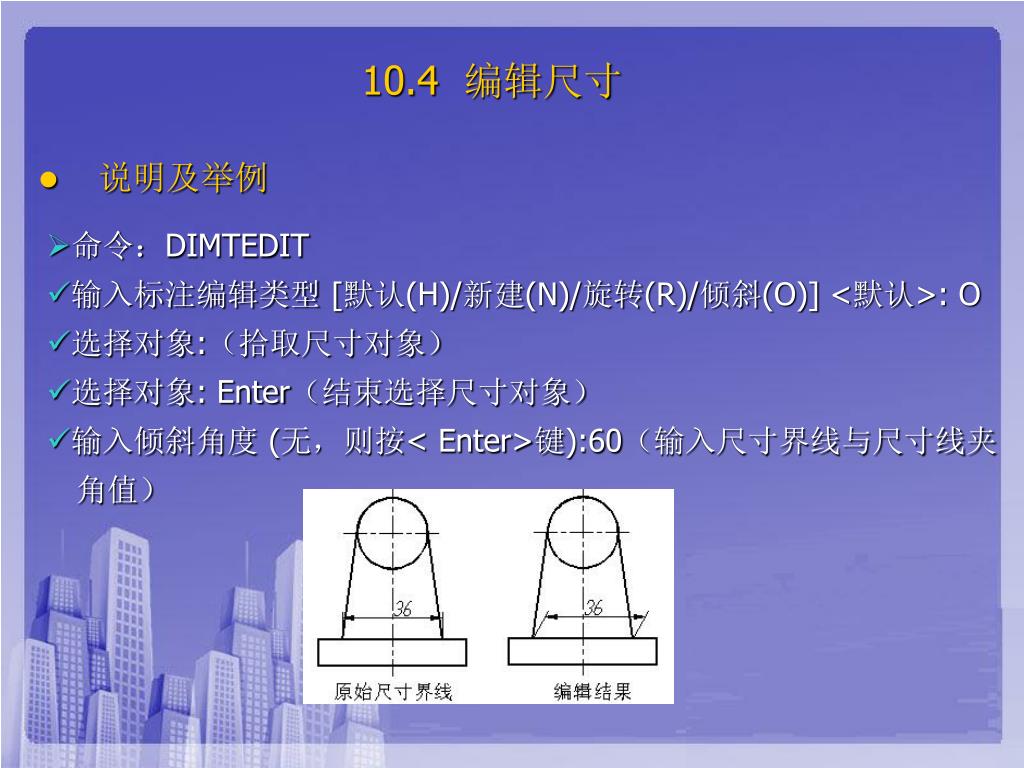

  35. 10.4 编辑尺寸 • 说明及举例 • 命令:DIMTEDIT • 输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>: O • 选择对象:(拾取尺寸对象) • 选择对象: Enter(结束选择尺寸对象) • 输入倾斜角度 (无,则按<Enter>键):60(输入尺寸界线与尺寸线夹 • 角值)

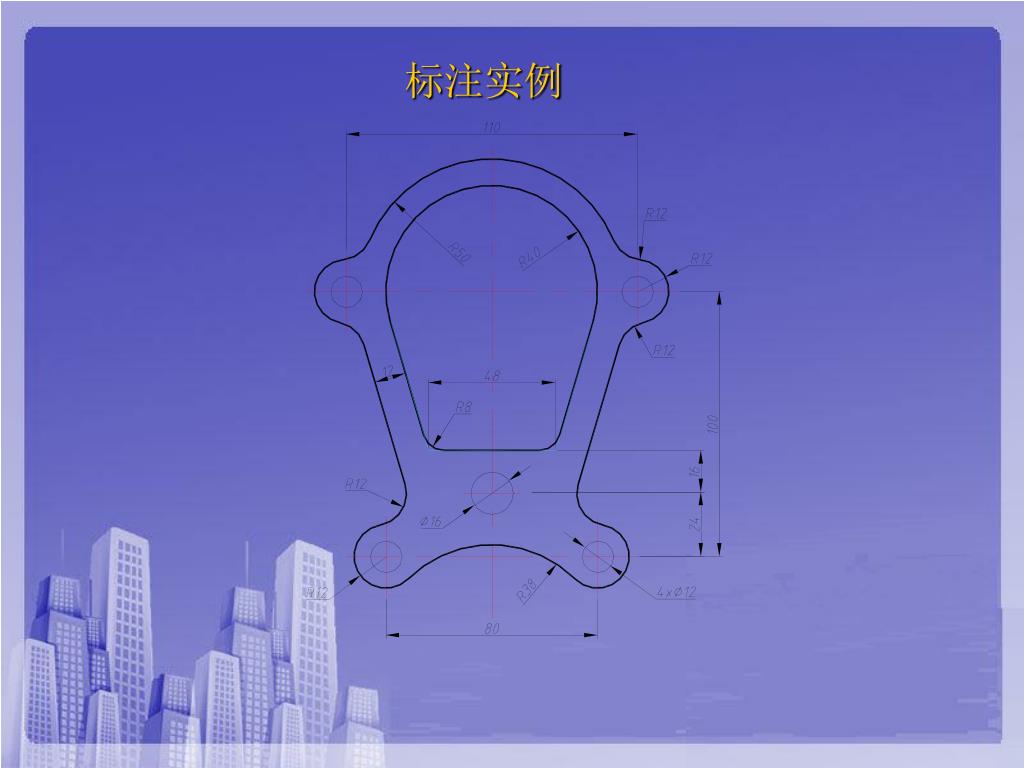

  36. 标注实例
