钢结构工程施工技术 专题 讲座

1. 钢结构工程施工技术专题讲座

2. 内容概要 • 概述 • 验收标准及其使用 • 钢材及其选择 • 焊接工程 • 高强度螺栓连接工程 • 轻钢、住宅钢结构及高层钢结构 • 空间及索膜结构 • 压型钢板工程 • 涂装工程

3. 第一部分 概述

4. 钢结构发展的现状 • 结构的优越性 • 坚实的物质基础 • 良好的技术经济政策环境 • 广阔的市场环境

5. 建筑业10项新技术之一 • 钢结构详图设计CAD与CAM制造技术 • 钢结构施工安装技术 • 钢与混凝土组合结构技术 • 预应力钢结构及索膜结构技术 • 钢结构防火、防腐技术

6. 工程建设标准体系 • 《建筑法》 • 行政管理条例 • 《工程建设标准强制性条文》 • 工程建设强制性国家标准 • 行业标准 • 协会标准 • 企业标准

7. 第二部分 验收标准及其使用

8. 新验收标准及其特点 • 适合市场经济条件完整的标准体系 • 删除工艺和评优的内容 • 增加和强调检验批的验收 • 明确有关安全和功能及外观检验内容 • 明确强制性条文 • 抽样方案

9. 主要内容 • 总则 • 术语、符号 • 基本规定 • 进场验收 • 分项工程检验批验收 • 分部工程竣工验收

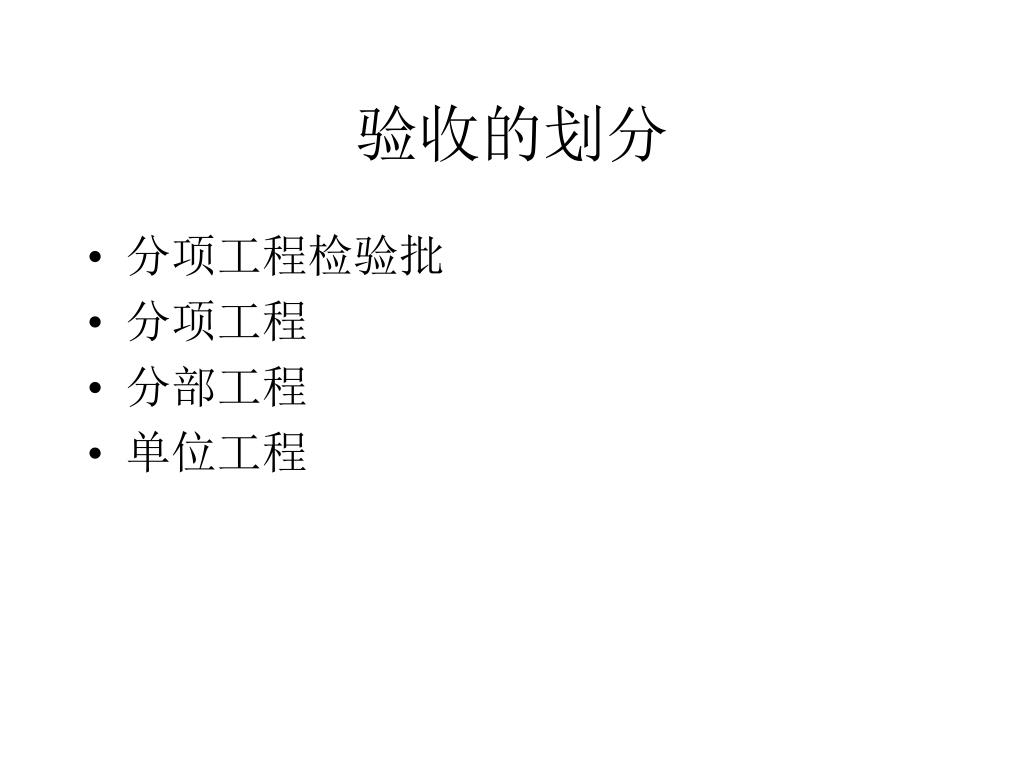

10. 验收的划分 • 分项工程检验批 • 分项工程 • 分部工程 • 单位工程

11. 检验批的划分原则 • 安装阶段的单层结构 • 安装阶段的多层或高层结构 • 安装阶段的复杂结构 • 制作阶段的分项工程 • 原材料进场 • 压型钢板工程

12. 验收的基本规定 • 验收的概念 • 检验批的验收 • 主控项目 • 一般项目 • 有关安全、功能的检验及见证检验 • 有关观感质量检验 • 验收的程序和组织

13. 不合格项的处理 • 返工或更换 • 检测鉴定 • 原设计单位核算 • 返修或加固 • 严禁验收

14. 第三部分 钢材及其选择

15. 结构用钢的种类 • 碳素结构钢--Q235 • 低合金高强度结构钢—Q345 Q390 Q420 • 一般工程用铸造碳钢件—ZG系列 • 厚度方向性能钢板—Z15 Z25 Z35 • 焊接结构用耐候钢 • 可靠根据时，可采用其他牌号的钢材 • 进口钢材

16. 钢材的性能 • 足够的强度—σy、 σb、 σb/ σy ≥1.2 • 良好的塑性—伸长率（≥20%） • 可靠的韧性—冲击功(≥34J) • 好的可加工性—冷弯性能(180度) • 可焊性--Ceq、Pcm • 钢质纯净--S、P含量低 • 抗层状撕裂能力—Z向性能 • 耐候耐火性能—微量元素

17. 合理选用钢材 • 钢材的质量等级—A B C D E级 • 非焊接承重结构 • 焊接承重结构 • 重要的拉弯焊接构件 • 验算疲劳的非焊接承重结构 • 验算疲劳的焊接承重结构 • 厚度效应及抗力分项系数

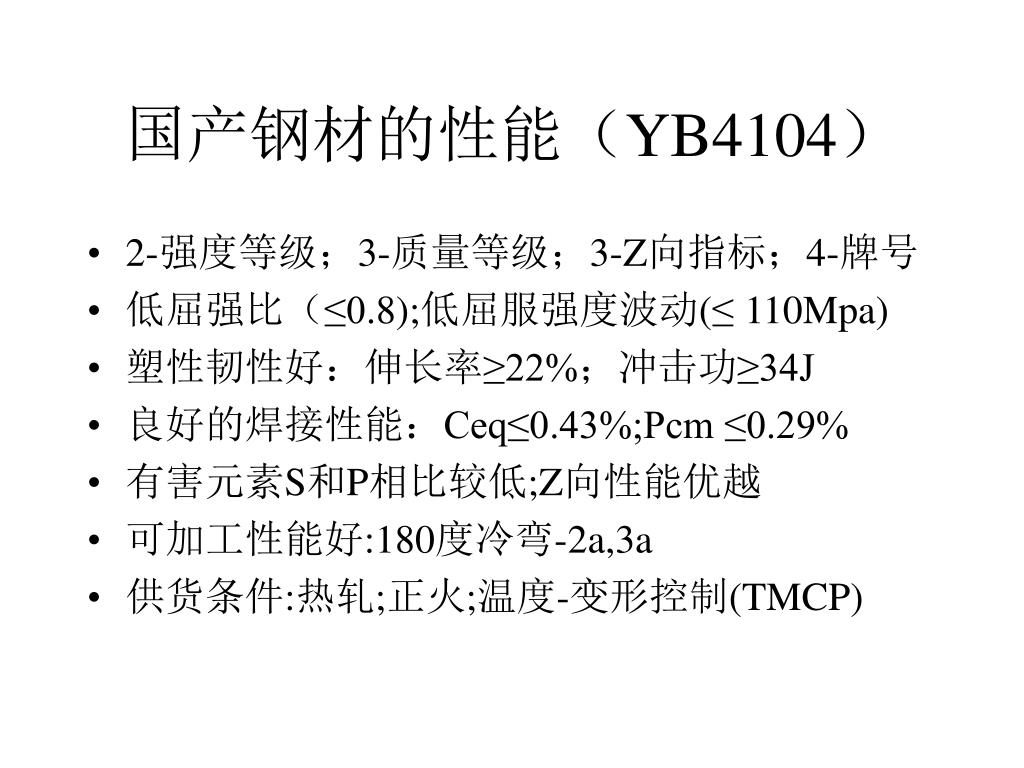

18. 国产钢材的性能（YB4104） • 2-强度等级；3-质量等级；3-Z向指标；4-牌号 • 低屈强比（≤0.8);低屈服强度波动(≤110Mpa) • 塑性韧性好：伸长率≥22%；冲击功≥34J • 良好的焊接性能：Ceq≤0.43%;Pcm ≤0.29% • 有害元素S和P相比较低;Z向性能优越 • 可加工性能好:180度冷弯-2a,3a • 供货条件:热轧;正火;温度-变形控制(TMCP)

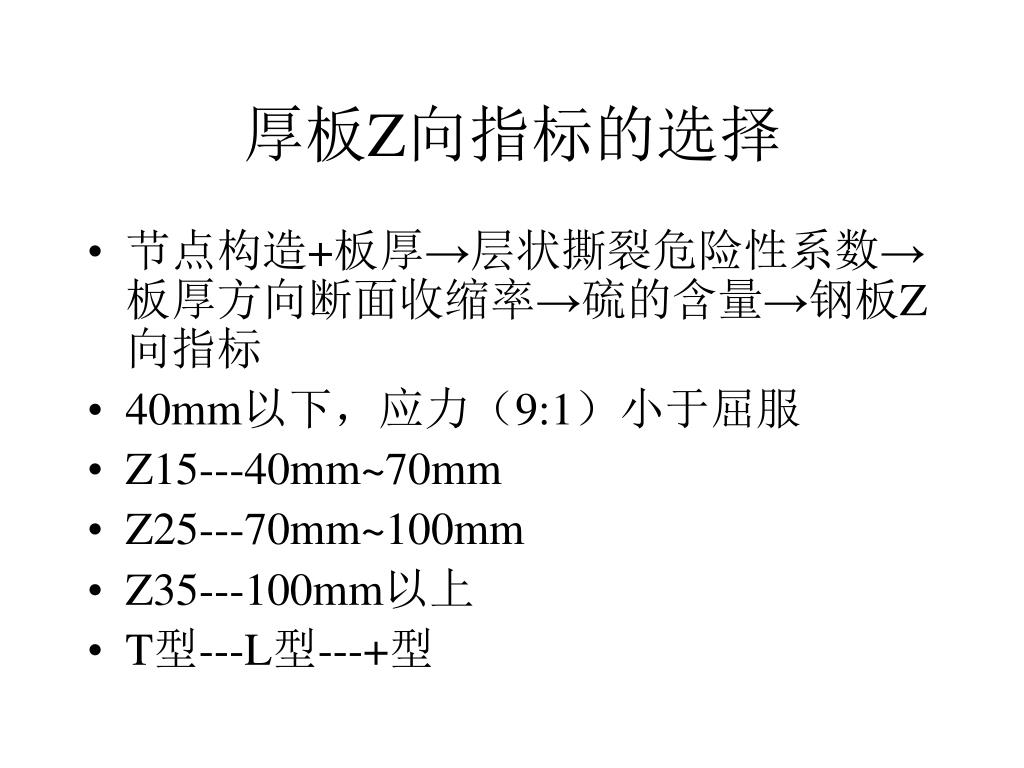

19. 厚板Z向指标的选择 • 节点构造+板厚→层状撕裂危险性系数→板厚方向断面收缩率→硫的含量→钢板Z向指标 • 40mm以下，应力（9:1）小于屈服 • Z15---40mm~70mm • Z25---70mm~100mm • Z35---100mm以上 • T型---L型---+型

20. 钢材复验 • 进口钢材 • 钢材混批 • 板厚≥40mm Z向钢材 • 建筑结构安全等级为一级，大跨度钢结构中主要受力构件用钢材 • 设计有要求 • 对质量有疑义

21. 如何进行复验 • 内容依照设计要求 • 设计没有明确要求的情况 • 试样及取样要求 • 抽样批量 • 见证取样送样 • 结果符合产品标准和设计要求 • Z向钢材检验

22. 第四部分 焊接工程

23. 焊缝的分类 • 焊接方法—熔焊、压焊、钎焊 • 高温能源—电弧、电渣、气、等离子等 • 电弧焊—手工、自动埋弧、CO2保护等 • 焊缝的形式 • 焊接的部位 • 焊缝的熔透程度 • 焊缝的等级

24. 焊接构造设计原则 • 尽量减少焊缝的数量和尺寸 • 对称布置焊缝 • 避免仰焊、小角度相贯焊 • 避免焊缝密集、交叉、避开高应力区 • 尽量使用角焊缝 • 防止板材产生层状撕裂的构造措施 • 进行疲劳验算焊缝的构造措施

25. 焊缝的质量等级 • 质量等级的两重意义 • 疲劳验算的横向对接熔透焊缝 • 疲劳验算的纵向对接熔透焊缝 • 非疲劳验算的等强对接熔透焊缝 • 中级Q≥50t或重级吊车梁T形焊缝 • 疲劳验算的部分焊透T形焊缝或角焊缝 • 非疲劳验算的部分焊透T形焊缝或角焊缝

26. 焊工合格证 • 技术考试委员会和发证上级管理机构 • 理论知识考试 • 操作技能考试 • 认可范围 • 有效期 • 复试补考、重考、免考、注销

27. 焊接工艺 • 焊接材料与母材的匹配原则 • 焊接材料的烘焙与存放 • 焊接作业环境要求 • 坡口组装质量 • 焊接工艺评定 • 预热、层间温度、焊后消氢处理 • 焊后热处理

28. 厚板焊接工艺措施 • 防层状撕裂构造措施 • 采用双面坡口对称焊 • 低强度细焊条堆焊塑性过度层 • 板边火焰切割面用机械方法去除淬硬层 • 低氢型、超低氢型焊条或气体保护焊 • 提高预热和层间温度

29. 焊缝的无损检测 • 无损检测的范围 • 超声波探伤（UT） • 射线照相 • 一、二级焊缝的区别 • 探伤比例的计数原则及合格标准 • 特殊焊缝的检测标准 • 表面探伤

30. 焊缝施工质量检验 • 资料检验 • 焊接材料复验 • 焊缝尺寸 • 外观表面缺陷 • 内部缺陷 • 焊缝的返修 • 裂纹

31. 栓钉焊工程 • 普通栓钉焊 • 穿透栓钉焊 • 组合楼板 • 栓钉焊施工 • 打弯检验

32. 第五部分 高强度螺栓连接工程

33. 相关概念 • 螺栓的性能等级 • 普通螺栓 • 高强度螺栓 • 普通螺栓连接 • 高强度螺栓连接 • 摩擦型连接 • 承压型连接

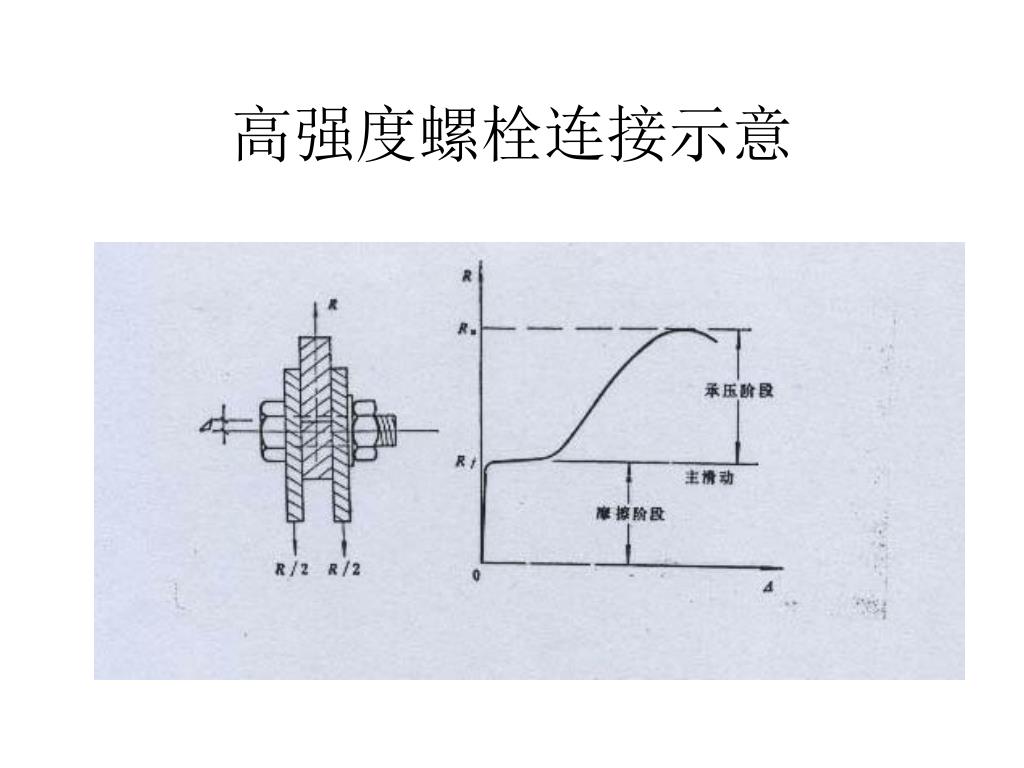

34. 高强度螺栓连接示意

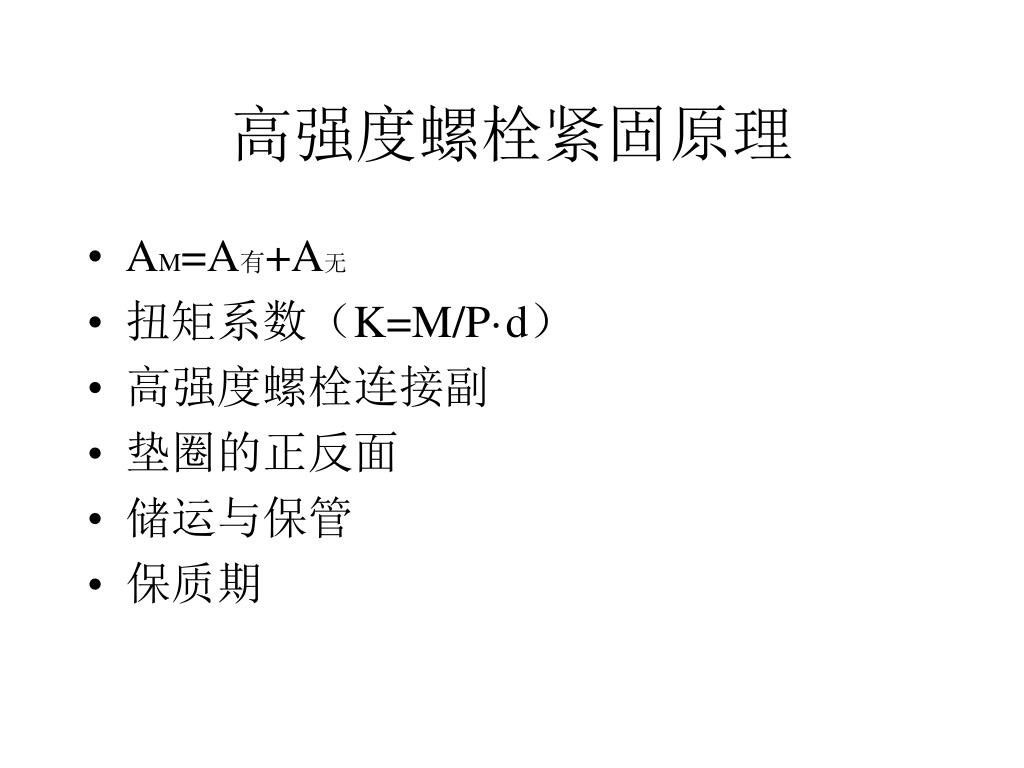

35. 高强度螺栓紧固原理 • AM=A有+A无 • 扭矩系数（K=M/P·d） • 高强度螺栓连接副 • 垫圈的正反面 • 储运与保管 • 保质期

36. 连接设计的注意事项 • 选择性能等级 • 螺栓直径与连接板厚相匹配 • 考虑施工机具操作空间 • 摩擦面抗滑移系数的确定 • 承压型连接的适用范围 • 环境温度、高腐蚀环境

37. 施工工艺 • 大六角头高强度螺栓连接副 • 扭剪型高强度螺栓连接副 • 扭矩法施工 • 转角法施工 • 初拧、复拧、终拧 • 施拧的顺序 • 临时螺栓、绞刀修孔

38. 摩擦面处理 • 摩擦面处理方法 • 带涂层摩擦面 • 抗滑移系数标准试件 • 抗滑移系数试验 • 可不进行抗滑移系数试验的情况 • 连接板接触面间隙的处理

39. 其它注意事项 • 螺栓长度的确定 • 延迟断裂问题 • 欠拧、超拧 • 镀锌螺栓 • 大孔、椭圆孔 • 螺栓重复使用 • 栓焊并用连接

40. 施工质量的检验 • 资料检查 • 扭矩系数、紧固轴力复验 • 抗滑移系数试验 • 摩擦面及螺栓孔外观质量 • 紧固扭矩抽检 • 连接外观质量

41. 第六部分 轻钢结构、住宅钢结构及高层钢结构

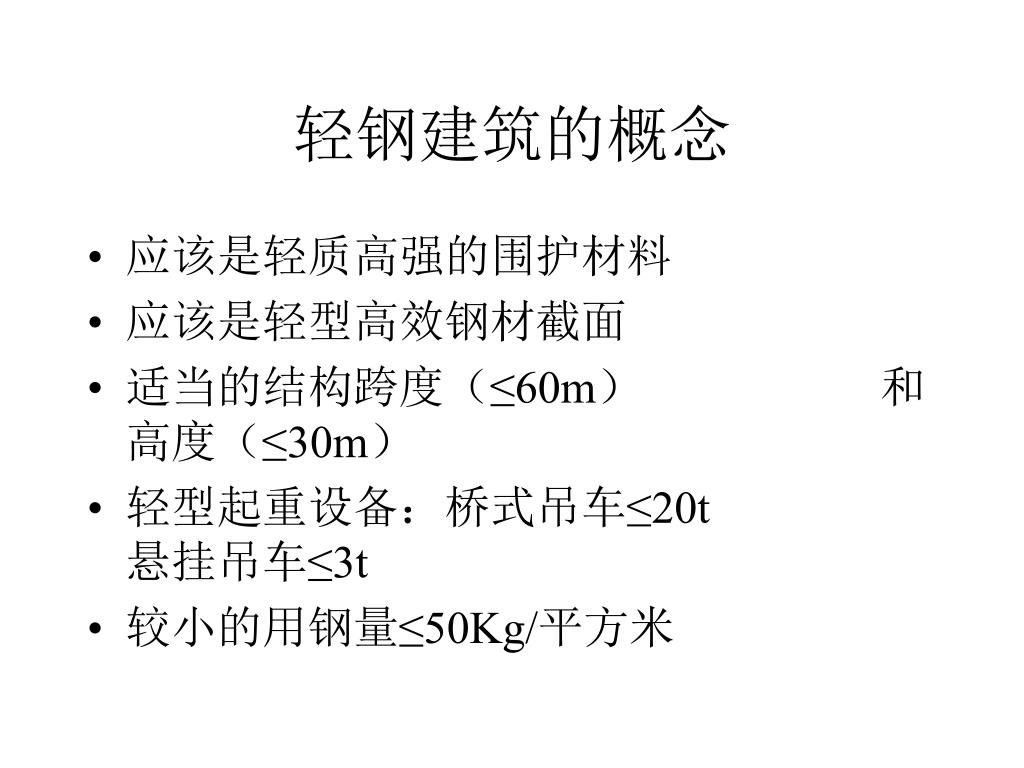

42. 轻钢建筑的概念 • 应该是轻质高强的围护材料 • 应该是轻型高效钢材截面 • 适当的结构跨度（≤60m） 和高度（≤30m） • 轻型起重设备：桥式吊车≤20t 悬挂吊车≤3t • 较小的用钢量≤50Kg/平方米

43. 轻钢结构的特殊问题 • 钢板较薄—平整度超差—加工难度大 • 单面焊—变形大—难于矫正 • 构件刚度差—吊装加固 • 合理的跨度和柱距 • 地脚锚拴和柱脚抗剪件 • 支撑体系 • 端板连接

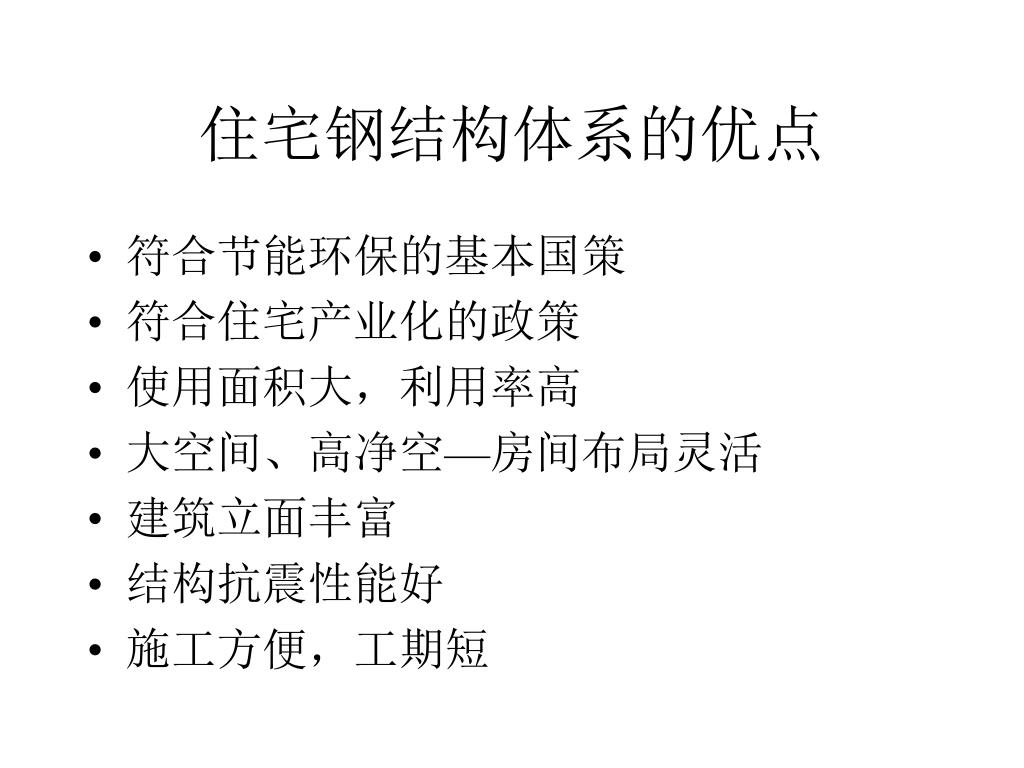

44. 住宅钢结构体系的优点 • 符合节能环保的基本国策 • 符合住宅产业化的政策 • 使用面积大，利用率高 • 大空间、高净空—房间布局灵活 • 建筑立面丰富 • 结构抗震性能好 • 施工方便，工期短

45. 住宅钢结构体系 • 轻钢龙骨体系 • 钢框架体系 • 钢框架—支撑体系 • 列错桁架体系 • 钢框架—剪力墙体系 • 钢框架—核心筒体系 • 组合结构体系

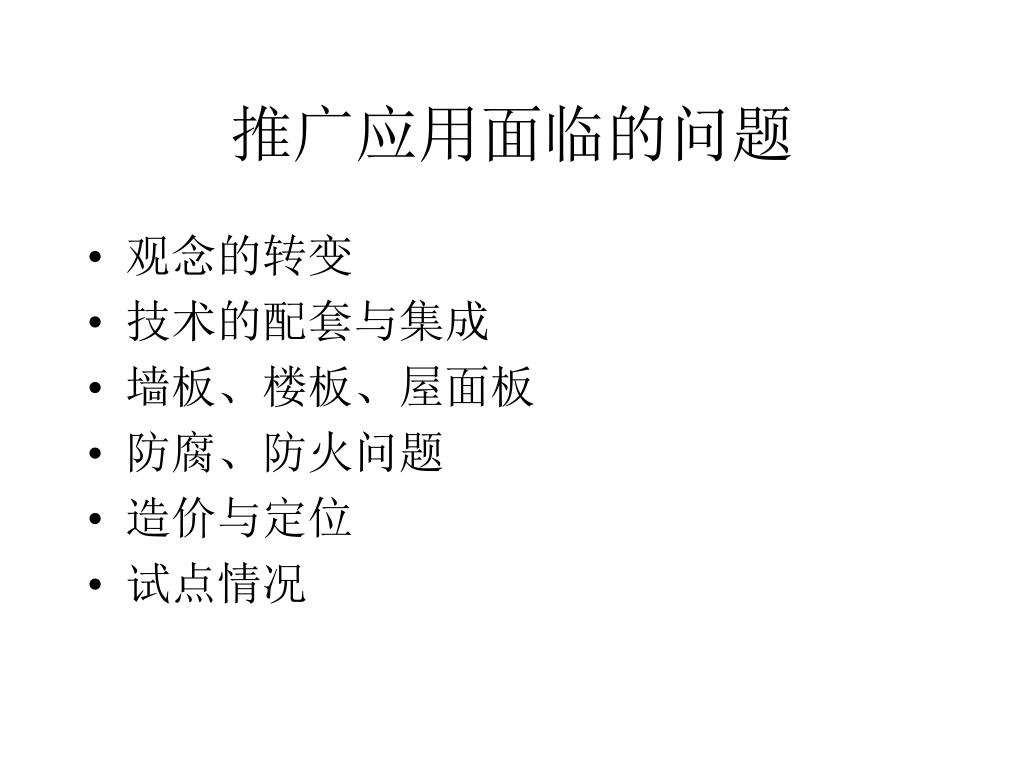

46. 推广应用面临的问题 • 观念的转变 • 技术的配套与集成 • 墙板、楼板、屋面板 • 防腐、防火问题 • 造价与定位 • 试点情况

47. 建设年代

48. 建筑高度

49. 结构形式

50. 地域分布
