工具機系統設計分析

工具機系統設計分析. 薛堯文 博士 臺北城市科技大學 機械系. 中華民國 101 年 9 月 8 日. 目錄. 一 . 現今台灣工具機設計所面臨之問題. 常有人批評國內工具機業缺乏設計能力 ，只會模仿日本廠商的商品 。 若深入探討 ，應該說是“國內廠商並非完全沒有設計能力，而只是設計能力不夠完整，欠缺其中一部分環節” 。 模仿並非不好 ，而在如何借助模仿的過程，學習基本技術累積經驗，逐步建立獨立自主的設計能力 。 不管是模仿也好 ，自主設計也好，絕大多數的廠家在設計的“起點”卻是一樣的，直覺只要是“暢銷機種”便是符合市場需求的 。 一窩蜂的去做誰也沒有好處。

koren
Download Presentation

工具機系統設計分析

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 工具機系統設計分析 薛堯文 博士 臺北城市科技大學 機械系 中華民國 101年 9 月 8日

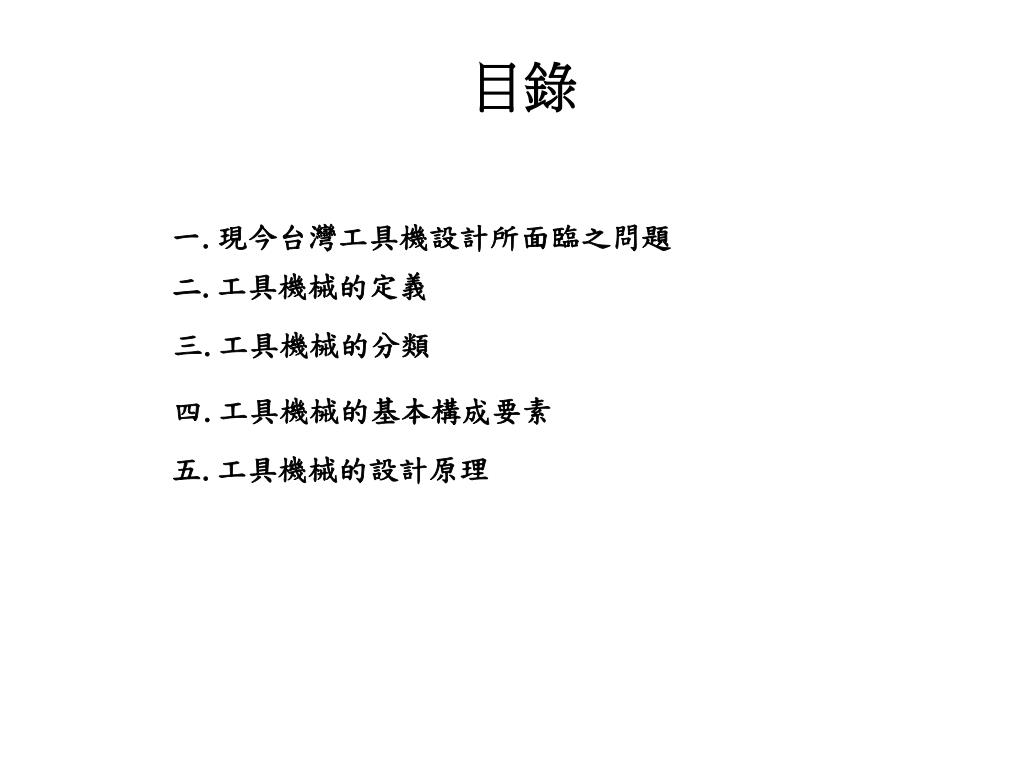

  2. 目錄

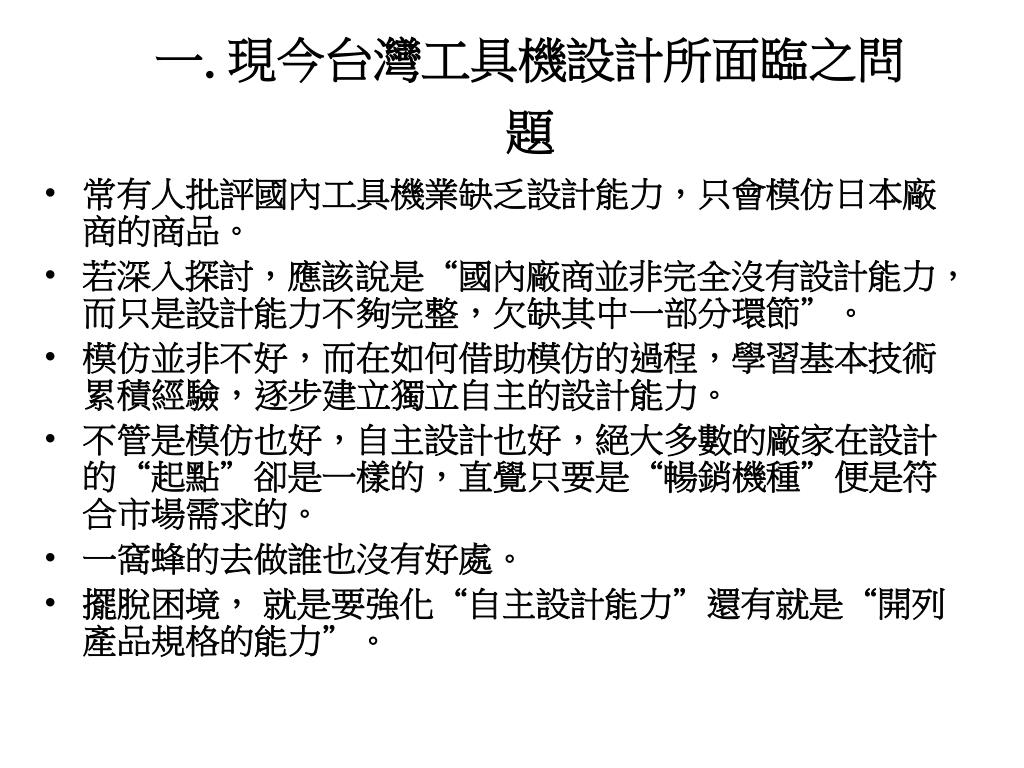

  3. 一.現今台灣工具機設計所面臨之問題 • 常有人批評國內工具機業缺乏設計能力，只會模仿日本廠商的商品。 • 若深入探討，應該說是“國內廠商並非完全沒有設計能力，而只是設計能力不夠完整，欠缺其中一部分環節”。 • 模仿並非不好，而在如何借助模仿的過程，學習基本技術累積經驗，逐步建立獨立自主的設計能力。 • 不管是模仿也好，自主設計也好，絕大多數的廠家在設計的“起點”卻是一樣的，直覺只要是“暢銷機種”便是符合市場需求的。 • 一窩蜂的去做誰也沒有好處。 • 擺脫困境， 就是要強化“自主設計能力”還有就是“開列產品規格的能力”。

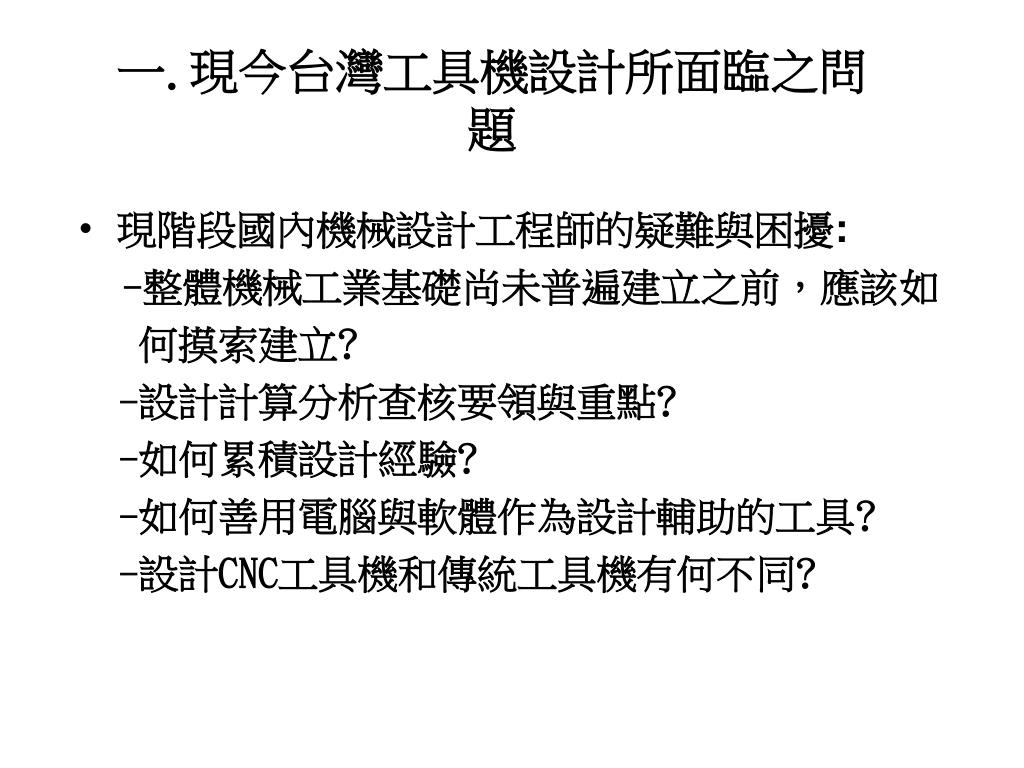

  4. 一.現今台灣工具機設計所面臨之問題 • 現階段國內機械設計工程師的疑難與困擾: -整體機械工業基礎尚未普遍建立之前，應該如 何摸索建立? -設計計算分析查核要領與重點? -如何累積設計經驗? -如何善用電腦與軟體作為設計輔助的工具? -設計CNC工具機和傳統工具機有何不同?

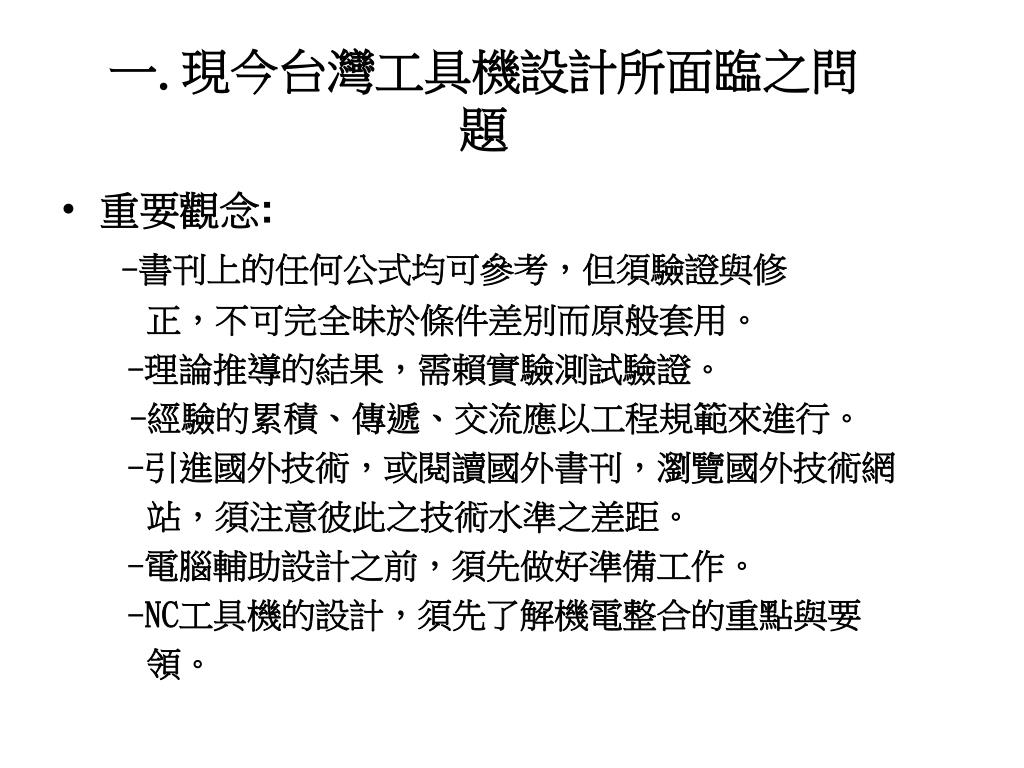

  5. 一.現今台灣工具機設計所面臨之問題 • 重要觀念: -書刊上的任何公式均可參考，但須驗證與修 正，不可完全昧於條件差別而原般套用。 -理論推導的結果，需賴實驗測試驗證。 -經驗的累積、傳遞、交流應以工程規範來進行。 -引進國外技術，或閱讀國外書刊，瀏覽國外技術網 站，須注意彼此之技術水準之差距。 -電腦輔助設計之前，須先做好準備工作。 -NC工具機的設計，須先了解機電整合的重點與要 領。

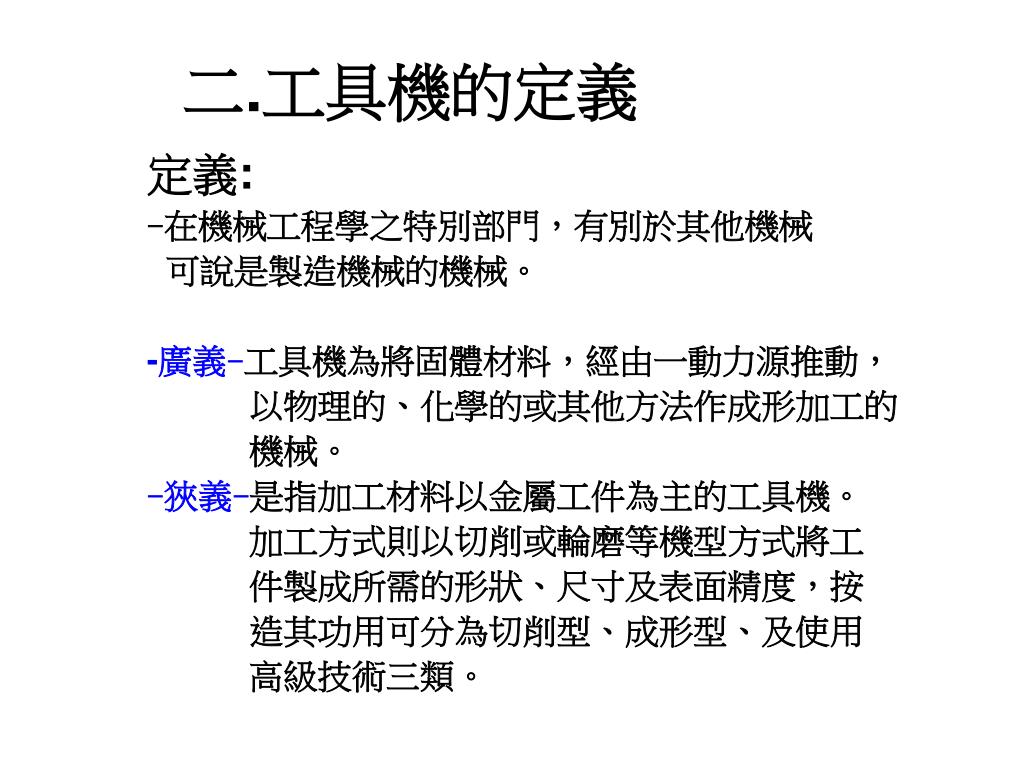

  6. 二.工具機的定義 定義: -在機械工程學之特別部門，有別於其他機械 可說是製造機械的機械。 -廣義-工具機為將固體材料，經由一動力源推動， 以物理的、化學的或其他方法作成形加工的 機械。 -狹義-是指加工材料以金屬工件為主的工具機。 加工方式則以切削或輪磨等機型方式將工 件製成所需的形狀、尺寸及表面精度，按 造其功用可分為切削型、成形型、及使用 高級技術三類。

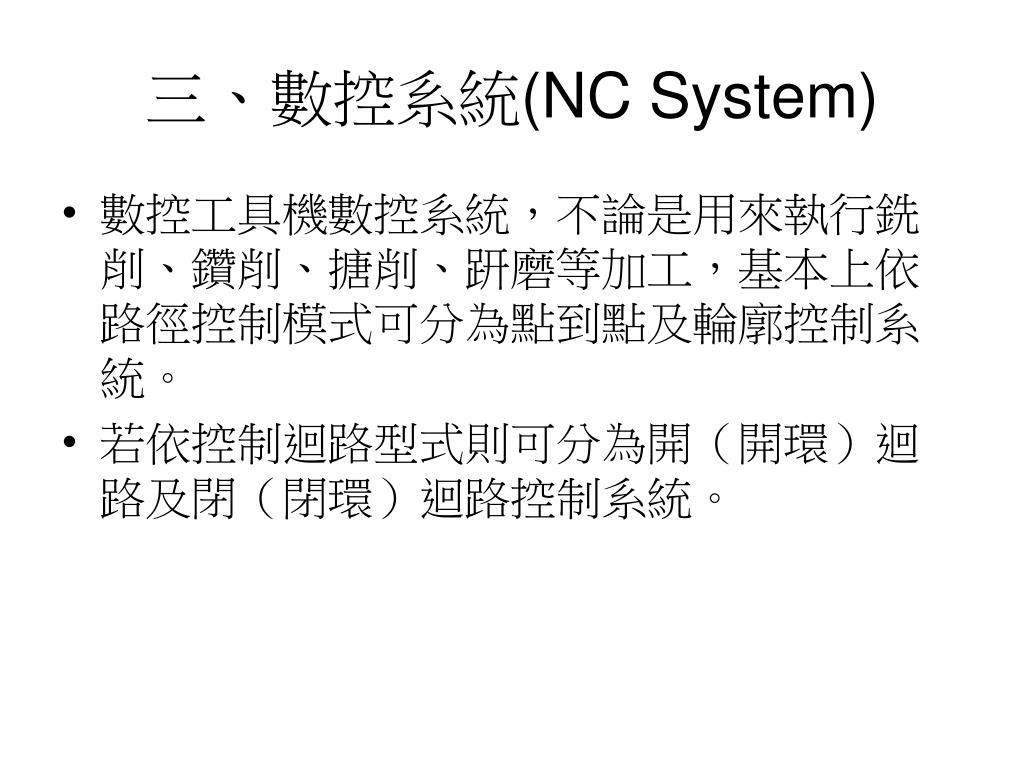

  7. 三、數控系統(NC System) • 數控工具機數控系統，不論是用來執行銑削、鑽削、搪削、趼磨等加工，基本上依路徑控制模式可分為點到點及輪廓控制系統。 • 若依控制迴路型式則可分為開（開環）迴路及閉（閉環）迴路控制系統。

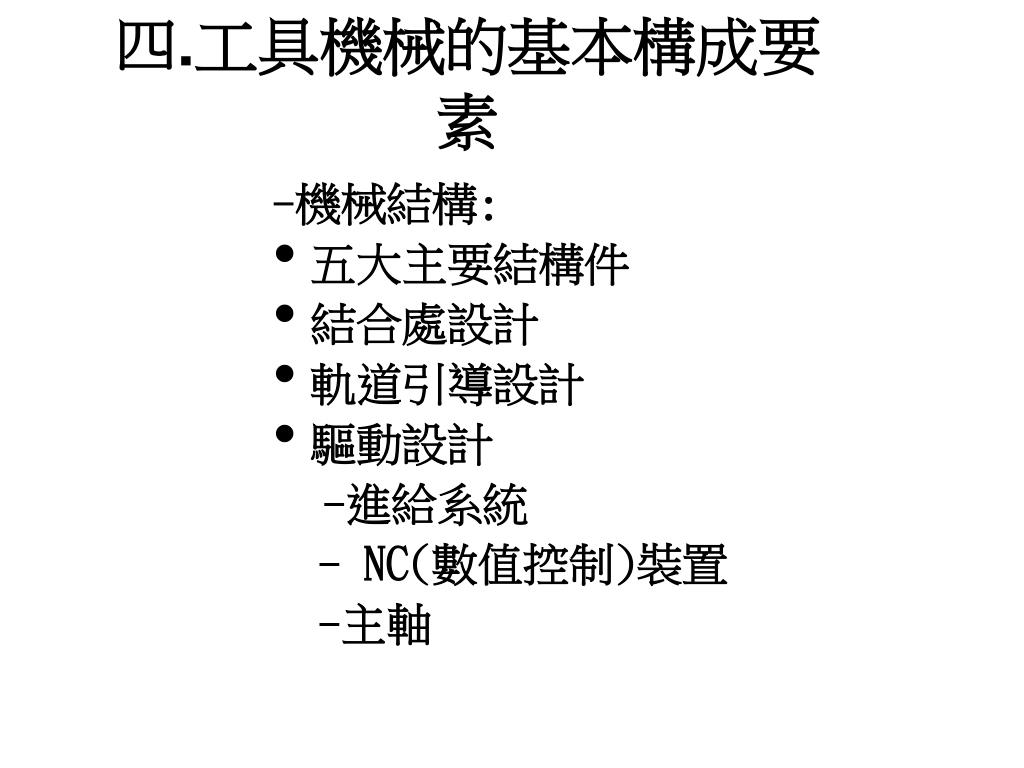

  8. 四.工具機械的基本構成要素 -機械結構: • 五大主要結構件 • 結合處設計 • 軌道引導設計 • 驅動設計 -進給系統 - NC(數值控制)裝置 -主軸

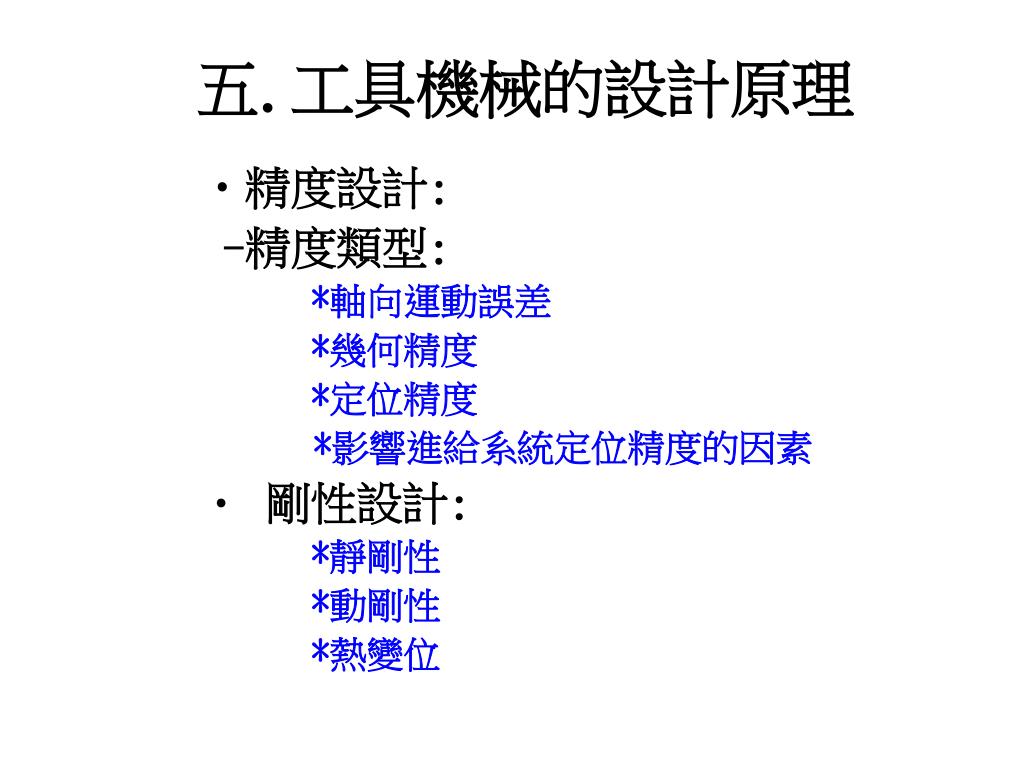

  9. 五.工具機械的設計原理 • 精度設計: -精度類型: *軸向運動誤差 *幾何精度 *定位精度 *影響進給系統定位精度的因素 • 剛性設計: *靜剛性 *動剛性 *熱變位
