1. 综合布线工程概述 培训中心

2. 引 言： 21世纪人类进入了信息化社会，人们对物质文化生活的追求随着科学技术的发展而不断提高，对所居住的建筑的功能要求越来越高，因此现代化的建筑（机场、港口、车站、高级宾馆、办公大楼等）不断涌现。作为现代化建筑的关键基础设施之一 ——综合布线系统已经成为一个重要的热门课题。 什么是综合布线 ？ 综合布线与智能建筑的关系？

3. 1.智能建筑概念 一、智能建筑 2.智能建筑的功能 3.布线与建筑的关系 1.概念 、定义 二、什么是综合布线系统 2.综合布线系统的构成 3.综合布线系统的特点 4.综合布线系统的应用 5.器材、工具、仪表 1.定位 三、如何实施布线工程教学 2.理论课 3.实习课

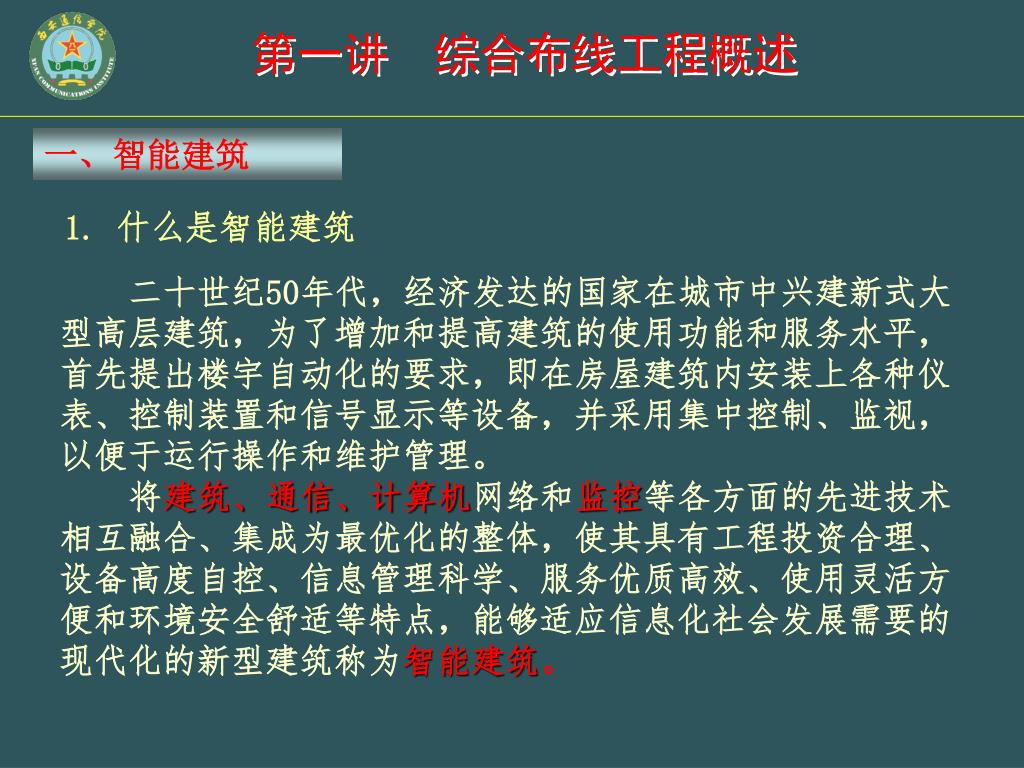

4. 一、智能建筑 1. 什么是智能建筑 二十世纪50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求，即在房屋建筑内安装上各种仪表、控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。 将建筑、通信、计算机网络和监控等各方面的先进技术相互融合、集成为最优化的整体，使其具有工程投资合理、设备高度自控、信息管理科学、服务优质高效、使用灵活方便和环境安全舒适等特点，能够适应信息化社会发展需要的现代化的新型建筑称为智能建筑。

5. 阿拉伯联合酋长国迪拜伯瓷宾馆 伯瓷糅合了最新的建筑及工程科技，一共有56层、321米高，是世界上惟一的建筑高度最高的七星级酒店。

6. 哈尔滨市政府办公大楼

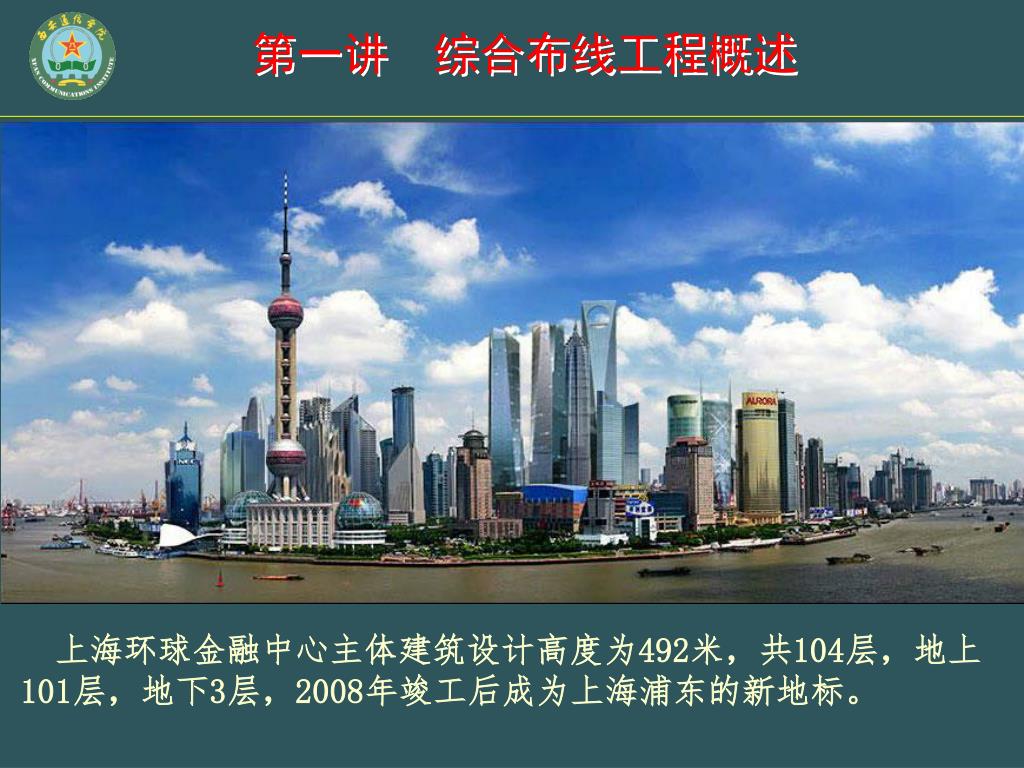

7. 上海环球金融中心主体建筑设计高度为492米，共104层，地上101层，地下3层，2008年竣工后成为上海浦东的新地标。

8. 照明系统 电力设备 消防系统 保安系统 空调系统 BAS建筑物 自动化系统 交通系统 给排水系统 局域网 语音通信系统 决策支持系统 数据通信系统 OAS 办公自动化系统 CAS 通信自动化系统 数据处理系统 可视图文 电子信箱 电视会议 2. 智能化建筑的基本功能 SIC 系统集成中心

9. 智能建筑基本内容

10. 3.综合布线系统与智能化建筑的关系 • 综合布线系统是衡量智能化建筑智能化程度的重要标志。 • 综合布线系统使智能化建筑充分发挥智能化效能，它是智能化建筑中必备的基础设施。 • 综合布线系统能适应智能化建筑和各种科学技术的发展需要。 总之，综合布线系统分布于智能化建筑中，必然会有相互融合的需要，同时又可能发生彼此矛盾的问题。因此，在综合布线系统的规划、设计、施工和使用等各个环节，都应与负责建筑工程等有关单位密切联系、配合协调，采取妥善合理的方式来处理，以满足各方面的要求。

11. 二、综合布线的概念 1.什么是综合布线 ？ 综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。 综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。这些部件可以用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

12. 我国原邮电部于1997年9月发布的YD／T926.1-1997通信行业标准《大楼通信综合布线系统第一部分：总规范》中，对综合布线系统的定义为：“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。”我国原邮电部于1997年9月发布的YD／T926.1-1997通信行业标准《大楼通信综合布线系统第一部分：总规范》中，对综合布线系统的定义为：“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。”

13. 随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。这就导致具有楼宇管理自动化(BA，Building Automation)、通信自动化(CA，Communication Automation)、办公自动化(OA，Office Automation)等功能的智能建筑在世界范围蓬勃兴起。而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。楼宇综合布线系统(PDS)是现代化建筑内部的“信息高速公路”，是信息高速公路在现代建筑内的延伸。 长途线路—— 中继线路 ——用户线路 光 缆 —— 光、电缆 ——光、电缆

14. 哈尔滨 齐齐哈尔 牡丹江 吉林 全国光缆干线网 ——“信息高速公路建设” 长春 珲春 沈阳 （八纵八横） 承德 丹东 丰润 北戴河 呼和浩特 张家口 北京 唐山 银川 大连 天津 石家庄 深县 济南 太原 青岛 伊宁 乌鲁木齐 兰州 西安 登封 郑州 通许 徐州 连云港 西宁 南阳 信阳 喀什 麻城 南京 重庆 上海 成都 武昌 合肥 格尔木 杭州 鹰潭 拉萨 林芝 邵阳 长沙 南昌 贵阳 日喀则 西昌 宁波 将乐 柳州 泽当 惠州 广州 福州 大理 南宁 昆明 邱店 湛江 深圳 珠海 北海 开远 蒙自 厦门 海口 澳门 香港

15. 2.综合布线系统的构成 • （1）工作区子系统 （服务区布线） • （2）配线子系统 （水平布线） • （3）干线子系统 （垂直布线) • （4）管理子系统 （配线间） • （5）设备间子系统 （设备间） • （6）建筑群子系统

16. 建筑物配线架（BD） 建筑群配线架（CD） 转折点（选用） 楼层配线架（FD） 终端设备 通信引出端 TP TO 建筑物主干 布线 子系统 建筑群主干 布线 子系统 水平布线子系统 工作区布线 综合布线系统

17. 性能价格比 初投资 传统布线方式 GCS布线方式 GCS布线方式 传统布线方式 系统个数 时间 2 1 3 4 5 3. 综合布线系统的特点 （3）灵活性强 （4）可靠性高 （5）技术先进 （6）经济合理 （1）兼容性好 （2）结构开放

18. 4. 综合布线系统的应用 (1)军事领域：办公及通信。 (2)商业贸易：如商务贸易中心、金融机构(如银行和保险公司 等)、高级宾馆饭店、股票证券市场和高级商城 大厦等高层建筑。 (3)综合办公：如政府机关、群众团体、贸易和商业综合业务楼 和租赁大厦等。 (4)交通运输：如航空港、火车站、长途汽车客运枢纽站、江海 港区、城市公共交通指挥中心、出租车调度中心、 邮政枢纽楼、电信枢纽楼等公共服务建筑。 (5)新闻机构：如广播电台、电视台、新闻通讯社、书刊出版社 及报社业务楼等。

19. ——面板 5. 器材、工具、仪表

20. ——模块 5. 器材、工具、仪表 • 优秀的传输性能 • 测试超过100 MHz • 超五类性能，提供可靠性连接 • 免打线方式，使用配合设计的手压工具快速简单的线缆端接 • 特别设计的压线盖保证可靠的端接性能要求 • 直观的线缆颜色标识，易于线缆的安装和检查 • 紧凑的结构设计减少空间的要求，轻巧美观

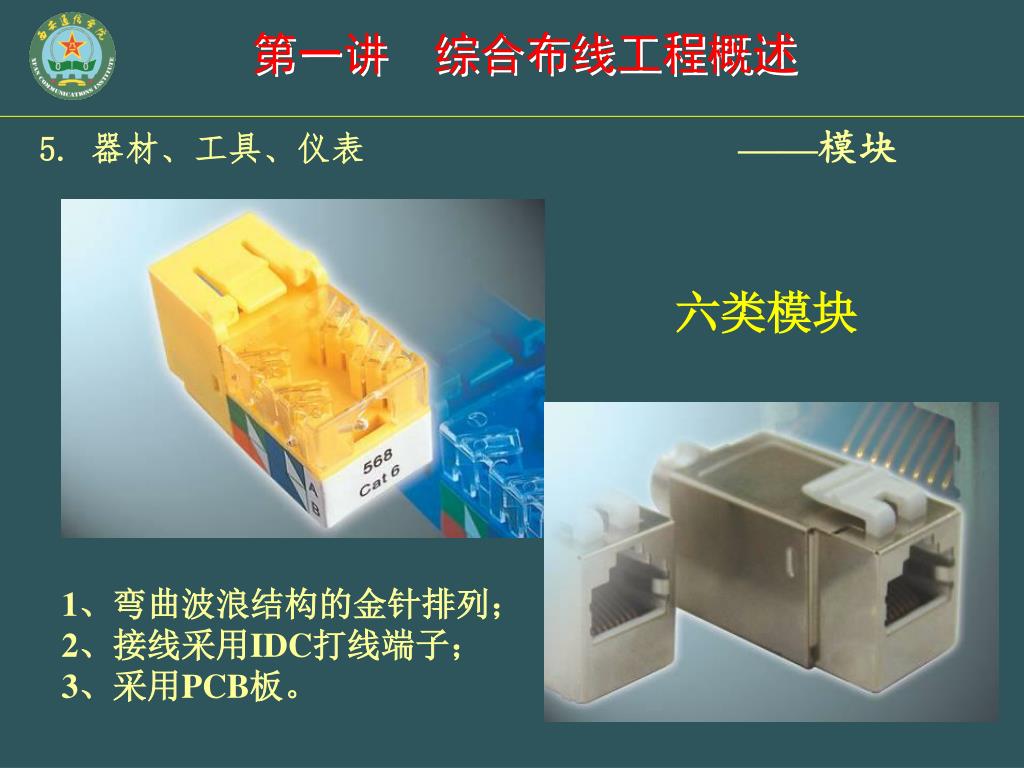

21. ——模块 5. 器材、工具、仪表 六类模块 1、弯曲波浪结构的金针排列； 2、接线采用IDC打线端子； 3、采用PCB板。

22. ——模块 5. 器材、工具、仪表 产品特点： • 内部特点同非屏蔽六类模块； • 360度全屏蔽，达到非常优异的屏蔽效果。 • 使用寿命：插拔≥750次 打线≥200次

23. ——缆线 5. 器材、工具、仪表 技术要求 ■导体：24AWG ■导体直流电阻：9.38Ω /100m max ■直流电阻不平衡：5% max ■线对间工作电容：5.6 nf/100m max ■特性阻抗：100±15Ω%(1～ 100MHz） ■传输特性：满足超五类布线标准要求 ■护套颜色：阻燃灰色 ■撕裂绳：尼龙绳（可选用） ■导体绝缘层颜色：兰、白/兰、橙、 白/橙、绿、白/绿、棕、白/棕 ■每箱电缆长度：305m ■每箱重量：13kg ■电缆外径:Φ6.2mm max • 高速高性能100Ω阻抗的非屏蔽室内双绞线电缆 • 单股导体，FRPVC护套材料 • 能够实现优秀的信号传输性能 • 超过EIA/TIA568A技术指标

24. ——缆线 5. 器材、工具、仪表 6～12芯9/125um、50/125um、62.5/125um室内主干光缆 12芯9/125um、50/125um、62.5/125um室外充油光缆 12芯9/125um、50/125um、62.5/125um室外带铠装充油光缆

25. ——缆线 5. 器材、工具、仪表 产品特点： • 水晶头簧片镀金，保证了良好的接触与信号传输性能 • 水晶头头部的双排结构可以有效的保证NEXT等电气性能 • 采用多股软线，提高了跳线的软性，可以有效满足客户多次弯曲的需要

26. ——缆线 5. 器材、工具、仪表

27. ——配线架 5. 器材、工具、仪表 • 铜缆系列---RJ45模块式配线系统 • 铜缆系列--- 110配线系统 • 光缆系列

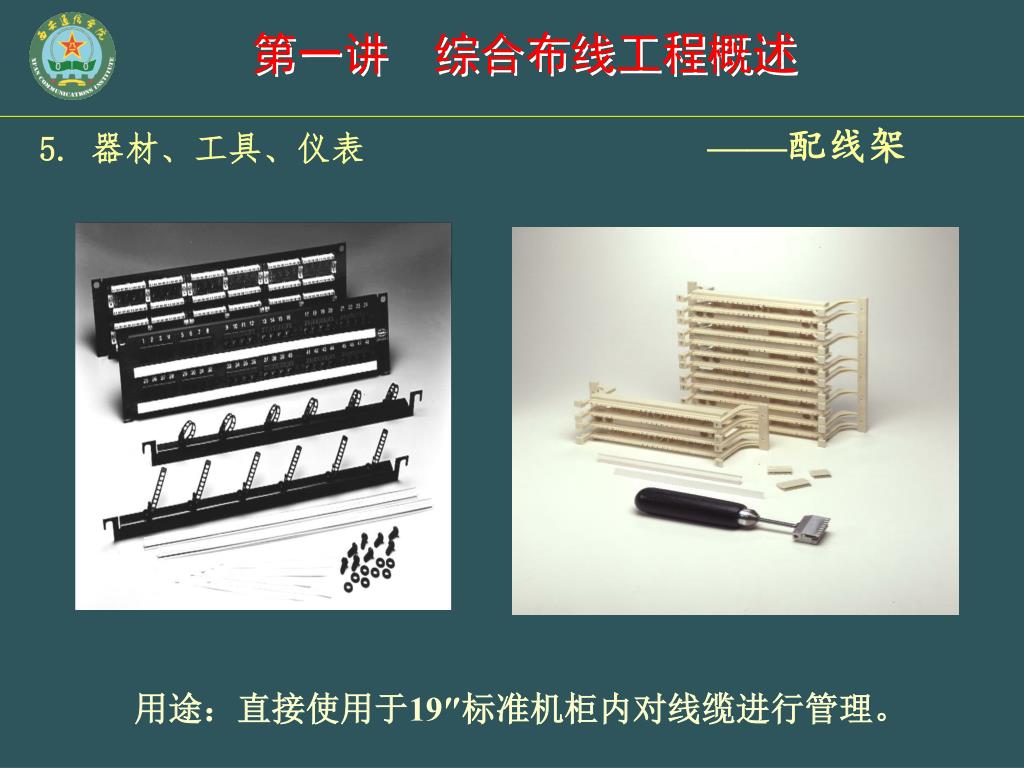

28. ——配线架 5. 器材、工具、仪表 用途：直接使用于19″标准机柜内对线缆进行管理。

29. ——配线架 5. 器材、工具、仪表 ST型 SC型

30. ——机柜 5. 器材、工具、仪表

31. ——机柜 5. 器材、工具、仪表

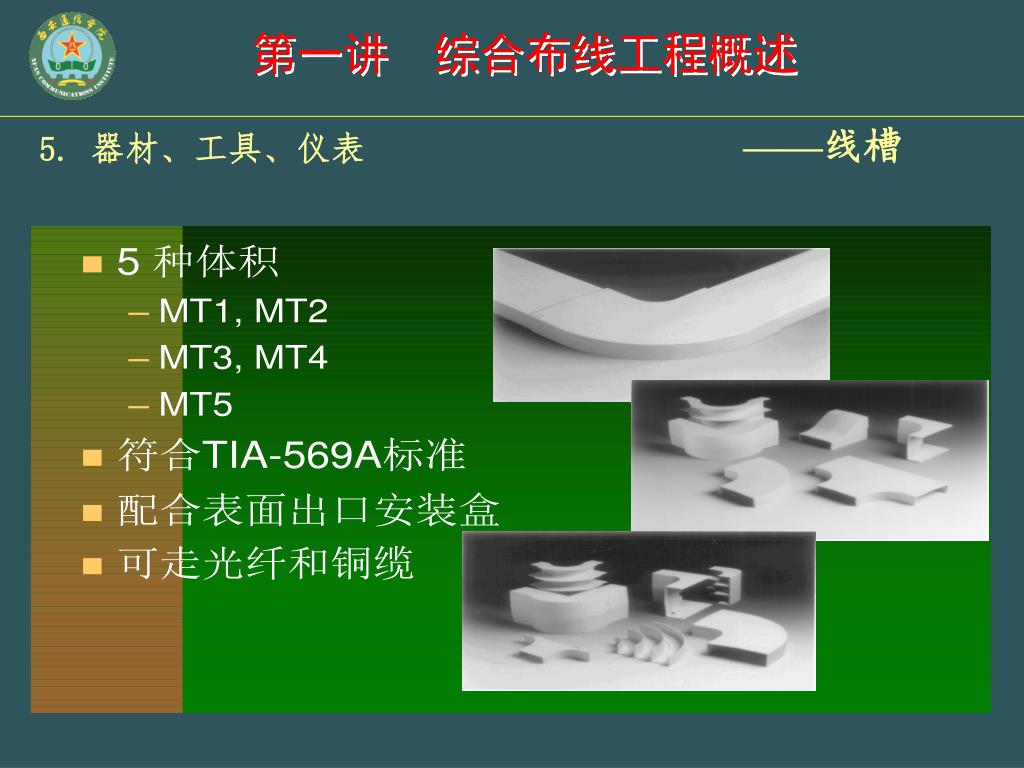

32. ——线槽 5. 器材、工具、仪表

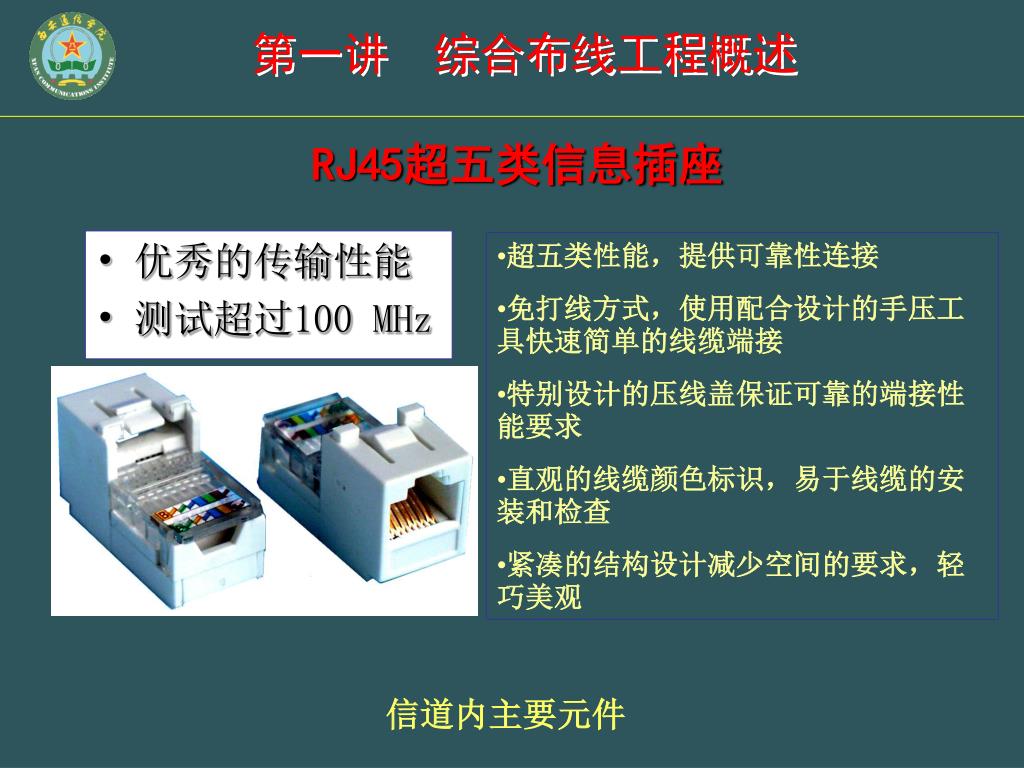

33. RJ45超五类信息插座 • 优秀的传输性能 • 测试超过100 MHz • 超五类性能，提供可靠性连接 • 免打线方式，使用配合设计的手压工具快速简单的线缆端接 • 特别设计的压线盖保证可靠的端接性能要求 • 直观的线缆颜色标识，易于线缆的安装和检查 • 紧凑的结构设计减少空间的要求，轻巧美观 信道内主要元件

34. 铜缆面板和跳线 光纤面板和跳线

35. 高速网络线缆■PC101025 5类25对非屏蔽双绞线电缆■PC101050 5类50对非屏蔽双绞线电缆 • 结 构 • ■裸铜线Φ0.511mm（24AGW-美国线规） • ■聚乙烯（PE）绝缘层 • ■外层阻燃聚氯乙烯或低烟无卤护套 • ■25对电缆每箱长度305m,电缆外径Φ13.50mm • ■50对电缆每箱长度100m,电缆外径Φ16.50mm • ■灰色护套

36. 光纤配线架 单/多模光缆 光跳线 光配架 光跳线 出线盒及面板 插座 全光纤网络解决方案 • 布线 • 62.5/125, 50/125 多模光缆 • 9/ 125 单模光缆 • 光配架 • 光跳线 • 网络设备 • S4226MF千兆可堆叠交换机

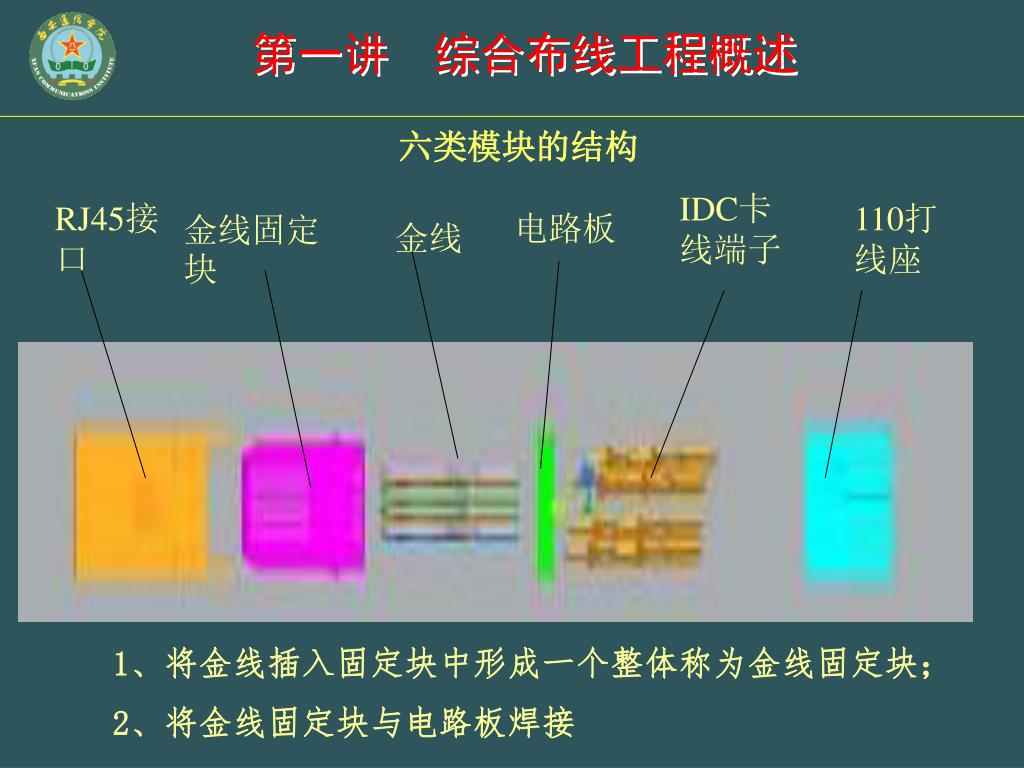

37. IDC卡线端子 RJ45接口 110打线座 金线固定块 电路板 金线 六类模块的结构 1、将金线插入固定块中形成一个整体称为金线固定块； 2、将金线固定块与电路板焊接

38. 六类IDC端子排列线对间的距离增加 六类45度端接示意图 180度端接示意图 IDC端子示意图

39. 电路板的线路补偿 在改善前两者的前提下电路的补偿会相对简单一些。 所谓线路板补偿就是考虑如何改变线路的耦合问题。 线路板上的覆铜形状

40. 六类非屏蔽4对双绞线 六类非屏蔽4对双绞线有充足的性能余量满足实际系统需求

41. 六类屏蔽线缆 产品特点： • 每个线对都包有单独的铝箔屏蔽，所有线对外面有铜丝网，达到非常优异的屏蔽效果； • 屏蔽效果和电气性能分别符合EN50173和ISO/IEC11801； • 配套使用TCL的成品跳线和屏蔽接插件，可以保证整个系统的电气传输性能。

42. ——仪表 5. 器材、工具、仪表

43. ——工具 5. 器材、工具、仪表

44. 三、如何实施布线工程教学 1.定位 任务 目的 对象

45. 2.理论课 教材 教案 板书 课件 视频资料

46. 中国布线标准 GB/T50311－2007 《建筑与建筑群综合布线系统工程设计规范》 GB/T50312－2007 《建筑与建筑群综合布线系统工程验收规范》GB/T50339－2003 《智能建筑工程质量验收规范》

47. （一）工作区子系统： 1.怎样处理工作区与信息点的关系？ 【可选方案】（基本型、增强型、综合性） 讨论问题：采用哪种类型？ 基本型----一个TO点 增强型----两个TO点（语音+数据） 综合性----两个以上TO点（语音、数据互换） （1）确定工作区大小 （2）确定进点构成 （3）确定插座数量 整个布线系统的信息插座数量M可按下式估算: 即 M＝S÷P×N 式中：S－为整个布线区域工作区的面积； P－为单个进点(即单个工作区)所管辖 的面积，一般取9m2； N－为单个进点的信息插座数 （4）确定插座类型 （5）确定相应设备数量 最终确定----

48. Pin 5 4 3 6 1 2 7 8 Pair 1 2 3 4 Pin 5 4 1 2 3 6 7 8 Pair 1 2 3 4 Pair 3 Pair 2 Pair 1 Pair 4 Pair 2 Pair 1 Pair 4 Pair 3 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 T568B T568A 2.在工程中如何确定模块连接方式？ 【可选方案】（T568A、T568B） 讨论问题：采用哪种连接方式？ T568A---- 绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B---- 橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 最终确定----

49. 3.工作区终端业务的确定 【可选方案】（语音、数据、图像、控制） 讨论问题：如何确定终端设备类型？ 语音----电话 数据----计算机 图像----显示器 控制----可控终端设备 最终确定----

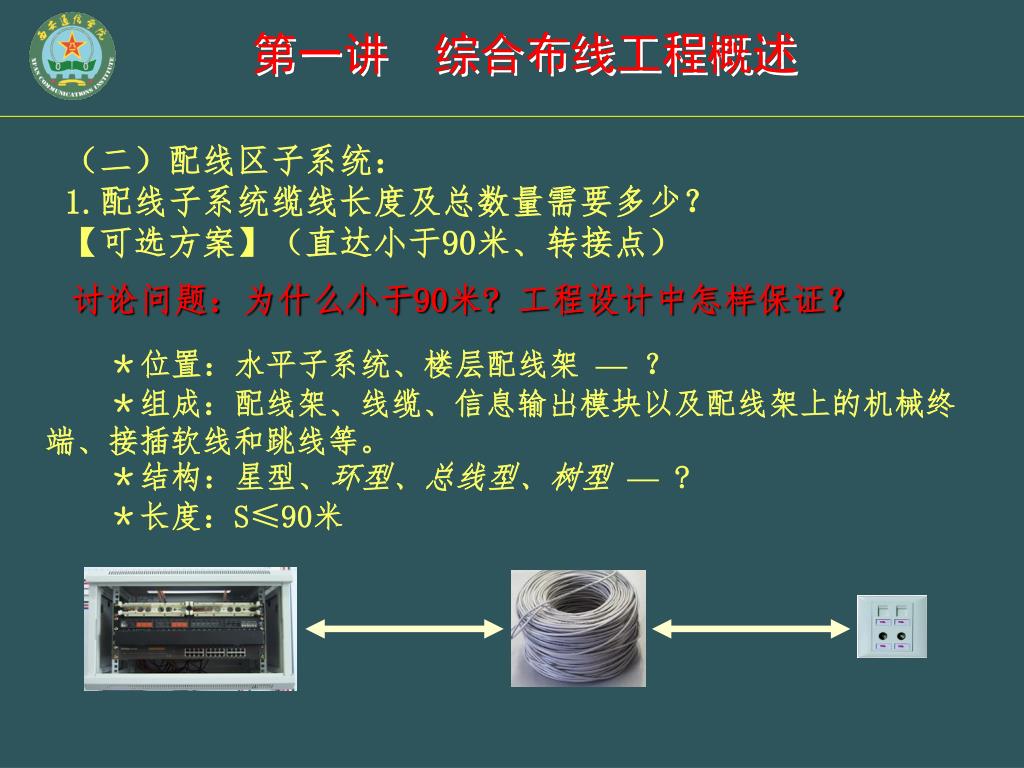

50. （二）配线区子系统： 1.配线子系统缆线长度及总数量需要多少？ 【可选方案】（直达小于90米、转接点） 讨论问题：为什么小于90米? 工程设计中怎样保证？ ＊位置：水平子系统、楼层配线架 —？ ＊组成：配线架、线缆、信息输出模块以及配线架上的机械终端、接插软线和跳线等。 ＊结构：星型、环型、总线型、树型— ? ＊长度：S≤90米
