  1. 第六章 • 软件构造

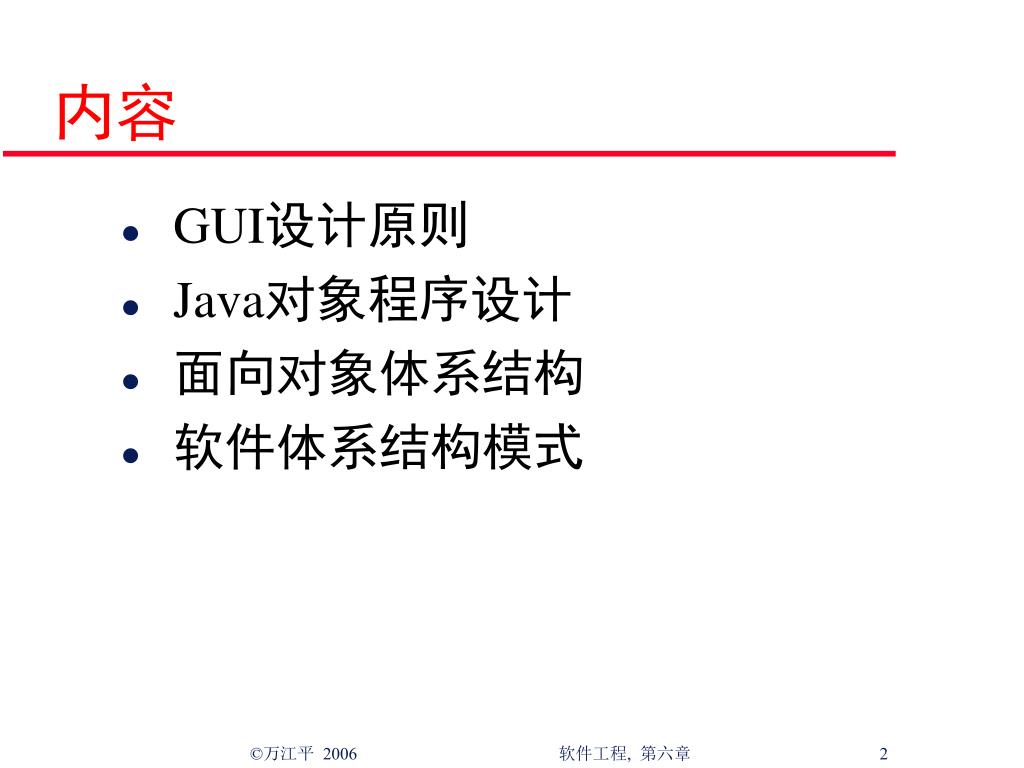

  2. 内容 • GUI设计原则 • Java对象程序设计 • 面向对象体系结构 • 软件体系结构模式

  3. 软件构造 软件构造基础 构造的管理 实际考虑 构造的设计 复杂性最小化 构造的模型 构造的语言 预测变更 构造的计划 编码 构造的测试 为验证而构造 构造的度量 复用 构造相关标准 构造的质量 集成 软件构造知识域主题的本体结构

  4. 5大编码原则 • 简明原则 • 副作用原则 • 正确性原则 • 注释原则 • 语言原则

  5. 理解用户原则 用户控制原则 友好性原则 左上角原则 空间关系原则 主动交流原则 颜色适度原则 分辨颜色原则 字体适度原则 尺寸相同原则 左对齐原则 按钮原则 12条GUI设计原则

  6. Point -myX()：double -myY()：double +getX()：double +getY()：double +Point(x：double，y：double) +Poin() SetPoint(x：double：double)：void Point类的UML图

  7. Circle -blue：int -green：int -origin：Point -radius：double -red：int +Circle(org：Point,rad：double) +getB()：int +getG：int +getOrigin()：Point +getR()：int +getRadius()：double +setOrigin(org：Point)：void +setRadius(r：double)：void +setRGB(r：int,g：int,b：int)：void SetPoint(x：double：double)：void Circle类

  8. 可见性（1） • 包。唯一的包名称前缀总是由全小写的ASCII字母组成，而且应该是一个顶级域名，诸如.com、.edu或其他正式的顶级名称。包名称的其余部分可根据组织自己内部的命名传统而定。使用点将各部分分开。例如：com.sun.eng、com.objectcentral.javatools • 类。类（和接口）名称应该是一个名词，描述类的目的。类名是大小写混合的，第一个字母大写，里面每个单词的首字母大写。使用完整的单词，避免使用缩写。例如：Point、Shape、MovieEditor、ClientList

  9. 可见性（2） • 方法。方法应该使用动词，描述方法的目的。方法名称是大小写混写的，第一个字母小写，里面每个单词的首字母大写。对于一些通用的方法类型有一些传统的前缀，比如取值方法和设值方法分别使用get和set作为前缀。例如：getOrigin、findSmallest、drawGraph、saveModel • 变量。除了作为常量使用的情况之外，所有的变量名称都是大小写混合的，第一个字母小写，里面的每个单词的首字母大写。变量名应该尽量取的有意义，使阅读代码的人能了解变量的用途。例如：myMovie、editMovie、backgroudColor、lastItem • 常量。作为常量使用的变量名应该全部使用大写，单词间用下划线（“_”）分隔。例如：MAX_SIZE、R_PG13、TERM_LIMIT

  10. Color Point -blue:int -green:int -red:int -myX()：double -myY()：double +getX()：double +getY()：double +Point(x：double，y：double) +Poin() SetPoint(x：double：double)：void +Color(r:int,g:int,b:int) +getB():int +getG():int +getR():int +setRGB(r:int,g:int,b:int):void Point类和Color类的UML类图

  11. Library Person Reader Book Borrowing Page LibraryBook 1 1 1 0..* 1..* 1..* 0..* 图书馆及其用户之间的关系

  12. Observable <<interface>> Observer update +addObserver() +notifyObservers() +update() Observable 接口的另一种表示方式，用圆代代替<<interface>> +update() DoorSensor Lights Guard Observer接口

  13. 简单的体系结构图（architecture diagram）

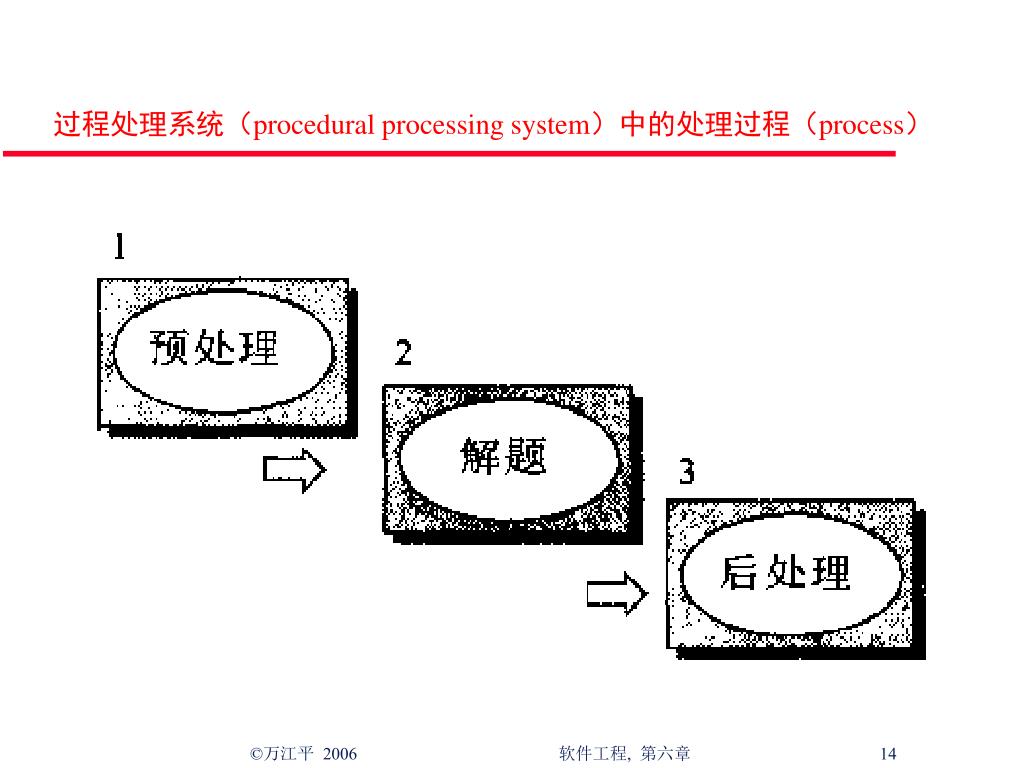

  14. 过程处理系统（procedural processing system）中的处理过程（process）

  15. 模拟系统的体系结构图

  16. 过程处理系统的优缺点 • 优点包括：（1）系统的总体行为，是各个处理部件的简单组合；（2）只要输入和输出数据合适，处理部件可以在不同系统中重复使用；（3）只要增加新的处理部件，系统可以很容易地扩展；（4）系统可以在大规模并行计算机（Massively Parallel Computer）中运行，解决复杂的工程技术和科研难题。 • 缺点包括：（1）它主要以一个批量（Batch）处理的方式执行，不太适合作交互式应用（Interactive Application）；（2）当有大量和不同方式的输入和输出数据时，数据存储和管理就颇伤脑筋。

  17. 客户机／服务器系统

  18. 客户机／服务器系统的优缺点 • 优点包括：（1）客户机与服务器分离，允许作长距离的连线运作。两者的开发也可以分开同时进行；（2）一个服务器，可以服务于多个客户机。 • 缺点包括：（1）客户机与服务器的通讯依赖于网络，可能成为整体系统运作的瓶颈（若两者在同一台计算机上，则没有这个问题）；（2）倘若服务器及其界面定义有改变，则客户机也要作相应改变。当客户机数量很大时，要保证每一个都有最新软件版本，就要费很大力气。

  19. 万维网服务器和客户机的通讯

  20. 使用模型视图控制器（MVC）架构的网上应用

  21. 网上银行付款服务用的网页样本

  22. 有三层的结点

  23. 层级系统的另一种画法

  24. 层级系统的优缺点 • 优点包括；（1）在部件或结点中分设层有助把复杂的问题按功能分解，使整体设计更为清晰；（2）由于内层与外界隔绝，内层函数和服务受到有效的控制，只有界面层的对象作为界面类而向外界公开；（3）新的运算可以在界面层中引入，它们把内层（核心或持久）的一些运算合起来；（4）如果界面合适，某一个层可以反复用在不同地方。一个自成一体的层，也可以作为部件或结点使用。 • 缺点包括：（1）层的个数多时，系统性能就会下降。因为界面函数可能要穿过好几层，才能到达某一内层；（2）标准化的层界面对能变得臃肿，降低函数调用的性能。

  25. 三级体系结构的示例

  26. 四级体系结构的示例

  27. 多级系统的优缺点 • 优点包括：（1）因为系统的功能分布在几个级或服务器上，系统维修和扩展都比较容易；（2）从底层到高层，可以分级控制，对不同级的客户机提供不同水平的服务；（3）方便企业水平的整合。通常的做法是把中间级与企业的其他系统连接起来；（4）多级系统可以扩充，以服务大量同时使用系统的客户机。例如，可把多个服务器群集起来。 • 缺点包括：（1）各对客户机/服务器之间可能有多种不同的通讯协议；（2）由于数据要行经多级结点，而各个结点可能在不同的计算机和操作系统中，调试系统的整体运作性能就很不容易。

  28. 使用群集法的四级系统

  29. 合用串行法和群集法的四级系统

  30. 代理的体系结构

  31. 画法不同的代理体系结构

  32. 代理体系结构的优缺点 • 优点包括：（1）在处理复杂任务时，代理体系结构有高度的灵活性，统筹多个全自动或半自动的代理的活动；（2）系统可用渐进方式建立，并容许从原有系统逐步过渡；（3）由于各组功能分布在不同代理，系统比较容易维修和扩展；（4）系统很容易与多级系统合并使用，伸缩性强，便利企业水平的软件整合。 • 缺点包括：（1）由于所有活动都经共用的消息总线传送，安全的问题必须尽早设计解决。例如外加密码则使网络负载增加，加密和解密也会影响系统性能；（2）消息总线要有统一的通讯协议，企业的整体计划就必须十分周详；（3）因为事务分布在多个代理处理，系统的性能调试可能比较困难。

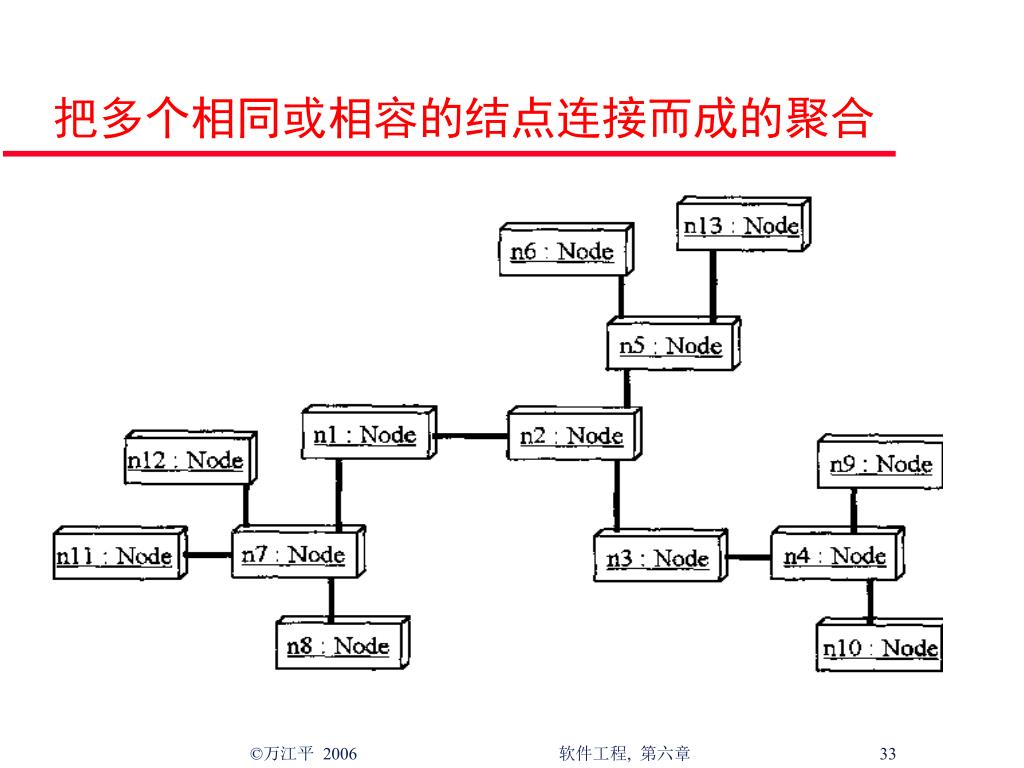

  33. 把多个相同或相容的结点连接而成的聚合

  34. 联邦体系结构

  35. 聚合和联邦体系结构的优缺点 • 优点包括：（1）反复运用一些小的结点，就可以组合成庞大的软件系统。各个结点共享整个系统的一个共同视图，而系统结点则分布各地；（2）每一个结点都比较简单，并只通过少数界面与其他结点通讯；（3）体系结构非常灵活，没有中央集权，各结点或枢纽在本地有很强的控制力。 • 缺点包括：（1）聚合不一定是最好的网络结构，消息传播要经过多个结点，速度受到缺点；（2）聚合容易由于某一点联络中断，而引起大面积网络通讯失灵；（3）假如各结点不完全相同，而数目又很多，保养维修的工作量就很大。

  36. 体系结构中出现的结点类和连接器类

  37. 过程处理系统的体系结构模式

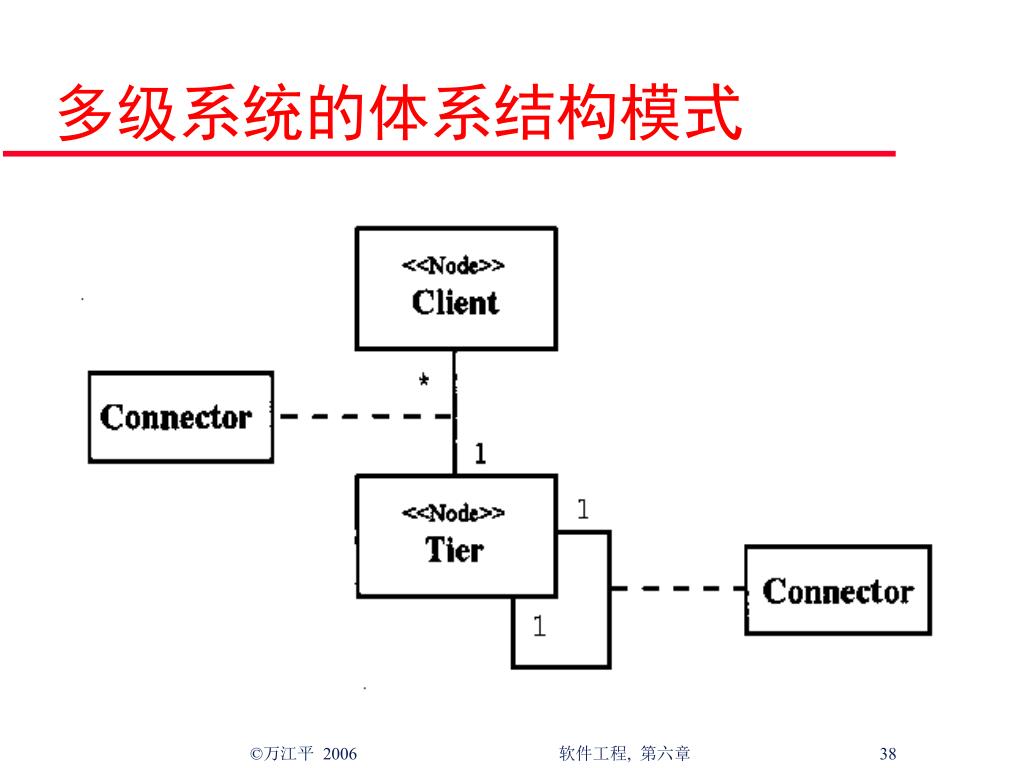

  38. 多级系统的体系结构模式

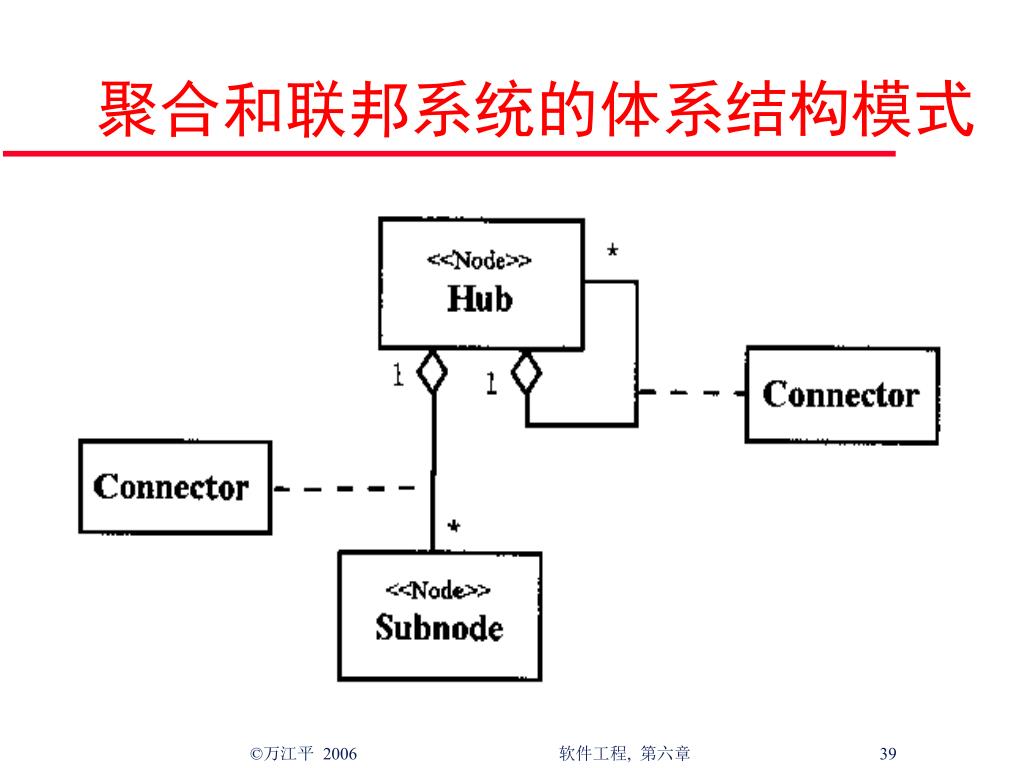

  39. 聚合和联邦系统的体系结构模式

  40. 代理系统的体系结构模式

  41. 要点 • 软件的体系结构（Architecture）是系统实施的抽象描述，它概括了整体系统结构、功能部件分解、部件的本质和特性、部件的界面和之间的通讯协议和整体性布局策略及法则。良好的软件系统，必须有合理健全、内在一致的体系结构。 • 面向对象的体系结构，与传统体系结构有所不同。它强调分布式对象的分配、部件及其界面、持久对象和面向对象通讯方法。

  42. 要点 • 软件体系结构有多种模式，必须对症下药，按照实际要求和限制，选择合适的一种。 • 面向对象体系结构的通用模式可以：（1）把某一体系结构的总体性质与不同背景的人分享；（2）反复把体系结构的架构和模式，应用在不同系统和环境；（3）比较不同的体系结构，根据其长短处，作出总体性的决策。

  43. 相关系统分析员论文题目 • 论软件的选用和二次开发（1993） • 论自由软件的合理使用（2003）

  44. 相关世界软件工程大会论文 • Feature oriented refactoring of legacy applications • A quality-driven systematic approach for architecting distributed software applications • Precise Modeling of Design Patterns in UML • A case study of open source software development: the Apache server • Using off-the-shelf middleware to implement connectors in distributed software architectures • Linux as a case study: its extracted software architecture
